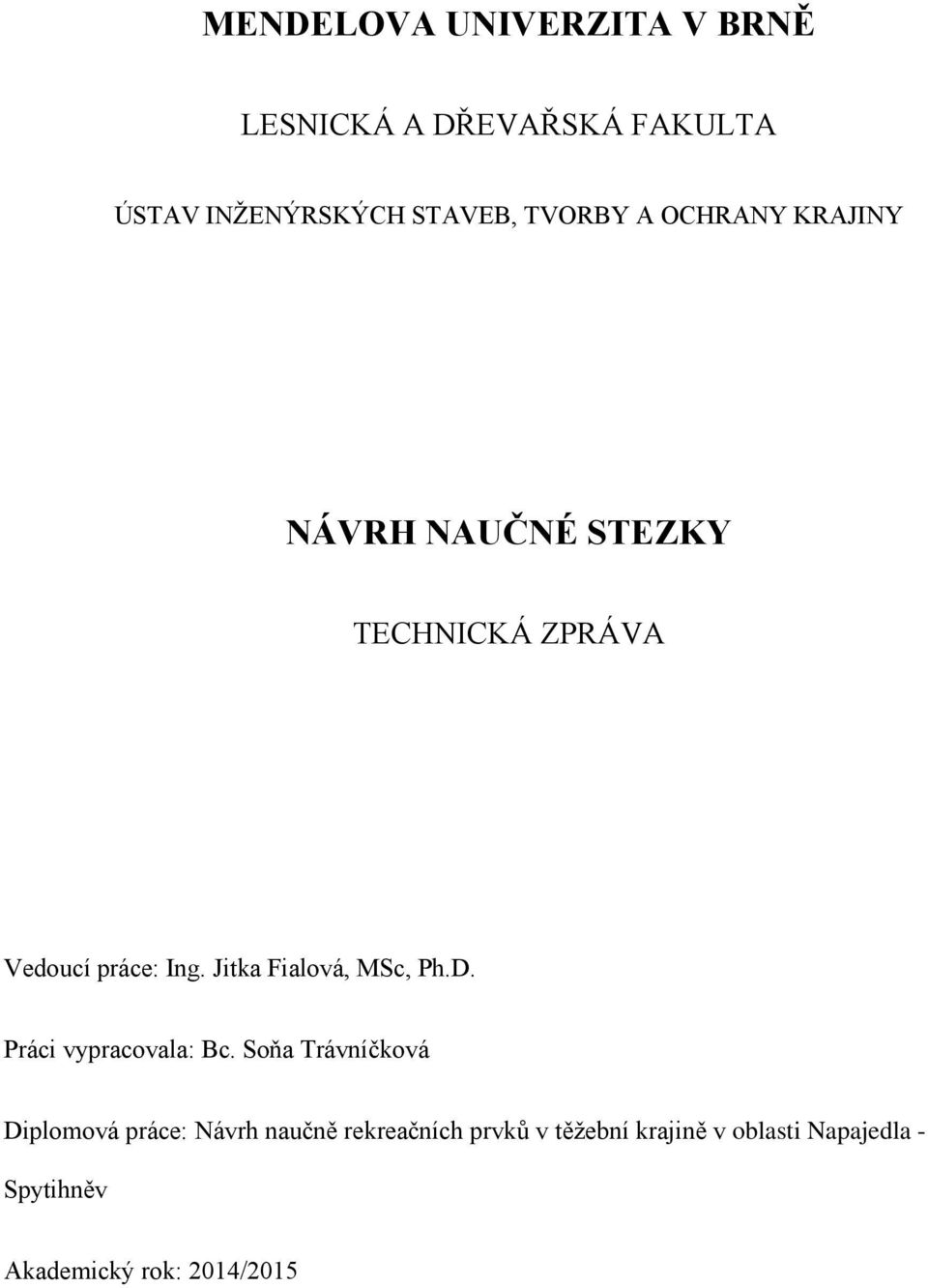

1 MENDELOVA UNIVERZITA V BRNĚ LESNICKÁ A DŘEVAŘSKÁ FAKULTA ÚSTAV INŢENÝRSKÝCH STAVEB, TVORBY A OCHRANY KRAJINY NÁVRH NAUČNÉ STEZKY TECHNICKÁ ZPRÁVA Vedoucí práce: Ing. Jitka Fialová, MSc, Ph.D. Práci vypracovala: Bc. Soňa Trávníčková Diplomová práce: Návrh naučně rekreačních prvků v těţební krajině v oblasti Napajedla - Spytihněv Akademický rok: 2014/2015

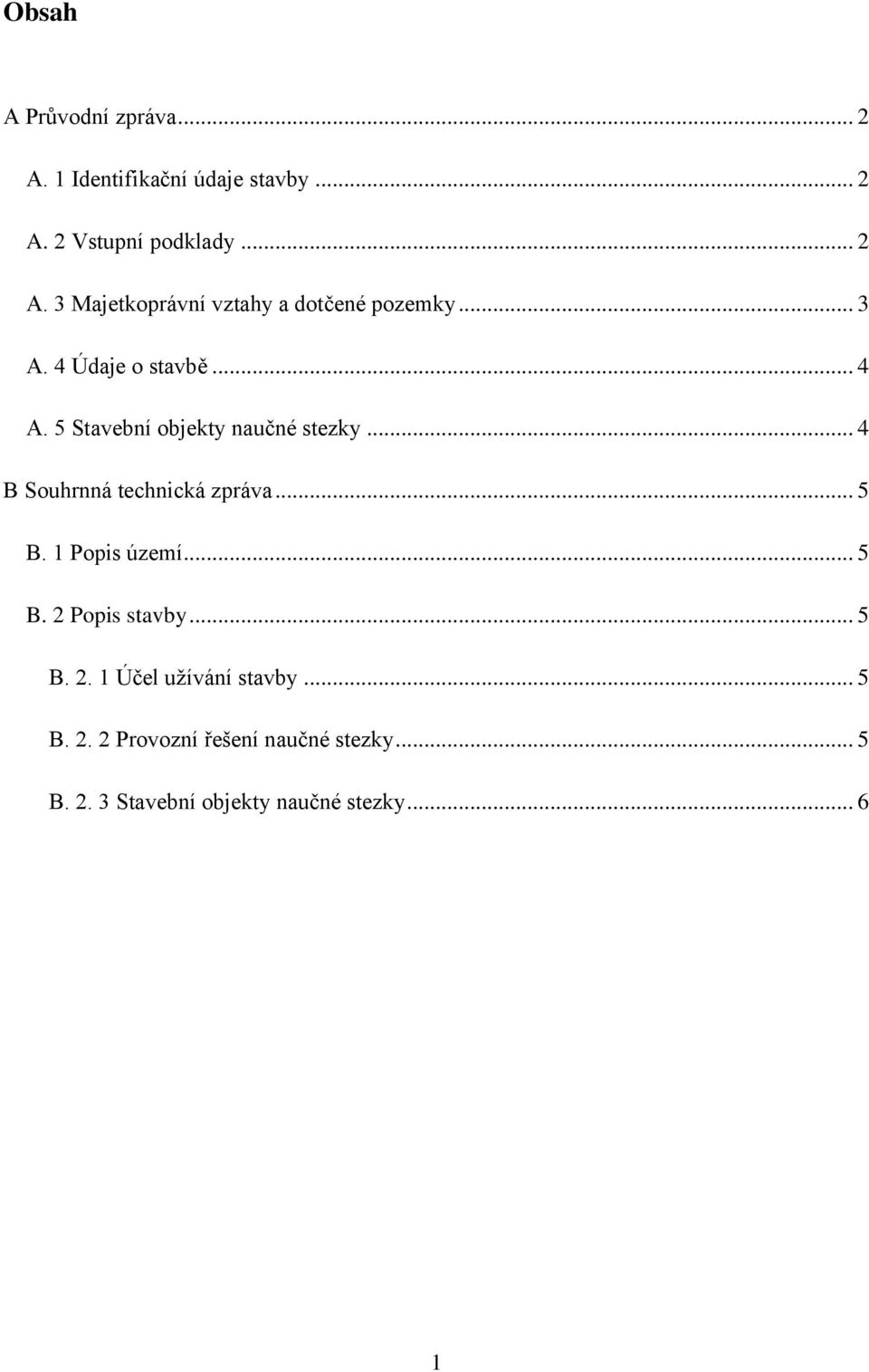

2 Obsah A Průvodní zpráva... 2 A. 1 Identifikační údaje stavby... 2 A. 2 Vstupní podklady... 2 A. 3 Majetkoprávní vztahy a dotčené pozemky... 3 A. 4 Údaje o stavbě... 4 A. 5 Stavební objekty naučné stezky... 4 B Souhrnná technická zpráva... 5 B. 1 Popis území... 5 B. 2 Popis stavby... 5 B Účel uţívání stavby... 5 B Provozní řešení naučné stezky... 5 B Stavební objekty naučné stezky

3 A Průvodní zpráva A. 1 Identifikační údaje stavby Název stavy: Naučná stezka Místo stavby: k.ú. Napajedla a k.ú. Spytihněv Předmět dokumentace: Naučná stezka Cestou luţní krajiny Ţadatel: město Napajedla Projektant: Bc. Soňa Trávníčková Katastrální území: Napajedla, Spytihněv Obec: Napajedla, Spytihněv Kraj: Zlínský Stupeň dokumentace: DSP A. 2 Vstupní podklady Návrh naučné stezky je vytvořen na základě podkladů: PSOTOVÁ, H. a kol., Urbanistická studie pro těžební prostor štěrkopísků Napajedla. Otrokovice, 1998, ARVITA P spol. s. r. o. PSOTOVÁ, H., BLAŢKOVÁ, P., Ložisko štěrkopísků Napajedla, Těžební prostor III D. Otrokovice, 2004, ARVITA P spol. s. r. o KOČVARA, R. Zoologické hodnocení záměru rozšíření těţby štěrkopísků Spytihněv. Chropyně, s HETEŠA, J., Biologická rekultivace štěrkoviště Napajedla Bylinné patro litorálu a limózní fáze. Brno a Lednice, 1996 KOTÁSKOVÁ, P. Krajinné stavitelství pro rekreační využití. 1. vyd. Brno: Mendelova zemědělská a lesnická univerzita v Brně, s. ISBN

4 Dále bylo provedeno vlastní mapování trasy naučné stezky a jednotlivých zastavení. Vyhodnocena byla vegetace na území, přístupnost na lokalitu a rekreační zázemí. A. 3 Majetkoprávní vztahy a dotčené pozemky Trasa naučné stezky a samotných zastavení prochází přes katastrální území města Napajedla a obce Spytihněv. Na katastrální území Napajedla jsou dotčeny tyto parcely č.: 3590/4, 3615/3, 3558/4,6467/12, 6399/12, 6399/6, 6399/7, 6399/10, 6399/9, 6399/3,6399/4, 6399/2, 3380/7, 3380/26, 3356, 3355,3352,3351, 3350, 2076/7, 3348/2, 3347/1, 2076/36, 3380/25, 2076/37, 2076/38, 2076/39, 2076/40, 2076/41, 2076/42, 2076/44, 2076/48, 2076/49, 2076/50, 2371, 3380/28, 3286/11, 3286/9, 3180/88, 3329, 3328, 3324, 3180/93, 2076/56, 2076/57, 3180/90, 3180/96, 3180/94, 3180/4, 3180/9, 3180/68, 3180/23, 3180/95, 3180/24, 3180/7, 3180/26, , 3191, 3193, 3180/2, 3192/1, 3188, 3207, 3208/1, 3189, 2105/6, Na katastrálním území Spytihněv jsou dotčeny tyto parcely č.: 2105/16, 2104/4, 2103/197, 2103/25, 2103/24, 2103/23, 2103/91, 2103/54, 2103/11, 2103/48, 2103/99, 2103/19, , 2103/94, 2103/139, 2103/144, 2103/138, 2103/88, 2103/137, 2103/176, 2103/175, 2536, 2107/119, 2107/106, 2107/117, 2107/135, 2107/141, 2107/149, 2107/15, 2107/19, 2112/12, 2112/11, 2112/10, 2112/9, 2112/8, 2112/4, 2112/3, 2112/13, 2112/29, 2112/27, 2112/7, 2112/14, 2097/5, 1370/12, 1370/15, 1370/8, 2101/14, 2101/15, 2076/207, 2520/6, 2520/5, 2520/4, 2520/3, 2520/2, 2411/3, 2411/2, 2411/1, 2434/6, 2434/5, 2434/4, 2323/1, 2076/204, 2100/1, 2076/150, 2076/153, 2076/154, 2076/152, 2076/151, 2076/155, 2076/205, 2076/156, 2921, 2330/1, 2330/2, 2332/1, 2332/2, 2340, 2341, 2342, 2313/1, 2313/2, 2076/161, 2312/1, 2098/3, 2098/64, 2084/6, 2084/69, 3558/2. Projektová dokumentace je v souladu s územně plánovací dokumentací. 3

5 A. 4 Údaje o stavbě Naučná stezka Cestou luţní krajiny je nová. Stavba je edukačního charakteru. Za cíl si klade nasměrování návštěvníků do zajímavých míst na lokalitě a zábavnou formou je má poučovat o nových vědomostech. Stavba je trvalá. Určena je hlavně pro pěší návštěvníky. Není vhodná pro handicapováné, ani pro cyklisty a inline bruslaře. Rekultivace loţiska je plánována na rok Výstavba naučné stezky je tedy naplánována na jaro Výstavba naučné stezky by měla být ukončena na podzim V přílohách je uveden orientační rozpočet na výstavbu a instalaci naučné stezky a také cena za následující údrţbu. A. 5 Stavební objekty naučné stezky SO 01 Naučná tabule velká SO 02 Naučná tabulka malá SO 03 Pozorovatelna ptactva SO 04 Molo SO 05 Povalový chodník SO 06 Doplňkové prvky 4

6 B Souhrnná technická zpráva B. 1 Popis území Pozemky na kterých je navrţena naučná stezka, jsou vyuţívané jako orná půda, trvale travní porosty, vodní plochy a ostatní plochy (komunikace). Naučná stezka se nachází v záplavovém území. Trasa je vhodně vedena podle územní studie Vyuţití ploch po těţbě štěrkopísků Napajedla Spytihněv a tím nenaruší současné vyuţívání pozemků. Pro výstavbu mola a pozorovatelny ptactva bude muset být upravena břehová vegetace. Trasa povede po stávající účelové komunikaci, která je napojena na místní komunikace a cyklostezky. B. 2 Popis stavby B Účel užívání stavby Cílem návrhu naučné stezky je zvýšení rekreačních moţností v okolí města Napajedla a obce Spytihněv. Dalším důleţitým cílem je vyuţití ploch, které vzniknou po těţbě štěrkopísků. Umístění naučné stezky s návazností na cyklostezku je za účelem přilákání většího mnoţství návštěvníků. Návrh stezky by měl do budoucna slouţit nejen pro vzdálenější návštěvníky, ale také pro obyvatele Napajedel a Spytihněvi. Naučná stezka by se měla stát místem pro trávení volného času. V okolí Napajedel a Spytihněvi se nenachází velké mnoţství tras pro návštěvu volné přírody. Vybudováním naučné stezky se tyto moţnosti zvýší stejně jako atraktivita území. B Provozní řešení naučné stezky Návrh trasy naučné stezky začíná u rekreačního areálu pahrbek, kde nejen v letním období bývá velká koncentrace rekreantů. Pokračovat bude po cyklostezce, přes pastviny hřebčína Napajedla, kolem zrekultivovaných těţeben štěrkopísků a zpět přes travní porosty k cyklostezce aţ k rekreačnímu areálu Pahrbek. Celková délka trasy je 9,4 km s 15 5

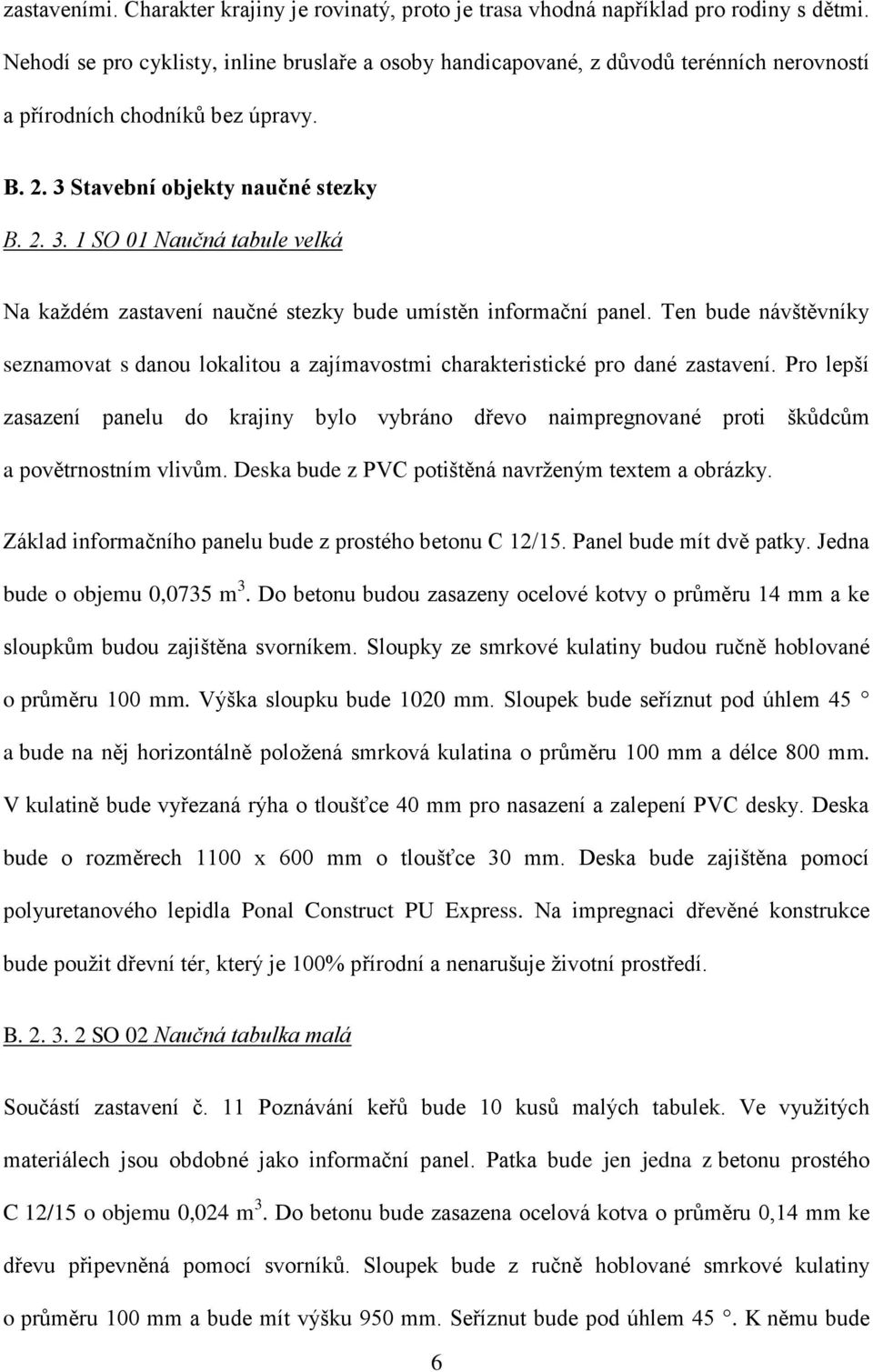

7 zastaveními. Charakter krajiny je rovinatý, proto je trasa vhodná například pro rodiny s dětmi. Nehodí se pro cyklisty, inline bruslaře a osoby handicapované, z důvodů terénních nerovností a přírodních chodníků bez úpravy. B Stavební objekty naučné stezky B SO 01 Naučná tabule velká Na kaţdém zastavení naučné stezky bude umístěn informační panel. Ten bude návštěvníky seznamovat s danou lokalitou a zajímavostmi charakteristické pro dané zastavení. Pro lepší zasazení panelu do krajiny bylo vybráno dřevo naimpregnované proti škůdcům a povětrnostním vlivům. Deska bude z PVC potištěná navrţeným textem a obrázky. Základ informačního panelu bude z prostého betonu C 12/15. Panel bude mít dvě patky. Jedna bude o objemu 0,0735 m 3. Do betonu budou zasazeny ocelové kotvy o průměru 14 mm a ke sloupkům budou zajištěna svorníkem. Sloupky ze smrkové kulatiny budou ručně hoblované o průměru 100 mm. Výška sloupku bude 1020 mm. Sloupek bude seříznut pod úhlem 45 a bude na něj horizontálně poloţená smrková kulatina o průměru 100 mm a délce 800 mm. V kulatině bude vyřezaná rýha o tloušťce 40 mm pro nasazení a zalepení PVC desky. Deska bude o rozměrech 1100 x 600 mm o tloušťce 30 mm. Deska bude zajištěna pomocí polyuretanového lepidla Ponal Construct PU Express. Na impregnaci dřevěné konstrukce bude pouţit dřevní tér, který je 100% přírodní a nenarušuje ţivotní prostředí. B SO 02 Naučná tabulka malá Součástí zastavení č. 11 Poznávání keřů bude 10 kusů malých tabulek. Ve vyuţitých materiálech jsou obdobné jako informační panel. Patka bude jen jedna z betonu prostého C 12/15 o objemu 0,024 m 3. Do betonu bude zasazena ocelová kotva o průměru 0,14 mm ke dřevu připevněná pomocí svorníků. Sloupek bude z ručně hoblované smrkové kulatiny o průměru 100 mm a bude mít výšku 950 mm. Seříznut bude pod úhlem 45. K němu bude 6

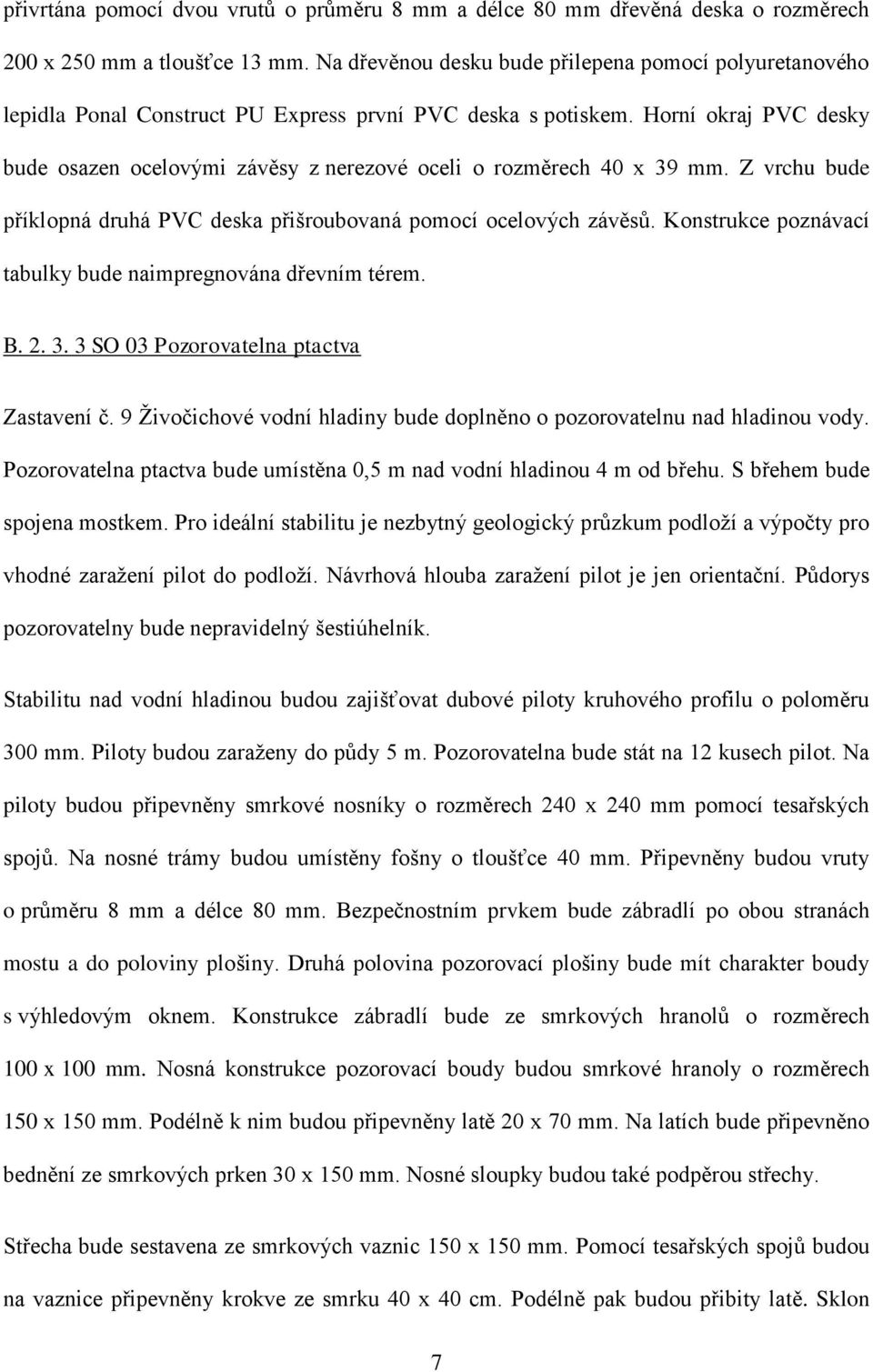

8 přivrtána pomocí dvou vrutů o průměru 8 mm a délce 80 mm dřevěná deska o rozměrech 200 x 250 mm a tloušťce 13 mm. Na dřevěnou desku bude přilepena pomocí polyuretanového lepidla Ponal Construct PU Express první PVC deska s potiskem. Horní okraj PVC desky bude osazen ocelovými závěsy z nerezové oceli o rozměrech 40 x 39 mm. Z vrchu bude příklopná druhá PVC deska přišroubovaná pomocí ocelových závěsů. Konstrukce poznávací tabulky bude naimpregnována dřevním térem. B SO 03 Pozorovatelna ptactva Zastavení č. 9 Ţivočichové vodní hladiny bude doplněno o pozorovatelnu nad hladinou vody. Pozorovatelna ptactva bude umístěna 0,5 m nad vodní hladinou 4 m od břehu. S břehem bude spojena mostkem. Pro ideální stabilitu je nezbytný geologický průzkum podloţí a výpočty pro vhodné zaraţení pilot do podloţí. Návrhová hlouba zaraţení pilot je jen orientační. Půdorys pozorovatelny bude nepravidelný šestiúhelník. Stabilitu nad vodní hladinou budou zajišťovat dubové piloty kruhového profilu o poloměru 300 mm. Piloty budou zaraţeny do půdy 5 m. Pozorovatelna bude stát na 12 kusech pilot. Na piloty budou připevněny smrkové nosníky o rozměrech 240 x 240 mm pomocí tesařských spojů. Na nosné trámy budou umístěny fošny o tloušťce 40 mm. Připevněny budou vruty o průměru 8 mm a délce 80 mm. Bezpečnostním prvkem bude zábradlí po obou stranách mostu a do poloviny plošiny. Druhá polovina pozorovací plošiny bude mít charakter boudy s výhledovým oknem. Konstrukce zábradlí bude ze smrkových hranolů o rozměrech 100 x 100 mm. Nosná konstrukce pozorovací boudy budou smrkové hranoly o rozměrech 150 x 150 mm. Podélně k nim budou připevněny latě 20 x 70 mm. Na latích bude připevněno bednění ze smrkových prken 30 x 150 mm. Nosné sloupky budou také podpěrou střechy. Střecha bude sestavena ze smrkových vaznic 150 x 150 mm. Pomocí tesařských spojů budou na vaznice připevněny krokve ze smrku 40 x 40 cm. Podélně pak budou přibity latě. Sklon 7

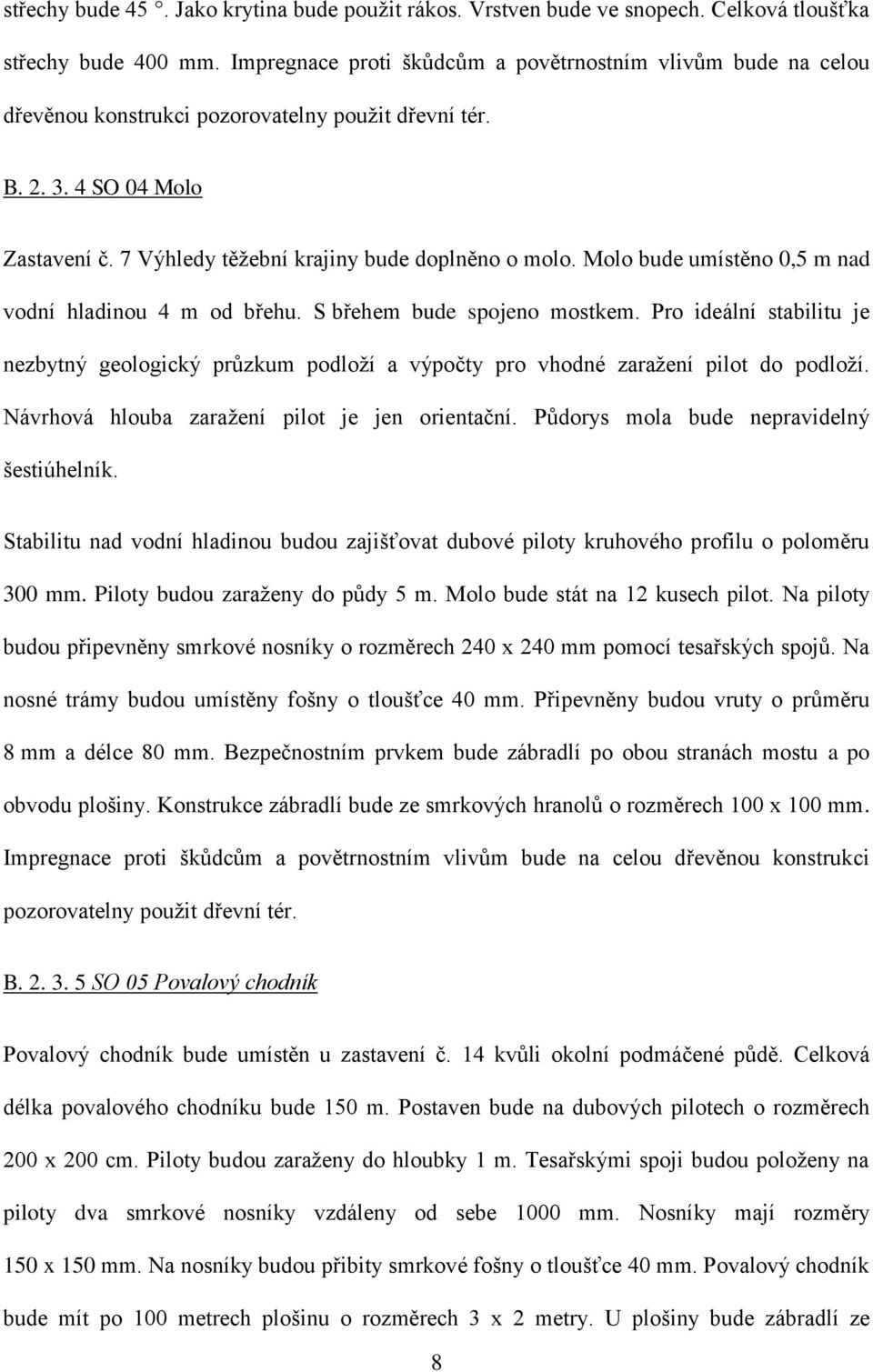

9 střechy bude 45. Jako krytina bude pouţit rákos. Vrstven bude ve snopech. Celková tloušťka střechy bude 400 mm. Impregnace proti škůdcům a povětrnostním vlivům bude na celou dřevěnou konstrukci pozorovatelny pouţit dřevní tér. B SO 04 Molo Zastavení č. 7 Výhledy těţební krajiny bude doplněno o molo. Molo bude umístěno 0,5 m nad vodní hladinou 4 m od břehu. S břehem bude spojeno mostkem. Pro ideální stabilitu je nezbytný geologický průzkum podloţí a výpočty pro vhodné zaraţení pilot do podloţí. Návrhová hlouba zaraţení pilot je jen orientační. Půdorys mola bude nepravidelný šestiúhelník. Stabilitu nad vodní hladinou budou zajišťovat dubové piloty kruhového profilu o poloměru 300 mm. Piloty budou zaraţeny do půdy 5 m. Molo bude stát na 12 kusech pilot. Na piloty budou připevněny smrkové nosníky o rozměrech 240 x 240 mm pomocí tesařských spojů. Na nosné trámy budou umístěny fošny o tloušťce 40 mm. Připevněny budou vruty o průměru 8 mm a délce 80 mm. Bezpečnostním prvkem bude zábradlí po obou stranách mostu a po obvodu plošiny. Konstrukce zábradlí bude ze smrkových hranolů o rozměrech 100 x 100 mm. Impregnace proti škůdcům a povětrnostním vlivům bude na celou dřevěnou konstrukci pozorovatelny pouţit dřevní tér. B SO 05 Povalový chodník Povalový chodník bude umístěn u zastavení č. 14 kvůli okolní podmáčené půdě. Celková délka povalového chodníku bude 150 m. Postaven bude na dubových pilotech o rozměrech 200 x 200 cm. Piloty budou zaraţeny do hloubky 1 m. Tesařskými spoji budou poloţeny na piloty dva smrkové nosníky vzdáleny od sebe 1000 mm. Nosníky mají rozměry 150 x 150 mm. Na nosníky budou přibity smrkové fošny o tloušťce 40 mm. Povalový chodník bude mít po 100 metrech plošinu o rozměrech 3 x 2 metry. U plošiny bude zábradlí ze 8

10 smrkového dřeva o rozměrech 100 x 100 mm. Vedle plošiny bude umístěn stojan se zavěšenými vzorky místních dřevin. B SO 06 Doplňkové prvky SO 06a. Stojan s místními dřevinami U povalového chodníku zastavení č. 14 bude umístěn stojan s kusy dřev místních dřevin. Konstrukce bude dubová. Nosné piloty budou zaraţeny 1 m do země, jejich výška nad zemí bude 2300 mm. Osazeny budou závěsným trámkem. Vzdálenost nosných sloupků bude 2500 m. Délka nosného trámku bude 2800 mm. Pouţité dřevo bude mít rozměry 150 x 200 mm. Do nosného trámu budou navrtány vruty s okem, stejně také do dřevin, které budou v háčcích zavěšeny. Na pravém bohu stojanu bude umístěna PVC deska o rozměrech 250 x 200 s legendou dřevin. PVC deska bude připevněna ke stojanu pomocí ocelových drţáků. Konstrukce bude naimpregnována dřevním térem. SO 06b Stojan Rozmezí tří regionů U poslední naučné tabule zastavení č. 15 Rozmezí tří regionů, bude umístěn stojan podobné konstrukce jako stojan dřevin. Konstrukce bude smrková o rozměrech 150 x 200 mm. Nosné sloupky budou umístěny do výšky 2300 mm nad zemí. Osazeny budou nosným trámkem. Vzdálenost nosných trámků bude 2500 m. Délka nosného trámku bude 2800 mm. Ve vzdálenosti 500 mm budou od sebe navrtány do konstrukce napnuté ocelové lanka o průměru 3 mm. Na ně budou připevněny PVC desky o rozměrech 200 x 150 mm s potiskem typických regionálních znaků. Konstrukce bude na ocelových kotvách o průměru 14 mm. Kotvy budou staţeny ocelovými svorníky. Základ pro kotvy bude tvořit prostý beton C 12/15. Stojan bude mít dvě patky. Jedna patka bude mít objem betonu 0,0735 m 3. Dřevěná konstrukce bude naimpregnována dřevním térem. Na pravém bohu stojanu bude umístěna 9

11 PVC deska o rozměrech 250 x 200 s legendou. PVC deska bude připevněna ke stojanu pomocí ocelových drţáků. SO 06c Průhledné válce s frakcemi těženého kameniva Zastavení č. 4 Těţba štěrkopísků je doplněno o průhledné válce s frakcemi těţeného kameniva. Základ je z prostého betonu C 12/15 o objemu 0,0937 m 3. Jedná se o pás dlouhý 1500 mm, zaloţený do hloubky 500 mm a šířky 250 mm. Válce budou do betonu zasazeny do hloubky 200 mm. Válce budou vyrobeny z plexi skla o tloušťce stěn 10 mm. Výška válců nad zemí bude 1500 mm a jejich průměr bude 200 mm. Pro uzavření budou pouţity desky z plexi skla o tloušťce 10 mm a tvaru kruhového. Průměr bude 200 mm. K válcům budou tyto desky přitaveny. SO 06d Odpadkový koš O odpadkový koš budou doplněna zastavení č. 2. Řeka Morava včera a dnes, 4. Těţba štěrkopísků, 11. Výhledový val u provozoven a 15. Rozmezí tří regionů. Odpadkový koš bude vyrobený ze smrkového špalku o průměru cm. Špalek bude vydlabaný. Pro uzavření koše bude pouţito dřevěné víko s drţadlem z větve. Výrobek je včetně nátěru. Typově je doporučen odpadkový koš, který dodává firma Sruby Pacák s. r. o. SO 06e Lavička Lavička bude umístěna na zastavení č. 2. Řeka Morava včera a dnes a č. 15. Na rozmezí tří regionů. Jedná se o typ lavičky Desná. Lavička bude vyrobena z masivního broušeného dřeva ze smrku. Jedná se o lavici srubového charakteru. Délka lavičky bude 2000 mm a výška sezení 750 mm. Typově je doporučena lavice, kterou dodává firma SKULPTURa Design s. r. o. 10

12 SO 06f Přístřešek Přístřešek bude umístěn u posledního zastavení č. 15 Na Rozmezí tří regionů. Přístřešek bude postaven z masivního akátového dřeva. Nosná konstrukce bude zasazena do betonových patek. Typově je doporučen odpadkový přístřešek, který dodává firma truhlářství a sklenářství Hranol. SO 06g Stojan na kola Stojan na kola bude ve dvou kusech umístěn u zastavení č. 1 Vítejte na naučné stezce Cestou luţní krajiny. Vyroben bude ze smrkového dřeva o délce 2000 mm. Průměr klády cm. Do dřeva budou vyřezány dráţky na umístění kola. Do dřeva budou navrtány ocelové oka pro umístění zámku. Typově je doporučen dřevěný stojan na kola, který dodává firma Kenwood s. r. o. 11
