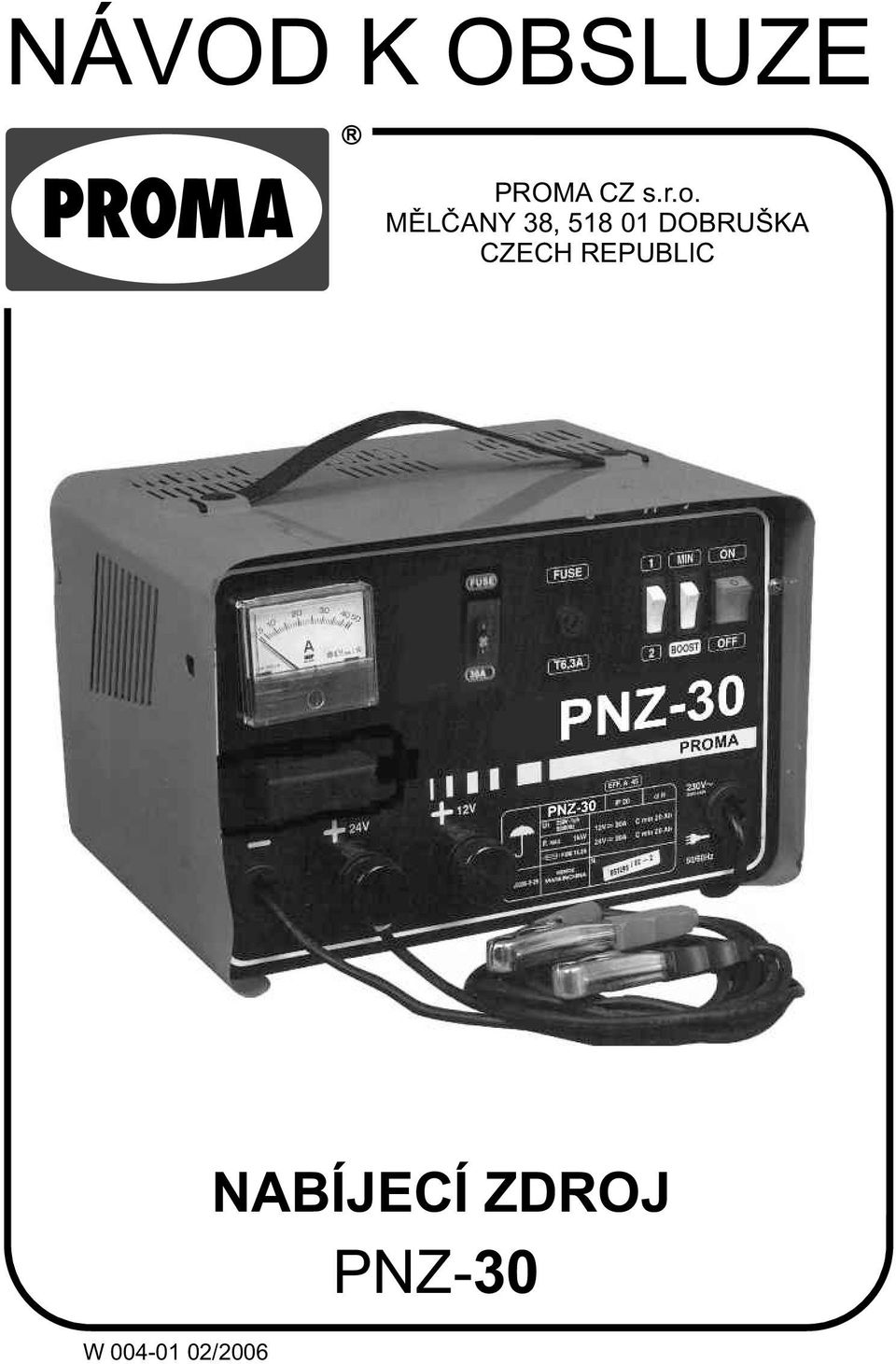

NÁVOD K OBSLUZE PNZ-30 NABÍJECÍ ZDROJ. PROMA CZ s.r.o. MÌLÈANY 38, DOBRUŠKA CZECH REPUBLIC W /2006

Transkript

1 NÁVOD K OBSLUZE PROMA CZ s.r.o. MÌLÈANY 38, 58 0 DOBRUŠKA CZECH REPUBLIC W /006 NABÍJECÍ ZDROJ

2 OBSAH ) Obsah balení ) Úvod 3) Úèel použití 4) Technická data 5) Popis nabíjecího zdroje 6) Postup pøi nabíjení 7) Dùležitá upozornìní 8) Údržba 9) Pøíslušenství a doplòky 0) Rozebrání a likvidace ) Piktogramy na ovládacím panelu ) Elektrické schéma 3) Záruèní podmínky 4) Záruèní list Obsah balení Nabíjecí zdroj je dodáván kompletnì smontovaný v papírové krabici : ks nabíjecí zdroj s pøívodním kabelem (30V) a propojovacími kabely stejnosmìrného napájení k akumulátoru. Úvod Vážený zákazníku, dìkujeme Vám za zakoupení nabíj ecího zdroje od firmy PROMA CZ s.r.o.. Pøi práci, prosím dbejte na dodržování všech pøedpisù bezpeènosti práce. Døíve než zaènete nabíjecí zdroj používat, peèlivì proètìte tento návod k použití. 3 Úèel použití Nabíjecí zdroje PROMA jsou vhodné pro nabíjení akumulátorù osobních a užitkových vozidel, motocyklù, lodí atp. Mají ochranu proti pøetížení, pøepólování a jsou vybaveny ampérmetrem indikujícím nabíjecí proud. Nejsou urèeny pro nabíjení akumulátorù na gelovém principu. 4 Technická data NAPÌTÍ: PØÍKON: VÝSTUPNÍ NAPÌTÍ: NABÍJECÍ PROUD: NABÍJECÍ PROUD EFEKTIVNÍ: JMEN. KAPACITA: IZOLAÈNÍ TØÍDA: HMOTNOST: ROZMÌRY: DOPORUÈENÝ VÝKON: 30 V 60/480 W /4 V 6 A 0 A 0.58 Ah. H 3,5 kg 345 X 35 X 5 mm 9-50 min./max. Ah str ana

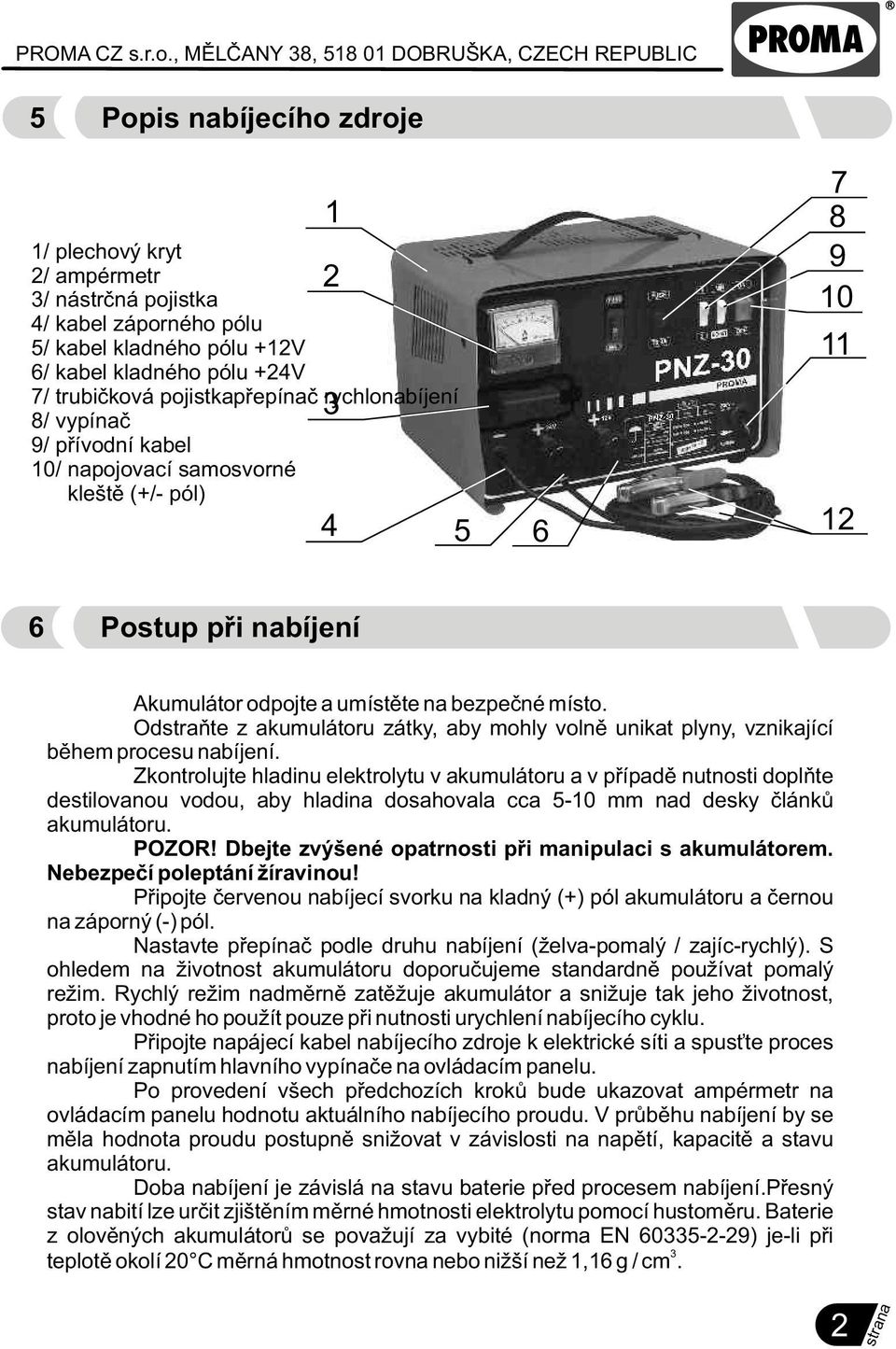

3 5 Popis nabíjecího zdroje / plechový kryt / ampérmetr 3/ nástrèná pojistka 4/ kabel záporného pólu 5/ kabel kladného pólu +V 6/ kabel kladného pólu +4V 7/ trubièková pojistkapøepínaè 3rychlonabíjení 8/ vypínaè 9/ pøívodní kabel 0/ napojovací samosvorné kleštì (+/- pól) Postup pøi nabíjení Akumulátor odpojte a umístìte na bezpeèné místo. Odstraòte z akumulátoru zátky, aby mohly volnì unikat plyny, vznikající bìhem procesu nabíjení. Zkontrolujte hladinu elektrolytu v akumulátoru a v pøípadì nutnosti doplòte destilovanou vodou, aby hladina dosahovala cca 5-0 mm nad desky èlánkù akumulátoru. POZOR! Dbejte zvýšené opatrnosti pøi manipulaci s akumulátorem. Nebezpeèí poleptání žíravinou! Pøipojte èervenou nabíjecí svorku na kladný (+) pól akumulátoru a èernou na záporný (-) pól. Nastavte pøepínaè podle druhu nabíjení (želva-pomalý / zajíc-rychlý). S ohledem na životnost akumulátoru doporuèujeme standardnì používat pomalý režim. Rychlý režim nadmìrnì zatìžuje akumulátor a snižuje tak jeho životnost, proto je vhodné ho použít pouze pøi nutnosti urychlení nabíjecího cyklu. Pøipojte napájecí kabel nabíjecího zdroje k elektrické síti a spus te proces nabíjení zapnutím hlavního vypínaèe na ovládacím panelu. Po provedení všech pøedchozích krokù bude ukazovat ampérmetr na ovládacím panelu hodnotu aktuálního nabíjecího proudu. V prùbìhu nabíjení by se mìla hodnota proudu postupnì snižovat v závislosti na napìtí, kapacitì a stavu akumulátoru. Doba nabíjení je závislá na stavu baterie pøed procesem nabíjení.pøesný stav nabití lze urèit zjištìním mìrné hmotnosti elektrolytu pomocí hustomìru. Baterie z olovìných akumulátorù se považují za vybité (norma EN ) je-li pøi 3 teplotì okolí 0 C mìrná hmotnost rovna nebo nižší než,6 g / cm. strana

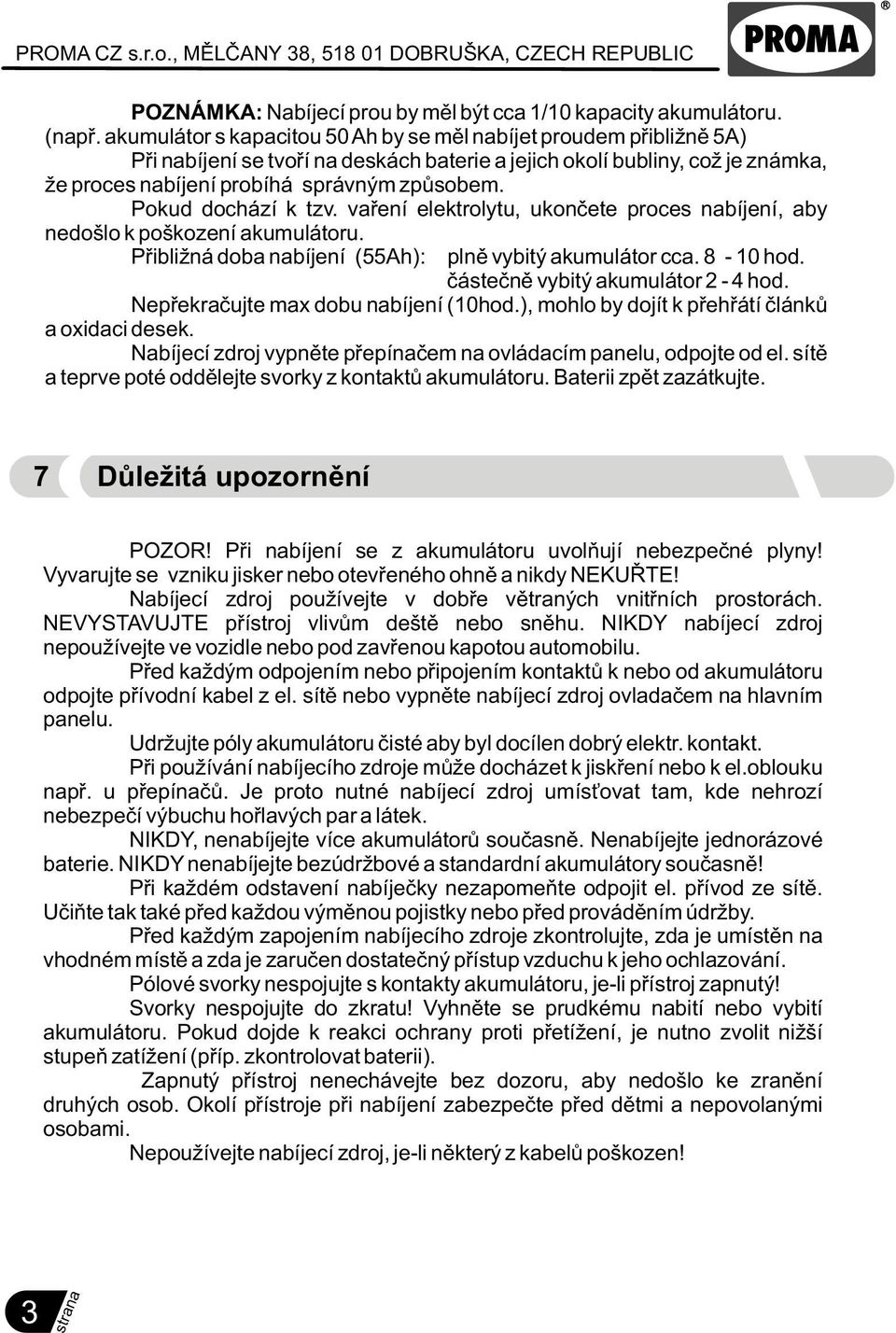

4 POZNÁMKA: Nabíjecí prou by mìl být cca /0 kapacity akumulátoru. (napø. akumulátor s kapacitou 50 Ah by se mìl nabíjet proudem pøibližnì 5A) Pøi nabíjení se tvoøí na deskách baterie a jejich okolí bubliny, což je známka, že proces nabíjení probíhá správným zpùsobem. Pokud dochází k tzv. vaøení elektrolytu, ukonèete proces nabíjení, aby nedošlo k poškození akumulátoru. Pøibližná doba nabíjení (55Ah): plnì vybitý akumulátor cca. 8-0 hod. èásteènì vybitý akumulátor - 4 hod. Nepøekraèujte max dobu nabíjení (0hod.), mohlo by dojít k pøehøátí èlánkù a oxidaci desek. Nabíjecí zdroj vypnìte pøepínaèem na ovládacím panelu, odpojte od el. sítì a teprve poté oddìlejte svorky z kontaktù akumulátoru. Baterii zpìt zazátkujte. 7 Dùležitá upozornìní POZOR! Pøi nabíjení se z akumulátoru uvolòují nebezpeèné plyny! Vyvarujte se vzniku jisker nebo otevøeného ohnì a nikdy NEKUØTE! Nabíjecí zdroj používejte v dobøe vìtraných vnitøních prostorách. NEVYSTAVUJTE pøístroj vlivùm deštì nebo snìhu. NIKDY nabíjecí zdroj nepoužívejte ve vozidle nebo pod zavøenou kapotou automobilu. Pøed každým odpojením nebo pøipojením kontaktù k nebo od akumulátoru odpojte pøívodní kabel z el. sítì nebo vypnìte nabíjecí zdroj ovladaèem na hlavním panelu. Udržujte póly akumulátoru èisté aby byl docílen dobrý elektr. kontakt. Pøi používání nabíjecího zdroje mùže docházet k jiskøení nebo k el.oblouku napø. u pøepínaèù. Je proto nutné nabíjecí zdroj umís ovat tam, kde nehrozí nebezpeèí výbuchu hoølavých par a látek. NIKDY, nenabíjejte více akumulátorù souèasnì. Nenabíjejte jednorázové baterie. NIKDY nenabíjejte bezúdržbové a standardní akumulátory souèasnì! Pøi každém odstavení nabíjeèky nezapomeòte odpojit el. pøívod ze sítì. Uèiòte tak také pøed každou výmìnou pojistky nebo pøed provádìním údržby. Pøed každým zapojením nabíjecího zdroje zkontrolujte, zda je umístìn na vhodném místì a zda je zaruèen dostateèný pøístup vzduchu k jeho ochlazování. Pólové svorky nespojujte s kontakty akumulátoru, je-li pøístroj zapnutý! Svorky nespojujte do zkratu! Vyhnìte se prudkému nabití nebo vybití akumulátoru. Pokud dojde k reakci ochrany proti pøetížení, je nutno zvolit nižší stupeò zatížení (pøíp. zkontrolovat baterii). Zapnutý pøístroj nenechávejte bez dozoru, aby nedošlo ke zranìní druhých osob. Okolí pøístroje pøi nabíjení zabezpeète pøed dìtmi a nepovolanými osobami. Nepoužívejte nabíjecí zdroj, je-li nìkterý z kabelù poškozen! 3 stran a

5 98 Údržba - udržujte pøístroj v èistotì. - složitìjší zásahy do konstrukce musí provádìt školená osoba. - v pøípadì demontáže a zpìtné montáže je nutné dbát zvýšené pozornosti, všechny èásti musí být zkompletovány tak, aby byla zajištìna plná funkènost zaøízení Upozornìní: Pøed použitím nabíjecího zdroje se seznamte s ovládacími prvky, jejich funkcí a umístìním. Varování: Pøed veškerými opravami, seøizováním, údržbáøskými èinnostmi si vždy pøeètìte návod k použití. Upozornìní: Pøed každým použitím pøístroje pøekontrolujte stav kabelù, zda nejsou poškozeny. Varování: Pøed každou výmìnou el. pojistky nebo pøed údržbou odpojte nabíjeèku od el.sítì! Varování: Pøi výmìnì pojistek dbejte, aby byly vymìnìny za pojistky stejného typu se shodnými parametry, jako pùvodní. Varování: ochranným kontaktem. Nabíjeè baterií musí být pøipojen pouze do zásuvky s Varování: Jestliže je napájecí pøívod tohoto spotøebièe poškozen,musí být pøívod nahrazen výrobcem nebo jeho servisním technikem nebo podobnì kvalifikovanou osobou, aby se tak zabránilo vzniku nebezpeèné situace. 9 Pøíslušenství a doplòky Základní pøíslušenství - jsou veškeré souèásti a dílce, které jsou dodávány pøímo s nabíjecímzdrojem (jsou uvedeny v kapitole, Obsah balení). 0 Rozebrání a likvidace Likvidace nabíjecího zdroje po skonèení jeho technického života: - demontovat všechny dílce nabíjecího zdroje - všechny dílce roztøídit dle tøíd odpadu ( barevné kovy, plasty, kabely, apod. ) a odevzdat k odborné likvidaci. 4 str ana

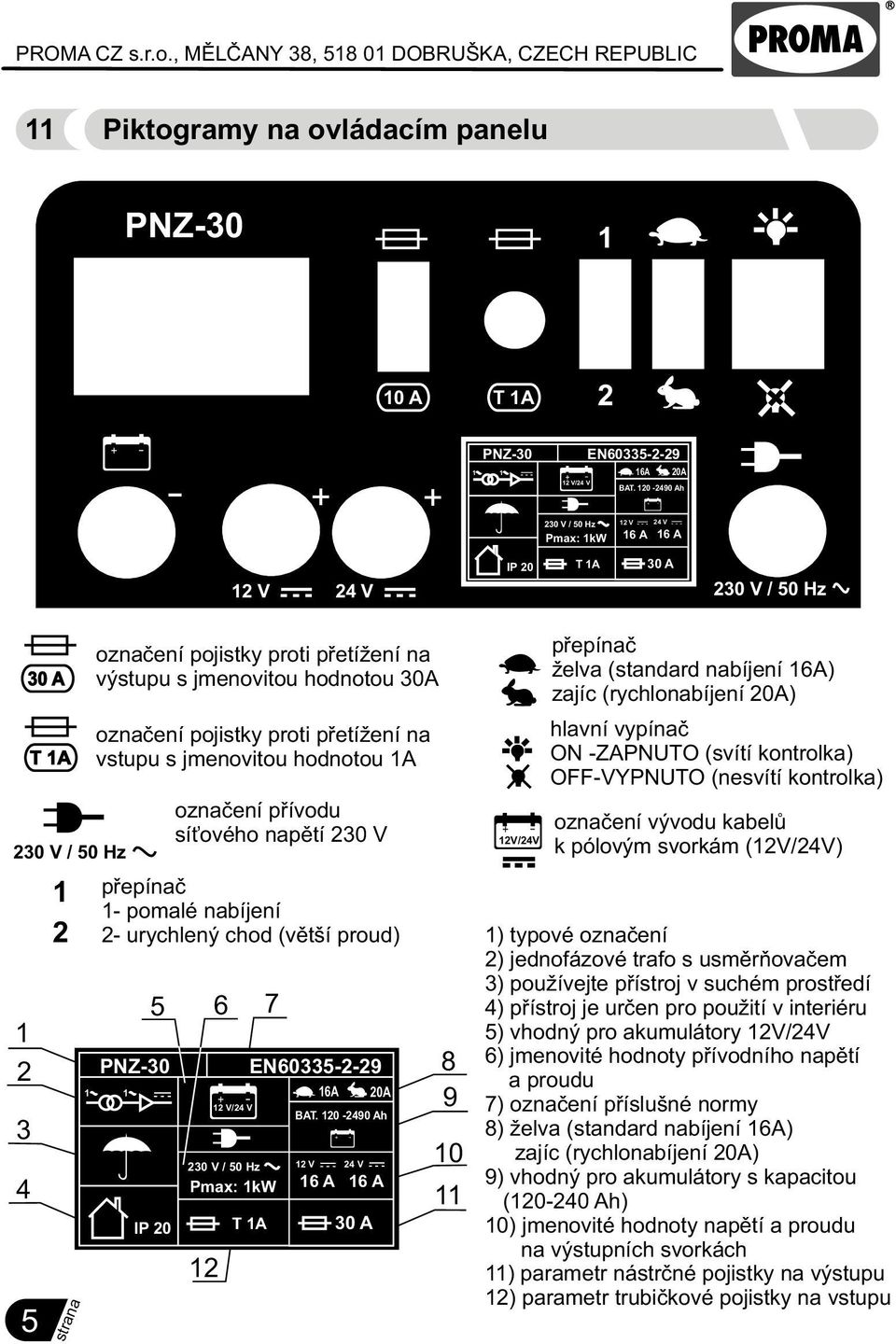

6 Piktogramy na ovládacím panelu 0 A T A V/4 V EN A 0A 30 V / 50 Hz V Pmax: kw BAT Ah 6 A 4 V 6 A V 4 V IP 0 T A 30 A 30 V / 50 Hz 30 A 5 T A 30 V / 50 Hz 3 4 str ana oznaèení pojistky proti pøetížení na výstupu s jmenovitou hodnotou 30A oznaèení pojistky proti pøetížení na vstupu s jmenovitou hodnotou A IP 0 oznaèení pøívodu sí ového napìtí 30 V pøepínaè - pomalé nabíjení - urychlený chod (vìtší proud) V/4 V EN V / 50 Hz V Pmax: kw T A 6A 0A BAT Ah 4 V 6 A 6 A 30 A V/4V pøepínaè želva (standard nabíjení 6A) zajíc (rychlonabíjení 0A) hlavní vypínaè ON -ZAPNUTO (svítí kontrolka) OFF-VYPNUTO (nesvítí kontrolka) oznaèení vývodu kabelù k pólovým svorkám (V/4V) ) typové oznaèení ) jednofázové trafo s usmìròovaèem 3) používejte pøístroj v suchém prostøedí 4) pøístroj je urèen pro použití v interiéru 5) vhodný pro akumulátory V/4V 6) jmenovité hodnoty pøívodního napìtí a proudu 7) oznaèení pøíslušné normy 8) želva (standard nabíjení 6A) zajíc (rychlonabíjení 0A) 9) vhodný pro akumulátory s kapacitou (0-40 Ah) 0) jmenovité hodnoty napìtí a proudu na výstupních svorkách ) parametr nástrèné pojistky na výstupu ) parametr trubièkové pojistky na vstupu

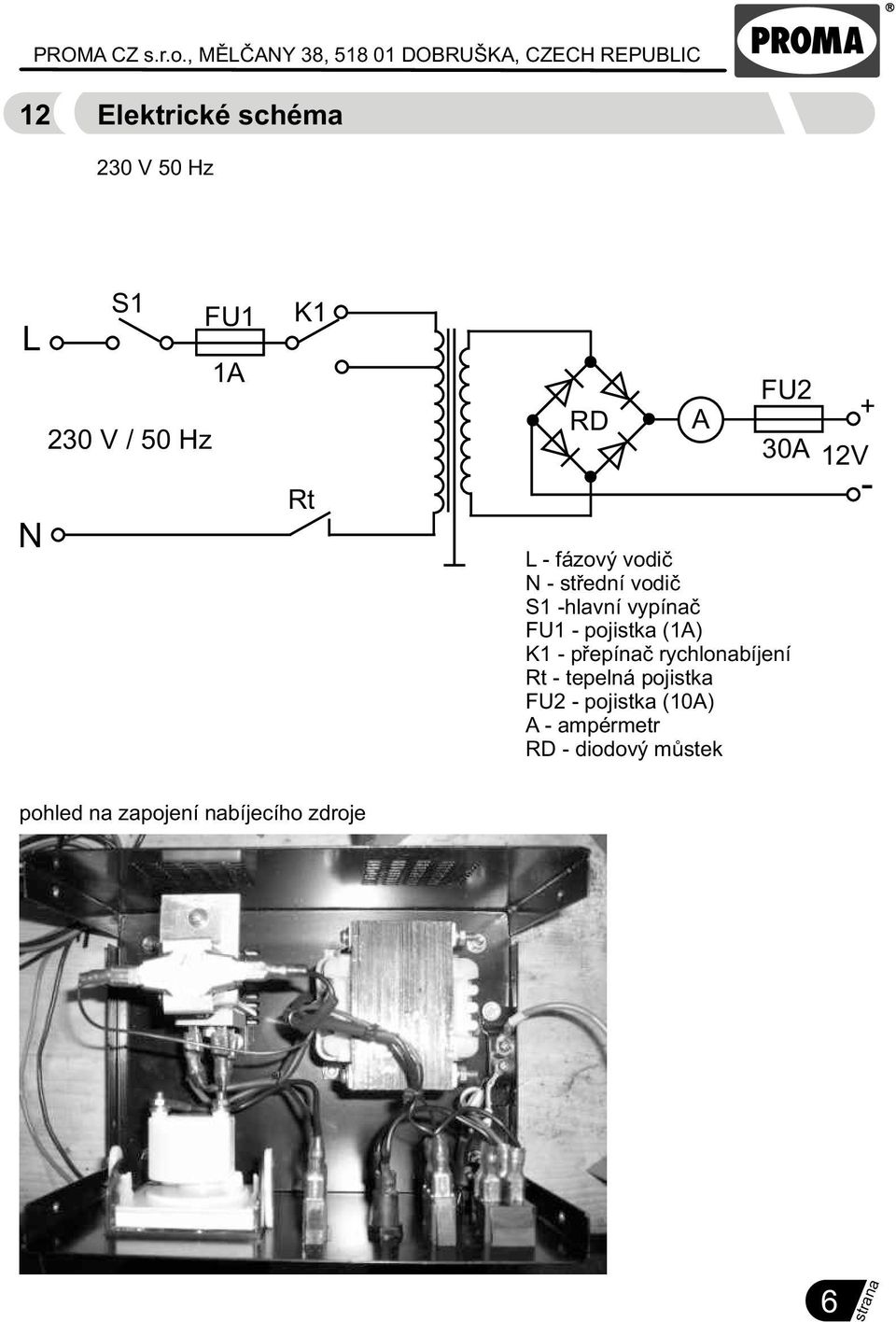

7 Elektrické schéma 30 V 50 Hz L N S FU A 30 V / 50 Hz K Rt RD A FU L - fázový vodiè N - støední vodiè S -hlavní vypínaè FU - pojistka (A) K - pøepínaè rychlonabíjení Rt - tepelná pojistka FU - pojistka (0A) A - ampérmetr RD - diodový mùstek + 30A V - pohled na zapojení nabíjecího zdroje 6 s trana

8 3 Záruèní podmínky. Na náøadí a stroje PROMA CZ je poskytována 36 mìsíèní záruka od data prodeje (prokázat øádnì vyplnìným záruèním listem, úètenkou).. Záruka se nevztahuje na závady zavinìné neodborným zacházením, pøetížením, použitím nesprávného pøíslušenství nebo nevhodných pracovních nástrojù, zásahem nepovolané osoby, pøirozeným opotøebením nebo poškozením bìhem transportu. 3. Pøi uplatòování nárokù na záruèní opravu je nutno pøedložit záruèní list, který je platný pouze tehdy, jeli opatøen datumem prodeje, výrobním èíslem (èíslem série), razítkem pøíslušné prodejny a podpisem prodávajícího, který tím potvrzuje øádné pøedvedení a vysvìtlení funkcí výrobku. 4. Reklamaci uplatòujte u prodejce, kde jste náøadí nebo stroj zakoupili, popø. zašlete v nerozloženém stavu do opravy. Prodávající je povinen vyplnit záruèní list (datum prodeje, výr. èíslo, pøíp. èíslo série, razítko prodejny a podpis). Všechny tyto údaje musí být zaznamenány ihned pøi prodeji. 5. Záruèní doba se prodlužuje o dobu, po kterou je náøadí nebo stroj v záruèní opravì. Nebude-li pøi opravì shledána závada spadající do záruky, hradí náklady spojené s výkonem servisního technika vlastník stroje nebo náøadí. Stroj nebo náøadí zasílejte do opravy s vloženým záruèním listem, nejlépe v originální krabici, kterou doporuèujeme pro tyto úèely dobøe uschovat. Záruka zaniká v tìchto pøípadech: - výrobek nebyl dodán oèištìný v originál balení s øádnì vyplnìným záruèním listem - údaje v záruèním listì nesouhlasí s údaji na štítku stroje - výrobek je používán v rozporu s návodem k obsluze - závada vznikla neodborným zásahem do výrobku - výrobek byl mechanicky poškozen vinou uživatele (napø. zneèištìním, nedodržením mazacího plánu,...) - jedná-li se o pøirozené opotøebení výrobku - jedná-li se o bìžnou údržbu výrobku (napø. vyèištìní, promazání, seøízení,...) SERVIS - PROMA CZ s.r.o centrální servis - Mìlèany 38, 58 0 DOBRUŠKA Záruèní list Výrobek: Nabíjecí zdroj Typ: Výr. èíslo: (série) Datum: Op. è.: Datum: Op. è.: Datum: Razítko a podpis Bez øádnì vyplnìného zár. listu nebude na pøípadné reklamace brán zøetel!
