1 P B S POŽÁRNÍ BEZPEČNOST STAVEB projekty - zprávy - posudky Vladimír Fučík Harantova 462, Písek IČO telefon: * pbs.pi@quick.cz F POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ F TECHNICKÁ ZPRÁVA F VÝKRESOVÁ ČÁST projekt 1 / 2012 stavba : STAVEBNÍ ÚPRAVY HÁJENKY POLNÁ č.p. 268 místo stavby : POLNÁ č.p. 268 k.ú. POLNÁ U ČESKÉHO KRUMLOVA investor : VLS ČR, divize Horní Planá, JIRÁSKOVA 150, HORNÍ PLANÁ projektant : Ing. Špaček číslo zakázky : 90/2012

2 ... PBS Písek... 90/2012-1/4 F 1.3. POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ STAVBY F TECHNICKÁ ZPRÁVA F Seznam použitých podkladů pro zpracování Podkladem pro zpracování zprávy PO byla dokumentace stávajícího stavu a návrh řešení vypracovaný projekční kanceláří Ing. Špačka. Použité ČSN Zpráva PBŘ byla zpracována dle následujících norem: ČSN , ČSN , ČSN , ČSN , ČSN , ČSN , ČSN , norem navazujících, příslušných vyhlášek včetně 23/2008 Sb., 246/2001 Sb + publikace Hodnoty požární odolnosti stavebních konstrukcí podle Eurokódů (Roman Zoufal a kolektiv). F Stručný popis stavby Projekt řeší stavební úpravy stávajícího objektu hájenky čp. 268 u obce Polná u Českého Krumlova. Nově bude opraveno přízemí, zejména budou opraveny porušené omítky a nově bude obnoveno podkroví, které je vestavěno pod konstrukci střechy a nyní je nutné vyměnit stávající krov, a s tím celou konstrukci střechy. Dřevěný krov je ve špatném technickém stavu. Stávající obytné prostory v přízemí a v podkroví budou zrekonstruovány a zmodernizovány tak, aby odpovídaly současným požadavkům na obytné prostory a hygienická zařízení. Nově bude zrekonstruován i stávající sklep. Jedná se o budovu sk. OB 1 rodinný dům pro bydlení. Objekt nebude sloužit k ubytování. Objekt stojí osamoceně a v jeho okolí nejsou žádné objekty. Charakteristické údaje objekt : hájenka podzemní podlaží : 1 počet nadzemních podlaží: 2 střecha : sedlová na dřevěném krovu krytina : tašková půdní prostor : technický prostor, podkroví, půda výška objektu : h = 3.25 m konstrukční systém : nehořlavý budova sk. : OB 1 nosné konstrukce svislé : cihelné zdivo vodorovné : stávající dřevěné stropy + stropy POROTHERM podlahy : cem. potěr, dlažby, koberce, prkna vytápění : ústřední vytápění z kotle na tuhá paliva F Rozdělení stavby do požárních úseků Rozdělení objektu na požární úseky: P 1.1/N2 - obytná část,sklep, skl.paliva - řešeno podle čl ČSN I.PP II.NP N půda - v podstřešním prostoru se nebude vyskytovat žádný hořlavý materiál, kromě izolačních vrstev elektrorozvodů (jednotlivé světelné rozvody) a konstrukčních prvků - p v = 7 kg/m 2 F Požární bezpečnost a velikost požárních úseků výška objektu : h = 3.25 m konstrukční systém : nehořlavý

3 ... PBS Písek... 90/2012-2/4 P 1.1/N2 - obytná část,sklep, skl.paliva I.PP II.NP Podle znění čl je pož. úsek zařazen do II. stupně požární bezpečnosti. N půda - p v = 7 kg/m 2 => I.SPB (prostor bez požárního rizika) Maximální povolené rozměry PÚ dle tab. 9 - ČSN jsou 55 * 36 m. Skutečné rozměry PÚ nepřesahují max. povolené rozměry a splňují požadavky ČSN a ČSN F Stavební konstrukce Stávající objekt má konstrukční systém smíšený. F Zhodnocení navržených stavebních hmot Posouzení požární odolnosti stavebních konstrukcí objektu podle ČSN a ČSN Požární stěny jsou z děrovaných a plných cihel min. tl. 150 mm a jejich pož. odolnost je 60 minut [REI(t) 30 minut]. Požární stropy tvoří dřevěné trámové stropy se záklopem a podbitím a jejich pož. odolnost je minimálně 45 minut [REI(t) max. 45 minut]. Požární stropy tvoří též keramické stropy POROTHERM a jejich pož. odolnost je minimálně 60 minut [REI(t) max. 45 minut]. Požární uzávěry otvorů nebude nutné nově použít. Dveře v podkroví ve vstupu do půdy mají požární odolnost minimálně EW 15 DP3 a budou opatřeny samozavíračem. Obvodové stěny jsou z cihelného zdiva tl. min.300 mm a jeho pož. odolnost je 120 minut [REI 30 minut]. Stávající obvodové stěny jsou z děrovaných a plných cihel minimální tl. 450 mm a jejich pož. odolnost je (podle tab.1a-pol.3) 120 minut [REI 30 minut]. Nosnou konstrukci střechy tvoří dřevěný krov a konstrukce krovu bude ochráněna konstrukcí podhledu ze sádrokartonových desek tl mm, které tvoří i podhled v podkroví. Pož. odolnost desek tl mm je, podle údajů výrobců 15 minut. Celková požární odolnost n.k. střechy nad úrovní II.NP bude vyšší než 15 minut [R (t) minimálně 15 minut]. Nosné konstrukce zajišťující stabilitu objektu tvoří obvodové zdivo a pož. stěny a stropy a jejich pož. odolnost je minimálně 45 minut [R(t) 30 minut]. Nosné konstrukce nezajišťující stabilitu objektu mají pož. odolnost vyšší než požadovaných 30 min [REI(t) 30 minut]. Schodiště v objektu neslouží pro více, než 10 osob a požární odolnost není předepsána. Střešní plášť je z taškové krytiny na střešních latích a pož. odolnost, vzhledem k požární odolnosti podhledů je vyšší než 15 minut [E(t) 15 minut]. Stavební konstrukce splňují požadavky ČSN F Zhodnocení možnosti provedení požárního zásahu a evakuace Možnosti provedení požárního zásahu K objektu, vedou přístupové komunikace umožňující příjezd požárních vozidel k objektu. Komunikace je šířky min.3,5 m a je odvodněna (sklon v jednom směru max. 5 %) a bude konstruována pro příjezd požárních vozidel se zatížením na 1 nápravu min.80 kn. Komunikace vedou do vzdálenosti 10 m od vchodů, kudy se předpokládá vedení protipožárního zásahu. Vjezdy pro příjezd požárních vozidel mají ve světlých rozměrech šířku minimálně 3500 mm a výšku 4100 mm. Vstup do objektu je možný vstupními dveřmi. V objektu není nutné vytvořit vnitřní zásahové cesty.

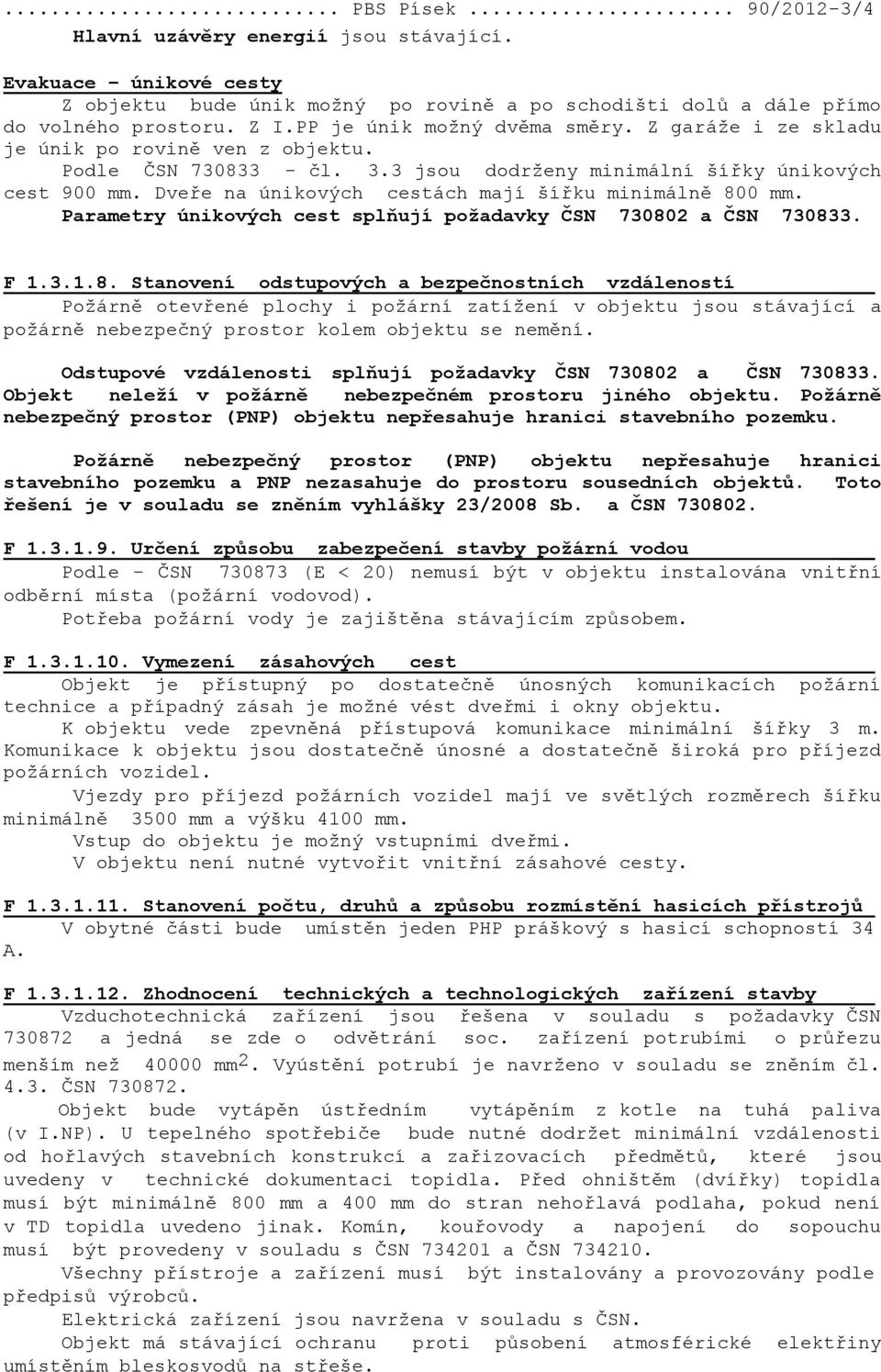

4 ... PBS Písek... 90/2012-3/4 Hlavní uzávěry energií jsou stávající. Evakuace únikové cesty Z objektu bude únik možný po rovině a po schodišti dolů a dále přímo do volného prostoru. Z I.PP je únik možný dvěma směry. Z garáže i ze skladu je únik po rovině ven z objektu. Podle ČSN čl. 3.3 jsou dodrženy minimální šířky únikových cest 900 mm. Dveře na únikových cestách mají šířku minimálně 800 mm. Parametry únikových cest splňují požadavky ČSN a ČSN F Stanovení odstupových a bezpečnostních vzdáleností Požárně otevřené plochy i požární zatížení v objektu jsou stávající a požárně nebezpečný prostor kolem objektu se nemění. Odstupové vzdálenosti splňují požadavky ČSN a ČSN Objekt neleží v požárně nebezpečném prostoru jiného objektu. Požárně nebezpečný prostor (PNP) objektu nepřesahuje hranici stavebního pozemku. Požárně nebezpečný prostor (PNP) objektu nepřesahuje hranici stavebního pozemku a PNP nezasahuje do prostoru sousedních objektů. Toto řešení je v souladu se zněním vyhlášky 23/2008 Sb. a ČSN F Určení způsobu zabezpečení stavby požární vodou Podle - ČSN (E < 20) nemusí být v objektu instalována vnitřní odběrní místa (požární vodovod). Potřeba požární vody je zajištěna stávajícím způsobem. F Vymezení zásahových cest Objekt je přístupný po dostatečně únosných komunikacích požární technice a případný zásah je možné vést dveřmi i okny objektu. K objektu vede zpevněná přístupová komunikace minimální šířky 3 m. Komunikace k objektu jsou dostatečně únosné a dostatečně široká pro příjezd požárních vozidel. Vjezdy pro příjezd požárních vozidel mají ve světlých rozměrech šířku minimálně 3500 mm a výšku 4100 mm. Vstup do objektu je možný vstupními dveřmi. V objektu není nutné vytvořit vnitřní zásahové cesty. F Stanovení počtu, druhů a způsobu rozmístění hasicích přístrojů_ V obytné části bude umístěn jeden PHP práškový s hasicí schopností 34 A. F Zhodnocení technických a technologických zařízení stavby Vzduchotechnická zařízení jsou řešena v souladu s požadavky ČSN a jedná se zde o odvětrání soc. zařízení potrubími o průřezu menším než mm 2. Vyústění potrubí je navrženo v souladu se zněním čl ČSN Objekt bude vytápěn ústředním vytápěním z kotle na tuhá paliva (v I.NP). U tepelného spotřebiče bude nutné dodržet minimální vzdálenosti od hořlavých stavebních konstrukcí a zařizovacích předmětů, které jsou uvedeny v technické dokumentaci topidla. Před ohništěm (dvířky) topidla musí být minimálně 800 mm a 400 mm do stran nehořlavá podlaha, pokud není v TD topidla uvedeno jinak. Komín, kouřovody a napojení do sopouchu musí být provedeny v souladu s ČSN a ČSN Všechny přístroje a zařízení musí být instalovány a provozovány podle předpisů výrobců. Elektrická zařízení jsou navržena v souladu s ČSN. Objekt má stávající ochranu proti působení atmosférické elektřiny umístěním bleskosvodů na střeše.

5 ... PBS Písek... 90/2012-4/4 Prostupy elektrorozvodů a jiných instalací požárně dělícími stěnami a stropy budou provedeny těsnícími zátkami PROMASTOP, tmelem PROMASTOP (EI 30), protipožárními objímkami, případně ucpávkami PROMAT s požární odolností odpovídající požární odolnosti konstrukce, kterou procházejí. Všechny přístroje a zařízení musí být instalovány a provozovány podle předpisů výrobců. F Stanovení zvláštních požadavků Provoz objektu neklade další nároky na zvláštní požadavky na zajištění požární bezpečnosti. F Požadavky na zabezpečení stavby pož. bezpečnostními zařízeními_ Zařízení autonomní detekce a signalizace Objekt bude vybaven zařízením autonomní detekce a signalizace s akustickým vyhlášením poplachu v případě požáru. Čidla budou umístěna v předsíni v I.NP a v chodbě ve II.NP. F Výstražné a bezpečnostních značky a tabulky Objekt bude vybaven bezpečnostními značkami. Viditelně musí být označeny všechny hlavní uzávěry, hasicí přístroj, směry úniku a únikové východy. Majitel objektu je povinen dodržovat příslušná ustanovení zákona 133/85, ve znění pozdějších předpisů a je povinen dbát na dodržování podmínek této zprávy a na provozuschopnost protipožárních zařízení. V Písku _ Vladimír Fučík
