MAGISTRÁT MĚSTA BRNA BRNO, Kounicova 67 VEŘEJNÁ VYHLÁŠKA OPATŘENÍ OBECNÉ POVAHY. Stanovení přechodné úpravy provozu na pozemních komunikacích

Transkript

1 MAGISTRÁT MĚSTA BRNA BRNO, Kounicova 67 Odbor dopravy Č.j.: MMB/ /2017 Vyřizuje/linka Brno dne Spis. zn.: 5400/OD/MMB/ /2017 Ing. Lang / VEŘEJNÁ VYHLÁŠKA OPATŘENÍ OBECNÉ POVAHY Stanovení přechodné úpravy provozu na pozemních komunikacích Odbor dopravy MMB jako příslušný orgán státní správy podle 77 odst. 1 písm. c) a 124 odst. 6 zákona č. 361/2000 Sb. o provozu na pozemních komunikacích a o změnách některých zákonů, ve znění pozdějších předpisů, po předchozím písemném vyjádření Policie ČR KŘP JMK, č.j. KRPB /ČJ DI, ze dne , postupem v souladu s ustanovením 171 a následně části šesté zákona č. 500/2004 Sb. správní řád, ve znění pozdějších předpisů, na základě žádosti: ZNAKOM, s.r.o., Zengrova 4, Brno, IČ: stanovuje přechodnou úpravy provozu na místních pozemních komunikacích Fügnerova, Křižíkova, třída Generála Píky podle dokumentace, která je nedílnou součástí tohoto stanovení, z důvodu výstavby provizorních sjezdů na komunikacích Fügnerova a Křižíkova. Předpokládaný termín realizace je v období Skutečný termín bude upřesněn v rozhodnutí o záboru, resp. uzavírce komunikace. Stanovení je vydáno a je platné pouze jako součást Rozhodnutí, kterým bylo pravomocně povoleno zvláštní užívání komunikace, resp. uzavírka komunikace a jeho platnost je omezena podle zákona 361/2000 Sb. na dobu max. 1 rok od vydání stanovení. Užití dopravních značek, světelných signálů a dopravních zařízení nesmí být v rozporu s příslušnými ustanoveními zákona č. 361/2000 Sb., vyhlášky č. 398/2009 Sb., vyhlášky č. 294/2015 Sb. a s technickými podmínkami TP 65 a TP 66. Povinností žadatele je kontrolovat soulad užití dopravních značek, světelných signálů a dopravních zařízení s projektovou dokumentací a zabezpečit jejich údržbu po celé období přechodné úpravy provozu na pozemní komunikaci.

2 Č.j.: MMB/ /2017 Odbor dopravy MMB může z vlastního podnětu nebo z podnětu příslušného orgánu Policie ČR nařídit žadateli, aby z důvodu zabezpečení bezpečnosti a plynulosti silničního provozu zajistil doplnění, příp. změnu přechodného dopravního značení. Odůvodnění: Na základě žádosti právnické osoby Moravský Plynostav, a.s., se sídlem Zastávecká 371, Rosice u Brna, IČ: , zastoupené na základě plné moci právnickou osobou ZNAKOM s.r.o., se sídlem Zengrova 4, Brno, IČ: , o stanovení přechodné úpravy provozu podané dne , vydal Odbor dopravy MMB stanovení přechodné úpravy provozu na výše uvedených pozemních komunikacích. Poučení: Podle 77, odst. 5 zákona o silničním provozu, příslušný správní úřad nedoručuje návrh opatření obecné povahy a nevyzývá k podání připomínek nebo námitek. Proti opatření obecné povahy, podle 173, odst. 2 správního řádu, nelze podat opravný prostředek. Opatření obecné povahy nabývá platnosti pátým dnem po vyvěšení veřejné vyhlášky na úřední desce. Tímto stanovením nejsou dotčena práva a povinnosti vyplývající ze smluvních vztahů mezi žadatelem o místní úpravu provozu a právnickou osobou zajišťující realizaci dopravního značení. otisk úředního razítka Ing. Zdeněk Lang referent Odboru dopravy MMB oprávněná úřední osoba Příloha a nedílná součást stanovení: 1x situace dopravního značení Opatření obecné povahy stanovení přechodné úpravy na pozemních komunikacích musí být vyvěšeno po dobu 15 dnů na úředních deskách Magistrátu města Brna, úřadu městské části Brno Královo Pole, Brno sever a zveřejněno též způsobem umožňujícím dálkový přístup. Vyvěšeno dne: Sejmuto dne: Razítko a podpis orgánu, který potvrzuje vyvěšení a sejmutí z úřední desky: Obdrží: Žadatel: ZNAKOM s.r.o., Zengrova 4, Brno, IČ: ÚMČ Brno Královo Pole (se žádostí o vyvěšení na úřední desku po dobu 15 dnů, vč. souboru pdf) ÚMČ Brno sever (se žádostí o vyvěšení na úřední desku po dobu 15 dnů, vč. souboru pdf)

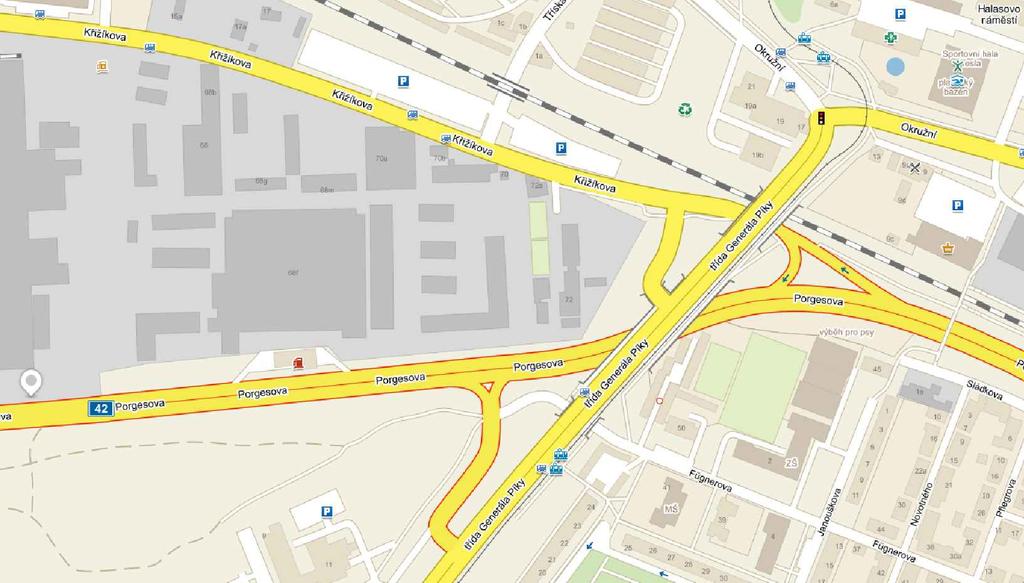

3 1. PŘEHLEDNÁ SITUACE SJEZD 1 SJEZD 2 SEZNAM PŘÍLOH: 1. PŘEHLEDNÁ SITUACE 2. TECHNICKÁ ZPRÁVA 3. SITUACE DOČASNÝCH SJEZDŮ 4. FOTODOKUMENTACE STÁV. STAVU 5. PŘÍČNÉ ŘEZY DOČASNÝCH SJEZDŮ 6. KATASTRÁLNÍ SITUACE 7a. PŘECHODNÉ DOPRAVNÍ ZNAČENÍ - ETAPA 1 7b. PŘECHODNÉ DOPRAVNÍ ZNAČENÍ - ETAPA 2 Brno, Křižíkova "REKO VTL, BRNO ČERVENÝ MLÝN" UL. KŘIŽÍKOVA Kompletní služby oblasti dopravn značení Zengrova 4, BRNO tel: PROVIZORNÍ SJEZDY A PŘECHODNÉ DOPRAVNÍ ZNAČENÍ

4 ZNAKOM s.r.o. Zengrova 4, Brno 2.TECHNICKÁ ZPRÁVA ZŘÍZENÍ DOČASNÉHO SJEZDU PRO STAVBU akce: REKO VTL, BRNO ČERVENÝ MLÝN UL. KŘIŽÍKOVA ETAPA 1 objednatel: RWE GasNet, s.r.o. Klišská 940, Ústí nad Labem RWE Distribuční služby, s.r.o. Plynárenská 499/1, Brno zhotovitel: Moravský plynostav, a.s. Zastávecká Rosice vyřizuje: ZNAKOM s.r.o. Zengrova 2694/4, Brno IČ: tel.:

5 ZNAKOM s.r.o. Zengrova 4, Brno 1.1. Úvod Předkládaná dokumentace řeší výstavbu dočasných sjezdů na místo stavby. Jedná se o dva dočasné sjezdy šířky 6 m na ul. Křižíkova, kde je potřeba zajistit přístup na staveniště. Stavba realizuje opravu VTL plynovodu (viz přiložená situace). Doba stavby se odhaduje na 1.2. Projektové podklady - Projektová dokumentace ke stavbě - Jednání se zástupci zadavatele - Pochůzka na místě stavby 1.3. Řešení Sjezdy budou řešeny položením silničních panelů a budou opatřeny čistící zónou před výjezdem stavební techniky na veřejnou komunikaci. V případě sklonu sjezdu směrem k veřejné komunikaci, stavba zajistí odvodnění zpevněné plochy pomocí drenáží. U sjezdu č.1 budou demontována stávající svodidla v délce 12 metrů a jejich konce budou opatřena zahnutou koncovkou. Po ukončení stavby budou navrácena do původního stavu (případně nahrazena novými). U sjezdu č.2 se rozebere silniční obrubník a dobetonuje se přechod z komunikace na panely (popřípadě se osadí nájezdové obrubníky). Po ukončení stavby budou obrubníky uvedeny do původního stavu. Ze staveniště bude možný výjezd vždy jen doprava z důvodu umístění sjezdu před dopravím ostrůvkem oddělujícím jízdní směry. (viz situace) Max. tonáž vozidel je 18 t Závěr Při realizaci stavby nedojde k omezení průjezdnosti místní komunikace. Po celou dobu stavby bude zajištěna bezpečnost chodců. Dle potřeby budou organizaci dopravy zajištovat pověření pracovníci stavby dle zákona i. Dojde-li vlivem stavby k porušení či znečištění komunikací nebo jejich zařízení budou tyto závady neprodleně odstraněny na náklady stavby dle podmínek vlastníka komunikace

6 ZNAKOM s.r.o. Zengrova 4, Brno 2.TECHNICKÁ ZPRÁVA ZŘÍZENÍ DOČASNÉHO SJEZDU PRO STAVBU akce: REKO VTL, BRNO ČERVENÝ MLÝN UL. KŘIŽÍKOVA ETAPA 1 objednatel: RWE GasNet, s.r.o. Klišská 940, Ústí nad Labem RWE Distribuční služby, s.r.o. Plynárenská 499/1, Brno zhotovitel: Moravský plynostav, a.s. Zastávecká Rosice vyřizuje: ZNAKOM s.r.o. Zengrova 2694/4, Brno IČ: tel.:

7 ZNAKOM s.r.o. Zengrova 4, Brno 1.1. Úvod Předkládaná dokumentace řeší výstavbu dočasných sjezdů na místo stavby. Jedná se o dva dočasné sjezdy šířky 6 m na ul. Křižíkova, kde je potřeba zajistit přístup na staveniště. Stavba realizuje opravu VTL plynovodu (viz přiložená situace). Doba stavby se odhaduje na 1.2. Projektové podklady - Projektová dokumentace ke stavbě - Jednání se zástupci zadavatele - Pochůzka na místě stavby 1.3. Řešení Sjezdy budou řešeny položením silničních panelů a budou opatřeny čistící zónou před výjezdem stavební techniky na veřejnou komunikaci. V případě sklonu sjezdu směrem k veřejné komunikaci, stavba zajistí odvodnění zpevněné plochy pomocí drenáží. U sjezdu č.1 budou demontována stávající svodidla v délce 12 metrů a jejich konce budou opatřena zahnutou koncovkou. Po ukončení stavby budou navrácena do původního stavu (případně nahrazena novými). U sjezdu č.2 se rozebere silniční obrubník a dobetonuje se přechod z komunikace na panely (popřípadě se osadí nájezdové obrubníky). Po ukončení stavby budou obrubníky uvedeny do původního stavu. Ze staveniště bude možný výjezd vždy jen doprava z důvodu umístění sjezdu před dopravím ostrůvkem oddělujícím jízdní směry. (viz situace) Max. tonáž vozidel je 18 t Závěr Při realizaci stavby nedojde k omezení průjezdnosti místní komunikace. Po celou dobu stavby bude zajištěna bezpečnost chodců. Dle potřeby budou organizaci dopravy zajištovat pověření pracovníci stavby dle zákona i. Dojde-li vlivem stavby k porušení či znečištění komunikací nebo jejich zařízení budou tyto závady neprodleně odstraněny na náklady stavby dle podmínek vlastníka komunikace

8 LEGENDA: SJEZD ZE STAVBY STAVEBNÍ OPLOCENÍ OTEVŘENÝ VÝKOP ROZHLEDOVÝ TROJUHELNÍK ČISTÍCÍ ZÓNA 7,5 m SJEZD 2 35 m 3 m 3 m 6 m BILLBOARD 11 m 2 m 6,0 m 2.8 m 3.2 m 2 m SJEZD 1 6 m SLOUP stáv. chodník ul. KŘIŽÍKOVA 35 m ŽELEZNCE ROZEBRÁNÍ SVODIDEL V DÉLCE 12 m 3. SITUACE DOČASNÝCH SJEZDŮ

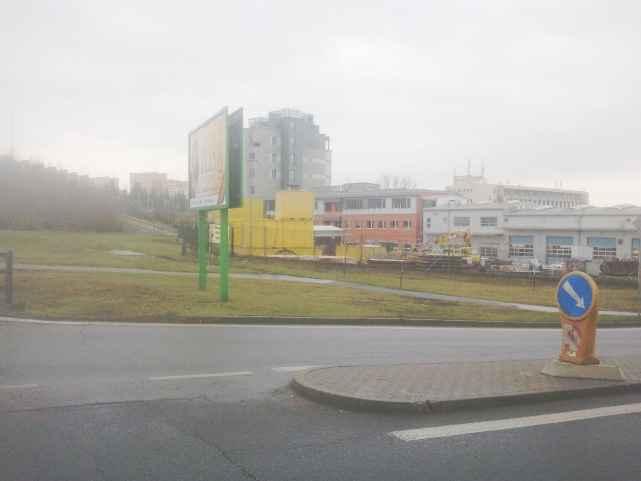

9 4. FOTODOKUMENTACE STÁVAJÍCÍHO STAVU: POHLED 2 POHLED 1

10 5. PŘÍČNÉ ŘEZY DOČASNÝCH SJEZDŮ: SJEZD 1 SJEZD 2 ROSTLÝ TERÉN KOMUNIKACE ZATRAVNĚNÝ PÁS KOMUNIKACE DOČASNÝ SJEZD STAVBY SROVNÁNÍ STÁV. TERÉNU PODSYP ŠTĚRKOPÍSKEM SILNIČNÍ PANELY SVODIDLA BUDOU DEMONTOVÁNA ODVODŇOVACÍ KANÁLEK DN 150 V PODÉLNÉM SPÁDU KOMUNIKACE SROVNÁNÍ STÁV. TERÉNU PODSYP ŠTĚRKOPÍSKEM SILNIČNÍ PANELY DOČASNÝ SJEZD STAVBY STÁV. SILNIČNÍ OBRUBA BUDE ROZEBRÁNA V DÉLCE 8 m DOBETONOVÁNÍ 6. KATASTRÁLNÍ SITUACE SLOUP

11 LEGENDA: ETAPA 1 A15 PŘECHODNÉ DOPRAVNÍ ZNAČENÍ IP4 STÁVAJÍCÍ DOPRAVNÍ ZNAČENÍ Z4 a,b ROZEBRÁNÍ SVODIDEL V DÉLCE 12 m IP4 STÁVAJÍCÍ DOPRAVNÍ ZNAČENÍ DOČASNĚ ZRUŠENÉ ZPEVNĚNÁ PLOCHA PRO PĚŠÍ (ZAJISTÍ STAVBA) ČISTÍCÍ ZÓNA NA VÝJEZDU ZE STAVBY ( ZAJISTÍ STAVBA) 4 m 4 m min 3 m min 3 m 13 m 6 m 18 m SLOUP Z4 a,b VÝJEZD ZE STAVBY ( ZAJISTÍ STAVBA) STAVEBNÍ OPLOCENÍ ( ZAJISTÍ STAVBA) OTEVŘENÝ VÝKOP 5,8 m 6,2 m 1,5 m ul. KŘIŽÍKOVA POZNÁMKA: Umístění přechodného dopravního značení dle TP č.66 (Zásady pro označování pracovních míst na pozemních komunikacích) 6 m 12 m stáv. chodník POZNÁMKA: Po vybudování sjezdů, rozebrání svodidel a úpravě silničního obrubníku dle příčných řezů budou Z4 a,b odstraněny a po zbytek doby stavby nedojde k omezení průjezdnosti. ZPEVNĚNÁ PLOCHA PRO CHODCE Š=1,5 m TŘÍDA GENERÁLA PÍKY PŘEHLEDNÁ SITUACE Brno, Křižíkova "REKO VTL, BRNO ČERVENÝ MLÝN" UL. KŘIŽÍKOVA - ETAPA 1 Kompletní služby v oblasti dopravního značení Zengrova 4, BRNO tel: PROVIZORNÍ SJEZDY A PŘECHODNÉ DOPRAVNÍ ZNAČENÍ

12 ETAPA 2 LEGENDA: A15 ESOVA. PORG IP4 UL IP4 DETAIL 1: IP18 DETAIL 2: 80 IP18 min 3,5 m 50 m 20 m ESOVA UL. PORG m min 3,5 m V2b A15 E3a "400m" A15 E7b 10 m V5 400m DETAIL 1: t B4 E5 E13 U UH SL O OB MIM 6,5 A15 E3a "400m" min 3,5 m 10 DETAIL 2: m 6 V5 m 400m 31 m DZ BUDE PO DOBY STAVBY Brno, Porgesova UL.F GN E RO Zengrova 4, BRNO tel: VA UL. PORGESOVA - ETAPA 2
