1 FAKULTA ELEKTROTECHNIKY A KOMUNIKAČNÍCH TECHNOLOGIÍ VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Měření závislosti indukčnosti cívky (Distribuce elektrické energie - BDEE) Autoři textu: Ing. Jan Varmuža Květen 2013 epower Inovace výuky elektroenergetiky a silnoproudé elektrotechniky formou e learningu a rozšíření prakticky orientované výuky OP VK CZ.1.07/2.2.00/

2 1 Měření závislosti indukčnosti cívky Cíle úlohy: Spotřebiče, které využívají k přeměně elektrické energie magnetické pole (motory, transformátory ) a různé polovodičové řízené prvky potřebují ke své činnosti nejen činný, ale i jalový výkon. Velikost jalového výkonu v čase kolísá a je tedy nutné mít proměnné kompenzační prvky, kterým je např. tlumivka. Cílem této úlohy je proměřit charakteristiku tlumivky v plášťovém provedení. 1.1 Zadání 1. Zapojte úlohu podle schématu. 2. Změřte hodnoty U, I, P, Q, R pro každou z předložených cívek s krokem cca 10 % až do jmenovité hodnoty I. 3 Vypočtěte indukčnost cívky pro každý krok. 4. Vyneste závislosti L = f (I) pro každou cívku do jednoho společného grafu. Obr.: 1.1 Schéma zapojení

3 1.2 Teoretický rozbor Cívky (nazývané také induktory nebo tlumivky) jsou součástky, jejichž podstatou obvykle bývá vodič navinutý do tvaru šroubovice nebo spirály. Základní a požadovanou vlastností cívky je vlastní indukčnost. Ideální cívkou má nezávisle na pracovních podmínkách a parametrech okolního prostředí, protékat proud úměrný integrálu napětí na jeho svorkách v čase. V případě, že je ideální cívka zařazena v obvodu střídavého proudu, je mezi jeho svorkovým napětím a protékajícím proudem fázový posun přesně p/2, proud je zpožděn za napětím. Vlastnosti cívek, do značné míry nezávisle na jejich konstrukci, lze popsat následujícími parametry: velikost indukčnosti cívky teplotní závislost indukčnosti cívky proudová a napěťová závislost indukčnosti kmitočtová závislost indukčnosti (impedance) činitel jakosti (ztrátový činitel) cívky maximální provozní proud cívky maximální provozní napětí cívky maximální výkon cívky stárnutí cívky Obr.: 1-2 Jádrový a plášťový transformátor Vlastní indukčnost cívky Na vlastní indukčnosti závisí velikost indukovaného napětí pří časové změně magnetického toku. Čím větší bude indukčnost, tím větší bude indukované napětí. Vlastní indukčnost je dána vztahem 2 2 N S 2 L = Gm. N = = μ 0μr.. N (1.1) Rm l kde G m je magnetická vodivost, R m je magnetický odpor, μ 0 je permeabilita vakua (μ 0 = 4.π.10-7 H.m -1 ), μ r je permeabilita prostředí (udává, kolikrát se zvětší indukčnost cívky oproti cívce se vzduchovým jádrem), S je průřez jádra, l je délka jádra (v případě toroidu délka střední indukční čáry) a N je počet závitů. V případě jádra z feromagnetického materiálu není indukčnost konstantní, ale mění se s velikostí budícího proudu, protože permeabilita těchto materiálů je závislá na intenzitě

4 magnetického pole. Permeabilita může při velkých intenzitách magnetického pole klesnout až na hodnotu permeability vakua. Toto kolísání indukčnosti se odstraňuje přerušením jádra vzduchovou mezerou. To způsobí, že sice vroste magnetický odpor, ale zároveň se stabilizuje indukčnost, protože magnetický odpor vzduchové mezery je až o několik řádů vyšší než odpor feromagnetika. Výkyvy odporu feromagnetického materiálu jsou pak zanedbatelné. Činný odpor cívky, skinefekt Jelikož je cívka tvořena vodičem, má také odpor. Tento odpor je frekvenčně závislý a to díky tzv. skinefektu (také se někdy označuje jako povrchový jev). Skinefekt lze vysvětlit na základě Lenzova zákona. Ten říká, že směr indukovaného proudu je takový, aby jím vyvolané magnetické pole působilo proti budícímu poli. Jelikož se v okolí cívky napájené střídavým proudem indukuje střídavé magnetické pole (vstupuje i do vodiče), indukuje zpětně toto pole v cívce proud s opačným směrem, než má proud, který vytváří napájecí zdroj. Největší proud se indukuje ve středu vodiče, čímž dochází k vytlačování elektronů směrem k povrchu, proud tak teče menším průřezem vodiče, což se projeví jako růst odporu. Čím bude vyšší frekvence, tím výraznější bude i skinefekt. Ve vysokofrekvenční technice se proto někdy používají trubkové vodiče, případně postříbřené vodiče. V případě cívek se železným jádrem je skinefekt výraznější, díky většímu magnetickému toku v jádře. Cívka ve střídavém obvodu Ve střídavém obvodu se cívka chová jako jalový odpor, tzv. indukční reaktance (též induktance). S rostoucí frekvencí tento odpor roste. To lze vysvětli takto: s rostoucím kmitočtem musí vznikat a zanikat magnetické pole v okolí cívky čím dál tím rychleji a cívka se zdánlivě brání změně proudu díky indukovanému napětí, což se projeví růstem odporu cívky. Pro indukční reaktanci platí vztah = 2π.. f L (1.2) XL. kde X L je indukční reaktance, f je kmitočet a L je indukčnost. Tento vztah lze odvodit z indukčního zákona di u = L. (1.3) dt Za proud dosadíme vztah pro okamžitou hodnotu proudu sinusového průběhu, čímž dostaneme d(im ax.sin 2. πf. t) u = L. (1.4) dt Derivováním této složené funkce získáme vztah pro okamžitou hodnotu napětí na cívce u = 2. π. f. L.Im ax.cos2. π. f. t (1.5) Z toho vztahu je dobře vidět, že napětí předbíhá proud o 90 o π, protože platí cos x = sin( x + ). 2

5 Výraz 2π.. f. L.Im ax lze považovat za amplitudu napětí. Pro indukční reaktanci platí podle Ohmova zákona U U. 2 UMAX X L = = = (1.6) I I 2 IMAX Po dosazení za U max získáme 2. π. f. L.Im ax XL = = 2. π. f. L (1.7) Im ax Náhradní schéma cívky ve střídavém obvodu Náhradní schéma respektuje fakt, že cívka je vyrobena z vodiče, který má určitý odpor. Toto schéma je platné pro nižší kmitočty, mezi závitová kapacita se zanedbává. Kvalitu cívky určuje tzv. činitel jakosti, který je převrácenou hodnotou ztrátového činitele. Ztrátový úhel δ je doplněk fázového posunu do 90 o. Pro činitel jakosti sériového náhradního schématu platí podle fázorového diagramu 1 UL I. XL ωls Q = = = = (1.8) tgδ UR I. RS RS I U L L S U U R R S U L δ U R U I Impedance cívky se vypočítá podle vztahu Nyní je potřeba určit účiník podle vzorce (1.9) (1.10). Při znalosti celkové impedance a účiníku lze pomocí goniometrických funkcí vypočítat činný odpor R L a induktivní reaktanci X L. (1.11). (1.12) Ze vzorce 1.7 vyjádřením L dostaneme velikost indukčnosti cívky.. (1.13) Použití laditelných cívek: Kompenzační tlumivky se používají pro absorpci kapacitního výkonu. To je potřeba zejména tam, kde spotřebiče generují kapacitní výkon nebo kde dochází k chodu vedení naprázdno. Toto opatření se provádí zejména v sítích 400 kv, kdy dojde k odlehčení přenosového vedení. K připojování kompenzačních tlumivek se používají transformátory.

6 Sériové tlumivky se používají k omezení proudů při zkratu za místem jejich instalace. Používají se zejména v sítích vn, kde nejde dosáhnout omezení zkratových proudů jinými prostředky. Paralelní tlumivky jsou nasazovány hlavně v sítích vvn a zvn. Tlumivka má jádro tvořené železnými plechy a pracuje v nenasycené části magnetizační charakteristiky. Zpravidla bývá umístěna v nádobě s olejem. Uzlové tlumivky se používají v sítích, kde nelze uzel sítě přímo spojit se zemí, k omezení proudu při zemních spojeních.

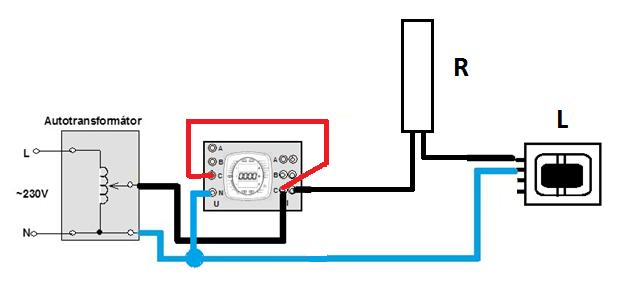

7 1.3 Postup měření 1. Zapojte úlohu podle schématu obr MAXIMÁLNÍ PROUD NESMÍ PŘEKROČIT hodnotu uvedenou na cívce. Zapojte obvod podle schématu a nastavte rezistor na maximální hodnotu odporu. 3. Nastavte na autotransformátoru napětí uvedené pro danou cívku a odpor rezistoru nastavte tak, aby jím protékal jmenovitý proud cívky. 4. Nastavujte proud ve stejném kroku až do jmenovité hodnoty proudu cívky min. 10 hodnot. 5. Na digitálním multimetru odečítejte pro každý krok hodnoty U, I, P, Q. 6. Na závěr změřte odpor rezistoru pomocí ohmmetru. 6. Vypočítejte indukčnost cívky pro každý nastavený krok. Sestrojte závislosti podle zadání L = f (I) a vyneste je do jednoho grafu. Vypočítejte parametry cívky Z, R, L, činitel jakosti cívky Q, zdánlivý výkon a cosϕ Cívka U (V) I(A) P (W) Q (VAr) R(R)/R(L) Cívka U (V) I(A) P (W) Q (VAr)R(R)/R(L)

8 Cívka U (V) I(A) P (W) Q (VAr) R(R)/R(L) Cívka U (V) I(A) P (W) Q (VAr)R(R)/R(L) Shrnutí: V této úloze jste si na základě měření ověřili závislost indukčnosti na procházejícím proudu, a jakým způsobem ovlivňuje tento proud indukčnost cívky. 1.4 Použitá literatura [1] Blažek V., Paar M.: Přenosové sítě, Brno 2007 [2] Vedení vvn a vyšší parametry vedení, [On-line ] [3] Reiss L., Malý K., Pavlíček Z., Teoretická elektrotechnika, Slovenské vydavatel stvo technické literatúry, n. p. 1967
