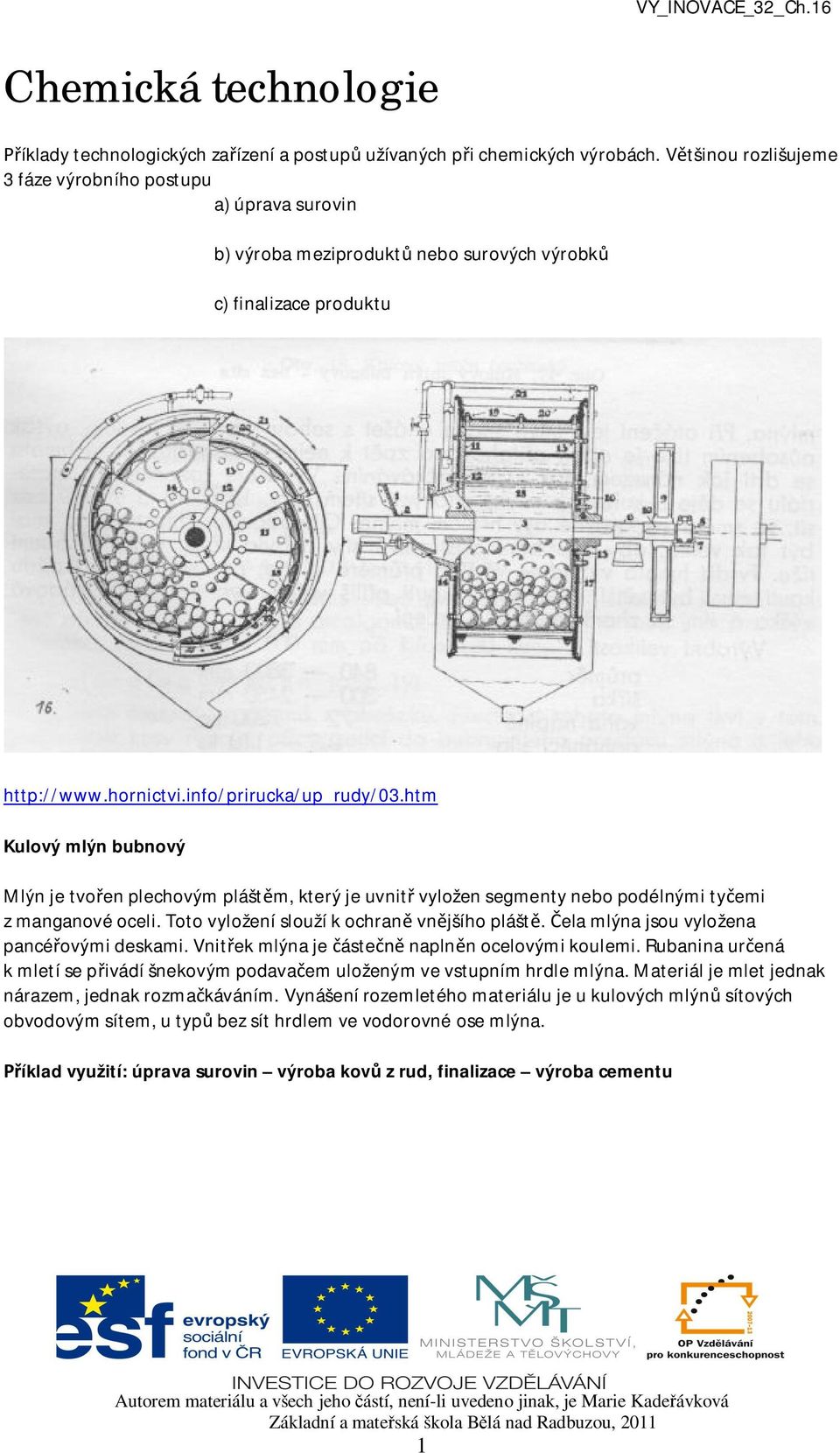

1 Chemická technologie íklady technologických za ízení a postup užívaných p i chemických výrobách. V tšinou rozlišujeme 3 fáze výrobního postupu a) úprava surovin b) výroba meziprodukt nebo surových výrobk c) finalizace produktu Kulový mlýn bubnový Mlýn je tvo en plechovým plášt m, který je uvnit vyložen segmenty nebo podélnými ty emi z manganové oceli. Toto vyložení slouží k ochran vn jšího plášt. ela mlýna jsou vyložena pancé ovými deskami. Vnit ek mlýna je áste napln n ocelovými koulemi. Rubanina ur ená k mletí se p ivádí šnekovým podava em uloženým ve vstupním hrdle mlýna. Materiál je mlet jednak nárazem, jednak rozma káváním. Vynášení rozemletého materiálu je u kulových mlýn sítových obvodovým sítem, u typ bez sít hrdlem ve vodorovné ose mlýna. íklad využití: úprava surovin výroba kov z rud, finalizace výroba cementu 1

2 Flotace je zp sob rozdružování, tedy t íd ní jemného materiálu, o r zném složení ve vzduchu i ve vod. Rozdružování flota ním zp sobem se zakládá na využití rozdílu smá itelnosti povrchu r zných materiál. N které materiály jdou vodou smá et snadno, kdežto jiné se smá ejí pom rn t žce. rná hmotnost materiál nemá p i flota ním rozdružování zásadní vliv. Flota ní technologie vyžaduje jemný materiál o velikost zrn maximáln 2 mm. íklad využití: úprava surovin separace tuhy, obohacování železných rud 2

3 Kalolis i filtra ní lis je za ízení k tlakové filtraci kapalin. Rámový kalolis je soustava rýhovaných desek a rám, opat ených držadly pro manipulaci a zav šení na nosné konstrukci, odd lených od sebe filtra ní tkaninou (plachetkou) a stla ovaných tlakem cca 15 MPa. Suspenze se p ivádí do rám, rozd luje se v nich na ob strany, filtrát protéká plachetkami do desek a odvádí se jimi, zatímco na plachetkách se z kalu vytvá í filtra ní kolá. Po jeho promytí vodou se rámy s deskami sundají z nosné konstrukce a oškrábe se z nich kal. Po o išt ní se znovu zav sí a stla í. Schéma vakuového filtru 1 filtra ní buben s plachetkou, 2 pásmo nasávání, 3 pásmo odvod ování, 4 tlakové pásmo, 5 kalová suspenze, 6 kalový kolá, 7 odvodn ný kal Užívá se zejména v cukrovarnickém a pivovarnickém pr myslu a p i išt ní odpadních vod 3

4 Autokláv tlaková reak ní nádoba, takový velký papi ák íklady využití: fáze 2 zpracování ropy /hydrokrakování/, výroba amoniaku 4

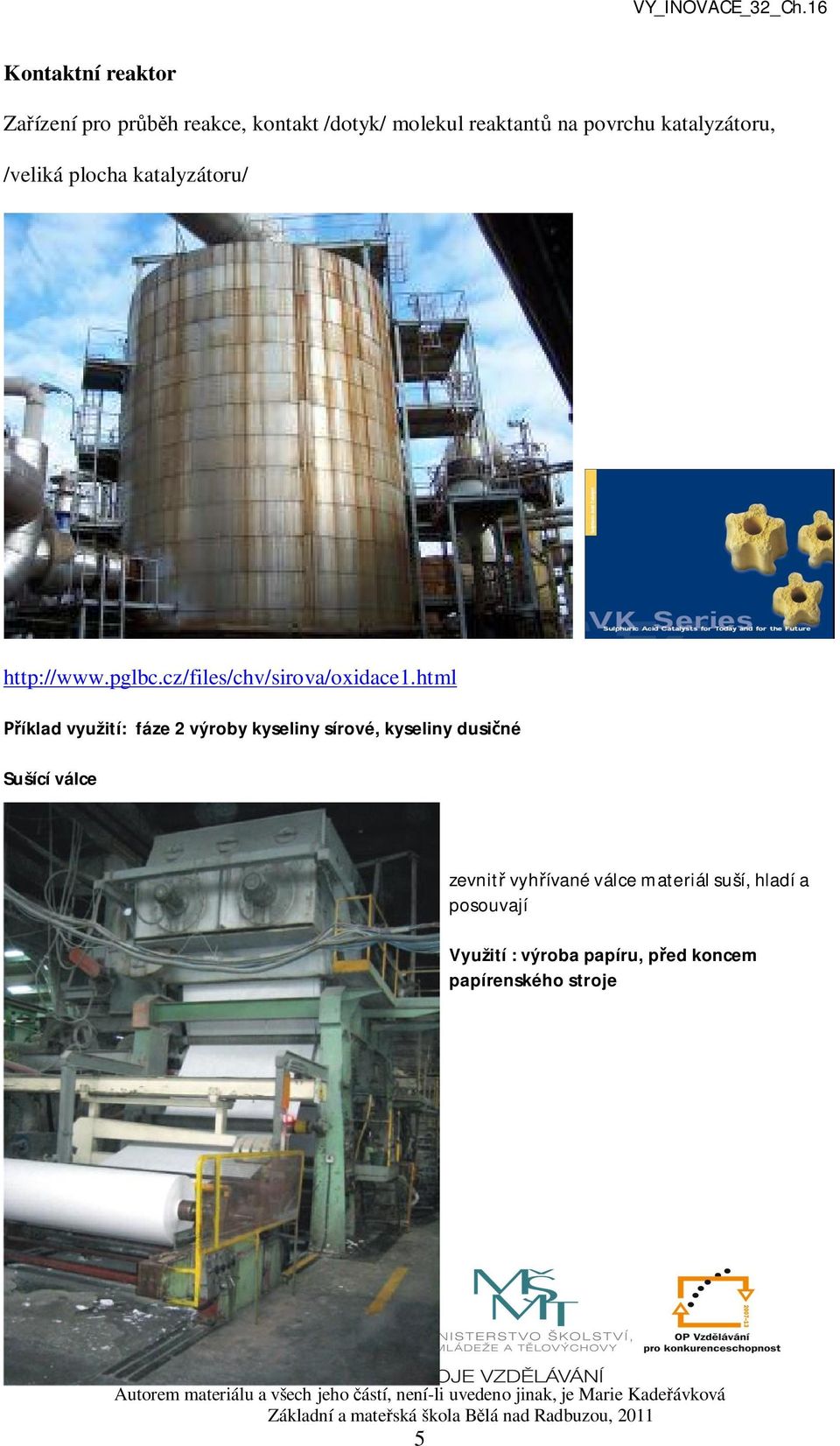

5 Kontaktní reaktor Za ízení pro pr h reakce, kontakt /dotyk/ molekul reaktant na povrchu katalyzátoru, /veliká plocha katalyzátoru/ íklad využití: fáze 2 výroby kyseliny sírové, kyseliny dusi né Sušící válce zevnit vyh ívané válce materiál suší, hladí a posouvají Využití : výroba papíru, p ed koncem papírenského stroje 5

6 Trubkový chladi slouží k odvád ní ebyte ného tepla u zpracování choulostivých látek /p. mléko, pivo/, u exotermických reakcí 6

7 Vysoká pec Za ízení k výrob kov redukcí, tvo í komplex s p edeh íva i vzduchu, p íklad uplatn ní principu cirkulace hmot a energií _8/chemie8_130.php 7

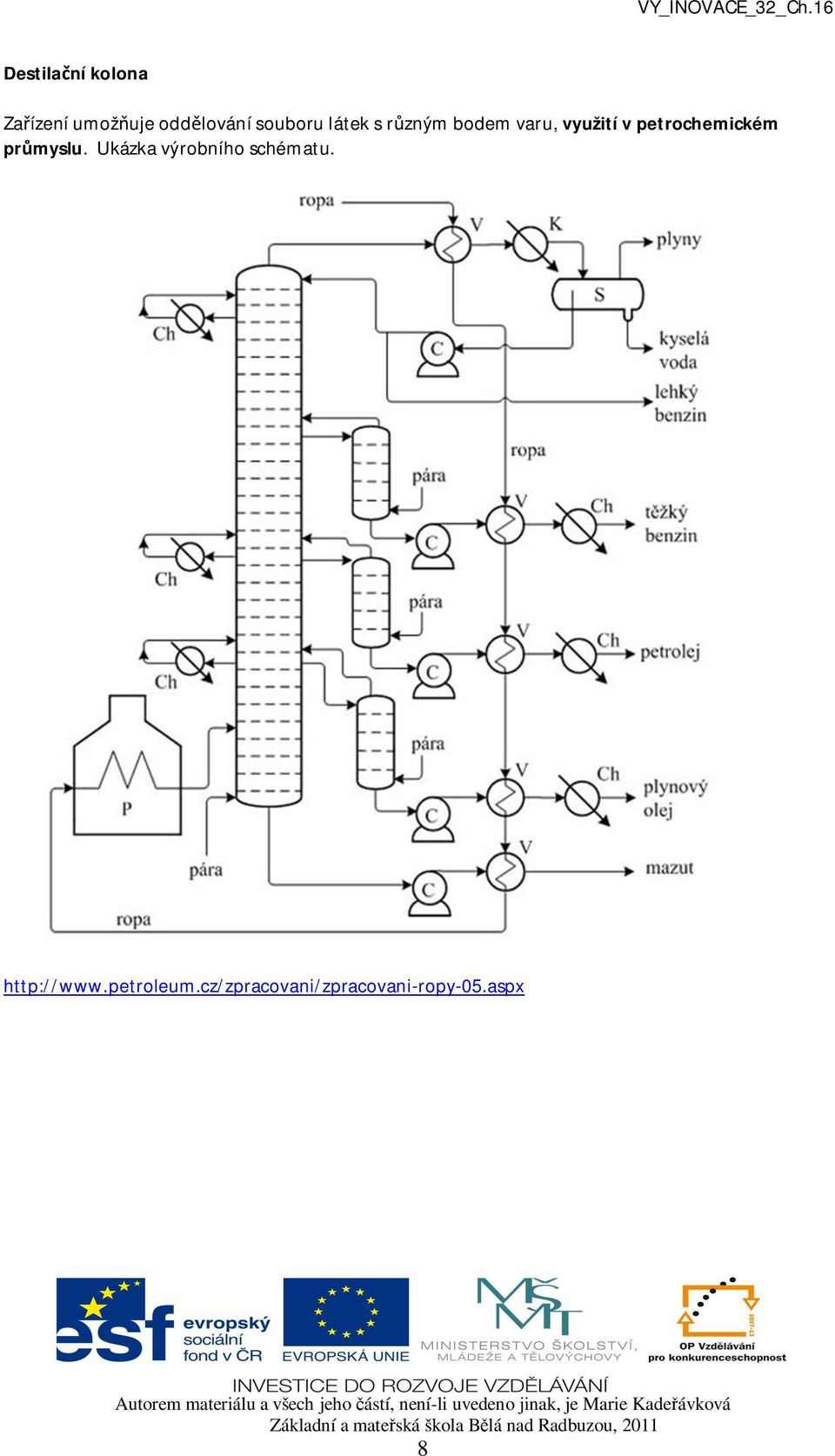

8 Destila ní kolona Za ízení umož uje odd lování souboru látek s r zným bodem varu, využití v petrochemickém pr myslu. Ukázka výrobního schématu. 8
