3.5.1 STAVÍME S UMĚLÝMI GEOMATERIÁLY OD REHAU

Transkript

1 3.5 GEOTEXTILIE

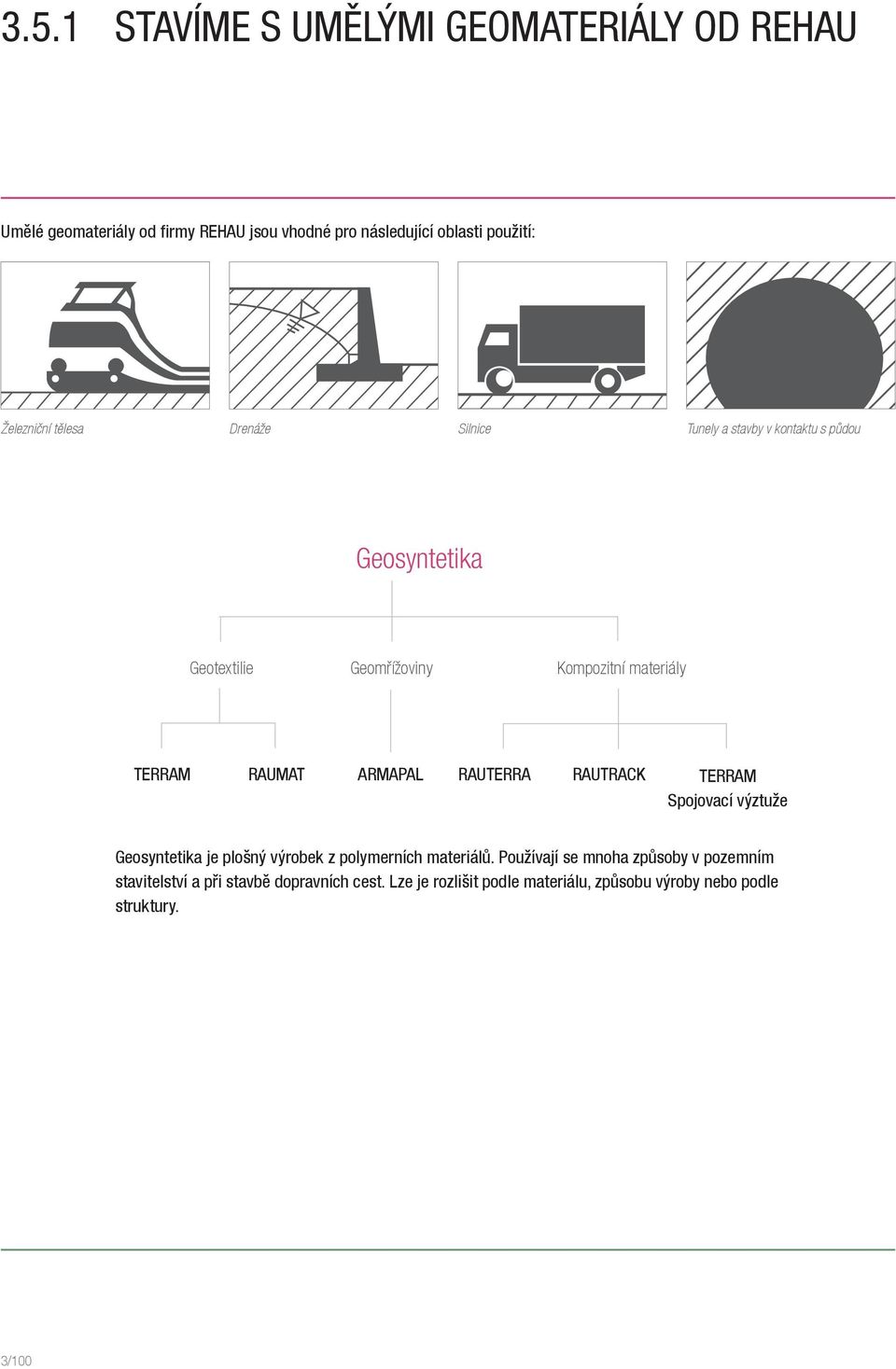

2 3.5.1 STAVÍME S UMĚLÝMI GEOMATERIÁLY OD REHAU Umělé geomateriály od firmy REHAU jsou vhodné pro následující oblasti použití: Železniční tělesa Drenáže Silnice Tunely a stavby v kontaktu s půdou Geosyntetika Geotextilie Geomřížoviny Kompozitní materiály TERRAM RAUMAT ARMAPAL RAUTERRA RAUTRACK TERRAM Spojovací výztuže Geosyntetika je plošný výrobek z polymerních materiálů. Používají se mnoha způsoby v pozemním stavitelství a při stavbě dopravních cest. Lze je rozlišit podle materiálu, způsobu výroby nebo podle struktury. 3/100

3 Geosyntetika musí podle způsobu použití plnit různé úkoly. Jejich nejdůležitější funkce jsou: Oddělování Geosyntetika jako dělicí vrstva zabraňují promíchání půd s různými půdně fyzikálními vlastnostmi (např. při staveništní komunikaci na měkkém podkladu). TERRAM textilie Srana 3/103 RAUMAT textilie Srana 3/103 RAUTERRA Srana 3/113 Filtrace Geosyntetika jako filtry zabraňují průniku částeček půdy, umožňují však beztlaký průtok vody. Zabezpečují tak trvalý provoz liniových a plošných drenáží (např. při výstavbě silnic a železnic). TERRAM textilie Srana 3/103 RAUMAT textilie Srana 3/103 Vyztužení Geosyntetika jako vyztužující prvek při zemních pracích nebo v asfaltových vrstvách přebírají tahové napětí, které vzniká zatížením vyztuženého systému (např. strmý svah), a zvyšují tak jeho zatížitelnost. RAUTERRA Srana 3/113 ARMAPAL Srana 3/119 Ochrana Geosyntetika jako ochranná vrstva nad ochranným nátěrem nebo geomembránami zabraňují jejich poškození (např. v dešťové retenční nádrži) a zabezpečují tak jejich účinnost. Jakost a kontrola jakosti jsou pro REHAU důležité - Firma REHAU je certifikována podle EN ISO 9001 a v pravidelných intervalech jsou prováděny odpovídající kontrolní audity. - Geosyntetika od REHAU podléhají stálé kontrole realizované prostřednictvím vlastních kontrolních zkoušek. - Dále podléhají externímu monitorování státně uznanými zkušebními laboratořemi (např. Institut pro textilní stavební techniku a ekotechniku). - Geosyntetika firmy REHAU pro oblasti použití dle norem použití EN až a mají certifikát CE. - Firma REHAU a její partneři spolupracují s tuzemskými i zahraničními výzkumnými a vysokoškolskými instituty, aby optimalizovali funkce a vlastnosti svých výrobků. 3/101

4

5 3.5.2 GEOTEXTILIE TERRAM A RAUMAT 3/103

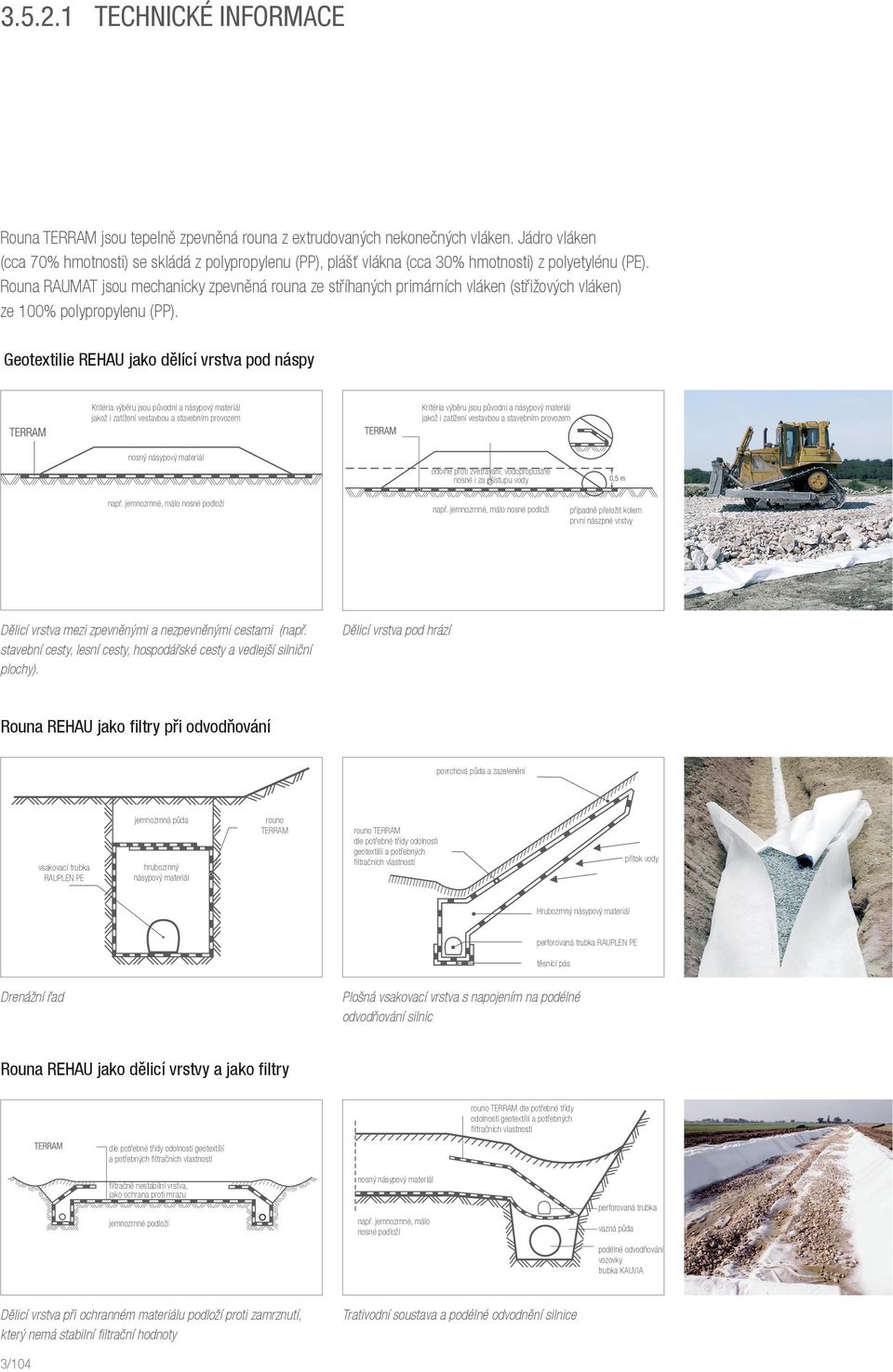

6 TECHNICKÉ INFORMACE Rouna TERRAM jsou tepelně zpevněná rouna z extrudovaných nekonečných vláken. Jádro vláken (cca 70% hmotnosti) se skládá z polypropylenu (PP), plášť vlákna (cca 30% hmotnosti) z polyetylénu (PE). Rouna RAUMAT jsou mechanicky zpevněná rouna ze stříhaných primárních vláken (střižových vláken) ze 100% polypropylenu (PP). Geotextilie REHAU jako dělící vrstva pod náspy Kritéria výběru jsou původní a násypový materiál jakož i zatížení vestavbou a stavebním provozem Kritéria výběru jsou původní a násypový materiál jakož i zatížení vestavbou a stavebním provozem nosný násypový materiál odolné proti zvětrávání, vodopropustné nosné i za přístupu vody např. jemnozrnné, málo nosné podloží např. jemnozrnné, málo nosné podloží případně přeložit kolem první nászpné vrstvy Dělicí vrstva mezi zpevněnými a nezpevněnými cestami (např. stavební cesty, lesní cesty, hospodářské cesty a vedlejší silniční plochy). Dělicí vrstva pod hrází Rouna REHAU jako filtry při odvodňování povrchová půda a zazelenění vsakovací trubka RAUPLEN PE jemnozrnná půda hrubozrnný násypový materiál rouno TERRAM rouno TERRAM dle potřebné třídy odolnosti geotextilií a potřebných filtračních vlastností přítok vody Hrubozrnný násypový materiál perforovaná trubka RAUPLEN PE těsnící pás Drenážní řad Plošná vsakovací vrstva s napojením na podélné odvodňování silnic Rouna REHAU jako dělicí vrstvy a jako filtry rouno TERRAM dle potřebné třídy odolnosti geotextílií a potřebných filtračních vlastností dle potřebné třídy odolnosti geotextílií a potřebných filtračních vlastností filtračně nestabilní vrstva, jako ochrana proti mrazu jemnozrnné podloží nosný násypový materiál např. jemnozrnné, málo nosné podloží perforovaná trubka vazná půda podélné odvodňování vozovky trubka KAUVIA Dělicí vrstva při ochranném materiálu podloží proti zamrznutí, který nemá stabilní filtrační hodnoty 3/104 Trativodní soustava a podélné odvodnění silnice

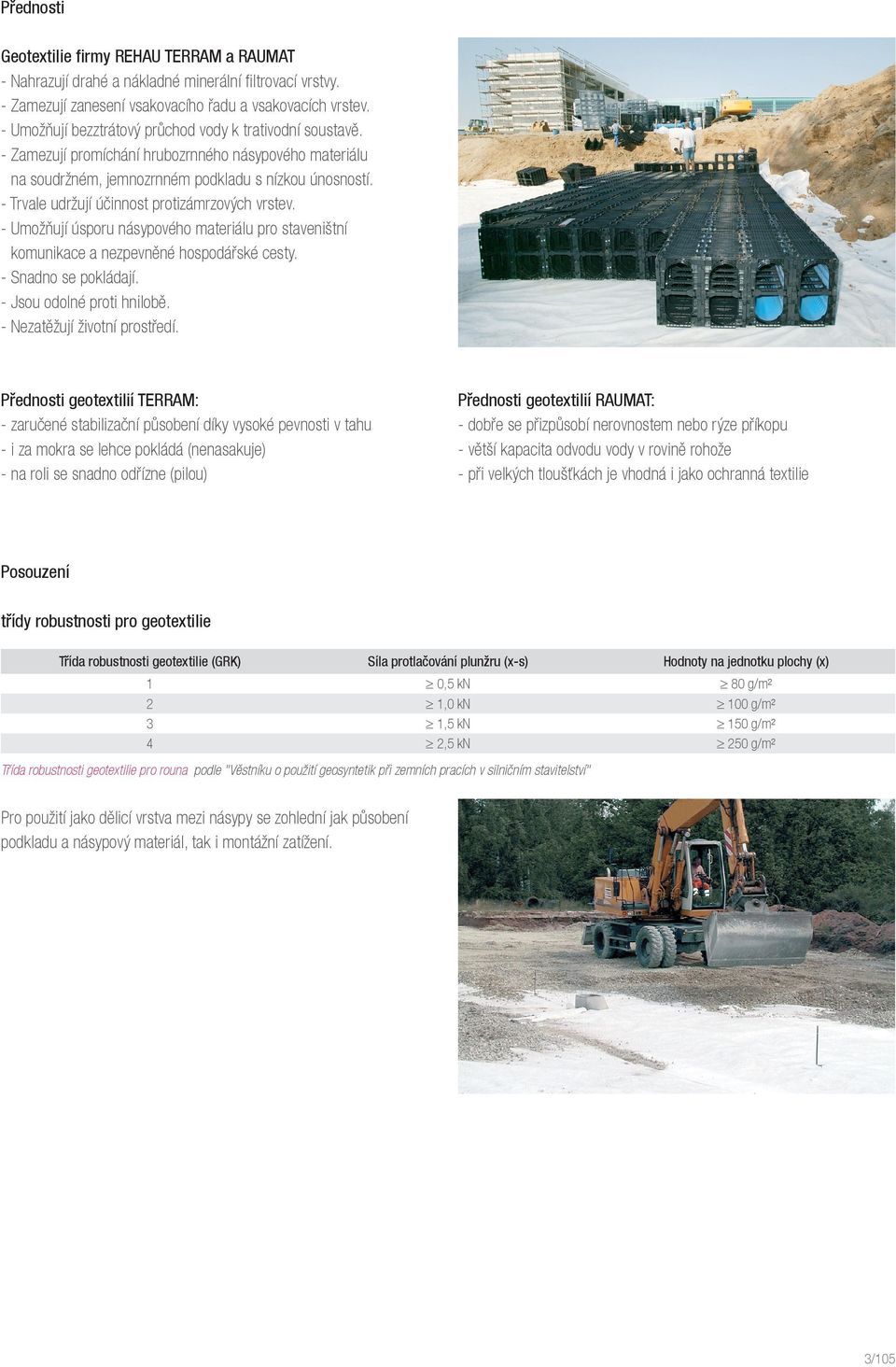

7 Přednosti Geotextilie firmy REHAU TERRAM a RAUMAT - Nahrazují drahé a nákladné minerální filtrovací vrstvy. - Zamezují zanesení vsakovacího řadu a vsakovacích vrstev. - Umožňují bezztrátový průchod vody k trativodní soustavě. - Zamezují promíchání hrubozrnného násypového materiálu na soudržném, jemnozrnném podkladu s nízkou únosností. - Trvale udržují účinnost protizámrzových vrstev. - Umožňují úsporu násypového materiálu pro staveništní komunikace a nezpevněné hospodářské cesty. - Snadno se pokládají. - Jsou odolné proti hnilobě. - Nezatěžují životní prostředí. Přednosti geotextilií TERRAM: - zaručené stabilizační působení díky vysoké pevnosti v tahu - i za mokra se lehce pokládá (nenasakuje) - na roli se snadno odřízne (pilou) Přednosti geotextilií RAUMAT: - dobře se přizpůsobí nerovnostem nebo rýze příkopu - větší kapacita odvodu vody v rovině rohože - při velkých tloušťkách je vhodná i jako ochranná textilie Posouzení třídy robustnosti pro geotextilie Třída robustnosti geotextilie (GRK) Síla protlačování plunžru (x-s) Hodnoty na jednotku plochy (x) ,5 kn 1,0 kn 1,5 kn 2,5 kn 80 g/m² 100 g/m² 150 g/m² 250 g/m² Třída robustnosti geotextilie pro rouna podle "Věstníku o použití geosyntetik při zemních pracích v silničním stavitelství" Pro použití jako dělicí vrstva mezi násypy se zohlední jak působení podkladu a násypový materiál, tak i montážní zatížení. 3/105

8 Případ použití Násypový materiál s kulatými zrny Násypový materiál s ostrými hranami AS 1 Případy použití, u kterých mechanické namáhání násypovým materiálem nemá vliv na volbu AS 2 hrubozrnné půdy nebo půdy se smíšenými zrny podle DIN (SW, SE, SI, GW, GE, GI, SU, SU*, GU, GU*) AS 3 hrubozrnné půdy nebo půdy se smíšenými zrny s kameny a bloky až do 40m.% hrubozrnné půdy nebo půdy se smíšenými zrny podle DIN (SW, SE, SI, GW, GE, GI, SU, SU*, GU, GU*) AS 4 hrubozrnné půdy nebo půdy se smíšenými zrny s kameny a bloky přes 40m.% hrubozrnné půdy nebo půdy se smíšenými zrny s kameny a bloky až do 40m.% AS 5 hrubozrnné půdy nebo půdy se smíšenými zrny s kameny a bloky přes 40m.% Namáhání geotextilií násypným materiálem 1) (Zdroj: "Věstník o použití geosyntetik při zemních pracích v silničním stavitelství", vydání 2005) 1) = Upravený násypný materiál (např. drcené horniny, recyklovaný stavební materiál) je nutno zatřídit dle velikosti a tvaru zrna Poznámka: Rozdělení podle tabulky platí pro případ, že podloží se skládá z jemnozrnných nebo písčitých půd (SW, SE, SI, SU*, SU). Pokud se geotextilie pokládá na půdě s hrubými nebo smíšenými zrny (GW, GE, GI, GU, GU*, GT, GT*), zvyšují se případy použití AS 2 až AS 4 vždy o jeden stupeň. Stupeň namáhání Ukládání násypového materiálu Zhutnění Namáhání stavebním provozem (násypová vrstva nad geotextilní dělicí vrstvou) AB 1 ručně nemá vliv žádný stavební provoz AB 2 strojně strojně očekávaná hloubka vyjetých kolejí < 5 cm AB 3 strojně strojně očekávaná hloubka vyjetých kolejí 5-15 cm AB 4 strojně strojně očekávaná hloubka vyjetých kolejí cm AB 5 strojně strojně očekávaná hloubka vyjetých kolejí > 30 cm Namáhání geotextilií zástavbou a stavebním provozem ((Zdroj: "Věstník o použití geosyntetik při zemních pracích v silničním stavitelství", vydání 2005) Typ Plošná hmotnost g/m 2 (± 10 %) ČSN EN 965 Tloušťka mm (± 10 %) při přítlaku 2 kpa ČSN EN ,5 2,8 3,0 3,9 4,5 4,8 5,5 6,0 7,0 8,0 Pevnost příčná (min.) ČSN EN ISO Pennost podélná (min.) ČSN EN ISO kn/m kn/m ,7 4,5 6,0 8,0 9, Tažnost příčná % (max.) ČSN EN ISO Tažnost podélná % (max.) ČSN EN ISO , CBR test (min.) ČSN EN ISO Pyramidální test (ø) ČSN EN 918 kn mm 0,8 1,4 1,8 2,2 2,5 3,0 3,5 3,6 6,5 7,5 7,1 7,0 6,5 10,5 9,0 7,3 6,0 4,8 0,6 2,9 Filtrační průliny O90 μm ± 20 % ČSN EN ISO Propustnost kolmo k rovině ne geo ČSN EN ISO m/s 12,4/ ,4/10 2 4,23/10 3 8,64/10 2 8,20/10 2 9,0/10 2 9,20/10 2 9,36/10 2 7,54/10 2 6,24/10 2 Propustnost v rovině při 200 kpa I.m -1.s -1 ČSN EN ISO ,1/10 3 5,86/10 4 1,27/10 3 1,28/10 3 1,35/10 3 1,65/10 3 2,61/10 3 3,52/10 3 1,07/10 3 1,42/10 4 šíře (max.) m 8,0 8,0 8,0 8,0 8,0 8,0 8,0 7,0 7,0 7,0 Rouna RAUMAT mechanicky zpevněná, RAUMAT E (střižové geotextilie z primárních vláken, barva bílá) 3/106

9 Příklad dimenzování: Je dáno: - staveništní dráha nad měkkým základem - hloubku vyjetých kolejí je nutno omezit na max. 5 cm - násypový materiál s ostrými hranami z hrubozrnného materiálu s podílem kamenů < 40 % Hledá se: - vhodný typ TERRAM nebo RAUMAT Řešení: - stupeň namáhání AB 2 - případ použití AS 3 - RAUMAT nebo TERRAM 1300 Účinnost filtru Pro trvalou funkci vsakovacího systému musí být dána mechanická účinnost filtru (schopnost zadržet půdu) a hydraulická účinnost filtru (propustnost vody). Při výběru filtračního rouna REHAU je nutno dbát na následující: - podmínky příslušné půdy: rozdělení zrn, u soudržných půd navíc index plasticity a stupeň konzistence - hydraulické nároky (přítok jednostranný/střídavý, směr přítoku, hydraulický gradient) - stavba (druh a konstrukce) - požadavky na bezpečnost - mechanické namáhání Hydraulický bezpečnostní stupeň II: Malé přítoky z různých stran a střední jednostranné přítoky Hydraulický bezpečnostní stupeň III: Jednostranné koncentrované přítoky a velkoplošné přítoky z různých stran, stejně jako pokud má selhání filtru negativní následky pro stavbu. Většinou lze použití při stavbě silnic přiřadit bezpečnostnímu stupni I. Zde musí u geotextilií platit: 0,06 mm O90,W 0,2 mm stejně požadované kv m/s. Pokud místní podmínky odpovídají požadavkům hydraulických bezpečnostních stupňů II a III, je nutno provést důkazy, které jsou pro tyto případy uvedeny ve "Věstníku". Ve "Věstníku o použití geosyntetik při zemních pracích v silničním stavitelství" se rozlišují tři případy použití: Hydraulický bezpečnostní stupeň I: Pokyny pro výběr Geotextilie firmy REHAU se používají v různých oblastech použití. Podle nich jsou určující různá kritéria: Pokud se má geotextilie použít především k oddělení různých půd (např. pod staveništními komunikacemi) a je nutno počítat s menším nebo větším mechanickým namáháním rouna, je třeba zjistit potřebnou třídu robustnosti geotextilie (GRK). V tomto případě doporučujeme použití geotextilii TERRAM a RAUMAT E. Pokud má být geoextilie použita především pro filtraci (např. v hloubkové drenáži) a účinnost filtru je rozhodujícím kritériem pro výběr, je nutno ji doložit. V tomto případě doporučujeme použít RAUMAT E. Pro použití jako filtrové rouno v hloubkových drenážích železničních tras Deutschen Bahn doporučujeme geotextilii TERRAM 1300 firmy REHAU. 3/107

10 SORTIMENT Rouna TERRAM termicky zpevněná, barva bílá TERRAM - výrobek firmy TERRAM Ltd.. 3/108

11 3.5.3 TERRAM KOMPOZITNÍ ROHOŽE 3/109

12 TECHNICKÉ INFORMACE Drenážní rohož TERRAM 1B1 je kompozitní geotextilie a skládá se z drenážního prvku a filtračního rouna. Slouží k odvodnění částí stavby ve styku s půdou, stejně jako k drenáži. Na základě její trojrozměrné struktury a její vysoké odolnosti proti tlaku se hodí i k ochraně izolačních pásů z umělé hmoty před mechanickým poškozením. Oblasti použití: - drenáž opěrných zdí a sklepních stěn - drenáž stěn tunelů - drenáž mostních opěr Přednosti: Přednosti oproti minerálním drenážním vrstvám z drobného štěrku nebo štěrku: - bez nákladného ukládání materiálu podle velikosti zrn - není nutné vícevrstvé ukládání (rouno + filtrační materiál + rouno) - redukce množství a dopravy materiálu - rychlá a jednoduchá montáž - neměnné vlastnosti materiálu díky průmyslové výrobě a firemní kontrole jakosti Přednosti oproti rohožím ze smotkového mulu nebo pěnové hmoty: - vysoká stabilita v tlaku - vysoký odtokový výkon i při vysokém zatížení - velmi malé změny odtokového výkonu při narůstající zátěži - kompaktní konstrukce, proto malý průměr role - neexistuje "pružinový efekt" při umístění krycí půdy - není nebezpečí "překlopení" - jen velmi malé tečení materiálu - velké a variabilní šířky rolí (až 4 m) Dimenzování: Odtokový výkon Dimenzování probíhá na základě Darcyho zákona propustnosti: v = k f i (m/s) Použité veličiny: v: filtrační rychlost (m/s) k f : propustnost (m/s) i: hydraulický gradient (-) Měrný odtok q drenážní rohože z toho vyplývá k: q = k f d i = Θ i (m²/s bzw. 10³ l/(m s)) Použité veličiny: d: tloušťka výrobku (m) Θ: Koeficient prostupnosti výrobku (m²/s bzw. 10³ l/(m s)) Důkaz lze provést např. dle Doporučení GDA" (Kapitola E 2-20 "Odvodňovací vrstvy v povrchových utěsňovacích systémech ). Zde se vypočítává z experimentálně zjištěného krátkodobého měrného odtoku s pomocí součinitele zúžení průřezu (např. pro zohlednění dlouhodobých vlastností tečení) a z bezpečnostního faktoru takzvaný jmenovitý měrný odtok a jmenovitý odtok. Ten se srovnává se skutečným odtokem prosáklé vody. 3/110

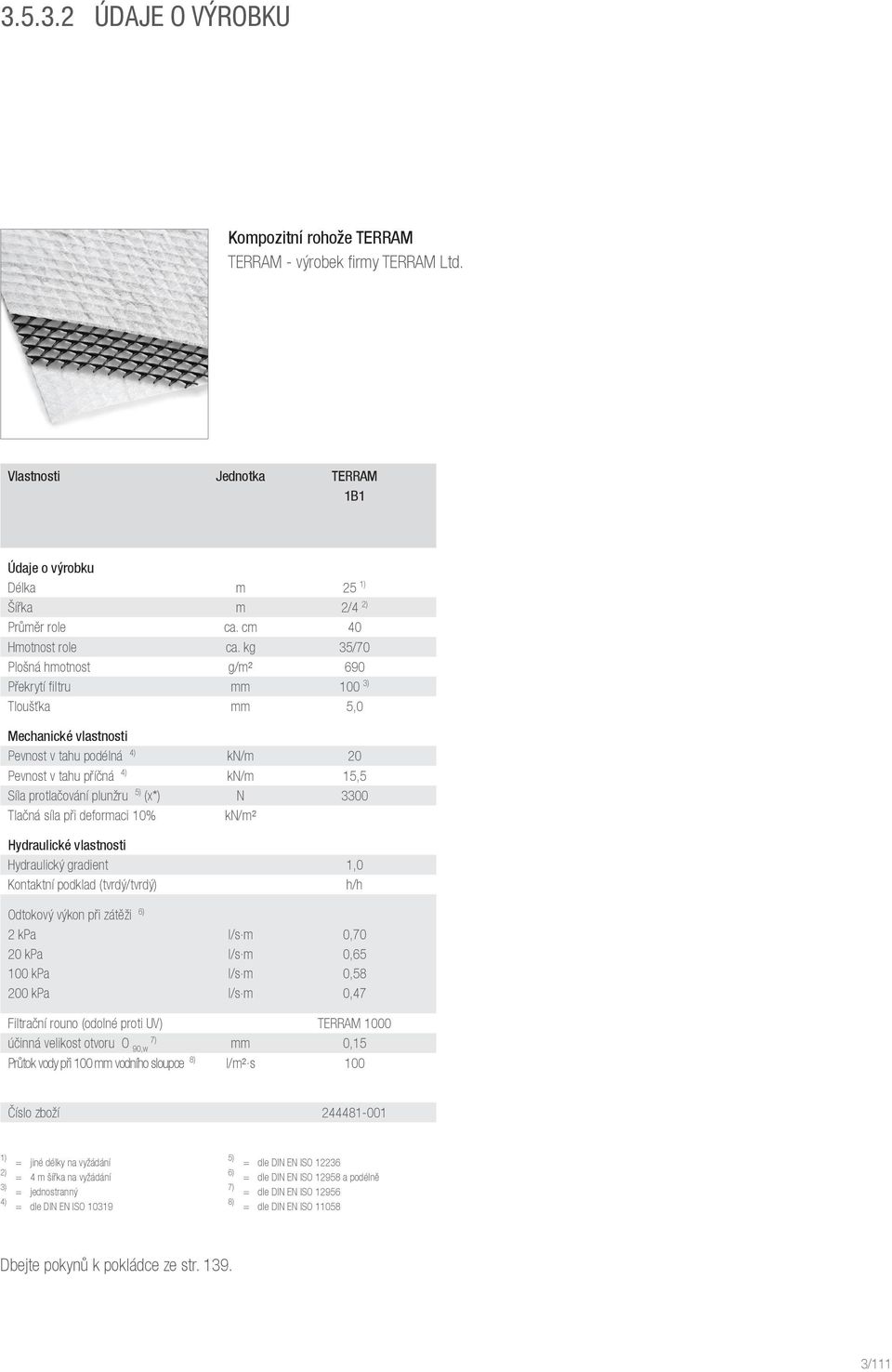

13 ÚDAJE O VÝROBKU Kompozitní rohože TERRAM TERRAM - výrobek firmy TERRAM Ltd. Vlastnosti Jednotka TERRAM 1B1 Údaje o výrobku Délka m 25 1) Šířka m 2/4 2) Průměr role ca. cm 40 Hmotnost role ca. kg 35/70 Plošná hmotnost g/m² 690 Překrytí filtru mm 100 3) Tloušťka mm 5,0 Mechanické vlastnosti Pevnost v tahu podélná 4) kn/m 20 Pevnost v tahu příčná 4) kn/m 15,5 Síla protlačování plunžru 5) (x*) N 3300 Tlačná síla při deformaci 10% kn/m² Hydraulické vlastnosti Hydraulický gradient 1,0 Kontaktní podklad (tvrdý/tvrdý) h/h Odtokový výkon při zátěži 6) 2 kpa 20 kpa 100 kpa 200 kpa l/s. m l/s. m l/s. m l/s. m 0,70 0,65 0,58 0,47 Filtrační rouno (odolné proti UV) TERRAM 1000 účinná velikost otvoru O 7) 90,w mm 0,15 Průtok vody při 100 mm vodního sloupce 8) l/m². s 100 Číslo zboží ) 2) 3) 4) = jiné délky na vyžádání = 4 m šířka na vyžádání = jednostranný = dle DIN EN ISO ) 6) 7) 8) = dle DIN EN ISO = dle DIN EN ISO a podélně = dle DIN EN ISO = dle DIN EN ISO Dbejte pokynů k pokládce ze str /111

14

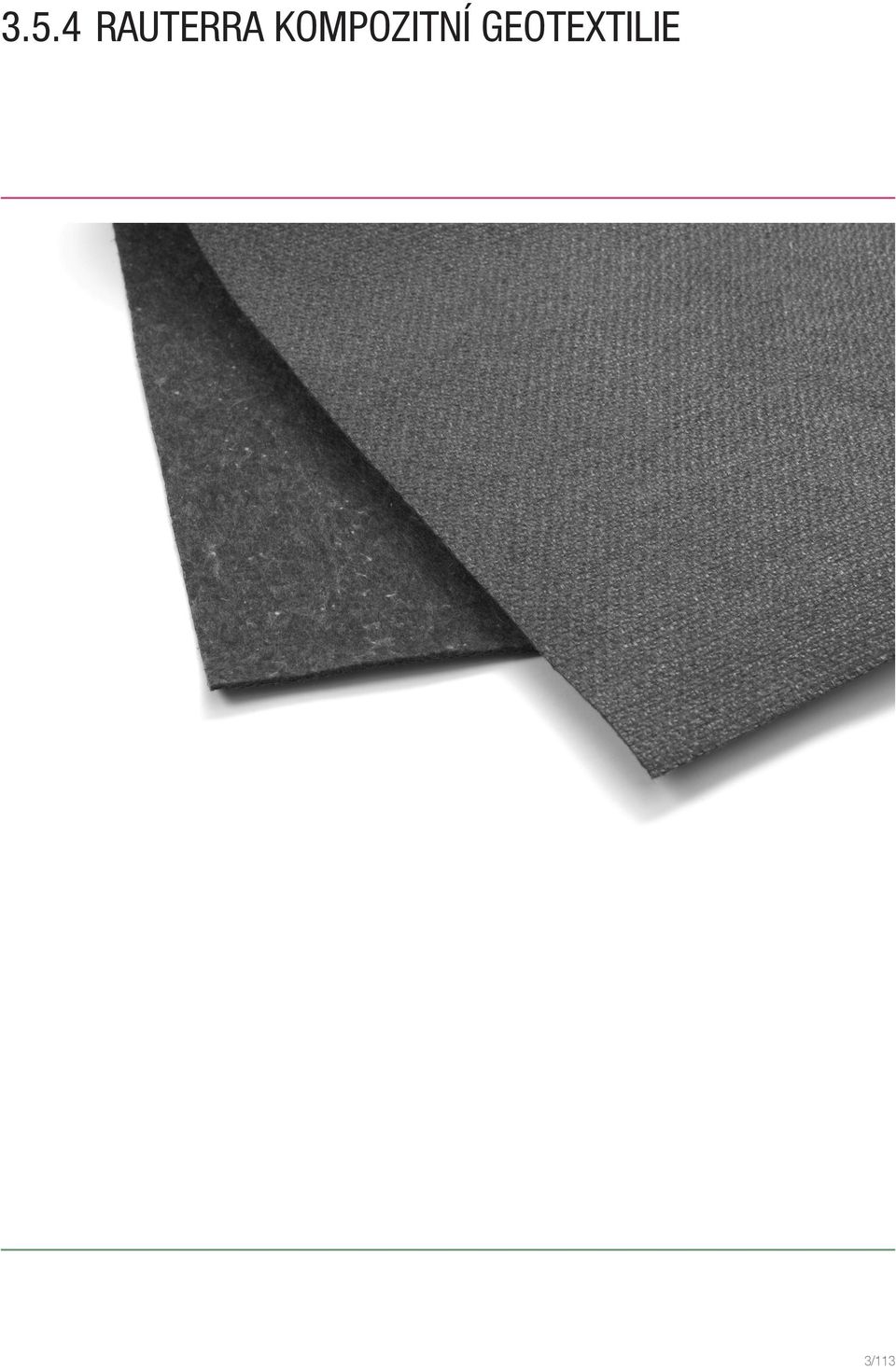

15 3.5.4 RAUTERRA KOMPOZITNÍ GEOTEXTILIE 3/113

16 TECHNICKÉ INFORMACE Zpevňování země pomocí geokompozitů RAUTERRA: Geokompozit RAUTERRA se skládá z páskové tkaniny z PP, která je pevná v tahu, a mechanicky zpevněné geotextilie z PP. RAUTERRA spojuje vyztužovací vlastnosti páskové tkaniny REHAU se separační, filtrovací a drenážní funkcí geotextilie RAUMAT. Oblasti použití Zpevnění nosné vrstvy při stavbě silnic a cest Zpevnění nosné vrstvy v železničním stavitelství 3/114

17 Přednosti pro stavitelství dopravních cest: - úspora materiálu na nosnou vrstvu - zvýšení existující nosnosti - velkoplošné vyrovnání sesedání - zvyšuje bezpečnost vůči zlomu podloží - zamezuje promíchání materiálu nosné vrstvy s jemnozrnným podkladem - zamezuje pronikání jemných částeček do protizámrzové vrstvy (čerpací účinek) - redukuje přetlak v pórech Přednosti pro stavitelství náspů: - kratší doba stavby díky rychlejšímu nasypání náspu - rovnoměrné zvýšení nosnosti díky rozložení zatížení - není nutná nákladná výměna půdy - ochrana přírodních zdrojů a redukce nákladů na dopravu - nižší stavební náklady - urychluje konsolidaci podkladu - zamezuje propadání materiálu náspu do podkladu Přednosti při stavbě skládek: - vyrovnání sesedání díky rozložení zatížení - chrání minerální utěsnění proti sesedání - zamezuje promíchání minerálního těsnění s vyrovnávací vrstvou 3/115

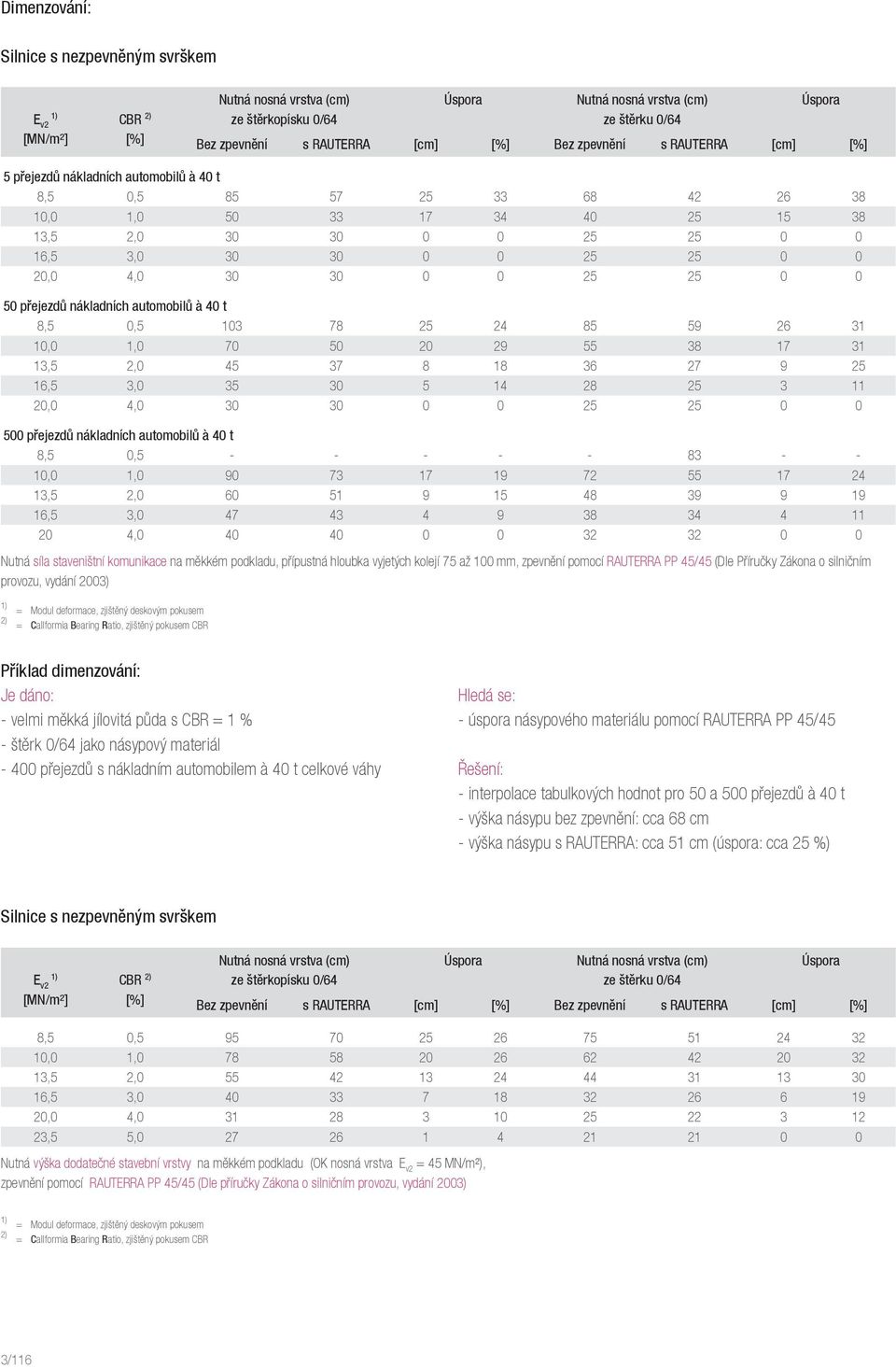

18 Dimenzování: Silnice s nezpevněným svrškem E v2 1) [MN/m²] CBR 2) [%] Nutná nosná vrstva (cm) ze štěrkopísku 0/64 Úspora Nutná nosná vrstva (cm) ze štěrku 0/64 Úspora Bez zpevnění s RAUTERRA [cm] [%] Bez zpevnění s RAUTERRA [cm] [%] 5 přejezdů nákladních automobilů à 40 t 8,5 0, ,0 1, ,5 2, ,5 3, ,0 4, přejezdů nákladních automobilů à 40 t 8,5 0, ,0 1, ,5 2, ,5 3, ,0 4, přejezdů nákladních automobilů à 40 t 8,5 0, ,0 1, ,5 2, ,5 3, , Nutná síla staveništní komunikace na měkkém podkladu, přípustná hloubka vyjetých kolejí 75 až 100 mm, zpevnění pomocí RAUTERRA PP 45/45 (Dle Příručky Zákona o silničním provozu, vydání 2003) 1) 2) = Modul deformace, zjištěný deskovým pokusem = Callformia Bearing Ratio, zjištěný pokusem CBR Příklad dimenzování: Je dáno: - velmi měkká jílovitá půda s CBR = 1 % - štěrk 0/64 jako násypový materiál přejezdů s nákladním automobilem à 40 t celkové váhy Hledá se: - úspora násypového materiálu pomocí RAUTERRA PP 45/45 Řešení: - interpolace tabulkových hodnot pro 50 a 500 přejezdů à 40 t - výška násypu bez zpevnění: cca 68 cm - výška násypu s RAUTERRA: cca 51 cm (úspora: cca 25 %) Silnice s nezpevněným svrškem E v2 1) [MN/m²] CBR 2) [%] Nutná nosná vrstva (cm) ze štěrkopísku 0/64 Úspora Nutná nosná vrstva (cm) ze štěrku 0/64 Úspora Bez zpevnění s RAUTERRA [cm] [%] Bez zpevnění s RAUTERRA [cm] [%] 8,5 0, ,0 1, ,5 2, ,5 3, ,0 4, ,5 5, Nutná výška dodatečné stavební vrstvy na měkkém podkladu (OK nosná vrstva E v2 = 45 MN/m²), zpevnění pomocí RAUTERRA PP 45/45 (Dle příručky Zákona o silničním provozu, vydání 2003) 1) 2) = Modul deformace, zjištěný deskovým pokusem = Callformia Bearing Ratio, zjištěný pokusem CBR 3/116

19 Vystaveno dle RSTO 45 MN/m² 45 MN/m² dodatečná nosná vrstva dodatečná nosná vrstva Úspora RAUTERRA 10 MN/m² Vystaveno dle RSTO podklad podklad bez RAUTERRA s RAUTERRA Úspora materiálu nosné vrstvy s RAUTERRA Železniční spodek Zpevnění se zpravidla umisťuje mezi podložím a nosnou vrstvou. Je nutné dimenzovat nosnou vrstvu vzhledem k mrazům a dovolenému zatížení. Směrodatná je vyšší hodnota. Dimenzování na mráz Projektovaná rychlost [km/h] Oblast působení mrazu I II III Bez RAUTERRA s RAUTERRA Bez RAUTERRA s RAUTERRA Bez RAUTERRA s RAUTERRA < Nutná síla protizámrzové vrstvy železniční trati, s a bez RAUTERRA PP 45/45 (dle EBGEO, vydání 1997.) Dimenzování na dovolené zatížení E u [MN/m²] Nutná nosná vrstva (cm) při erf E O = 50 MN/m² Úspora Nutná nosná vrstva (cm) při erf E O = 80 MN/m² Úspora Bez zpevnění s RAUTERRA [cm] [%] Bez zpevnění s RAUTERRA [cm] [%] Požadovaná tloušťka nosné vrstvy, s a bez RAUTERRA PP 45/45 (dle EBGEO, vydání 1997) 3/117

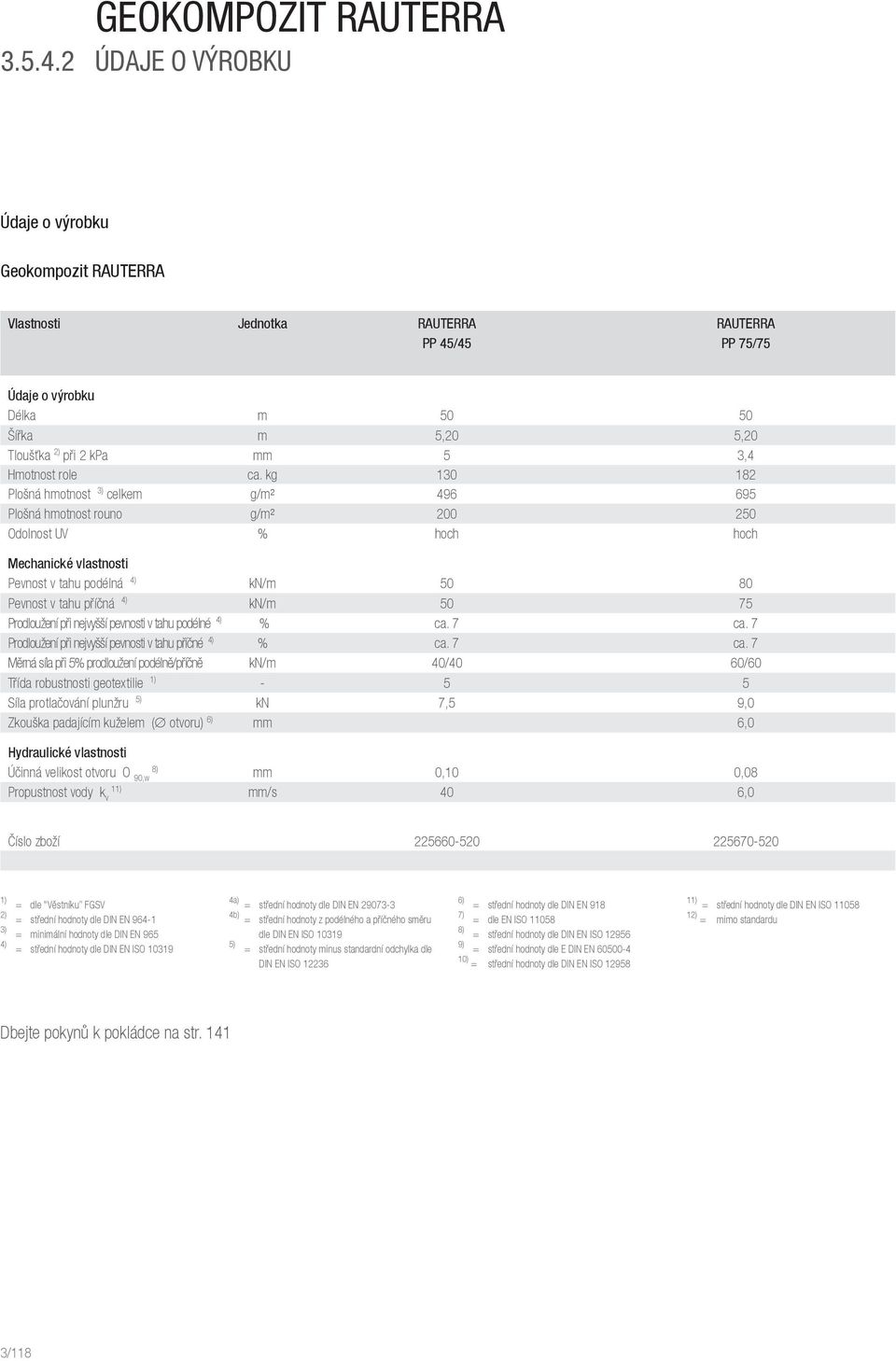

20 GEOKOMPOZIT RAUTERRA ÚDAJE O VÝROBKU Údaje o výrobku Geokompozit RAUTERRA Vlastnosti Jednotka RAUTERRA PP 45/45 RAUTERRA PP 75/75 Údaje o výrobku Délka m Šířka m 5,20 5,20 Tloušťka 2) při 2 kpa mm 5 3,4 Hmotnost role ca. kg Plošná hmotnost 3) celkem g/m² Plošná hmotnost rouno g/m² Odolnost UV % hoch hoch Mechanické vlastnosti Pevnost v tahu podélná 4) kn/m Pevnost v tahu příčná 4) kn/m Prodloužení při nejvyšší pevnosti v tahu podélné 4) % ca. 7 ca. 7 Prodloužení při nejvyšší pevnosti v tahu příčné 4) % ca. 7 ca. 7 Měrná síla při 5% prodloužení podélně/příčně kn/m 40/40 60/60 Třída robustnosti geotextilie 1) Síla protlačování plunžru 5) kn 7,5 9,0 Zkouška padajícím kuželem ( otvoru) 6) mm 6,0 Hydraulické vlastnosti Účinná velikost otvoru O 8) 90,w mm 0,10 0,08 Propustnost vody k 11) v mm/s 40 6,0 Číslo zboží ) 2) 3) 4) = dle "Věstníku FGSV = střední hodnoty dle DIN EN = minimální hodnoty dle DIN EN 965 = střední hodnoty dle DIN EN ISO a) = střední hodnoty dle DIN EN b) = střední hodnoty z podélného a příčného směru dle DIN EN ISO ) = střední hodnoty minus standardní odchylka dle DIN EN ISO ) = střední hodnoty dle DIN EN 918 7) = dle EN ISO ) = střední hodnoty dle DIN EN ISO ) = střední hodnoty dle E DIN EN ) = střední hodnoty dle DIN EN ISO ) = střední hodnoty dle DIN EN ISO ) = mimo standardu Dbejte pokynů k pokládce na str /118

21 3.5.5 ARMAPAL VYZTUŽENÍ ASFALTU 3/119

22 TECHNICKÉ INFORMACE ARMAPAL je výztužná textilie ze skelných vláken pro asfalt, je určená pro zpevnění asfaltovaných dopravních ploch. Oblasti použití: Částečná nebo celoplošná sanace asfaltovaných dopravních ploch pro zpevnění nového asfaltového povrchu Přednástřikový prostředek / živičná emulze ARMAPAL G nebo GL nebo plus předprofilovaný starý povrch vozovky Krycí vrstva Ložná vrstva Stávající krycí vrstva Sanovaná krycí vrstva ARMAPAL G Živičná emulze Ložná i nosná vrstva Základ Celoplošná sanace pomocí ARMAPAL Částečná sanace pomocí ARMAPAL Rozšiřování asfaltovaných dopravních ploch ke zpevnění oblasti napojení Nová krycí vrstva Stará krycí vrstva Stará ložná vrstva ARMAPAL G Živičná emulze Nový podklad silnice Stávající podklad silnice Dodatečná stavba příkopů pro potrubí nebo vedení v asfaltovaných dopravních plochách ke zpevnění ploch nad okraji příkopů Krycí vrstva Ložná / nosná vrstva ARMAPAL G Podklad Překrytí betonových vozovek asfaltovou krycí vrstvou pro celoplošné zpevnění nového povrchu Krycí vrstva Ložná / nosná vrstva Stará betonová silnice ARMAPAL GL nebo plus Živičná emulze 3/120 Dilatační spára Vyrovnávací vrstva

23 Přednosti: Výztužná textilie pro asfalt firmy REHAU: ARMAPAL - přebírá tahová napětí, která se vyskytují v asfaltovém svršku a přes větší plochu je opět odbourává - zlepšuje dynamickou zatížitelnost a únavové vlastnosti živičných vrstev - zpomaluje tvorbu trhlin nad připojovacími spárami při rozšíření vozovky a výkopech pro vedení - snižuje a zpomaluje tvorbu reflexních trhlin - prodlužuje 3-4x sanační intervaly oproti nezpevněnému asfaltu - redukuje v dlouhodobém horizontu významně sanační náklady ARMAPAL plus nabízí ve srovnání s typem G větší spolehlivost při pokládce a větší komfort montáže. U tohoto typu lze proto vypustit posyp směsí přímo po montáži geotextilie. Tím se sníží spotřeba a náklady na montáž. Zvláštní přednost ARMAPAL plus: mřížka je oboustranně kašírovaná 140 tenkou geotextilií, která se při pokládce asfaltu rozpustí. Tím je umožněno optimální proniknutí asfaltových vrstev skrz oka mřížky Střední délka trhlin [mm] itterbewehrun ,2 0 0,6 0,4 0,8 1 Počet změn zátěže x 1 Mio bez zpevnění geomřížkou s polyesterovou mřížkou s ARMAPAL-em Diagram: Šíření trhlin v živičné vrstvě pod dynamickým zatížením, s a bez zpevnění asfaltu (dle výzkumu SWK Pavement ARMAPAL GL Engineering) 10/10 80 Polyestergewebe 6/6 REHAU ARMAPAL 60 ARMAPAL GL 5/5 40absor- má minimální mezní protažení asi cca 2 % a je proto schopný bovat tahové napětí i při malých prodlouženích, která jsou přípustná pro asfaltové vrstvy (na rozdíl od umělohmotných mřížek nebo textilií) 20 - je odolný proti vysokým teplotám až do 840 C a proto je vhodný také pro použití do litého asfaltu 0 Plochy zpevněné ARMAPALEM lze později bez problémů opět odfrézo0 vat (na rozdíl od ploch, které jsou zpevněné polyesterovými mřížkami); vyfrézovaný materiál s ARMAPALEM lze v případě potřeby také znovu použít Pevnost v tahu [kn/m] Polyesterová mřížka Prodloužení [%] ARMA ARMA Diagram: Diagram tažné síly - prodloužení pro ARMAPAL (a polyesterovou textilii) 3/121 14

24 ÚDAJE O VÝROBKU Dbejte pokynů k pokládce ze strany 142 3/122
