1 Color accuracy of print reproduction Jan Kaiser Fomei a.s. Machkova Hradec Králové Kaiser@fomei.com Technical Computing Prague 28

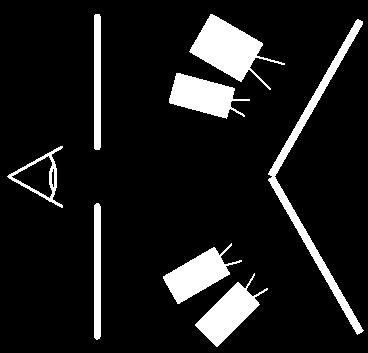

2 Metamerism color matching experiment T S f = S T Pa( f) P = [p 1, p 2, p 3 ] primaries spectra used in experiment a(f) relative intensities of primaries S N x 3 cones matrix with N > 3 many solutions f spectrum of tunable matched light (N-vector) Fomei a.s. Hradec Králové Colorimetric independency of p 1, p 2, p 3 is equivalent to linear independency of S T p 1, S T p 2, S T p 3 vectors

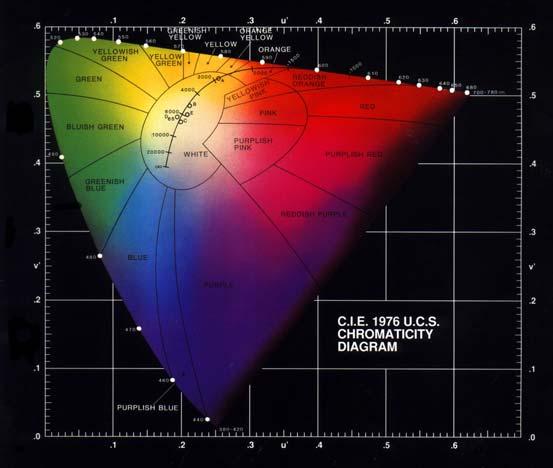

3 Fomei a.s. Hradec Králové Color spaces CIE XYZ, CIE u v, CIE *a*b* ΔE ab = ( * * ) 2 + ( a * a * ) 2 + ( b * b * ) 2 R O R O R O

Key parts of STUDIO Professional calibrated monitor proof ICC profiles

STUDIO Professional is certificated by the Czech Metrology Institute

image data 8/16bit RGB/CMYK JPEG/TIFF/PDF print data 1bit CMYK TIFF

made by Fomei calibrated printer Epson Stylus PRO Studio media IFORD

265 mm (1 mil) odstín (CIE-AB) 95.5, -.4, -4.5 lesk 6 24 % opacita > 98.

media Ilford Epson Stylus PRO printers Pigmented inks Epson UltraChrome

4 Key parts of STUDIO Professional calibrated monitor proof ICC profiles To leave out only one part means do not meet professional results. STUDIO Professional is certificated by the Czech Metrology Institute and Czech Technical University in Prague. image data 8/16bit RGB/CMYK JPEG/TIFF/PDF print data 1bit CMYK TIFF IFORD Pearl P255 CMYK RIP Onyx photography / proofs output ICC profiles made by Fomei calibrated printer Epson Stylus PRO Studio media IFORD parametr hodnota gramáž 255 g/m 2 tloušťka.265 mm (1 mil) odstín (CIE-AB) 95.5, -.4, -4.5 lesk 6 24 % opacita > 98.5 % part of STUDIO Professional manufacturer Fomei a.s. Hradec Králové RIP Onyx RipCenter/PosterShop/ProductionHouse Ink-jet media Ilford Epson Stylus PRO printers Pigmented inks Epson UltraChrome / K3 Measuring sw&hw GretagMacbeth / Matlab Calibrations of media & printers and display ONYX Graphics IFORD Imaging Switzerland GmbH Seiko Epson Corporation Seiko Epson Corporation Gretag-Macbeth GmbH / The MathWorks Fomei a.s.

Absence of grey areas means, that all colours printable by offset printer are

Studio printer reproduces also colours, which cannot be reproducible on the

5 STUDIO PROFESSIONA vs. offset printer - gamuts comparison Studio system prints all colours of EU v2, but vice versa it is not true. It means that GAMUT of Studio system is bigger than EU coated v2. Absence of grey areas means, that all colours printable by offset printer are reproducible by STUDIO PROFESSIONA printer with margin Grey areas tell that Studio printer reproduces also colours, which cannot be reproducible on the offset printer Studio printer meets task of top-quality proofing device for DTP and pre-press centres. EU Coated v2 to Studio Studio to EU Coated v2 Fomei a.s. Hradec Králové STUDIO Gloss G28 vs. Euroscale Coated v2

(monitor, RGB) and subtractive (printer, CMYK) devices are

Grey areas mark regions of colours, which are

colours prints they deal with regions of primary additive

but cannot be visualised by monitor they deal with region

effect is fact, that monitor never displays all print

which are not printable, but are visualisable on the

Hradec Králové monitor to Studio STUDIO Gloss G28 vs.

6 STUDIO PROFESSIONA - subtractive vs. additive colour devices Nothing is ideal, between additive (monitor, RGB) and subtractive (printer, CMYK) devices are fundamental differences. Grey areas mark regions of colours, which are visualiseable on the monitor, but printer cannot such colours prints they deal with regions of primary additive colours Red, Green, Blue Grey areas mark regions of colours, which are reproducible by Studio printer, but cannot be visualised by monitor they deal with region of primary print colours Cyan, Magenta, Yellow One of the effect is fact, that monitor never displays all print colours and vice versa, there are regions of colours, which are not printable, but are visualisable on the monitor. Fomei a.s. Hradec Králové monitor to Studio STUDIO Gloss G28 vs. monitor Studio to monitor Then STUDIO PROFESSIONA provides so-called proofing ICC profiles, which maximize effect of soft-proofing task on the monitor.

7 Fomei a.s. Hradec Králové IT8.7-3 CMYK Target

8 Fomei a.s. Hradec Králové Absolute colorimetric accuracy CMYK to CMYK separation ISO Coated v2 absolute IFORD Pearl 255 print measuring, analysis Av(ΔE ab ) total / best 9% / worst 1% 1.71 / 1.51 / 3.5 σ(δe ab ) total / best 9% / worst 1%.86 /.6 /.8 Max(ΔE ab ) total / best 9% 6.82 / 2.7 ISO Coated v2 absolute RGB to CMYK separation srgb absolute IFORD Pearl 255 Av(ΔE ab ) total / best 9% / worst 1% 1.87 / 1.69 / 3.51 σ(δe ab ) total / best 9% / worst 1%.8 /.57 /.66 Max(ΔE ab ) total / best 9% 5.86 / 2.85 print measuring analysis

9 Fomei a.s. Hradec Králové BW target + perceptual approach perceptual Adobe RGB (1998) IFORD Pearl 255 measuring, analysis print RGB / CIE-ab CMYK / CIE-ab spectral data / CIE-ab

10 Achromatic axe Průběh šedého klínu v CIE-ab diagramu - polynomická regrese b -6-6 a Fomei a.s. Hradec Králové

11 Fomei a.s. Hradec Králové Original data Průběh šedého klínu v rovině a - 52 měření a 1 Průběh šedého klínu v rovině b - 52 měření CIE-ab of paper = 95.5 a = -.4 b = b 1 Průběh šedého klínu - 52 měření měření

12 Fomei a.s. Hradec Králové Polynomial fitting Průběh šedého klínu v rovině a - polynomická regrese a 1 Průběh šedého klínu v rovině b - polynomická regrese CIE-ab of paper = 95.5 a = -.4 b = b 1 Průběh šedého klínu - polynomická regrese měření

13 Summary Inkjet médium Ilford OmniJet Pearl P255 je v systému STUDIO Professional precizně kalibrované a separace CMYK CMYK i RGB CMYK jsou v daném RIPu bezproblémové. Pokud by byly výše uvedené chyby přibližně dvojnásobné, reprodukci by již nebylo možné označit za věrnou a nesplňovala by kritéria ISO normy o digitálním nátisku. Takové chyby by ukazovaly na jednu z pravděpodobných příčin barevně nevěrné reprodukce: a) nepřesnost sondy, pomocí které vznikal vyšetřovaný tiskový profil nebo b) nevhodně zvolený algoritmus měření / generování vyšetřovaného tiskového profilu. Z charakteru výsledku lze dále rozpoznat, zda se jedná o chybu nahodilou či systematickou. Jestliže je např. profilace vyšetřovaného tiskového systému přesná sama na sebe, tj. při absolutní kolorimetrické konverzi CIE *a*b* ICC profil CIE *a*b* dojde k malému a uniformnímu barevnému zkreslení, avšak nátisk ISO Coated v2 ICC profil CIE *a*b* vykazuje rušivé kolorimetrické zkreslení, jedná se o nevhodně zvolený algoritmus měření / generování ICC profilu se zavlečenou systematickou chybou. Přesnost reprodukce při absolutně kolorimetrickém přístupu již předurčuje i kvalitní reprodukci při perceptuálním (fotografickém) přístupu, což bylo také ověřeno. References Fraser B., Murphy Ch., Bunting F. Real World Color Management, 23 Sharma, G. Digital Color Imaging Handbook, CRC Press 23 J. Kaiser. Colorimetric Aspects of the Future Imaging Systems. Ph.D. thesis, FEE CTU in Prague, 25. J. Kaiser, K. Fliegel, A. Vajčner. Certifikáty kvality systému STUDIO Professional, dokument Fomei a.s., 27 Fomei a.s. Hradec Králové
