1 Rozhraní diskových pamětí 1

2 Cíl přednášky Prezentovat vývoj rozhraní diskových pamětí. Na příkladech ukázat principy konstrukce diskových rozhraní. Na příkladech ukázat principy komunikace přes disková rozhraní. Naučit se porozumět principům řízení diskových pamětí a obecně periferních zařízení. Při prezentaci budou použity příklady jak moderních typů rozhraní, tak i těch, která se dnes nepoužívají tyto informace budou zobecněny. 2

3 Rozhraní ST 506/412 Filozofie řízení obdobná jako u diskety - disk je bez vlastní inteligence a k práci vyžaduje podporu řadiče. Řadič je umístěn v konektoru systémové sběrnice, s diskovými pamětmi (jsou dvě) je spojen kabely. - kabelem řídicím - oběžníkový kabel (řadič disk1 disk2). - kabelem datovým směrový kabel - z řadiče do každého disku vlastní kabel. 3

4 Architektura propojenířadiče a diskové paměti přes rozhraní ST506/412 oběžníkový (řídicí) kabel disk 1 systémová deska řadič ST506 disk 2 konektor systémové sběrnice ISA směrové (datové) kabely 4

5 Charakteristické signály rozhraní ST 506/412 Signály výstupní, tzn. z řadiče do diskové jednotky: - řízení diskové jednotky, - data, - z množiny signálů lze usoudit o úrovni řízení diskové jednotky. Signály výstupní: - většinou hlášení o stavu diskové jednotky, - data. Metoda záznamu MFM. 5

6 Signály z řadiče do disku označení signálu STEP DIRIN DS 0 1 (Drive Select) HS 0 2 (Head Select) WG (Write Gate) MFMRD WRITE DATA RWC - Reduced Write Current Signály výstupní funkce proveď krok vystavovacího mechanismu (o jednu stopu) řízení směru vystavení adresa diskové jednotky adresa hlavy (povrchu) zápis dat na disk (ovládání zápisového hradla) data zapisovaná na disk serializovaná a zakódovaná data (spolu se synchronizací) zápis sníženým proudem 6

7 Charakteristika výstupních signálů Jde o signály, jimiž je disk řízen. Velmi nízká úroveňřízení např. signál STEP -řadič musí vložit do tohoto signálu puls vystaví se o jednu stopu nízká úroveň schopnosti realizovat operace autonomně. Adresace diskové jednotky a hlavy. V rozhraní není adresace cylindru (viz funkce signálu STEP). 7

8 Vstupní signály rozhraní ST 506/412 Signály z diskové jednotky do řadiče stav a čtená data označení signálu READY DSELECTED funkce motor diskové mechaniky dosáhl jmenovitých otáček indikace vybrané jednotky SC (Seek Complete) TRACK 000 INDEX WF (Write Fault) MFMRD READ DATA informace o skončení vystavení a ustálení vystavovacího mechanismu indikace polohy vystavovacího mechanismu na vnější stopě indikace počátku stopy diskovou operaci není možno pro chybu dokončit data čtená z disku spolu se synchronizací 8

9 Charakteristika vstupních signálů Hlášení o stavu jednotky. Posloupnost pulsůčtených z mg. vrstvy (MFMRD READ DATA) data spolu se synchronizací: - Dekódovací obvod byl součástířadiče, což byla konvence využívaná u předcházejících typů rozhraní diskových pamětí, platila i v rozhraní ST Data se přenášela z diskové jednotky do řadiče sériově po kabelu, teprve v řadiči se separovala data od synchronizace, nevýhodné z hlediska možného vzniku poruch a zvyšování kmitočtu záznamu. Signál DSELECTED adresovaná disková jednotka hlásila, že svou adresu rozpoznala. 9

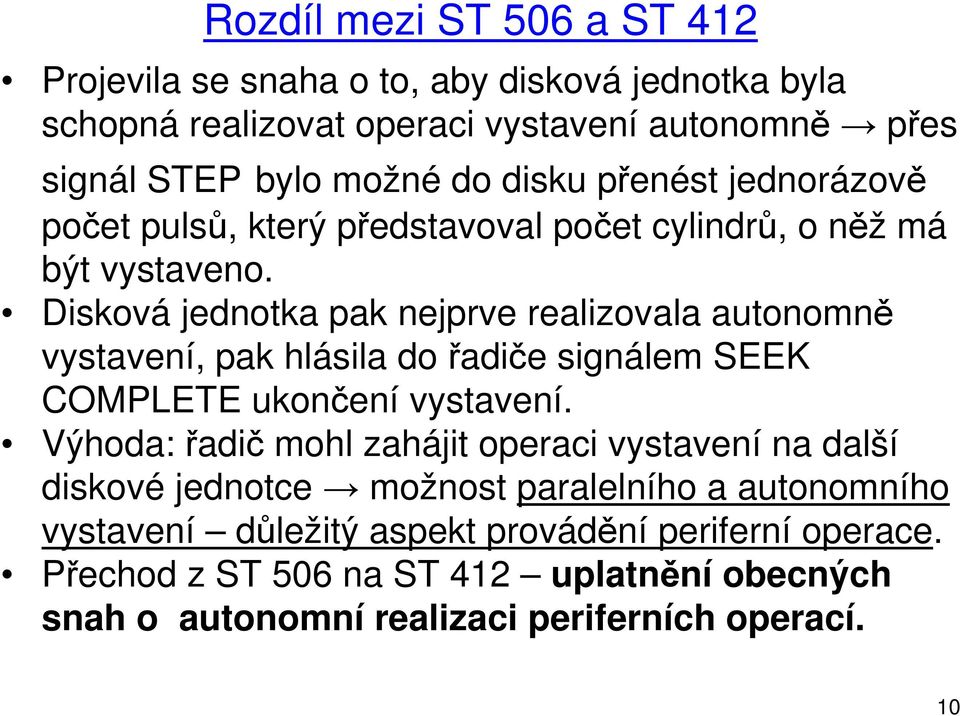

10 Rozdíl mezi ST 506 a ST 412 Projevila se snaha o to, aby disková jednotka byla schopná realizovat operaci vystavení autonomně přes signál STEP bylo možné do disku přenést jednorázově počet pulsů, který představoval počet cylindrů, o něž má být vystaveno. Disková jednotka pak nejprve realizovala autonomně vystavení, pak hlásila do řadiče signálem SEEK COMPLETE ukončení vystavení. Výhoda: řadič mohl zahájit operaci vystavení na další diskové jednotce možnost paralelního a autonomního vystavení důležitý aspekt provádění periferní operace. Přechod z ST 506 na ST 412 uplatnění obecných snah o autonomní realizaci periferních operací. 10

11 Rozhraní ESDI Enhanced Small Device Interface. Rozdíl oproti ST506/412 - mechanika disku obsahuje kódovací obvod i datový separátor, tzn. data jsou sice přenášena z řadiče do disku (i v opačném směru) odděleně, ale sériově, serializér i deserializér jsou součástířadiče => možnost zvyšovat kmitočet záznamu. Shoda ve zbývajících signálech s rozhraním ST 506. Metoda záznamu - RLL 2,7. 11

12 Rozhraní IDE IDE Integrated Drive Electronics. Vlastnosti: - řadič disku integrován do stejné jednotky jako disková mechanika, - rozhraní mezi počítačem a diskem podmnožina signálů systémové sběrnice ISA, - registry řadiče jsou přes kabel IDE programově dostupné z procesoru (instrukce IN/OUT), - kódovací a dekódovací obvod jsou součástířadiče (stejně jako dříve), ten však tvoří s diskem jednu jednotku oba prvky jsou tak blízko Č/Z hlav možnost pracovat s vyššími frekvencemi při záznamu/čtení, - efektivnější řízení cylinder skew a head skew (není komunikace přes kabel, např. při přepínání hlav), - každá disková jednotka má svůj řadič na rozdíl od ST 506, kde řadičřídil dvě diskové jednotky veškeréřízení disku IDE je rychlejší. 12

13 Architektura IDE systémová deska Adaptér IDE disk 1 s řadičem disk 2 s řadičem konektor systémové sběrnice ISA Adaptér IDE přenos podmnožiny signálů sběrnice ISA do rozhraní IDE (kabelu) Kabel IDE vede z adaptéru do disku 1, dále do disku 2 Další pojem pro IDE pojem ATA (AT attachment) 13

14 Posloupnost řízení a realizace diskové operace procesor řadič disku disková jednotka systémová sběrnice Rozdíly v komunikaci mezi ST 506 a IDE: - Činnost mezi procesorem a řadičem disku není odlišná vkládání parametrů periferní operace do registrů řadiče. - - Odlišnost nastane v komunikaci mezi řadičem a diskovou jednotkou v úrovni řízení např. operace vystavení, ve schopnosti zahájit postupně operace na více discích a čekat na jejich ukončení. - Tyto vlastnosti lze vyčíst ze struktury rozhraní. 14

15 Srovnání architektur ST 506 a IDE procesor, systémová deska, konektor systémové sběrnice řadič disku ST 506 Kabel ST 506 signály typické pro diskovou paměť disková jednotka ST 506 procesor systémová deska IDE Kabel IDE podmnožina signálů sběrnice ISA řadič disku disk IDE disková jednotka Tento stav trvá i v počítači se sběrnicí PCI podpořeno čipovou sadou. 15

16 Architektura IDE v počítači se sběrnicí PCI Čipová sada: northbridge + southbridge procesor FSB (Front Side Bus) Northbridge (severní most) Disky IDE se svými řadiči kabel IDE sběrnice PCI Southbridge (jižní most) 16

17 Registrový model disku IDE Typy informace uložená v registrech řadiče disku IDE - řídicí informace (kód příkazu, parametry příkazu) - data - stavová informace (informace o stavu disku) Adresy registrů (10 bitů): - registry primární brány obsazují adresy 1F0h- 1F7h, - registry sekundární brány obsazují adresy 170h - 177h. 17

18 Registry řadiče IDE Řízení Command Register (registr příkazu) adr. 1F7/177, Cylinder High Register (horníčást čísla cylindru) adr. 1F5/175, Cylinder Low Register (dolníčást čísla cylindru) - 1F4/174, Device Control Register (registr řízení zařízení), Device/Head Register (registr jednotky/hlavy) - 1F6/176, Feature Register (registr parametrů) - 1F1/171, Sector Count Register (počet sektorů) - 1F2/172, Sector Number Register (číslo sektoru) - 1F3/173, Stavová informace Status register (stavový registr), Error register (chybový registr), Data Data Register (registr dat) - 1F0/170 18

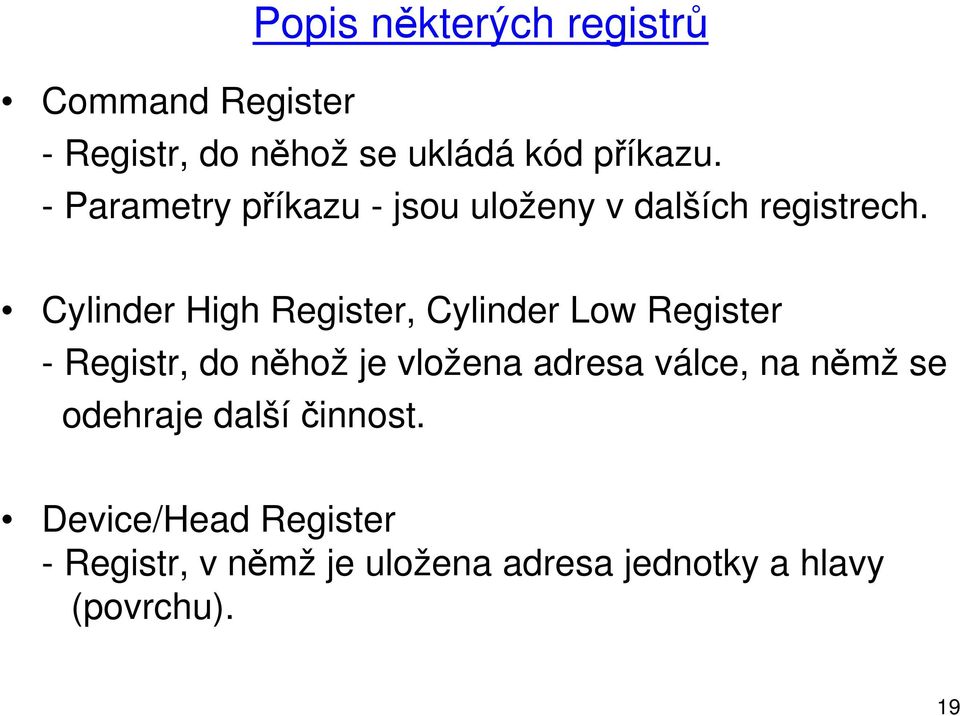

19 Popis některých registrů Command Register - Registr, do něhož se ukládá kód příkazu. - Parametry příkazu - jsou uloženy v dalších registrech. Cylinder High Register, Cylinder Low Register - Registr, do něhož je vložena adresa válce, na němž se odehraje další činnost. Device/Head Register - Registr, v němž je uložena adresa jednotky a hlavy (povrchu). 19

20 Popis některých registrů - pokračování Sector Number Register -Číslo počátečního sektoru, od něhož bude zahájena datová operace. Sector Count Register - Registr, v němž je uložen počet sektorů, nad nimiž bude provedena datová operace. Feature Register - Registr, do něhož je možné vložit další parametry příkazu dříve označovány jako tzv. modifikační bity reflektující různé alternativy realizace příkazu. 20

21 Popis některých registrů - pokračování Device Control Register z osmi bitů jsou využity dva bity (zbytek je rezerva): - SRST programové nulování logiky řadiče a disku - nien povolení generování žádosti o přerušení (pokud je tento bit nulový, řadiči je povoleno generovat žádosti o přerušení). Tyto funkce jsou programově ovladatelné ze strany procesoru. 21

22 Popis některých registrů - pokračování Registry reflektující stav řadiče a diskové jednotky. Status Register informace o aktuálním stavu jednotky (8 bitů): BSY (busy) probíhá realizace příkazu DRDY (device ready) připravenost přijímat příkazy DF (device fault) porucha jednotky DSC (Device seek complete) DRQ (Data request) připravenost přijímat data CORR (Corrected data) indikace opravitelné chyby v datech ERR (Error) - při provádění předchozího příkazu nastala chyba. Součástí tohoto registru je i bit reflektující souhrnnou informaci o chybě bit ERR. Bity v registru chyby (Error register) poskytují doplňkovou informaci o chybě obsah se získá provedením příkazu EXECUTE DEVICE DIAGNOSTICS. 22

23 Error Register Jeho existence podporuje obecnou strategii o potřebě podrobnější specifikace vzniklé poruchy/chyby (kromě existence souhrnného bitu o existenci poruchy/chyby). V pevném disku IDE Error Registr: UNC (Uncorrectable data error) - neopravitelná datová chyba. MC (media changed) - výměna média u zařízení s vyměnitelným médiem. IDNF (ID not found) - ID požadovaného sektoru nebylo nalezeno. MCR (Media change request) - požadavek výměny média u zařízení s vyměnitelným médiem. ABRT (Aborted command) - požadovaný příkaz byl zrušen, protože kód příkazu nebo parametry příkazu byly chybné, nebo nastala jiná chyba. Pokud měl příkaz pracovat s daty, data jsou neplatná. TK0NF (Track 0 not found) - stopa 0 nebyla nalezena v průběhu příkazu RECALIBRATE. Pozn.: Příkaz RECALIBRATE (návrat na stopu 000) je využíván v situacích, kdy dojde k chybě vystavení. Návrat na stopu 000 zajistí výchozí stav, z něhož je možné se znovu pokusit o vystavení na požadovanou stopu. AMNF (Address mark not found) - bit 0 - indukuje nenalezení adresové značky sektoru, avšak nalezeno správné ID sektoru. 23

24 Dílčí závěr o rozhraní IDE Rozhraní je koncipováno tak, že umožňuje připojovat další zařízení, pokud je dodržena koncepce rozhraní IDE: - je postaveno na komunikaci s registry, které jsou součástí řadiče, - registry jsou dostupné přes kabel pomocí instrukcí IN/OUT (jejich obsah je možné zapisovat/číst/obojí ze strany procesoru využit některý z jeho universálních registrů), - jsou v nich uloženy parametry periferní operace, kód příkazu a stavová informace o periferním zařízení a jeho řadiči. Svou koncepcí nabídlo IDE rozhraní alternativu připojovat na toto rozhraní i jiné typy periferních zařízení - naplnilo se u rozhraní EIDE (Enhanced IDE). 24

25 Rozhraní EIDE Výchozí stav: - disk IDE, s nímž se komunikuje ze strany procesoru přes registry, - registry jsou dostupné přes kabel pomocí instrukcí IN/OUT, Pokud obdobně zkonstruujeme jiné periferní zařízení, pak můžeme takové zařízení připojit přes kabel IDE. Jiná alternativa realizace jiného protokolu v kabelu IDE. 25

26 Další vlastnosti EIDE Rychlý přenos dat: PIO mode 3 nebo vyšší, DMA mode 1 nebo vyšší (do 20 MB/s). Režim LBA (Logical Block Addressing). Možnost připojení až 4 zařízení přes 2 kanály (2 konektory IDE na systémové desce). Přestala existovat hranice kapacity pevného disku 504 MB (ta existovala v důsledku limitovaného počtu bitů pro adresaci válce, hlavy, povrchu). Podpora CD ROM jednotek a streamerů - rozhraní ATAPI. 26

27 LBA Logical Block Addressing Součástířadiče jsou registry válce, hlavy a sektoru (viz předcházející text). Pokud pracujeme s těmito adresami - tzv. třírozměrná adresace. Režim LBA všechny tyto registry jsou viděny logikou řadiče jako jeden registr, v němž je umístěna adresa sektoru jednorozměrná adresace. V řadiči je k dispozici indikace (programovatelná ze strany procesoru), že adresa je typu LBA. Režim LBA -řešení problému přístupu k větším kapacitám než umožňovala třírozměrná adresace. 27

28 Závěr o rozhraních disků, trendy První typy rozhraní: je definována množina signálů pro komunikaci mezi řadičem disku a diskem (ST 506/412) lze rozpoznat, že jde o diskové rozhraní. Další vývojový stupeň: snaha o definování universálního rozhraní, pro něž platí: - komunikace přes sadu registrů, které jsou adresovatelné ze strany procesoru, - do registrů se ukládá informace důležitá pro realizaci periferní operace a jejího stavu, - registry mají přiděleny jednoznačné adresy v adresovém prostoru procesoru, - přes toto rozhraní je možné k počítači připojit další periferní zařízení, pokud je možné komunikaci s nimi realizovat obdobným způsobem, tzn. přes registry. 28

29 Závěr o rozhraních disků, trendy - pokračování Další vývojový stupeň rozhraní SCSI: - rozhraní je natolik universální, že je možné připojit k řadiči SCSI více typů periferních zařízení, - tato koncepce si vynutila jednotný způsob konstrukce periferních zařízení součástí periferního zařízení je i řadič SCSI, - periferní zařízení je možné řídit unifikovanou množinou příkazů, - komunikace mezi počítačem (řadičem SCSI na straně počítače) a periferním zařízením (řadičem SCSI na straně periferního zařízení) probíhá jednotným způsobem formou signálních sledů. - Rozhraní SCSI je universálním rozhraním. Pro signální sledy platí: - Komunikace formou dotaz odpověď, každý signál jednoho zařízení má ve druhém zařízení protivníka (signál), - jeden signál může mít v různých sledech různý význam, - poprvé byl tento princip použit při řízení periferních zařízení počítače IBM Řízení pomocí signálních sledů je typické pro komunikaci mezi řadiči PZ a PZ. 29

30 Rozhraní SCSI (Small Computer Systems Interface) Rozhraní zavedla firma Macintosh - uznávaným standardem se stalo poté, co je začala používat firma IBM. Charakteristika: - SCSI je V/V podsystém nezávislý na zařízení => k počítači je možné přes tuto sběrnici připojovat funkčně zcela rozdílná zařízení (pevné disky, páskové jednotky, CD ROM, tiskárny, scannery,...). - Specializovaná vnější sběrnice pro připojení inteligentních periferních zařízení. - Inteligence, která je specifická pro konkrétní periferní zařízení, je vložena do řadiče tohoto zařízení. - Schopnost autonomníčinnosti na vysoké úrovni, snaha o nezávislost počítače na typu periferie => komunikace CPU s řadičem periferní jednotky pomocí standardních příkazů nezávislých na typu periferie. - SCSI je rozhraní systémové úrovně (není to rozhraní konstruované pro konkrétní PZ) => ovladače pro různá zařízení se od sebe příliš neliší => jednodušší psaní ovladačů. 30

31 Začátek úvah o SCSI architektura na bázi V/V procesoru hlavní paměť Systémová sběrnice V/V procesor procesor V/V sběrnice V/V procesor V/V procesor V/V procesor Adaptér 1 Adaptér 2 Adaptér 3 PZ 1 PZ 2 PZ 3 31

32 Základní struktura SCSI SCSI host adapter SCSI ID7 sběrnice SCSI SCSI ID0 řadič SCSI, řadič PZ, PZ SCSI ID1 řadič SCSI, řadič PZ, PZ 32

33 Základní struktura SCSI - pokračování sběrnice SCSI procesor, řadič SCSI řadič SCSI řadič PZ PZ adresa, data, řízení, stavová informace 33

34 Principy adresace zařízení na sběrnici SCSI Adresa ve tvaru 1 z n: - 8 bitová sběrnice SCSI adresa je tvořena 0 na sedmi pozicích a 1 na zbývající pozici. - Příklad adres: , , , 1 na patřičné pozici reflektuje prioritu přidělenou konkrétnímu zařízení. Nevýhoda omezený počet adres. Výhoda: možnost využití distribuovaného přidělování sběrnice není potřeba centrální arbitr, zařízení si proces přidělení sběrnice rozhodnou sama. Princip: pokud žádají o přidělení sběrnice dvě zařízení současně, zařízení, které má nižší prioritu svou žádost zruší. Nyní: 16 i 32 bitová sběrnice SCSI. 34

35 Nevýhody paralelních rozhraní Paralelní přenosy se dostaly do stavu, kdy další zvyšování rychlosti bylo nemožné. Důvody: - Při vyšších rychlostech vzniká problém dodrženíčasové relace mezi přenášenou binární informací a synchronizací. - Čím vyšší rychlost, tím větší problém s přeslechy. - Zvýraznění tohoto problému, pokud nastane přepnutí do opačné hodnoty ve všech paralelně vedených datových vodičích. - Zvyšování rychlosti přenosu cestou rozšiřování sběrnice (např. SCSI z 8 bitů na 32 bitů) zvyšuje se tuhost kabelu obtížná manipulace. - Architektura paralelních přenosů na řadič je připojeno více PZ. Výsledek: přechod na sériové protokoly. 35

36 Sériová rozhraní Rysy: - Jde o dedikovaný spoj řadičřídí pouze jedno PZ => přenosová rychlost spoje je k dispozici jednomu disku, vyšší rychlost obsluhy. - Většinou jediný spoj nejsou přeslechy mezi signály. - Diferenciální signál (tzn. dva vodiče +/ ) - na přijímací straně se vyhodnocuje rozdíl mezi oběma vodič případná indukce (přeslech) ovlivní oba vodiče stejným směrem => větší odolnost proti přeslechům => vyšší synchronizace přenosu. Přenášená napětí mv, rychlejší přepnutí mezi dvěma stavy (paralelní kabely většinou úrovně TTL) - Jednoduchý kabel snadná manipulace. - Delší kabel (v závislosti na rychlosti). Řízení: paralelní protokol je převeden na sériový. 36

37 Sériové a paralelní ATA Stav technologií paralelní ATA a sériové ATA - Specifikace ATA/ATAPI 6 podporuje 100 MB/s. - Specifikace ATA/ATAPI 7 podporuje 133 MB/s, což je u technologie paralelní ATA zřejmě vrchol. Specifikace sériové ATA I podporuje 150 MB/s (1,5 Gb/s), další specifikace Serial ATA II MB/s (3 Gb/s) existuje i 600 MB/s 6 Gb/s. Kódování 8b/10b. Předpokládá se, že rychlost 600 MB/s bude vyhovovat po dobu následujících několika let. Stejně jako sériové ATA, existuje i sériové SCSI. 37
