Nic nefunguje tak dobře jako John Deere

Transkript

1 Kompaktní traktory

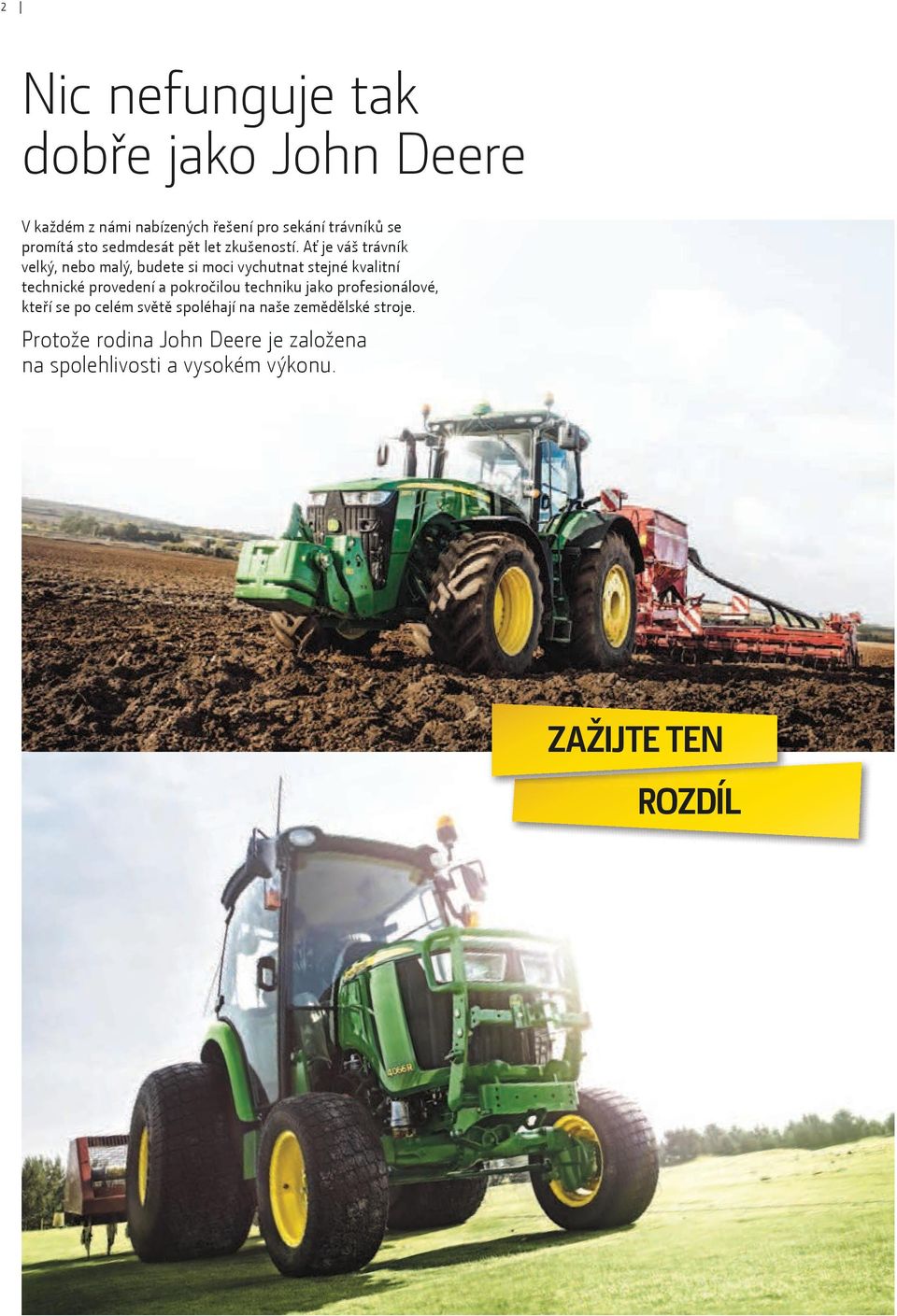

2 2 Nic nefunguje tak dobře jako John Deere V každém z námi nabízených řešení pro sekání trávníků se promítá sto sedmdesát pět let zkušeností. Ať je váš trávník velký, nebo malý, budete si moci vychutnat stejné kvalitní technické provedení a pokročilou techniku jako profesionálové, kteří se po celém světě spoléhají na naše zemědělské stroje. Protože rodina John Deere je založena na spolehlivosti a vysokém výkonu. ZAŽI TE TEN ROZDÍL

3 3 Obsah Kompaktní traktory 1R Řada 1R Řada 2R Řada 3E Řada 3R Řada 4M Řada 4R R Speciální výbava Systém Hitch Assist Kabina ComfortGard...31 ací ústrojí AutoConnect Čelní nakladač E Příslušenství Technické údaje Váš prodejce John Deere R 4M 4R

4 4 Kompaktní traktory Zažijte všestrannost

5 Kompaktní traktory 5

6 6 Řada 1R Řada 1R Zažijte možnosti

7 Řada 1R 7 Nový 1026R nabízí lepší stabilitu, vyšší komfort, více nářadí a příslušenství a snadnější parkování a uskladnění. Tento malý kompaktní traktor je zkonstruován tak, aby mohl vykonávat celou řadu úkonů, a umožňuje snadnou a rychlou výměnu nářadí a příslušenství. Pro plynulou práci je standardně vybaven hydrostatickou převodovkou, pohonem všech kol a hydraulickým řízením, pro dostatek pohodlí a zajištění celodenní plné produktivity má sedadlo deluxe, kvalitní odpružení, nastavitelný volant a osvětlení deluxe. 1026R 25,2 koní Hydrostatická, dva pedály, automatická Malé šasi (subkompaktní) Nosnost: 525 kg Tažná kapacita: kg Hmotnost: 700 kg / 850 kg Vývodový hřídel: standardně zadní a středový Volitelně: Čelní vývodový hřídel Kabina ací ústrojí (podrobnosti viz strana 32) Vejde se téměř všude Díky kompaktním rozměrům a skvělé manévrovatelnosti jsou manipulace s modelem 1026R a jeho uskladnění snadné. Zvládne téměř vše Model 1026R zvládne širokou škálu prací po celý rok od sečení trávy po odklízení sněhu.

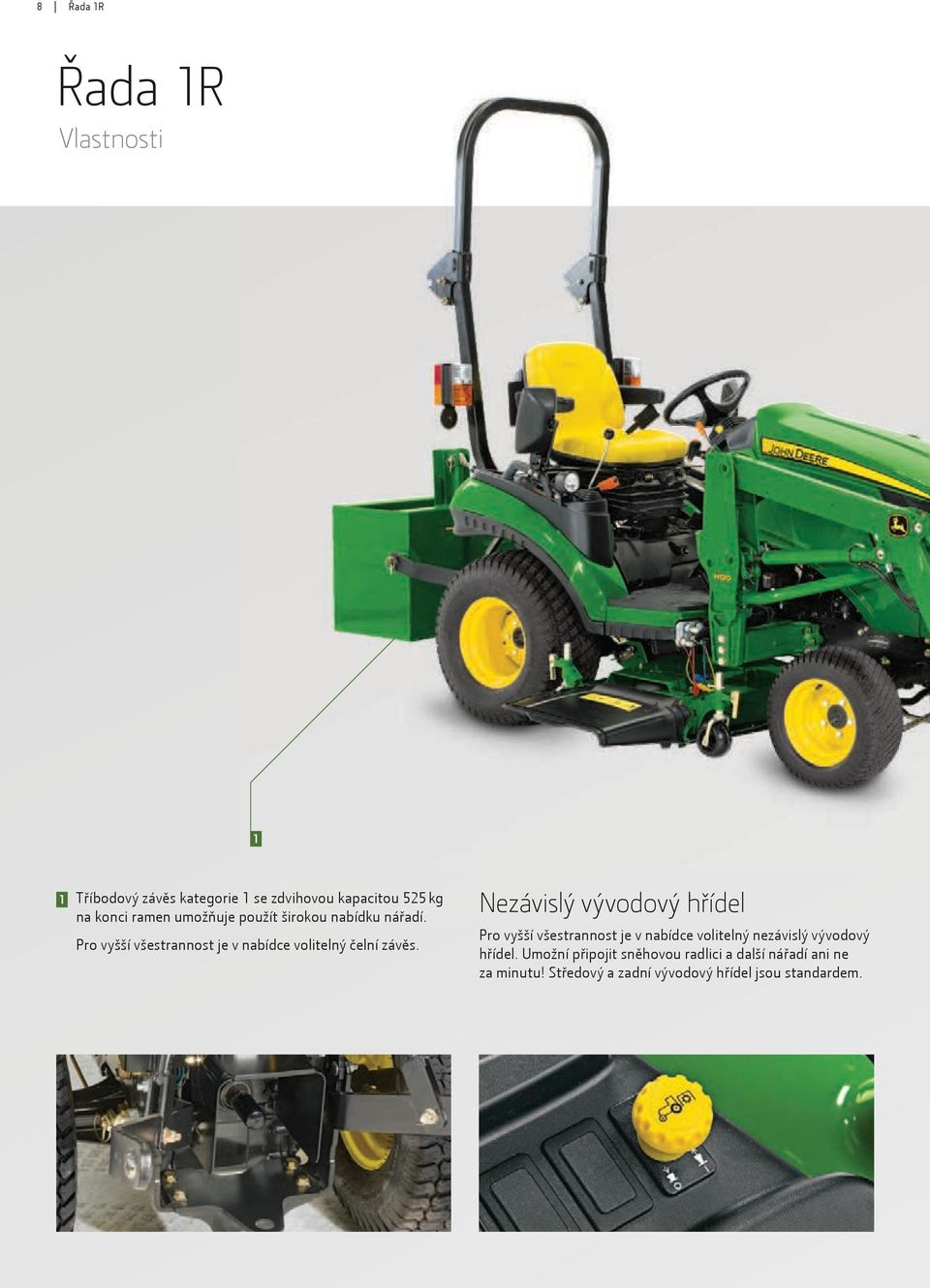

8 8 Řada 1R Řada 1R Vlastnosti 1 1 Tříbodový závěs kategorie 1 se zdvihovou kapacitou 525 kg na konci ramen umožňuje použít širokou nabídku nářadí. Pro vyšší všestrannost je v nabídce volitelný čelní závěs. Nezávislý vývodový hřídel Pro vyšší všestrannost je v nabídce volitelný nezávislý vývodový hřídel. Umožní připojit sněhovou radlici a další nářadí ani ne za minutu! Středový a zadní vývodový hřídel jsou standardem.

9 Řada 1R 9 Kabina (volitelně) Volitelná kabina je prostorná a velmi dobře vybavená čalouněným sedadlem deluxe, velkými dveřmi a integrovaným pracovním osvětlením. Umožňuje vynikající výhled, celková výška nepřesahuje 2 m, což zajišťuje bezpečnost při práci v blízkosti stromů a jiných překážek. Spolehlivý tříválcový dieselový motor s vysokým krouticím momentem 25,2 koně a 63,7 Nm při ot/min Snadný přístup k servisním místům Velká chladicí plocha Snadno připojitelný nakladač Volitelný snadno připojitelný nakladač se ovládá pomocí joysticku. S nosností 380 kg i při maximální výšce zvládne model 1026R s lehkostí prakticky každý úkol. Žací ústrojí AutoConnect Aniž byste museli opustit sedadlo, můžete k modelu 1026R doslova v mžiku připojit jedno z našich žacích ústrojí AutoConnect. Stačí jen traktorem přejet přes žací ústrojí, počkat až uslyšíte dvě kliknutí při automatickém připojení a můžete vyrazit. Ano, tak snadné to je. A rychlé. Hydrostatická převodovka a standardní pohon všech kol 2 rozsahy Pedály Twin Touch snadná změna směru Standardní tempomat

10 10 Řada 2R Řada 2R Zažijte kompaktní všestrannost

11 Řada 2R 11 Společné vlastnosti: Kdo tvrdí, že kompaktnost znamená dělat kompromisy Naše traktory řady 2R jsou dostatečně malé, aby se daly snadno zaparkovat a ovládat, a přesto nabízejí všechno, co mají velké traktory a co očekáváte od firmy John Deere. Kapalinou chlazené dieselové motory zajistí dostatečný výkon a s pohonem všech kol, robustními nápravami a zadním tříbodovým závěsem kategorie 1 ve standardní výbavě jste připraveni naložit i ten nejtěžší náklad. Prostorné ergonomické místo obsluhy má sklopný ochranný rám ROPS k zajištění bezpečnosti, nebo si můžete uzpůsobit vybavení volitelné kabiny pro celoroční pohodlí a produktivitu. Malé šasi Nosnost: 525 kg Tažná kapacita: kg Vývodový hřídel: standardně zadní a středový Volitelně: Kabina Čelní vývodový hřídel ací ústrojí (podrobnosti viz strana 32) 2025R 24 koní Hydrostatická, dva pedály, automatická Hmotnost: 805 kg / kg 2027R 26,7 koní Hydrostatická, dva pedály, automatická Hmotnost: 915 kg / kg 2032R 31,4 koní Hydrostatická, dva pedály, automatická Hmotnost: 915 kg / kg

12 12 Řada 2R Řada 2R Vlastnosti 1 1 Hydrostatická převodovka a standardní pohon všech kol Hydrostatická převodovka s pedály Twin Touch pro snadné a přesné ovládání. Nezávislý vývodový hřídel Pro vyšší všestrannost je v nabídce volitelný nezávislý vývodový hřídel. Umožní připojit sněhovou radlici a další nářadí ani ne za minutu! Středový a zadní vývodový hřídel jsou standardem.

13 Řada 2R 13 Kabina (volitelně) Přizpůsobte svůj traktor řady 2020 každému počasí. V kabině je víc než dostatek místa pro nohy a výborný výhled v rozsahu 360. Standardní pohon všech kol Vysoké maximální zatížení náprav přední i zadní. Vynikající pro práci s nakladačem. Zadní tříbodový závěs kategorie 1 Zdvihová kapacita (650 kg) umožňuje používat širokou nabídku nářadí. Kapalinou chlazené dieselové motory Kapalinou chlazené dieselové motory speciálně zkonstruované k zajištění výkonu a krouticího momentu již při nízkých otáčkách při práci s těžkými náklady a přepravování zeminy. Od modelu 2520 mají všechny motory přímé vstřikování paliva pro vyšší krouticí moment a nižší spotřebu paliva. Zadní závěs Kapacita pro práci s celou řadou nářadí. V nabídce je rovněž dostupný volitelný přední závěs.

14 14 Řada 3E Řada 3E Zažijte vyšší standard

15 Řada 3E 15 Řada 3E přináší vyšší výkon a vlastnosti, které nemá žádný traktor této třídy, a zároveň stále překvapivě snadné ovládání. Mezi nejdůležitější prvky patří výkonný tříválcový dieselový motor, hydrostatická převodovka, pohon všech kol, zadní tříbodový závěs kategorie 1 a nezávislý vývodový hřídel pro dosažení větší exibility při zemědělských pracích. Čím déle budete pracovat, tím více oceníte ovládání automobilového typu, ergonomické sedadlo s vysokou opěrkou a nastavitelný volant prvky, které zajišťují pohodlí a tím i produktivitu řady 3E. 3036E 36,6 koní Hydrostatická, dva pedály, automatická Střední šasi Nosnost: 946 kg Tažná kapacita: kg Hmotnost: kg Vývodový hřídel: Standardně zadní Jeden traktor pro nespočet úkolů Exkluzivní elektronická hydrostatická převodovka se dvěma rozsahy ovládaná pedály Twin Touch vám umožní přesně nastavit rychlost traktoru pro požadovaný úkon.

16 16 Řada 3E Řada 3E Vlastnosti Čelní nakladač (volitelně) Více informací najdete na straně 33 Hydrostatická převodovka s pedály Twin Touch Pro snadné používání a přesnou práci. Dva rychlostní rozsahy pro optimální výkonnost při všech aplikacích. Nezávislý vývodový hřídel Zapnutí a vypnutí vývodového hřídele bez ovlivnění ostatních operací převodovky.

17 Řada 3E 17 Ochranný rám (ROPS) Pevná, spolehlivá ochrana, kterou lze dle potřeby sklopit. Ergonomické stanoviště obsluhy Pro komfortní obsluhu jsou všechny ovládací prvky v dosahu na pravém blatníku. Standardní pohon všech kol Pro dosažení maximální trakce se zapíná za chodu, když není traktor pod zatížením. Spolehlivý tříválcový dieselový motor s vysokým krouticím momentem S turbodmychadlem pro vyšší výkonnost Přímé vstřikování paliva = lepší startování za chladného počasí Zadní tříbodový závěs kategorie 1 Zdvihová kapacita umožňuje používat širokou nabídku nářadí

18 18 Řada 3R Řada 3R Zažijte řízení výkonu

19 Řada 3R 19 Společné vlastnosti: Abyste mohli naplno využít výkon svého traktoru řady 3R, zahrnuli jsme do základní výbavy celou řadu pokročilých prvků. Patří k nim pohon všech kol, digitální systém sledování výkonu a systém LoadMatch jedinečný systém řízení výkonu podle zátěže zajišťující špičkový výkon při práci s jakýmkoliv nářadím. Díky ovládání automobilového typu, plynulému řazení, sedadlu s vysokou opěrkou a nastavitelnému volantu ve standardní výbavě bude vaše produktivita prostě nepřekonatelná. Střední šasi Nosnost: kg Tažná kapacita: kg Hmotnost: kg / kg Vývodový hřídel: standardně zadní a středový Volitelně: Kabina Čelní vývodový hřídel ací ústrojí (podrobnosti viz strana 32) 3033R 3038R 3045R 32,8 koní 37,1 koní 44,6 koní Hydrostatická ehydro se dvěma pedály Hydrostatická ehydro se dvěma pedály Hydrostatická ehydro se dvěma pedály Všestrannost Ať jsou počasí a pracovní úkoly jakékoliv, traktor řady 3R je připraven vyrazit. Díky systému řízení výkonu LoadMatch nemůže být problém přizpůsobit výkon danému úkolu.

20 20 Řada 3R Řada 3R Vlastnosti Kabina ComfortGard (volitelně) Pracujte v komfortním, čistém a tichém prostředí, které vás chrání po celý rok. Podrobnosti na straně 31. Maximalizujte svoji produktivitu Elektronická převodovka ehydro se třemi rozsahy a s pedály Twin Touch je v souladu s výkonností vašeho traktoru. LoadMatch pro maximální výkonnost bez nebezpečí zastavení automaticky upraví rychlost převodovky dle zatížení motoru. Ideální při přepravě těžkých nákladů nebo sečení silné trávy. MotionMatch okamžitě upraví odpověď převodovky dle prováděné práce. Perfektní, pokud při nakládání popojíždíte vpřed a vzad. SpeedMatch nastaví konstantní plazivou rychlost během provzdušňování/postřiku nebo v omezených prostorách. Nakladač Quik-Park (volitelně) H165 je perfektní volbou pro váš traktor řady 3R. Jeho montáž a demontáž je provedena během chvilky, zajišťuje vynikající výhled a poskytne vám ještě vyšší účinnost a kapacitu. Podrobnosti na straně 33.

21 Řada 3R 21 Převodovka ehydro nebo PowrReverser ehydro představuje exkluzivní elektronickou hydrostatickou převodovku se třemi rozsahy a s jednoduchými pedály Twin Touch. PowrReverser umožňuje měnit směr jízdy vpřed a vzad pomocí jedné páky bez nutnosti řazení. Nezávislý vývodový hřídel Jednoduché spouštění Připojte mezinápravové žací ústrojí Auto Connect a během několika sekund jste připraveni sekat. Spolehlivý 3válcový dieselový motor s vysokým kroutícím momentem 3válcový dieselový motor poskytne navýšení kroutícího momentu při velkém zatížení. Model 3038R a 3045R jsou pro vyšší výkonnost rovněž vybaveny turbodmychadly. Standardně joystick se spínačem třetí funkce Umožňuje ovládání čelního a středového nářadí Integrovaný spínač třetí funkce (ideální pro používání multifunkční lžíce funkce zvednout/spustit, vyklopit, uchopit) Intuitivně umístěné ovládací prvky a barevně rozlišený displej Nová ovládací konzola, ergonomické rozmístění ovladačů Systém monitorování výkonu: monitoruje stav životních funkcí a pomáhá sledovat výkon

22 22 Řada 4M Řada 4M Zažijte hodnotu

23 Řada 4M 23 Společné vlastnosti: Řada 4M vám nabízí mimořádné vlastnosti řady 3E a navíc výkon a ovládání plnohodnotného zemědělského traktoru. Se 4válcovým dieselovým motorem John Deere, převodovkou ehydro, pohonem všech kol a novou intuitivní řídicí konzolou máte vše, co potřebujete pro snadné a efektivní zvládnutí široké řady úkonů. Velké šasi Nosnost: 1420 kg Tažná kapacita: 5000 kg Hmotnost: 1710 kg (prázdný s ROPS) Vývodový hřídel: standardně zadní Volitelně: Čelní vývodový hřídel Čelní nakladač Čelní závěs Vymezovací podložky kol 4049M 4066M 48,3 koní 65 koní Volitelné převodovky: Hydrostatická ehydro se dvěma pedály eprt (převodovka Power Reverser) Volitelné převodovky: Hydrostatická ehydro se dvěma pedály eprt (převodovka Power Reverser) Všestrannost Volitelný čelní nakladač D170, díky kterému jsou traktory řady 4M ještě všestrannější, je možno připevnit během několika vteřin. Více informací najdete na straně 33.

24 24 Řada 4M Řada 4M Vlastnosti Spolehlivý čtyřválcový dieselový motor s vysokým krouticím momentem 49 a 66 koní Dieselový motor s turbodmychadlem = výkon Motor FT4 s filtrem pevných částic u verze 66 koní Čelní nakladač (volitelně) Zažijte výkon kompaktního užitkového traktoru 4M a všestrannost čelního nakladače John Deere D170. Podrobnosti na straně 33. Převodovka ehydro nebo PowrReverser ehydro představuje exkluzivní elektronickou hydrostatickou převodovku se třemi rozsahy a s jednoduchými pedály Twin Touch. PowrReverser umožňuje měnit směr jízdy vpřed a vzad pomocí jedné páky bez nutnosti řazení. Nezávislý vývodový hřídel Zapnutí a vypnutí PTO bez ovlivnění ostatních operací převodovky.

25 Řada 4M 25 Prostorné stanoviště obsluhy Ergonomické ovládání a dostatek úložného prostoru na nářadí. Vymezovací podložky pro zvětšení rozchodu kol (volitelně) Ideální na měkkém, blátivém terénu nebo při sečení ve svahu. Standardní pohon všech kol Pro dosažení maximální trakce se zapíná za chodu, když není traktor pod zatížením. Zadní tříbodový závěs kategorie 1 Zdvihová kapacita umožňuje používat širokou nabídku nářadí Čelní závěs Pro vyšší všestrannost je v nabídce volitelný čelní závěs. Intuitivně umístěné ovládací prvky I méně zkušená obsluha se s novou řídicí konzolou hned cítí jako doma.

26 26 Řada 4R Řada 4R Zažijte prémiový komfort a řízení

27 Řada 4R 27 Společné vlastnosti: Velké šasi Pokud požadujete vyšší úroveň řízení a pohodlí, zvolte traktor řady 4R. Tyto prémiové modely mají velké množství inteligentních prvků výbavy, které usnadňují celodenní práci, při které se neunavíte. Vezměte si například náš vynikající systém LoadMatch. Díky automatickému nastavení rychlosti motoru podle jeho zatížení je při řízení stroje méně zkušenou obsluhou i zkušenými řidiči přetěžování motoru minulostí. Dalšími důležitými prvky jsou standardní vzduchem odpružené sedadlo pro celodenní produktivitu, pohodlné externí vzadu umístěné ovládání závěsu a volitelný samovyrovnávací nakladač Quik-Park, který lze připojit za necelé tři minuty. Více podrobností o kabině ComfortGard najdete na straně 32. Nosnost: 1420 kg Tažná kapacita: 5000 kg Hmotnost: 2120 kg Vývodový hřídel: standardně zadní Volitelně: Kabina ComfortGard Čelní vývodový hřídel 4049R 4066R 49 koní 65 koní Hydrostatická ehydro se dvěma pedály Kabina ComfortCard Hydrostatická ehydro se dvěma pedály Kabina ComfortCard Tažení nebo tlačení Modely řady 4R mají potřebný výkon a ovládání pro přesné a snadné řízení široké řady příslušenství.

28 28 Řada 4R Řada 4R Vlastnosti Čelní nakladač (volitelně) Maximalizuje hydraulickou kapacitu pro lepší výkon a rychlejší cykly. Podrobnosti na straně 33. Maximalizujte svoji produktivitu Elektronická převodovka ehydro se třemi rozsahy a s pedály Twin Touch je v souladu s výkonností vašeho traktoru. LoadMatch pro maximální výkonnost bez nebezpečí zastavení automaticky upraví rychlost převodovky dle zatížení motoru. Ideální při přepravě těžkých nákladů nebo sečení silné trávy. MotionMatch okamžitě upraví odpověď převodovky dle prováděné práce. Perfektní, pokud při nakládání popojíždíte vpřed a vzad. SpeedMatch nastaví konstantní plazivou rychlost během provzdušňování/postřiku nebo v omezených prostorách. Standardně joystick se spínačem třetí funkce Umožňuje ovládání čelního a středového nářadí Integrovaný spínač třetí funkce (ideální pro používání multifunkční lžíce funkce zvednout/spustit, vyklopit, uchopit) Plus čtvrtý a pátý vnější hydraulický okruh v základní výbavě

29 Řada 4R 29 Kabina ComfortCard Pracujte v komfortním, čistém a tichém prostředí, které vás chrání po celý rok. Podrobnosti na straně 31. Systém Hitch Assist Nový rychlejší a bezpečnější způsob montáže nářadí. Podrobnosti na straně 30. Převodovka ehydro nebo PowrReverser ehydro představuje exkluzivní elektronickou hydrostatickou převodovku se třemi rozsahy a s jednoduchými pedály Twin Touch. PowrReverser umožňuje měnit směr jízdy vpřed a vzad pomocí jedné páky bez nutnosti řazení. Spolehlivý dieselový motor s vysokým krouticím momentem 49 a 66 koně koně Dieselový motor s turbodmychadlem = výkon U provedení 66 koní motor FT4 s filtrem pevných částic Intuitivně umístěné ovládací prvky a barevně rozlišený displej Nová ovládací konzola, ergonomické rozmístění ovladačů Systém monitorování výkonu: monitoruje stav životních funkcí a pomáhá sledovat výkon

30 30 Speciální výbava Řada 4R Systém Hitch Assist Tento nový inteligentní systém John Deere umožňuje připojit příslušenství nebo přívěsy k zadnímu závěsu rychleji a bezpečněji. U modelů řady 4R je součástí standardní výbavy a na letošní výstavě Agritechnica v Hannoveru získal stříbrnou medaili. Bezpečné a jednoduché Místo toho, abyste museli opouštět kabinu traktoru opakovaně, stačí seskočit pouze jednou. Tlačítky na zadním blatníku můžete pohybovat traktorem vpřed a vzad maximální rychlostí 12 mm/s nebo můžete zvednout závěs. Díky řadě integrovaných bezpečnostních kontrolek a varovných signálů je používání systému Hitch Assist naprosto bezpečné.

31 Speciální výbava 31 Řada 3R a 4R Kabina ComfortCard Kabiny ComfortGard jsou zkonstruovány po celoroční komfort, jsou dokonale utěsněné a přetlakové, izolace snižuje hlučnost na pouhých 79 db(a). Klimatizace a topení nastavují nové standardy ve výkonnosti a účinnosti, zatímco vysoké sedadlo a zaoblené dveře zajišťují panoramatický výhled do všech stran. Kabiny ComfortCard jsou ve standardní výbavě u modelů řady 4R a ve volitelné u modelů řady 3R. Sedadlo vyrobené pro produktivitu Čalouněné sedadlo deluxe zajistí celodenní pocit uvolněnosti a koncentraci obsluhy. Proč ho pro zvýšení pohodlí při práci v náročném terénu nevyměnit za sedadlo deluxe odpružené vzduchem?

32 32 Speciální výbava Volitelná výbava Žací ústrojí AutoConnect Toto exkluzivní žací ústrojí Auto Connect John Deere se připojí během několika vteřin, a při každém sečení tak šetří váš čas. Stačí přejet přes žací ústrojí a to se automaticky spojí s vývodovým hřídelem. Po dokončení práce stačí pro jeho odpojení zařadit zpátečku vše z pohodlí vašeho sedadla. Dodává se pro model 1026R a modely řady 3R. Zvolte požadovanou šířku Naše žací ústrojí se dodávají ve třech různých šířkách, pro zvýšení flexibility mohou být doplněna volitelným sběracím systémem. Žací ústrojí se systémem AutoConnect 1026R Žací ústrojí s manuálním připojením 54" 60" 72" 54" 62" 2025R 2027R 2032R 3033R 3038R 3045R

33 Speciální výbava 33 Čelní nakladač Když k traktoru John Deere připevníte čelní nakladač John Deere, stane se součástí stroje. Všechno sedí, nic neskřípe, a protože je vyroben tak, aby odpovídal stejnému vysokému standardu, můžete se těšit na léta bezporuchového provozu. Nosnost: Nosnost na otočném čepu je hrubým měřítkem nosnosti nakladače. Výška zdvihu a dosah: Zvažte, jakou výšku zdvihu a dosah u nakladače využijete. Potřebujete například nakládat na nákladní auto? Síla na otočném čepu: Čím větší je síla, tím snadněji se plní lžíce. Rychlé cykly: Nakladače provádějí opakované úkony, efektivní cyklus šetří čas. Nosnost na otočném čepu (max. výška), kg 1R Series Řada 2R 3E Series Řada 3R Řada 4M Řada 4R H120 H130 D160 H165 D170 H (2 391) (2 213) Maximální výška zdvihu v otočném čepu, mm / Dosah při max. výšce, mm / / / / (112,1) (110) Síla na otočném čepu, kg (3 835) (3 835) Úhel sklopení, ,6 Úhel naklopení, 31, ,6 38,4 Doba zvedání, s 4,0 3,19 2,78 3,57 4,26 2,41 Doba spouštění, s 2,5 1,95 2,5 2,1 3,13 1,62 Doba pro vyklopení lžíce 5,7 (2,2) 3,19 (1,25) 1,5 3,04 (1,24) 3,14 2,46 (rychlovýklop), s Doba pro naklopení lžíce zpět, s 3,5 1,95 1,55 1,79 2,42 1,65

34 34 Příslušenství Příslušenství Pneumatiky AG: pro nejlepší trakci zvolte zemědělské šípové pneumatiky. Turf: pro sečení zvolte pneumatiky se vzorem, který je šetrnější k vašemu trávníku. Golf: pro práci na hladkém trávníku nebo na golfových hřištích zvolte tyto speciální golfové pneumatiky. Industrial: pokud vyžadujete dobrý poměr trakce a šetrnosti k povrchu, zvažte toto celoroční řešení. Blatníky Hmotnost Přední blatníky: pomáhají chránit skla kabiny nebo stanici obsluhy před blátem a nečistotami. Prodloužení zadních blatníků: chrání před nečistotami, které na vás, traktor a nářadí odlétávají ze zadních kol. Přední závaží: individuální závaží s madly pro snadné připojení i odpojení. Závaží do zadních kol: pro zlepšení trakce a rovnováhy na kluzkém povrchu, při nakládání nebo odklízení sněhu. Hydraulická soustava * Dostupnost závisí na typu stroje. Potřebujete hydraulický tlak? Volba je na vás: sada zadních hydraulických okruhů 4. a 5. elektrohydraulický vnější okruh celkově k dispozici až 7 vnějších hydraulických okruhů* Rozdělovací sada: Rozdělovací sada: tato sada vám umožní rozdělit průtok oleje ze 4 čelních přípojek pro nakladač ke 4 zadním přídavným přípojkám pro pohon nářadí. Zadní vývod hydrauliky: zajišťuje hydraulický olej pro zadní příslušenství, které využívá otevřený hydraulický okruh. Čelní závěs Čelní závěs s vývodovým hřídelem: s rámem A pro rychlou výměnu nářadí. Závěs Quick Hitch s vývodovým hřídelem: výměna nářadí nezabere ani vteřinu. Zametací kartáč do závěsu Quick Hitch: pro snadné odklízení sněhu nebo čištění ploch. Radlice do závěsu Quick Hitch: pro odklízení sněhu a terénní úpravy.

35 Příslušenství 35 Zadní závěs Světla Ochranný rám Tažná oj: homologovaná tažná oj. Výškově nastavitelný zadní závěs: snadné používání nastavení výšky pro všechny přívěsy s háky a koulemi. Zadní pracovní světla: posviťte si, hlavně při práci se zadním nářadím. Ochranný rám kapoty: chrání masku před křovím, sutinami a nevyhnutelnými nárazy během vykládání nebo nakládání. Řada 1R Řada 2R Řada 3E Řada 3R Řada 4M Řada 4R Čelní závěs s vývodovým hřídelem Závěs JD Quick Hitch Kartáč do závěsu JD Quick Hitch Radlice do závěsu JD Quick Hitch Tažná oj Výškově nastavitelný zadní závěs Alarm zpětného chodu Zadní pracovní světlomety Hydraulická soustava Pneumatiky AG Pneumatiky Turf Pneumatiky Golf Pneumatiky Industrial Přední blatník Boční prodloužení zadního blatníku Přední závaží Závaží do zadních kol Ochranný rám kapoty

36 36 Technické údaje ŘADA 1R ŘADA 2R 1026R 2025R 2027R 2032R Motor Typ Tříválcový dieselový Tříválcový dieselový Tříválcový dieselový Tříválcový dieselový Jmenovitý výkon kw (koně), 97/68/EC při ot/min 18,5 (25,2) při ,9 (24) při ,6 (26,7) při ,1 (31,4) při Jmenovitý výkon kw (koně), ECE R24 při ot/min 17,5 (23,8) při ,9 (23,0) při ,1 (26,0) při ,4 (30,5) při Jmenovitý výkon na vývod. hřídeli kw (koně) 13,4 (18) 13,4 (18) 14,9 (20) 17,5 (24) Zdvihový objem, l 1,115 1,115 1,331 1,642 Max. krouticí moment, Nm, při ot/min 63,7 při při při při Vzduchový filtr Suchý s bezpečnostní vložkou Suchý s bezpečnostní vložkou Suchý s bezpečnostní vložkou Suchý s bezpečnostní vložkou Objem palivové nádrže, l 21, Pohon Převodovka manuální Není k dispozici Není k dispozici Není k dispozici Není k dispozici Převodovka hydrostatická Hydro, dva pedály, automatická Hydro, dva pedály, automatická Hydro, dva pedály, automatická Hydro, dva pedály, automatická Max. rychlost, km/h (mph) 14,6 (9,1) 20 (12,4) 22 (13,7) 22 (13,7) ehst Ne Ne Ne Ne PowrReverser Není k dispozici Není k dispozici Není k dispozici Není k dispozici Brzdy Mokré diskové Mokré diskové Mokré diskové Mokré diskové Řízení Hydraulické řízení Hydraulické řízení Hydraulické řízení Hydraulické řízení Uzávěrka diferenciálu Standard Standard Standard Standard Pohon všech kol Standard Standard Standard Standard Hydraulická soustava Typ Otevřená Otevřená Otevřená Otevřená Celkový průtok, l/min 24 21,2 39,6 39,6 Pro pohon nářadí, l/min 13,2 12,7 20,8 20,8 Pro řízení, l/min 10,8 8,5 18,8 18,8 Závěs Tříbodový závěs kategorie 1 Standard Standard Standard Standard Zdvihová kapacita ve zdvihovém bodě, kg Zdvihová kapacita 610 mm (24") za konci ramen, kg Vývodový hřídel Typ Nezávislý Nezávislý Nezávislý Nezávislý Umístění Standardně zadní a středový, volitelně čelní Standardně zadní a středový, volitelně čelní Standardně zadní a středový, volitelně čelní Standardně zadní a středový, volitelně čelní Otáčky 540 zadní 540 zadní 540 zadní 540 zadní středový a čelní středový a čelní středový a čelní středový a čelní Spojka / brzda Mokrá disková Mokrá disková Mokrá disková Mokrá disková Bezpečnost Ochranný rám ROPS / kabina Splňuje normy ASAE, OSH Splňuje normy ASAE, OSH Splňuje normy ASAE, OSH Splňuje normy ASAE, OSH Bezpečnostní pohonný systém brzda vývodového hřídele Standard Standard Standard Standard čidlo přítomnosti řidiče Standard Standard Standard Standard Rozměry Délka s tříbodovým závěsem, mm Šířka, mm Rozvor náprav, mm Výška s ochranným rámem, mm Výška s kabinou, mm Hmotnost bez náplní, s ochranným rámem / 700 / / / / 1015 s kabinou, kg Max. přípustná hmotnost, kg Zatížení přední nápravy, kg Zatížení zadní nápravy, kg Tažná kapacita, kg Pneumatiky Turf R3 přední 18 x PR 23 x PR 23 x PR 23 x PR zadní 26 x PR 31 x PR 36 x PR 36 x PR Golf přední zadní Industrial R4 přední 18 x PR 23 x PR 23 x PR 23 x PR zadní 26 x PR PR PR PR Industrial R4 přední zadní AG R1 přední zadní * U převodovky PowrReverser volitelně

37 37 ŘADA 3E ŘADA 3R 3036E 3033R 3038R 3045R Tříválcový dieselový Turbodmychadlo Tříválcový dieselový Tříválcový dieselový Turbodmychadlo Tříválcový dieselový Turbodmychadlo / mezichladič 26,9 (36,6) při ,1 (32,8) při ,3 (37,1) při ,8 (44,6) při ,4 (35,9) při ,1 (31,4) při ,6 (36,2) při ,4 (44) při (30) 19 (25) 23 (30) 26 (35) 1,5 1,6 1,5 1,5 120 při při při při Suchý s bezpečnostní vložkou a indikátorem zanesení 24 Bez kabiny 51 S kabinou 45 Suchý s bezpečnostní vložkou a indikátorem zanesení Suchý s bezpečnostní vložkou a indikátorem zanesení Bez kabiny 51 S kabinou 46 Suchý s bezpečnostní vložkou a indikátorem zanesení Bez kabiny 51 S kabinou 47 Není k dispozici Není k dispozici 12 x 12 PowrReverser Není k dispozici Hydro, dva pedály, automatická ehydro, dva pedály, automatická ehydro, dva pedály, automatická ehydro, dva pedály, automatická 24 (15) 30,6 (19) 30,6 (19) 30,6 (19) Ne Ne Ne Ne Není k dispozici Není k dispozici Mokrá disková Není k dispozici Mokré diskové Mokré diskové Mokré diskové Mokré diskové Hydraulické řízení Hydraulické řízení Hydraulické řízení Hydraulické řízení Standard Standard Standard Standard Standard Standard Standard Standard Otevřená Otevřená Otevřená Otevřená 35,2 52, ,5 20,2 32,5 32,5 32, Standard Standard Standard Standard Nezávislý Nezávislý Nezávislý Nezávislý Standardně zadní Standardně zadní a středový*, volitelně čelní Standardně zadní a středový*, volitelně čelní Standardně zadní a středový*, volitelně čelní 540 zadní 540 zadní 540 zadní 540 zadní Není k dispozici nebo 2 100, všechny poháněné motorem nebo 2 100, všechny poháněné motorem nebo 2 100, všechny poháněné motorem Mokrá disková Mokrá disková Mokrá disková Mokrá disková Splňuje normy ASAE, OSH Splňuje normy ASAE, OSH Splňuje normy ASAE, OSH Splňuje normy ASAE, OSH Standard Standard Standard Standard Standard Standard Standard Standard Není k dispozici / / / x PR 27 x PR 27 x PR 27 x PR 41 x PR 41 x PR 41 x PR 41 x PR 25 x 10.50LL 15 6PR 25 x 10.50LL 15 6PR 25 x 10.50LL 15 6PR 41LL x PR 41LL x PR 41LL x PR 25 x PR 25 x PR 25 x PR 25 x PR PR PR PR PR 27 x PR 27 x PR 27 x PR 43 x PR 43 x PR 43 x PR PR PR PR PR PR PR PR PR

38 38 Technické údaje ŘADA 4M ŘADA 4R 4049M 4066M 4049R 4066R Motor Typ Čtyřválcový dieselový Turbodmychadlo Čtyřválcový dieselový Turbodmychadlo / mezichladič s filtrem pevných částic DPF Čtyřválcový dieselový Turbodmychadlo Čtyřválcový dieselový Turbodmychadlo / mezichladič s filtrem pevných částic DPF Jmenovitý výkon kw (koně), 97/68/EC při ot/min 36,2 (49) při ,5 (65) při ,2 (49) při ,5 (65) při Jmenovitý výkon kw (koně), ECE R24 při ot/min 33,5 (46) při ,6 (63) při ,5 (46) při ,6 (63) při Jmenovitý výkon na vývod. hřídeli kw (koně) 36,9 (27,5) 40,2 (54) 36,9 (27,5) 40,2 (54) Zdvihový objem, l 1,995 2,091 1,995 2,091 Max. krouticí moment, Nm, při ot/min 156 při při při při Vzduchový filtr Suchý dvoustupňový Suchý dvoustupňový Suchý dvoustupňový Suchý dvoustupňový Objem palivové nádrže, l Bez kabiny 49,2 Bez kabiny 49,2 S kabinou 52 S kabinou 52 Pohon Převodovka manuální 12 x 12 PowrReverser 12 x 12 PowrReverser Není k dispozici Není k dispozici Převodovka hydrostatická Hydrostatická ehydro se dvěma pedály, automatická Hydrostatická ehydro se dvěma pedály, automatická Hydrostatická ehydro se dvěma pedály, automatická Hydrostatická ehydro se dvěma pedály, automatická Max. rychlost, km/h (mph) 20,3 (32,8) 20,3 (32,8) 20,3 (32,8) 20,3 (32,8) ehst Ne Ne Ne Ne PowrReverser Mokrá disková Mokrá disková Není k dispozici Není k dispozici Brzdy Mokré diskové Mokrá disková Mokrá disková Mokré diskové Řízení Hydraulické řízení Hydraulické řízení Hydraulické řízení Hydraulické řízení Uzávěrka diferenciálu Standard Standard Standard Standard Pohon všech kol Standard Standard Standard Standard Hydraulická soustava Typ Otevřená Otevřená Otevřená Otevřená Celkový průtok, l/min 60,2 60,2 60,2 60,2 Pro pohon nářadí, l/min 38,7 38,7 38,7 38,7 Pro řízení, l/min 21,5 21,5 21,5 21,5 Závěs Tříbodový závěs kategorie 1 Standard Standard Standard Standard Zdvihová kapacita ve zdvihovém bodě, kg Zdvihová kapacita 610 mm (24") za konci ramen, kg Vývodový hřídel Typ Nezávislý Nezávislý Nezávislý Nezávislý Umístění Standardně zadní / volitelně čelní Standardně zadní / volitelně čelní Standardně zadní / volitelně čelní Standardně zadní / volitelně čelní Otáčky 540 zadní 540 zadní 540 zadní 540 zadní nebo 2 100, všechny poháněné motorem nebo 2 100, všechny poháněné motorem nebo 2 100, všechny poháněné motorem nebo 2 100, všechny poháněné motorem Spojka / brzda Mokrá disková Mokrá disková Mokrá disková Mokrá disková Bezpečnost Ochranný rám ROPS / kabina Splňuje normy ASAE, OSH Splňuje normy ASAE, OSH Splňuje normy ASAE, OSH Splňuje normy ASAE, OSH Bezpečnostní pohonný systém brzda vývodového hřídele Standard Standard Standard Standard čidlo přítomnosti řidiče Standard Standard Standard Standard Rozměry Délka s tříbodovým závěsem, mm Šířka, mm Rozvor náprav, mm Výška s ochranným rámem, mm Není k dispozici Není k dispozici Výška s kabinou, mm Není k dispozici Není k dispozici Hmotnost bez náplní, s ochranným rámem / / není k dispozici / není k dispozici Není k dispozici / Není k dispozici / s kabinou, kg Max. přípustná hmotnost, kg Zatížení přední nápravy, kg Zatížení zadní nápravy, kg Tažná kapacita, kg Pneumatiky Turf R3 přední 27 x x x x zadní 44 x x x x Golf přední 27 x 12LL x 12LL x 12LL x 12LL 15 zadní 22.5LL LL LL LL 16.1 Industrial R4 přední zadní 16.9L L L L 24 Industrial R4 přední zadní AG R1 přední zadní * U převodovky PowrReverser volitelně

39 Váš prodejce John Deere 39 Náhradní díly, podpora prodejce Celosvětová síť prodejců John Deere má své prodejce k vašim službám po celém světě. Všichni jsou zavedení obchodníci se silnou orientací na poskytování prvotřídní podpory svým zákazníkům a produktům. Nezáleží na místě, kde se nacházíte, nebo jakému oboru podnikání se věnujete. Na John Deere se můžete vždy spolehnout! Naše řešení pro péči o zahradu jsou dodávána výhradně autorizovanými prodejci John Deere. To je pro vás zárukou nejlepších služeb, podpory a pomoci. Nejbližšího prodejce John Deere naleznete na dealerlocator.deere.com Rady Prodejce firmy John Deere vám nabídne ideální stroj pro každý úkol a ukáže, jak nový stroj bezpečně a správně používat. Prodejci John Deere procházejí pravidelnými školeními a mají mnoho let praxe. Seznámení s produktem Prodejce firmy John Deere vám každý zakoupený stroj upraví tak, aby byl připraven k použití, jakmile přijedete domů. Poskytne vám také praktické rady, jak jej hospodárně používat a jak zajistit, aby vám sloužil mnoho let. Opravy Je velmi nepravděpodobné, že by váš stroj John Deere vyžadoval opravu. Pokud k tomu však dojde, vaše prodejní a servisní centrum vám stroj v mžiku opraví. Náš servis je rychlý, levný a spolehlivý. Servis Pracovníci místní prodejny John Deere vám vždy pomohou osobním servisem, na který se budete moci spolehnout. Jsou součástí velké rodiny John Deere a kombinují svůj vlastní osobitý styl s přednostmi silné globální společnosti. Dodávka náhradních dílů Produkty značky John Deere jsou na celý život. I pro model, který vám slouží již mnoho let, lze objednat veškeré náhradní díly. Díky komplexní síti prodejců je pomoc vždy po ruce. Finanční řešení * John Deere Financial usnadňuje investice do vyšší výkonnosti a produktivity. Naše řešení na míru zahrnují nákup na splátky, leasing a pronájem. Obraťte se na svého prodejce společnosti John Deere, od kterého získáte podrobné informace. Plánovaná údržba * S údržbovým plánem PowerGard jsou zajištěny předvídatelné provozní náklady a maximální doba provozuschopnosti. Váš plán pokrývá standardní servis a plánovanou výměnu náhradních dílů pomocí originálních součástí, maziv a provozních látek. Vyžádejte si podrobnější informace od svého prodejce! *Není k dispozici ve všech zemích.

40 Zažijte pohodlí Řada 5M vám skutečně nabízí obrovskou možnost volby. Můžete si vybrat z úspor ných motorů s výkonem kw ( koní), otevřeného stanoviště obsluhy, prostorné komfortní kabiny nebo nízkoprofilové kabiny speciálně zkonstruované pro stáje a stodoly. Dokonce existuje úzká verze 5M určená pro pěstitele ovoce a vinné révy. U všech modelů řady 5M si rovněž můžete zvolit převodovku a hydraulickou soustavu. Vyžádejte si podrobnější informace od svého prodejce John Deere! Nejlepší nákup je nákup na úvěr Váš prodejce John Deere vám může nabídnout finanční možnosti, které jsou stejně kvalitní jako naše produkty. Kontaktujte svého místního prodejce a žádejte komplexní nabídku finančních možností, které budou odpovídat specifickým potřebám vašeho podnikání. Tento dokument byl vytvořen pro celosvětové účely. Ačkoli jsou zde uvedeny všeobecné informace, obrázky a popisy, některé obrázky a údaje mohou obsahovat nabídky z oblasti financí, úvěru, pojištění a výrobků a příslušenství, které ve všech regionech nejsou k dispozici. Podrobné informace získáte u svého místního prodejce. Společnost John Deere si vyhrazuje právo na změnu parametrů a provedení výrobků popsaných v tomto dokumentu bez předchozího upozornění. Zelenožlutá barva, logo jelena ve výskoku a nápis JOHN DEERE jsou obchodní značkou společnosti Deere & Company. JohnDeere.com YY CZE 5/14 1/1/2
