1 Definitivníkonstrukce ražených úsekůna stavbětunelového komplexu Blanka Ing. Pavel Šourek SATRA, spol. s r. o. Ing. Miroslav Padevět, Ing. Jan Kvaš Metrostav, a.s TUNELÁŘSKÉ ODPOLEDNE 3/2012 1

2 Situace tunelovétrasy TUNELÁŘSKÉ ODPOLEDNE 3/2012 2

3 Základnítechnickéúdaje a konstrukční řešení Délky úseků realizovaných jako ražené(cca 6,5 km tunelových trub) ražený tunelový úsek Královskáobora na st. č m ražený tunelový úsek Brusnice na st. č m raženétechnologickécentrum se strojovnou VZT, skanály a šachtami VZT kvýdechu Nad Královskou oborou na st. č ražená trafostanice pod Stromovkou na st. č m raženáčerpacístanice a výtlak kanalizace na Císařský ostrov na st. č ražený kanál a šachta VZT kvýdechu Nad Octárnou na st. č m + 72 m 41 m 123 m + 40 m Kromětunelových částíje součástístavby tunelového komplexu cca 3,0 km ražených kanalizačních a dalších štol (technické řešení neodpovídá dalšímu textu) TUNELÁŘSKÉ ODPOLEDNE 3/2012 3

4 Základnítechnickéúdaje a konstrukční řešení Návrhové parametry Návrhová rychlost 70 km/h Maximální podélný sklon 5,0% Minimální směrový poloměr 330 m Šířka jízdních pruhů 3,5 m Výška průjezdného profilu 4,8 m Počátek výstavby ( ) TUNELÁŘSKÉ ODPOLEDNE 3/2012 4

5 Vizualizace dokončeného tunelu TUNELÁŘSKÉ ODPOLEDNE 3/2012 5

6 Raženétunely Královskáobora TUNELÁŘSKÉ ODPOLEDNE 3/2012 6

7 Raženétunely Brusnice TUNELÁŘSKÉ ODPOLEDNE 3/2012 7

8 Souhrnnéinformace o projektu ražených Ražba konvenčním způsobem NRTM tunelů Mezilehlá uzavřená fóliová hydroizolace s pojistným systémem Hydrostatický tlak, nadloží8 m -44 m Agresivita prostředí viz. schéma (XA1-2, XC1, XF2) Šířky trhlin 0,3 mm, resp. 0,4 mm (0,25 mm vodonepropustný beton) Požárníodolnost konstrukcírei 180 (PP vlákna dl. 6 mm Ø0,018 mm) Použité konstrukční betony třídy C30/37, C25/30, C20/25, SB30, SB20 Návrh dle ČSN Eurocode , 1997, TP, technické specifikace Krytí výztuže 50 mm Životnost 100 let Proudová metoda provádění ostění Předpoklad degradace primáru v čase Navýšení výztuže oproti ZDS cca 5% (vliv nových norem) Zatížení(vl. tíha, hydrostat. tlak, geostat. tlak, smrštění, dotvarování, klimatické vlivy, technologická zat.) Součinitel zatížení 1, TUNELÁŘSKÉ ODPOLEDNE 3/2012 8

9 Zkouška požárníodolnosti ostění TUNELÁŘSKÉ ODPOLEDNE 3/2012 9

10 Vzorový příčný řez ražený dvoupruh TUNELÁŘSKÉ ODPOLEDNE 3/

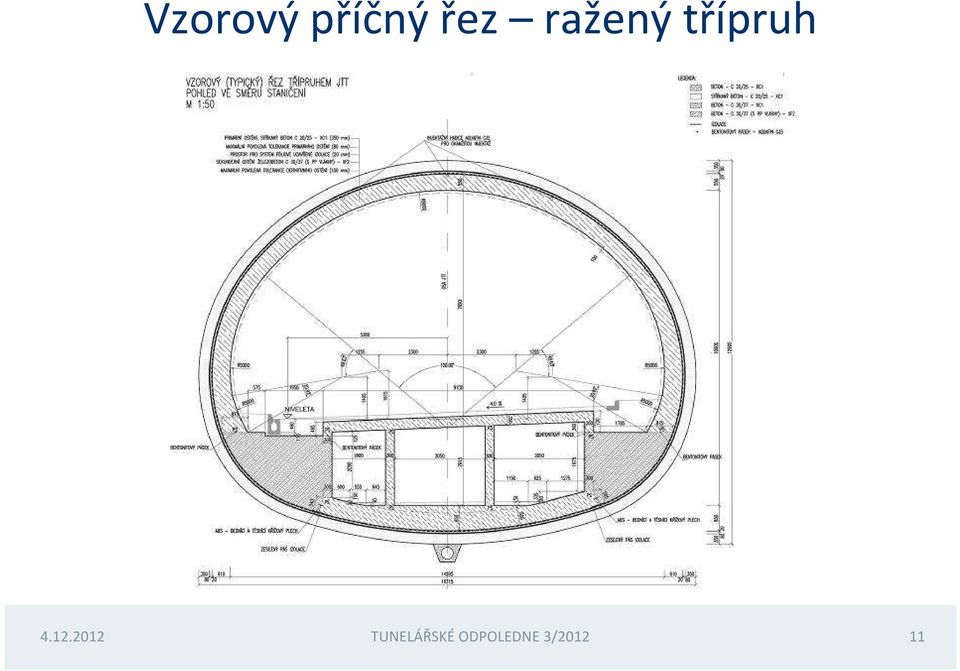

11 Vzorový příčný řez ražený třípruh TUNELÁŘSKÉ ODPOLEDNE 3/

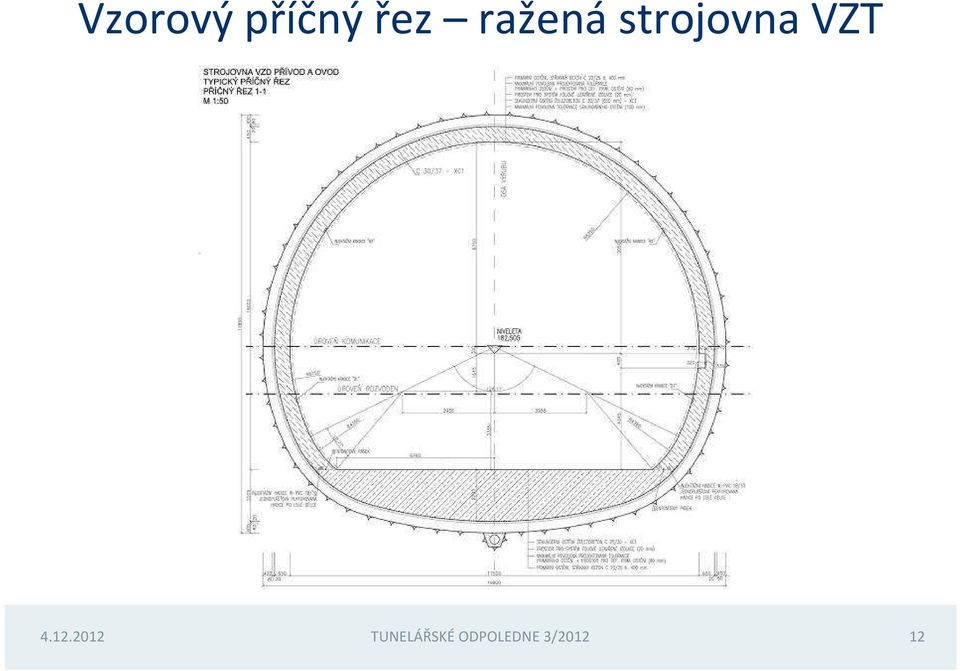

12 Vzorový příčný řez raženástrojovna VZT TUNELÁŘSKÉ ODPOLEDNE 3/

13 Vzorový příčný řez raženápropojka TUNELÁŘSKÉ ODPOLEDNE 3/

14 Postup prováděnídefinitivního ostění TUNELÁŘSKÉ ODPOLEDNE 3/

15 Vyražený profil tunelu před prováděním definitivních konstrukcí TUNELÁŘSKÉ ODPOLEDNE 3/

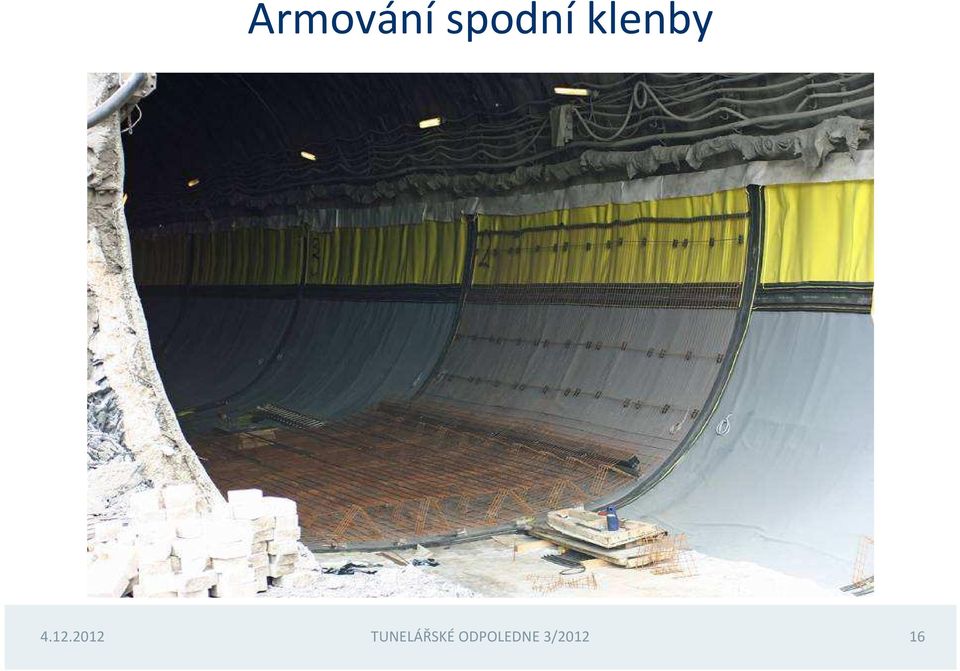

16 Armováníspodníklenby TUNELÁŘSKÉ ODPOLEDNE 3/

17 Betonážspodníklenby Spára dno/blok TUNELÁŘSKÉ ODPOLEDNE 3/

18 Konstrukce spodníklenby TUNELÁŘSKÉ ODPOLEDNE 3/

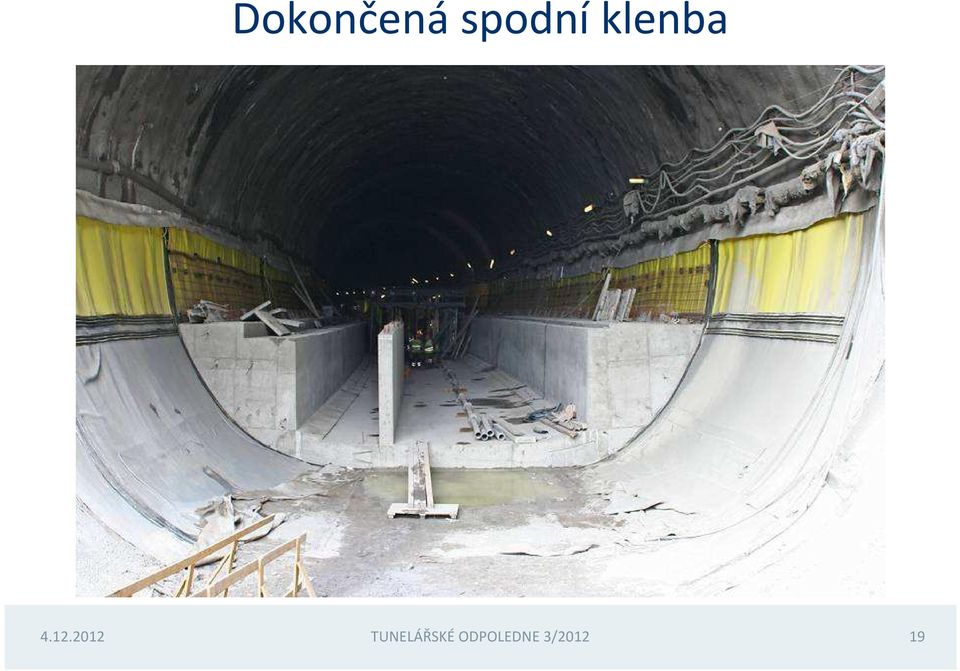

19 Dokončenáspodníklenba TUNELÁŘSKÉ ODPOLEDNE 3/

20 Armováníhorníklenby TUNELÁŘSKÉ ODPOLEDNE 3/

21 Výztužhorníklenby TUNELÁŘSKÉ ODPOLEDNE 3/

22 Pracovníspára blok/klenba TUNELÁŘSKÉ ODPOLEDNE 3/

23 Betonážhorníklenby dvoupruh TUNELÁŘSKÉ ODPOLEDNE 3/

24 Definitivníostěnív místěnouzového zálivu TUNELÁŘSKÉ ODPOLEDNE 3/

25 Definitivníostěníhorníklenby třípruh TUNELÁŘSKÉ ODPOLEDNE 3/

26 Definitivníostěníze stříkaného betonu TUNELÁŘSKÉ ODPOLEDNE 3/

27 Definitivníostěníze stříkaného betonu 0.krok zvýšení počtu uchycovacích terčíků hydroizolace 1.krok armování(vnější síť + samonosné lichoběžníkové rámy) 2. krok nástřik 1.vrstvy SB30 (cca 20 cm) mokrou cestou 3.krok doarmování(vnitřní síť) 4.krok nástřik 2.vrstvy SB30(cca 20 cm, odstup max. 48 hod) 5.krok finální vrstva SB20(frakce 0-4, cca 3-5 cm, bez urychlovače) TUNELÁŘSKÉ ODPOLEDNE 3/

28 Definitivníostěníze stříkaného betonu TUNELÁŘSKÉ ODPOLEDNE 3/

29 Ostěníz vodonepropustného betonu TUNELÁŘSKÉ ODPOLEDNE 3/

30 Parametryvodonepropustnéhoostění Předpokládaná maximální výška hladiny podzemní vody nad klenbou 20 m Zatříděníkonstrukce dle TP ČBS 02 Bílévany (Kon1, A1, W4) Tloušťka ostění 500 mm kanál, 400 mm šachta Beton ostěnítřídy C30/37 XA2 spovoleným průsakem do 40 mm a spp vlákny (1 kg/m3) Maximálnípovolenášířka trhlin vbetonu nesmípřesáhnout 0,25 mm (v podélném i příčném směru) Minimální krytí výztuže 50 mm, s nutností velmi přesného uložení Maximální vzdálenost vložek výztuže 100 mm u obou líců z důvodu rovnoměrného rozdělení případných trhlin Mezi primární a sekundární ostění musí být vložena separační vrstva (geotextilie snakašírovanoupe fólií-izolnetex3.100) pro umožněníprokluzubetonu od objemových změn Maximálnítolerance na polohu vnitřního líce primárního ostěníje 100 mm (tloušťka definitivního ostěnínesmíbýt tlustšío více než100 mm), poměr vzdálenosti kvýšce sousedních nerovností primáru nejvíce v poměru 1:8 Teplota ukládaného čerstvého betonu se musípohybovat mezi C. Absolutníteplota betonu nesmípřesáhnout +70 C a gradient mezi povrchem a středem konstrukce musíbýt do 20 C TUNELÁŘSKÉ ODPOLEDNE 3/

31 Ostěnízvodonepropustnéhobetonu TUNELÁŘSKÉ ODPOLEDNE 3/

32 Specifikaprovádění Omezený prostor na portálech Montáž a přesun forem klenby Vazba na ražby - mimořádné události Demontáž forem v tunelu Průjezdné propojky TUNELÁŘSKÉ ODPOLEDNE 3/

33 Schéma technologického uzlu pod Letnou TUNELÁŘSKÉ ODPOLEDNE 3/

34 Vyražený kanál 04 v místěnapojenína STT TUNELÁŘSKÉ ODPOLEDNE 3/

35 Napojeníkanálu 04 na JTT TUNELÁŘSKÉ ODPOLEDNE 3/

36 Výztužklenby v napojeníkanálu TUNELÁŘSKÉ ODPOLEDNE 3/

37 Napojeníkanálu 03 Výztuž 3D TUNELÁŘSKÉ ODPOLEDNE 3/

38 Čelo strojovny VZT s napojenína TGC TUNELÁŘSKÉ ODPOLEDNE 3/

39 Čelo strojovny VZT s napojením kanálu TUNELÁŘSKÉ ODPOLEDNE 3/

40 Celkový pohled do strojovny VZT TUNELÁŘSKÉ ODPOLEDNE 3/

41 Dokončenéostěnístrojovny VZT TUNELÁŘSKÉ ODPOLEDNE 3/

42 Napojeníkanálu 07 na strojovnu VZT TUNELÁŘSKÉ ODPOLEDNE 3/

43 Napojeníkanálu 08 na strojovnu VZT TUNELÁŘSKÉ ODPOLEDNE 3/

44 Kanál TUNELÁŘSKÉ ODPOLEDNE 3/

45 Kanál TUNELÁŘSKÉ ODPOLEDNE 3/

46 Střednípříčka v kanálu TUNELÁŘSKÉ ODPOLEDNE 3/

47 Střednípříčka v kanálu TUNELÁŘSKÉ ODPOLEDNE 3/

48 Střednípříčka v kanálu TUNELÁŘSKÉ ODPOLEDNE 3/

49 Střednípříčka v šachtě TUNELÁŘSKÉ ODPOLEDNE 3/

50 Mezistrop z předpjatého paneluspirol TUNELÁŘSKÉ ODPOLEDNE 3/

51 Dokončenéostěnítunelu TUNELÁŘSKÉ ODPOLEDNE 3/

52 Děkuji Vám za pozornost TUNELÁŘSKÉ ODPOLEDNE 3/
