STUDIUM VLIVU OZONIZACE NA ARCHIVNÍ MATERIÁLY

Rozměr: px
Začít zobrazení ze stránky:

Download "STUDIUM VLIVU OZONIZACE NA ARCHIVNÍ MATERIÁLY"

Transkript

1 STUDIUM VLIVU OZONIZACE NA ARCHIVNÍ MATERIÁLY Zpracovali: Dr. ing. Michal Ďurovič, Ing. Hana Paulusová, Roman Straka, PhMr. Bronislava Bacílková Praha 28 str. č. z 6

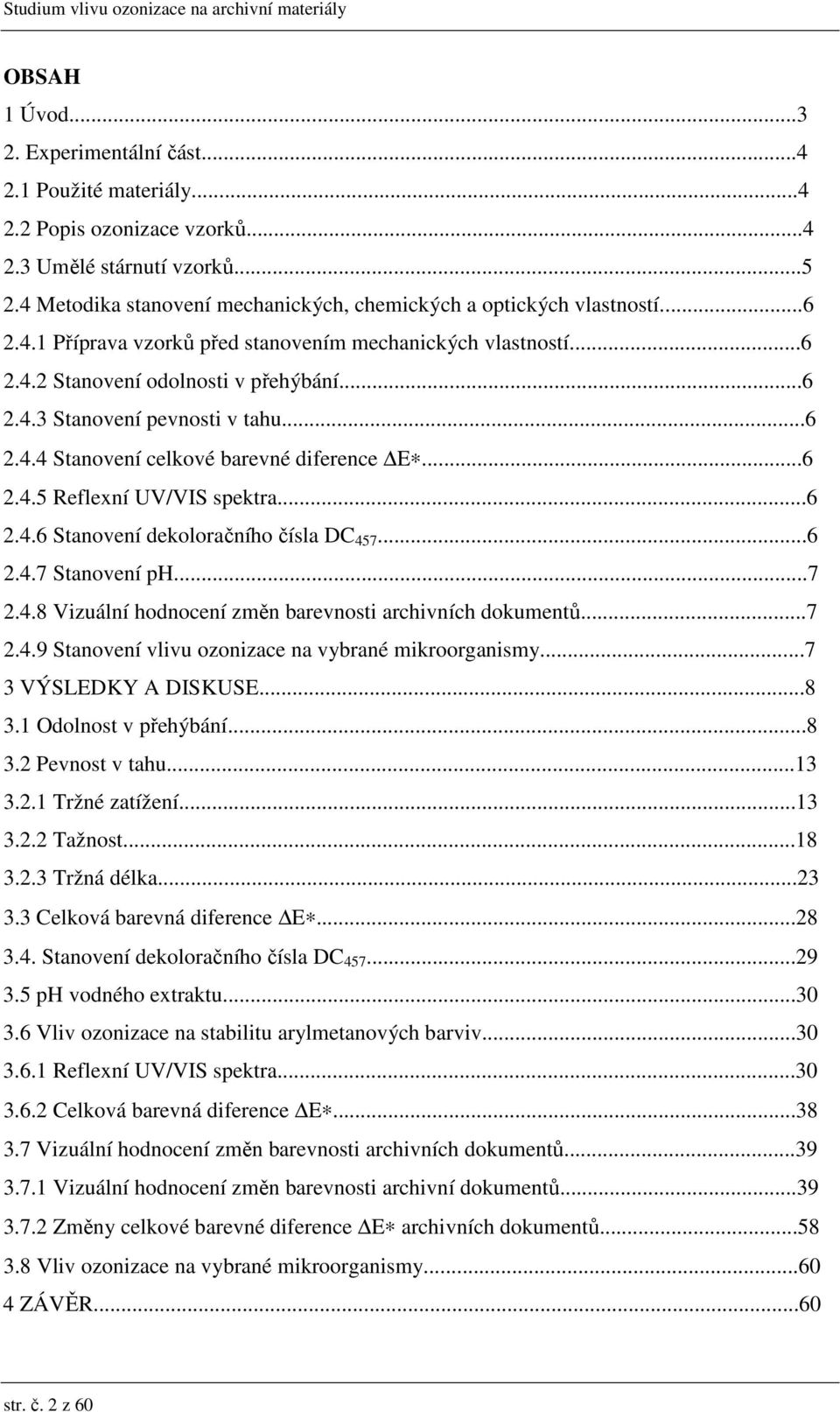

2 OBSAH Úvod Experimentální část Použité materiály Popis ozonizace vzorků Umělé stárnutí vzorků Metodika stanovení mechanických, chemických a optických vlastností Příprava vzorků před stanovením mechanických vlastností Stanovení odolnosti v přehýbání Stanovení pevnosti v tahu Stanovení celkové barevné diference E Reflexní UV/VIS spektra Stanovení dekoloračního čísla DC Stanovení ph Vizuální hodnocení změn barevnosti archivních dokumentů Stanovení vlivu ozonizace na vybrané mikroorganismy VÝSLEDKY A DISKUSE Odolnost v přehýbání Pevnost v tahu Tržné zatížení Tažnost Tržná délka Celková barevná diference E Stanovení dekoloračního čísla DC ph vodného extraktu Vliv ozonizace na stabilitu arylmetanových barviv Reflexní UV/VIS spektra Celková barevná diference E Vizuální hodnocení změn barevnosti archivních dokumentů Vizuální hodnocení změn barevnosti archivní dokumentů Změny celkové barevné diference E archivních dokumentů Vliv ozonizace na vybrané mikroorganismy ZÁVĚR...6 str. č. 2 z 6

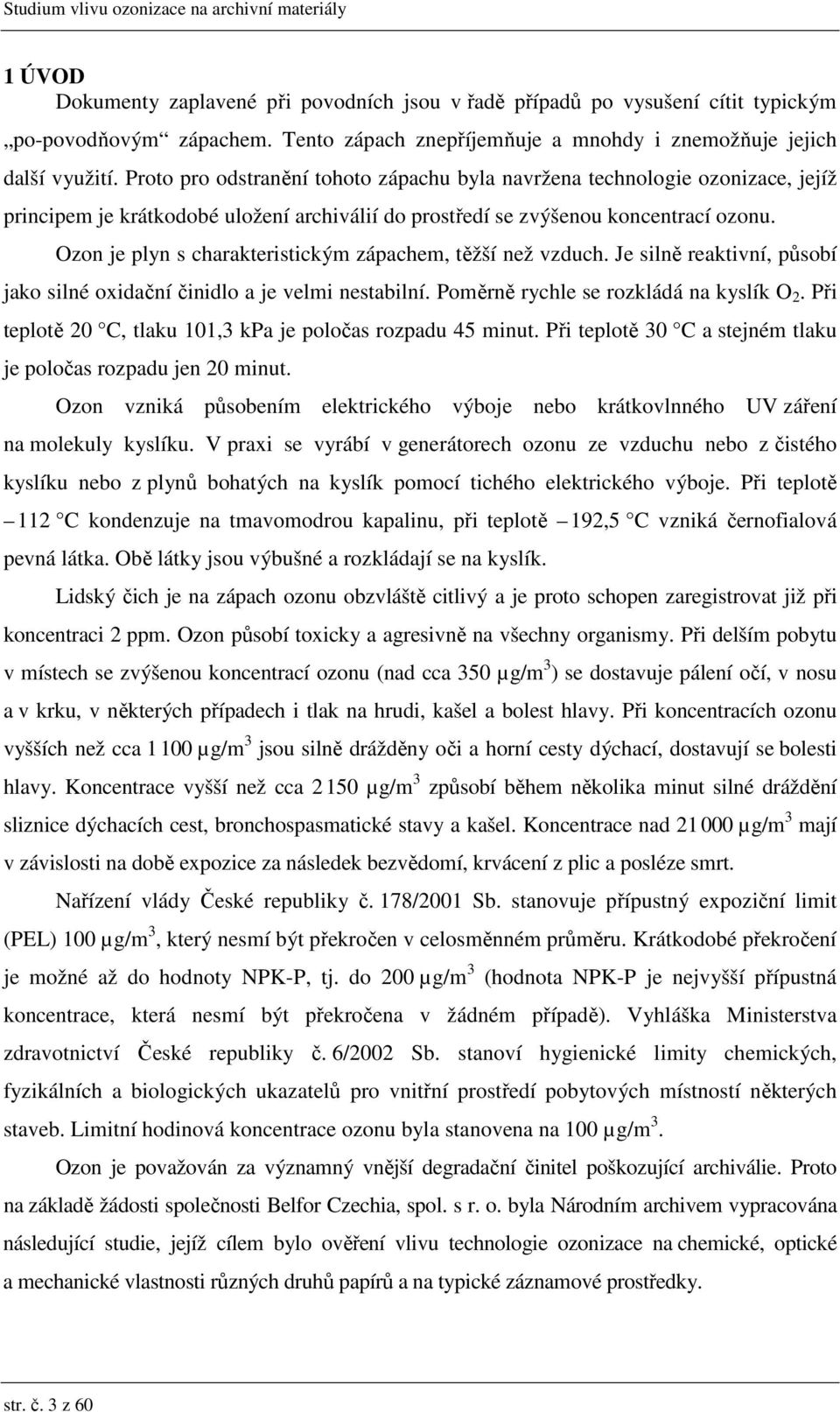

3 ÚVOD Dokumenty zaplavené při povodních jsou v řadě případů po vysušení cítit typickým po-povodňovým zápachem. Tento zápach znepříjemňuje a mnohdy i znemožňuje jejich další využití. Proto pro odstranění tohoto zápachu byla navržena technologie ozonizace, jejíž principem je krátkodobé uložení archiválií do prostředí se zvýšenou koncentrací ozonu. Ozon je plyn s charakteristickým zápachem, těžší než vzduch. Je silně reaktivní, působí jako silné oxidační činidlo a je velmi nestabilní. Poměrně rychle se rozkládá na kyslík O 2. Při teplotě 2 C, tlaku,3 kpa je poločas rozpadu 45 minut. Při teplotě 3 C a stejném tlaku je poločas rozpadu jen 2 minut. Ozon vzniká působením elektrického výboje nebo krátkovlnného UV záření na molekuly kyslíku. V praxi se vyrábí v generátorech ozonu ze vzduchu nebo z čistého kyslíku nebo z plynů bohatých na kyslík pomocí tichého elektrického výboje. Při teplotě 2 C kondenzuje na tmavomodrou kapalinu, při teplotě 92,5 C vzniká černofialová pevná látka. Obě látky jsou výbušné a rozkládají se na kyslík. Lidský čich je na zápach ozonu obzvláště citlivý a je proto schopen zaregistrovat již při koncentraci 2 ppm. Ozon působí toxicky a agresivně na všechny organismy. Při delším pobytu v místech se zvýšenou koncentrací ozonu (nad cca 35 µg/m 3 ) se dostavuje pálení očí, v nosu a v krku, v některých případech i tlak na hrudi, kašel a bolest hlavy. Při koncentracích ozonu vyšších než cca µg/m 3 jsou silně drážděny oči a horní cesty dýchací, dostavují se bolesti hlavy. Koncentrace vyšší než cca 2 5 µg/m 3 způsobí během několika minut silné dráždění sliznice dýchacích cest, bronchospasmatické stavy a kašel. Koncentrace nad 2 µg/m 3 mají v závislosti na době expozice za následek bezvědomí, krvácení z plic a posléze smrt. Nařízení vlády České republiky č. 78/2 Sb. stanovuje přípustný expoziční limit (PEL) µg/m 3, který nesmí být překročen v celosměnném průměru. Krátkodobé překročení je možné až do hodnoty NPK-P, tj. do 2 µg/m 3 (hodnota NPK-P je nejvyšší přípustná koncentrace, která nesmí být překročena v žádném případě). Vyhláška Ministerstva zdravotnictví České republiky č. 6/22 Sb. stanoví hygienické limity chemických, fyzikálních a biologických ukazatelů pro vnitřní prostředí pobytových místností některých staveb. Limitní hodinová koncentrace ozonu byla stanovena na µg/m 3. Ozon je považován za významný vnější degradační činitel poškozující archiválie. Proto na základě žádosti společnosti Belfor Czechia, spol. s r. o. byla Národním archivem vypracována následující studie, jejíž cílem bylo ověření vlivu technologie ozonizace na chemické, optické a mechanické vlastnosti různých druhů papírů a na typické záznamové prostředky. str. č. 3 z 6

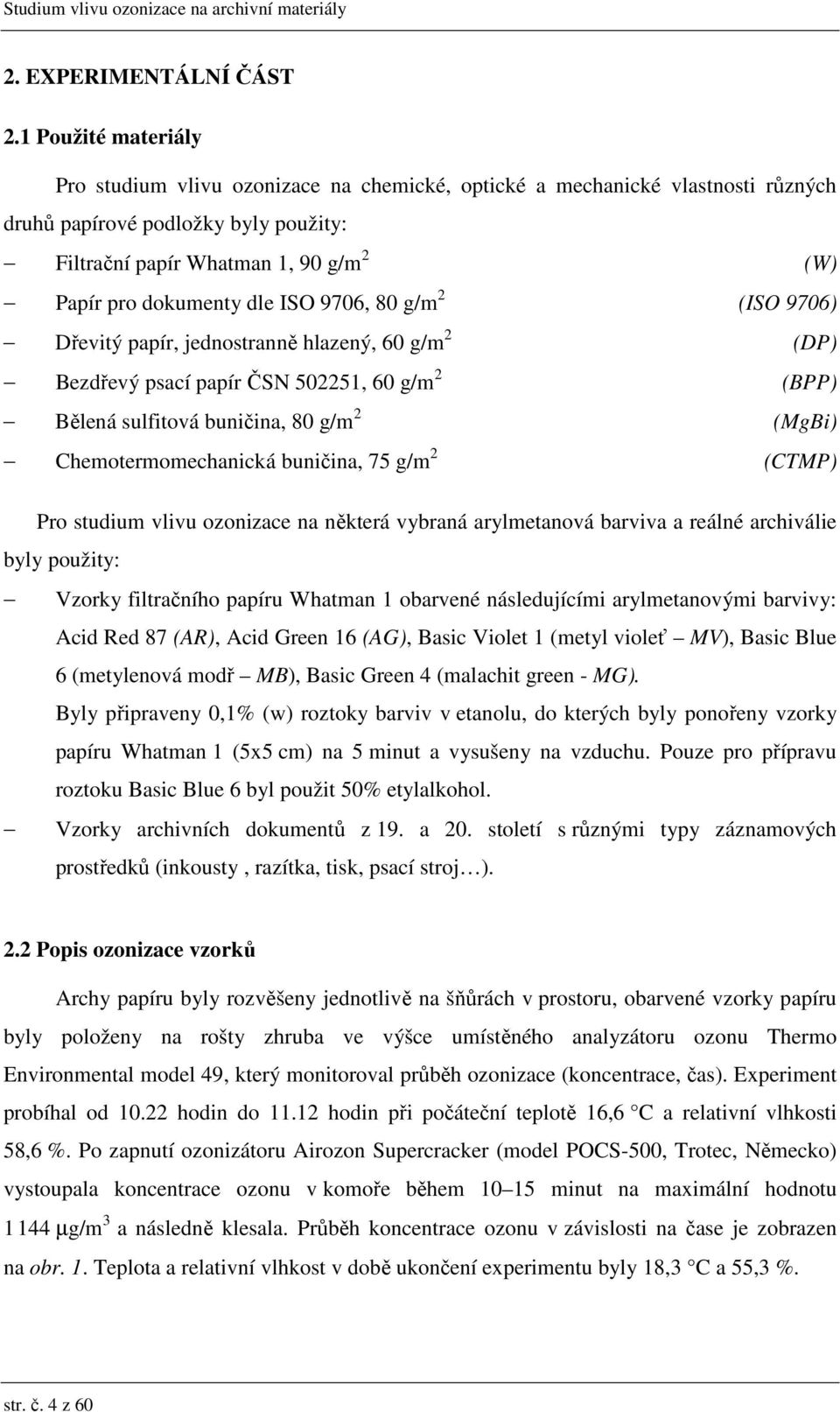

4 2. EXPERIMENTÁLNÍ ČÁST 2. Použité materiály Pro studium vlivu ozonizace na chemické, optické a mechanické vlastnosti různých druhů papírové podložky byly použity: Filtrační papír Whatman, 9 g/m 2 (W) Papír pro dokumenty dle ISO 976, 8 g/m 2 (ISO 976) Dřevitý papír, jednostranně hlazený, 6 g/m 2 (DP) Bezdřevý psací papír ČSN 5225, 6 g/m 2 (BPP) Bělená sulfitová buničina, 8 g/m 2 (MgBi) Chemotermomechanická buničina, 75 g/m 2 (CTMP) Pro studium vlivu ozonizace na některá vybraná arylmetanová barviva a reálné archiválie byly použity: Vzorky filtračního papíru Whatman obarvené následujícími arylmetanovými barvivy: Acid Red 87 (AR), Acid Green 6 (AG), Basic Violet (metyl violeť MV), Basic Blue 6 (metylenová modř MB), Basic Green 4 (malachit green - MG). Byly připraveny,% (w) roztoky barviv v etanolu, do kterých byly ponořeny vzorky papíru Whatman (5x5 cm) na 5 minut a vysušeny na vzduchu. Pouze pro přípravu roztoku Basic Blue 6 byl použit 5% etylalkohol. Vzorky archivních dokumentů z 9. a 2. století s různými typy záznamových prostředků (inkousty, razítka, tisk, psací stroj ). 2.2 Popis ozonizace vzorků Archy papíru byly rozvěšeny jednotlivě na šňůrách v prostoru, obarvené vzorky papíru byly položeny na rošty zhruba ve výšce umístěného analyzátoru ozonu Thermo Environmental model 49, který monitoroval průběh ozonizace (koncentrace, čas). Experiment probíhal od.22 hodin do.2 hodin při počáteční teplotě 6,6 C a relativní vlhkosti 58,6 %. Po zapnutí ozonizátoru Airozon Supercracker (model POCS-5, Trotec, Německo) vystoupala koncentrace ozonu v komoře během 5 minut na maximální hodnotu 44 µg/m 3 a následně klesala. Průběh koncentrace ozonu v závislosti na čase je zobrazen na obr.. Teplota a relativní vlhkost v době ukončení experimentu byly 8,3 C a 55,3 %. str. č. 4 z 6

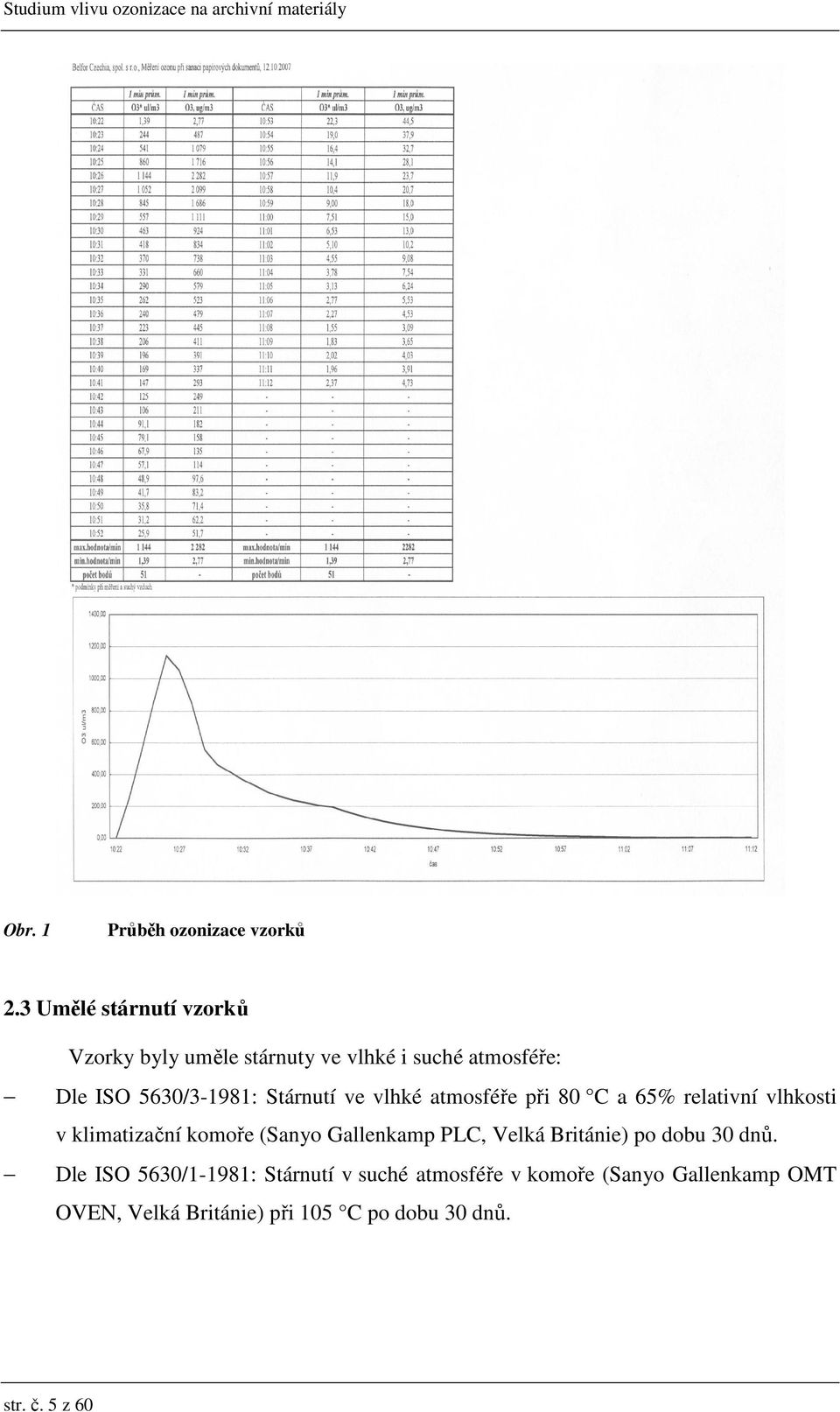

5 Obr. Průběh ozonizace vzorků 2.3 Umělé stárnutí vzorků Vzorky byly uměle stárnuty ve vlhké i suché atmosféře: Dle ISO 563/3-98: Stárnutí ve vlhké atmosféře při 8 C a 65% relativní vlhkosti v klimatizační komoře (Sanyo Gallenkamp PLC, Velká Británie) po dobu 3 dnů. Dle ISO 563/-98: Stárnutí v suché atmosféře v komoře (Sanyo Gallenkamp OMT OVEN, Velká Británie) při 5 C po dobu 3 dnů. str. č. 5 z 6

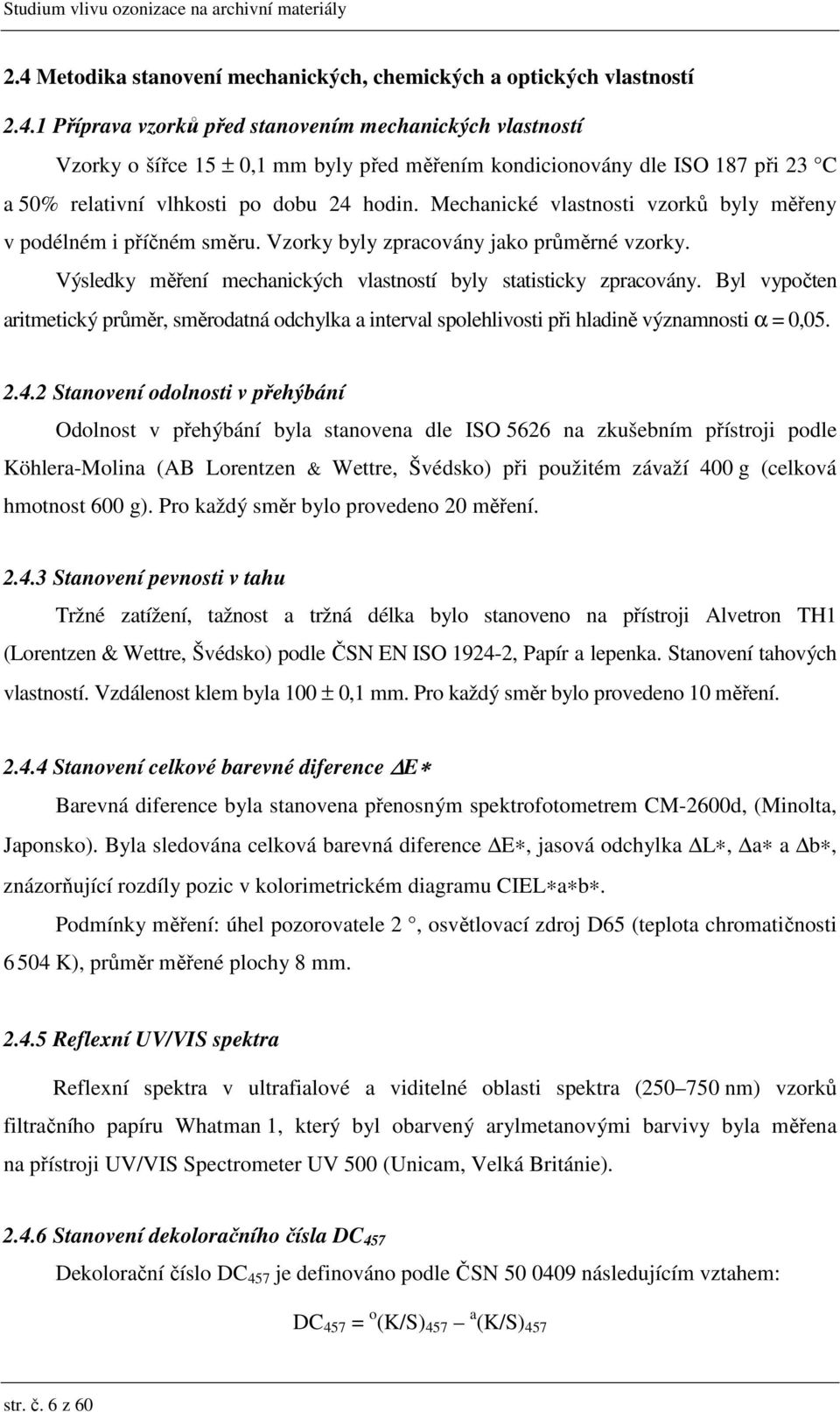

6 2.4 Metodika stanovení mechanických, chemických a optických vlastností 2.4. Příprava vzorků před stanovením mechanických vlastností Vzorky o šířce 5 ±, mm byly před měřením kondicionovány dle ISO 87 při 23 C a 5% relativní vlhkosti po dobu 24 hodin. Mechanické vlastnosti vzorků byly měřeny v podélném i příčném směru. Vzorky byly zpracovány jako průměrné vzorky. Výsledky měření mechanických vlastností byly statisticky zpracovány. Byl vypočten aritmetický průměr, směrodatná odchylka a interval spolehlivosti při hladině významnosti α =, Stanovení odolnosti v přehýbání Odolnost v přehýbání byla stanovena dle ISO 5626 na zkušebním přístroji podle Köhlera-Molina (AB Lorentzen & Wettre, Švédsko) při použitém závaží 4 g (celková hmotnost 6 g). Pro každý směr bylo provedeno 2 měření Stanovení pevnosti v tahu Tržné zatížení, tažnost a tržná délka bylo stanoveno na přístroji Alvetron TH (Lorentzen & Wettre, Švédsko) podle ČSN EN ISO 924-2, Papír a lepenka. Stanovení tahových vlastností. Vzdálenost klem byla ±, mm. Pro každý směr bylo provedeno měření Stanovení celkové barevné diference E Barevná diference byla stanovena přenosným spektrofotometrem CM-26d, (Minolta, Japonsko). Byla sledována celková barevná diference E, jasová odchylka L, a a b, znázorňující rozdíly pozic v kolorimetrickém diagramu CIEL a b. Podmínky měření: úhel pozorovatele 2, osvětlovací zdroj D65 (teplota chromatičnosti 6 54 K), průměr měřené plochy 8 mm Reflexní UV/VIS spektra Reflexní spektra v ultrafialové a viditelné oblasti spektra (25 75 nm) vzorků filtračního papíru Whatman, který byl obarvený arylmetanovými barvivy byla měřena na přístroji UV/VIS Spectrometer UV 5 (Unicam, Velká Británie) Stanovení dekoloračního čísla DC 457 Dekolorační číslo DC 457 je definováno podle ČSN 5 49 následujícím vztahem: DC 457 = o (K/S) 457 a (K/S) 457 str. č. 6 z 6

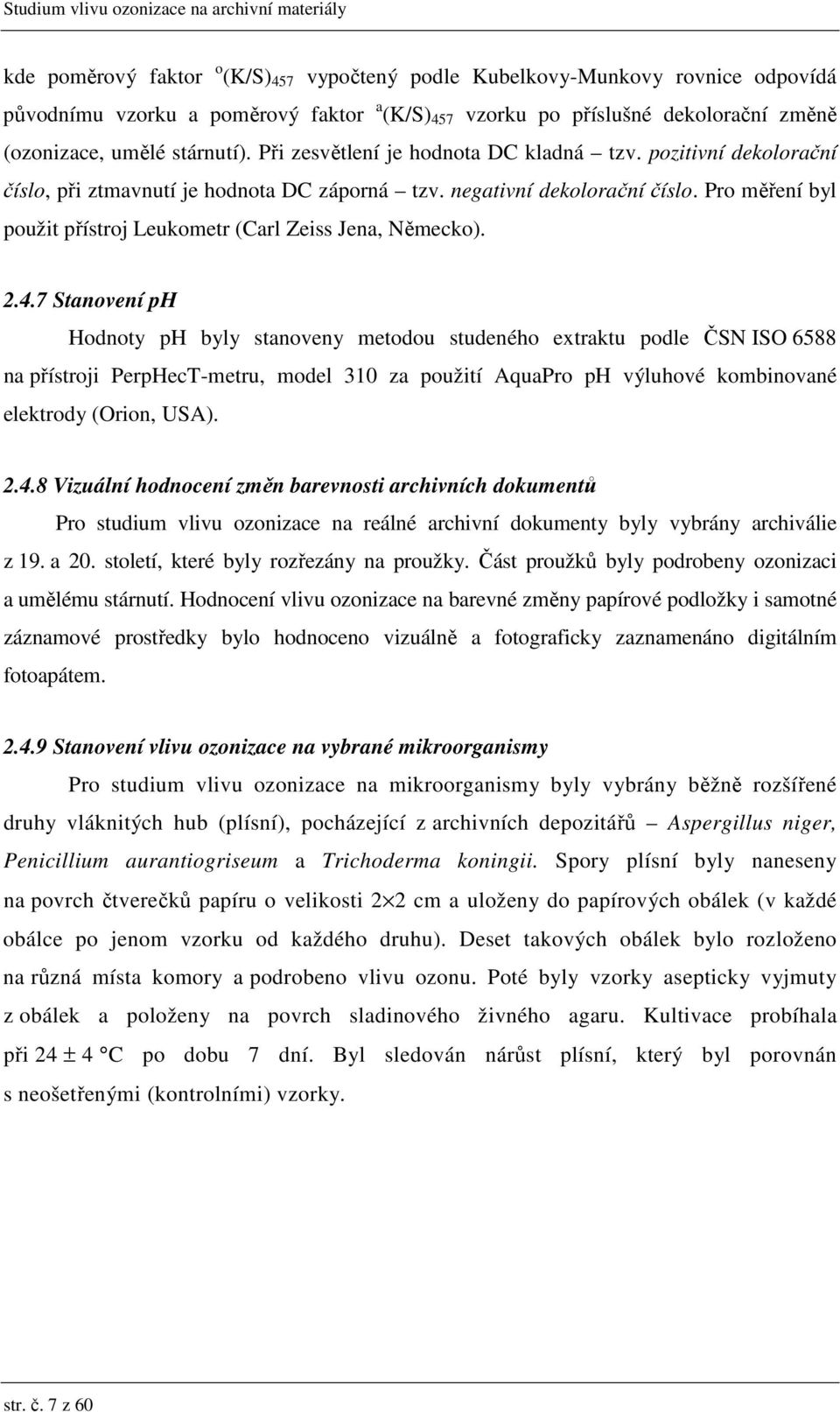

7 kde poměrový faktor o (K/S) 457 vypočtený podle Kubelkovy-Munkovy rovnice odpovídá původnímu vzorku a poměrový faktor a (K/S) 457 vzorku po příslušné dekolorační změně (ozonizace, umělé stárnutí). Při zesvětlení je hodnota DC kladná tzv. pozitivní dekolorační číslo, při ztmavnutí je hodnota DC záporná tzv. negativní dekolorační číslo. Pro měření byl použit přístroj Leukometr (Carl Zeiss Jena, Německo) Stanovení ph Hodnoty ph byly stanoveny metodou studeného extraktu podle ČSN ISO 6588 na přístroji PerpHecT-metru, model 3 za použití AquaPro ph výluhové kombinované elektrody (Orion, USA) Vizuální hodnocení změn barevnosti archivních dokumentů Pro studium vlivu ozonizace na reálné archivní dokumenty byly vybrány archiválie z 9. a 2. století, které byly rozřezány na proužky. Část proužků byly podrobeny ozonizaci a umělému stárnutí. Hodnocení vlivu ozonizace na barevné změny papírové podložky i samotné záznamové prostředky bylo hodnoceno vizuálně a fotograficky zaznamenáno digitálním fotoapátem Stanovení vlivu ozonizace na vybrané mikroorganismy Pro studium vlivu ozonizace na mikroorganismy byly vybrány běžně rozšířené druhy vláknitých hub (plísní), pocházející z archivních depozitářů Aspergillus niger, Penicillium aurantiogriseum a Trichoderma koningii. Spory plísní byly naneseny na povrch čtverečků papíru o velikosti 2 2 cm a uloženy do papírových obálek (v každé obálce po jenom vzorku od každého druhu). Deset takových obálek bylo rozloženo na různá místa komory a podrobeno vlivu ozonu. Poté byly vzorky asepticky vyjmuty z obálek a položeny na povrch sladinového živného agaru. Kultivace probíhala při 24 ± 4 C po dobu 7 dní. Byl sledován nárůst plísní, který byl porovnán s neošetřenými (kontrolními) vzorky. str. č. 7 z 6

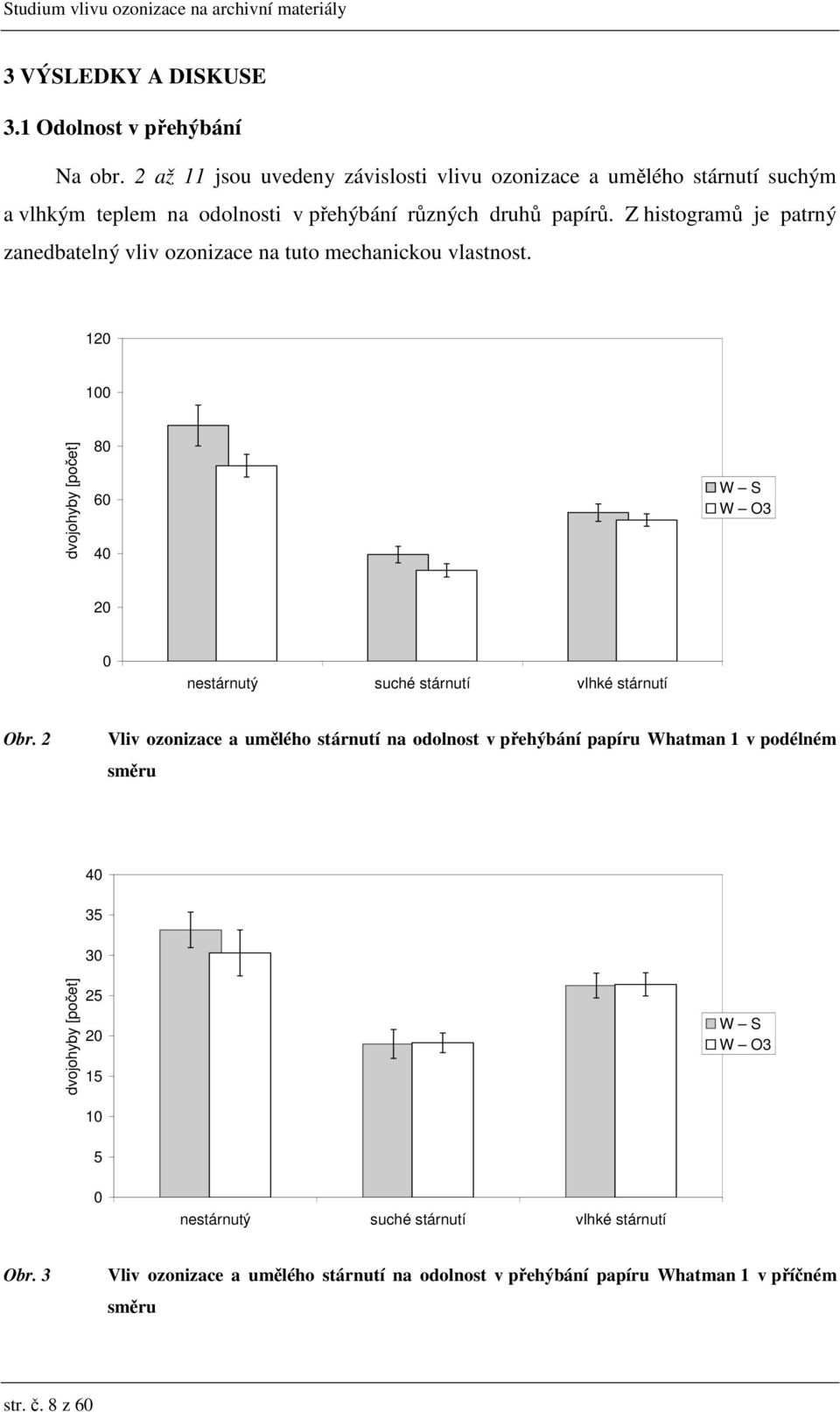

8 3 VÝSLEDKY A DISKUSE 3. Odolnost v přehýbání Na obr. 2 až jsou uvedeny závislosti vlivu ozonizace a umělého stárnutí suchým a vlhkým teplem na odolnosti v přehýbání různých druhů papírů. Z histogramů je patrný zanedbatelný vliv ozonizace na tuto mechanickou vlastnost. 2 dvojohyby [počet] W S W O3 2 Obr. 2 Vliv ozonizace a umělého stárnutí na odolnost v přehýbání papíru Whatman v podélném směru 4 35 dvojohyby [počet] W S W O3 5 Obr. 3 Vliv ozonizace a umělého stárnutí na odolnost v přehýbání papíru Whatman v příčném směru str. č. 8 z 6

9 6 5 dvojohyby [počet] ISO 976 S ISO 976 O3 Obr. 4 Vliv ozonizace a umělého stárnutí na odolnost v přehýbání papíru ISO 976 v podélném směru 35 3 dvojohyby [počet] ISO 976 S ISO 976 O3 5 Obr. 5 Vliv ozonizace a umělého stárnutí na odolnost v přehýbání papíru ISO 976 v příčném směru str. č. 9 z 6

10 dvojohyby [počet] DP S DP O3 Obr. 6 Vliv ozonizace a umělého stárnutí na odolnost v přehýbání dřevitého papíru v podélném směru 6 5 dvojohyby [počet] DP S DP O3 Obr. 7 Vliv ozonizace a umělého stárnutí na odolnost v přehýbání dřevitého papíru v příčném směru str. č. z 6

11 7 6 5 dvojohyby [počet] BPP S BPP O3 Obr. 8 Vliv ozonizace a umělého stárnutí na odolnost v přehýbání bezdřevého psacího papíru v podélném směru 6 5 dvojohyby [počet] BPP S BPP O3 Obr. 9 Vliv ozonizace a umělého stárnutí na odolnost v přehýbání bezdřevého psacího papíru v příčném směru str. č. z 6

12 2 dvojohyby [počet] MgBi S MgBi O3 2 Obr. Vliv ozonizace a umělého stárnutí na odolnost v přehýbání bělená sulfitové buničiny 2 dvojohyby [počet] CTMP S CTMP O3 2 Obr. Vliv ozonizace a umělého stárnutí na odolnost v přehýbání chemotermomechanické buničiny str. č. 2 z 6

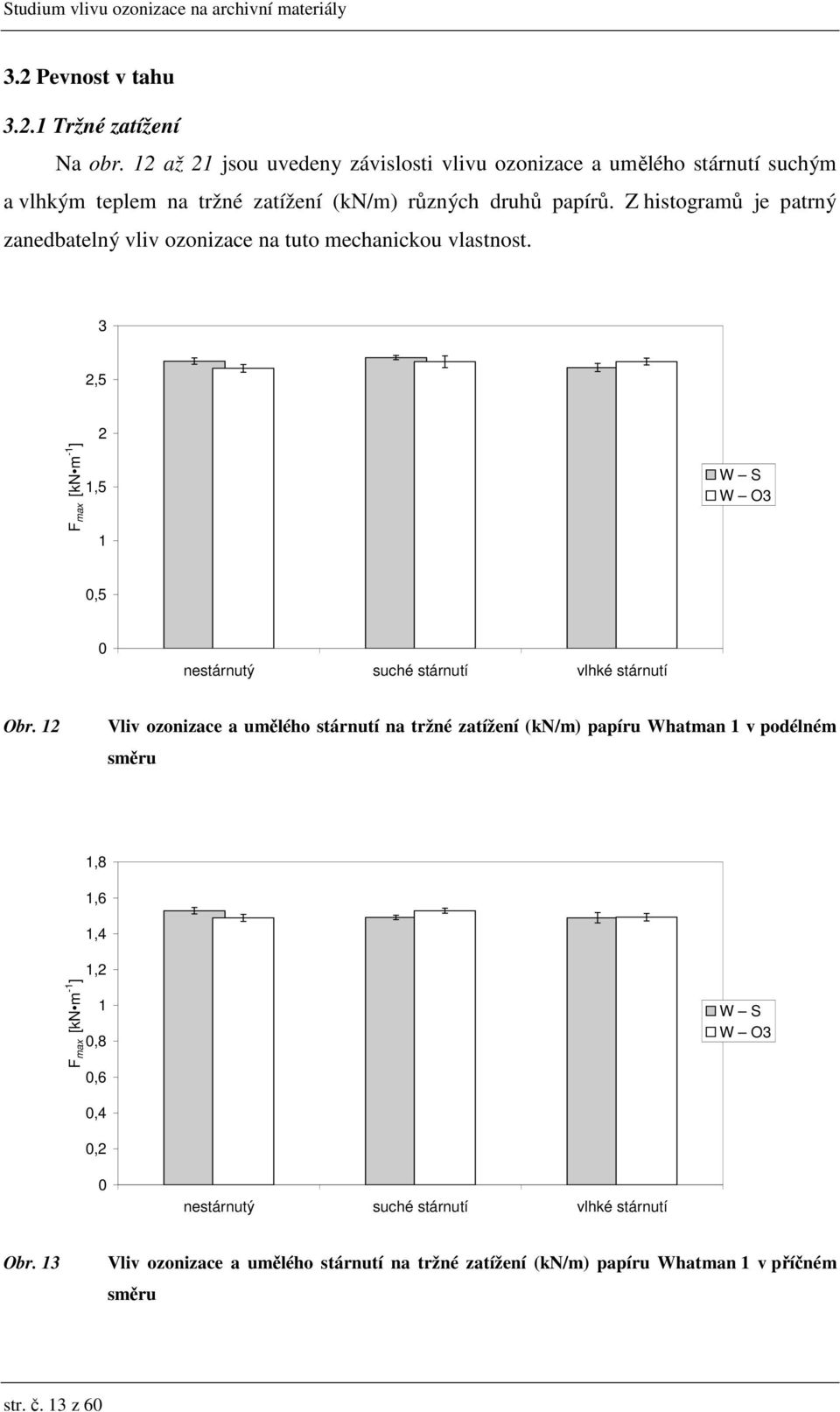

13 3.2 Pevnost v tahu 3.2. Tržné zatížení Na obr. 2 až 2 jsou uvedeny závislosti vlivu ozonizace a umělého stárnutí suchým a vlhkým teplem na tržné zatížení (kn/m) různých druhů papírů. Z histogramů je patrný zanedbatelný vliv ozonizace na tuto mechanickou vlastnost. 3 2,5 F max [kn m - ] 2,5 W S W O3,5 Obr. 2 Vliv ozonizace a umělého stárnutí na tržné zatížení (kn/m) papíru Whatman v podélném směru,8,6,4 F max [kn m - ],2,8,6 W S W O3,4,2 Obr. 3 Vliv ozonizace a umělého stárnutí na tržné zatížení (kn/m) papíru Whatman v příčném směru str. č. 3 z 6

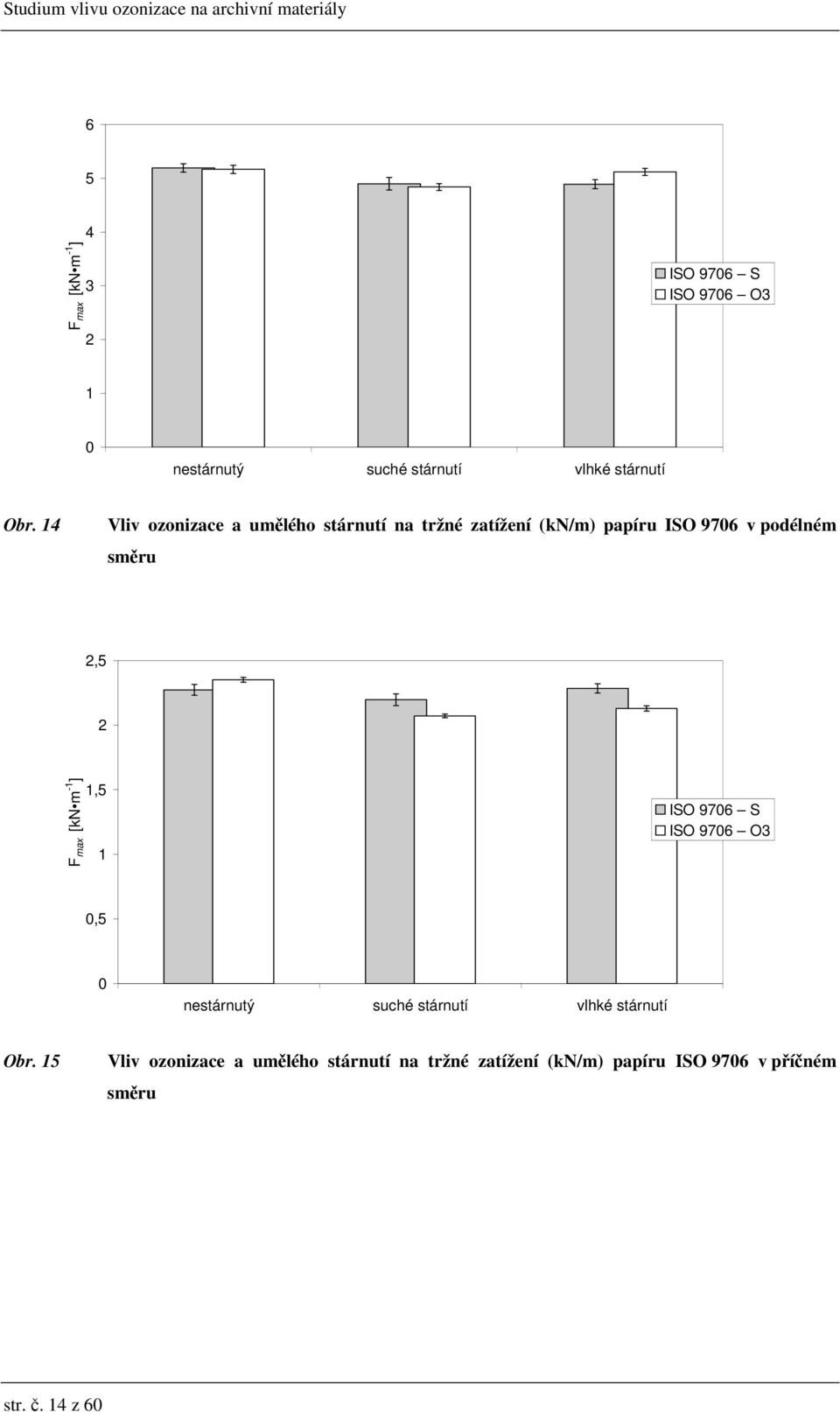

14 6 5 F max [kn m - ] ISO 976 S ISO 976 O3 Obr. 4 Vliv ozonizace a umělého stárnutí na tržné zatížení (kn/m) papíru ISO 976 v podélném směru 2,5 2 F max [kn m - ],5 ISO 976 S ISO 976 O3,5 Obr. 5 Vliv ozonizace a umělého stárnutí na tržné zatížení (kn/m) papíru ISO 976 v příčném směru str. č. 4 z 6

15 3,5 3 2,5 F max [kn m - ] 2,5 DP S DP O3,5 Obr. 6 Vliv ozonizace a umělého stárnutí na tržné zatížení (kn/m) dřevitého papíru v podélném směru 2,5 2 F max [kn m - ],5 DP S DP O3,5 Obr. 7 Vliv ozonizace a umělého stárnutí na tržné zatížení (kn/m) dřevitého papíru v příčném směru str. č. 5 z 6

16 4,5 4 3,5 F max [kn m - ] 3 2,5 2,5 BPP S BPP O3,5 Obr. 8 Vliv ozonizace a umělého stárnutí na tržné zatížení (kn/m) bezdřevého psacího papíru v podélném směru 2,5 2 F max [kn m - ],5 BPP S BPP O3,5 Obr. 9 Vliv ozonizace a umělého stárnutí na tržné zatížení (kn/m) bezdřevého psacího papíru v příčném směru str. č. 6 z 6

17 3 2,5 Fmax [kn m-] 2,5 MgBi S MgBi O3,5 Obr. 2 Vliv ozonizace a umělého stárnutí na tržné zatížení (kn/m) bělená sulfitové buničiny 4,5 4 3,5 F max [kn m - ] 3 2,5 2,5 CTMP S CTMP O3,5 Obr. 2 Vliv ozonizace a umělého stárnutí na tržné zatížení (kn/m) chemotermomechanické buničiny str. č. 7 z 6

18 3.2.2 Tažnost Histogramy uvedené na obr. 22 až 3 znázorňují vlivu ozonizace a umělého stárnutí suchým a vlhkým teplem na tažnost (%) různých druhů papírů. Ozonizace tuto mechanickou vlastnost neovlivňuje.,8,6,4,2 δ [%],8 W S W O3,6,4,2 Obr. 22 Vliv ozonizace a umělého stárnutí na tažnost (%) papíru Whatman v podélném směru 4 3,5 3 δ [%] 2,5 2 W S W O3,5,5 Obr. 23 Vliv ozonizace a umělého stárnutí na tažnost (%) papíru Whatman v příčném směru str. č. 8 z 6

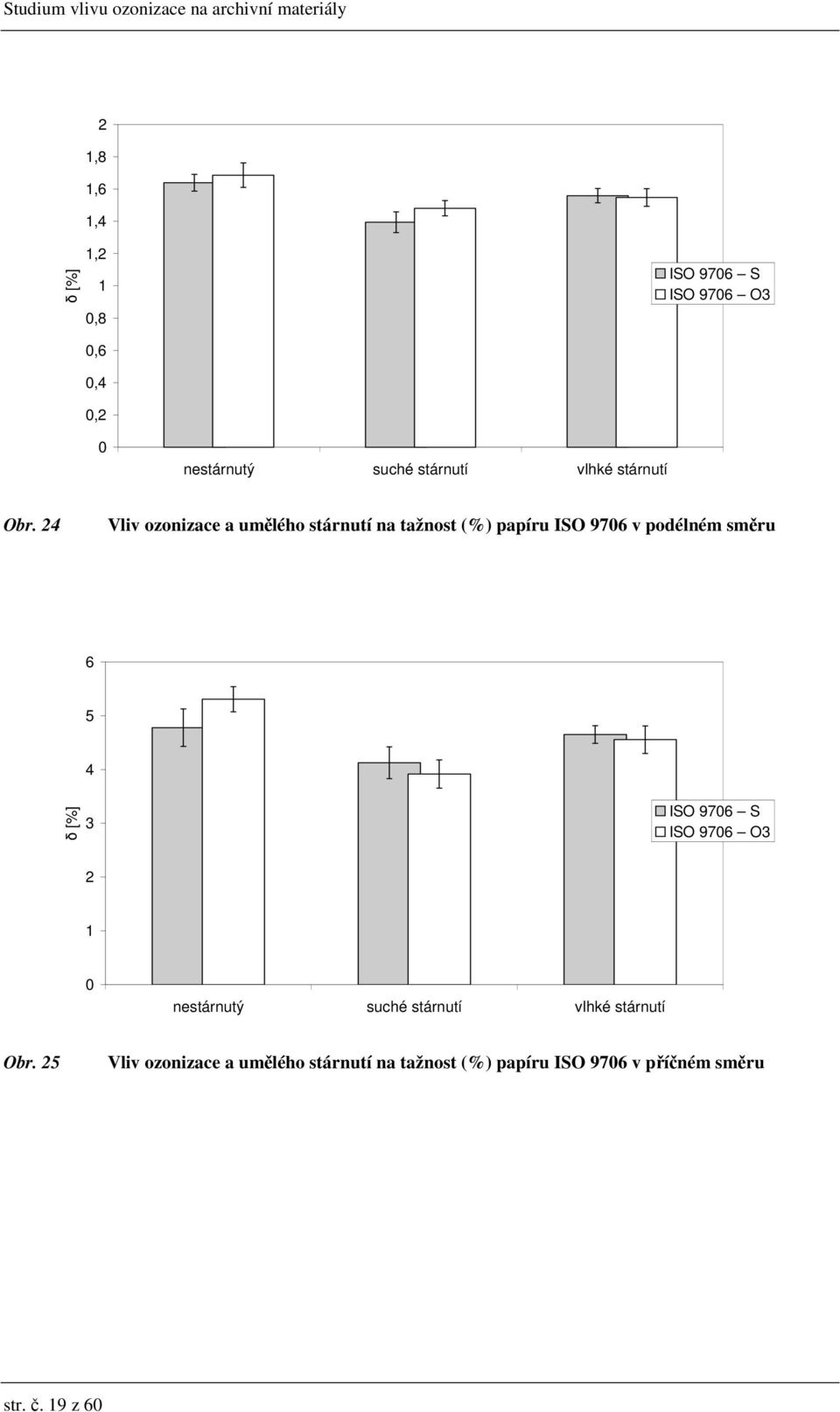

19 2,8,6,4 δ [%],2,8 ISO 976 S ISO 976 O3,6,4,2 Obr. 24 Vliv ozonizace a umělého stárnutí na tažnost (%) papíru ISO 976 v podélném směru δ [%] 3 ISO 976 S ISO 976 O3 2 Obr. 25 Vliv ozonizace a umělého stárnutí na tažnost (%) papíru ISO 976 v příčném směru str. č. 9 z 6

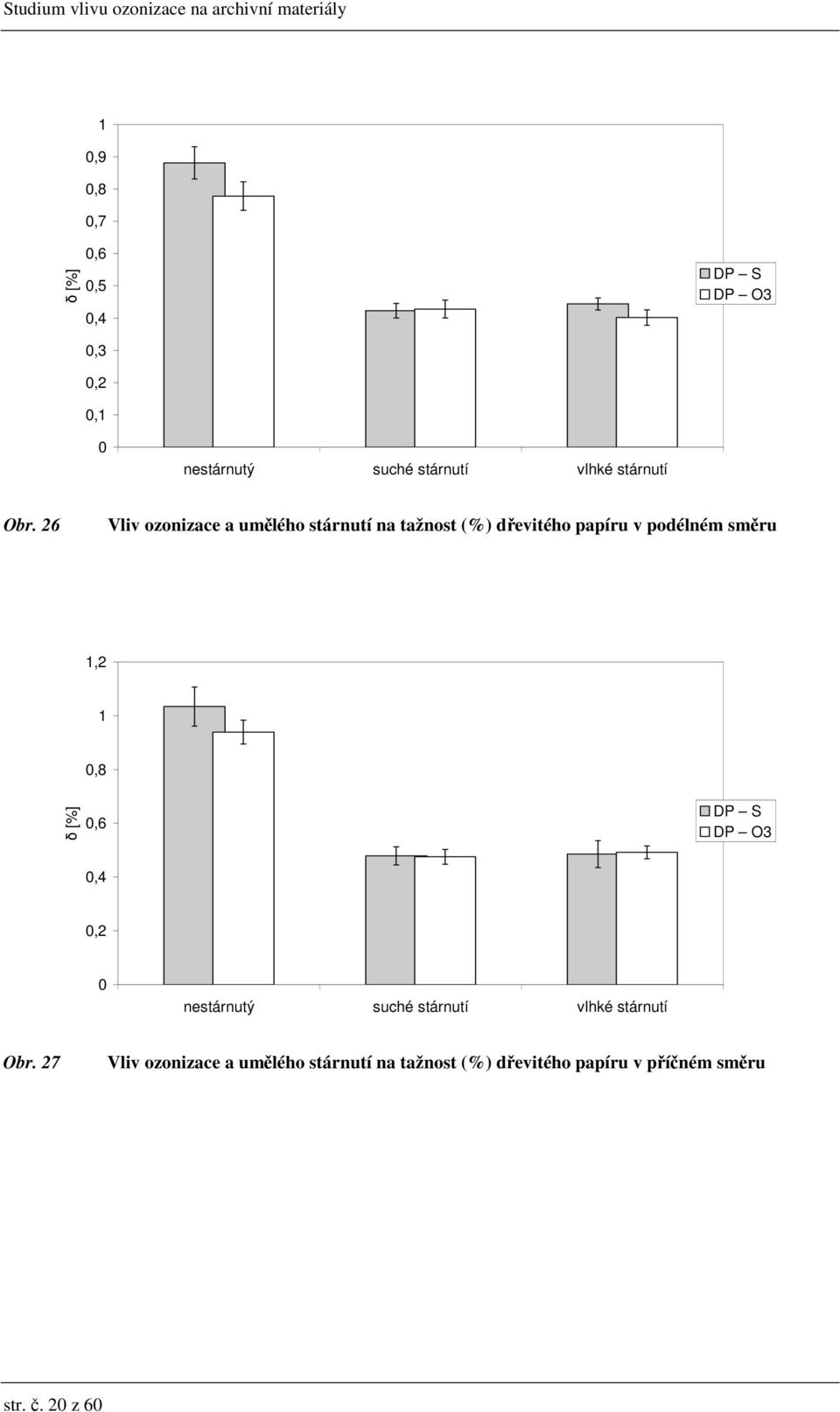

20 ,9,8,7 δ [%],6,5,4 DP S DP O3,3,2, Obr. 26 Vliv ozonizace a umělého stárnutí na tažnost (%) dřevitého papíru v podélném směru,2,8 δ [%],6 DP S DP O3,4,2 Obr. 27 Vliv ozonizace a umělého stárnutí na tažnost (%) dřevitého papíru v příčném směru str. č. 2 z 6

21 ,4,2 δ [%],8,6 BPP S BPP O3,4,2 Obr. 28 Vliv ozonizace a umělého stárnutí na tažnost (%) bezdřevého psacího papíru v podélném směru 4,5 4 3,5 3 δ [%] 2,5 2 BPP S BPP O3,5,5 Obr. 29 Vliv ozonizace a umělého stárnutí na tržné zatížení (kn/m) bezdřevého psacího papíru v příčném směru str. č. 2 z 6

22 2,8,6,4 δ [%],2,8 MgBi S MgBi O3,6,4,2 Obr. 3 Vliv ozonizace a umělého stárnutí na tažnost (%) bělená sulfitové buničiny,4,2 δ [%],8,6 CTMP S CTMP O3,4,2 Obr. 3 Vliv ozonizace a umělého stárnutí na tažnost (%) chemotermomechanické buničiny str. č. 22 z 6

23 3.2.3 Tržná délka Na obr. 32 až 4 jsou uvedeny závislosti vlivu ozonizace a umělého stárnutí suchým a vlhkým teplem na tržnou délku (km) různých druhů papírů. Ozonizace má prakticky zanedbatelný vliv na tuto mechanickou vlastnost. 3,5 3 2,5 l t [km] 2,5 W S W O3,5 Obr. 32 Vliv ozonizace a umělého stárnutí na tržnou délku (km) papíru Whatman v podélném směru 2,8,6,4 l t [km],2,8 W S W O3,6,4,2 Obr. 33 Vliv ozonizace a umělého stárnutí na tržnou délku (km) papíru Whatman v příčném směru str. č. 23 z 6

24 8 7 6 l t [km] 5 4 ISO 976 S ISO 976 O3 3 2 Obr. 34 Vliv ozonizace a umělého stárnutí na tržnou délku (km) papíru ISO 976 v podélném směru 3,5 3 2,5 l t [km] 2,5 ISO 976 S ISO 976 O3,5 Obr. 35 Vliv ozonizace a umělého stárnutí na tržnou délku (km) papíru ISO 976 v příčném směru str. č. 24 z 6

25 6 5 4 l t [km] 3 DP S DP O3 2 Obr. 36 Vliv ozonizace a umělého stárnutí na tržnou délku (km) dřevitého papíru v podélném směru 4 3,5 3 l t [km] 2,5 2 DP S DP O3,5,5 Obr. 37 Vliv ozonizace a umělého stárnutí na tržnou délku (km) dřevitého papíru v příčném směru str. č. 25 z 6

26 8 7 6 l t [km] 5 4 BPP S BPP O3 3 2 Obr. 38 Vliv ozonizace a umělého stárnutí na tržnou délku (km) bezdřevého psacího papíru v podélném směru 4 3,5 3 l t [km] 2,5 2 BPP S BPP O3,5,5 Obr. 39 Vliv ozonizace a umělého stárnutí na tržnou délku (km) bezdřevého psacího papíru v příčném směru str. č. 26 z 6

27 6 5 4 l t [km] 3 MgBi S MgBi O3 2 Obr. 4 Vliv ozonizace a umělého stárnutí na tržnou délku (km) bělená sulfitové buničiny 4 3,5 3 l t [km] 2,5 2 CTMP S CTMP O3,5,5 Obr. 4 Vliv ozonizace a umělého stárnutí na tržnou délku (km) chemotermomechanické buničiny str. č. 27 z 6

28 3.3 Celková barevná diference E V tab. jsou uvedeny hodnoty L*, a*, b*, jejich diference a celková barevná diference E jednotlivých druhů testovaných papírů. Z uvedených hodnost celkové barevné diference vyplývá, že ozonizace nemá prakticky vliv na barevnost dokumentů. Tab. Vliv ozonizace na celkovou barevnou diference E jednotlivých druhů papíru. Vzorek papíru L* a* b* L* a* b* E* DP nestárnutý 85,7 3,56 8,62 DP vlhké stárnutí 76,23 7,38 22,34 9,48 3,82 3,72,88 DP suché stárnutí 69, 9,77 24,73 6,6 6,2 6, 8,75 DP O 3 - nestárnutý 84,4 4,4 9,,67,84,38,9 DP O 3 - vlhké stárnutí 77,3 7,27 23,7 8,4 3,7 4,55,25 DP O 3 - suché stárnutí 75,5 8,8 26,28,66 5,25 7,66 4,4 BPP nestárnutý 94,87,4 6,25 BPP vlhké stárnutí 9,33,72 3,2 4,54,68 6,95 8,47 BPP suché stárnutí 9,64,33 7,43 4,23,29,8 2,2 BPP O 3 - nestárnutý 94,96,5 5,99,9,9,26,29 BPP O 3 - vlhké stárnutí 9,7,76 2,7 4,7,72 6,46 8,7 BPP O 3 - suché stárnutí 9,9,98 6,73 3,78,94,48,8 W nestárnutý 97,33,3 2, W vlhké stárnutí 94,92,7 6,8 2,4,57 3,98 4,69 W suché stárnutí 96,45,8 5,66,88,2 3,56 3,67 W O 3 - nestárnutý 97,4,4 2,,7,,,7 W O 3 - vlhké stárnutí 94,9,7 6,28 2,42,58 4,8 4,86 W O 3 - suché stárnutí 96,58,7 5,22,75,2 3,2 3,22 ISO 976 nestárnutý 96,53,3 4,55 ISO 976 vlhké stárnutí 92,76,2,39 3,77,25 5,84 7,6 ISO 976 suché stárnutí 94,59,22,94,94,9 6,39 6,68 ISO 976 O 3 - nestárnutý 96,48,8 4,62,5,5,7,3 ISO 976 O 3 - vlhké stárnutí 93,9, 9,73 3,44,3 5,8 6,32 ISO 976 O 3 - suché stárnutí 94,6,,65,92,2 6, 6,4 CTMP nestárnutý 93,32,56 3,42 CTMP vlhké stárnutí 84,63 4,8 2,5 8,69 4,64 8,8 2,74 CTMP suché stárnutí 85,6 4,5 24,3 7,72 4,7,7 4,2 CTMP O 3 - nestárnutý 93,3,28 3,64,29,28,22,46 CTMP O 3 - vlhké stárnutí 84,2 4,32 2,66 9,2 4,88 8,24 3,28 CTMP O 3 - suché stárnutí 85,67 4, 24,7 7,65 4,66,75 3,99 MgBi nestárnutý 95,48,3 6,36 MgBi vlhké stárnutí 89,89,76 2,98 5,59,79 6,62 8,85 MgBi suché stárnutí 93,3,5 3,83 2,8,2 7,47 7,78 MgBi O 3 - nestárnutý 95,52, 6,65,4,8,29,3 MgBi O 3 - vlhké stárnutí 89,92,69 2,83 5,56,72 6,47 8,7 MgBi O 3 - suché stárnutí 93,5,8 3,73,98,5 7,37 7,63 str. č. 28 z 6

29 3.4. Stanovení dekoloračního čísla DC 457 V tab. 2 je uvedena reflektivita při kritické tloušťce vzorku (R ), poměrový faktor K/S vypočtený z Kubelkovy-Munkovy rovnice a dekolorační číslo (DC 457 ) vzorků po ozonizaci a umělém stárnutí. Z uvedených údajů vyplývá, že ozonizace nezpůsobuje významné změny tohoto parametru. Tab. 2 Vliv ozonizace na dekoloračního čísla DC 457 jednotlivých druhů papírů. Vzorek papíru R K/S DC 457 DP nestárnutý 48,6,278 DP vlhké stárnutí 3,3,87,5299 DP suché stárnutí 23,2,272,9994 DP O 3 - nestárnutý 48,,28,82 DP O 3 - vlhké stárnutí 32,8,6884,466 DP O 3 - suché stárnutí 3,5,7448,473 BPP nestárnutý 79,3,27 BPP vlhké stárnutí 62,9,94,824 BPP suché stárnutí 6,,333,63 BPP O 3 - nestárnutý 78,9,282,2 BPP O 3 - vlhké stárnutí 62,4,33,863 BPP O 3 - suché stárnutí 6,,238,968 W nestárnutý 93,,26 W vlhké stárnutí 79,8,256,23 W suché stárnutí 83,8,57,3 W O 3 - nestárnutý 9,8,37, W O 3 - vlhké stárnutí 79,3,27,244 W O 3 - suché stárnutí 84,5,42,6 ISO 976 nestárnutý 86,5,5 ISO 976 vlhké stárnutí 7,5,568,543 ISO 976 suché stárnutí 75,4,4,296 ISO 976 O 3 - nestárnutý 86,8, +,5 ISO 976 O 3 - vlhké stárnutí 73,,494,389 ISO 976 O 3 - suché stárnutí 75,7,39,285 CTMP nestárnutý 66,7,83 CTMP vlhké stárnutí 47,7,2867,236 CTMP suché stárnutí 45,2,3322,249 CTMP O 3 - nestárnutý 67,,83 +,8 CTMP O 3 - vlhké stárnutí 46,3,34,2283 CTMP O 3 - suché stárnutí 46,3,34,2283 MgBi nestárnutý 73,,499 MgBi vlhké stárnutí 59,2,46,97 MgBi suché stárnutí 6,9,255,756 MgBi O 3 - nestárnutý 73,,495 +,4 MgBi O 3 - vlhké stárnutí 58,6,462,963 MgBi O 3 - suché stárnutí 62,2,49,65 str. č. 29 z 6

30 3.5 ph vodného extraktu V tab. 4 jsou uvedeny hodnoty ph vodného extraktu vzorků papírů po ozonizaci a umělém stárnutí. Vliv ozonu na ph studeného extraktu je prakticky zanedbatelný. Tab. 3 Vliv ozonizace a umělého stárnutí na celkovou ph vodného extraktu jednotlivých druhů papírů. Vzorek papíru Nestárnutý Vlhké stárnutí Suché stárnutí DP 4,57 4,29 3,95 DP O 3 4,3 4,55 4,3 BPP 5,84 5,25 4,75 BPP O 3 5,6 4,58 4,72 W 6,3 6,3 6,3 W O 3 6,25 6,7 6,7 ISO 976 8,75 8,57 8,55 ISO 976 O 3 8,9 8,59 8,58 CTMP 6,6 6,23 6,4 CTMP O 3 6,6 6,34 6,3 MgBi 7,45 6,7 6,53 MgBi O 3 7,36 6,9 6,4 3.6 Vliv ozonizace na stabilitu arylmetanových barviv 3.6. Reflexní UV/VIS spektra Na obr. 42 až 56 jsou uvedena reflexní spektra ve viditelné a ultrafialové oblasti (UV/VIS) některých arylmetanových barviv po ozonizaci a umělém stárnutí suchým a vlhkým teplem. Z obrázků je patrné, že ozonizace zásadně neovlivňuje průběh křivek reflexních spekter jednotlivých barviv. Je možné konstatovat, že ozonizace má minimální nebo žádný vliv na stabilitu studovaných arylmetanových barviv. str. č. 3 z 6

31 8 7 6 R (%) Vlnová délka (nm) MB MB-O3 Obr. 42 Vliv ozonizace na UV/VIS reflexní spektra barviva Basic Blue R (%) Vlnová délka (nm) MB MB-O3 Obr. 43 Vliv ozonizace a umělého stárnutí suchým teplem na UV/VIS reflexní spektra arylmetanového barviva Basic Blue 6 str. č. 3 z 6

32 7 6 5 R (%) Vlnová délka (nm) MB MB-O3 Obr. 44 Vliv ozonizace a umělého stárnutí vlhkým teplem na UV/VIS reflexní spektra arylmetanového barviva Basic Blue 6 R (%) Vlnová délka (nm) MV MV-O3 Obr. 45 Vliv ozonizace na UV/VIS reflexní spektra arylmetanového barviva Basic Violet str. č. 32 z 6

33 8 7 6 R (%) Vlnová délka (nm) MV MV-O3 Obr. 46 Vliv ozonizace a umělého stárnutí suchým teplem na UV/VIS reflexní spektra arylmetanového barviva Basic Violet R (%) Vlnová délka (nm) MV MV-O3 Obr. 47 Vliv ozonizace a umělého stárnutí vlhkým teplem na UV/VIS reflexní spektra arylmetanového barviva Basic Violet str. č. 33 z 6

34 R (%) MG MG-O3 Vlnová délka (nm) Obr. 48 Vliv ozonizace na UV/VIS reflexní spektra arylmetanového barviva Malachit Green R (%) Vlnová délka (nm) MG MG-O3 Obr. 49 Vliv ozonizace a umělého stárnutí suchým teplem na UV/VIS reflexní spektra arylmetanového barviva Malachit Green str. č. 34 z 6

35 R (%) Vlnová délka (nm) MG MG-O3 Obr. 5 Vliv ozonizace a umělého stárnutí vlhkým teplem na UV/VIS reflexní spektra arylmetanového barviva Malachit Green R (%) Vlnová délka (nm) AG AG-O3 Obr. 5 Vliv ozonizace na UV/VIS reflexní spektra arylmetanového barviva Acid Green 6 str. č. 35 z 6

36 R (%) Vlnová délka (nm) AG AG-O3 Obr. 52 Vliv ozonizace a umělého stárnutí suchým teplem na UV/VIS reflexní spektra arylmetanového barviva Acid Green 6 R (%) Vlnová délka (nm) AG AG-O3 Obr. 53 Vliv ozonizace a umělého stárnutí vlhkým teplem na UV/VIS reflexní spektra arylmetanového barviva Acid Green 6 str. č. 36 z 6

37 R (%) Vlnová délka (nm) AR AR-O3 Obr. 54 Vliv ozonizace na UV/VIS reflexní spektra arylmetanového barviva Acid Red 87 R (%) Vlnová délka (nm) AR AR-O3 Obr. 55 Vliv ozonizace a umělého stárnutí suchým teplem na UV/VIS reflexní spektra arylmetanového barviva Acid Red 87 str. č. 37 z 6

38 R (%) Vlnová délka (nm) AR AR-O3 Obr. 56 Vliv ozonizace a umělého stárnutí vlhkým teplem na UV/VIS reflexní spektra arylmetanového barviva Acid Red Celková barevná diference E Z údajů celkové barevné diference E arylmetanových barev po ozonizaci a umělém stárnutí uvedených v tab. 3, je patrné, že ozonizace nijak neovlivňuje jednotlivá barviva. Tab. 4 Vliv ozonizace a umělého stárnutí na celkovou barevnou diference E jednotlivých druhů arylmetanových barviv. Vzorek papíru E* Basic Blue 6 vlhké stárnutí 9,58 Basic Blue 6 O 3 - vlhké stárnutí 9,2 Basic Blue 6 suché stárnutí 9,7 Basic Blue 6 O 3 - suché stárnutí 9, Basic Violet vlhké stárnutí 6,6 Basic Violet O 3 - vlhké stárnutí 9,3 Basic Violet suché stárnutí,9 Basic Violet O 3 - suché stárnutí 9,84 Malachit Green vlhké stárnutí 59,9 Malachit Green O 3 - vlhké stárnutí 6,39 Malachit Green suché stárnutí 23, Malachit Green O 3 - suché stárnutí 23,72 Acid Green 6 vlhké stárnutí,33 Acid Green 6 O 3 - vlhké stárnutí,36 Acid Green 6 suché stárnutí 5,2 Acid Green 6 O 3 - suché stárnutí 4,98 Acid Red 87 vlhké stárnutí 5,96 Acid Red 87 O 3 - vlhké stárnutí 5,97 Acid Red 87 suché stárnutí 2,24 Acid Red 87 O 3 - suché stárnutí 2,58 str. č. 38 z 6

39 3.7 Vizuální hodnocení změn barevnosti archivních dokumentů 3.7. Vizuální hodnocení změn barevnosti archivní dokumentů Pro vizuální porovnání vlivu ozonizace a umělého stárnutí na archivní dokumenty z 9. a 2. století byly tyto dokumenty seřazeny dle následujícího schématu a vyfotografovány (vzorky č. až 4): ozonizace, vlhké stárnutí 2 ozonizace, suché stárnutí 3 ozonizace, nestárnutý 4 standard, nestárnutý 5 standard, suché stárnutí 6 standard, vlhké stárnutí str. č. 39 z 6

40 Vzorek č. str. č. 4 z 6

41 Vzorek č. 2 str. č. 4 z 6

42 Vzorek č. 3 str. č. 42 z 6

43 Vzorek č. 4 str. č. 43 z 6

44 Vzorek č. 4a str. č. 44 z 6

45 Vzorek č. 5 str. č. 45 z 6

46 Vzorek č. 6 str. č. 46 z 6

47 Vzorek č. 7 str. č. 47 z 6

48 Vzorek č. 8 str. č. 48 z 6

49 Vzorek č. 9 str. č. 49 z 6

50 Vzorek č. str. č. 5 z 6

51 Vzorek č. str. č. 5 z 6

52 Vzorek č. a str. č. 52 z 6

53 Vzorek č. 2 str. č. 53 z 6

54 Vzorek č. 2a str. č. 54 z 6

55 Vzorek č. 3 str. č. 55 z 6

56 Vzorek č. 3a str. č. 56 z 6

57 Vzorek č. 4 Ozonizace nemá vliv na barevnost archivních dokumentů. Změny barevnosti záznamových prostředků archivních dokumentů nebyly měřeny, byla zhotovena fotodokumentace a případné změny budou dále monitorovány. Na základě vizuálního posouzení nemá ozonizace prokazatelný vliv na změnu barevnosti záznamových prostředků. str. č. 57 z 6

58 3.7.2 Změny celkové barevné diference E archivních dokumentů Porovnáním barevných diferencí všech naměřených hodnot vybraných typů archivních dokumentů bylo zjištěno, že ozonizace nemá významný vliv na změnu barevnosti. Naměřené hodnoty celkové barevné diference po stárnutí (jak ve vlhké, tak v suché atmosféře) vzorků papíru ozonizovaných a vzorků bez ozonizace jsou velmi podobné (viz tab. 5). Tab. 5 Vliv ozonizace a umělého stárnutí na celkovou barevnou diferenci archivních dokumentů. Vzorek papíru L* a* b* L* a* b* E* nestárnutý 63,93,8 7,37 vlhké stárnutí 62,72 2,49 6,9,7 2,43,4,8 suché stárnutí 62,68 3,4 5,53,2 3,34,8 2,3 ozonizace - nestárnutý 62,27,28 6,2,62,22,,97 ozonizace - vlhké stárnutí 62,59 2,42 6,53,3 2,36,8, ozonizace - suché stárnutí 62,39 3,22 5,85,5 3,7,5 2, 2 nestárnutý 7,67 2,78,7 2 vlhké stárnutí 67,8 8,4 9,35 2,85 4,64,,4 2 suché stárnutí 67,99,44,5 2,68 2,35,2,8 2 ozonizace - nestárnutý 69,95 2,6,7,7,9,64,97 2 ozonizace - vlhké stárnutí 69,38 8,36 8,97,29 4,42 9,68,7 2 ozonizace - suché stárnutí 68,43,99 9,9 2,24,79 9,79,2 3 nestárnutý 68, 24,84 7,3 3 vlhké stárnutí 65,24 8,75 2,85 2,87 6,8 5,82 8,89 3 suché stárnutí 66,87 9,88 4,86,24 4,96 7,83 9,35 3 ozonizace - nestárnutý 68,8 25,26 7,47,7,42,44,24 3 ozonizace - vlhké stárnutí 65,35 9,4 2,98 2,76 5,8 5,95 8,75 3 ozonizace - suché stárnutí 66,96 2,55 4,6,5 4,29 7,57 8,78 4 nestárnutý 75,2 6,3 9,77 4 vlhké stárnutí 72,46 8,54 5,6 2,74 7,49 5,85 9,89 4 suché stárnutí 73,69 5,94 7,9,5, 8,5 3, 4 ozonizace - nestárnutý 75,4 7,94 8,9,2,9,85 2, 4 ozonizace - vlhké stárnutí 72,88 8,36 4,92 2,33 7,67 5,6 9,53 4 ozonizace - suché stárnutí 73,92 6,79 7,36,29 9,25 7,6 2, 5 nestárnutý 83,56,42 7,48 5 vlhké stárnutí 74,63 4,87 2,9 8,93 3,44 4,43,6 5 suché stárnutí 77,38 4,27 25,57 6,9 2,85 8,8,6 5 ozonizace - nestárnutý 82,2 2,9 9,7,36,77,69 2,3 5 ozonizace - vlhké stárnutí 74,8 4,86 23,48 9,48 3,44 6,,7 5 ozonizace - suché stárnutí 77,78 4,47 26,83 5,78 3,5 9,35,4 6 nestárnutý 87,29, 4,63 6 vlhké stárnutí 77,57 4, 2,4 9,72 4, 6,5 2,4 6 suché stárnutí 82,38 2,22 24,98 4,9 2,23,4,7 6 ozonizace - nestárnutý 87,43,4 5,,4,4,38,4 6 ozonizace - vlhké stárnutí 77,62 3,84 2,8 9,66 3,85 6,45 2,2 6 ozonizace - suché stárnutí 82,3 2,37 24,8 5,6 2,37,2,7 str. č. 58 z 6

59 pokračování tab. 5 Vzorek papíru L* a* b* L* a* b* E* 7 nestárnutý 88,47,7 4,56 7 vlhké stárnutí 79,85 3,56 9,85 8,62 3,73 5,29,8 7 suché stárnutí 83,83,6 22,7 4,64,77 8,5 9,54 7 ozonizace - nestárnutý 88,96,56 3,5,49,38,6,23 7 ozonizace - vlhké stárnutí 8,69 3,54 9,97 7,78 3,72 5,4,2 7 ozonizace - suché stárnutí 84,29,99 23,88 4,8 2,6 9,32,4 8 nestárnutý 84,5 2,82 8,29 8 vlhké stárnutí 66,6 6,43 2,78 8, 3,6 2,48 8,5 8 suché stárnutí 78,78 4,9 23,45 5,27 2,9 7,5 9,3 8 ozonizace - nestárnutý 84,43 2,67 7,95,38,4,34,53 8 ozonizace - vlhké stárnutí 67,8 5,99 9,99 6,9 3,7,7 7,3 8 ozonizace - suché stárnutí 8,3 4,53 25,7 3,73,7 6,8 8, 9 nestárnutý 72,9 7, 26,36 9 vlhké stárnutí 6,62 7,53 22,95 2,3,52 3,4 2,8 9 suché stárnutí 6,3 7,6 23,22,9,59 3,4 2,3 9 ozonizace - nestárnutý 72,54 6,6 25,76,37,4,6,8 9 ozonizace - vlhké stárnutí 6,63 7,42 23,8,3,4 3,8,7 9 ozonizace - suché stárnutí 64,59 9,2 2, 8,32 2,2 2,43 8,94 nestárnutý 8,4 4,2 22,47 vlhké stárnutí 73,37 5,9 24,6 6,67,78,59 7,9 suché stárnutí 73,35 6,56 27,95 6,69 2,44 5,45 8,99 ozonizace - nestárnutý 8,42 3,98 22,47,37,3,,4 ozonizace - vlhké stárnutí 73,25 6,3 24,44 6,79 2,,98 7,35 ozonizace - suché stárnutí 73,27 6,76 28,3 6,77 2,65 5,83 9,32 nestárnutý 86,29,44 5,5 vlhké stárnutí 8,47 3,3 2,84 5,82 2,86 5,69 8,62 suché stárnutí 82,4 2,24 24,23 3,89,79 9,8, ozonizace - nestárnutý 86,74,7 4,6,45,38,9,24 ozonizace - vlhké stárnutí 8,23 3,7 2,89 5,6 2,73 5,74 8,2 ozonizace - suché stárnutí 82,7 2,34 24,29 3,59,9 9,4, 2 nestárnutý 75,2 3,83 2,3 2 vlhké stárnutí 64,97 5,29 2,49,,46,55,2 2 suché stárnutí 7,34 5,68 24,4 4,69,86 3,38 6,6 2 ozonizace - nestárnutý 74,94 4,34 2,3,9,5,,53 2 ozonizace - vlhké stárnutí 65,82 5, 9,8 9,2,29,22 9,37 2 ozonizace - suché stárnutí 7,64 6,26 25,29 4,38 2,43 4,25 6,57 3 nestárnutý 87,37,76 3,76 3 vlhké stárnutí 77,39 3,65 8,7 9,98 2,89 4,3,2 3 suché stárnutí 85,52,72 7,9,85,4 3,34 3,82 3 ozonizace - nestárnutý 86,2,4 4,4,7,38,29,26 3 ozonizace - vlhké stárnutí 77,2 3,52 8,4,3 2,75 4,65,6 3 ozonizace - suché stárnutí 84,54,65 3,23,5,29 2,75 2,77 4 nestárnutý 85,48,36,48 4 vlhké stárnutí 77,58 2,6 7,6 7,89 2,42 6,58,6 4 suché stárnutí 83,44,32 3,6 2,4,5 3,3 3,73 4 ozonizace - nestárnutý 85,47,46 9,8,,,68,69 4 ozonizace - vlhké stárnutí 78,44,98 6,4 7,3 2,34 5,93 9,49 4 ozonizace - suché stárnutí 85,54,65 3,23,5,29 2,75 2,77 str. č. 59 z 6

60 3.8 Vliv ozonizace na vybrané mikroorganismy V tab. 6 jsou uvedeny výsledky mikrobiologických testů. Nárůst plísní byl na všech vzorcích naprosto stejný a shodoval se i s kontrolním vzorkem. Provedený způsob ozonizace tedy nemá vliv na životaschopnost a růstové vlastnosti testovaných plísní. Tab. 6 Vliv ozonizace na vybrané archivní mikroorganismy. Vzorek A. niger P. aurantiogriseum T. koningii Kontrola Hodnocení: +++ silný nárůst (pokryta celá plocha čtverečku papíru) a sporulace ++ nárůst (pokryta větší část plochy čtverečku papíru) + slabý nárůst (ojedinělé kolonie) žádný nárůst 4 ZÁVĚR Na základě shora uvedených výsledků měření mechanických, optických a chemických vlastnosti filtračního papíru Whatman, papíru pro dokumenty dle ISO 976, dřevitého papíru, bezdřevého psacího papíru, bělené sulfitové a chemotermomechanické buničina lze konstatovat, že ozonizace provedené postupem popsaným v kapitole 2.2 nemá patrný vliv na sledované vlastnosti. Obdobně tak studium vlivu ozonizace na vybrané arylmetanového barviva Acid Red 87, Acid Green 6, Basic Violet, Basic Blue 6, Basic Green 4 a reálné archiválie z 9. a 2. století potvrdilo, že tato technologie nemá negativní vliv na barevnost. Ozonizaci však nelze považovat za účinnou dezinfekci dokumentů. str. č. 6 z 6

Studium vlivu ozonizace na archivní materiály

Studium vlivu ozonizace na archivní materiály Studium vlivu ozonizace na archivní materiály Zpracovali: Dr. ing. Michal Ďurovič, Ing. Hana Paulusová, Roman Straka, PhMr. Bronislava Bacílková Národní archiv, Praha str. č. z 6 28 OBSAH Úvod...3 2. Experimentální

Více

VLASTNOSTI FIXAČNÍHO PROSTŘEDKU PROTECTING SPRAY 680

VLASTNOSTI FIXAČNÍHO PROSTŘEDKU PROTECTING SPRAY 680 N Á R O D N Í A R C H I V Archivní 4, 149 01 Praha 4 - Chodovec t e l efon: 974 847 245, 974 847 240, 974 847 292, f ax: 974 847 214, e-mail: na@nacr.cz, http://www.nacr.cz VLASTNOSTI FIXAČNÍHO PROSTŘEDKU

Více

VLIV KYSELINY ŠŤAVELOVÉ NA VLASTNOSTI PAPÍRU

VLIV KYSELINY ŠŤAVELOVÉ NA VLASTNOSTI PAPÍRU VLIV KYSELINY ŠŤAVELOVÉ NA VLASTNOSTI PAPÍRU 1. Úvod Kyselina šťavelová se v restaurátorské praxi používá při odstraňování rezavých skvrn vzniklých společným působením železných předmětů (sponky, svorky..)

Více

POROVNÁNÍ VLASTNOSTÍ VYBRANÝCH LEPENEK

POROVNÁNÍ VLASTNOSTÍ VYBRANÝCH LEPENEK POROVNÁNÍ VLASTNOSTÍ VYBRANÝCH LEPENEK Oddělení péče o fyzický stav archiválií Národní archiv Praha, listopad 9 Zpracovali: PhMr. Bronislava Bacílková Ing. Benjamin Bartl Ing. Lenka Bartlová Dr.Ing. Michal

Více

Vlastnosti lepidla Evacon-R TM

Vlastnosti lepidla Evacon-R TM Vlastnosti lepidla Evacon-R TM Výzkumná laboratoř Národního archivu, zpracováno 30. 5. 2016 Úvod V roce 2003 byly ve Výzkumné laboratoři 10. oddělení Národního archivu porovnávány vlastnosti několika průmyslově

Více

VLIV ODKYSELOVACÍHO PROCESU ZFB:2 NA VLASTNOSTI PAPÍRU

VLIV ODKYSELOVACÍHO PROCESU ZFB:2 NA VLASTNOSTI PAPÍRU VLIV ODKYSELOVACÍHO PROCESU ZFB:2 NA VLASTNOSTI PAPÍRU Oddělení péče o fyzický stav archiválií Národní archiv Praha, září 2013 Úvod Zentrum für Bucherhaltung v Lipsku se již řadu let zabývá hromadným odkyselením

Více

VLASTNOSTI KANCELÁŘSKÉHO RECYKLOVANÉHO PAPÍRU

VLASTNOSTI KANCELÁŘSKÉHO RECYKLOVANÉHO PAPÍRU N Á R O D N Í A R C H I V Archivní 4, 149 01 Praha 4 - Chodovec t elef on : 974 847 245, 974 847 240, 9 7 4 8 4 7 2 9 2, fax: 974 847 21 4, e-mail: na@nacr.cz, http:/ / www.nacr.c z VLASTNOSTI KANCELÁŘSKÉHO

Více

VLIV ODKYSELOVACÍ METODY PAPERSAVE NA VLASTNOSTI SOUBORU VZORKŮ MODELUJÍCÍCH ARCHIVNÍ FONDY

VLIV ODKYSELOVACÍ METODY PAPERSAVE NA VLASTNOSTI SOUBORU VZORKŮ MODELUJÍCÍCH ARCHIVNÍ FONDY VLIV ODKYSELOVACÍ METODY PAPERSAVE NA VLASTNOSTI SOUBORU VZORKŮ MODELUJÍCÍCH ARCHIVNÍ FONDY Oddělení péče o fyzický stav archiválií Národní archiv Praha, červenec 2011 ÚVOD V roce 2010 nabídla firma Docu

Více

Výběr a výroba krabic. Přístroje a pomůcky : vyřezávací plotr Kasemake KM 503 archy nekyselé lepenky (140 cm x 100 cm) Postup :

Výběr a výroba krabic. Přístroje a pomůcky : vyřezávací plotr Kasemake KM 503 archy nekyselé lepenky (140 cm x 100 cm) Postup : Indikace znečišťujících látek a plísňové kontaminace v ovzduší jako významný faktor pro zlepšení stavu knihovních fondů v Národní knihovně ČR (výzkumný záměr-zpráva za rok 2006) Výběr a výroba krabic vyřezávací

Více

sbírkové předměty: inv. č. XII 6131/1 2, dva motáky pplk. Mašína z konce června 1942

sbírkové předměty: inv. č. XII 6131/1 2, dva motáky pplk. Mašína z konce června 1942 ZPRÁVA O KONZERVACI MOTÁKŮ PPLK. MAŠÍNA sbírkové předměty: inv. č. XII 6131/1 2, dva motáky pplk. Mašína z konce června 1942 majitel: Vojenský historický ústav Praha 1. POPIS STAVU PŘED KONZERVACÍ Jedná

Více

Hromadné odkyselování v archivech

Hromadné odkyselování v archivech Hromadné odkyselování v archivech Srovnání metod Bookkeeper a CSC BookSaver Dr. ing. Michal Ďurovič, Ing. Hana Paulusová a Roman Straka - Národní archiv Praha 1. Úvod Tato práce navazuje na projekt Hromadné

Více

Ozon. Zatížení vnitřního ovzduší

Ozon. Zatížení vnitřního ovzduší Ozon Ozon je plyn s typickou vůní, kterou můžeme cítit např. při svařování elektrickým obloukem, u kopírovacích strojů, při používání horského slunce a také v přírodě po letní bouřce. Lidský nos je schopen

Více

Chemická a mikrobiologická laboratoř katedry pozemních. staveb

Chemická a mikrobiologická laboratoř katedry pozemních. staveb Chemická a mikrobiologická laboratoř katedry pozemních staveb Laboratoř se nachází v místnostech D1035 až D1037, její hlavní zaměření je studium degradace stavebních materiálů a ochrany proti ní. Degradační

Více

Bělení papíru archivních a knihovních sbírek světlem

Bělení papíru archivních a knihovních sbírek světlem . Úvod Bělení papíru archivních a knihovních sbírek světlem V průběhu 9. století nastaly ve výrobě papíru důležité změny, které výrazně ovlivnily kvalitu papíru z hlediska trvanlivosti (odolnost proti

Více

Hodnocení vlastností folií z polyethylenu (PE)

Hodnocení vlastností folií z polyethylenu (PE) Laboratorní cvičení z předmětu "Kontrolní a zkušební metody" Hodnocení vlastností folií z polyethylenu (PE) Zadání: Na základě výsledků tahové zkoušky podle norem ČSN EN ISO 527-1 a ČSN EN ISO 527-3 analyzujte

Více

Konzervační činidla pro kolagenní historické materiály Zpráva za rok Magda Součková

Konzervační činidla pro kolagenní historické materiály Zpráva za rok Magda Součková Výzkumný záměr Výzkum a vývoj nových postupů v ochraně a konzervaci vzácných písemných památek Konzervační činidla pro kolagenní historické materiály Zpráva za rok 2008 Magda Součková Konzervace historických

Více

Průzkum souboru vzorků z archivních fondů Národního archivu Praha pomocí SURVENIR

Průzkum souboru vzorků z archivních fondů Národního archivu Praha pomocí SURVENIR Průzkum souboru vzorků z archivních fondů Národního archivu Praha pomocí SURVENIR Oddělení péče o fyzický stav archiválií Národní archiv Praha, prosinec 2010 Zpracovaly: Ing. Hana Paulusová Ing. Lenka

Více

Závěrečná zpráva a přehled aktivit za rok 2007

Závěrečná zpráva a přehled aktivit za rok 2007 Závěrečná zpráva a přehled aktivit za rok 2007 Výzkumný úkol v rámci výzkumného záměru NK ČR Martina Ohlídalová, Petra Vávrová Obsah Úvod Výběr testovaných fólií Technologie balení - experiment Podmínky

Více

Výzkum sterilizačních (protiplísňových) metod Národní knihovna ČR mezinárodní grant s účastí p. Randy Silvermana

Výzkum sterilizačních (protiplísňových) metod Národní knihovna ČR mezinárodní grant s účastí p. Randy Silvermana Výzkum sterilizačních (protiplísňových) metod Národní knihovna ČR mezinárodní grant s účastí p. Randy Silvermana Materiály, pomůcky, zařízení, přístroje : Destilovaná voda Vatové tampóny Živná půda (CDA)

Více

1 Vliv atmosféry se sníženým obsahem kyslíku na rychlost degradace papíru

1 Vliv atmosféry se sníženým obsahem kyslíku na rychlost degradace papíru 1 Vliv atmosféry se sníženým obsahem kyslíku na rychlost degradace papíru Zpráva o výsledcích grantového projektu MK00002322103 za rok 2010 Ing. Marie Benešová 1.1 Úvod Oxidace vzdušným kyslíkem jako degradační

Více

LITHOPLAST INSTAL TECHNICKÝ LIST PN VÝROBCE: LITHOPLAST, s.r.o.

LITHOPLAST INSTAL TECHNICKÝ LIST PN VÝROBCE: LITHOPLAST, s.r.o. VÝROBCE: Tento dokument platí pro výrobu, zkoušení, přejímku a dodávání výrobku. je jednovrstvá nopová fólie vyrobená z vysokohustotního polyetylenu HDPE bez stabilizačních přísad proti UV záření. Nopová

Více

LITHOPLAST INSTAL TECHNICKÝ LIST PN VÝROBCE: LITHOPLAST, s.r.o.

LITHOPLAST INSTAL TECHNICKÝ LIST PN VÝROBCE: LITHOPLAST, s.r.o. Tento dokument platí pro výrobu, zkoušení, přejímku a dodávání výrobku LITHOPLAST INSTAL. LITHOPLAST INSTAL je jednovrstvá nopová fólie vyrobená z vysokohustotního polyetylenu HDPE bez stabilizačních přísad

Více

Státní zdravotní ústav

Státní zdravotní ústav Expertíza č.: PROTOKOL č. 1.6/pos/16/18 Měření parametrů čističe vzduchu SPIRION model KO5B EX 160719, SZÚ/1790/2016 Účel měření a měřené parametry: Posouzení čističe vzduchu SPIRION model KO5B z hlediska

Více

MŠ Vážka, Rybnická 45, Brno , třída Berušky

MŠ Vážka, Rybnická 45, Brno , třída Berušky MŠ Vážka, Rybnická 45, Brno 22. 2. 2016, třída Berušky Měření vnitřního ovzduší v mateřské školce Vážka, Rybnická 45, Brno Nový Lískovec Studie znečištění vnitřního ovzduší ve školkách a jeho vliv na zdraví

Více

Testování fotokatalytické aktivity nátěrů FN z hlediska jejich schopnosti odbourávání polutantů ze vzduchu dle následujících ISO standardů:

Testování fotokatalytické aktivity nátěrů FN z hlediska jejich schopnosti odbourávání polutantů ze vzduchu dle následujících ISO standardů: Laboratorní protokol: TPK 570/13/2016 Testování otokatalytické aktivity nátěrů FN z hlediska jejich schopnosti odbourávání polutantů ze vzduchu dle následujících ISO standardů: a) odbourávání NOx: ISO

Více

ÚSTAV ORGANICKÉ TECHNOLOGIE

ÚSTAV ORGANICKÉ TECHNOLOGIE LABORATOŘ OBORU I ÚSTAV ORGANICKÉ TECHNOLOGIE (111) F Imobilizace na alumosilikátové materiály Vedoucí práce: Ing. Eliška Leitmannová, Ph.D. Umístění práce: laboratoř F07, F08 1 Úvod Imobilizace aktivních

Více

VYUŽITÍ UV ZÁŘENÍ A OZONIZACE PŘI ODSTRAŇOVÁNÍ LÉČIV

VYUŽITÍ UV ZÁŘENÍ A OZONIZACE PŘI ODSTRAŇOVÁNÍ LÉČIV VYUŽITÍ UV ZÁŘENÍ A OZONIZACE PŘI ODSTRAŇOVÁNÍ LÉČIV JIŘÍ PALARČÍK Univerzita Pardubice Fakulta chemicko-technologická Ústav environmentálního a chemického inženýrství Centralizovaný rozvojový projekt

Více

NÁVRH METODIKY PRO TESTOVÁNÍ ODOLNOSTI STAVEBNÍCH HMOT PROTI NAPADENÍ PLÍSNĚMI

NÁVRH METODIKY PRO TESTOVÁNÍ ODOLNOSTI STAVEBNÍCH HMOT PROTI NAPADENÍ PLÍSNĚMI NÁVRH METODIKY PRO TESTOVÁNÍ ODOLNOSTI STAVEBNÍCH HMOT PROTI NAPADENÍ PLÍSNĚMI PROPOSAL OF METHODOLOGY FOR TESTING RESISTANCE OF BUILDING MATERIALS AGAINST MOLD INFESTATION Ilona Kukletová, Ivana Chromková

Více

Střední škola obchodu, řemesel a služeb Žamberk. Výukový materiál zpracovaný v rámci projektu EU Peníze SŠ

Střední škola obchodu, řemesel a služeb Žamberk. Výukový materiál zpracovaný v rámci projektu EU Peníze SŠ Střední škola obchodu, řemesel a služeb Žamberk Výukový materiál zpracovaný v rámci projektu EU Peníze SŠ Registrační číslo projektu: CZ.1.07/1.5.00/34.0130 Šablona: III/2 Ověřeno ve výuce dne: 22.3.2013

Více

VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ. FAKULTA STROJNÍHO INŽENÝRSTVÍ Ústav materiálového inženýrství - odbor slévárenství

VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ. FAKULTA STROJNÍHO INŽENÝRSTVÍ Ústav materiálového inženýrství - odbor slévárenství 1 PŘÍLOHA KE KAPITOLE 11 2 Seznam příloh ke kapitole 11 Podkapitola 11.2. Přilité tyče: Graf 1 Graf 2 Graf 3 Graf 4 Graf 5 Graf 6 Graf 7 Graf 8 Graf 9 Graf 1 Graf 11 Rychlost šíření ultrazvuku vs. pořadí

Více

Dopady denitrifikace el. popílků na jejich využití ve výrobě betonu. Authors: M. Tazky, R. Hela 17 th Oct 2018

Dopady denitrifikace el. popílků na jejich využití ve výrobě betonu. Authors: M. Tazky, R. Hela 17 th Oct 2018 Dopady denitrifikace el. popílků na jejich využití ve výrobě betonu Authors: M. Tazky, R. Hela 17 th Oct 2018 SNCR selective non-catalytic reduction SNCR selective non-catalytic reduction 850 1 050 C (nad

Více

Podniková norma Desky z PP-B osmiúhelníky

Podniková norma Desky z PP-B osmiúhelníky IMG Bohemia, s.r.o. Průmyslová 798, 391 02 Sezimovo Ústí divize vytlačování Vypracoval: Podpis: Schválil: Ing.Pavel Stránský Ing.Antonín Kuchyňka Verze: 01/08 Vydáno dne: 3.3.2008 Účinnost od: 3.3.2008

Více

MŠ Kamarád, Čtvrtě 3, Brno , třída Krtečci

MŠ Kamarád, Čtvrtě 3, Brno , třída Krtečci MŠ Kamarád, Čtvrtě 3, Brno 24. 2. 2016, třída Krtečci Měření vnitřního ovzduší v mateřské školce Kamarád, Čtvrtě 3, Brno Nový Lískovec Studie znečištění vnitřního ovzduší ve školkách a jeho vliv na zdraví

Více

Technický list Geotextilie STANDARD DB 100 až 400

Technický list Geotextilie STANDARD DB 100 až 400 Funkce Používá se ve stavebnictví za účelem separace, filtrace a ochrany. Přesnější informace jsou uvedeny níže v kapitole použití. Vysoká pevnost a propustnost vody; Separační Zabraňuje mísení konstrukčních

Více

Magda Součková. Cílem této práce bylo zjistit, do jaké míry brání vybrané obalové materiály průchodu polutantů ke skladovanému materiálu.

Magda Součková. Cílem této práce bylo zjistit, do jaké míry brání vybrané obalové materiály průchodu polutantů ke skladovanému materiálu. Výzkumný záměr Výzkum a vývoj nových postupů v ochraně a konzervaci vzácných písemných památek Zkvalitnění vlastností krabic pro ochranu písemných památek Zpráva za rok 2009 Krabice jako ochrana proti

Více

CHEMIE SLOUŽÍ I OHROŽUJE

CHEMIE SLOUŽÍ I OHROŽUJE CHEMIE SLOUŽÍ I OHROŽUJE autoři: Hana a Radovan Sloupovi 1. Ze tří cisteren unikly tři plyny - helium, amoniak a chlor. Napiš do obláčků správné značky nebo vzorce. Pomůže ti výstražné značení nebezpečnosti

Více

Počet stran protokolu Datum provedení zkoušek: 9. 3. - 25. 4. 2012

Počet stran protokolu Datum provedení zkoušek: 9. 3. - 25. 4. 2012 Vysoká škola báňská Technická univerzita Ostrava, 17. listopadu 15, 708 33 Ostrava-Poruba http://www.hgf.vsb.cz/zl Tel.: 59 732 5287 E-mail: jindrich.sancer@vsb.cz Protokol o zkouškách č. 501 Zákazník:

Více

Testování barevné stálosti po umělém vystavení PVC fólie pro plavecké bazény povětrnostním vlivům.

Testování barevné stálosti po umělém vystavení PVC fólie pro plavecké bazény povětrnostním vlivům. SKZ mezinárodně akreditovaná společnost Zkušební zpráva č.: 71488/06 zákazník: objednávka: Haogenplast Ltd. Plastic Industries 42880 Kibbutz Haogen IZRAEL Testování barevné stálosti po umělém vystavení

Více

Zkušební protokol BM 08/ Zkoumání odolnosti vzorku materiálu proti biologickým vlivům podle normy DIN EN ISO 846

Zkušební protokol BM 08/ Zkoumání odolnosti vzorku materiálu proti biologickým vlivům podle normy DIN EN ISO 846 Luft und Wasser: Planung, Analysen, Sanierungskonzepte ILH Berlin Kurfurstenstrafie 131 10785 Berlin Telefon: ++49(0)30 263 99 99-0 Telefax: ++49(0)30 263 99 99-99 Zkušební protokol 1. Předmět Zkoumání

Více

VÝZNAM VĚTRÁNÍ V BUDOVÁCH. Ing.Zuzana Mathauserová zmat@szu.cz Státní zdravotní ústav Laboratoř pro fyzikální faktory

VÝZNAM VĚTRÁNÍ V BUDOVÁCH. Ing.Zuzana Mathauserová zmat@szu.cz Státní zdravotní ústav Laboratoř pro fyzikální faktory VÝZNAM VĚTRÁNÍ V BUDOVÁCH Ing.Zuzana Mathauserová zmat@szu.cz Státní zdravotní ústav Laboratoř pro fyzikální faktory Vnitřní prostředí staveb Je definováno hodnotami fyzikálních, chemických a biologických

Více

Ing. Jiří Fejfar, Ph.D. Dálkový průzkum Země

Ing. Jiří Fejfar, Ph.D. Dálkový průzkum Země Ing. Jiří Fejfar, Ph.D. Dálkový průzkum Země strana 2 Co je DPZ Dálkový průzkum je umění rozdělit svět na množství malých barevných čtverečků, se kterými si lze hrát na počítači a odhalovat jejich neuvěřitelný

Více

Protokol o zkoušce č. 311/12

Protokol o zkoušce č. 311/12 CENTRUM STAVEBNÍHO INŽENÝRSTVÍ, a. s. pracoviště Zlín, K Cihelně 304, 764 32 Zlín - Louky Laboratoř otvorových výplní, stavební tepelné techniky a akustiky č.1007.1, akreditovaná Českým institutem pro

Více

VYUŽITÍ A VALIDACE AUTOMATICKÉHO FOTOMETRU V ANALÝZE VOD

VYUŽITÍ A VALIDACE AUTOMATICKÉHO FOTOMETRU V ANALÝZE VOD Citace Kantorová J., Kohutová J., Chmelová M., Němcová V.: Využití a validace automatického fotometru v analýze vod. Sborník konference Pitná voda 2008, s. 349-352. W&ET Team, Č. Budějovice 2008. ISBN

Více

Předmět úpravy. Základní pojmy

Předmět úpravy. Základní pojmy Exportováno z právního informačního systému CODEXIS 6/2003 Sb. Vyhláška, kterou se stanoví hygienické limity chemických... - znění dle 6/2003 Sb. 6/2003 Sb. VYHLÁŠKA Ministerstva zdravotnictví ze dne 16.

Více

Technický list 80.58 Geotextilie STANDARD 150 až 500

Technický list 80.58 Geotextilie STANDARD 150 až 500 Funkce Používá se ve stavebnictví za účelem separace a filtrace. Přesnější informace jsou uvedeny níže v kapitole použití. Vysoká pevnost a propustnost vody kolmo k rovině textilie; Separační Zabraňuje

Více

Kyslík a vodík. Bezbarvý plyn, bez chuti a zápachu, asi 14krát lehčí než vzduch. Běžně tvoří molekuly H2. hydridy (např.

Kyslík a vodík. Bezbarvý plyn, bez chuti a zápachu, asi 14krát lehčí než vzduch. Běžně tvoří molekuly H2. hydridy (např. 1 Kyslík a vodík Kyslík Vlastnosti Bezbarvý reaktivní plyn, bez zápachu, nejčastěji tvoří molekuly O2. Kapalný kyslík je modrý. S jinými prvky tvoří sloučeniny oxidy (např. CO, CO2, SO2...) Výskyt Nejrozšířenější

Více

MATEMATICKO STATISTICKÉ PARAMETRY ANALYTICKÝCH VÝSLEDKŮ

MATEMATICKO STATISTICKÉ PARAMETRY ANALYTICKÝCH VÝSLEDKŮ MATEMATICKO STATISTICKÉ PARAMETRY ANALYTICKÝCH VÝSLEDKŮ Má-li analytický výsledek objektivně vypovídat o chemickém složení vzorku, musí splňovat určitá kriteria: Mezinárodní metrologický slovník (VIM 3),

Více

VPHP - dekontaminační metoda na bázi par peroxidu vodíku pro aseptickou produkci léčiv

VPHP - dekontaminační metoda na bázi par peroxidu vodíku pro aseptickou produkci léčiv Laboratoř oboru Výroba léčiv (N111049) a Organická technologie (N111025) E VPHP - dekontaminační metoda na bázi par peroxidu vodíku pro aseptickou produkci léčiv Vedoucí práce: Umístění práce: Ing. Jiří

Více

Stanovení fotokatalytické aktivity vzorků FN1, FN2, FN3 a P25 dle metodiky ISO :2013

Stanovení fotokatalytické aktivity vzorků FN1, FN2, FN3 a P25 dle metodiky ISO :2013 Stanovení fotokatalytické aktivity vzorků FN, FN2, FN3 a P25 dle metodiky ISO 2297-4:23 Vypracováno za základě objednávky č. VSCHT 7-2-5 pro Advanced Materials-JTJ s.r.o. Vypracovali: Ing. Michal Baudys

Více

6/2003 Sb. Předmět úpravy

6/2003 Sb. Předmět úpravy Systém ASPI - stav k 5.5.2010 do částky 45/2010 Sb. a 19/2010 Sb.m.s. Obsah a text 6/2003 Sb. - poslední stav textu 6/2003 Sb. VYHLÁŠKA ze dne 16. prosince 2002, kterou se stanoví hygienické limity chemických,

Více

1. Mechanické vlastnosti šitých spojů a textilií

1. Mechanické vlastnosti šitých spojů a textilií Mechanické vlastnosti šitých spojů a textilií 1. Mechanické vlastnosti šitých spojů a textilií 1.1 Teoretická pevnost švu Za teoretickou hodnotu pevnosti švu F š(t), lze považovat maximálně dosažitelnou

Více

VLASTNOSTI DRCENÉHO PÓROBETONU

VLASTNOSTI DRCENÉHO PÓROBETONU VLASTNOSTI DRCENÉHO PÓROBETONU (zkoušky provedené ke 4.4.2012) STANOVENÍ ZÁKLADNÍCH FYZIKÁLNÍCH VLASTNOSTÍ 1. Vlhkostní vlastnosti (frakce 2-4): přirozená vlhkost 3,0% hm. nasákavost - 99,3% hm. 2. Hmotnostní

Více

Durélis / Populair Floor 4 PD pero / drážka

Durélis / Populair Floor 4 PD pero / drážka Durélis / Populair Floor 4 PD pero / drážka Pevnostní třída Dle normy Výrobce P5 EN 312 SPANO Použití Do vlhkého prostředí Konstrukce / podlahy Oblasti použití Vodovzdorná obkladová deska vhodná k pokládání

Více

Technický návod je vytvořen tak, aby mohlo být provedeno posouzení shody také podle 5 (vazba na 10).

Technický návod je vytvořen tak, aby mohlo být provedeno posouzení shody také podle 5 (vazba na 10). č. 13/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb. a nařízení vlády č. 215/201 Sb. (dále jen nařízení vlády ) 5a, Technický návod je vytvořen tak, aby mohlo být provedeno posouzení shody také podle

Více

N o v é p o z n a t k y o h l e d n ě p o u ž i t í R o a d C e m u d o s m ě s í s t u d e n é r e c y k l a c e

N o v é p o z n a t k y o h l e d n ě p o u ž i t í R o a d C e m u d o s m ě s í s t u d e n é r e c y k l a c e ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ v PRAZE FAKULTA STAVEBNÍ - ZKUŠEBNÍ LABORATOŘ Katedra silničních staveb Thákurova 7, PSČ 116 29 Praha 6 ODBORNÁ LABORATOŘ OL 136 telefon 224353880 telefax 224354902, e-mail:

Více

Stanovení povrchových vlastností (barva, lesk) materiálů exponovaných za podmínek simulující vnější prostředí v QUV panelu

Stanovení povrchových vlastností (barva, lesk) materiálů exponovaných za podmínek simulující vnější prostředí v QUV panelu Stanovení povrchových vlastností (barva, lesk materiálů exponovaných za podmínek simulující vnější prostředí v QUV panelu Cíle práce: Cílem této práce je stanovení optických změn povrchu vzorků během dlouhodobých

Více

Výskyt a typizace mléčných bakterií v baleném mase

Výskyt a typizace mléčných bakterií v baleném mase Výskyt a typizace mléčných bakterií v baleném mase 1 Štegnerová, H., 2 Nápravníková, E., 2 Steinhauserová, I., 1 Švec, P. 1 MU PřF, Česká sbírka mikroorganismů (CCM) 2 VFU, FVHE, Ústav hygieny a technologie

Více

STANOVENÍ PROPUSTNOSTI OBALOVÝCH MATERIÁLŮ PRO VODNÍ PÁRU

STANOVENÍ PROPUSTNOSTI OBALOVÝCH MATERIÁLŮ PRO VODNÍ PÁRU STANOVENÍ PROPUSTNOSTI OBALOVÝCH MATERIÁLŮ PRO VODNÍ PÁRU Úvod Obecná teorie propustnosti polymerních obalových materiálů je zmíněna v návodu pro stanovení propustnosti pro kyslík. Na tomto místě je třeba

Více

Ozon v ovzduší a jeho vliv na zdraví

Ozon v ovzduší a jeho vliv na zdraví » Ozon je zpravidla sekundární emisí, vzniká působením slunečního záření na primární emise, např. na výfukové plyny motorových vozidel, na spaliny a na různé průmyslové emise. Ozon v ovzduší a jeho vliv

Více

6 ZKOUŠENÍ STAVEBNÍ OCELI

6 ZKOUŠENÍ STAVEBNÍ OCELI 6 ZKOUŠENÍ TAVEBNÍ OCELI 6.1 URČENÍ DRUHU BETONÁŘKÉ VÝZTUŽE DLE POVRCHOVÝCH ÚPRAV 6.1.1 Podstata zkoušky Různé typy betonářské výztuže se liší nejen povrchovou úpravou, ale i různými pevnostmi a charakteristickými

Více

NÁVOD PRO STANOVENÍ ŽIVOTASCHOPNÝCH MIKROORGANISMŮ V BIOAEROSOLECH MONITORING VNITŘNÍHO PROSTŘEDÍ V MATEŘSKÝCH ŠKOLKÁCH 2016

NÁVOD PRO STANOVENÍ ŽIVOTASCHOPNÝCH MIKROORGANISMŮ V BIOAEROSOLECH MONITORING VNITŘNÍHO PROSTŘEDÍ V MATEŘSKÝCH ŠKOLKÁCH 2016 NÁVOD PRO STANOVENÍ ŽIVOTASCHOPNÝCH MIKROORGANISMŮ V BIOAEROSOLECH MONITORING VNITŘNÍHO PROSTŘEDÍ V MATEŘSKÝCH ŠKOLKÁCH 016 1 Úvod 1.1 Předmět a vymezení působnosti Tento postup je určen pouze pro projekt

Více

Zkvalitnění vlastností krabic pro ochranu písemných památek Magda Součková

Zkvalitnění vlastností krabic pro ochranu písemných památek Magda Součková Výzkumný záměr Výzkum a vývoj nových postupů v ochraně a konzervaci vzácných písemných památek Zkvalitnění vlastností krabic pro ochranu písemných památek Magda Součková Dřevěná krabice pro ochranu vzácné

Více

Stížnosti na špatnou kvalitu vnitřního prostředí staveb Zuzana Mathauserová zmat@szu.cz Státní zdravotní ústav Laboratoř pro fyzikální faktory

Stížnosti na špatnou kvalitu vnitřního prostředí staveb Zuzana Mathauserová zmat@szu.cz Státní zdravotní ústav Laboratoř pro fyzikální faktory Stížnosti na špatnou kvalitu vnitřního prostředí staveb Zuzana Mathauserová zmat@szu.cz Státní zdravotní ústav Laboratoř pro fyzikální faktory 57. konzultační den 16.10.2014 Kvalita vnitřního prostředí

Více

Měření vnitřního prostředí v základních školách. Závěrečná zpráva z měření kvality vnitřního prostředí a mikroklimatických parametrů ve školách (2008)

Měření vnitřního prostředí v základních školách. Závěrečná zpráva z měření kvality vnitřního prostředí a mikroklimatických parametrů ve školách (2008) Měření vnitřního prostředí v základních školách Závěrečná zpráva z měření kvality vnitřního prostředí a mikroklimatických parametrů ve školách (2008) Zpracovali pracovníci: SZÚ, centrum hygieny životního

Více

VY_52_INOVACE_VK31. Datum (období), ve kterém byl VM vytvořen únor Ročník, pro který je VM určen. 8. ročník

VY_52_INOVACE_VK31. Datum (období), ve kterém byl VM vytvořen únor Ročník, pro který je VM určen. 8. ročník VY_52_INOVACE_VK31 Jméno autora výukového materiálu Věra Keselicová Datum (období), ve kterém byl VM vytvořen únor 2013 Ročník, pro který je VM určen Vzdělávací oblast, obor, okruh, téma Anotace Zdroje

Více

Zpev ování papírového podkladu poškozeného mechanickou a chemicko-fyzikální degradací - zpevn

Zpev ování papírového podkladu poškozeného mechanickou a chemicko-fyzikální degradací - zpevn Zpevňování papírového podkladu poškozeného mechanickou a chemicko-fyzikální degradací - zpevnění papírového podkladu zeslabeného rozpadem železito-duběnkového inkoustu pomocí adhezivních japanových folii

Více

Betonové obklady z umělého kamene MAGICRETE

Betonové obklady z umělého kamene MAGICRETE Výtisk č. PROTOKOL O ZKOUŠCE č. A 211 / 2015 Zkoušky: Stanovení prvotní tahové přídržnosti Stanovení počáteční tahové přídržnosti Stanovení tahové přídržnosti po ponoření do vody Stanovení tahové přídržnosti

Více

Nový postup stanovení N-(2-hydroxyethyl)valinu v globinu pracovníků exponovaných ethylenoxidu

Nový postup stanovení N-(2-hydroxyethyl)valinu v globinu pracovníků exponovaných ethylenoxidu Nový postup stanovení N-(2-hydroxyethyl)valinu v globinu pracovníků exponovaných ethylenoxidu J. Mráz, I. Hanzlíková, Š. Dušková, L. Dabrowská, H. Chrástecká, M. Tvrdíková, R. Vajtrová Státní zdravotní

Více

Technický návod je vytvořen tak, aby mohlo být provedeno posouzení shody také podle 5 (vazba na 10).

Technický návod je vytvořen tak, aby mohlo být provedeno posouzení shody také podle 5 (vazba na 10). Technický návod je vytvořen tak, aby mohlo být provedeno posouzení shody také podle 5 (vazba na 10). Lze provést ověření stálosti vlastností podle nařízení Evropského parlamentu a Rady (EU) č. 305/2011,

Více

Zdravotní ústav se sídlem v Ústí nad Labem. Centrum hygienických laboratoří

Zdravotní ústav se sídlem v Ústí nad Labem. Centrum hygienických laboratoří Zdravotní ústav se sídlem v Ústí nad Labem Centrum hygienických laboratoří ul. Jana Černého 361/46, 503 41 Hradec Králové Pracoviště č. 1 Hradec Králové, Jana Černého 361, 503 41 Hradec Králové Hygienická

Více

Materiál musí být zakryt v den instalace.

Materiál musí být zakryt v den instalace. Funkce Používá se ve stavebnictví za účelem separace, filtrace a ochrany. Přesnější informace jsou uvedeny níže v kapitole použití. Vysoká pevnost a propustnost vody; Separační Zabraňuje mísení konstrukčních

Více

Počet stran protokolu Datum provedení zkoušek: 19. 7. 11. 9. 2012

Počet stran protokolu Datum provedení zkoušek: 19. 7. 11. 9. 2012 17. listopadu 15, 708 33 Ostrava-Poruba http://www.hgf.vsb.cz/zl Tel.: 59 732 5287 E-mail: jindrich.sancer@vsb.cz Protokol o zkouškách č. 518 Zákazník: Výzkumný ústav anorganické Adresa: evoluční 84, 400

Více

Správa barev. Měřící přístroje. Správa barev. Vytvořila: Jana Zavadilová Vytvořila dne: 14. února 2013. www.isspolygr.cz

Správa barev. Měřící přístroje. Správa barev. Vytvořila: Jana Zavadilová Vytvořila dne: 14. února 2013. www.isspolygr.cz Měřící přístroje www.isspolygr.cz Vytvořila: Jana Zavadilová Vytvořila dne: 14. února 2013 Strana: 1/12 Škola Ročník 4. ročník (SOŠ, SOU) Název projektu Interaktivní metody zdokonalující proces edukace

Více

Počet stran protokolu Datum provedení zkoušek: 10. 10. 5. 12. 2014

Počet stran protokolu Datum provedení zkoušek: 10. 10. 5. 12. 2014 17. listopadu 15, 708 33 Ostrava-Poruba http://www.hgf.vsb.cz/zl Tel.: 59 732 5287 E-mail: jindrich.sancer@vsb.cz Protokol o zkouškách č. 732 Zákazník: Výzkumný ústav anorganické Adresa: evoluční 84, 400

Více

APLIKACE FOTOAKTIVNÍCH NÁTĚRŮ S FTALOCYANINY PRO ZVÝŠENÍ KVALITY PROSTŘEDÍ ÚPRAVEN PITNÉ VODY

APLIKACE FOTOAKTIVNÍCH NÁTĚRŮ S FTALOCYANINY PRO ZVÝŠENÍ KVALITY PROSTŘEDÍ ÚPRAVEN PITNÉ VODY APLIKACE FOTOAKTIVNÍCH NÁTĚRŮ S FTALOCYANINY PRO ZVÝŠENÍ KVALITY PROSTŘEDÍ ÚPRAVEN PITNÉ VODY Jaroslav Lev 1, Jana Říhová Ambrožová 2, Marie Karásková 3, Lubomír Kubáč 3, Jiří Palčík 1, Marek Holba 1,4

Více

Energetická efektivnost osvětlení v průmyslu Ing. Petr Žák, Ph.D. ČVUT FEL, Praha

Energetická efektivnost osvětlení v průmyslu Ing. Petr Žák, Ph.D. ČVUT FEL, Praha Ing. Petr Žák, Ph.D. Účel osvětlení VÝZNAM SVĚTLA PRO ČLOVĚKA: 1. fyziologický (příjem vizuálních informací) normy (požadavky minimální ne optimální) vliv na pracovní výkon, bezpečnost míru chybovosti,

Více

CSI a.s. - AO 212 AO212/PC5/2014/0139/Z strana 2 /5

CSI a.s. - AO 212 AO212/PC5/2014/0139/Z strana 2 /5 CSI a.s. - AO 212 AO212/PC5/2014/0139/Z strana 2 /5 1.1 Úvod 1. VŠEOBECNÉ ÚDAJE Výrobek byl certifikovaný podle ustanovení 10 zákona č. 22/1997 Sb. ve znění pozdějších předpisů, o technických požadavcích

Více

1 Konzervační činidla pro kolagenní historické materiály

1 Konzervační činidla pro kolagenní historické materiály 1 Konzervační činidla pro kolagenní historické materiály Zpráva o výsledcích grantového projektu MK00002322103 za rok 2010 Ing. Magda Součková Experimentální část - pokračování 1.1 Vyhodnocení stárnutí

Více

STŘEDNÍ ODBORNÁ ŠKOLA a STŘEDNÍ ODBORNÉ UČILIŠTĚ, Česká Lípa, 28. října 2707, příspěvková organizace

STŘEDNÍ ODBORNÁ ŠKOLA a STŘEDNÍ ODBORNÉ UČILIŠTĚ, Česká Lípa, 28. října 2707, příspěvková organizace Název školy: Číslo a název projektu: Číslo a název šablony klíčové aktivity: Označení materiálu: Typ materiálu: STŘEDNÍ ODBORNÁ ŠKOLA a STŘEDNÍ ODBORNÉ UČILIŠTĚ, Česká Lípa, 28. října 2707, příspěvková

Více

REGISTR KONTAMINOVANÝCH PLOCH

REGISTR KONTAMINOVANÝCH PLOCH REGISTR KONTAMINOVANÝCH PLOCH Podle zákona č. 156/1998 Sb., o hnojivech, ve znění pozdějších předpisů, provádí ÚKZÚZ v rámci agrochemického zkoušení zemědělských půd (AZZP) také sledování obsahů rizikových

Více

Snímkování termovizní kamerou

Snímkování termovizní kamerou AB Solartrip,s.r.o. Na Plavisku 1235 755 01 Vsetín www.solarniobchod.cz mobil 777 642 777, e-mail: r.ostarek@volny.cz AKCE: Termovizní diagnostika vnitřní prostory rodinného domu č. p. 197 Ústí u Vsetína

Více

ZDROJ HLUKU SYLOMER ZELEZOBETONOVY ZAKLAD

ZDROJ HLUKU SYLOMER ZELEZOBETONOVY ZAKLAD SYLOMER Trvale pružné pásy vyrobené na bázi polyatherurethanu (PUR) vhodné pro snížení vibrací a otřesů. Používají se jako trvale pružné podložky pod hlučné stroje, základy strojů ale i do základů budov.

Více

Studium tenkých mazacích filmů spektroskopickou reflektometrií

Studium tenkých mazacích filmů spektroskopickou reflektometrií Studium tenkých mazacích filmů spektroskopickou reflektometrií Ing. Vladimír Čudek Ústav konstruování Odbor metodiky konstruování Fakulta strojního inženýrství Vysoké učení technické v Brně OBSAH EHD mazání

Více

Návrh rozsahu přejímacích zkoušek a zkoušek dlouhodobé stability. skiagrafických radiodiagnostických rtg zařízení s digitalizací obrazu.

Návrh rozsahu přejímacích zkoušek a zkoušek dlouhodobé stability. skiagrafických radiodiagnostických rtg zařízení s digitalizací obrazu. Návrh rozsahu přejímacích zkoušek a zkoušek dlouhodobé stability skiagrafických radiodiagnostických rtg zařízení s digitalizací obrazu. 2007 Objednatel: Zhotovitel: Státní úřad pro jadernou bezpečnost

Více

SINTEX, a. s. Zkušební laboratoř textilních materiálů Moravská 1078, Česká Třebová ČSN EN ISO 1973 ZP-LM/3 (ČSN :1986) ČSN EN ISO 5079

SINTEX, a. s. Zkušební laboratoř textilních materiálů Moravská 1078, Česká Třebová ČSN EN ISO 1973 ZP-LM/3 (ČSN :1986) ČSN EN ISO 5079 Laboratoř poskytuje odborná stanoviska a interpretace výsledků zkoušek. Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Zkoušky: 1 Zjišťování hmotné nestejnoměrnosti pramenů,

Více

Praktikum z experimentálních metod biofyziky a chemické fyziky I. Vypracoval: Jana Čurdová, Martin Kříž, Vít Marek. Dne: 2.3.

Praktikum z experimentálních metod biofyziky a chemické fyziky I. Vypracoval: Jana Čurdová, Martin Kříž, Vít Marek. Dne: 2.3. Praktikum z experimentálních metod biofyziky a chemické fyziky I. Vypracoval: Jana Čurdová, Martin Kříž, Vít Marek. Dne:.3.3 Úloha: Radiometrie ultrafialového záření z umělých a přirozených světelných

Více

Počet stran protokolu Datum provedení zkoušek: : 9. 1-27. 2. 2015

Počet stran protokolu Datum provedení zkoušek: : 9. 1-27. 2. 2015 17. listopadu 15, 708 33 Ostrava-Poruba http://www.hgf.vsb.cz/zl Tel.: 59 732 5287 E-mail: jindrich.sancer@vsb.cz Protokol o zkouškách č. 761 Zákazník: Výzkumný ústav anorganické Adresa: evoluční 84, 400

Více

Technický list Nopová fólie 400, 500

Technický list Nopová fólie 400, 500 Funkce Balení Barva Technické údaje Materiál Tloušťka Výška nopu Tepelná odolnost Odolnost Značení Specifikace Izolace proti zemní vlhkosti s ventilační nebo drenážní funkci. Pružné profilované membrány

Více

Technický návod je vytvořen tak, aby mohlo být provedeno posouzení shody také podle 5 (vazba na 10).

Technický návod je vytvořen tak, aby mohlo být provedeno posouzení shody také podle 5 (vazba na 10). Technický návod je vytvořen tak, aby mohlo být provedeno posouzení shody také podle 5 (vazba na 0). Lze provést ověření stálosti vlastností podle nařízení EP a Rady (EU) č. 305/20, ve znění pozdějších

Více

Bezpečnost a ochrana zdraví; Zdravotní pojištění, zdravotní péče Normy:

Bezpečnost a ochrana zdraví; Zdravotní pojištění, zdravotní péče Normy: Název předpisu: Vyhláška, kterou se stanoví podmínky pro zařazování prací do kategorií, limitní hodnoty ukazatelů biologických expozičních testů, podmínky odběru biologického materiálu pro provádění biologických

Více

Bezpečnost chemických výrob N Petr Zámostný místnost: A-72a tel.:

Bezpečnost chemických výrob N Petr Zámostný místnost: A-72a tel.: Bezpečnost chemických výrob N1111 Petr Zámostný místnost: A-72a tel.: 4222 e-mail: petr.zamostny@vscht.cz Rizika spojená s toxickými látkami Toxicita látek Zákonné limity pro práci s toxickými látkami

Více

Oddělení fyzikálních praktik při Kabinetu výuky obecné fyziky MFF UK

Oddělení fyzikálních praktik při Kabinetu výuky obecné fyziky MFF UK Oddělení fyzikálních praktik při Kabinetu výuky obecné fyziky MFF UK PRAKTIKUM I. úloha č. 4 Název: Určení závislosti povrchového napětí na koncentraci povrchově aktivní látky Pracoval: Jakub Michálek

Více

THE BEAUTY OF COMPOSITE WOOD. Technický list TIMBERMAX EXOTIC

THE BEAUTY OF COMPOSITE WOOD. Technický list TIMBERMAX EXOTIC THE BEAUTY OF COMPOSITE WOOD Technický list TIMBERMAX EXOTIC Všestranně použitelné bezúdržbové kompozitní dřevo BAZÉNY PLOTY TERASY FASÁDY 2 Technický list TIMBERMAX EXOTIC TIMBERMAX EXOTIC - unikátní

Více

ZKOUŠENÍ KOROZNÍ ODOLNOSTI PLAZMOVĚ NANÁŠENÝCH NITRIDICKÝCH VRSTEV NA OCELÍCH CORROSION RESISTANCE TESTING OF PLASMA NITRIDATION LAYERS ON STEELS

ZKOUŠENÍ KOROZNÍ ODOLNOSTI PLAZMOVĚ NANÁŠENÝCH NITRIDICKÝCH VRSTEV NA OCELÍCH CORROSION RESISTANCE TESTING OF PLASMA NITRIDATION LAYERS ON STEELS ZKOUŠENÍ KOROZNÍ ODOLNOSTI PLAZMOVĚ NANÁŠENÝCH NITRIDICKÝCH VRSTEV NA OCELÍCH CORROSION RESISTANCE TESTING OF PLASMA NITRIDATION LAYERS ON STEELS Marie Blahetová, Jan Oppelt, Stanislav Lasek, Vladimír

Více

Základní fyzikálně-chemické procesy úpravy podzemních a povrchových vod pro hromadné zásobování pitnou vodou

Základní fyzikálně-chemické procesy úpravy podzemních a povrchových vod pro hromadné zásobování pitnou vodou Základní fyzikálně-chemické procesy úpravy podzemních a povrchových vod pro hromadné zásobování pitnou vodou Ing.Jan Haering Problematika vodních filtrů a úpravy pitné vody v místě spotřeby. 15.11.2005,

Více

FAKTORY VNITŘNÍHO PROSTŘEDÍ STAVEB

FAKTORY VNITŘNÍHO PROSTŘEDÍ STAVEB FAKTORY VNITŘNÍHO PROSTŘEDÍ STAVEB Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice Tento učební materiál vznikl v rámci projektu "Integrace

Více

Hromadné metody odkyselování novodobých knihovních fondů

Hromadné metody odkyselování novodobých knihovních fondů Hromadné metody odkyselování novodobých knihovních fondů Jitka Neoralová, Lucie Mračková, Dana Hřebecká, Petra Vávrová - Odbor ochrany knihovních fondů Národní knihovny ČR Kyselost papíru Proč kyselost

Více

Aerosolové a mikrobiální mikroklima čistého prostoru

Aerosolové a mikrobiální mikroklima čistého prostoru XXVI. Mezinárodní konference NEMOCNIČNÍ EPIDEMOILOGIE A HYGIENA Brno, Hotel Continental, 16. a 17. dubna 2019 II blok přednášek: VZT a klimatizace, vstupní validace, servis Aerosolové a mikrobiální mikroklima

Více

15.1 Normy a zákony vztahující se ke stolovému nábytku. České právní předpisy související s nábytkem

15.1 Normy a zákony vztahující se ke stolovému nábytku. České právní předpisy související s nábytkem 15 PŘÍLOHA 15.1 Normy a zákony vztahující se ke stolovému nábytku Tab. P1 Zákony ČR - právní předpisy související s nábytkem České právní předpisy související s nábytkem Zákon č. 22/1997 Sb., o technických

Více
