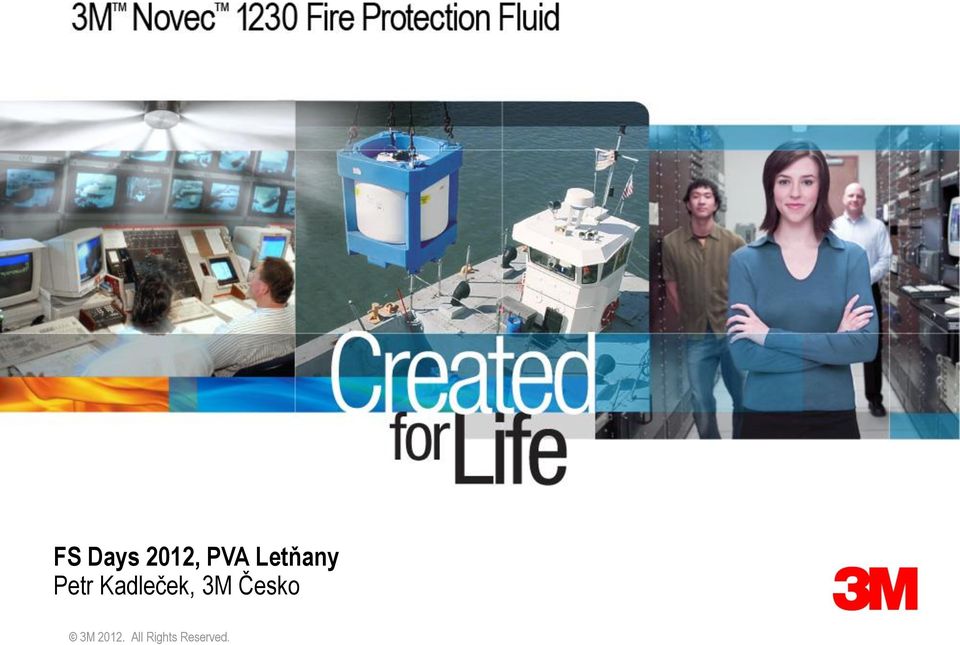

1 FS Days 2012, PVA Letňany Petr Kadleček, 3M Česko

2 Základní info Od roku 1987 jsou látky na bázi těžkého Halonu (a CFC) postupně omezovány nebo registrovány kvůli poškozování ozonové vrstvy (ODP). Montrealský Protokol všechny státy zavádí regulaci Halon se nevyrábí od roku 1993, všichni se zaměřují na vývoj alternativní látky V roce 2030 konec lehkých halonů 2

3 Základní info : Typy hasiv použitelných pro SHZ Chemická hasiva HFC 227ea (FM-200) F-K (Novec 1230) HFC 125 (Ecaro, FE-25) Inertní plyny IG-55 (Ar,N 2 ) IG-541 (Ar,N 2,CO 2 ) IG-100 (N 2 ) IG-01 (Argon) Ostatní 3 CO 2 Vodní mlha

4 V roce 2003 vyvíjí 3M zcela unikátní látku k naplnění cílů soudobé požární ochrany a zároveň environmentálních požadavků C F O 4 C 6 F Fluoroketone - obchodní název Novec 1230!

5 Odeberme jednu podmínku k hoření Inertní plyny Novec 1230 & chem.hasiva Odebírají kyslík Odebírají teplo 5 Halon

6 Základní info : Ohlasy veřejnosti Novec 1230: Časopis Time Coolest Inventions of the year Časopis Popular Science Best of What s New award Noviny the New York Times, Chicago Tribune, FOX TV, etc Vyhrává ocenění v časopisu Plant Engineering New Product of the Year 6

7 What s in the marketplace 3M Novec 1230 Fire Protection Fluid 6.dubna, dubna,

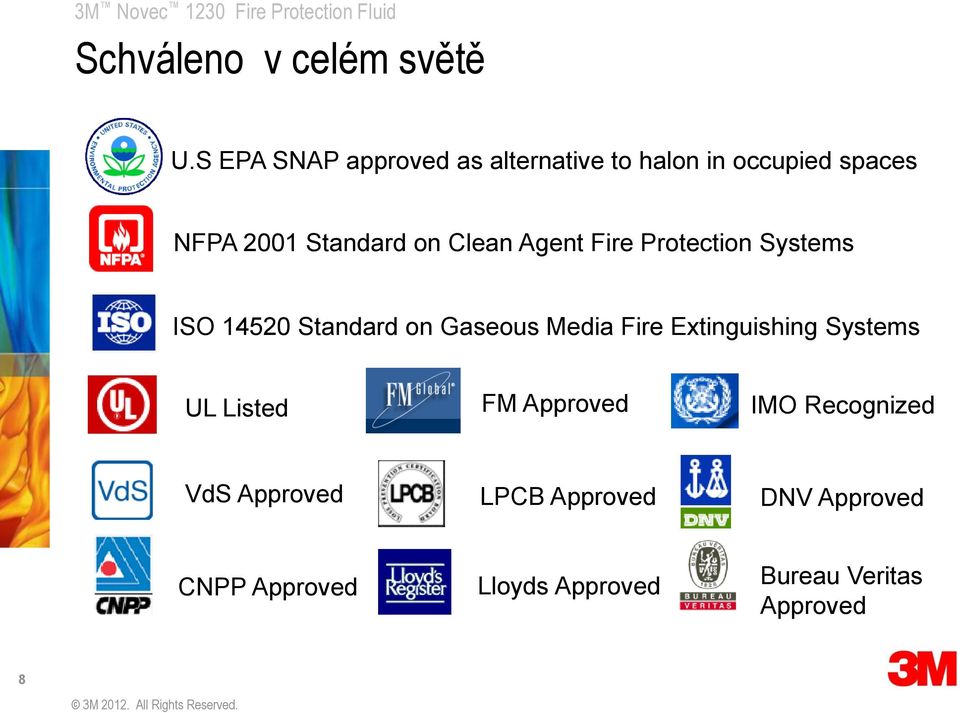

8 Schváleno v celém světě U.S EPA SNAP approved as alternative to halon in occupied spaces NFPA 2001 Standard on Clean Agent Fire Protection Systems ISO Standard on Gaseous Media Fire Extinguishing Systems UL Listed FM Approved IMO Recognized VdS Approved LPCB Approved DNV Approved CNPP Approved Lloyds Approved Bureau Veritas Approved 8

9 Model místnosti se SHZ 9

10 Úspora nákladů Halon 1301 FM-200 Novec 1230 CO 2 Inertní plyn 10

11 Rychlost náběhu hašení a doba likvidace požáru Inert ní plyny & CO2 Novec 1230 & Chemical Clean Agents 11

12 Bezpečnější! NOVEC 1230 v klidovém stavu kapalinou, při požáru plynem! Menší nároky na infrastrukturu Jednoduchá manipulace a plnění Není omezena logistika (i letecky) Vysoká rychlost zaplavení (hašení) V prostředí netoxický a nekorozivní Elektricky nevodivý i jako kapalina! A zejména šetrný k přírodě 12

13 Zelenější! Environmentální dopad hasiva NOVEC 1230 nejlépe vystihují tyto charaktery : NULOVÉ poškozování ozonové vrstvy (ODP) Doba rozpadu v atmosféře pouze 5 dní! Téměř nulový potenciál oteplení zemské kůry (GWP) skleníkov.plyny = CO 2 Properties Novec 1230 FM-200 ECARO Inert Gases Halon Ozone Depletion Potential (ODP) Global Warming Potential-IPCC 2001 Atmospheric Lifetime (years) Inert Gases 65.0

14 3M Novec 1230 Fire Protection Fluid Dopad konvenčního hasiva na živ.prostředí HFC HFC HFC 227eaHFC = Halonové hasivo po uhašení ohně (cca 348 kg hasiva) Produkce emisí CO2 jako z 211 os.vozů za rok! 14 Emise CO2 přepočet = kg

15 Emisivita z hasiva Novec 1230 po likvidaci požáru FK FK FK FK = Novec 1230 po uhašení ohně (cca 401 kg hasiva) Emise CO 2 = 0.07 vozu/rok = 401 kg 15

16 3M poskytuje záruku 3M BLUE SKY SM WARRANTY 20 let garance legislativy, jinak vrácení peněž za pořízení hasiva 3M. 16

17 3M řešení k dosažení certifikace LEED U.S. Green Building Council uděluje prestižní LEED certifikaci Akreditační systém pro návrh + konstrukci + provoz zelené budovy (greenhousing) komerčních a průmyslových projektů ve 121 zemích (srpen 2011) obytných objektů (srpen 2011) K získání LEED nutno dosáhnout 40 bodů, střibrný LEED 50b., zlatý LEED 60b., platinový LEED 80b. Hasivo nepřímo indikováno ve složkách NC, EA, EB (Credit 4) Složka Operation & Maintenance hasivo indikováno pod chlazením (Credit 5) 17

18 Příklady použití 18

19 Datová a paměťová centra Výpočetní střediska Datová střediska (paměťová úložiště) Telekomunikační střediska Serverovny 19

20 Ovládací centra Velíny Kabelové šachty Generátory a turbíny Záložní(bateriové) napájení 20

21 Zdravotnické přístroje CT scanner MRI scanner Mobilní CT & MRI 21

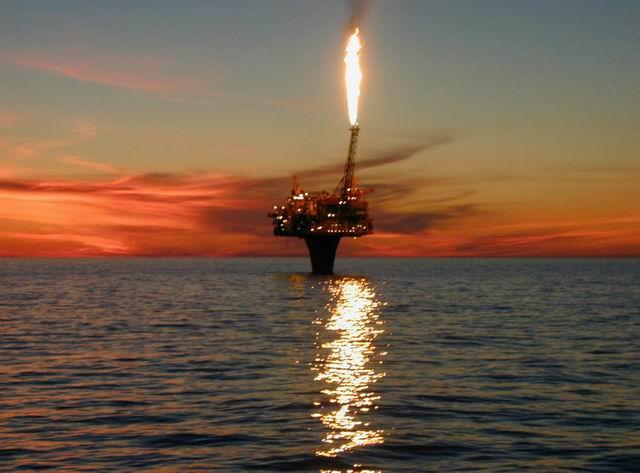

22 Námořní / Letecké / Důlní Aplikace 22

23 Důležité upozornění : Hasivo Novec 1230 je určené pro stabilní hasící zařízení SHZ s automatickým samočinným procesem hašení bez přítomnosti osob uvnitř hašeného prostoru. V případě výskytu osob uvnitř prostoru, kdy dojde k detekci kouře nebo požáru a vyhlášení poplachu elektronickým hlásičem, musí osoby tento prostor neprodleně opustit. Teprve po uhašení požáru a zrušení poplachu je možno se do tohoto prostoru vrátit. Samotný kontakt s hasivem Novec 1230 nezpůsobuje žádné zdravotní potíže, jeho vdechnutí v plynné podobě není život ohrožující jev. 3M nedoporučuje být v přímém kontaktu s hasivem během přítomnosti hašení ohně či nacházet se v místnosti kde propukl požár, toto může způsobit újmu na zdraví. 23

24 Reference ze světa 24

25 Řízení letového provozu Letištní věže a pozorovací stanoviště Budovy a datacentra Integrovaného záchranného systému Datacentra bank a pojišťoven 25 3M 2012 All Rights Reserved.

26 Musea, Knihovny, Archívy Harvard University: 15 milionů knih New York Public Library: 20 milionů knih Stanford University: 8 milionů knih 26

27 Závodní okruh Indianapolis, USA 27

28 3M NOVEC 1230 Fire Protection Fluid Budova United States Capitol Pražský hrad (datové centrum) 28

29 Energetika (hašení VN a VVN transformatorů) 29 3M All Rights Reserved. Technical Report 1 High Opening 0% Front Opening 0% Technical Report 2 High Opening 10% (7,5 m 2 ) Front Opening 0% Technical Report 3 High Opening 10% (7,5 m 2 ) Front Opening 5,5% (3,1 m 2 )

30 3M NOVEC 1230 Fire Protection Fluid Apple Computer 30

31 3M NOVEC 1230 Fire Protection Fluid Policejní ředitelství Santiago, Chile 31

32 3M NOVEC 1230 Fire Protection Fluid Rockefeller Plaza, New York 32 3M 2012 All Rights Reserved.

33 3M NOVEC 1230 Fire Protection Fluid Benjamin Franklin Papers, Pennsylvania State Archives 33

34 3M NOVEC 1230 Fire Protection Fluid Zaoceánské lodě a tankery 34

35 3M NOVEC 1230 Fire Protection Fluid Dopravní prostředky a mnoho dalšího 35

36 3M NOVEC 1230 Fire Protection Fluid A nedávno i Olympiáda! 36

37 Distribuce hasiva 3M Novec 1230 je celosvětově distribuován přes mezinárodní OEM partnery, jimiž jsou (abecedně) : Minimax Sevo Siemens TYCO UCT (Kidde) Pozn: bližší info ohledně zastoupení v ČR poskytuje Cech EPS ČR, kde Vám rádi poskytnou seznam členských firem Cechu - oprávněných distributorů a systémových integrátorů hasiva Novec M All Rights Reserved.
