PRŮMYSLOVÉ ARMATURY - spojky

Rozměr: px
Začít zobrazení ze stránky:

Download "PRŮMYSLOVÉ ARMATURY - spojky"

Transkript

1 Bezodkapové spojky princip funkce a základní typy Bezodkapové spojky slouží k rychlému spojování a rozpojování hadice s instalací prakticky bez úniku média. Využití bezodkapových spojek: ochrana personálu, technologie a životního prostředí před škodlivým produktem, zamezení znečištění produktu v instalaci, zamezení úniku drahého média. instalace ze strany zásobníku stáčecí hadice instalace ze strany autocisterny únik média instalace ze strany zásobníku stáčecí hadice instalace ze strany autocisterny po rozpojení nedochází k úniku Typy nabízených bezodkapových spojek technická data typ spojky standard obrázek princip funkce max. prac. tlak rozměr [coul] únik [ml] mat. hlavní využití API API RP 1004 PNEN do 5 Al palivo autocisterny Al standard pro stáčecí DDC 25 3/4 8 0,5 2,2 Ms STANAG 3756 princip systémy (palivo, chemie) SS přítlačného DGC ventilu ,2 1,6 SS pro plyny (LPG) STANAG 3105 DAC /2 1,1 Al letecké palivo ISO 45 DRYDIS TR výrobce ,2 0,6 Ms SS stáčení, průmyslové instalace (nebezpečné chemikálie) DRYLINK výrobce princip motýlkového ventilu 14, SS průmyslové instalace (chemie, potraviny, farmacie) EPSILON výrobce ,7 2 SS princip kulového ventilu DRYMATE výrobce SS stáčení, průmyslové instalace (chemie) 1.1/2 2 2 PP stáčení, průmyslové instalace (lehká chemie) 506

2 Bezodkapové spojky API Materiál spojky: Těsnění: Přípojky: Prac. teplota: Hliník Spojka NBR (volitelně VitonB, Viton GFLT) Vsuvka BaylastTM odolný palivům včetně bionafty (volitelně Viton, ) Příruba 4 TTMA Od 20 C do +50 C Princip funkce: Spojky API se dělí na spojky pro kapalnou fázi (palivo) a plynnou fázi (výpary). Spojky API pro kapalnou fázi jsou vyráběny v rozměru 4 API. Spojka (na hadici) a vsuvka (na cisterně) jsou vybaveny pístovými ventily, k jejichž otevření dochází po otočení páky spojky, přičemž podmínkou pro otevření ventilu je spojení spojky se vsuvkou. Je také možné otevřít ventil samotné vsuvky na cisterně bez spojení se spojkou. Spojka pro výpary API je obecně spojka typu CAMLOCK 4, vybavená ventilem na vsuvce (cisterna), který se otevírá pomocí sondy (pilotu) trnu umístěného uvnitř spojky CAMLOCK na hadici. V nabídce palivových spojek API jsou také gravitační spojky (pro volný odtok). Použití: Spojky API jsou používány pro spodní plnění a stáčení palivových autocisteren. Nejčastěji jsou součástí plnících ramen pro spodní plnění a stáčecích terminálech paliv. Metoda spodního plnění je široce používána v petrochemickém průmyslu, jelikož z hlediska ekonomiky, bezpečnosti a rychlosti značně převyšuje metodu horního plnění. Stanoviště pro spodní plnění je levnější než pro horní plnění. Při dolním plnění pracuje obsluha na úrovní terénu, což zvyšuje její bezpečnost. Metoda spodního plnění také minimalizuje hromadění statického náboje a vznik výparů během plnění. Spodní plnění je mnohem rychlejší (celá operace probíhá na úrovni terénu) a je možné plnit několik komor současně. Všechny tyto výhody zvyšují popularitu této metody. Normy: Spojky API byly navrženy a vyrobeny v souladu s normou API RP1004 (American Petroleum Institute). Odpovídající je norma EN týkající se vsuvky a spojky pro dolní plnění a norma EN týkající se vsuvky a spojky pro odvádění výparů. Tyto spojky jsou kompatibilní se spojkami jiných výrobců, vyrobenými dle uvedených norem. Spojení spojky API spojky (na hadici) se vsuvkou (na cisterně). Otevření vsuvky pro dolní plnění a ventilu díky přídavné páce umožňuje otevření ventilu bez nutnosti spojení se spojkou. 507

3 Bezodkapové spojky API Instalaci každé cisterny pro spodní plnění lze rozdělit na dvě části: pro kapalnou fázi (palivo), pro plynnou fázi (výpary). Kapalná fáze (palivo) je určena pro transport paliva. Na cisterně je upevněna vsuvka API, ke které se připojuje hadice se spojkou API. Toto řešení plní funkci bezodkapové spojky a je nejčastěji používáno, jeli stáčiště vybaveno plnícím ramenem. K cisterně je možné také připojit hadici se standardní spojkou CAMLOCK (spojka). V tomto případě je však nutné nejprve připojit na vsuvku na cisterně gravitační rychlospojku API, toto řešení však neplní funkci bezodkapové spojky. 1 obrázek 2 index DXAPI5400B DXAPI5400G DXAPI5400 DXAPI5300BC přípojka 1 / 2 příruba 4 TTMA / 4 API pracovní médium* tlak 1, 2, 3, 5, 6, 7, 8 1, 2, 3, 5, 6, 7, , 2, 3, 5, 6, 7 VitonB VitonGFLT NBR VitonB charakteristika Přípojka (na hadici) pro spodní plnění a stáčení. Max. průtok: 2271 l/min. Tlaková ztráta: 0,27 bar. Verze DXAPI5300BC je určena pro naftu. DXAPI5204LNG 1, 2, 3, 5, 6, 7, 8 Baylast TM Přípojka (na cisternu) pro spodní plnění, bez průhledítka. 1 2 DXAPI5204LSNG příruba 4 TTMA / 4 API 6 Baylast TM Přípojka (na cisternu) pro spodní plnění, bez průhledítka. DXAPI5204L 1, 2, 3, 5, 6, 7, 8 Baylast TM Přípojka (na cisternu) pro spodní plnění, s průhledítkem. DXAPI5204SNG Baylast TM Přípojka (na cisternu) pro spodní plnění a stáčení, bez průhledítka. Verze je určena pro naftu. 1 2 DXAPI5204NG příruba 4 TTMA / 4 API 1, 2, 3, 5, 6, 7, 8 6 Baylast TM Přípojka (na cisternu) pro spodní plnění a stáčení, bez průhledítka.volitelně spojka s demontovatelnou pákou (DX API5204NGC). DXAPI5204NGV 1, 2, 3, 7, 8 Viton Přípojka (na cisternu) pro spodní plnění a stáčení, bez průhledítka. 1 2 DXAPI5204 příruba 4 TTMA / 4 API 1, 2, 3, 5, 7, 8 6 Baylast TM Přípojka (na cisternu) s průhledítkem pro spodní plnění a stáčení (díky páce umožňuje otevření ventilu bez nutnosti spojení se spojkou). Volitelně spojka s demontovatelnou pákou (DXAPI5204C). 2 DXAPI / 4 API NBR Záslepka vsuvky (spojka DXAPI5204). Materiál: nylon 2 DXAPI / 4 API Baylast TM (spojka DXAPI5204). Záslepka vsuvky Materiál:. * 1 benzin, 2 nafta, 3 ULSD, 4 ropa, 5 E20 (20% etanolu a 80% benzinu), 6 E100 (100% etanolu), 7 B20 (20% bionafty a 80% nafty), 8 B100 (100% bionafty). 508

4 Spojky pro výpary API Plynná fáze (výpary) určena pro transport výparů (hermetizace stáčení a plnění). Na cisterně je umístěna vsuvka s ventilem pro výpary, k níž se připojuje hadice se speciálními koncovkami pro výpary (spojka vybavena sondou otevírající ventil). obrázek index přípojka 1 / 2 médium* pracovní tlak charakteristika 1 2 ZPVRZPO300A ZPVRZPO400A GW BSP 3 CAMLOCK 3 GW BSP 4 CAMLOCK 4 1, 2, 3, 5, 6, 7, 8 6 NBR NBR Vsuvka odtahu výparů ZPO s ventilem (CAMLOCK A s GW). 1 2 DXAPIVR příruba TTMA CAMLOCK 4 5, 6, 7 1,4 Viton / NBR Vsuvka odtahu výparů (Viton) s vypouštěcí zátkou a dvěma průhledítky (NBR). 2 DXAPI4050AL CAMLOCK 4 DXAPI4050ALC CAMLOCK 4 5, 6, 7 5, 6, 7 NBR NBR Záslepka odtahu výparů. Materiál:. Záslepka odtahu výparů s řetízkem. Materiál:. 2 DXAPI4050PL CAMLOCK 4 DXAPI4050PLC CAMLOCK 4 5, 6, 7 5, 6, 7 NBR NBR Záslepka odtahu výparů. Materiál: nylon. Záslepka odtahu výparů s řetízkem. Materiál: nylon. ZPVRDVR300A GW BSP 3 CAMLOCK 3 6 NBR 1 2 ZPVRDRVR4030A GW BSP 3 CAMLOCK 4 6 NBR Vsuvka odtahu výparů DVR se sondou bez ventilu (CAMLOCK D s GW). ZPVRDVR400A GW BSP 4 CAMLOCK 4 6 NBR 1 2 ZPVRDARVR4030A CAMLOCK 4 CAMLOCK 3 6 NBR Vsuvka odtahu výparů DARVR se sondou bez ventilu (CAMLOCK D / CA MLOCK A). 1 2 ZPVRCVR300A ZPVRCVR400A CAMLOCK 3 DN75 CAMLOCK 4 DN100 6 NBR Vsuvka odtahu výparů CVR se sondou bez ventilu (CAMLOCK C s trnem na hadici). Dostupná verze 6 NBR s ventilem. 1 2 DXAPIVR4030CSAL CAMLOCK 4 DN75 7, 8 6 Viton / NBR Vsuvka odtahu výparů (NBR se sondou a ventilem (Viton). * 1 benzin, 2 nafta, 3 ULSD, 4 ropa, 5 E20 (20% etanolu a 80% benzinu), 6 E100 (100% etanolu), 7 B20 (20% bionafty a 80% nafty), 8 B100 (100% bionafty). 509

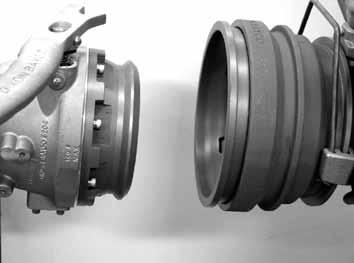

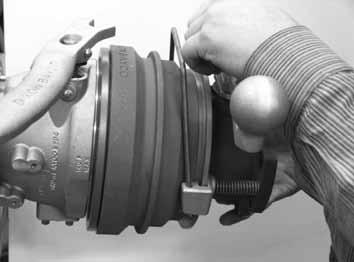

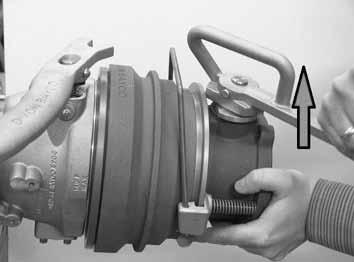

5 Gravitační spojky (adaptéry spojek API) Gravitační spojky umožňují stáčení gravitační metodou a spojení cisternové spojky API se standardní spojkou např. typu CAMLOCK. obrázek index přípojka 1 / 2 médium* pracovní tlak charakteristika 1 2 ZPAPIOLS43Al ZPAPIOLS44Al 4 API CAMLOCK 3 4 API CAMLOCK 4 6 NBR Jednodílná gravitační spojka, úhel 45. Dostupná verze z nerezi AISI 3 (přípojka CA 6 NBR MLOCK na přímá). 1 2 ZPAPIOLS4GZ3Al ZPAPIOLS4GZ4Al 4 API CAMLOCK 3 4 API CAMLOCK 4 6 NBR Jednodílná gravitační spojka, úhel 45. Dostupná verze z nerezi AISI 3 (přípojka závitová 6 NBR přímá). 1 2 ZPAPIOLSP43Al ZPAPIOLSP44Al 4 API CAMLOCK 3 4 API CAMLOCK 4 6 NBR 6 NBR Jednodílná gravitační spojka s průhledítkem, úhel ZPAPIOLS4GZ3Al 4 API NBR Záslepka gravitačních spojek. * 1 benzin, 2 nafta, 3 ULSD, 4 ropa, 5 E20 (20% etanolu a 80% benzinu), 6 E100 (100% etanolu), 7 B20 (20% bionafty a 80% nafty), 8 B100 (100% bionafty). produkt výpary gravitační spojky vsuvky (produkt) cisterna vsuvky (výpary) cisterna spojka (produkt) hadice spojka (výpary) hadice 510

6 Bezodkapové spojky DDC Materiál spojky: Těsnění: Přípojky: Prac. teplota: Hliník, mosaz, nerez AISI 3, Titan, PEEK, PVDF/Hastelloy, Hastelloy, Duplex Okroužek: (Viton), EPDM, Chemraz, Kalrez, NBR Ploché :, / (Viton),, Thermpac (HBD) Jiné y na objednávku Závit BSP, NPT Příruby ANSI 150, 300, PN EN Od 25 C do +80 C Spojky je možné používat v rozsahu teplot od 54 C do +250 C, pracovní teplota by s ohledem na médium měla být vždy konzultována s Technickým oddělením TUBES INTERNATIONAL Princip funkce Bezodkapové spojky typu DDC (Dry Disconnect Couplings) mají spojku (hadicová část) a vsuvku (cisternová část) vybaveny ventily, které se otevírají během spojování a uzavírají při rozpojení, což eliminuje únik média. Hlavice spojky je otočná (360 ). Průtok média je možný teprve po odpovídajícím spojení obou částí a pootočení hlavice spojky vpravo o cca 100. Během rozpojování je nutné otočit hlavici spojky vlevo, což způsobí uzavření ventilů a rozpojení spojky. Lze dodat také kódovanou verzi, znemožňující propojení spojky se vsuvkou určenou pro jiné médium. V tom případě má spojka a vsuvka kolíky a drážky v různých kombinacích poloh, které do sebe navzájem pasují. Použití Spojky jsou široce používány v silniční, železniční, námořní i letecké dopravě a také v petrochemickém, chemickém a farmaceutickém průmyslu. Splňují všechny požadavky týkající se bezpečnosti, ochrany životního prostředí a spolehlivosti při transportu nebezpečných, toxických nebo drahých médií. Normy Vyrobeny dle standardu NATO STANAG 3756 (DDC 2, 2.1/2, 3 a 4 ) a ATOFINA SGM 2049.TUY.C.(DDC 2, 3 ). Spojky splňují požadavky ATEX, TDT, ADR, RID, IMDG, tlakové direktivy 97/23/WE. Mají také doporučení evropské rady chemického průmyslu CEFIC. Průtok, maximální únik při rozpojení rozměr [coul] / DN [mm] průměr vsuvky [mm] max. průtok [l/min] max. únik [ml] 0,5 0,5 1,1 1,33 2,2 Graf tlakové ztráty v závislosti na průtoku tlaková ztráta DN20/25 Ø 50 / Ø 56 DN50 Ø 70 DN65 Ø 105 DN80 Ø 119 DN100 Ø 4 DN150 Ø 238 (výpočtem) Testovací parametry: Médium: nparafin Teplota: +20 C Hustota: 0,75 kg/dm 3 Viskozita: 1,75 mm 2 /s Stanag 3756, příloha E průtok [l/min] 511

7 Bezodkapové spojky DDC Vsuvka rozměr 1 (Ø 56) Vsuvka s vnitřním závitem Vsuvka s vnějším závitem Vsuvka s přírubou MKDDCT101A1101B MKDDCT103A1101B MKDDCT105A1101B MKDDCT101A2201B MKDDCT103A2201B MKDDCT105A2201B MKDDCT101A4401A MKDDCT103A4401A MKDDCT105A4401A MKDDCT101A7701A MKDDCT103A7701A MKDDCT105A7701A MKDDCT101A9901A MKDDCT103A9901A MKDDCT105A9901A MKDDCT9A1101 MKDDCT171A1101 MKDDCT9A2201 MKDDCT171A2201 MKDDCT9A4401 MKDDCT171A4401 3/4 BSP 1 BSP 1.1/4 BSP 3/4 BSP 1 BSP 1.1/4 BSP 3/4 BSP 1 BSP 1.1/4 BSP 3/4 BSP 1 BSP 1.1/4 BSP 3/4 BSP 1 BSP 1.1/4 BSP 3/4 BSP 1 BSP 3/4 BSP 1 BSP 3/4 BSP 1 BSP MKDDCT123A1101 DN25 PN10/ MKDDCT124A1101 DN25 PN25/40 MKDDCT151A ASA 150 MKDDCT152A ASA 300 MKDDCT123A2201 DN25 PN10/ MKDDCT124A2201 DN25 PN25/40 MKDDCT151A ASA 150 MKDDCT152A ASA 300 MKDDCT123A4401 DN25 PN10/ MKDDCT124A4401 DN25 PN25/40 MKDDCT151A ASA 150 MKDDCT152A ASA 300 MKDDCT123A7701 DN25 PN10/ MKDDCT124A7701 DN25 PN25/40 MKDDCT151A ASA 150 MKDDCT152A ASA 300 MKDDCT123A9901 DN25 PN10/ MKDDCT124A9901 DN25 PN25/40 MKDDCT151A ASA 150 MKDDCT152A ASA mosaz AISI 3 / 0,30 0,70 Hastelloy 0,80 6 PEEK 0,10 mosaz 25 AISI 3 25 / 1,10 mosaz 1,60 / AISI 3 1,50 Hastelloy 1,70 6 PEEK 0,20 Záslepka vsuvky MKDDCC100A2201 kompozit 0,13 MKDDCC100A1101 / 0,22 MKDDCC100A4401 AISI 3 0,59 Opravná sada Opravná sada (ploché ) Sada náhradních dílů MKDDCOT101 / MK /4 BSP MK ,001 MK BSP MK ,002 MK , /4 BSP MK ,003 MKDDCST111 MKDDCST122 mosaz MKDDCST AISI 3 512

8 Bezodkapové spojky DDC Spojka rozměr 1 (Ø 56) Spojka s vnitřním závitem Spojka s přírubou MKDDCS101A1101B 3/4 BSP MKDDCS103A1101B 1 BSP MKDDCS105A1101B 1.1/4 BSP MKDDCS101A2201B 3/4 BSP MKDDCS103A2201B 1 BSP MKDDCS105A2201B 1.1/4 BSP MKDDCS101A4401A 3/4 BSP MKDDCS103A4401A 1 BSP MKDDCS105A4401A 1.1/4 BSP MKDDCS101A7701A 3/4 BSP MKDDCS103A7701A 1 BSP MKDDCS105A7701A 1.1/4 BSP MKDDCS101A9901A 3/4 BSP MKDDCS103A9901A 1 BSP MKDDCS105A9901A 1.1/4 BSP MKDDCS123A1101 DN25 PN10/ MKDDCS124A1101 DN25 PN25/40 MKDDCS151A ASA 150 MKDDCS152A ASA 300 MKDDCS123A2201 DN25 PN10/ MKDDCS124A2201 DN25 PN25/40 MKDDCS151A ASA 150 MKDDCS152A ASA 300 MKDDCS123A4401 DN25 PN10/ MKDDCS124A4401 DN25 PN25/40 MKDDCS151A ASA 150 MKDDCS152A ASA 300 MKDDCS123A7701 DN25 PN10/ MKDDCS124A7701 DN25 PN25/40 MKDDCS151A ASA 150 MKDDCS152A ASA 300 MKDDCS123A9901 DN25 PN10/ MKDDCS124A9901 DN25 PN25/40 MKDDCS151A ASA 150 MKDDCS152A ASA ,50 mosaz 1,40 AISI 3 1,30 Hastelloy 1,50 6 PEEK 0, ,10 mosaz 1,60 AISI 3 2,20 Hastelloy 2,50 6 PEEK 0,50 Záslepka spojky MKDDCP100A2201 kompozit 0,06 MKDDCP100A1101 0,12 MKDDCP100A4401 AISI 3 0,32 Opravná sada Opravná sada (ploché ) Sada náhradních dílů MKDDCOS101 MK /4 BSP MK ,001 MK BSP MK ,002 MK , /4 BSP MK ,003 MKDDCSS111 MKDDCSS122 mosaz MKDDCSS nerez AISI 3 513

9 Bezodkapové spojky DDC Vsuvka rozměr 2 (Ø 70) Vsuvka s vnitřním závitem MKDDCT207A1101B 1.1/2 BSP MKDDCT210A1101B 2 BSP MKDDCT207A2201B 1.1/2 BSP MKDDCT210A2201B 2 BSP MKDDCT207A4401A 1.1/2 BSP MKDDCT210A4401A 2 BSP MKDDCT207A7701A 1.1/2 BSP MKDDCT210A7701A 2 BSP MKDDCT207A9901A 1.1/2 BSP MKDDCT210A9901A 2 BSP 25 mosaz AISI 3 Hastelloy 6 PEEK Vsuvka s vnějším závitem MKDDCT278A BSP MKDDCT278A BSP mosaz MKDDCT278A BSP 25 AISI 3 Vsuvka s přírubou MKDDCT227B1101 DN40 PN10/ MKDDCT230B1101 DN50 PN10/ MKDDCT255B /2 ASA 150 MKDDCT257B ASA 150 MKDDCT227B2201 DN40 PN10/ MKDDCT228B2201 DN40 PN25/40 MKDDCT255B /2 ASA 150 MKDDCT256B /2 ASA 300 MKDDCT230B2201 DN50 PN10/ MKDDCT231B2201 DN50 PN25/40 MKDDCT257B ASA 150 MKDDCT258B ASA 300 MKDDCT227B4401 DN40 PN10/ MKDDCT228B4401 DN40 PN25/40 MKDDCT255B /2 ASA 150 MKDDCT256B /2 ASA 300 MKDDCT230B4401 DN50 PN10/ MKDDCT231B4401 DN50 PN25/40 MKDDCT257B ASA 150 MKDDCT258B ASA 300 MKDDCT227A7701 DN40 PN10/ MKDDCT228A7701 DN40 PN25/40 MKDDCT255A /2 ASA 150 MKDDCT256A /2 ASA 300 MKDDCT230A7701 DN50 PN10/ MKDDCT231A7701 DN50 PN25/40 MKDDCT257A ASA 150 MKDDCT258A ASA 300 MKDDCT227A9901 DN40 PN10/ MKDDCT255A /2 ASA 150 MKDDCT230A9901 DN50 PN10/ MKDDCT257A ASA 150 mosaz AISI 3 25 Hastelloy 6 PEEK 514

10 Bezodkapové spojky DDC Vsuvka rozměr 2 (Ø 70) Záslepka vsuvky MKDDCC200E2202 kompozit MKDDCC200A1101 MKDDCC200B4401 AISI 3 NBR MKDDCC200D1300 NBR/PVC Opravná sada Opravná sada (ploché ) Sada náhradních dílů MKDDCOT201 MK , /2 BSP MK ,003 MK BSP MK ,004 MKDDCST211 MKDDCST222 mosaz MKDDCST AISI 3 Spojka rozměr 2 (Ø 70) Spojka s vnitřním závitem MKDDCS207A1101B 1.1/2 BSP MKDDCS210A1101B 2 BSP MKDDCS207A2201B 1.1/2 BSP MKDDCS210A2201B 2 BSP MKDDCS207A4401A 1.1/2 BSP MKDDCS210A4401A 2 BSP MKDDCS207A7701A 1.1/2 BSP MKDDCS210A7701A 2 BSP MKDDCS207A9901A 1.1/2 BSP MKDDCS210A9901A 2 BSP 25 mosaz AISI 3 Hastelloy 6 PEEK Spojka s vnějším závitem MKDDCS278A BSP MKDDCS278A BSP mosaz MKDDCS278A BSP 25 AISI 3 Spojka s přírubou MKDDCS227A1101 DN40 PN10/ MKDDCS230A1101 DN50 PN10/ MKDDCS255A /2 ASA 150 MKDDCS256A /2 ASA 300 MKDDCS227A2201 DN40 PN10/ MKDDCS228A2201 DN40 PN25/40 MKDDCS255A /2 ASA 150 MKDDCS256A /2 ASA 300 MKDDCS230A2201 DN50 PN10/ MKDDCS231A2201 DN50 PN25/40 MKDDCS257A ASA 150 MKDDCS258A ASA 300 MKDDCS227A4401 DN40 PN10/ MKDDCS228A4401 DN40 PN25/40 MKDDCS255A /2 ASA 150 MKDDCS256A /2 ASA 300 MKDDCS230A4401 DN50 PN10/ MKDDCS231A4401 DN50 PN25/40 MKDDCS257A ASA 150 MKDDCS258A ASA 300 bronz 25 AISI 3 515

11 Bezodkapové spojky DDC Spojka rozměr 2 (Ø 70) Spojka s přírubou MKDDCS227A7701 DN40 PN10/ MKDDCS228A7701 DN40 PN25/40 MKDDCS255A /2 ASA 150 MKDDCS256A /2 ASA 300 MKDDCS230A7701 DN50 PN10/ MKDDCS231A7701 DN50 PN25/40 MKDDCS257A ASA 150 MKDDCS258A ASA 300 MKDDCS227A9901 DN40 PN10/ MKDDCS255A /2 ASA 150 MKDDCS230A9901 DN50 PN10/ MKDDCS257A ASA Hastelloy 6 PEEK Záslepka spojky MKDDCP200A2201 kompozit MKDDCP200A1101 MKDDCP200A4401 AISI 3 Opravná sada Opravná sada (ploché ) Sada náhradních dílů MKDDCOS201 MK , /2 BSP MK ,003 MK BSP MK ,004 MKDDCSS MKDDCSS222 mosaz MKDDCSS AISI 3 Vsuvka rozměr 2.1/2 (Ø 105) Vsuvka s vnitřním závitem MKDDCT312D1101B 2.1/2 BSP MKDDCT314D1101B 3 BSP MKDDCT312D2201B 2.1/2 BSP MKDDCT314D2201B 3 BSP MKDDCT312B4401A 2.1/2 BSP MKDDCT314B4401A 3 BSP MKDDCT312A7701A 2.1/2 BSP MKDDCT314A7701A 3 BSP MKDDCT312A9901A 2.1/2 BSP MKDDCT314A9901A 3 BSP Vsuvka s vnějším závitem MKDDCT380A /2 BSP MKDDCT382A BSP MKDDCT380A /2 BSP MKDDCT382A BSP MKDDCT380A /2 BSP MKDDCT382A BSP Vsuvka s přírubou MKDDCT333D1101 DN65 PN10/ MKDDCT336D1101 DN80 PN10/ MKDDCT359D /2 ASA 150 MKDDCT361D ASA 150 MKDDCT333D2201 DN65 PN10/ MKDDCT334D2201 DN65 PN25/40 MKDDCT336D2201 DN80 PN10/ MKDDCT337D2201 DN80 PN25/40 MKDDCT359D /2 ASA bronz 25 AISI 3 Hastelloy 6 PEEK 10 mosaz 25 AISI 3 10 bronz 5

12 Bezodkapové spojky DDC Vsuvka rozměr 2.1/2 (Ø 105) Vsuvka s přírubou Záslepka vsuvky MKDDCT360D /2 ASA 300 MKDDCT361D ASA 150 MKDDCT362D ASA 300 MKDDCT367D2201 TTMA 3 MKDDCT368D2201 TTMA 4 MKDDCT333B4401 DN65 PN10/ MKDDCT334B4401 DN65 PN25/40 MKDDCT336B4401 DN80 PN10/ MKDDCT337B4401 DN80 PN25/40 MKDDCT359B /2 ASA 150 MKDDCT360B /2 ASA 300 MKDDCT361B ASA 150 MKDDCT362B ASA 300 MKDDCT367B4401 TTMA 3 MKDDCT368B4401 TTMA 4 MKDDCC300E2202 bronz 25 AISI 3 kompozit NBR MKDDCC300B1101 MKDDCC300B4401 AISI 3 Opravná sada Opravná sada (ploché ) Sada náhradních dílů MKDDCOT301 MK , /2 BSP MK ,006 MK BSP MK ,007 MKDDCST MKDDCST322 mosaz MKDDCST AISI 3 Spojka rozměr 2.1/2 (Ø 105) Spojka s vnitřním závitem Záslepka spojky MKDDCS312B1101B MKDDCS314B1101B MKDDCS312B2201B MKDDCS314B2201B MKDDCS312B4401A MKDDCS314B4401A MKDDCS312A7701A MKDDCS314A7701A MKDDCS312A9901A MKDDCS314A9901A MKDDCP300A2201 MKDDCP300A /2 BSP 3 BSP 2.1/2 BSP 3 BSP 2.1/2 BSP 3 BSP 2.1/2 BSP 3 BSP 2.1/2 BSP 3 BSP 10 bronz 25 AISI 3 Hastelloy 6 PEEK kompozit MKDDCP300A4401 AISI 3 Opravná sada Opravná sada (ploché ) Sada náhradních dílů MKDDCOS301 MK , /2 BSP MK ,006 MK BSP MK ,007 MKDDCSS MKDDCSS322 mosaz MKDDCSS AISI 3 517

13 Bezodkapové spojky DDC Vsuvka rozměr 3 (Ø 119) Vsuvka s vnitřním závitem MKDDCT414D1101B 3 BSP 10 MKDDCT414D2201B 3 BSP bronz MKDDCT414B4401A 3 BSP AISI 3 MKDDCT414A7701A 3 BSP 25 Hastelloy MKDDCT414A8701A 3 BSP PVDF Hastelloy 3,06 MKDDCT414A9901A 3 BSP 6 PEEK Vsuvka s přírubou MKDDCT433D1101 DN65 PN10/ MKDDCT436D1101 DN80 PN10/ MKDDCT461D ASA 150 MKDDCT467D1101 TTMA 3 MKDDCT468D1101 TTMA 4 MKDDCT433D2201 DN65 PN10/ MKDDCT434D2201 DN65 PN25/40 MKDDCT436D2201 DN80 PN10/ MKDDCT437D2201 DN80 PN25/40 MKDDCT461D ASA 150 MKDDCT462D ASA 300 MKDDCT467D2201 TTMA 3 MKDDCT468D2201 TTMA 4 MKDDCT433B4401 DN65 PN10/ MKDDCT434B4401 DN65 PN25/40 MKDDCT436B4401 DN80 PN10/ MKDDCT437B4401 DN80 PN25/40 MKDDCT461B ASA 150 MKDDCT462B ASA 300 MKDDCT467B4401 TTMA 3 MKDDCT468B4401 TTMA 4 MKDDCT436A9901 DN80 PN10/ MKDDCT461A ASA 150 MKDDCT467A9901 TTMA 3 MKDDCT468A9901 TTMA 4 10 bronz 25 AISI 3 6 PEEK Záslepka vsuvky MKDDCC400E2202 kompozit NBR MKDDCC400A1101 MKDDCC400B4401 AISI 3 MKDDCC400D1300 NBR/PVC Opravná sada Opravná sada (ploché ) Sada náhradních dílů MKDDCOT401 MK ,006 3 BSP MK ,007 MKDDCST MKDDCST422 mosaz MKDDCST AISI 3 518

14 Bezodkapové spojky DDC Spojka rozměr 3 (Ø 119) Spojka s vnitřním závitem Spojka s přírubou Záslepka spojky MKDDCS414B1101B 3 BSP 10 MKDDCS414B2201B 3 BSP bronz MKDDCS414B4401A 3 BSP AISI 3 MKDDCS414A7701A 3 BSP 25 Hastelloy MKDDCS414A8701A 3 BSP PVDF Hastelloy MKDDCS414A9901A 3 BSP 6 PEEK MKDDCS436B1101 DN80 PN10/ MKDDCS461B ASA 150 MKDDCS467B1101 TTMA 3 MKDDCS468B1101 TTMA 4 MKDDCS436B2201 DN80 PN10/ MKDDCS437B2201 DN80 PN25/40 MKDDCS461B ASA 150 MKDDCS462B ASA 300 MKDDCS467B2201 TTMA 3 MKDDCS468B2201 TTMA 4 MKDDCS436B4401 DN80 PN10/ MKDDCS437B4401 DN80 PN25/40 MKDDCS461B ASA 150 MKDDCS462B ASA 300 MKDDCS467B4401 TTMA 3 MKDDCS468B4401 TTMA 4 MKDDCS436A9901 DN80 PN10/ MKDDCS461A ASA 150 MKDDCP400A2201 MKDDCP400A bronz 25 AISI 3 6 PEEK kompozit MKDDCP400A4401 AISI 3 8,65 Opravná sada Opravná sada (ploché ) Sada náhradních dílů MKDDCOS401 MK ,006 3 BSP MK ,007 MKDDCSS MKDDCSS422 mosaz MKDDCSS AISI 3 Vsuvka rozměr 4 (Ø 4) Vsuvka s vnitřním závitem MKDDCT5A1101B 4 BSP 10 Vsuvka s přírubou MKDDCT5D2201B 4 BSP bronz MKDDCT5B4401A 4 BSP 25 AISI 3 MKDDCT539D1101 DN100 PN10/ MKDDCT563D ASA 150 MKDDCT568D1101 TTMA 4 MKDDCT539D2201 DN100 PN10/ MKDDCT540D2201 DN100 PN25/40 MKDDCT563D ASA 150 MKDDCT564D ASA 300 MKDDCT568D2201 TTMA 4 MKDDCT539B4401 DN100 PN10/ MKDDCT540B4401 DN100 PN25/40 MKDDCT563B ASA 150 MKDDCT564B ASA 300 MKDDCT568B4401 TTMA 4 10 bronz 25 AISI 3 519

15 Bezodkapové spojky DDC Vsuvka rozměr 4 (Ø 4) Záslepka vsuvky MKDDCC500E2202 kompozit NBR MKDDCC500B1101 MKDDCC500C4401 AISI 3 Opravná sada Opravná sada (ploché ) Sada náhradních dílů MKDDCOT501 MK ,010 4 BSP MK ,009 MKDDCST MKDDCST522 mosaz MKDDCST AISI 3 Spojka rozměr 4 (Ø 4) Spojka s vnitřním závitem MKDDCS5B1101B 4 BSP 10 MKDDCS5B2201B 4 BSP bronz MKDDCS5B4401A 4 BSP 25 AISI 3 Spojka s přírubou MKDDCS539B1101 DN100 PN10/ MKDDCS563B ASA 150 MKDDCS568B1101 TTMA 4 MKDDCS539B2201 DN100 PN10/ MKDDCS540B2201 DN100 PN25/40 MKDDCS563B ASA 150 MKDDCS564B ASA 300 MKDDCS568B2201 TTMA 4 MKDDCS539B4401 DN100 PN10/ MKDDCS540B4401 DN100 PN25/40 MKDDCS563B ASA 150 MKDDCS564B ASA 300 MKDDCS568B4401 TTMA 4 10 bronz 25 AISI 3 Záslepka spojky MKDDCP500B2201 kompozit MKDDCP500B1101 MKDDCP500B4401 AISI 3 Opravná sada Opravná sada (ploché ) Sada náhradních dílů MKDDCOS501 MK ,010 4 BSP MK ,009 MKDDCSS MKDDCSS522 mosaz MKDDCSS AISI 3 520

16 Bezodkapové spojky DDC Vsuvka rozměr 6 (Ø 238) Vsuvka s vnitřním závitem MKDDCT6110B1101B 6 BSP 10 MKDDCT6110B4401A 6 BSP AISI 3 Vsuvka s přírubou MKDDCT645B1101 DN150 PN10/ MKDDCT6100B ASA 150 MKDDCT645B4401 DN150 PN10/ MKDDCT6100B ASA AISI 3 Záslepka vsuvky MKDDCC600A1101 Opravná sada Opravná sada (ploché ) Sada náhradních dílů MKDDCOT601 MK BSP MK ,0 MKDDCST MKDDCST644 AISI 3 Spojka rozměr 6 (Ø 238) Spojka s vnitřním závitem MKDDCS6110B1101B 6 BSP 10 MKDDCS6110B4401A 6 BSP AISI 3 Spojka s přírubou MKDDCS645B1101 DN150 PN10/ MKDDCS6100B ASA 150 MKDDCS645B4401 DN150 PN10/ MKDDCS6100B ASA AISI 3 Záslepka spojky MKDDCP600A1101 Opravná sada Opravná sada (ploché ) Sada náhradních dílů MKDDCOS601 MK BSP MK ,0 MKDDCSS MKDDCSS644 AISI 3 521

17 Bezodkapové spojky DDC Vsuvka rozměr 8 (Ø 272) Vsuvka s přírubou MKDDCT8102A1101 DN200 PN10 MKDDCT8103A1101 DN200 PN 10 MKDDCT8105A ASA 150 MKDDCT8102A4401 DN200 PN10 MKDDCT8103A4401 DN200 PN AISI 3 MKDDCT8105A ASA 150 Záslepka vsuvky MKDDCC800A1101 Opravná sada Sada náhradních dílů MKDDCOT801 MKDDCST MKDDCST844 AISI 3 Spojka rozměr 8 (Ø 272) Spojka s přírubou MKDDCS8102A1101 DN200 PN10 MKDDCS8103A1101 DN200 PN 10 MKDDCS8105A ASA 150 MKDDCS8102A4401 DN200 PN10 MKDDCS8103A4401 DN200 PN AISI 3 MKDDCS8105A ASA 150 Záslepka spojky MKDDCP800A1101 Opravná sada Sada náhradních dílů MKDDCOS801 MKDDCSS MKDDCSS844 AISI 3 522

18 Bezodkapové spojky DGC Materiál spojky: Těsnění: Přípojky: Prac. teplota: Nerez AISI 3 (dostupná verze z bronzu/mosazi) Okroužek: (Viton), NBR Ploché : (dostupné jiné y) Závit BSP, NPT, příruby DIN a ASA (dostupná verze se závitem ACME a Whitworth) Od 20 C do +80 C Spojky je možné používat v rozsahu teplot od 50 C do +200 C, pracovní teplota by s ohledem na médium měla být vždy konzultována s Technickým oddělením TUBES INTERNATIONAL Princip funkce Bezodkapové spojky typu DGC (Dry Gas Couplings) mají spojku (hadicová část) a vsuvku (cisternová část) vybaveny ventily, které se otevírají během spokojování a uzavírají při rozpojení, což eliminuje únik média. Hlavice spojky je otočná (360 ). Průtok média je možný teprve po odpovídajícím spojení obou částí a pootočení hlavice spojky vpravo o cca 100. Během rozpojování je nutné otočit hlavici spojky vlevo, což způsobí uzavření ventilů a rozpojení spojky. Použití Spojky typu DGC (Dry Gas Couplings) jsou používány pro transport plynů, zvláště pak LPG. Široce používány v silniční, železniční, námořní i letecké dopravě a také v petrochemickém, chemickém a farmaceutickém průmyslu. Splňují všechny požadavky týkající se bezpečnosti, ochrany životního prostředí a spolehlivosti při transportu nebezpečných, toxických nebo drahých médií. Normy: Spojky splňují požadavky ATEX, TDT, ADR, RID, IMDG, Tlakové direktivy 97/23/EC (PED). Průtok, maximální únik při rozpojení rozměr [coul] DN [mm] průměr vsuvky [mm] max. únik [ml] 0,2 0,3 0,7 1,6 Graf závislosti tlakové ztráty a průtoku tlaková ztráta DN25 Ø 56 DN50 Ø 71 DN80 Ø 119 DN100 Ø 4 Testovací parametry: Médium: nparafin Teplota: +20 C Hustota: 0,75 kg/dm 3 Viskozita: 1,75 mm 2 /s Stanag 3756, příloha E průtok [l/min] 523

19 Bezodkapové spojky DGC Vsuvka rozměr 1 (Ø 56) Vsuvka s vnitřním závitem Vsuvka s přírubou MKDGCL101A4401A 3/4 BSP 0,70 MKDGCL102A4401 3/4 NPT 0,80 MKDGCL103A4401A 1 BSP 0,70 25 AISI 3 MKDGCL104A NPT 0,80 MKDGCL105A4401A 1.1/4 BSP 0,70 MKDGCL106A /4 NPT 0,80 MKDGCL150A4401 3/4 ASA 300 MKDGCL124A4401 DN25 PN25/40 1,40 MKDGCL152A ASA AISI 3 MKDGCL126A4401 DN32 PN25/40 1,50 MKDGCL154A /4 ASA 300 1,30 Záslepka vsuvky MKDGCCG100A2201 kompozit Opravná sada MKDGCOL101 Opravná sada MK /4 0,001 (ploché ) MK ,002 Sada náhradních dílů MKDGCSL AISI 3 Spojka rozměr 1 (Ø 56) Spojka s vnitřním závitem Spojka s přírubou MKDGCM101A4401A 3/4 BSP 0,70 MKDGCM102A4401 3/4 NPT 0,80 MKDGCM103A4401A 1 BSP 0,70 25 AISI 3 MKDGCM104A NPT 0,80 MKDGCM105A4401A 1.1/4 BSP 0,70 MKDGCM106A /4 NPT 0,80 MKDGCM150A4401 3/4 ASA 300 MKDGCM124A4401 DN25 PN25/40 MKDGCM152A ASA 300 MKDGCM126A4401 DN32 PN25/40 MKDGCM154A /4 ASA AISI 3 Záslepka spojky MKDGCV100A2201 kompozit Opravná sada MKDGCOM101 Opravná sada MK /4 0,001 (ploché ) MK ,002 Sada náhradních dílů MKDGCSM AISI 3 524

20 Bezodkapové spojky DGC Vsuvka rozměr 2 (Ø 71) Vsuvka s vnitřním závitem MKDGCL207A4401A 1.1/2 BSP 1,50 MKDGCL208A /2 NPT 1,60 25 AISI 3 MKDGCL210A4401A 2 BSP 1,20 MKDGCL211A NPT 1,30 Vsuvka s přírubou MKDGCL228A4401 DN40 PN25/40 2,80 MKDGCL256A /2 ASA 300 3,20 25 AISI 3 MKDGCL231A4401 DN50 PN25/40 3,50 MKDGCL258A ASA 300 Záslepka vsuvky MKDGCC200D1300 PVC/NBR Opravná sada MKDGCOL201 Opravná sada MK /2 0,003 (ploché ) MK ,004 Sada náhradních dílů MKDGCSL AISI 3 Spojka rozměr 2 (Ø 71) Spojka s vnitřním závitem MKDGCM207A4401A 1.1/2 BSP 3,10 MKDGCM208A /2 NPT 3,20 25 AISI 3 MKDGCM210A4401A 2 BSP 2,90 MKDGCM211A NPT 3,00 Spojka s přírubou MKDGCM228A4401 DN40 PN25/40 5,30 MKDGCM256A /2 ASA 300 5,70 25 AISI 3 MKDGCM231A4401 DN50 PN25/40 MKDGCM258A ASA 300 6,10 Záslepka spojky MKDGCV200A2201 kompozit Opravná sada MKDGCOM201 Opravná sada MK /2 0,003 (ploché ) MK ,004 Sada náhradních dílů MKDGCSM AISI 3 525

21 Bezodkapové spojky DGC Vsuvka rozměr 3 (Ø 119) Vsuvka s vnitřním závitem MKDGCL414B4401A 3 BSP 25 AISI 3 MKDGCL415B NPT 3,00 Vsuvka s přírubou MKDGCL434B4401 DN65 PN25/40 MKDGCL460B /2 ASA 300 MKDGCL437B4401 DN80 PN25/40 MKDGCL462B ASA AISI 3 5,00 5,50 Záslepka vsuvky MKDGCC400E2202 kompozit NBR Opravná sada MKDGCOL401 Opravná sada (ploché ) MK ,006 Sada náhradních dílů MKDGCSL AISI 3 Spojka rozměr 3 (Ø 119) Spojka s vnitřním závitem MKDGCM412B4401A 2.1/2 BSP 8,80 MKDGCM413B /2 NPT 9,10 25 AISI 3 MKDGCM414B4401A 3 BSP 8,10 MKDGCM415B NPT 8,40 Spojka s přírubou MKDGCM434B4401 DN65 PN25/40 12,60 MKDGCM460B ½ ASA ,30 25 AISI 3 MKDGCM437B4401 DN80 PN25/40 13,20 MKDGCM462B ASA ,10 Záslepka spojky MKDGCV400A2201 kompozit Opravná sada MKDGCOM401 Opravná sada MK /2 0,006 (ploché ) MK ,007 Sada náhradních dílů MKDGCSM AISI 3 526

22 Bezodkapové spojky DGC Vsuvka rozměr 4 (Ø 4) Vsuvka s vnitřním závitem MKDGCL5B4401A 4 BSP 25 AISI 3 6,10 MKDGCL517B NPT 6,30 Vsuvka s přírubou MKDGCL540B4401 DN100 PN25/40 25 AISI 3 9,30 MKDGCL564B ASA 300 Záslepka vsuvky MKDGCC500E2202 kompozit NBR Opravná sada MKDGCOL501 Opravná sada (ploché ) MK ,009 Sada náhradních dílů MKDGCSL AISI 3 Spojka rozměr 4 (Ø 4) Spojka s vnitřním závitem MKDGCM5B4401A 4 BSP 15,70 25 AISI 3 MKDGCM517B NPT,00 Spojka s přírubou MKDGCM540B4401 DN100 PN25/40 25 AISI 3 20,80 MKDGCM564B ASA ,30 Záslepka spojky MKDGCP500B2201 kompozit Opravná sada MKDGCOM501 Opravná sada (ploché ) MK ,009 Sada náhradních dílů MKDGCSM AISI 3 527

23 Bezodkapové spojky DAC Materiál spojky: Těsnění: Přípojky: Prac. teplota: Hliník (dostupná verze z AISI 3). Okroužek: (Viton), NBR, Pro práci v nízkých teplotách FQM Těsnění ploché:. (dostupné jiné y) Závit BSP, NPT, příruby DIN, ASA, TW a TTMA. Od 20 C do +60 C Spojky je možné používat v širokém rozsahu teplot, pracovní teplota by s ohledem na médium měla být vždy konzultována s Technickým oddělením TUBES INTERNATIONAL Princip funkce Bezodkapové spojky typu DAC (Dry Aviation Couplings) mají spojku (hadicová část) a vsuvku (cisternová část) vybaveny ventily, které se otevírají během spokojování a uzavírají při rozpojení, což eliminuje únik média. Hlavice spojky je otočná (360 ). Průtok média je možný teprve po odpovídajícím spojení obou částí a pootočení hlavice spojky vpravo o cca 100. Během rozpojování je nutné otočit hlavici spojky vlevo, což způsobí uzavření ventilů a rozpojení spojky. Použití Spojky typu DGC (Dry Aviation Couplings) jsou používány pro transport leteckých paliv. Široce používány v silniční a letecké dopravě. Splňují všechny požadavky týkající se bezpečnosti, ochrany životního prostředí a spolehlivosti při transportu nebezpečných, toxických nebo drahých médií. Spojka není určena přímo pro připojení na tankové křídlo letadla. Může být použita na hadici nebo podzemním zásobníku. Normy: Splňuje požadavky ATEX, ADR, TDT, Tlakové direktivy 97/23/EC (PED). Jsou kompatibilní s jinými leteckými spojkami vyrobenými dle normy NATO STANAG Vyroben dle standardu ISO 45, MS24484, British Aerospace Spec. 2C14. Únik: Únik při rozpojení spojky DAC 2.1/2 činí 1,1 ml. Graf závislosti tlakové ztráty na průtoku tlaková ztráta průtok [l/min] 2.1/2 Testovací parametry: Médium: nparafin Teplota: +20 C Hustota: 0,75 kg/dm 3 Viskozita: 1,75 mm 2 /s Stanag 3756, příloha E 528

24 Bezodkapové spojky DAC Vsuvka rozměr 2.1/2 Vsuvka s vnitřním závitem MKDACG312A1401B 2.1/2 BSP MKDACG314A1401B 3 BSP MKDACG313A /2 NPT MKDACG315A NPT 10 2,30 Vsuvka s přírubou Záslepka vsuvky MKDACG333D1401 DN65 PN10/ 2,80 MKDACG336D1401 DN80 PN10/ 3,00 MKDACG359D /2 ASA 150 2,70 MKDACG361D ASA 150 2,90 10 MKDACG367D TTMA 2,40 MKDACG368D TTMA 2,60 MKDACG365D1401 TW 1 (DIN 28459) 2,50 MKDACG366D1401 TW 3 (DIN 28459) 2,90 MKDACK300A1101 0,50 MKDACK300A2201 kompozit 0,20 Opravná sada MKDACOG301 Opravná sada (ploché ) MK /2 BSP 0,005 Sada náhradních dílů MKDACSG /2 10 Spojka rozměr 2.1/2 Spojka s vnitřním závitem MKDACF312B1101B 2.1/2 BSP 3,40 MKDACF314B1101B 3 BSP 3,50 10 MKDACF313B /2 NPT 3,40 MKDACF315B NPT 3,50 Spojka s přírubou MKDACF333B1101 DN65 PN10/ MKDACF336B1101 DN80 PN10/ MKDACF359B /2 ASA 150 MKDACF361B ASA 150 MKDACF367B TTMA MKDACF368B TTMA MKDACF365B1101 TW 1 (DIN 28459) MKDACF366B1101 TW 3 (DIN 28459) 10 Záslepka spojky MKDACI300A1101 0,40 MKDACI300A2201 kompozit 0,20 Opravná sada MKDACOF301 Opravná sada (ploché ) MK /2 BSP 0,005 Sada náhradních dílů MKDACSF /

25 Bezodkapové spojky DRYDIS TR Materiál spojky: Těsnění: Přípojky: Těsnění: Max. : Max. spoj. tlak: Prac. teplota: SS (nerez AISI 3 / AISI 3Ti) Ms mosaz, Pp polypropylen (držák, záslepky) Ventily Viton Vnitřní závit BSP pro spojky SS, pro spojky Ms 25 bar cca 6 bar 0 C do +150 C (Ms do +60 C) Princip funkce Bezodkapové spojky typu DRYDIS TR mají spojku (hadicová část) a vsuvku (cisternová část) vybaveny ventily, které se otevírají během spojování a uzavírají při rozpojení, což eliminuje únik média. Hlavice spojky v rozměrech od DN40 je vybavena polypropylenovou rukojetí pro snadnější spojování. Ke spojení dojde po nasunutí spojky na vsuvku a otočení hlavice vpravo o 10 obě části jsou spojeny. Další pootočení do úhlu 120 způsobí otevření ventilů a umožní průtok média. Během rozpojování je potřeba otočit hlavici zpět doleva, což způsobí uzavření ventilů a rozpojení spojky. Lze dodat kódovanou verzi spojky, znemožňující spojení spojky se vsuvkou určenou pro jiné médium. Použití Široce používány v petrochemickém, chemickém, potravinářském a farmaceutickém průmyslu a na stáčecích terminálech. Splňují všechny požadavky týkající se bezpečnosti, ochrany životního prostředí a spolehlivosti při transportu nebezpečných, toxických nebo drahých médií. Spojky jsou vyráběny v široké škále rozměrů (DN25, 32, 40, 50, 65, 80 a 100 mm). Normy Vyrobeny dle standardu výrobce (Roman Seliger, Německo). Mají certifikát CE v rozsahu Tlakové direktivy a pro použití v prostředí s nebezpečím výbuchu. vsuvka na zásobníku spojka na hadici Spojování spojky: 530

26 Bezodkapové spojky DRYDIS TR obrázek TRV vsuvka cisternová část 2 TRM TRM spojka hadicová část 4 TRS Záslepka spojky TRK Záslepka vsuvky index DN rozměr závit hmotnost RS SS 0, BSP RS Ms 0,30 1 RS SS 0, /4 BSP RS Ms 0,53 1 RS SS 0, /2 BSP RS Ms 0,79 1 RS SS 1, BSP RS Ms 1,28 1 RS SS 1, /2 BSP RS Ms 1,82 1 RS SS 3, BSP RS Ms 3,45 1 RS SS 5, BSP RS Ms 5,45 1 RS SS 0, BSP RS Ms 0,91 2 RS SS 1, /4 BSP RS Ms 1,62 2 RS SS 2, /2 BSP RS Ms 2,15 3 RS SS 3, BSP RS Ms 4,20 3 RS SS 5, /2 BSP RS Ms 5,50 3 RS SS 6, BSP RS Ms 6,70 3 RS SS 11, BSP RS Ms 12,35 3 RS Pp 0,03 4 RS Pp 0,05 4 RS Pp 0,07 4 RS Pp 0,11 4 RS Pp 0,14 4 RS Pp 0,22 4 RS Pp 0,32 4 RS Pp 0,05 5 RS Pp 0,07 5 RS Pp 0,10 5 RS Pp 0,14 5 RS Pp 0,21 5 RS Pp 0,28 5 RS Pp 0,50 5 obr. 531

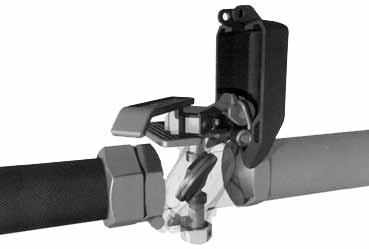

27 Bezodkapové spojky DRYLINK Materiál: Těsnění: Přípojky: Prac. tlak: Podtlak: Prac. teplota: Nerez AISI 3, Viton, EPDM, Chemraz Vnitřní závit BSP nebo NPTF 14,3 bar pro 1 i 1.1/2 10,3 bar pro 2 8,3 bar pro 3 Do 0,97 bar Od 30 C do +110 C (Viton, EPDM, Chemraz) Od 7 C do +110 C () Princip funkce Bezodkapové spojky DRYLINK mají vsuvku (cisternová část) i spojku (hadicová část) vybaveny motýlkovými klapkami. Ke spojení spojky dochází po nasunutí spojky na vsuvku a uzavření uzavírací páky. Poté po pootočení rukojeti ventilu o 90 dojde k zabezpečení uzavírací páky a otevření ventilů. Tato spojka je charakteristická snadnou obsluhou a minimální tlakovou ztrátou. Mechanická blokace (uzavírací páka) zajišťuje spojku proti náhodnému rozpojení. Použití Spojky DRY LINK slouží k bezpečnému a bezodkapovému spojování instalace (množství uniklého média je neměřitelné). Nachází uplatnění v petrochemickém, farmaceutickém a potravinářském průmyslu. Splňuje nejvyšší požadavky na bezpečnost a ochranu životního prostředí. Spojky jsou ideální pro vysoce viskózní média. Dostupné také s přírubami (ASA), TRICLOVER, s varnými koncovkami, v leštěné hygienické verzi a také ve verzi z nekorodujících ů Alloy 20 nebo Hastelloy C. Graf závislosti tlakové ztráty na průtoku 1 1.1/2 i /2 2 3 i 4 tlaková ztráta tlaková ztráta Hastelloy C AISI 3 a Alloy 20 průtok [l/min] průtok [l/min] Spojování spojky: 532

28 Bezodkapové spojky DRYLINK Spojka DLF Spojka DLF Těsnění Okroužky ACDLF100TBSP GW 1 BSP ACDLF100TNPT GW 1 NPT ACDLF150TBSP GW 1.1/2 BSP ACDLF150TNPT GW 1.1/2 NPT ACDLF100VBSP GW 1 BSP ACDLF100VNPT GW 1 NPT ACDLF150VBSP GW 1.1/2 BSP ACDLF150VNPT GW 1.1/2 NPT ACDLF100EBSP GW 1 BSP ACDLF100ENPT GW 1 NPT ACDLF150EBSP GW 1.1/2 BSP ACDLF150ENPT GW 1.1/2 NPT ACDLF100CBSP GW 1 BSP ACDLF100CNPT GW 1 NPT ACDLF150CBSP GW 1.1/2 BSP ACDLF150CNPT GW 1.1/2 NPT ACDLF200TBSP GW 2 BSP ACDLF200TNPT GW 2 NPT ACDLF200VBSP GW 2 BSP ACDLF200VNPT GW 2 NPT ACDLF200EBSP GW 2 BSP ACDLF200ENPT GW 2 NPT ACDLF200CBSP GW 2 BSP ACDLF200CNPT GW 2 NPT ACDLF300TBSP GW 3 BSP ACDLF300TNPT GW 3 NPT ACDLF300VBSP GW 3 BSP ACDLF300VNPT GW 3 NPT ACDLF300EBSP GW 3 BSP ACDLF300ENPT GW 3 NPT ACDLF300CBSP GW 3 BSP ACDLF300CNPT GW 3 NPT ACDLF400TBSP GW 4 BSP ACDLF400TNPT GW 4 NPT ACDLF400VBSP GW 4 BSP ACDLF400VNPT GW 4 NPT ACDLF400EBSP GW 4 BSP ACDLF400ENPT GW 4 NPT ACDLF400CBSP GW 4 BSP ACDLF400CNPT GW 4 NPT ACDLK ACDLK /2 ACDLK ACDLK ACDLK ACDLK ACDLK010250A3B 1 ACDLK014250A3B 1.1/2 ACDLK ACDLK ACDLK ACDLK /2 ACDLK ACDLK ACDLK ACDLK ACDLK ACDLK AISI 3 Viton EPDM Chemraz Viton EPDM Viton EPDM Chemraz Viton EPDM Chemraz Viton EPDM Chemraz Viton EPDM Chemraz 0,90 1,50 0,90 1,50 0,90 1,50 0,90 1,50 2,30 6,40 7,70 533

29 Bezodkapové spojky DRYLINK Vsuvka DLM Vsuvka DLM Těsnění Okroužky ACDLM100TBSP GW 1 BSP ACDLM100TNPT GW 1 NPT ACDLM150TBSP GW 1.1/2 BSP ACDLM150TNPT GW 1.1/2 NPT ACDLM100VBSP GW 1 BSP ACDLM100VNPT GW 1 NPT ACDLM150VBSP GW 1.1/2 BSP ACDLM150VNPT GW 1.1/2 NPT ACDLM100EBSP GW 1 BSP ACDLM100ENPT GW 1 NPT ACDLM150EBSP GW 1.1/2 BSP ACDLM150ENPT GW 1.1/2 NPT ACDLM100CBSP GW 1 BSP ACDLM100CNPT GW 1 NPT ACDLM150CBSP GW 1.1/2 BSP ACDLM150CNPT GW 1.1/2 NPT ACDLM200TBSP GW 2 BSP ACDLM200TNPT GW 2 NPT ACDLM200VBSP GW 2 BSP ACDLM200VNPT GW 2 NPT ACDLM200EBSP GW 2 BSP ACDLM200ENPT GW 2 NPT ACDLM200CBSP GW 2 BSP ACDLM200CNPT GW 2 NPT ACDLM300TBSP GW 3 BSP ACDLM300TNPT GW 3 NPT ACDLM300VBSP GW 3 BSP ACDLM300VNPT GW 3 NPT ACDLM300EBSP GW 3 BSP ACDLM300ENPT GW 3 NPT ACDLM300CBSP GW 3 BSP ACDLM300CNPT GW 3 NPT ACDLM400TBSP GW 4 BSP ACDLM400TNPT GW 4 NPT ACDLM400VBSP GW 4 BSP ACDLM400VNPT GW 4 NPT ACDLM400EBSP GW 4 BSP ACDLM400ENPT GW 4 NPT ACDLM400CBSP GW 4 BSP ACDLM400CNPT GW 4 NPT ACDLK ACDLK /2 ACDLK ACDLK ACDLK ACDLK ACDLK010260B3B 1 ACDLK014260B3B 1.1/2 ACDLK ACDLK ACDLK ACDLK /2 ACDLK ACDLK ACDLK ACDLK ACDLK ACDLK AISI 3 Viton EPDM Chemraz Viton EPDM Viton EPDM Chemraz Viton EPDM Chemraz Viton EPDM Chemraz Viton EPDM Chemraz 0,80 1,40 0,80 1,40 0,80 1,40 0,80 1,40 1,40 4,10 5,90 534

30 Bezodkapové spojky EPSILON Materiál spojky: Těsnění: Přípojky: Max. : Podtlak: Prac. teplota: Max. úkap: Koeficient průtoku c v : Nerez AISI 3 (možno Hastelloy C276) TFM (možno PFA) Vnitřní závit BSP, NPT, příruby DIN nebo ASA, Triclover, navařovací 25 bar Plné vakuum Od 30 C do +120 C (PFA) Od 30 C do +230 C (TFM) 0,7 ml (1 ), 0,8 ml (2 ), 2 ml (3 ) 42 (1 ), 0 (2 ), 240 (3 ) Princip funkce Ke spojení obou částí spojky dochází pomocí západek otočením spojky o 90. Poté je potřeba otevřít ventily spojky v odpovídajícím pořadí jako první ventil spojky, jako druhý ventil vsuvky (pořadí je uvedeno na páčkách ventilů). U rozpojené spojky není otevření ventilů možné. Konstrukce ventilů v obou polovinách spojky, založená na kulovém ventilu, zajišťuje zcela nerušený průtok. EPSILON jsou bezodkapové spojky s nejlepšími parametry a nejvyšší jakosti. Všechny elementy, které jsou v kontaktu s médiem, jsou vyrobeny z nerezi 3/3L nebo ze slitiny Hastelloy C276 (dostupná spojka vyrobená kompletně ze slitiny Hastelloy C276). Těsnění typu U, vyrobené z ů příbuzných teflonu (TFM nebo PFA), podepřené zevnitř pružinou z Hastelloy C276, zajišťují u při vysokém a nízkém tlaku i při plném vakuu. Spojky EPSILON mají velmi malé úniky při rozpojení a nízkou emisi těkavých organických médií méně než 25 ppm. Standardně dodávána s polyetylenovými záslepkami, dostupné také s tlakovými záslepkami z nerezi. Použití Jsou používány v chemickém, farmaceutickém a petrochemickém průmyslu, pro průmyslové procesy a stáčení nebezpečných a drahých médií. Normy Spojky mají certifikát TSSA (Technical Standards and Safety Authority), AAR (Association of American Railroads, TÜV. tlaková ztráta [PSI] rozměr ventilu rozměr přípojky 1 3/4, 1, DN20, DN /2, 2, DN40, DN50 3 3, DN80 průtok [galon/min] 535

31 Bezodkapové spojky EPSILON Spojka hadicová část Spojka hadicová část Vsuvka cisternová část Vsuvka cisternová část OWZEHS12A01101 GW 3/4 NPT OWZEHS12B01101 GW 3/4 BSP OWZEHSA01101 GW 1 NPT 1,40 OWZEHSB01101 GW 1 BSP OWZE32HS24A01101 GW 1.1/2 NPT 30 OWZE32HS24B01101 GW 1.1/2 BSP OWZE32HS32A01101 GW 2 NPT 2,70 OWZE32HS32B01101 GW 2 BSP OWZE48HS48A01101 GW 3 NPT OWZE48HS48B01101 GW 3 BSP 25 8,60 OWZEHS12J01101 DN20 PN OWZEHS12D /4 150PSI OWZEHS12L01101 DN20 PN40 30 OWZEHSJ01101 DN25 PN OWZEHSD PSI OWZEHSL01101 DN25 PN40 30 OWZE32HS24J01101 DN40 PN OWZE32HS24D /2 150PSI OWZE32HS24L01101 DN40 PN40 30 OWZE32HS32J01101 DN50 PN OWZE32HS32D PSI OWZE32HS32L01101 DN50 PN40 30 OWZE48HS48J01101 DN80 PN OWZE48HS48D PSI OWZE48HS48L01101 DN80 PN40 25 OWZEAS12A01101 GW 3/4 NPT AISI 3 TFM OWZEAS12B01101 GW 3/4 BSP OWZEASA01101 GW 1 NPT 1,20 OWZEASB01101 GW 1 BSP OWZE32AS24A01101 GW 1.1/2 NPT 30 OWZE32AS24B01101 GW 1.1/2 BSP OWZE32AS32A01101 GW 2 NPT 1,80 OWZE32AS32B01101 GW 2 BSP OWZE48AS48A01101 GW 3 NPT OWZE48AS48B01101 GW 3 BSP 25 7,30 OWZEAS12J01101 DN20 PN OWZEAS12D /4 150PSI OWZEAS12L01101 DN20 PN40 30 OWZEASJ01101 DN25 PN OWZEASD PSI OWZEASL01101 DN25 PN40 30 OWZE32AS24J01101 DN40 PN OWZE32AS24D /2 150PSI OWZE32AS24L01101 DN40 PN40 30 OWZE32AS32J01101 DN50 PN OWZE32AS32D PSI OWZE32AS32L01101 DN50 PN40 30 OWZE48AS48J01101 DN80 PN OWZE48AS48D PSI OWZE48AS48L01101 DN80 PN

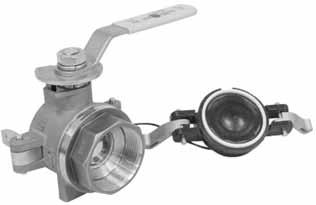

32 Bezodkapové spojky DRYMATE SS Materiál spojky: Těsnění: Přípojky: Prac. tlak: Prac. teplota: Max. úkap: Nerez AISI 3 Ventilu Spojky Viton (možno EPDM a Kalrez) Vnitřní závit BSP nebo NPT ( na závitu) Do 7 bar Do +150 C 1 ml (1 ) i 2 ml (1.1/2 i 2 ) Princip funkce Spojení obou polovin spojky je podobné jako u spojek CAMLOCK pomocí uzavíracích páček. Otevření ventilů spojené spojky způsobí automatické mechanické zablokování páček a znemožnění rozpojení spojky. Vsuvka musí být vždy instalována na cisterně. Konstrukce je založena na kulových ventilech v obou polovinách spojky zajišťuje zcela nerušený průtok média 1.1/2 (38 mm). Při rozpojené spojce je nemožné otevřít ventily. Použití DRYMATE SS je jednoduchá spojka pro bezpečné a prakticky bezodkapové spojování instalací. Spojky DRYMA TE SS jsou používány v chemické a farmaceutickém průmyslu a zemědělství. Nejsou vhodné pro plynná média. vsuvka (na zásobníku) spojka (na hadici) index DN [mm] závit hmotnost index DN [mm] závit hmotnost ACDMA100SSBSP 25 1 BSP 1,00 ACDMD100SSBSP 25 1 BSP 1,15 ACDMA100SSNPT 25 1 NPT 1,00 ACDMD100SSNPT 25 1 NPT 1,15 ACDMA150SSBSP /2 BSP 2,70 ACDMD150SSBSP /2 BSP 3,05 ACDMA150SSNPT /2 NPT 2,70 ACDMD150SSNPT /2 NPT 3,05 ACDMA200SSBSP 38 2 BSP 2,60 ACDMD200SSBSP 38 2 BSP 3,05 ACDMA200SSNPT 38 2 NPT 2,60 ACDMD200SSNPT 38 2 NPT 3,05 Vsuvka i spojka jsou dodávány v kompletu včetně záslepek z polypropylenu. Spojování spojky: 537

33 Bezodkapové spojky DRYMATE PP Materiál spojky: Těsnění: Přípojky: Prac. tlak: Prac. teplota: Max. úkap: Korpus polypropylen vyztužený skleněnými vlákny Koule Páčky CAMLOCK nerez AISI 3 Ventilu Spojky Viton (možno EPDM a Kalrez) Vnitřní závit BSP nebo NPT ( na závitu) Do 7 bar (21 C) Do +66 C (. 5 bar) 2 ml Princip funkce Spojení obou polovin spojky je podobné jako u spojek CAMLOCK pomocí uzavíracích páček. Otevření ventilů spojené spojky způsobí automatické mechanické zablokování páček a znemožnění rozpojení spojky. Vsuvka musí být vždy instalována na cisterně. Konstrukce je založena na kulových ventilech v obou polovinách spojky zajišťuje zcela nerušený průtok média 1.1/2 (38 mm). Při rozpojené spojce je nemožné otevřít ventily. Použití DRYMATE PP je lehká a jednoduchá spojka pro bezpečné a prakticky bezodkapové spojování instalací. Spojky DRYMATE SS jsou používány v chemické a farmaceutickém průmyslu a zemědělství. Nejsou vhodné pro plynná média a kapaliny s nízkou zápalnou teplotou. vsuvka (na zásobníku) spojka (na hadici) index Vsuvka i spojka jsou dodávány v kompletu včetně záslepek z polypropylenu. Spojování spojky: DN [mm] závit hmotnost index DN [mm] závit hmotnost ACDMA150PPBSP /2 BSP 1,20 ACDMD150PPBSP /2 BSP 1,20 ACDMA150PPNPT /2 NPT 1,20 ACDMD150PPNPT /2 NPT 1,20 ACDMA200PPBSP 38 2 BSP 1,20 ACDMD200PPBSP 38 2 BSP 1,20 ACDMA200PPNPT 38 2 NPT 1,20 ACDMD200PPNPT 38 2 NPT 1,20 538
