1 Seznámení se systémem pro komprese hrudníku LUCAS 3

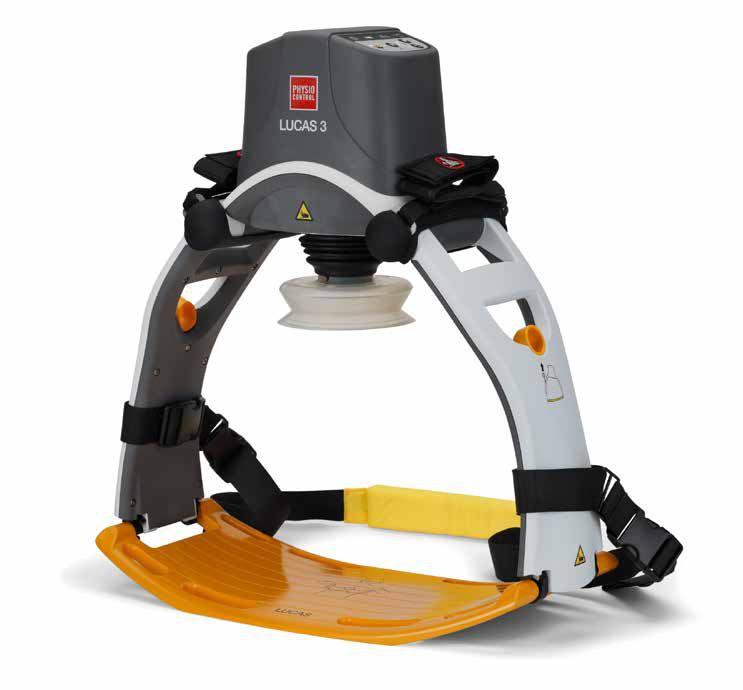

2 Systém pro komprese hrudníku LUCAS 3 Systém LUCAS Inteligentní. Účinný. Navržený pro budoucnost. Systém pro komprese hrudníku LUCAS pomáhá týmům po celém světě zachraňovat životy a poskytovat vysoce kvalitní komprese v souladu s doporučeními odborných společností. V terénu, při převozu i v nemocnici. S více než 12 lety klinických zkušeností vám s hrdostí představujeme třetí generaci zařízení LUCAS vycházející z bohatého odkazu tohoto systému. Systém pro komprese hrudníku LUCAS 3 má vylepšené funkce ulehčující údržbu a manipulaci a poskytuje rozšířené a nové informace díky jednoduchému bezdrátovému přístupu k datům. Nový pevný batoh Umožňuje pracovat s daty Nové barvy Popruh se snáze čistí Nová tenká zadní deska

Batoh LUCAS Pevný. Inteligentní. Moderní.

vícebodové rukojeti Velké úchyty zipu Nastavitelné zadní popruhy

vnitřní organizací Praktický oddíl pro uschování příslušenství

2 Horní okénko Rychlá kontrola stavu baterie (stiskněte tlačítko

3 Batoh LUCAS Pevný. Inteligentní. Moderní. Pevný batoh Polykarbonát Snadno se čistí Reflexní proužky Velké vícebodové rukojeti Velké úchyty zipu Nastavitelné zadní popruhy Formované provedení Kompaktní, přenosný a odolný Chráněný a s vnitřní organizací Praktický oddíl pro uschování příslušenství (baterie, popruhy, přísavné zvony) Lze použít také pro systém LUCAS 2 Horní okénko Rychlá kontrola stavu baterie (stiskněte tlačítko MUTE [Ztlumit]) Nabíjecí port (na zadní straně pevného batohu) Nabíjení zařízení bez nutnosti vyjmutí z batohu

Systém pro komprese hrudníku LUCAS 3 Tenká zadní

Jednodílná O 50 % tenčí Snadno se čistí Zúžený

plocha pro vyšší stabilitu Další fixační body pro

Katetrizační laboratoř / Skiaskopie Umožňuje akutní

systému LUCAS Slabé stíny mřížky v šikmých

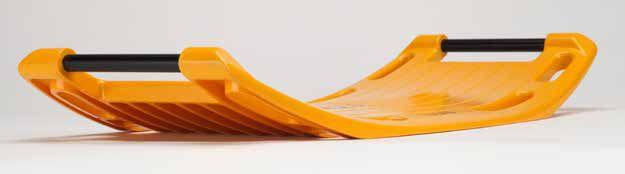

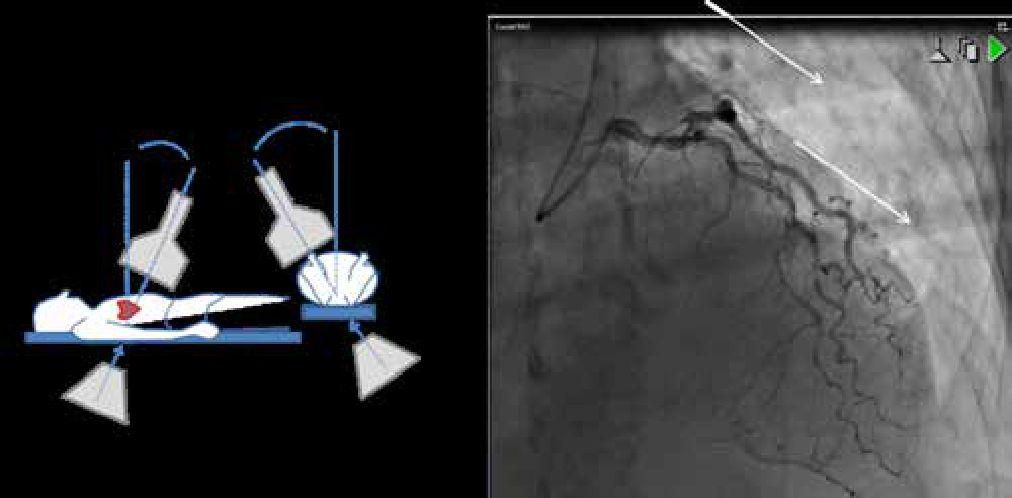

4 Systém pro komprese hrudníku LUCAS 3 Tenká zadní deska LUCAS Jednoduchá. Tenká. Jednodílná O 50 % tenčí Snadno se čistí Zúžený okraj umožňující jednodušší úpravy Větší kontaktní plocha pro vyšší stabilitu Další fixační body pro přepravu Lze použít také se systémy LUCAS 2 Katetrizační laboratoř / Skiaskopie Umožňuje akutní angiografii/angioplastiku v průběhu KPR pomocí systému LUCAS Slabé stíny mřížky v šikmých projekcích (viz angiogram) Optimální funkčnosti dosáhnete se zadní deskou PCI (dostupná samostatně)

5 Možnosti připojení systému LUCAS Připojený. Přehledný. Umožňuje pracovat s daty Připojení přes rozhraní Bluetooth Jednoduché párování s počítačem se systémem Windows Software k vytváření zpráv LUCAS Zprávy o funkci po zákroku umožňující kontrolu postupu LUCAS Report Generator Na konci zákroku nebo směny si můžete prohlédnout data o funkci systému LUCAS Souhrnné údaje zařízení, harmonogram a protokol událostí Statistika kompresí hrudníku LUCAS, pauzy, uživatelské režimy, alarmy a výstrahy zařízení Incident ID: Device Type: Patient ID: Device ID: Patient Name: Serial Number: Device Power On: 5/6/ :01:48 PM Software Version: LUCAS0 v Recording Duration: 00:51:46 Duration: 00:51:04 LUCAS DATA Device Power On: 5/6/ :01:48 PM Serial Number: LUCAS TIME GRAPH 12:01:48 PM 12:03:33 PM 12:05:19 PM 12:07:05 PM 12:08:51 PM 12:10:37 PM 12:12:23 PM 12:14:09 PM 12:15:55 PM LUCAS compressions ratio (/total time) Compression rate (average) 12:16:48 PM 12:18:33 PM 12:20:19 PM 12:22:05 PM 12:23:51 PM 12:25:37 PM 12:27:23 PM 12:29:09 PM 12:30:55 PM Compression count: :31:48 PM 12:33:33 PM 12:35:19 PM 12:37:05 PM 12:38:51 PM 12:40:37 PM 12:42:23 PM 12:44:09 PM 12:45:55 PM over 10 sec: 14 0 Longest pause: 74 sec 12:46:48 PM 12:48:33 PM 12:50:19 PM 12:52:05 PM 12:53:51 PM 12:55:37 PM 12:57:23 PM 12:59:09 PM 1:00:55 PM 87% :34 / 51:04 per minute LUCAS 3.0 Technical Specifications LUCAS compression depth (nominal patient): Patients with sternum height over 7.3 inches / 18.5 cm: 2.1 ± 0.1 inches / 5.3 ± 0.2 cm. Smaller patients with sternum height less than 7.3 inches / 18.5 cm: 1.5 to 2.1 inches / 4.0 to 5.3 cm. LUCAS compression rate: 102 ± 2 compressions per minute LUCAS compression duty cycle: 50 ± 5% 2016 Physio-Control, Inc. All rights reserved. CaseReports Version Physio-Control, Inc. All rights reserved. CaseReports Version Souhrnné údaje o zařízení Přehledné ukazatele poměru a rychlosti Údaje o kompresích a pauzách Časový graf Časový průběh od první komprese systémem LUCAS k poslední Pauzy se automaticky zvýrazňují Protokol událostí Informace o práci uživatele, provozním režimu zařízení, bateriích a případných alarmech

6 Systém pro komprese hrudníku LUCAS 3 Systém LUCAS Připojený. Přehledný. Souhrnné údaje o zařízení Incident ID: Device Type: Patient ID: Device ID: Patient Name: Serial Number: Device Power On: 5/6/ :01:48 PM Software Version: LUCAS0 v Recording Duration: 00:51:46 Duration: 00:51:04 Název zařízení, datum a čas případu a trvání LUCAS compressions ratio (/total time) % 44:34 / 51:04 LUCAS DATA Compression rate (average) per minute Compression count: 4558 over 10 sec: 14 Longest pause: 74 sec Konzistentní a vysoce kvalitní komprese se systémem LUCAS Informace o počtu kompresí, pauzách delších než 10 sekund a nejdelší pauze Poměr kompresí mezi první a poslední kompresí systémem LUCAS LUCAS 3.0 Technical Specifications LUCAS compression depth (nominal patient): Patients with sternum height over 7.3 inches / 18.5 cm: 2.1 ± 0.1 inches / 5.3 ± 0.2 cm. Technické specifikace systému LUCAS Smaller patients with sternum height less than 7.3 inches / 18.5 cm: 1.5 to 2.1 inches / 4.0 to 5.3 cm. LUCAS compression rate: 102 ± 2 compressions per minute LUCAS compression duty cycle: 50 ± 5% 2016 Physio-Control, Inc. All rights reserved. CaseReports Version Časový graf Device Power On: 5/6/ :01:48 PM Serial Number: LUCAS TIME GRAPH 12:01:48 PM 12:03:33 PM 12:05:19 PM 12:07:05 PM 12:08:51 PM 12:10:37 PM 12:12:23 PM 12:14:09 PM 12:15:55 PM Časová osa Pauzy (automatické pauzy aktivované zařízením nebo pauzy spouštěné uživatelem) Komprese (pouze zařízení) 12:16:48 PM 12:18:33 PM 12:20:19 PM 12:22:05 PM 12:23:51 PM 12:25:37 PM 12:27:23 PM 12:29:09 PM 12:30:55 PM 12:31:48 PM 12:33:33 PM 12:35:19 PM 12:37:05 PM 12:38:51 PM 12:40:37 PM 12:42:23 PM 12:44:09 PM 12:45:55 PM 12:46:48 PM 12:48:33 PM 12:50:19 PM 12:52:05 PM 12:53:51 PM 12:55:37 PM 12:57:23 PM 12:59:09 PM 1:00:55 PM

7 Specifikace Komprese Specifikace baterie Frekvence kompresí: 102 ± 2 komprese za minutu Hloubka komprese (nominální pacient): 53 mm ± 2 mm u pacientů s výškou sterna nad 185 mm 40 až 53 mm u pacientů s výškou sterna pod 185 mm Pracovní cyklus komprese/uvolnění: 50 ± 5 % Způsobilost pacientů pro ošetření: Výška sterna 17 30,3 cm Maximální šířka hrudníku: 45 cm Použití systému LUCAS není omezeno hmotností pacienta. Specifikace zařízení Výška šířka hloubka (sestaveno): cm Výška šířka hloubka (složeno v batohu): cm Hmotnost zařízení s baterií (bez popruhů): 8,0 kg Teplota pro uskladnění zařízení: -20 C až +70 C Stupeň krytí zařízení: IP43 Provoz Zdroj napájení: Baterie dobíjecí, lithium-iontová polymerová (LiPo) a (volitelně) externí zdroj napájení nebo kabel do auta Délka provozu na baterie (typická): 45 minut (typicky), delší doba provozu s (volitelným) externím zdrojem napájení nebo napájecím kabelem do auta Externí zdroj napájení: -240 VAC, 50/60 Hz, 2,3 A, Třída II, výstupní napětí 24 VDC, 4,2 A Napájecí kabel do auta: Napětí VDC, proud 0-10 A Provozní teplota: 0 C až +40 C -20 C po dobu 1 hodiny po uskladnění při pokojové teplotě Doba nabíjení baterie: Nabíjení v systému LUCAS přes externí zdroj napájení méně než 2 hodiny při pokojové teplotě (+22 C) Nabíjení v externí nabíječe baterií LUCAS méně než 4 hodiny při pokojové teplotě (+22 C) Hmotnost baterie: 0,6 kg Kapacita baterie: mah (typická), 86 Wh Napětí baterie: 25,9 V Interval pro výměnu baterie: baterii doporučujeme měnit jednou za 3 až 4 roky nebo po 200 použitích (každé delší než 10 minut) Teplota nabíjení baterie: 0 C až +40 C (ideálně +20 C až +25 C) Teplota při uskladnění baterie: 0 C až +40 C a -20 C až +70 C (okolí) po dobu méně než 1 měsíc Stupeň krytí baterie: IP44 Přenos dat po případu Radiový modul: Bluetooth v2.1 + EDR třída 1 rychlost až 3 Mb/s, modulační metoda; 8DPSK, π/4 DQPSK, GFSKFSK, provozní kanál; BT 2,4 GHz: Kanál 0 až 78, frekvenční pásmo; 2,4000 až 2,4835 GHz, radiová frekvence; výkon (Bluetooth) Max dbm U veškerých specifikací se předpokládá teplota C, není-li uvedeno jinak.
