1 Příloha č. 3 zadávací dokumentace Veřejná zakázka s názvem Dodávka zařízení pro odběr a distribuci vzorků atmosféry a kalibračních plynů pro atmosférickou stanici Křešín u Pacova Podrobné technické specifikace zařízení pro odběr a distribuci vzorků atmosféry a kalibračních plynů Tato část zadávací dokumentace obsahuje definici technických parametrů jednotlivých systémů a přístrojů, které budou dodány v rámci splnění předmětu veřejné zakázky a uzavřené Kupní smlouvy. Veškerá technická zařízení přístroje - musí splňovat veškeré parametry (minimální či maximální hodnoty) zadavatelem stanovené s tím, že parametry nabízené a uvedené uchazečem budou předmětem posouzení. Nesplnění kteréhokoliv zadávacího řízení, z parametrů pak bude důvodem pro vyloučení uchazeče ze Strana 1 (celkem 11)

2 1. Podrobné technické specifikace jednotlivých parametrů pro ZAŘÍZENÍ PRO ODBĚR A DISTRIBUCI VZORKŮ ATMOSFÉRY A KALIBRAČNÍCH PLYNŮ Základní popis: Jedná se o zařízení pro odběr, úpravu a distribuci vzorků atmosférického vzduchu a pro distribuci kalibračních plynů pro dva nezávislé analyzátory (jsou součástí jiné zakázky). Zařízení zahrnuje jednu linku pro periodický odběr vzorků a osm paralelních linek pro nepřetržitý odběr vzorků. Zařízení musí rovněž umožňovat distribuci kalibračních plynů. Řídící a distribuční systém bude autonomní, plně synchronizovaný s analyzátory. Je požadována regulace a zaznamenávání zvolených parametrů, práce v automatickém režimu s možností obsluhy na dálku a odesíláním hlášení v případě mimořádných provozních událostí. Při dosažení mezních stavů a po dobu trvání alarmu je vyžadováno zvýšení frekvence ukládání hodnot zvolených parametrů pro případnou další analýzu poruchy. Zařízení bude umístěno v klimatizovaném kontejneru u paty stožáru atmosférické stanice, vyhřívané filtry budou umístěny na začátku vzorkovacích tras na jednotlivých patrech stožáru. Vnitřní povrchy zařízení přicházející do styku s odebíraným vzduchem musí byt vyrobeny z chemicky inertních materiálů (nerez, PTFE, a obdobné). Spoje musí být v takové kvalitě, aby nedocházelo ke kontaminaci čerpaného vzorku vzduchem z kontejneru (bude požadován test těsnosti). Součástí dodávky bude kompletní dokumentace funkčního systému, uživatelská dokumentace, údržbový manuál a technická dokumentace. Dodavatel musí být schopen zajistit podporu při oživení a zkušebním provozu a záruční i pozáruční servis zařízení. Dodavatel musí být certifikován dle ISO Popis funkce: Vzorky budou odebírány ze čtyř pater stožáru atmosférické stanice dle následujícího schématu: - periodický odběr vzorků samostatnou trasou z výšky 250 m - permanentní odběr vzorků vždy dvěma paralelními vzorkovacími trasami z pater stožáru ve výšce 250, 125, 50 a 10 m). Vzorkovací trasy (hadice Synflex 1300 ½ ) na stožáru nejsou součástí zakázky. Požadována je pouze dodávka filtrů a zařízení pro jejich vytápění proti zamrzání, které bude umístěno v jednotlivých patrech stožáru v bezprostřední blízkosti odběrových míst. Každému ze dvou analyzátorů odpovídá jeden distribuční blok umožňující přepínání mezi odběrovými linkami pro jednotlivá patra stožáru. Distribuční blok umožní rovněž připojování tlakových lahví s kalibračními plyny. Tlakové lahve a zařízení pro jejich připojení budou pro oba bloky společné. Nejsou součástí dodávky (jiná kapitola celkové zakázky). Před vstupem do distribučního bloku musí být vzorek zfiltrován a vysušen. Odebíraný vzduch bude vysušen vymražením. Sušení bude realizováno pro každou linku ve dvou sušicích trasách pracujících ve střídavém režimu (sušení / regenerace). Přebytečný vysušený vzorek bude využit k regeneraci sušicích tras. Linka pro periodický odběr vzorků bude zahrnovat dvě vymrazovací trasy pro sušení vzorku pracující ve střídavém režimu, čerpadlo a regulační prvky zajišťující dodržení předepsaných parametrů. Chladicí jednotky a peristaltické čerpadlo sušicích tras nejsou součástí zakázky. Strana 2 (celkem 11)

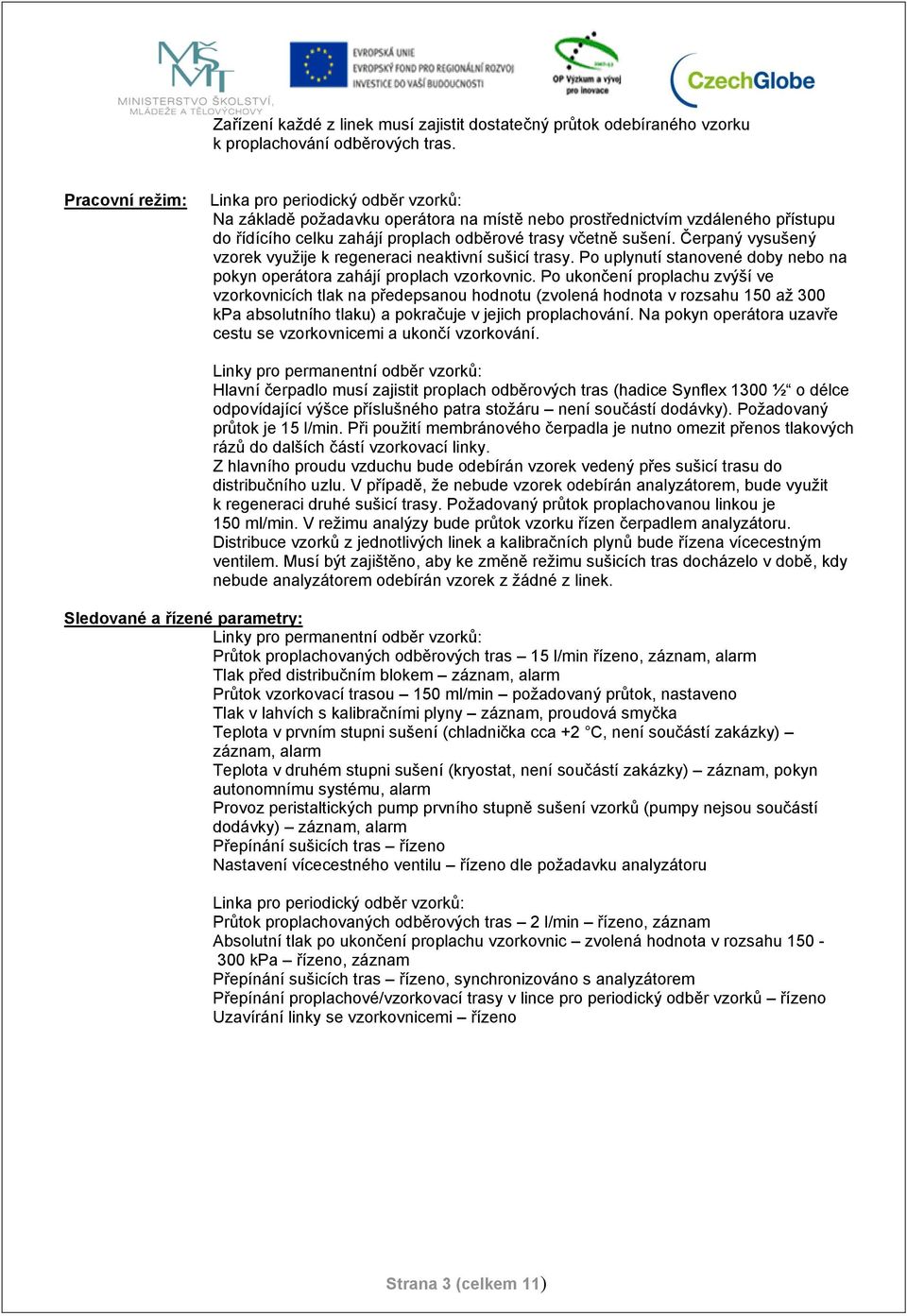

3 Zařízení každé z linek musí zajistit dostatečný průtok odebíraného vzorku k proplachování odběrových tras. Pracovní režim: Linka pro periodický odběr vzorků: Na základě požadavku operátora na místě nebo prostřednictvím vzdáleného přístupu do řídícího celku zahájí proplach odběrové trasy včetně sušení. Čerpaný vysušený vzorek využije k regeneraci neaktivní sušicí trasy. Po uplynutí stanovené doby nebo na pokyn operátora zahájí proplach vzorkovnic. Po ukončení proplachu zvýší ve vzorkovnicích tlak na předepsanou hodnotu (zvolená hodnota v rozsahu 150 až 300 kpa absolutního tlaku) a pokračuje v jejich proplachování. Na pokyn operátora uzavře cestu se vzorkovnicemi a ukončí vzorkování. Linky pro permanentní odběr vzorků: Hlavní čerpadlo musí zajistit proplach odběrových tras (hadice Synflex 1300 ½ o délce odpovídající výšce příslušného patra stožáru není součástí dodávky). Požadovaný průtok je 15 l/min. Při použití membránového čerpadla je nutno omezit přenos tlakových rázů do dalších částí vzorkovací linky. Z hlavního proudu vzduchu bude odebírán vzorek vedený přes sušicí trasu do distribučního uzlu. V případě, že nebude vzorek odebírán analyzátorem, bude využit k regeneraci druhé sušicí trasy. Požadovaný průtok proplachovanou linkou je 150 ml/min. V režimu analýzy bude průtok vzorku řízen čerpadlem analyzátoru. Distribuce vzorků z jednotlivých linek a kalibračních plynů bude řízena vícecestným ventilem. Musí být zajištěno, aby ke změně režimu sušicích tras docházelo v době, kdy nebude analyzátorem odebírán vzorek z žádné z linek. Sledované a řízené parametry: Linky pro permanentní odběr vzorků: Průtok proplachovaných odběrových tras 15 l/min řízeno, záznam, alarm Tlak před distribučním blokem záznam, alarm Průtok vzorkovací trasou 150 ml/min požadovaný průtok, nastaveno Tlak v lahvích s kalibračními plyny záznam, proudová smyčka Teplota v prvním stupni sušení (chladnička cca +2 C, není součástí zakázky) záznam, alarm Teplota v druhém stupni sušení (kryostat, není součástí zakázky) záznam, pokyn autonomnímu systému, alarm Provoz peristaltických pump prvního stupně sušení vzorků (pumpy nejsou součástí dodávky) záznam, alarm Přepínání sušicích tras řízeno Nastavení vícecestného ventilu řízeno dle požadavku analyzátoru Linka pro periodický odběr vzorků: Průtok proplachovaných odběrových tras 2 l/min řízeno, záznam Absolutní tlak po ukončení proplachu vzorkovnic zvolená hodnota v rozsahu kpa řízeno, záznam Přepínání sušicích tras řízeno, synchronizováno s analyzátorem Přepínání proplachové/vzorkovací trasy v lince pro periodický odběr vzorků řízeno Uzavírání linky se vzorkovnicemi řízeno Strana 3 (celkem 11)

4 Obrazová příloha: V příloze jsou uvedena funkční schémata, konkrétní technická řešení se mohou lišit v uspořádání jednotlivých prvků. Obr. 1: Blokové schéma zařízení Strana 4 (celkem 11)

5 Obr. 2: Schéma linky pro permanentní odběr vzorků Strana 5 (celkem 11)

6 Obr. 3: Schéma distribučního bloku Strana 6 (celkem 11)

7 Obr. 4: Schéma linky pro periodický odběr vzorků Strana 7 (celkem 11)

8 Obr. 5: Značky použité ve schématech Strana 8 (celkem 11)

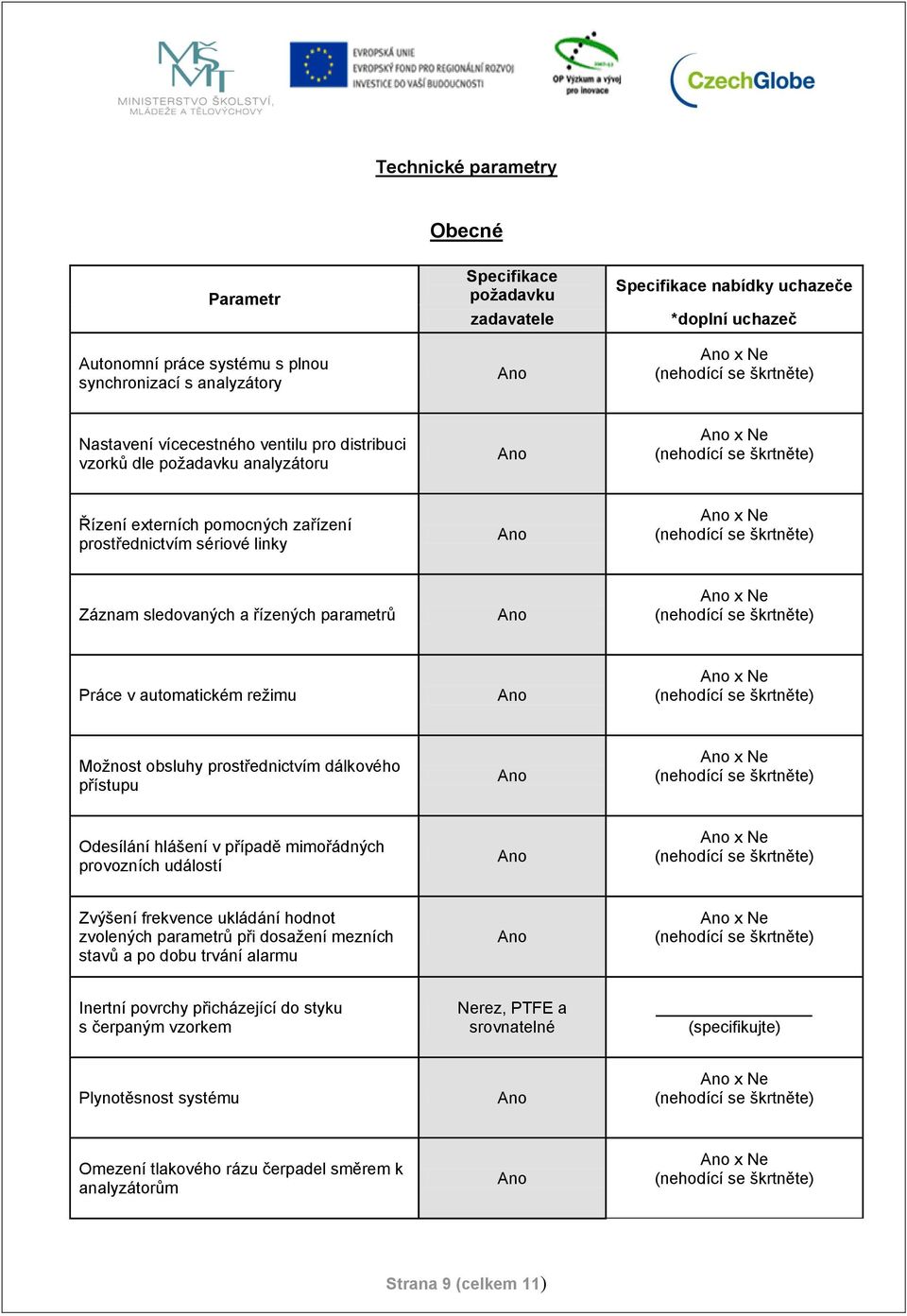

9 Technické parametry Obecné Parametr Autonomní práce systému s plnou synchronizací s analyzátory Specifikace požadavku zadavatele Specifikace nabídky uchazeče *doplní uchazeč Nastavení vícecestného ventilu pro distribuci vzorků dle požadavku analyzátoru Řízení externích pomocných zařízení prostřednictvím sériové linky Záznam sledovaných a řízených parametrů Práce v automatickém režimu Možnost obsluhy prostřednictvím dálkového přístupu Odesílání hlášení v případě mimořádných provozních událostí Zvýšení frekvence ukládání hodnot zvolených parametrů při dosažení mezních stavů a po dobu trvání alarmu Inertní povrchy přicházející do styku s čerpaným vzorkem Nerez, PTFE a srovnatelné (specifikujte) Plynotěsnost systému Omezení tlakového rázu čerpadel směrem k analyzátorům Strana 9 (celkem 11)

10 Garantovaný průtok vzduchu odběrovými trasami na věži 15 l/min Garantovaný průtok vzduchu vzorkovacími linkami mimo dobu připojení k analyzátoru 150 ml/min Garantovaný průtok linkou pro periodický odběr vzorků 2 l/min Regulace tlaku ve vzorkovnicích po ukončení proplachu garance zvolené hodnoty absolutního tlaku v požadovaném rozsahu kpa kpa (specifikujte) Strana 10 (celkem 11)

11 Servis a záruka Parametr Specifikace požadavku zadavatele Specifikace nabídky uchazeče *doplní uchazeč Dodavatel poskytne podporu při oživení a zkušebním provozu systému Součástí nabídky je zaškolení obsluhy Dokumentace funkčního systému, uživatelská dokumentace, údržbový manuál a technická dokumentace budou poskytnuty v českém nebo anglickém jazyce. Po nahlášení poruchy bude tato odstraněna nejpozději do 10 dnů dnů Prodejce systému poskytne záruku nejméně po dobu Alespoň 24 měsíců měsíců Dodavatel je schopen poskytnout záruční i pozáruční servis Dodavatel je certifikován dle ISO 9000 Prohlašuji, že veškeré shora uvedené údaje (parametry) jsou úplné, pravdivé a odpovídají skutečnosti. Jsem si vědom/a právních následků v případě uvedení nesprávných nebo nepravdivých údajů (parametrů). Současně beru na vědomí, že zadavatel má právo od zakázky odstoupit v případě, že údaje, na jejichž základě byla zakázka sjednána, byly neúplné nebo nepravdivé. V..dne.. Razítko a podpis osoby oprávněné jednat jménem či za uchazeče Strana 11 (celkem 11)
