1 Příznivý poměr cena/výkon Kompaktní - stacionární plynový - kondenzační kotel s vysoce výkonným hliníkovým výměníkem tepla Plynový-kondenzační-kotel podle EN 677 Vysoký normovaný stupeň využití (až 97,5 % (Hs) / 108 % (Hi)) S modulačním plynovým předsměšovacím hořákem pro tichý a energeticky úsporný provoz a s hořákovým automatem SAFe Modulační provoz hořáku - 90 kw = % - 120/160 kw = % - 200/240/280 kw = % Volitelný pro provedení nezávislé na vzduchu v prostoru 6 schválených velikostí s jmenovitými tepelnými výkony od 90 do 280 kw Rozšířený rozsah výkonů až do 560 kw (kaskáda z výrobního závodu od 180 do 560 kw) Velmi tichý provoz v důsledku použití předsměšovacího hořáku (dodatečná protihluková opatření nejsou zapotřebí) Minimální tepelné ztráty díky dostatečné tepelné izolaci Žádné požadavky na minimální průtok otopné vody kotlem Sladěná, digitální regulační technika Buderus Moderní regulace v závislosti na venkovní teplotě (systém EMS a Logamatic řady 4000) Možnost volby/rozšiřitelnosti podle potřeby použitím modulové koncepce Výborné servisní vlastnosti, jednoduchá údržba Systém servisní diagnózy SDS a servisní hlášení v nekódovaném textu Kotel je předem nastaven z výrobního závodu, ihned provozu schopný se zemním plynem E Kompaktní konstrukce, nízká hmotnost a malá potřeba místa pro ustavení Integrovatelné neutralizační zařízení Otvor pro čištění teplosměnných ploch pro jednoduchou kontrolu a možnost mechanického čištění zpředu 5001 Technický katalog 2011/2 2011/1 2012/1

2 Logano plus GB312 Logano plus GB Stacionární kondenzační kotel, výkon 90 kw na dotaz Logano plus GB Výkon 120 kw na dotaz Logano plus GB Výkon 160 kw na dotaz Logano plus GB Výkon 200 kw na dotaz Logano plus GB Výkon 240 kw na dotaz Logano plus GB Výkon 280 kw na dotaz Dvojkotel Logano plus GB312 Logano plus GB Stacionární kondenzační kotel, složený ze dvou kotlů (dvojkotel), výkon 180 kw (2 x 90 kw) CZ na dotaz Logano plus GB Výkon 240 kw (2 x 120 kw) CZ na dotaz Logano plus GB Výkon 320 kw (2 x 160 kw) CZ na dotaz Logano plus GB Výkon 400 kw (2 x 200 kw) CZ na dotaz Logano plus GB Výkon 480 kw (2 x 240 kw) CZ na dotaz Logano plus GB Výkon 560 kw (2 x 280 kw) CZ na dotaz 5002 Technický katalog 2011/2 2012/1 2011/1

3 Regulační systém EMS Logamatic RC35 Logamatic RC35 s venkovním čidlem Prostorový modulační regulátor pro sběrnici EMS. K použití jako ovládací jednotka pro regulaci teploty vytápěcího zařízení podle venkovní teploty, nebo jako prostorový regulátor. Výběr z 8 standardních týdenních časových programů, možnost nastavení vlastního programu. Program i pro ohřev TV a spínání cirkulačního čerpadla. Možnost rozšíření funkcí pomocí modulů, možnost řízení až 4 otopných okruhů ,- Regulátor je vybaven čidlem venkovní teploty pro řízení podle venkovní teploty ,- Modul MM10 Modul WM10 Modul SM10 Modul směšovače pro zařízení s kotli Buderus s EMS a jedním otopným okruhem se směšovačem k libovolně volitelné montáži vč. čidla vstupní teploty, možný max. jeden modul na zařízení, vč. sady pro nástěnnou montáž. Pro kombinaci s Logamatic RC35. Modul termohydraulického rozdělovače (THR), pro zařízení s kotli Buderus s EMS, s THR a jedním otopným okruhem bez směšovače, vč. čidla teploty THR, možný max. jeden modul na zařízení, vč. sady pro nástěnnou montáž, pro kombinaci s Logamatic RC35. Solární modul pro kotle Buderus s EMS a regulační přístroje s EMS, solární modul pro ohřev TV pomocí sluneční energie, High-flow / Low-flow-systém s řízením otáček oběhového čerpadla solárního okruhu, optimalizace solárního zisku a redukce dodatečného dohřevu, volitelná montáž do zdroje tepla nebo jako montáž na stěnu, vč. 1 čidla kolektoru 6 mm a 1 čidla zásobníku 9 mm, max. 1 modul na zařízení , , ,- Modul EM10 Modul pro řízení kotle Buderus s EMS pomocí napětí 0-10V, výstup sumární poruchy, možné připojení i bez RC ,- Modul PM10 Modul PM10 pro řízení modulačního čerpadla v kotlovém okruhu pro kotle Logano plus GB312/GB , Technický katalog 2011/2 2011/1 2012/1

4 Regulační systém Logamatic 4000 Kaskádová regulace Logamatic Technický katalog 2011/2 2012/1 2011/1

5 Logamatic 4121 Základní funkce: - Řízení nástěnného kotle s UBA - Otopný okruh se směšovačem (HK2) Volitelná funkce: - otopný okruh bez směšovače (HK 1), ohřev TV s nabíjecím a cirkulačním čerpadlem nebo ,- - otopný okruh se směšovačem (HK 1), ohřev TV pomocí UBA Podrobnější informace o regulátorech a příslušenství viz kapitola 6 "Regulační přístroje" Logamatic 4122+MEC2 - Řídící reg. přístroj s MEC2 - Určeno pro všechny nástěnné kotle s universálním hořákovým automatem (UBA) - Použitelné jako regulátor kaskády kotlů (FM456, FM457) - Použitelné jako rozšiřující reg. přístroj (FM442, FM443, ,- FM445, FM446, FM448) - Kaskáda pro až 8 nástěnných kotlů Podrobnější informace a příslušenství viz kapitola "Regulační přístroje" Logamatic 4122 Rozšíření o další regulační funkce (FM442, FM443, FM445, FM446, FM448) Bez ovládací jednotky MEC2, pouze s kotlovým displejem ,- Podrobnější informace a příslušenství viz kapitola "Regulační přístroje" Logamatic 4323 Modulární, digitální regulační přístroj používaný jako rozšíření regulačního systému Logamatic 4000 příp. jako ,- nezávislá regulace při dálkovém ovládání. Modul FM441 Modul FM441 pro jeden otopný okruh se směšovačem a řízení ohřevu TV a cirkulačního čerpadla vč. teplotního čidla ,- zásobníkového ohřívače TV. Modul FM442 Modul FM442 pro dva otopné okruhy se směšovačem vč. 1 teplotního čidla FV/FZ ,- Modul FM443 Solární modul pro regulaci solárního zařízení a až dvou spotřebičů tepla (zásobníků) ,- Modul FM444 Modul pro řízení alternativních zdrojů tepla ,- Modul FM445 Modul FM445 pro nabíjecí systémy teplé vody ,- Modul FM448 Modul FM448 se vstupem a výstupem 0-10V, výstup sumární poruchy ,- Modul FM456 Modul FM456 pro řízení 2 kotlů s hořákovým automatem UBA nebo SAFe ,- Modul FM457 Modul FM457 pro řízení 4 kotlů s hořákovým automatem UBA, nebo SAFe ,- Modul FM458 Kaskádový modul pro řízení až 4 stacionárních kotlů. Pouze do regulace Logamatic 4321/4322 a ,- FV/FZ Doplňující příložné teplotní čidlo použitelné pro zabezpečení provozních podmínek, regulaci teploty zpátečky nebo jako teplotní čidlo výstupní teploty otopné vody pro funkční moduly , Technický katalog 2011/2 2011/1 2012/1

6 Příslušentví ke kotli Logano plus GB312 NE 0.1 NE 1.1 NE 2.0 Neutralizační granulát, 10 kg Připojovací koleno KAB 160/125 Připojovací koleno KAB 160 Připojovací koleno KAB 200 Připojovací kus KAS 160/125 Připojovací kus KAS 160 Připojovací kus KAS 200 Připojovací koleno pro přívod vzduchu RLU Neutralizační zařízení se skládá z plastové nádoby s neutralizačním oddílem, vč. granulátu, cca do 800 kw ,- Neutralizační zařízení, skládá se z plastové nádoby s neutralizačním oddílem, přepadem a dle úrovně řízeného čerpadla kondenzátu s dopravní výškou cca 2 m, vč ,- granulátu, cca do 850 kw Neutralizační zařízení, se samočinnou kontrolou, skládající se z kvalitního plastu s neutralizačním oddílem, přepadem a dle úrovně řízeného čerpadla kondenzátu s dopravní výškou cca 2 m, vč. granulátu, s diodami k indikaci poruch, ,- provozních stavů a doplnění, možnost předání signálu dále např. na DDC, cca do 1500 kw Neutralizační granulát pro NE 0.1/ NE1.1/ NE 2.0, hmotnost 10 kg ,- - Koleno 87 s otvorem pro měření spalin, plast - Odkouření pro kotle o výkonech 90 nebo 120 kw ,- - Koleno 87 s otvorem pro měření spalin, plast - Odkouření pro kotle o výkonech 120 nebo 160 kw ,- - Koleno 87 s otvorem pro měření spalin, plast - Odkouření pro kotle o výkonech 200, 240 nebo 280 kw ,- - S otvorem pro měření spalin, plast - Odkouření pro kotle o výkonech 90 nebo 120 kw ,- - S otvorem pro měření spalin, plast - Odkouření pro kotle o výkonech 120 nebo 160 kw ,- - S otvorem pro měření spalin, plast - Odkouření pro kotle o výkonech 200, 240 nebo 280 kw ,- DN 110 Pro druh provozu nezávislý na vzduchu z prostoru ,- S otvorem pro měření Redukce 125 na 110 Pro kotel s výkonem 90 kw ,- Redukce 160 na 125 Pro kotle s výkonem 120 a 160 kw ,- Redukce 200 na 160 Pro kotle s výkonem 200, 240 nebo 280 kw ,- Rozšíření z DN 110 na DN 125 Pro rozšíření potrubí pro přívod vzduchu na dotaz Rozšíření z DN 110 na DN 160 Pro rozšíření potrubí pro přívod vzduchu ,- Rozšíření z DN 160 na DN 200 Pro rozšíření potrubí pro přívod vzduchu ,- Pojistná skupina KSS Pro výkony kw. Obsahuje tlakoměr, pojistný 3 bar ventil R1, automatický odvzdušňovač. Vše zaizolováno šedou izolací ,- Pojistná skupina KSS Uzavírací ventil Uzavírací ventil Zpětná klapka Zpětná klapka Zpětná klapka Zpětná klapka Pro výkony kw. Obsahuje tlakoměr, pojistný 3 bar ventil R1 1/4, automatický odvzdušňovač. Vše zaizolováno šedou izolací ,- Uzavírací délka 50 mm, ventil DN50, mezipřírubový PN 6/10/16, DN50, PN 6/10/16, pro výkon pro výkon 90 nebo 90 nebo kw kw ,- Uzavírací délka 50 mm, ventil DN65, mezipřírubový PN 6/10/16, DN65, PN 6/10/16, pro výkon pro výkon kw kw ,- Zpětná - uzavírací klapka ventil mezipřírubová mezipřírubový pro DN50, uzavření PN16, výstupu pro výkon a zpátečky 90 každého kotle ,- nebo - pamatovat 120 kwna 2 ks na každý kotel - velmi krátká stavební délka Zpětná - pamatovat klapka na mezipřírubová prodloužení kouřovodů DN65, při PN16, použití pro tovární výkonsady , kw Zpětná délka 60 klapka mm, DN50, mezipřírubová PN 16, DN50, PN16, pro výkon ,- nebo pro výkon kwnebo 120 kw Zpětná délka 60 klapka mm, DN65, mezipřírubová PN 16, DN65, PN16, pro výkon pro výkon kw kw ,- - zpětná klapka mezipřírubová je zapotřebí při kaskádě kotlů bez továrního propojovacího potrubí - je nutná jedna zpětná klapka na každý kotel 5006 Technický katalog 2011/2 2012/1 2011/1

7 Stavební díly pro kaskádu, vel. kotle 180/240 pro systém odvodu spalin a sběrač spalin vč. připojovacího kusu na kotel pro kaskádovou montáž stavební díly z plastu ,- Stavební díly pro kaskádu, vel. kotle 320 pro systém odvodu spalin a sběrač spalin vč. připojovacího kusu na kotel pro kaskádovou montáž stavební díly z plastu ,- Stavební díly pro kaskádu, vel. kotle 400/560 pro systém odvodu spalin a sběrač spalin vč. připojovacího kusu na kotel pro kaskádovou montáž stavební díly z plastu ,- Stavební díly pro kaskádu, vel. kotle 480 pro systém odvodu spalin a sběrač spalin vč. připojovacího kusu na kotel pro kaskádovou montáž stavební díly z plastu ,- Společný odvod kondenzátu pro GB312 Pro společné vedení až tří odvodů kondenzátu ,- Potrubí propojení KAS/DK GB /240 kw pro kaskádu dvou kotlů možnost vestavby čerpadel nebo nových škrtících klapek materiál ocel bez izolace ,- Potrubí propojení KAS/DK GB kw pro kaskádu dvou kotlů možnost vestavby čerpadel nebo nových škrtících klapek materiál ocel bez izolace ,- Potrubí propojení KAS/DK GB kw pro kaskádu dvou kotlů možnost vestavby čerpadel nebo nových škrtících klapek materiál ocel bez izolace ,- Potrubí propojení KAS/DK GB kw pro kaskádu dvou kotlů možnost vestavby čerpadel nebo nových škrtících klapek materiál ocel bez izolace ,- Potrubí propojení KAS/DK GB kw pro kaskádu dvou kotlů možnost vestavby čerpadel nebo nových škrtících klapek materiál ocel bez izolace ,- Doporučená kotlová čerpadla pro kaskádu dvou kotlů: Pro kotel Logano plus GB /240 (2x90 kw / 2x120 kw): Wilo Top-S 40/4 Pro kotel Logano plus GB /400 (2x160 kw / 2x200 kw): Wilo Top-S 40/7 Pro kotel Logano plus GB /560 (2x240 kw / 2x280 kw): Wilo Top-S 50/ Technický katalog 2011/2 2011/1 2012/1

8 Kotlová čerpadla pro Logano plus GB312 Wilo TOP-S 40/4 Wilo TOP-S 40/7 Wilo TOP-S 50/4 Oběhové čerpadlo Wilo TOP-S 40/4, 230 V, PN6/10, 3-stupňové, určeno pro kaskádu Logano plus GB /240 kw, pro kaskádu nutné objednat 2 ks Oběhové čerpadlo Wilo TOP-S 40/7, 230 V, PN6/10, 3-stupňové, určeno pro kaskádu Logano plus GB /400 kw, pro kaskádu nutné objednat 2 ks Oběhové čerpadlo Wilo TOP-S 50/4, 230 V, PN6/10, 3-stupňové, určeno pro kaskádu Logano plus GB /560 kw, pro kaskádu nutné objednat 2 ks , , ,- Elektronicky řízená kotlová čerpadla dimenzovaná na T = K při 200 mbar Wilo Stratos 30/1-6 Wilo Stratos 40/1-4 Wilo Stratos 40/1-8 IF-Modul Stratos Přechodová příruba DN50 na závit G 1 ½ Přechodová příruba DN50 na závit přírubu G 2 Přechodová příruba DN50 na přírubu DN32 PN6 / PN10 Přechodová příruba DN50 na přírubu DN40 PN6 / PN10 Přechodová příruba DN65 na závit G 1 ½ Přechodová příruba DN65 na závit přírubu G 2 Přechodová příruba DN65 na přírubu DN32 PN6 / PN10 Přechodová příruba DN65 na přírubu DN40 PN6 / PN10 Jiné typy čerpadel na vyžádání. Elektronicky řízené oběhové čerpadlo Wilo Stratos 30/1-6, 230 V, PN6/10, určeno pro kaskádu Logano plus GB /240 kw a zapojení s modulem PM10, pro kaskádu nutné objednat 2 ks Elektronicky řízené oběhové čerpadlo Wilo Stratos 40/1-4, 230 V, PN6/10, určeno pro kaskádu Logano plus GB /400 kw a zapojení s modulem PM10, pro kaskádu nutné objednat 2 ks Elektronicky řízené oběhové čerpadlo Wilo Stratos 40/1-8, 230 V, PN6/10, určeno pro kaskádu Logano plus GB /560 kw a zapojení s modulem PM10, pro kaskádu nutné objednat 2 ks IF-Modul Stratos Ext. AUS pro ovládání modulačního čerpadla napětím 0-10 V pomocí modulu PM10, pro kaskádu nutné objednat 2 ks - pro Wilo Stratos 25/1-8 - pro Wilo Stratos 30/1-6, 30/1-8 - pro Wilo Stratos 32/1-8 - pro Wilo Stratos 40/1-8, 40/ pro Wilo Stratos 25/1-8 - pro Wilo Stratos 30/1-8 - pro Wilo Stratos 32/ pro Wilo Stratos 40/1-8, 40/ , , , , , , , , , , , , Technický katalog 2011/2 2012/1 2011/1

9 Logano plus GB312 Veškeré konstrukční díly, které přicházejí do styku se spalinami a kondenzátem, jsou vyrobeny z kvalitního hliníku Princip protiproudého výměníku tepla na straně vody a spalin pro vysoce účinné využití kondenzační techniky Úzké, lehké konstrukční provedení a malé rozměry zaručují bezproblémový transport, dopravu na místo a instalaci kotle při omezených prostorových možnostech a malé ploše pro instalaci Snížený odpor na straně vody pro malý výkon čerpadla a nízkou spotřebu elektrického proudu Velký výběr příslušenství pro sladěnou systémovou techniku a rychlou montáž Pro spalování zemního plynu skupiny EaLL Plynový nízkoemisní předsměšovací hořák Kotel a hořák tvoří jeden celek Vysoká účinnost kotle vysoký stupeň ročního využití optimální sladění kotle a hořáku Kotel, hořák a opláštění jsou jako jedna jednotka smontovány ve výrobním závodě Způsob provozu je šetrný vůči životnímu prostředí a je velmi úsporný Předsměšovací plynový hořák je nastaven a smontován z výrobního závodu. Z toho vyplývají špičkové hodnoty pokud se týká kvality spalování, stupně využití a nízkých emisí škodlivin. Plně automatizovaný modulační předsměšovací plynový hořák pro zemní plyn E a LL Ventilátor spalovacího vzduchu s regulací otáček pro sníženou spotřebu elektrického proudu Nastavení z výrobního závodu na zemní plyn E Přídavná opatření pro snížení hluku nejsou potřebná vzhledem k nízkým emisím hluku hořáku a opatřením pro snížení hluku uvnitř kotle. Kondenzační jednotka je proto vhodná pro bytovou výstavbu Všechny konstrukční díly důležité pro funkci a pro servisní práce jsou lehce přístupné Konstrukce hořáku zajišťuje klidný chod spalování při nízkých teplotách spalování. Tomu odpovídají nízké emise škodlivin a hluku Rozsah dodávky Kotel s hořákem a opláštěním, kompletně smontovaný 1 transportní jednotka Regulační přístroj (příslušenství) 1 karton Projekční pokyny 5009 Technický katalog 2011/2 2011/1 2012/1

10 Paliva Vhodné druhy plynu jsou zemní plyn E a LL. Doporučujeme uzavřít smlouvu o inspekci s topenářskou firmou. Pravidelná inspekce zaručuje bezpečný a hospodárný provoz Teplota spalin/přípojka do komínu Spalinová potrubí u kondenzačních kotlů se spalováním plynu podléhají zejména pokud jde o odolnost vůči korozi zvláštním požadavkům: Spalinová potrubí musí být schválena Spalinová potrubí musí být odolná vůči vlhkosti a spalinám a agresivnímu kondenzátu. Je nutné dodržet platné technické předpisy a specifické požadavky Poněvadž kondenzační kotle patří mezi přetlakové kotle, musí být počítáno ve spalinovém systému s přetlakem Materiál spalinového potrubí musí být tepelně odolný vůči vyskytujícím se teplotám spalin. Musí být odolný vůči vlhkosti a kyselému kondenzátu Teplota spalin může být nižší než 40 C. Komíny odolné vůči vlhku musí být proto vhodné i pro tyto teploty Doporučujeme kondenzát, vznikající při odvodu spalin, odvádět před kotlem. Příslušná hrdla jsou k dispozici na přípojkách kotlů, které firma Buderus nabízí Kvalita vody Každý provozovatel kotle si musí být vědom, že čistá voda, jako médium k přenosu tepla, ve skutečnosti neexistuje. Špatná kvalita vody vede u otopných zařízení ke škodám tvorbou kotelního kamene a korozí. Zařízení je třeba plnit výlučně čistou vodou z vodovodu. Přidávání prostředků pro úpravu vody je povoleno jen se souhlasem výrobce kotle. Na základě směrnice VDI 2035 a směrnic BDH stanovil Buderus technickou stránku na úpravu vody. Podrobné informace naleznete v technickém katalogu v Technické stránke K8. Přídavná ochrana před korozí Škody v důsledku koroze vznikají, jestliže do otopné vody trvale vniká kyslík. Není-li možné realizovat vytápěcí zařízení jako uzavřené, jsou nutná přídavná opatření pro ochranu proti korozi. Aby se zabránilo škodám, musí mít chemické přísady do otopné vody osvědčení výrobce o nezávadnosti. Nedá-li se zabránit vnikání kyslíku, doporučuje se oddělit systém pomocí výměníku tepla. Další pokyny je třeba hledat ve směrnici VDI Dimezování otopného okruhu Pro optimalizovaný způsob provozu a vysoké využití kondenzace by mělo být dimenzování otopného okruhu provedeno s rozdílem dimenzované teploty K. Zářízení s podlahovým vytápěním U otopných soustav s podlahovým vytápěním s plastovými trubkami (DIN 4726), které nejsou těsné vůči kyslíku, je třeba zařadit mezi kotel a zařízení podlahového vytápění výměník tepla. Neutralizační zařízení Kondenzát, který se vytváří během provozu vytápění, jak v kondenzačním kotli, tak i v potrubí pro odvod spalin, je třeba odvádět podle předpisu. Pro odvod kondenzátu z kondenzačních kotlů včetně příslušných spalinových zařízení do kanalizace, platí jako směrnice ATV-Technická stránka A 251 s těmito požadavky: U vytápěcích zařízení s tepelným výkonem kw je možné se obejít bez neutralizace, jestliže se odvádí do kanalizace stejným přívodem jako kondenzát stejné množství domovní odpadní vody, jaké odpovídá množství kondenzátu. Jako směrnice platí, že má odtékat průměrně za rok nejméně 25 násobný objem domovní odpadní vody oproti množství kondenzátu, které je možno očekávat. U vytápěcích zařízení s tepelným výkonem nad 200 kw je neutralizační zařízení pro kondenzát předepsáno. Rozhodující pro přívod kondenzátu ze zařízení s kondenzačním kotlem do kanalizace jsou místní úřady pro odpadní vody. Při použití neutralizačního zařízení se vznikající kondenzát odvádí přes zásaditý granulát. Tím se zvýší hodnota ph na 6,5-10. Pak může být kondenzát beze všeho vypouštěn do kanalizace. Jeho vlastnosti odpovídají Technickým stránkám ATV A 115 a A 251 a také DIN Přepočet jmenovitého výkonu na jiné teplotní spády, teplotní rozdíl K, faktor 1,0 při 50/30 C Ohřev teplé vody Ke kotli je možno přiřadit libovolný zásobníkový ohřívač teplé vody Logalux. Spalovací vzduch Spalovací vzduch nesmí ani vykazovat vysokou koncentraci prachu ani obsahovat halogenové sloučeniny. Jinak mohou vzniknout značné škody ve spalovacím prostoru a na dodatkových teplosměnných plochách. Zejména halogenové sloučeniny, obsažené ve sprejích, ředidlech, čisticích a odmašťovacích prostředcích a rozpouštědlech, působí silně korozivně. Přívod spalovacího vzduchu je třeba koncipovat tak, aby např. nebyl nasáván žádný vzduch odváděný z chemických čistíren a lakoven. Je třeba dodržovat specifické požadavky platné v dané zemi. Další pokyny je třeba hledat ve směrnici VDI Zařízení pro zachcování nečistot ve stávajících zařízeních Před instalací kotle do stávajícího vytápěcího zařízení musí být toto zařízení vyčištěno od nečistot a kalu a důkladně propláchnuto. Jinak se mohou nečistoty usazovat v kotli a vést k místnímu přehřívání, korozi a hluku.v takovém případě se doporučuje instalace zařízení pro zachycování nečistot a odkalování. Tato zařízení by měla být instalována v bezprostřední blízkosti místa ležícího mezi kotlem a nejníže položenou částí vytápěcího zařízení a měla by být dobře přístupná. Inspekce Doporučujeme ve smyslu ekologického a bezporuchového provozu pravidelnou údržbu kotle a hořáku. Příklad výpočtu: U plynového kondenzačního kotle Logano plus GB312 o výkonu 120 kw má být zjištěn jmenovitý tepelný výkon při teplotním spádu 80/60 C. Při teplotě vratné vody 60 C činí přepočtový faktor 0,925. Jmenovitý tepelný výkon při 80/60 C činí tedy 113 kw Technický katalog 2012/1 2011/1

11 Místnost instalace Kotel Logano plus GB312 Velikost kotle A (minimální) v mm 500 A (doporučené) v mm 700 B (minimální) v mm 550 B (doporučené) v mm 700 C (minimální) v mm 100 C (doporučené) v mm 500 D (minimální) v mm 500 D (doporučené) v mm 700 Kotle Logano plus GB312 - kaskáda z výrobního závodu Velikost kotle Šířka B Kmax1 /mm Hloubka T / mm Odstup kotlů T Z /mm Odstup S / mm Při instalaci kotle je třeba dodržet minimální míry (míry v závorce). Pro zjednodušení montážních, údržbových a servisních prací je třeba zvolit doporučené odstupy od stěn. Místnost instalace musí být bezpečná vůči mrazu a dobře větraná. Kromě toho je třeba dbát na to, aby spalovací vzduch nebyl znečišťován prachem nebo sloučeninami halogenů a uhlovodíků. Sloučeniny uhlovodíků tohoto druhu jsou obsaženy např. ve sprejích, rozpouštědlech a čistících prostředcích, lacích a barvách a také v lepidlech. V případě potřeby může být spalovací vzduch nasáván zvenčí samostatným potrubím (viz příslušenství) Technický katalog 2011/1 2012/1

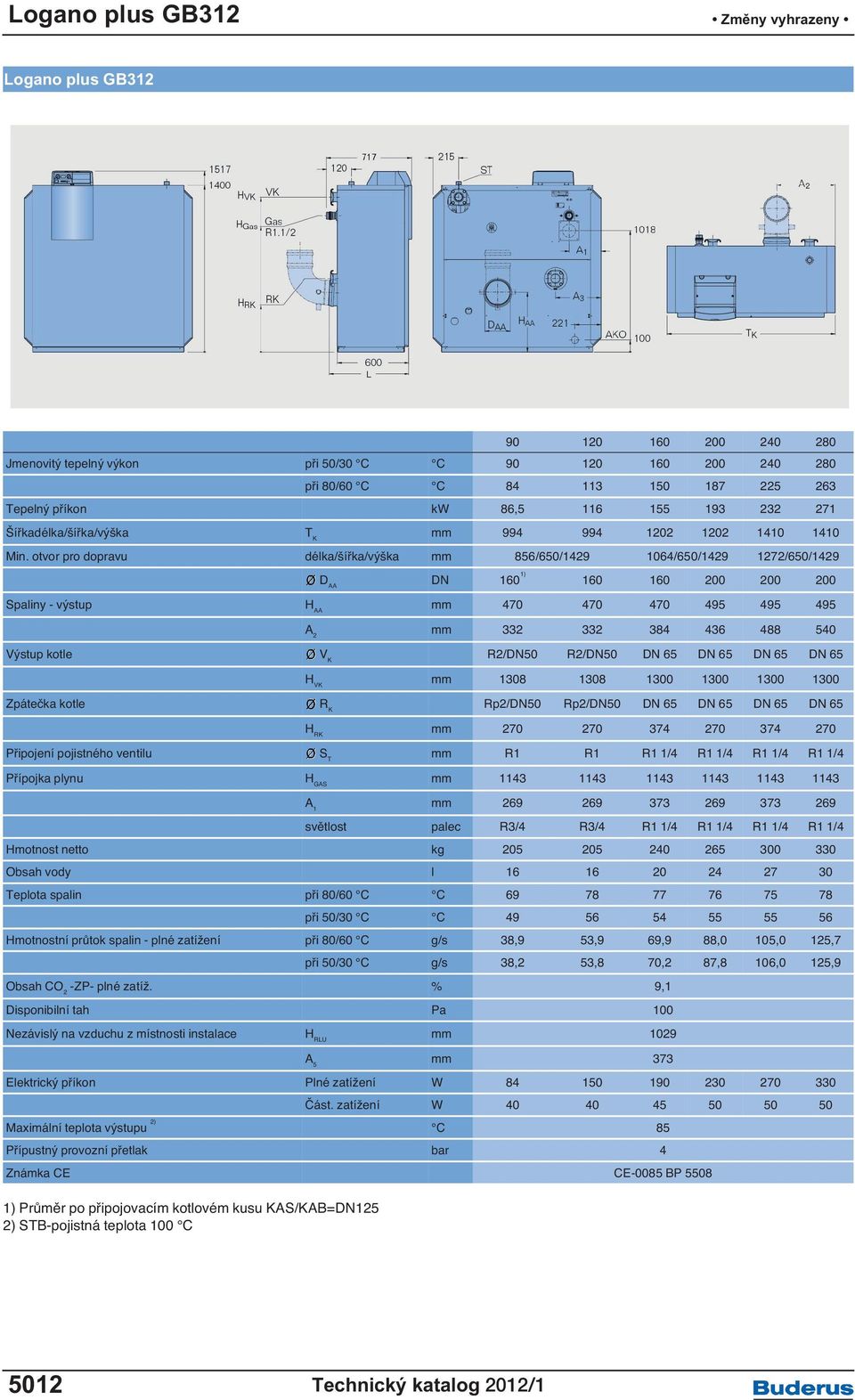

12 Logano plus GB Jmenovitý tepelný výkon při 50/30 C C při 80/60 C C Tepelný příkon kw 86, Šířkadélka/šířka/výška T K mm Min. otvor pro dopravu délka/šířka/výška mm 856/650/ /650/ /650/1429 D AA DN 160 1) Spaliny - výstup H AA mm A 2 mm Výstup kotle V K R2/DN50 R2/DN50 DN 65 DN 65 DN 65 DN 65 H VK mm Zpátečka kotle R K Rp2/DN50 Rp2/DN50 DN 65 DN 65 DN 65 DN 65 H RK mm Připojení pojistného ventilu S T mm R1 R1 R1 1/4 R1 1/4 R1 1/4 R1 1/4 Přípojka plynu H GAS mm A 1 mm světlost palec R3/4 R3/4 R1 1/4 R1 1/4 R1 1/4 R1 1/4 Hmotnost netto kg Obsah vody l Teplota spalin při 80/60 C C při 50/30 C C Hmotnostní průtok spalin - plné zatížení při 80/60 C g/s 38,9 53,9 69,9 88,0 105,0 125,7 při 50/30 C g/s 38,2 53,8 70,2 87,8 106,0 125,9 Obsah CO 2 -ZP- plné zatíž. % 9,1 Disponibilní tah Pa 100 Nezávislý na vzduchu z místnosti instalace H RLU mm 1029 A 5 mm 373 Elektrický příkon Plné zatížení W Část. zatížení W Maximální teplota výstupu 2) C 85 Přípustný provozní přetlak bar 4 Známka CE CE-0085 BP ) Průměr po připojovacím kotlovém kusu KAS/KAB=DN125 2) STB-pojistná teplota 100 C 5012 Technický katalog 2012/1 2011/1

13 Logano plus GB312 - dvojkotel - kaskáda z výrobního závodu Jmenovitý tepelný výkon při 50/30 C C při 80/60 C C Tepelný výkon kw Šířka max B Kmax mm Šířka B K mm Hloubka T mm Odstup kotlů T Z mm Min. otvor pro dopravu délka/šířka/výška mm 856/650/ /650/ /650/1429 Výstup spalin D AA vnitřní DN H AA mm A 2 mm Výstup kotle V K DN 65 DN 65 DN 80 DN 80 DN 100 DN 100 Zpátečka kotle R K DN 65 DN 65 DN 80 DN 80 DN 100 DN 100 Přípojka plynu A 1 mm Technický katalog 2011/1 2012/1
