ORIGINÁLNÍ ROTH-TACKER SYSTÉM TECHNICKÉ INFORMACE

Rozměr: px
Začít zobrazení ze stránky:

Download "ORIGINÁLNÍ ROTH-TACKER SYSTÉM TECHNICKÉ INFORMACE"

Transkript

1 ORIGINÁNÍ ROTH-TACKER SYSTÉM TECHNICKÉ INFORMACE ENERGETICKÉ A SANITÁRNÍ SYSTÉMY

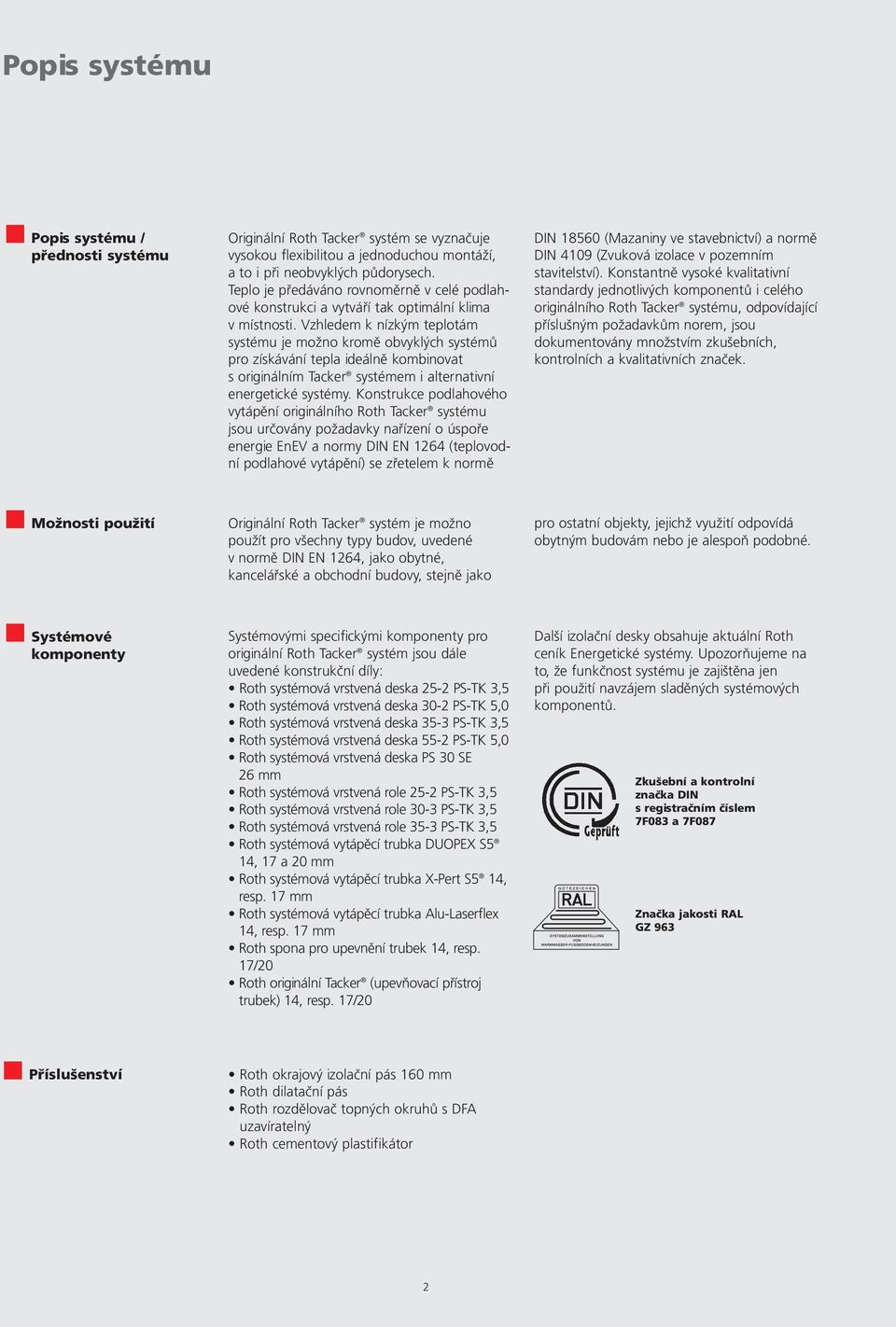

2 Popis systému Popis systému / přednosti systému Originální Tacker systém se vyznačuje vysokou flexibilitou a jednoduchou montáží, a to i při neobvyklých půdorysech. Teplo je předáváno rovnoměrně v celé podlahové konstrukci a vytváří tak optimální klima v místnosti. Vzhledem k nízkým teplotám systému je možno kromě obvyklých systémů pro získávání tepla ideálně kombinovat s originálním Tacker systémem i alternativní energetické systémy. Konstrukce podlahového vytápění originálního Tacker systému jsou určovány požadavky nařízení o úspoře energie EnEV a normy DIN EN 4 (teplovodní podlahové vytápění) se zřetelem k normě DIN 1 (Mazaniny ve stavebnictví) a normě DIN (Zvuková izolace v pozemním stavitelství). Konstantně vysoké kvalitativní standardy jednotlivých komponentů i celého originálního Tacker systému, odpovídající příslušným požadavkům norem, jsou dokumentovány množstvím zkušebních, kontrolních a kvalitativních značek. Možnosti použití Originální Tacker systém je možno použít pro všechny typy budov, uvedené v normě DIN EN 4, jako obytné, kancelářské a obchodní budovy, stejně jako pro ostatní objekty, jejichž využití odpovídá obytným budovám nebo je alespoň podobné. Systémové komponenty Systémovými specifickými komponenty pro originální Tacker systém jsou dále uvedené konstrukční díly: systémová vrstvená deska -2 PS-TK 3,5 systémová vrstvená deska -2 PS-TK 5,0 systémová vrstvená deska -3 PS-TK 3,5 systémová vrstvená deska -2 PS-TK 5,0 systémová vrstvená deska PS SE 2 mm systémová vrstvená role -2 PS-TK 3,5 systémová vrstvená role -3 PS-TK 3,5 systémová vrstvená role -3 PS-TK 3,5 systémová vytápěcí trubka DUOPEX S5 14, 1 a mm systémová vytápěcí trubka X-Pert S5 14, resp. 1 mm systémová vytápěcí trubka Alu-aserflex 14, resp. 1 mm spona pro upevnění 14, resp. 1/ originální Tacker (upevňovací přístroj ) 14, resp. 1/ Další izolační desky obsahuje aktuální ceník Energetické systémy. Upozorňujeme na to, že funkčnost systému je zajištěna jen při použití navzájem sladěných systémových komponentů. Zkušební a kontrolní značka DIN s registračním číslem F03 a F0 Značka jakosti RA GZ Příslušenství okrajový izolační pás 10 mm dilatační pás rozdělovač topných okruhů s DFA uzavíratelný cementový plastifikátor 2

3 Popis systému Komponenty systému systémové vrstvené desky PS-TK systémová vrstvená role PS-TK systémová vytápěcí trubka DUOPEX S5 systémová vytápěcí trubka X-PERT S5, systémová vytápěcí trubka Alu-aserflex spona pro upevnění 14 mm, resp. 1/ mm originální Tacker (upevňovací přístroj ) 14 mm, resp. 1 / mm Příslušenství okrajový izolační pás 10 mm dilatační pás rozdělovač topných okruhů s DFA uzavíratelný Cementový plastifikátor 3

4 Předpoklady pro montáž Předpoklady pro montáž Nosný podklad musí odpovídat statickým požadavkům pro uložení podlahové konstrukce a stanovenému provoznímu zatížení. Výšková poloha a rovnost povrchu nosného podkladu musejí odpovídat svými mezními rozměry a tolerancí pro rovnost požadavkům normy DIN 12 "Tolerance v pozemním stavitelství", tabulka 3, řádek 2. Tolerance rovnosti Vzdálenost měřících 0,1 1,0 4,0,0,0 bodů (m) Tolerance rovnosti 5 v (mm) pomocí vyrovnávací mazaniny, resp. vyrovnávací hmoty a vytvořit vodorovnou a rovnou plochu pro pokládku systémové izolace. Nevhodné jsou zrnité, volné sypké materiály. Nosný podklad musí být před ukládáním originálního Tacker systému očividně suchý a zametený. Pracovní spáry z nosného podkladu musejí být převzaty do konstrukce podkladní vrstvy. U podlahových ploch, dotýkajících se zeminy nebo ploch, u nichž je nutno počítat se vzlínající vlhkosti, je třeba pamatovat na utěsnění proti zemní vlhkosti a beztlakové vodě podle normy DIN 11. Zde platí zadání projektanta stavby. Pokud budou kladena těsnění z PVC nebo asfaltu na hrubé podlaze, musejí se překrýt PE-fólií. Dále je třeba dodržet požadavky normy DIN EN 4 Teplovodní podlahové vytápění a platná nařízení a normy, zvláště EnEV a DIN Izolace proti kročejovému hluku. Podle normy DIN 1 je nutno nerovnosti nebo potrubí uložená na nosné části stropu vyrovnat např. uložením vyrovnávací izolace, Nástroje Pro montáž originálního Tacker systému se doporučují dále uvedené nástroje: nůžky na trubořez odvíječ oddělovací nůž kalibrační nástroj Měřící pásmo nebo skládací metr Plochý klíč DN mm pro připojování systémových na rozdělovač topných okruh s uzavíratelnou indikací prů. Plochý klíč DN 3 mm a 4 mm pro montáž kulového kohoutu 1". Ploché klíče DN 2 mm a mm při použití mosazných spojek 14 mm, 1 mm, resp. mm. 4

5 Návod k montáži 1. Kontrola montážních předpokladů. 2. Zakrytí izolace objektu, provedené stavbou na hrubém stropě s použitím PE-fólie, uložené s překrytím (viz strana 4 "Předpoklady pro montáž"). 3. Pokládka okrajového izolačního pásu 10 mm. 4. Pokládka systémových vrstvených desek PS-TK, resp. vrstvené role PS-TK. Tyto materiály je možno bez obtíží přesně přiříznout a zajistit tak hospodárné a bezodpadové uložení (koncové kusy jedné řady jsou vždy začátkem nové řady). Samolepící překrytí vrstvených desek a vrstvených rolí zajišťuje do sebe uzavřenou pevně uloženou plochu. 5. Pokládka systémových v zadané ukládací rozteči. Upevnění se provede pomocí patentované spony ve spojení s rovněž patentovaným originálním zařízením Tacker.. Připojení systémových na výstupní a vratné potrubí rozdělovače topných okruhů s blokovatelnou indikací prů.. Montáž dilatačního pásu, provede se na místech, zadaných projektantem stavby.. Před uložením mazaniny se zkontroluje těsnost podlahového vytápění, originální Tacker systém pomocí tlakové zkoušky s vodou. 9. Nanesení vrstvy roznášející zatížení Montážní kroky 5 5

6 Návod k montáži Montážní pokyny Při montáži Original-Tacker systému je nutno při instalaci, resp. zpracování jednotlivých systémových komponentů dodržovat následující pokyny: okrajový izolační pás 10 mm se musí před uložením systému vrstvených desek, resp. vrstvených fólií umístit bez mezer a po celém obvodu na všech stoupajících stavebních dílech, stěnách, rámech, sloupech a stupních. Při dvouvrstvé pokládce je přípustné umístit okrajový izolační pás 10 mm teprve po uložení spodní vrstvy. Je třeba dbát na to, aby PE-fólie, která je umístěna na okrajovém izolačním pásu 10 mm, byla uložena přes spoj mezi okrajovým izolačním pásem a vrstvenou deskou, resp. vrstvenou rolí, aby se zabránilo vnikání záměsové vody z mazaniny a cementového kalu a možnému tvoření akustických můstků. Při pokládce vrstvených desek, resp. vrstvených rolí se musí vždy začít na úzké straně místností směrem zprava doleva. Tento způsob má tu výhodu, že se mohou samolepící okrajová překrytí následujících desek pokládat již na uložené desky, aniž by bylo nutno tyto desky opět nadzvedávat a posunovat. Při dvouvrstvé pokládce se musí dát pozor na to, aby byla horní vrstva kladena s přesazením spáry ke spodní vrstvě. Pokud jsou uloženy na hrubé podlaze instalační a elektrická vedení, pak se musí první vrstva ( izolačních desek) těmto vedením přizpůsobit tak, aby vzniklo pro druhou vrstvu ( vrstvená deska, resp. vrstvená role) celoplošné uložení, a aby bylo možno vytvořit naprosto uzavřenou plochu. Na vrstvených deskách, resp. vrstvených rolích první řady místnosti je nutno okrajová překrytí na obou stranách odříznout. Odříznutým překrytí je možno vrstvené desky, resp. vrstvené role uložit přímo na okrajové izolační pásy 10 mm, a zabránit vytvoření dutých prostorů mezi vrstvenou deskou, resp. vrstvenou rolí a okrajovými izolačními pásy. PE-fólie, umístěná na okrajovém izolačním pásu 10 mm, překrývá styk mezi okrajovým izolačním pásem a vrstvenou deskou, resp. vrstvenou fólií. Při použití tekutých mazanin je nutno vyžadovat obzvláštní pečlivost. Zde se musí zajistit, aby bylo vytvořeno zakrytí izolační vrstvy včet. okrajového připojení nepropustně pro vodu. Při pokládce systémových DUOPEX S5, resp. systémových X-PERT S5 je nutno dbát na to, aby nebyl podle normy DIN přípustný nejmenší poloměr ohybu systémové vytápěcí menší, než 5 x vnější průměr. Při pokládce systémových Alu-aserflex je třeba dodržet, aby nebyl minimální poloměr ohybu menší než 3 x vnější průměr při použití ohýbací pružiny a 5 x vnější průměr bez ohýbací pružiny. systémové vytápěcí, resp. systémové vytápěcí Alu-aserflex nesmí být ukládány na ostrohranný podklad. Proto je třeba např. v části průchodů stěnou a stropem zajistit vytápěcí ochrannou trubkou z PE. Pro zhotovení veškerých přípojek jsou povoleny výhradně komponenty z programu pro plošné vytápění. Topné okruhy mají být vytvořeny z jedné délky. Je nutno se vyhnout spojovacím místům v mazanině. Pokud by přesto byla zapotřebí montáž MS-spojky, RG-spojky, resp. KU-spojky, je třeba dbát na to, aby byly tyto spojky instalovány v přímém úseku. Polohu uvedených spojek je nutno zaměřit a zachytit v náčrtku. Spojky se musejí chránit před stykem s mazaninou. Topné okruhy je třeba dimenzovat tak, aby se předešlo překračování dilatačních spár. Napojovací vedení, která kříží dilatační spáry, je nutno opláštit ochrannou trubkou z PE, a sice takovým způsobem, aby obalovaly tyto systémové vytápěcí, resp. systémové vytápěcí Alu-aserflex na každé straně spáry nejméně cm. Dilatační spáry nad pracovními spárami nesmí být kříženy napojovacím vedením. Zde je třeba provést odpovídající rozdělení topných okruhů s použitím přídavných rozdělovačů. Trubkové svazky systémových DUOPEX S5 se dodávají v rozměrech 1, 0, 0 a 00 m v kartonech, role 00 m a 00 m se balí do fólie. systémové vytápěcí Alu-aserflex v délkách svazků 0 a 0 m, stejně jako systémové vytápěcí X-PERT S5 se dodávají v délkách svazků 0 a 00 m zabalené v kartonech. Aby se zamezilo případnému poškození během dopravy, měly by se obaly odstranit teprve na staveništi bezprostředně před pokládkou.

7 Návod k montáži / uvedení do provozu Pokládka systémových začíná s připojením výstupního potrubí na rozdělovač topných okruhů s uzavíratelným ukazatelem prů. Doporučujeme pokládku v podobě šneků, při které se ukládá až k dosažení otočky v dvojnásobné rozteči uložení potřebné podle projektu. Stanovením zpátečky se dosáhne vypočítané rozteče uložení. Pro připojení systémových na rozdělovač topných okruhů s uzavíratelným ukazatelem prů by se měla v každém případě použít v oblasti změny směru na ochranu systémových vodící kolena. Montážní pokyny Mazanina by se měla ukládat jen při teplotách vyšších než + 5 C. Teploty by se měly udržovat během celé doby tuhnutí pokud možno na stejné úrovni. Je třeba zamezit působení průvanu na tuhnoucí mazaninu. V plochách mazaniny je třeba vyznačit vhodná místa pro měření ustálené vlhkosti (jedno místo na každých 0 m 2, nejméně však jedno pro každý byt). Je rovněž možné uložení mazanin vázaných anhydritem jako vrstvy roznášející zatížení podlahového vytápění, originálního Tacker systému. Přitom je nutno pečlivě dodržovat směrnice pro zpracování jednotlivých dodavatelů. Vrstvy roznášející zatížení / provozní zatížení Tlaková zkouška: (viz formulář na stránce ) Před instalací mazaniny je třeba provést vodní tlakovou zkoušku v souladu s normou DIN EN 4 a písemně ji zaprotokolovat. Ohřev: (viz formulář na stránce 9) Při ohřevu vrstvy roznášející zatížení z cementové nebo anhydritové mazaniny se musí provést ohřev podle normy DIN EN 4 a písemně zaprotokolovat. Uvedené provedení je uvažováno jako funkční zkouška. V případě potřeby se musí v závislosti na zvolené podlahové krytině znovu mazanina ohřát, aby se dosáhlo pro zralost maximálně přípustné zbytkové vlhkosti mazaniny. Uvedení do provozu

8 Protokol o zkoušce těsnosti k provedení zkoušky těsnosti u plošného vytápění podle normy DIN EN 4 část 4 Stavební projekt: Objednavatel: Stavební úsek: V uvedeném stavebním projektu byl instalován plošný vytápěcí systém typ: provedení. A1 podle normy DIN 1 část 2 / DIN EN 4 část 4. ø systémová vytápěcí trubka X-PERT S5 mm mm ø systémová vytápěcí trubka DUOPEX S5 mm mm ø systémová trubka Alu-aserflex mm mm ø systémová vytápěcí trubka Alu-aserflex mm mm Způsob postupu: Topné okruhy plošného vytápění je třeba po skončení pokládacích prací u anhydritových a cementových mazanin vyzkoušet vodní tlakovou zkouškou na těsnost. Těsnost musí být zajištěna bezprostředně před a během uložení mazaniny. Zkušební tlak musí činit dvojnásobek provozního tlaku, nejméně však bar. Při nebezpečí zamrznutí je nutno zajistit vhodná opatření, např. použití nemrznoucích prostředků, temperování budovy. Pokud se použijí nemrznoucí kapaliny, které nejsou určeny pro stanovený provoz, musejí se odstranit vyprázdněním a propláchnutím soustavy nejméně s trojnásobnou výměnou vody. Zhotovení plošného vytápění dne: Začátek tlakové zkoušky dne: se zkušebním tlakem: bar Konec tlakové zkoušky dne: se zkušebním tlakem: bar Mazanina byla uložena dne: Tlak soustavy činil během bar Do vody v soustavě byla přidána nemrznoucí kapalina a bylo postupováno podle popisu. (Ano / Ne) Soustava byla přezkoušena na těsnost dne: převzato. Potvrzení: Investor / objednavatel Vedoucí stavby / architekt Topenářská firma / montážní firma Razítko / podpis Razítko / podpis Razítko / podpis

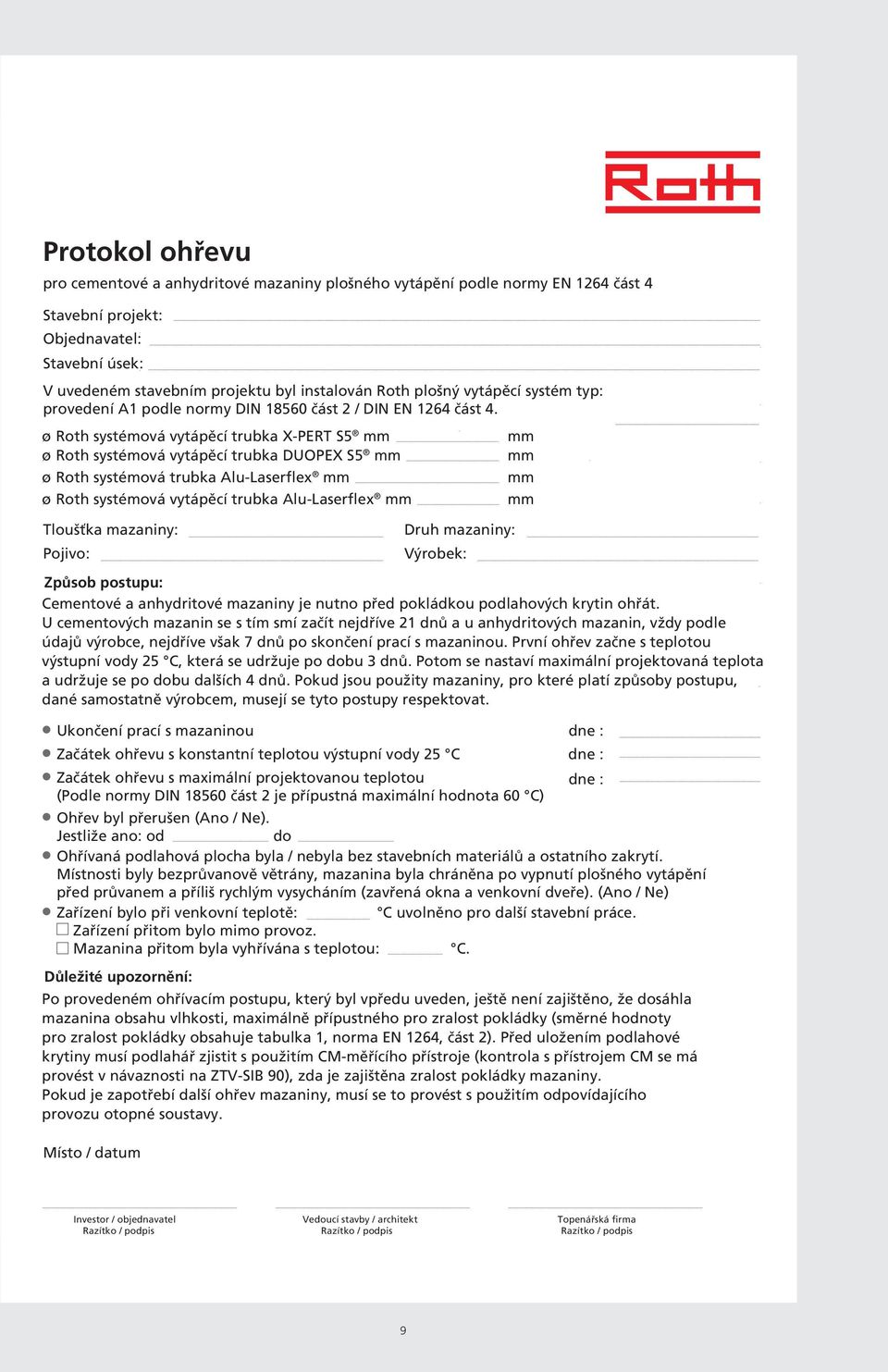

9 Protokol ohřevu pro cementové a anhydritové mazaniny plošného vytápění podle normy EN 4 část 4 Stavební projekt: Objednavatel: Stavební úsek: V uvedeném stavebním projektu byl instalován plošný vytápěcí systém typ: provedení A1 podle normy DIN 1 část 2 / DIN EN 4 část 4. ø systémová vytápěcí trubka X-PERT S5 mm ø systémová vytápěcí trubka DUOPEX S5 mm ø systémová trubka Alu-aserflex mm ø systémová vytápěcí trubka Alu-aserflex mm Tloušťka mazaniny: Pojivo: Ukončení prací s mazaninou dne : Začátek ohřevu s konstantní teplotou výstupní vody C dne : Začátek ohřevu s maximální projektovanou teplotou (Podle normy DIN 1 část 2 je přípustná maximální hodnota 0 C) Místo / datum Druh mazaniny: Výrobek: Způsob postupu: Cementové a anhydritové mazaniny je nutno před pokládkou podlahových krytin ohřát. U cementových mazanin se s tím smí začít nejdříve 21 dnů a u anhydritových mazanin, vždy podle údajů výrobce, nejdříve však dnů po skončení prací s mazaninou. První ohřev začne s teplotou výstupní vody C, která se udržuje po dobu 3 dnů. Potom se nastaví maximální projektovaná a udržuje se po dobu dalších 4 dnů. Pokud jsou použity mazaniny, pro které platí způsoby postupu, dané samostatně výrobcem, musejí se tyto postupy respektovat. mm mm mm mm dne : Ohřev byl přerušen (Ano / Ne). Jestliže ano: od do Ohřívaná podlahová byla / nebyla bez stavebních materiálů a ostatního zakrytí. Místnosti byly bezprůvanově větrány, mazanina byla chráněna po vypnutí plošného vytápění před průvanem a příliš rychlým vysycháním (zavřená okna a venkovní dveře). (Ano / Ne) Zařízení bylo při venkovní teplotě: C uvolněno pro další stavební práce. Zařízení přitom bylo mimo provoz. Mazanina přitom byla vyhřívána s teplotou: C. Důležité upozornění: Po provedeném ohřívacím postupu, který byl vpředu uveden, ještě není zajištěno, že dosáhla mazanina obsahu vlhkosti, maximálně přípustného pro zralost (směrné hodnoty pro zralost obsahuje tabulka 1, norma EN 4, část 2). Před uložením podlahové krytiny musí podlahář zjistit s použitím CM-měřícího přístroje (kontrola s přístrojem CM se má provést v návaznosti na ZTV-SIB ), zda je zajištěna zralost mazaniny. Pokud je zapotřebí další ohřev mazaniny, musí se to provést s použitím odpovídajícího provozu otopné soustavy. Investor / objednavatel Vedoucí stavby / architekt Topenářská firma Razítko / podpis Razítko / podpis Razítko / podpis 9

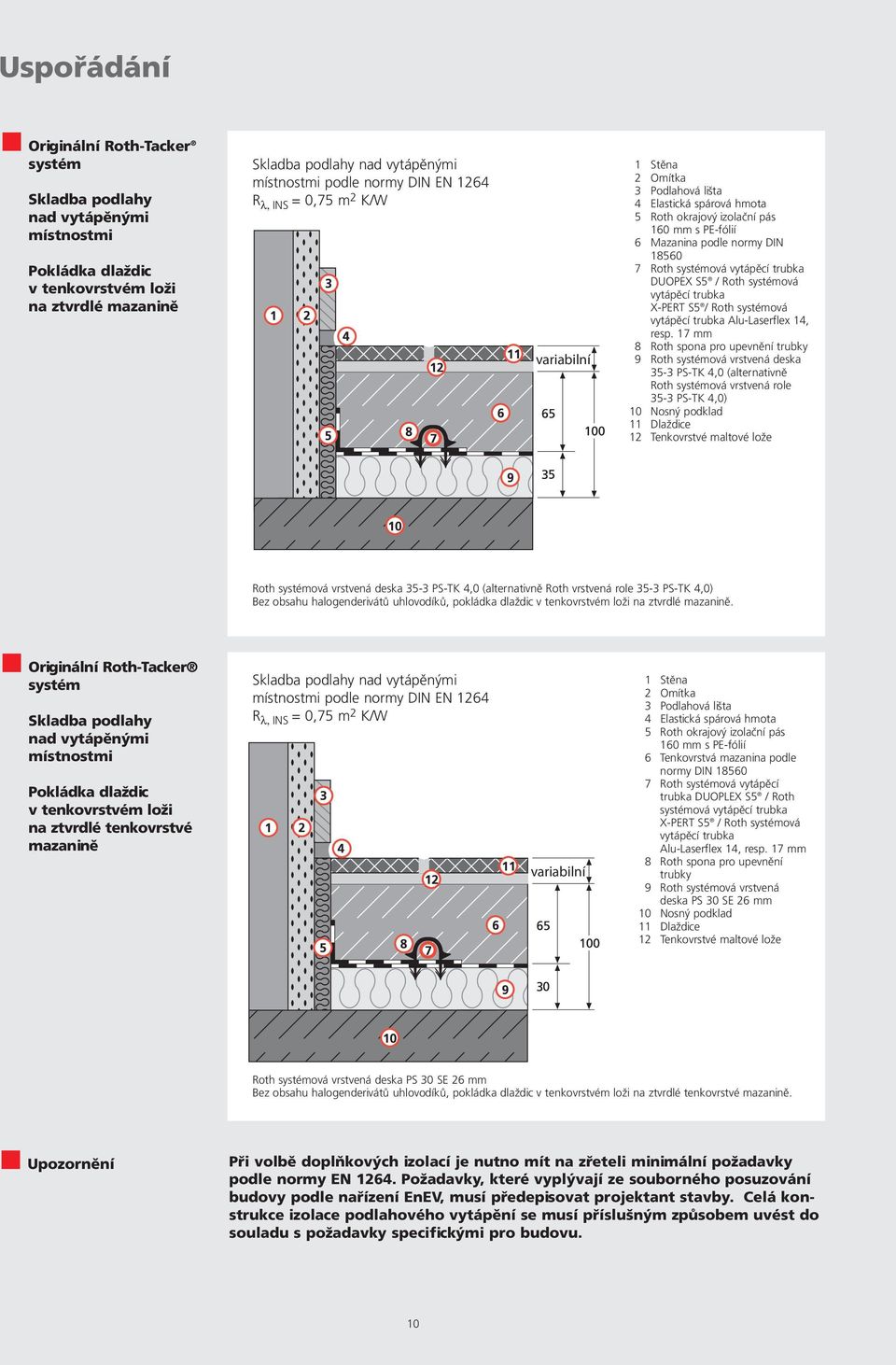

10 Uspořádání Originální -Tacker systém Skladba podlahy nad vytápěnými místnostmi Pokládka dlaždic v tenkovrstvém loži na ztvrdlé mazanině Skladba podlahy nad vytápěnými místnostmi podle normy DIN EN 4 R λ, INS = 0,5 m 2 K/W variabilní 1 Stěna 2 Omítka 3 Podlahová lišta 4 Elastická spárová hmota 5 okrajový izolační pás 10 mm s PE-fólií Mazanina podle normy DIN 1 systémová vytápěcí trubka DUOPEX S5 / systémová vytápěcí trubka X-PERT S5 / systémová vytápěcí trubka Alu-aserflex 14, resp. 1 mm spona pro upevnění 9 systémová vrstvená deska -3 PS-TK 4,0 (alternativně systémová vrstvená role -3 PS-TK 4,0) Nosný podklad 11 Dlaždice Tenkovrstvé maltové lože systémová vrstvená deska -3 PS-TK 4,0 (alternativně vrstvená role -3 PS-TK 4,0) Bez obsahu halogenderivátů uhlovodíků, pokládka dlaždic v tenkovrstvém loži na ztvrdlé mazanině. Originální -Tacker systém Skladba podlahy nad vytápěnými místnostmi Pokládka dlaždic v tenkovrstvém loži na ztvrdlé tenkovrstvé mazanině Skladba podlahy nad vytápěnými místnostmi podle normy DIN EN 4 R λ, INS = 0,5 m 2 K/W variabilní 1 Stěna 2 Omítka 3 Podlahová lišta 4 Elastická spárová hmota 5 okrajový izolační pás 10 mm s PE-fólií Tenkovrstvá mazanina podle normy DIN 1 systémová vytápěcí trubka DUOPEX S5 / systémová vytápěcí trubka X-PERT S5 / systémová vytápěcí trubka Alu-aserflex 14, resp. 1 mm spona pro upevnění 9 systémová vrstvená deska PS SE 2 mm Nosný podklad 11 Dlaždice Tenkovrstvé maltové lože systémová vrstvená deska PS SE 2 mm Bez obsahu halogenderivátů uhlovodíků, pokládka dlaždic v tenkovrstvém loži na ztvrdlé tenkovrstvé mazanině. Upozornění Při volbě doplňkových izolací je nutno mít na zřeteli minimální požadavky podle normy EN 4. Požadavky, které vyplývají ze souborného posuzování budovy podle nařízení EnEV, musí předepisovat projektant stavby. Celá konstrukce izolace podlahového vytápění se musí příslušným způsobem uvést do souladu s požadavky specifickými pro budovu.

11 Uspořádání / regulační technika Skladba podlahy nad nevytápěných nebo v intervalech vytápěných místnostech, přiléhajících k zemině, podle normy DIN EN 4 R λ,ins = 1, m 2 K/W 13 variabilní 1 Stěna 2 Omítka 3 Podlahová lišta 4 Elastická spárová hmota 5 okrajový izolační pás 10 mm s PE-fólií Mazanina podle normy DIN 1 systémová vytápěcí trubka DUOPEX S5 / systémová vytápěcí trubka X-PERT S5 / systémová vytápěcí trubka Alu-aserflex 14, resp. 1 mm spona pro upevnění 9 vrstvená deska -2 PS-TK 5,0 Nosný podklad 11 Dlaždice Tenkovrstvé maltové lože 13 Utěsnění proti zemní vlhkosti podle normy DIN 11 a PE-fólie 0,2 mm (může odpadnout, když nehraničí se zeminou) Originální -Tacker systém Mezipodlažní strop nad místnostmi s nestejným využitím Pokládka dlaždic v tenkovrstvém loži na ztvrdlé mazanině systémová vrstvená deska -2 PS-TK 5,0 bez obsahu halogenderivátů uhlovodíků, uložení dlaždic v tenkovrstvém loži na ztvrdlé mazanině. Při hladině spodní vody < 5 m by měla být tepelná izolace zesílena. Skladba podlahy hraničící s venkovním vzduchem (za podmínky -5 >Td > -) R λ,ins = 2,00 m 2 K/W 13 variabilní A B C 1 Stěna 2 Omítka 3 Podlahová lišta 4 Elastická spárová hmota 5 okrajový izolační pás 10 mm Mazanina podle normy DIN 1 systémová vytápěcí trubka DUOPEX S5 / systémová vytápěcí trubka X-PERT S5 / systémová vytápěcí trubka Alu-aserflex 14, resp. 1 mm spona pro upevnění 9 systémová vrstvená deska (viz tabulku 1) Nosný podklad 11 Dlaždice Tenkovrstvé maltové lože 13 izolační deska podle požadavku normy DIN EN 4 (viz tabulku 1) Originální -Tacker systém Skladba podlahy hraničící s venkovním vzduchem Pokládka dlaždic v tenkovrstvém loži na ztvrdlé mazanině Dvouvrstvá pokládka: systémová vrstvená deska s izolační deskou bez obsahu halogenderivátů uhlovodíků, pokládka dlaždic v tenkovrstvém loži na ztvrdlé mazanině. Požadavky podle normy DIN EN 4 Tabulka 1 systémová izolační Rozměr Rozměr Rozměr vrstvená deska deska A B C PS SE 2 mm PU 32 mm 2 mm 32 mm 3 mm -3 PS-TK 4,0 PS SE mm mm mm 0 mm -3 PS-TK 4,0 PU 32 mm mm 32 mm 132 mm -2 PS-TK 5,0 PU 32 mm mm 32 mm mm -2 PS-TK 4,0 PU 3 mm mm 3 mm mm Ke splnění požadavků na regulační techniku pro plošné vytápění, definované v předpisech EnEV (regulace jednotlivých místností a předregulace s ohledem na vodu), je možno použít všechny v oblasti plošných systémů používané regulační konstrukční prvky i systémy k podlahovému vytápění originální Tacker systém. Regulační technika 11

12 Výkonová data Originální Tacker -systém 14 mm R λ,b = 0,00 m2 K/W (překrytí mazanina mm) R λ,b = 0,00 m2 K/W Keramická dlažba,00 C C 4 C,00 C 5 C pro upevnění ϑ i,00 C,00,0 3, ,1,4 22,9 21,9 21,0,, , 2,1 24, 22,4,,, ,5,1 2,1 2,4,0 23,,00 1 1, ,2 32,4,1 2,1 2,5,0,,,, ,, 32,0 29, 2,0 2,3,00,, ϑ i C,00,0 3, ,5 2,0, 24, 24,0, 1,,00 2, ,9 2,,5 24, 1, ,9 31, 2,3 2,1,9,,00,,00, ,,0,1 2, 2,2,00, ,2 3,3 33,9 31,,1 2,,,00,00,00 1 1, ϑ i,00 C,00,0 3, ,0 2,0 2,1,3 24,,00, ,1,4 2,9 2,9 2,0,00, ,9 32, 29, 2,5 2,4,00,, ,5,1 33,1 31,4,0 2,,00 1, ,2 3,4,1 33,1,0,,,,00,00 ϑ i C,00,0 3, 5,2 2,1 2,3 2, 2,1, 1,00 2, 32, ,0,2 2,3 2,5,00 1,00 2, , 33,9 32,3,9 29, 2,, 1, ,5 3,2,3 32, 31,4,2,,00,00, ,1 3,5 3,3,4 32,9,,00 ϑ i 2 C,00,0 3, 5 4,1 2, 2,0 2,5 1 2,00 0 3, ,9 32,5 31,4,4 29, 2,9 1, 2, ,,9 33,5 32,2,3,00, ,4 3,3,5,0 32, 31,,00,00,, ,1, 3,5,,3 33,0,00 1,00 R λ,b = 0,05 m2 K/W (překrytí mazanina mm) R λ,b = 0,05 m2 K/W Plast,00 C C 4 C,00 C 5 C pro upevnění ϑ i,00 C,00,0 3, ,0 22,1 21,3,,0 2 2, ,0 24, 23, 22, 21,9 21,1,00,, ,0 2,5,2 23,1 1, ,0 2,2 2,,5,00,, ,3 2,,,, ϑ i C,00,0 3, , 22, 22,3 1, 2, , 2,, 1 1, 2, , 2,5 2,3 2,3,4 24,,00, ,,2 2,9 2, 2,,,,, ,,4 2, 2,,00,00,00 1 1, ϑ i,00 C,00,0 3, 5 5 2,9 2,1,4 24, 23, 1,00 33, 0 0 2,0 2,1 2,3,,0 2 2, , 2, 2, 2,9 2,1,00,, ,0,2 2,1 2,2 1, ,0 33,2 31,,5 2,3,00,, ϑ i C,00,0 3, 5 5 2,1 2,4 2, 2,2,,4, 2, 32,00 3, ,2 2,4 2, 2,1 2,5,, 2,00, ,2,0 2,4 2,, 1,00, ,2 32, 31,,5 29, 2,, ,2, 33,2,9,,,, ϑ i 2 C,00,0 3, , 2,1 2, 2,3 2,9 2,00,, ,3,5 29, 2, 2,1, 2 2,00 32, ,4 32,3 31,4,,00 2, ,4,1 33,0 32,0,3,00,,00, ,4,9,5 33,4 32,4 31,4, 1,00

13 Výkonová data Originální Tacker -systém 14 mm R λ,b = 0, m2 K/W (překrytí mazanina mm) R λ,b = 0, m2 K/W Parkety / koberec,00 C C 4 C,00 C 5 C pro upevnění ϑ i,00 C,00,0 3, ,5,9,3 19, 19,4,00 2,00, , 21,5,9,4, 2, ,4 22, 22,0 21,3,, ,0, 24, 23, 22,3,00,00 1 1, ,5 2,2 2,0,0 24,0,,00 ϑ i C,00,0 3, ,2 23, 23,1 22, 22,1 21,,00 2,00, ,9,1 23, 22,, 1,00, 5 1 2,5 2,5,,0 23, 1 1,, ,0 2,0 2,1,4 24,,00,,00, , 2,3 2,3 2,4, 1,00, ϑ i,00 C,00,0 3, 4 3,,0 23, 1,, 2 2,00 32, 3, ,2 2,5,9,3 24,,00 2,00, , 2,0 2,2 2,5,9,4, 2, ,4 2,5 2, 2,0 2,3,, ,0, 29, 2, 2,0 2,3,00 1 1, ϑ i C,00,0 3, ,9 2,4 2,0,,3,0 2, 0, , 2,9 2,3 2, 2,4 2,0,00 32, ,2 2, 2,0 2,5 2,0,, 2, ,,,0 2,5 2,0 1, ,4 32,3 31,3,4 29, 2,9.00,00 1 1, ϑ i 2 C,00,0 3, ,2 2, 2,4 2,1 2, 2,5,00,00 2, , 2,3 2,9 2,, 2,00 0, 2 4 4,,1 29, 2, 1, 2, ,2 32,3,,1 29,,00 2, , 33, 32,,5,00,,00, R λ,b = 0, m2 K/W (překrytí mazanina mm) Tepelný odpor podlahové krytiny R λ,b = 0, m2 K/W Koberec,00 C C 4 C,00 C 5 C pro upevnění maximální střední ϑ i,00 C,00,0 3, ,0,5,1 19, 19,3 1,9, 2, ,4 21, 21,2,,2 19, 1,, 2, , 22,3 21, 21,2,,00, ,1 24,2 22, 22,1 21,5,,, ,4,4 23, 22,4,00 1, ϑ i C,00,0 3, 3 22, 22,4 22,0 21, 21,4,00 2, 32, 3, , 24,0 23,1 22, 22,3 2, 31, 9 2 5,9,3 24, 23,,, 2, ,3 2,5,,1 24,0 1 1, , 2, 2, 2,1,5,,00,00 ϑ i,00 C,00,0 3, , 23, 2,00 0, ,0,5,1 24,, 2, ,4 2, 2,2,,2 24, 1,, 2, , 2,0 2,3 2, 2,2,,00,00, ,1 2,4 2, 2,1 2,5,,, ϑ i C,00,0 3, ,1,,4,1 24,,00, ,, ,5 2,0 2, 2,2,9, 1,, 2 2, 31,, ,9 2,3 2, 2,3 2, 2,5 1, 2,00, ,2 29,5 2,9 2,3 2, 2,3,, 2, 9 0 3,,0 2, 2,2 1 1, 2 ϑ i 2 C,00,0 3, ,5 2,2 2,9 2, 2,5 2,3 2,00 3, ,9 2,5 2,1 2, 2,5 2,2 2,00,00 3 3, ,3 29, 2, 2,5 2,1,00,00 2, 32, ,,4 2,9 1,00,00 2, ,0 32,2,9,4,00,00 13

14 Výkonová data Originální Tacker -systém 14 mm R λ,b = 0,00 m2 K/W (překrytí mazanina mm) R λ,b = 0,00 m2 K/W Keramická dlažba,00 C C 4 C,00 C 5 C pro upevnění ϑ i,00 C,00,0 3, ,2 24, 22,4 21,,,00,, , 2,9,4 22,1 1, ,3,,,00, , 2,4,9 24,,00, ,0 33,2,9 2,9 2,3,,,00,00,00 1 1, ϑ i C,00,0 3, , 2,4,3 23, 1, 2 2, ,2 2, 2,3 2,1,2,00, ,, 2, 2,,,00,,, ,1 32, 2,1 2,, 1, ,5,9 32, 29,5 2,1,,,, ϑ i,00 C,00,0 3, , 2,5 2,5,,0,00, 2,00, , 2,5 2,4 2,,,00,, ,,4 2,0 2,1, 1, ,1,0 32,3, 29,5 2,3,,00, , 3,1,1 32,4,9 29,,00, ϑ i C,00,0 3, ,5 2,5 2, 2,0 2,4,9, 2, 33, ,1, 29, 2, 2,0 2,2 1,00 2, , 33,0 31,,4 2,5 1, ,2,1 33,5 32,1,9 29,,00,,,00, , 3,3,4 33, 32,3,00 1,00 ϑ i 2 C,00,0 3, 0 0,5 29, 2,9 2,3 2, 2,3 2, 32,00 3, ,1,9,1 2,,00, ,,1 32,9 31,,9,0,, ,2 3,3, 33,4 32,3 31,3,, , 3,4 3,,1 33, 32,,,00 1 1, R λ,b = 0,05 m2 K/W (překrytí mazanina mm) R λ,b = 0,05 m2 K/W Plast,00 C C 4 C,00 C 5 C pro upevnění ϑ i,00 C,00,0 3, ,5 21, 21,0,4 19,,00,,00 2, ,3 24,2 22,3 21,,9, 1,00, ,2, 24, 23, 22, 22,0,00 1, ,5 2,2,0 23,1,,00, , 2, 2,3,1,00,00,00 1 1,00 ϑ i C,00,0 3, ,3 23, 22,, 2 2, 31, ,2 2,2,3, 2, , 2,,9,1,00,,, ,9 29,5 2,3 2,2 2,2,4 1, , 29, 2,5 2,4 2,5,00,, ϑ i,00 C,00,0 3, ,5,,2 24, 23, 2,00,00, ,4 2,5 2, 2,0,4 24,,00,,00 2, ,3 2,2 2,3 2,,9, 1,00, ,2, 29, 2, 2, 2,0,00 1 1, ,0 32,5,0 2,9 2,1,,00,00 ϑ i C,00,0 3, , 2,1 2,5 2,1,,3 1,00, 2, 3, , 2, 2,1 2,4 2,9 2,4 1, 2,00, ,,5 29, 2, 2,1 2,5 1,00 2, ,5 32,2,1 2,,00,,00, ,3 33, 32,,5 29, 1,00 ϑ i 2 C,00,0 3, ,9 2,4 2,9 2,5 2,1 2, 2,00 31,, 5 5 5,9,1 29,5 2,9 2,4 2,0 1, , 31,,3 29,,00,00 2, , 33,5 32,5 31,,,1,, 1 1 3,,2,0 32,9 32,0 1 1, 14

15 Výkonová data Originální Tacker -systém 14 mm R λ,b = 0, m2 K/W (překrytí mazanina mm) R λ,b = 0, m2 K/W Parkety / koberec,00 C C 4 C,00 C 5 C pro upevnění ϑ i,00 C,00,0 3, , 21,2,,1 19, 19, , 31, , 21,9 21,3,,2,00,00 2 2, ,0 22,4 21, 21,2 1, ,4,3 22, 22,1, , 2,, 24, 23,,,00 ϑ i C,00,0 3, ,9 22,4 22,0 21,, 2,00,, 1 3 4,5 24, 23, 23,1 22, 1, 2, ,0 2,1,4 24, 23,,00 2, ,5 2,5 2,,9,2,,, ,0 2, 2,9 2,0 2,2,5,00 1 1, ϑ i,00 C,00,0 3, ,3 24, 23,,00 3, 4 0 2, 2,2,,1 24, 1 2 2, ,4 2, 2,9 2,3,,2,00, 2 2, ,2 2,4 2, 2,2 1, ,4,3 2,5 2, 2,1,00, ϑ i C,00,0 3, , 2,2,,5,2 2, 31, 3,, ,2 2, 2,1 2, 2,2,9,00 2, , , 2,4 2, 2,3 2, 1,00, 2, ,3,4 29, 2,3 2, 1 1,, , 31,,9,1 2,,00,,00,00 ϑ i 2 C,00,0 3, ,0 2, 2,3 2,0 2, 2,5,,,, 4 29, 2, 2,2 2, 2,5 1,00,00 2 2,00 32,00 3, ,5 2,9 2,5,00 2,00, ,,5,00,00, 2, ,2 33,2 32,4 31,,4,, 2 R λ,b = 0, m2 K/W (překrytí mazanina mm) R λ,b = 0, m2 K/W Koberec,00 C C 4 C,00 C 5 C pro upevnění ϑ i,00 C,00,0 3, 1 5 4,,3 19,9 19,5 19,1 1, 1,00 2,, ,1 21,5 21,0,5,1 19,,00 2, , 22,1 21,5 21,0,5,00,00, 2, , 23, 23,1 22,5 21,9 21,4 1, ,,0 24,2 22,,00,,00 ϑ i C,00,0 3, , 21,9 21, 21,3, 2 33, 3, , 22,9 22,5,00,00 2, 32, ,,0 1,00,00 2, ,9 2,1,5, ,1 2,3 2,5,9,2 24,,,, ϑ i,00 C,00,0 3, , 22,9 2, 32,00 3,00, ,,3 23, 1,00 2,,00 33, ,1 2,5 2,0,5,1 24, 1,00 2, ,3 2, 2,1 2,5 2,0,5,00,00, 2, , 2, 2,1 2,5 2,9 2,4 1,00 ϑ i C,00,0 3, ,9,,3,0 24, 24, 2,00,,00 3, 4 3 2,2 2, 2,4 2,1,,5 2, 32,00 3, , 2,0 2,5 2,1 2, 2,3 2 2, , 2, 2,1 2, 2,2 1,00 2, ,4 29, 2,5 2,0 1 1, ϑ i 2 C,00,0 3, ,4 2,1 2, 2, 2,4 2, , 2,3 2,0 2, 2,4 2,1 2,,, 3 4,0 29, 2, 2,3 2,0,, ,3,,2 29, 2, 1,, , 31,3,,2 29,,00,00,00,

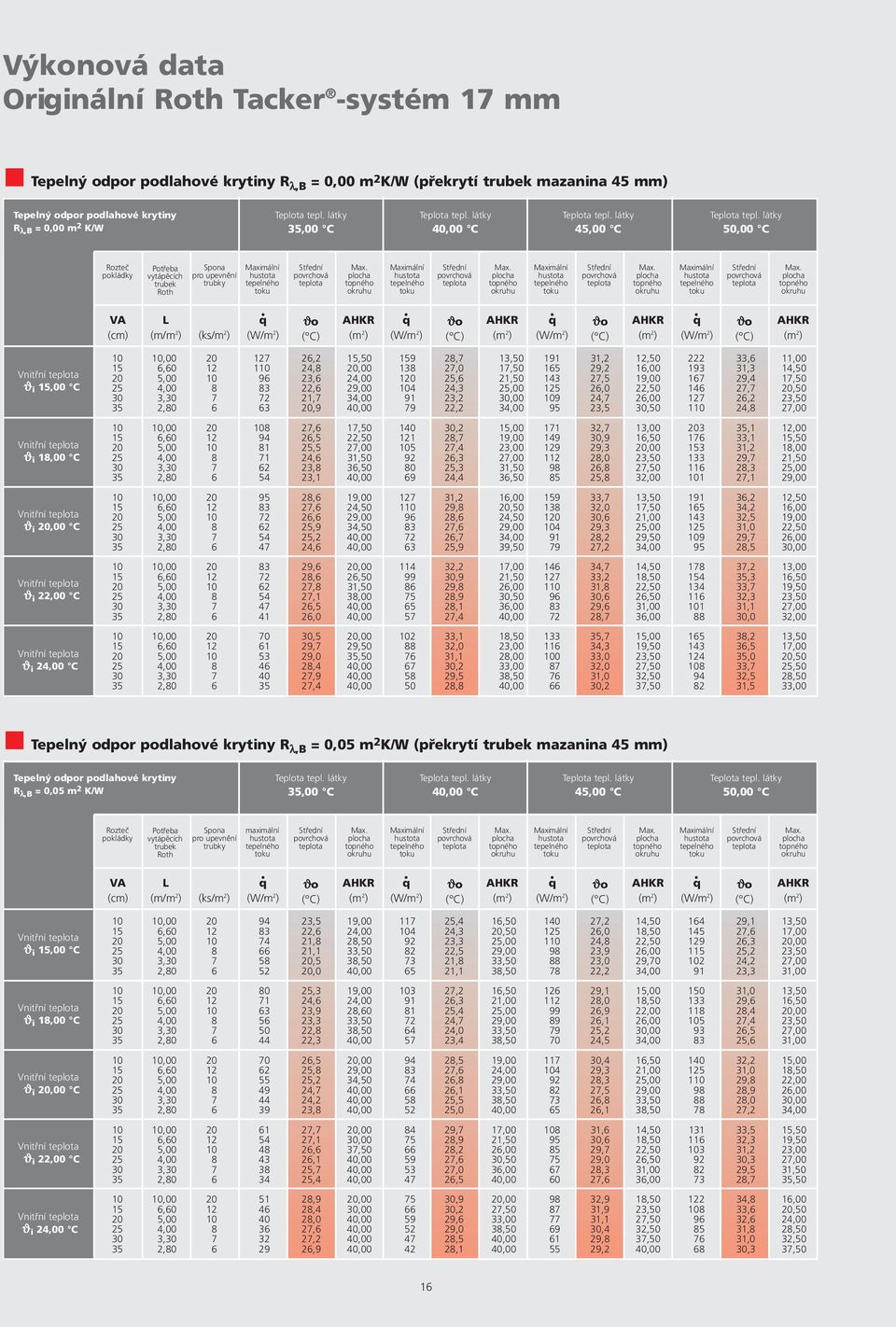

16 Výkonová data Originální Tacker -systém 1 mm R λ,b = 0,00 m2 K/W (překrytí mazanina mm) R λ,b = 0,00 m2 K/W,00 C C 4 C,00 C pro upevnění ϑ i,00 C,00,0 3, ,2 24, 23, 22, 21,,9,, , 2,0,,00, ,5 2,0 24,, 1,00 2,00, , 31,3 2, 2,2 24,, 2,00 ϑ i C,00,0 3, , 2,5,5 24, 23, 23,1 2,00 31, 3, ,2 2, 2,4 2,3,3,00 2,00 31, 3, ,,9 2,0 2,, 1,,00 2, 32, ,1 33,1 29, 2,3 2,1,00,,00 ϑ i,00 C,00,0 3, , 2, 2,,9,2 24,, , 2, 2, 2,,9 1,00, , 32,0, 2,2 2,2, ,2,2 32,5 29, 2,5, 1,00 2,00,00 ϑ i C,00,0 3, , 2, 2, 2,1 2,5 2,0,00 2, 31, 3, ,2,9 29, 2,9 2,1 2,4 2,00, 3, , 33,2 31,, 29, 2, 2, 0 3, ,2,3 33, 32,3,0 1, 2,00 32,00 ϑ i 2 C,00,0 3, 0 1 4,5 29, 2,4 2,9 2,4,00 2, ,1 32,0,2 29,5 2, 2,00 3, ,,3 33,0 32,0,2,00 2, 32, 3, ,2 3,5,0 33, 32,5,, 2, R λ,b = 0,05 m2 K/W (překrytí mazanina mm) R λ,b = 0,05 m2 K/W,00 C C 4 C,00 C pro upevnění maximální ϑ i,00 C,00,0 3, , 21, 21,1,5,0 2 2, 33, 3, ,4 22,5 21, 21,1 1,,,00 33, 3, ,2 2,0 24, 2, , 2,3,2 24,2,00 2,00 0 ϑ i C,00,0 3, ,3 24, 22, 22,3 2 2,0 33, 3, ,2 2,3,4 24, 24,0 1,,00 33, 3, ,0 2,9 2,1,2,00 2,00, , 2,4 2,4 2,5, 1,,00 2,00 0 ϑ i,00 C,00,0 3, 0 2 2,5,,2 24, 24,2 23,,00, ,5 2, 2, 2,1,5,0 2 33, 3, ,4 2,3 2,5 2, 2,1 1,,00 33, 3, ,2 29, 2,9 2,0 2,2,00 2,00,00 3 ϑ i C,00,0 3, , 2,1 2, 2,1,,4,00,00 3, , 2,9 2,2 2, 2,0 2,5 2,00, 3, ,, 29, 2,3 2, 2, 0 3, ,5 32,3,3 29,5 2,, 2,00 31,, ϑ i 2 C,00,0 3, ,9 2,4 2,0 2, 2,2 2,9,00,00 5 4,9,2 29, 2,5 2,1,00 2, 3, ,9,4 29, 2, 32, 3, 2 9 5, 33, 32, 31,,3 1,00, 2 2, 32, 3, 1

17 Výkonová data Originální Tacker -systém 1 mm R λ,b = 0, m2 K/W (překrytí mazanina mm) R λ,b = 0, m2 K/W,00 C C 4 C,00 C pro upevnění ϑ i,00 C,00,0 3, 2 5 4,,4 19,9 19, 19,2 1,9,00,00, ,1 21, 21,1,,2 19,,00 2, 0, , 21, 21,1, 2, 31,, , 22, 22,0 21,5,00 2, 32, 3, ϑ i C,00,0 3, , 22,3 21,9 21, 21,4,00, , 22, 22,3,00 2, 33,0 3, 3 0 4,,0 24,0 23, 23,1,00, 2 3 3, ,9 2,2,,0 24,0 2,,, 3, ϑ i,00 C,00,0 3, ,,00, ,,4 24, 24,2,00,00, 1 5 2,1 2, 2,1,,2 24,,00 2, 0, ,4 2, 2,2 2, 2,1, 2, 31,, ϑ i C,00,0 3, ,9,,3,1 24,,00, ,3 2,9 2,5 2,1,,,00,00 3, , 2,1 2, 2,2 2, 2,4,00 2,00 32, 3, , 2,2 2, 2,3,00 2, 33, 3, ϑ i 2 C,00,0 3, ,4 2,1 2,9 2, 2,5 2,3,00, , 2,4 2,0 2, 2,5 2,2,00,00 5 4,1 29, 2, 2,4 2,1,00 2, ,4,,3 29,,00,,00, 3 1

18 ZÁRUKA Poskytnutí záruky Pro originální Tacker systém platí ručení a záruční podmínky podle záručních dokladů, přiložených k produktům. ZÁRUČNÍ DOKAD plošné vytápěcí a chladící systémy systémy instalace 1. V průběhu let od instalace, nejdéle však 1/2 roku po dodání komponentů systému poskytujeme podle naší volby bezplatně náhradu produktů nebo opravu a nahradíme poškození, jestliže vzniknou na námi dodaných komponentech systému škody, které byly způsobeny chybami materiálu nebo výroby. Výjimku z toho tvoří mechanicky pohyblivé součásti a produkty, a dále elektrické a elektricky poháněné díly a produkty, na které poskytujeme během časového období měsíců od instalace uvedené záruční výkony v případě závad materiálu nebo výroby. 2. Předpokladem pro tyto záruky jsou: a. výhradní použití a montáž všech komponentů systému, patřících k příslušnému plošnému vytápěcímu systému / instalačnímu systému, b. prokazatelné dodržení odpovídajících návodů k projektu, montáži a obsluze, platných v době montáže, c. dodržení norem a nařízení, platných pro toto dílo a v úvahu přicházejících vedlejších prací v souvislosti s dotyčným plošným vytápěcím systémem / systémem instalace, d. instalační firma a firmy montážních / demontážních řemesel jsou vždy uznávanými a autorizovanými odbornými firmami a tyto firmy poskytly s názvem a podpisem potvrzení na tomto dokladu, e. bezodkladné zpětné zaslání duplikátu kompletně vyplněného záručního dokladu naší firmě, f. okamžité ohlášení škody při současném zaslání záručního dokladu naší firmě, g. zjištění nároku během záruční lhůty. Proti nárokům z tohoto příslibu jsme rozšířeným pojištěním odpovědnosti podniku a pojištěním odpovědnosti za výrobek pojištěni nejvyšší hranicí plnění částkou Euro 0.000,- za osobní a věcné škody na každou pojistnou událost. Touto zárukou zůstávají nedotčeny zákonné předpisy na ochranu spotřebitele. Uvedená záruka se týká: Stavebního objektu: Stavebníka: Instalováno bylo průmyslové plošné vytápění vytápění sportovních a pružných podlah Originální -Tacker systém systém nosných prvků systém pro suchou instalaci vytápění volných ploch stěnové vytápění vytápění a chladící systém systémy instalace připojovací systém topných těles systém pro užitkovou teplou vodu Dodány a namontovány byly kompletně komponenty systému, patřící vždy ve dni montáže k příslušnému plošnému vytápěcímu systému, resp. k příslušného systému instalace. Plošný vytápěcí systém: Uložená m 2 Připojovací systém topných těles: Počet přípojek topných těles kusů Systém užitkové teplé vody: Počet odběrových přípojek kusů Odborná topenářská firma: Podpis Razítko Datum instalace Montážní / demontážní podnik: Podpis Razítko Datum zhotovení Uvedení do provozu: Podpis Razítko Datum zhotovení Podpis Razítko Datum uvedení do provozu ROTH WERKE BUCHENAU Telefon (0 4 ) Postfach 21, 2 Dautphetal Telefax (0 4 ) service@roth-werke.de ROTH WERKE GMBH Am Seerain 2, 232 Dautphetal Tel. (04) , Fax (04) Hotline (04) service@roth-werke.de APHATEC-CZ s.r.o. nám.republiky, Brno Tel. + (0) Fax + (0) info@homecomfort.cz Mat.-Nr.: B Technické změny vyhrazeny.
