1 Kritéria pro posouzení stupně opotřebení či poškození pronajímaných výrobků Kritéria posuzování nájemního materiálu Vydání: 05/ Strana 1 z 16

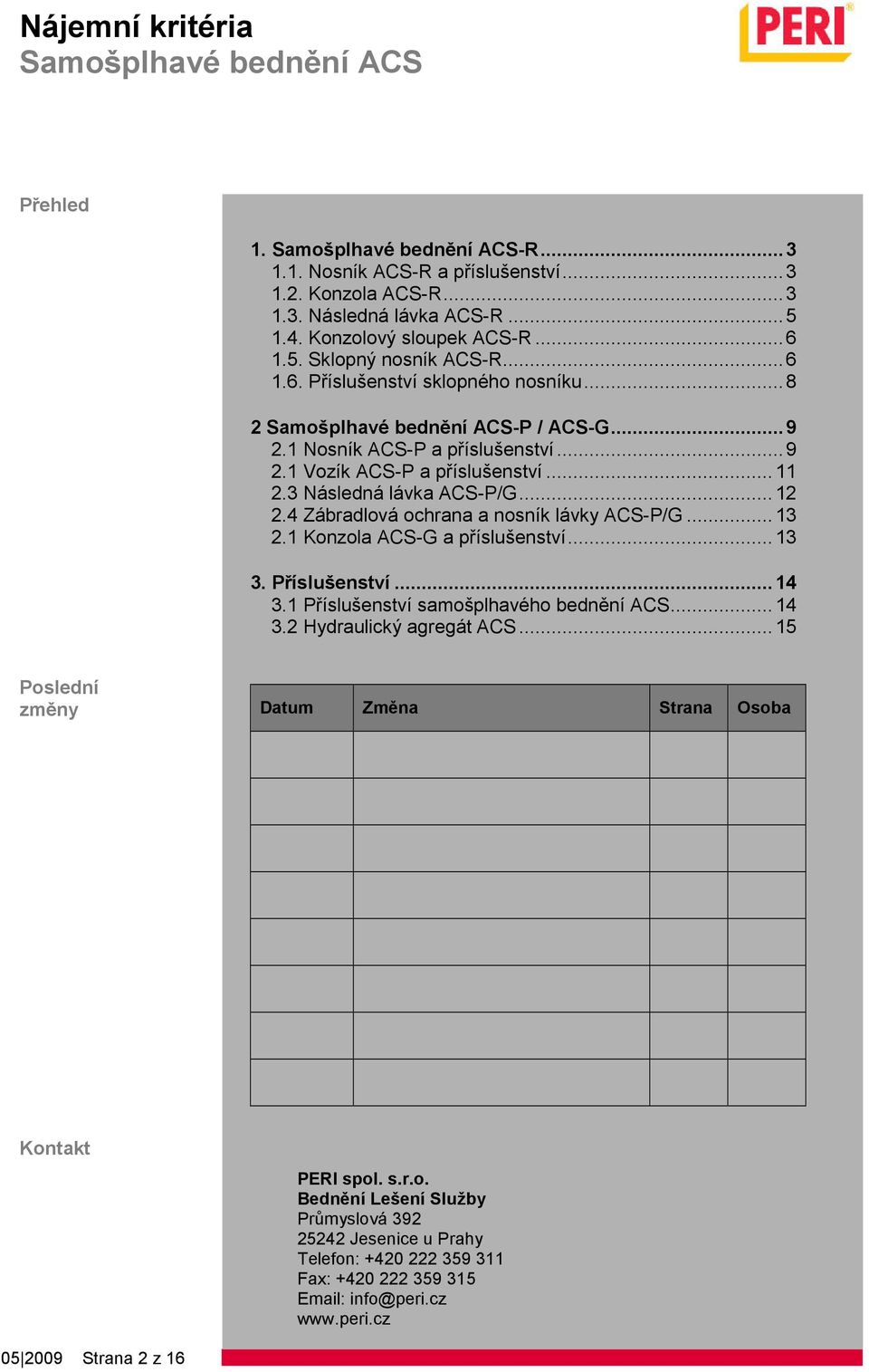

2 Přehled 1. -R Nosník ACS-R a příslušenství Konzola ACS-R Následná lávka ACS-R Konzolový sloupek ACS-R Sklopný nosník ACS-R Příslušenství sklopného nosníku P / ACS-G Nosník ACS-P a příslušenství Vozík ACS-P a příslušenství Následná lávka ACS-P/G Zábradlová ochrana a nosník lávky ACS-P/G Konzola ACS-G a příslušenství Příslušenství Příslušenství samošplhavého bednění ACS Hydraulický agregát ACS Poslední změny Datum Změna Strana Osoba Kontakt PERI spol. s.r.o. Bednění Lešení Služby Průmyslová Jesenice u Prahy Telefon: Fax: info@peri.cz Strana 2 z 16

3 1 -R Úvodní poznámky - Ocelové díly nesmějí být prohnuté, deformované a ani prasklé - Pohyblivé a mechanické ocelové musejí být plně funkční - Svary nesmějí být prasklé - Všechny ocelové díly musejí být čisté (tzn. bez zbytků betonu) - Na ocelových dílech nesmí být nic navařeno ani z nich nesmí být nic upáleno - V důsledku stavebních opatření nesmí dojít k úpravě ani změně ocelových dílů - Před výdejem materiálu musejí být všechna místa připojení zdvihacího zařízení uzavřena zátkami 1.1. Nosník ACS-R a příslušenství Nosník - deformovaný Vozík ACS, kompletní - deformovaný - pravoúhlý čep - sloupové táhlo Mechanický pohon - přetížený Č. výr Č. výr vyběhané ozubené kolo - překroucený pohon Hydraulický pohon - vadný kontrola firmou Tries Fakturace dle skutečných nákladů 1.2. Konzola ACS-R 1,2.1 Vertikální výztuha ACS - deformovaná, ohyb ( c) - ohnutá nebo chybějící třmen, spony - čep - závlačka - šroub FL-RD narovnejte nebo přivařte nový díl Svařování drobného materiálu Č. výr Č. výr Č. výr Strana 3 z 16

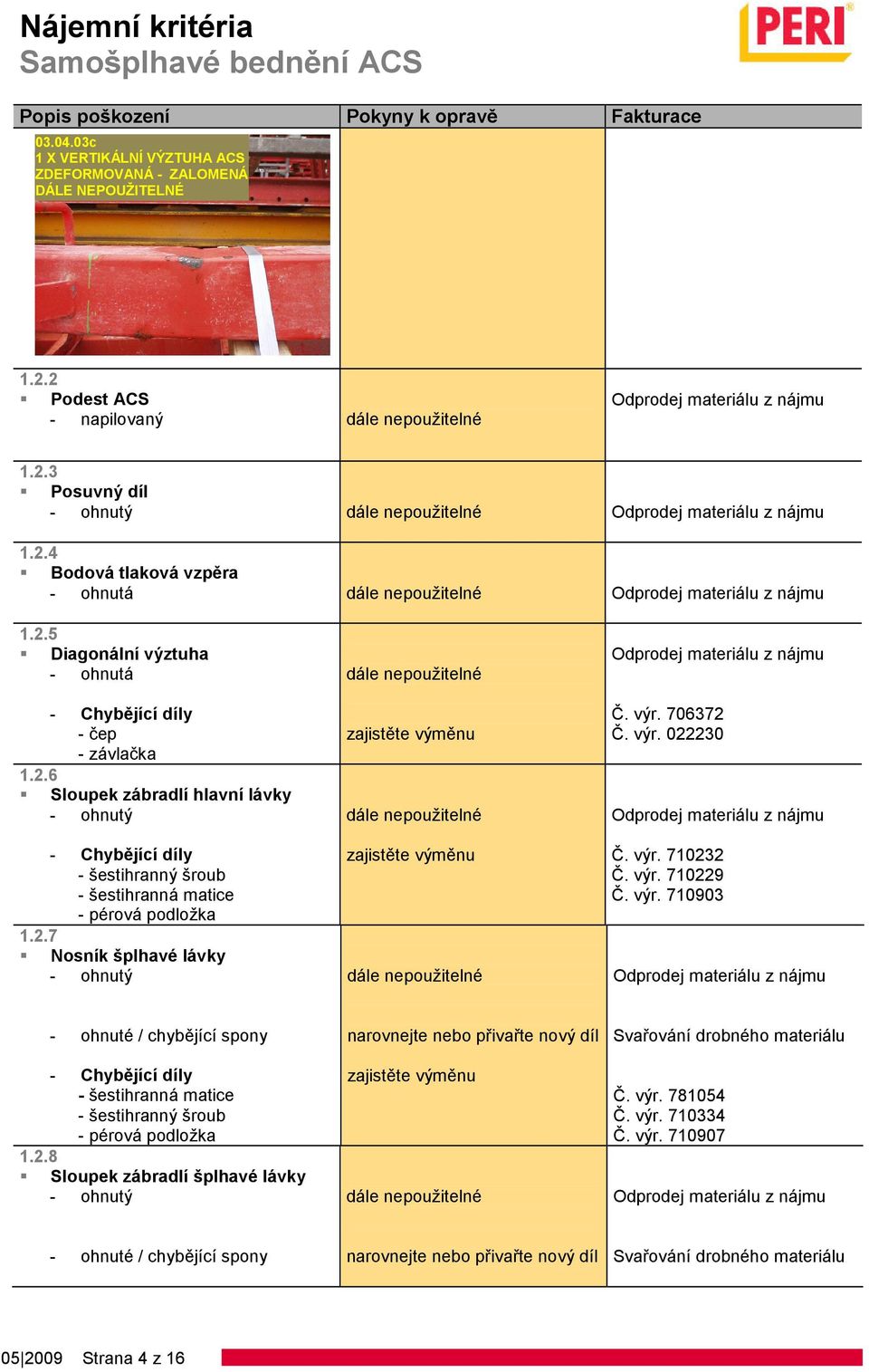

4 c 1 X VERTIKÁLNÍ VÝZTUHA ACS ZDEFORMOVANÁ - ZALOMENÁ DÁLE NEPOUŽITELNÉ Podest ACS - napilovaný Posuvný díl Bodová tlaková vzpěra - ohnutá Diagonální výztuha - ohnutá - čep - závlačka Sloupek zábradlí hlavní lávky Nosník šplhavé lávky Č. výr Č. výr Č. výr Č. výr ohnuté / chybějící spony Sloupek zábradlí šplhavé lávky narovnejte nebo přivařte nový díl Svařování drobného materiálu Č. výr Č. výr Č. výr ohnuté / chybějící spony narovnejte nebo přivařte nový díl Svařování drobného materiálu Strana 4 z 16

5 - šestihranný matice Č. výr Č. výr Úhelník pro lešení ACS - podložka Č. výr Č. výr Č. výr Následná lávka ACS-R Nosník následné lávky - ohnuté / chybějící spony Nosník následné lávky 360 narovnejte nebo přivařte nový díl Svařování drobného materiálu Č. výr Č. výr ohnuté / chybějící spony Sloupek následné lávky narovnejte nebo přivařte nový díl Svařování drobného materiálu Č. výr Č. výr Č. výr Rozteč mezi profily U dle tolerance -> viz Kritéria pro ocelovou závoru Č. výr Č. výr Strana 5 z 16

6 1.3.4 Sloupek zábradlí následné lávky - ohnuté / chybějící spony 1.4. Konzolový sloupek ACS-R narovnejte nebo přivařte nový díl Svařování drobného materiálu Č. výr Č. výr Dlouhý sloupek konzoly - ohnutá nebo chybějící patka / spona Sloupek konzoly narovnejte nebo přivařte nový díl Svařování drobného materiálu - ohnuté / chybějící spony 1.5. Sklopný nosník ACS-R narovnejte nebo přivařte nový díl Svařování drobného materiálu Č. výr Č. výr Sklopný nosník Chybí stojina namontujte novou stojinu Č. výr destička L = Sklopný nosník Chybí čep namontujte nový čep Č. výr Čep se sponou Č. výr závlačka FS 4/ Sklopný nosník Zkrácený, naříznutý, napilovaný oprava není možná, Strana 6 z 16

7 1.5.4 Sklopný nosník deformovaný oprava není možná Sklopný nosník ohnutý proveďte kontrolu podle tabulky tolerancí Pokud je mimo toleranci,, odprodej materiálu z nájmu Výrobek Sklopný nosník Silná osa Povolená odchylka v mm Dále nepoužitelné v mm Slabá osa Povolená odchylka v mm Dále nepoužitelné v mm 270 do 4,9 od 5,0 do 7,9 mm od 8,0 mm 380 do 4,9 od 5,0 do 7,9 mm od 8,0 mm 255 ACS do 4,9 od 5,0 do 7,9 mm od 8,0 mm 365 ACS do 4,9 od 5,0 do 7,9 mm od 8,0 mm Sklopný nosník t = odchylka slabá osa Referenční oblast hodnot silná osa slabá osa Strana 7 z 16

8 1.5.6 Sklopný nosník Rozteč mezi U profily v toleranci Nefakturuje se mimo toleranci Cena opravy nájemního materiálu Rozteč mezi profily U 86 mm + 4 mm - 2 mm 1.6. Příslušenství sklopného nosníku Šroubový adaptér - čep - závlačka - podložka Šroubový adaptér čep - závlačka - podložka Upevňovací očko ohnuté Č. výr Č. výr Č. výr Č. výr Č. výr Č. výr Č. výr Č. výr Č. výr Č. výr Č. výr Č. výr Strana 8 z 16

9 1.6.4 Adaptér sklopného nosníku - čep 30 - čep 25 - závlačka 5/1 - závlačka 4/1 Č. výr Č. výr Č. výr Č. výr Stavěcí vřeteno - ohnuté 2 -P / ACS-G 2.1 Nosník ACS-P a příslušenství Nosník ACS-P - ohnuté spony zajistěte opravu Rovnání drobného materiálu - ohnutá část nosníku U kolejnice - vypálené díry zajistěte opravu? Rovnání drobného materiálu t OHNUTÁ ČÁST NOSNÍKU U KOLEJNICE OPRAVA a Nosník 230 ACS-P, hořákem propálené díry Strana 9 z 16

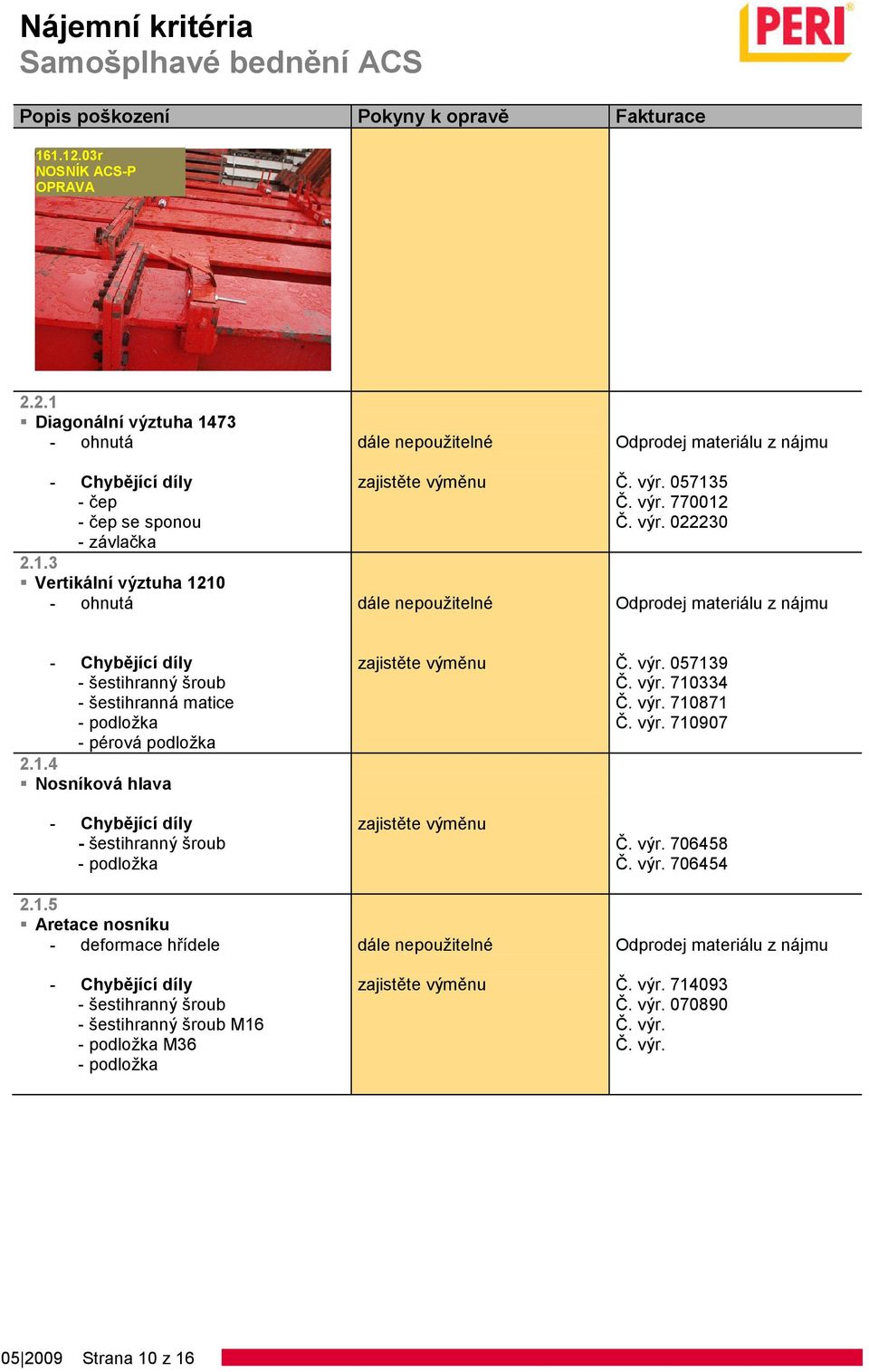

10 r NOSNÍK ACS-P OPRAVA Diagonální výztuha ohnutá - čep - čep se sponou - závlačka Vertikální výztuha ohnutá Č. výr Č. výr Č. výr podložka Nosníková hlava - podložka Aretace nosníku - deformace hřídele M16 - podložka M36 - podložka Č. výr Č. výr Č. výr Č. výr Č. výr Č. výr Č. výr Č. výr Č. výr. Č. výr Strana 10 z 16

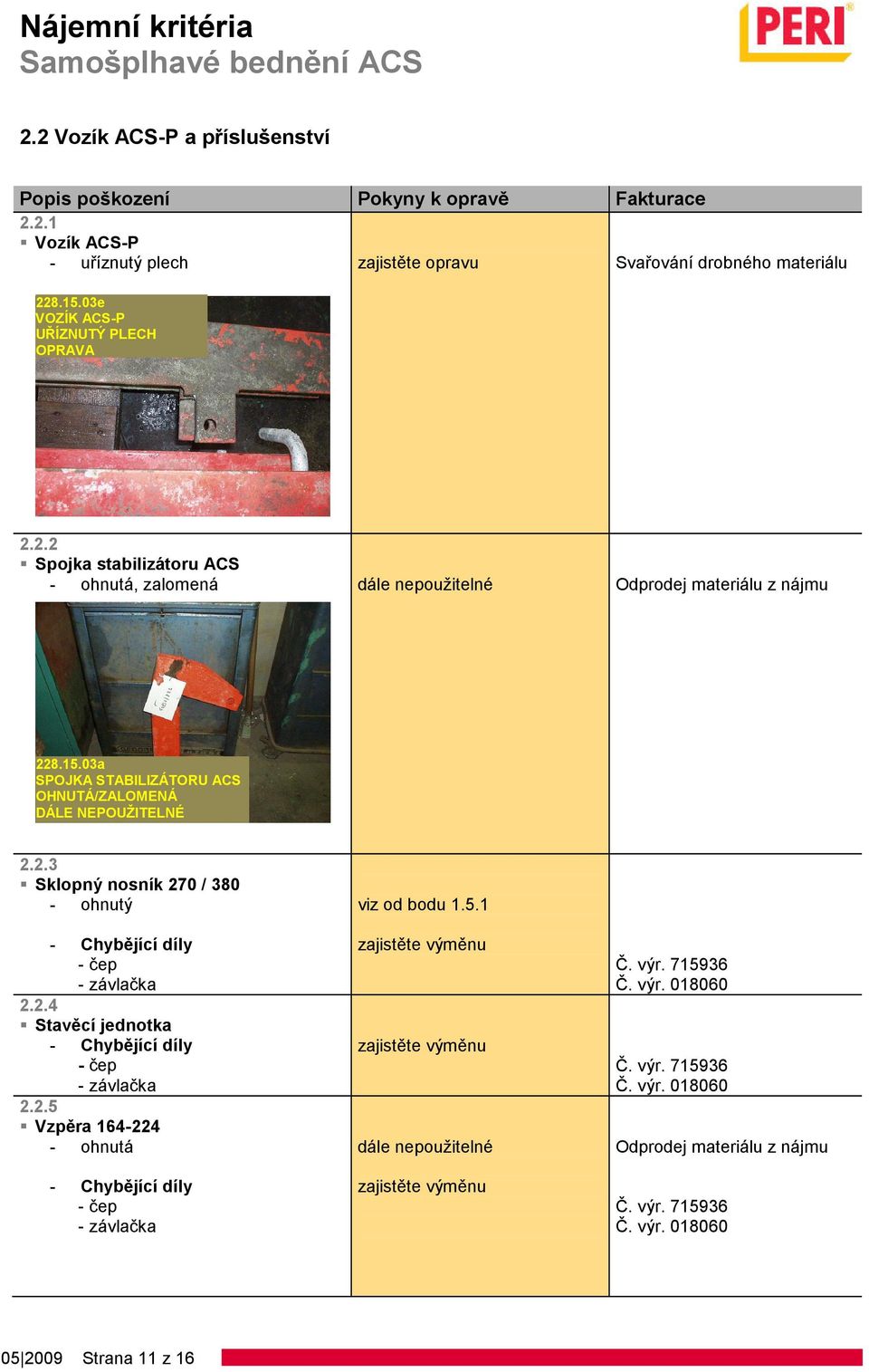

11 2.2 Vozík ACS-P a příslušenství Vozík ACS-P - uříznutý plech zajistěte opravu Svařování drobného materiálu e VOZÍK ACS-P UŘÍZNUTÝ PLECH OPRAVA Spojka stabilizátoru ACS - ohnutá, zalomená a SPOJKA STABILIZÁTORU ACS OHNUTÁ/ZALOMENÁ DÁLE NEPOUŽITELNÉ Sklopný nosník 270 / čep - závlačka Stavěcí jednotka - čep - závlačka Vzpěra ohnutá - čep - závlačka viz od bodu Č. výr Č. výr Č. výr Č. výr Č. výr Č. výr Strana 11 z 16

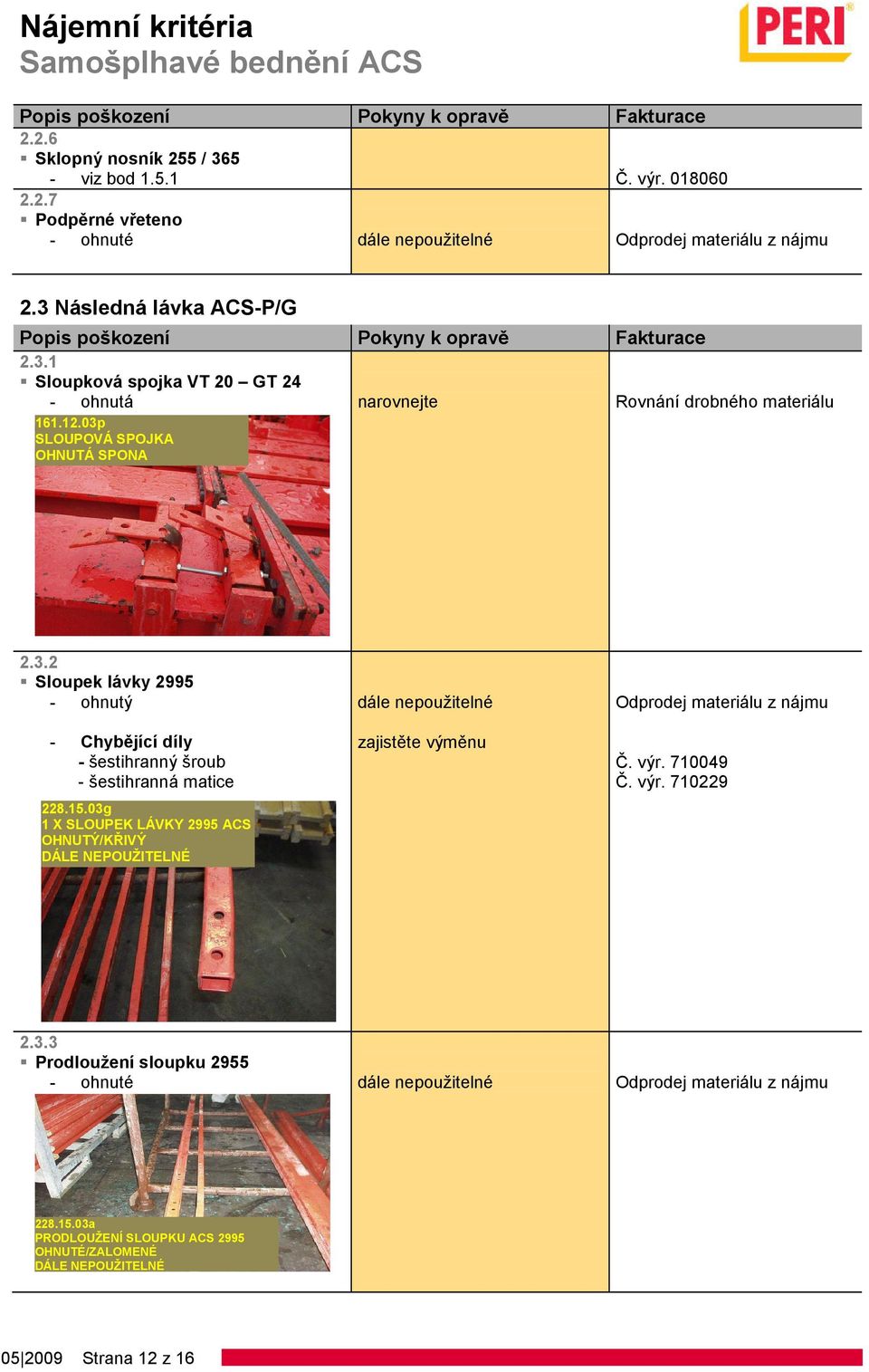

12 2.2.6 Sklopný nosník 255 / viz bod Č. výr Podpěrné vřeteno - ohnuté 2.3 Následná lávka ACS-P/G Sloupková spojka VT 20 GT 24 - ohnutá narovnejte Rovnání drobného materiálu p SLOUPOVÁ SPOJKA OHNUTÁ SPONA Sloupek lávky g 1 X SLOUPEK LÁVKY 2995 ACS OHNUTÝ/KŘIVÝ DÁLE NEPOUŽITELNÉ Č. výr Prodloužení sloupku ohnuté a PRODLOUŽENÍ SLOUPKU ACS 2995 OHNUTÉ/ZALOMENÉ DÁLE NEPOUŽITELNÉ Strana 12 z 16

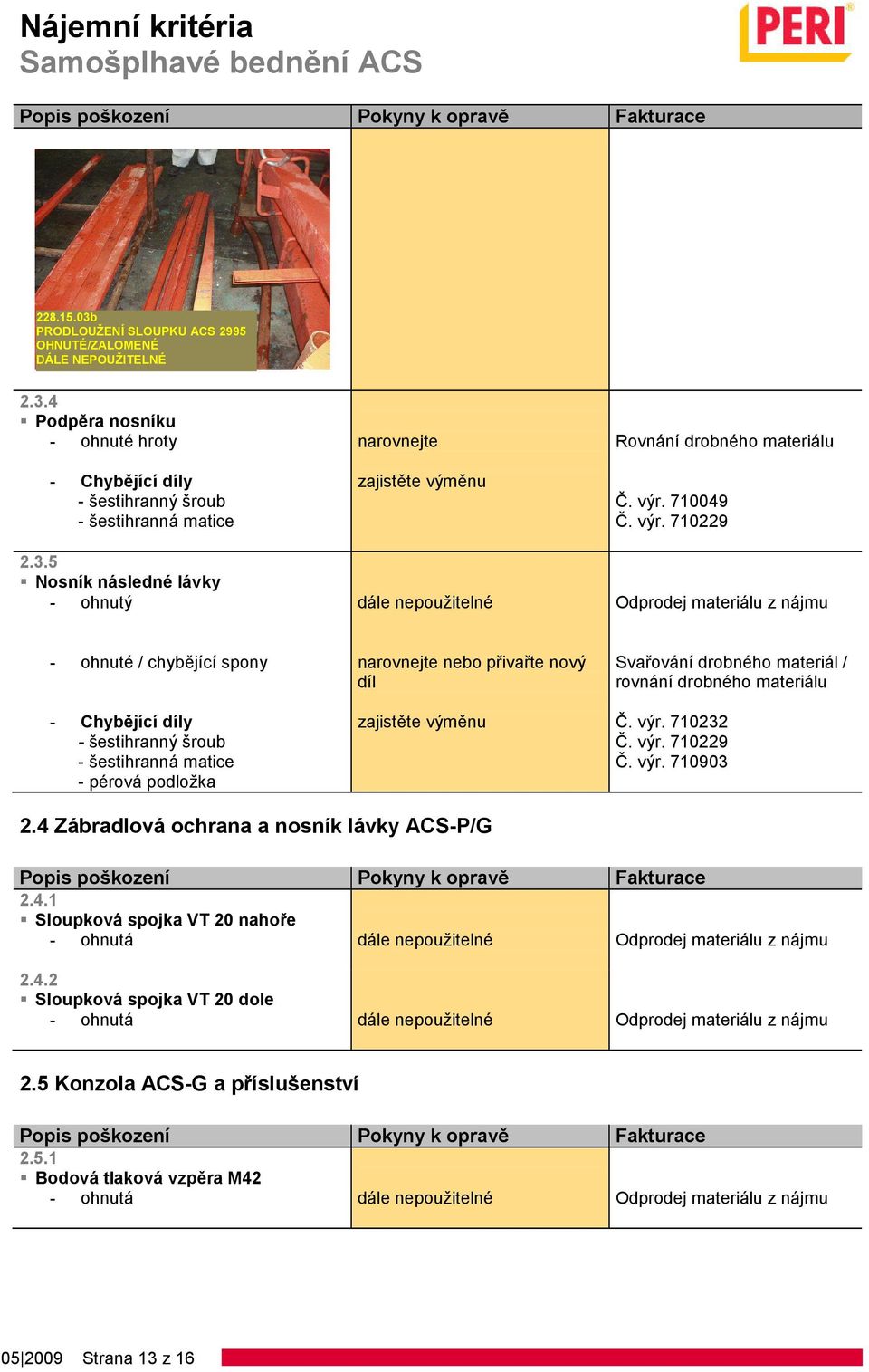

13 b PRODLOUŽENÍ SLOUPKU ACS 2995 OHNUTÉ/ZALOMENÉ DÁLE NEPOUŽITELNÉ Podpěra nosníku - ohnuté hroty Nosník následné lávky narovnejte Rovnání drobného materiálu Č. výr ohnuté / chybějící spony narovnejte nebo přivařte nový díl Svařování drobného materiál / rovnání drobného materiálu Č. výr Č. výr Zábradlová ochrana a nosník lávky ACS-P/G Sloupková spojka VT 20 nahoře - ohnutá Sloupková spojka VT 20 dole - ohnutá 2.5 Konzola ACS-G a příslušenství Bodová tlaková vzpěra M42 - ohnutá Strana 13 z 16

14 3. Příslušenství 3.1 Příslušenství samošplhavého bednění ACS Kolejnice ACS - různě velké špalíky - následně přivařeno a Kolejnice ACS Různě velké špalíky b Následně přivařeno Závora ACS - ohnutá ÚCHYT ZÁVORY KŘIVÝ/OHNUTÝ DÁLE NEPOUŽITELNÉ Strana 14 z 16

15 3.2 Hydraulický agregát ACS Zdvihací zařízení ACS Hydraulické zařízení Strana 15 z 16

16 Strana 16 z 16
