Příslušenství pro centrální střídače SUNNY STRING-MONITOR SSM16-11/SSM24-11

Rozměr: px
Začít zobrazení ze stránky:

Download "Příslušenství pro centrální střídače SUNNY STRING-MONITOR SSM16-11/SSM24-11"

Transkript

1 Příslušenství pro centrální střídače SUNNY STRING-MONITOR SSM16-11/SSM24-11 Návod k instalaci SSM16-24-IA-ICZ Verze 2.0 CZ

2

3 SMA Solar Technology AG Obsah Obsah 1 Informace k tomuto návodu Bezpečnost Použití v souladu s určením Kvalifikace cílové skupiny Bezpečnostní upozornění Symboly na typovém štítku a přístroji Sunny String-Monitor Popis produktu Sunny String-Monitor SSM16-11 / SSM Sledování proudu stringů Pojistky stringů Ochrana proti přepětí Dálkové vybavení Dálkové spouštění prostřednictvím spouště pracovního proudu Dálkové vybavení prostřednictvím podpěťové spouště Typový štítek Obsah dodávky Sunny String-Monitor SSM Sunny String-Monitor SSM Montáž Montáž na podstavec Výběr místa montáže Postavení podstavce Montáž přístroje Sunny String-Monitor na podstavec Montáž na stěnu Výběr místa montáže Montáž přístroje Sunny String-Monitor Návod k instalaci SSM16-24-IA-ICZ

4 Obsah SMA Solar Technology AG 6 Elektrické připojení Přehled oblasti připojení Připojení FV stringů Výpočet maximálního počtu stringů na měřicí vstup Připojení FV stringů k odpojovacím svorkám Připojení FV stringů k DC konektorům SUNCLIX Připojení FV stringů ke konektorům Tyco, MC3 a MC Připojení DC hlavních kabelů Připojení zemnicího kabelu Připojení datového kabelu Volba datového kabelu Připojení kontaktu pláště datového kabelu Připojení datových kabelů k přístroji Sunny String-Monitor Připojení datových kabelů ke střídači Sunny Central Připojení dálkové vypínací spouště DC výkonového vypínače Dimenzování připojovacích kabelů vypínací spouště pracovního proudu Připojení pomocné spouště Připojení kontaktu pro zpětné hlášení Instalace ochrany proti krádeži Uvedení do provozu Bezpečnost Příprava a realizace uvedení do provozu Podmínky pro uvedení do provozu Ukončení datových kabelů Zapsání sériových čísel modulů Piggy-Back pro zpracování dat Vyplnění protokolu o uvedení do provozu Připojení přístroje Sunny String-Monitor Opětovné zapnutí DC výkonového vypínače po spuštění (vypnutí) SSM16-24-IA-ICZ Návod k instalaci

5 SMA Solar Technology AG Obsah 8 Odpojení přístroje Sunny String-Monitor od napětí Konfigurace přístroje Sunny String-Monitor prostřednictvím dataloggeru Sunny Central Control Zorganizování konfigurace Evidence přístrojů Sunny String-Monitor Nastavení parametrů pro sledování proudu stringů Nastavení počtu stringů na měřicí kanál Nastavení skupin Nastavení doby vybavení Nastavení tolerance Nastavení doby monitorování Nastavení nočního vypínání Nastavení ochrany proti krádeži Odečet naměřených hodnot Odečet středních hodnot skupin Zjištění středních hodnot jednotlivých měřicích kanálů Čtení a potvrzování aktuálních hlášení Resetování hlášení Čtení a potvrzování aktuálních hlášení Odečet a potvrzování v historii událostí Konfigurace přístroje Sunny String-Monitor prostřednictvím programu Sunny Data Control Zorganizování konfigurace Evidence přístroje Sunny String-Monitor Nastavení parametrů pro sledování proudu stringů Popis okna programu Nastavení počtu stringů na měřicí kanál Nastavení skupin Nastavení doby monitorování Nastavení doby vybavení Návod k instalaci SSM16-24-IA-ICZ

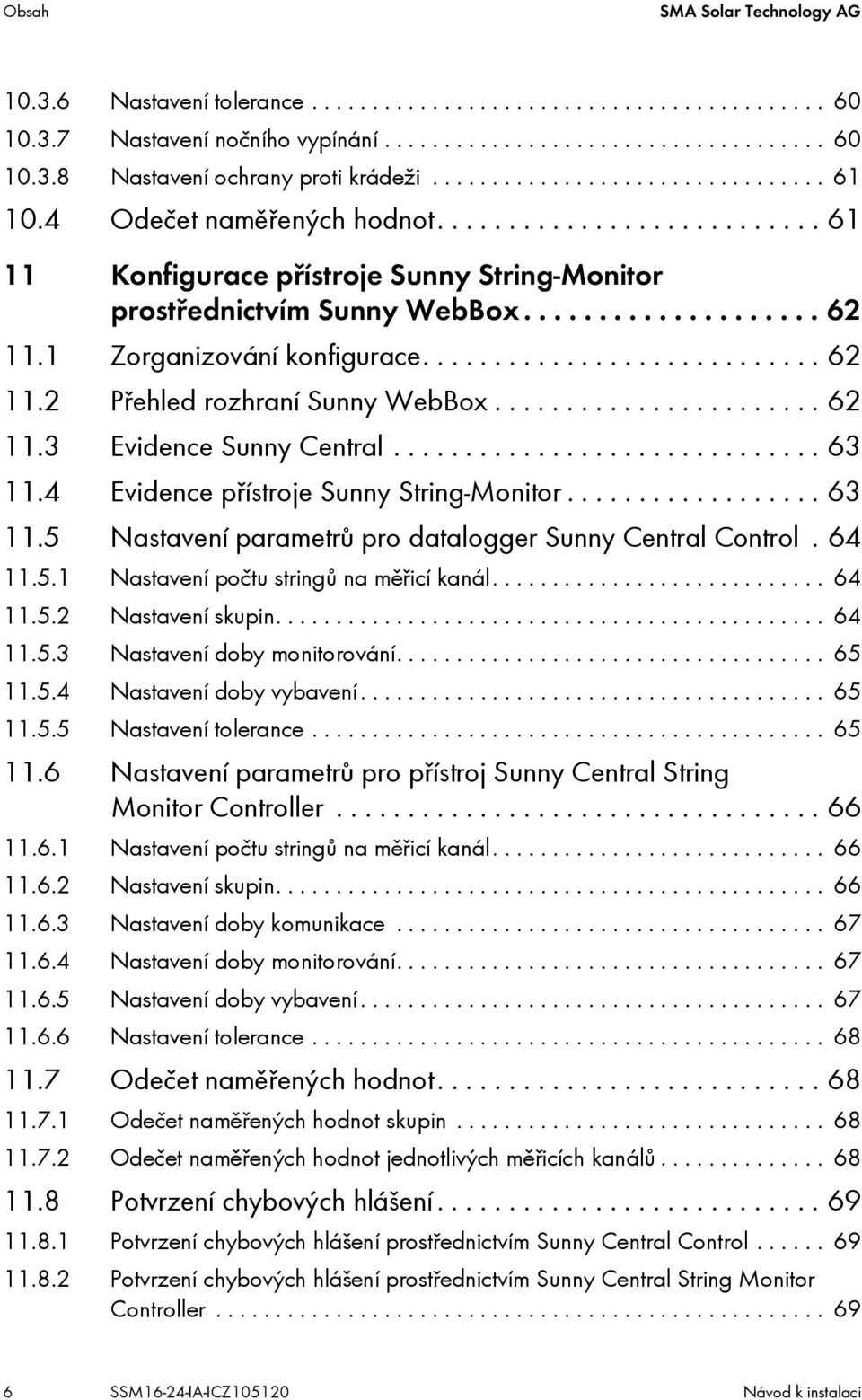

6 Obsah SMA Solar Technology AG Nastavení tolerance Nastavení nočního vypínání Nastavení ochrany proti krádeži Odečet naměřených hodnot Konfigurace přístroje Sunny String-Monitor prostřednictvím Sunny WebBox Zorganizování konfigurace Přehled rozhraní Sunny WebBox Evidence Sunny Central Evidence přístroje Sunny String-Monitor Nastavení parametrů pro datalogger Sunny Central Control Nastavení počtu stringů na měřicí kanál Nastavení skupin Nastavení doby monitorování Nastavení doby vybavení Nastavení tolerance Nastavení parametrů pro přístroj Sunny Central String Monitor Controller Nastavení počtu stringů na měřicí kanál Nastavení skupin Nastavení doby komunikace Nastavení doby monitorování Nastavení doby vybavení Nastavení tolerance Odečet naměřených hodnot Odečet naměřených hodnot skupin Odečet naměřených hodnot jednotlivých měřicích kanálů Potvrzení chybových hlášení Potvrzení chybových hlášení prostřednictvím Sunny Central Control Potvrzení chybových hlášení prostřednictvím Sunny Central String Monitor Controller SSM16-24-IA-ICZ Návod k instalaci

7 SMA Solar Technology AG Obsah 12 Identifikace chyb Signály LED diod Chyba při komunikaci a během provozu Technické údaje Sunny String-Monitor SSM Sunny String-Monitor SSM Kontakt Návod k instalaci SSM16-24-IA-ICZ

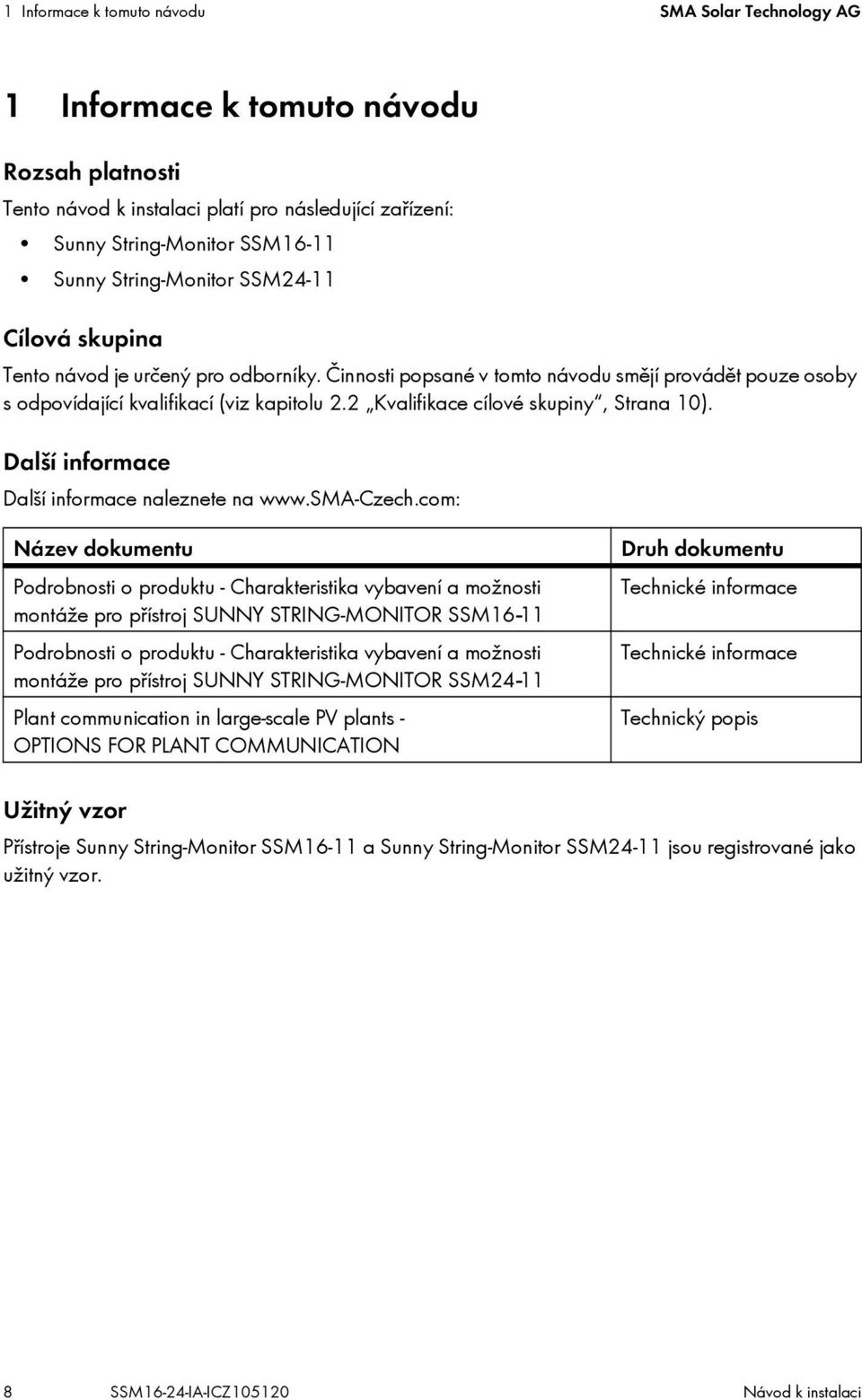

8 1 Informace k tomuto návodu SMA Solar Technology AG 1 Informace k tomuto návodu Rozsah platnosti Tento návod k instalaci platí pro následující zařízení: Sunny String-Monitor SSM16-11 Sunny String-Monitor SSM24-11 Cílová skupina Tento návod je určený pro odborníky. Činnosti popsané v tomto návodu smějí provádět pouze osoby s odpovídající kvalifikací (viz kapitolu 2.2 Kvalifikace cílové skupiny, Strana 10). Další informace Další informace naleznete na Název dokumentu Podrobnosti o produktu - Charakteristika vybavení a možnosti montáže pro přístroj SUNNY STRING-MONITOR SSM16-11 Podrobnosti o produktu - Charakteristika vybavení a možnosti montáže pro přístroj SUNNY STRING-MONITOR SSM24-11 Plant communication in large-scale PV plants - OPTIONS FOR PLANT COMMUNICATION Druh dokumentu Technické informace Technické informace Technický popis Užitný vzor Přístroje Sunny String-Monitor SSM16-11 a Sunny String-Monitor SSM24-11 jsou registrované jako užitný vzor. 8 SSM16-24-IA-ICZ Návod k instalaci

9 SMA Solar Technology AG 1 Informace k tomuto návodu Symboly Symbol Vysvětlení Výstražné upozornění, jehož nerespektování vede bezprostředně k usmrcení nebo k těžkému poranění. Výstražné upozornění, jehož nerespektování může vést k usmrcení nebo k těžkému poranění. Výstražné upozornění, jehož nerespektování může vést k lehkému nebo středně těžkému poranění. Výstražné upozornění, jehož nerespektování může vést ke vzniku věcných škod. Informace, která je pro určité téma nebo určitý cíl důležitá, ale netýká se bezpečnosti. Podmínka, která musí být pro dosažení určitého cíle splněna. Žádoucí výsledek. Nežádoucí výsledek. Po nežádoucím výsledku následuje řešení, pomocí něhož lze dosáhnout žádoucího výsledku. Grafické úpravy Grafická úprava Použití Příklad světleji Hlášení na displeji střídače Prvky softwarového rozhraní Připojení Nomenklatura Hodnota se zobrazuje v poli Energie. tučně Prvky, které je třeba Zvolte položku Nastavení. označit Do pole Minuty zadejte 10. Prvky, které je třeba zadat > Více prvků ke zvolení Klikněte na Nastavení > Datum. [grafické tlačítko/ klávesa] Grafické tlačítko nebo klávesa, na které je potřeba kliknout resp. stisknout. Klikněte na [Další]. V tomto návodu zařízení Sunny String-Monitor SSM16-11 a Sunny String-Monitor SSM24-11 souhrnně označována jako Sunny String-Monitor. Návod k instalaci SSM16-24-IA-ICZ

10 2 Bezpečnost SMA Solar Technology AG 2 Bezpečnost 2.1 Použití v souladu s určením Přístroj Sunny String-Monitor je podružný DC rozvaděč, ke kterému lze paralelně připojit několik stringů, Přístroj Sunny String-Monitor monitoruje vstupní proud stringů, identifikuje výpadky a může tak přispět k minimalizaci ztrát výkonu a energetického výnosu. Obrázek 1: Princip FV systému zapojeného do sítě Položka A B C D E Název FV generátor Sunny String-Monitor Sunny Central Transformátor Veřejná distribuční síť 2.2 Kvalifikace cílové skupiny Jakékoliv práce na zařízení smí provádět pouze personál příslušné technické kvalifikace. Kvalifikací je myšleno, že personál musí mít vzdělání odpovídající vykonávané činnosti a musí být seznámen s obsahem tohoto návodu. 2.3 Bezpečnostní upozornění Dodržujte definované postupy Nedodržování tohoto návodu, definovaných pracovních postupů a bezpečnostních upozornění může vést k těžkému poranění v důsledku zásahu elektrickým proudem. Při provádění veškerých prací musí být dodržen postup popsaný v tomto návodu. Dodržujte všechny bezpečnostní pokyny. Dokumentaci přístroje Sunny String-Monitor a integrovaných komponent uschovejte spolu s dokumentací k FV systému. Musí být kdykoliv k dispozici. 10 SSM16-24-IA-ICZ Návod k instalaci

11 SMA Solar Technology AG 2 Bezpečnost Úraz elektrickým proudem V přístroji Sunny String-Monitor se vyskytují vysoké hodnoty napětí. Práce na přístroji Sunny String- Monitor se smějí provádět pouze ve stavu bez napětí a za dodržování směrnic platných na místě instalace. Odpojení od napětí: Pojistky DC v centrálním střídači nebo DC hlavním rozvaděči, např. Sunny Main Box, vytahujte ve stavu bez napětí. Vypněte DC výkonový vypínač v přístroji Sunny String-Monitor. Odpojovací svorky v zařízení Sunny String-Monitor zapínejte a rozpínejte pouze ve stavu bez proudu. Pojistky vsazujte nebo vyjímejte jen s osobními ochrannými pomůckami. Solární konektory zapojujte a odpojujte jen ve stavu bez proudu. Zajistěte zařízení proti opětovnému zapnutí. Zkontrolujte nepřítomnost napětí. Uzemněte a zkratujte. Sousední součásti pod napětím zakryjte nebo oddělte bariérami. Vždy musí být instalované ochranné kryty. Chyba uzemnění může znamenat, že součásti FV systému, které byly považovány za uzemněné, jsou pod napětím. Než se součástí dotknete, zkontrolujte, zda v nich není přítomno napětí. Provoz poškozeného zařízení Sunny String-Monitor může vést k těžkým poraněním v důsledku zásahu elektrickým proudem. Zařízení Sunny String-Monitor provozujte pouze v technicky bezvadném a provozně bezpečném stavu. Pravidelně kontrolujte, zda zařízení Sunny String-Monitor nevykazuje viditelná poškození, a pokud ano, neprovozujte jej v takovém stavu. Zabezpečte trvalý volný přístup ke všem externím bezpečnostním zařízením a pravidelně kontrolujte bezvadnou funkci. Popáleniny Některé komponenty, například pojistky, se mohou za provozu výrazně zahřívat. Při práci na zařízení noste ochranné rukavice. Návod k instalaci SSM16-24-IA-ICZ

12 2 Bezpečnost SMA Solar Technology AG Poškození přístroje Sunny String-Monitor Neoprávněné osoby mohou svou manipulací způsobit poškození zařízení Sunny String-Monitor nebo FV systému. Sunny String-Monitor po uvedení do provozu uzamkněte. Klíče odstraňte ze zámků dvířek. Uchovávejte klíče na bezpečném místě. Vnější vlivy Zařízení Sunny String-Monitor odpovídá, je-li zavřené, stupni krytí IP54. Není tedy chráněn proti vniknutí prachu a vody. Montážní práce proto neprovádějte za deště, mlhy nebo při vzdušné vlhkosti nad 95 %. Po dokončení úkonů na zařízení Sunny String-Monitor dveře opět zavřete. Elektrostatický výboj Elektrostatické výboje mohou zničit elektronické součástky. Při práci na zařízení Sunny String-Monitor nebo jeho modulech dodržujte předpisy na ochranu proti elektrostatické elektřině a noste ochranné rukavice. Před kontaktem s elektronickými moduly neutralizujte elektrostatický náboj. Dotkněte se nenalakovaných, uzemněných částí skříně, například PE spoje dvířek. 12 SSM16-24-IA-ICZ Návod k instalaci

13 SMA Solar Technology AG 2 Bezpečnost 2.4 Symboly na typovém štítku a přístroji Sunny String-Monitor Symbol Vysvětlení Výstraha před nebezpečným elektrickým napětím. V přístroji Sunny String-Monitor se vyskytuje vysoké napětí. Veškeré práce na přístroji Sunny String-Monitor smějí provádět pouze odborně vyškolení elektrikáři. Výstraha před horkým povrchem. Přístroj Sunny String-Monitor se během provozu může zahřívat. Během provozu se ho nedotýkejte. Věnujte pozornost veškeré dokumentaci přiložené k přístroji Sunny String-Monitor. Označení CE. Zařízení Sunny String-Monitor odpovídá požadavkům příslušných směrnic ES. Sunny String-Monitor se nesmí likvidovat spolu s komunálním odpadem. Návod k instalaci SSM16-24-IA-ICZ

14 3 Popis produktu SMA Solar Technology AG 3 Popis produktu 3.1 Sunny String-Monitor SSM16-11 / SSM24-11 Přístroj Sunny String-Monitor je podružný DC rozvaděč, ke kterému lze paralelně připojit několik stringů. Přístroj Sunny String-Monitor monitoruje vstupní proud stringů a identifikuje výpadky. Obrázek 2: Konstrukce přístroje Sunny String-Monitor Položka A B Název Dveře Zámek rozvaděče Proudy stringů jsou monitorovány prostřednictvím měřicího plošného spoje String Monitor Unit, který se nachází v přístroji Sunny String-Monitor. Na tomto měřicím plošném spoji je integrován modul Piggy-Back pro zpracování dat. Modul Piggy-Back pro zpracování dat zajišťuje správu proudu stringů a parametrizaci měřicího plošného spoje. Pojistky stringů nacházející se v přístroji Sunny String-Monitor chrání moduly FV stringů před zpětnými proudy. 3.2 Sledování proudu stringů Sledování proudu stringů probíhá prostřednictvím měřicího plošného spoje String Monitor Unit (SMU) String Monitor Unit měří proudy stringů a průběžně vypočítává střední hodnoty proudu stringů. SMU porovnává proudy stringů se středními hodnotami. Překročí-li nebo podkročí proud určitého stringu střední hodnotu o nastavenou toleranci, zobrazí datalogger Sunny Central Control výstražné hlášení 380 SMU. 14 SSM16-24-IA-ICZ Návod k instalaci

15 SMA Solar Technology AG 3 Popis produktu Nastavení těchto parametrů pro hlídání proudu stringů se u centrálních střídačů Sunny Central 100/200/250/350 a Sunny Central konstrukční řady HE-11 provádí v integrovaném dataloggeru Sunny Central Control nebo v počítači v programu Sunny Data Control. V Sunny Central Control a Sunny Data Control lze také odečítat střední hodnoty. U centrálních střídačů Sunny Central konstrukční řady CP a konstrukční řady HE-20 lze nastavovat parametry a odečítat střední hodnoty a hlášení na počítači pomocí rozhraní WebBox. Přístroj Sunny String-Monitor je díky parametrizaci schopen během zjišťovacího intervalu identifikovat i totální výpadek stringu. Na spolehlivé zjištění nepatrně zvětšených proudů stringů stačí několik málo intervalů zjišťování stavu, a to bez rizika záměny s výkyvy proudu, jaké jsou pro FV generátory typické. Níže je popsáno: za jakých podmínek probíhá sledování proudu stringů v jakých intervalech jsou předávána data jaké parametry jsou důležité pro citlivost sledování proudu stringů. Předpoklady aktivace sledování proudu stringu DC výkon FV generátoru překračuje 5 % AC jmenovitého výkonu střídače Sunny Central. P DC > 0,05 * P AC jmen Hodnota P DC P AC jmen Název výkon FV generátoru jmenovitý AC výkon střídače Sunny Central Střední hodnota proudů stringů jednotlivých skupin je vyšší nebo rovna 0,5 A. I M String 0,5A Hodnota I M string Název Střední hodnota proudu stringů jednotlivé skupiny Chybový součet Součet chyb představuje míru citlivosti hlídání proudu stringu. Lze ho parametrizovat prostřednictvím doby vybavení a tolerance a vypočítá se pomocí následujícího vzorce: V 0:00 hodin se jednotlivé součty chyb měřicích kanálů vynulují. Návod k instalaci SSM16-24-IA-ICZ

16 3 Popis produktu SMA Solar Technology AG Intervaly zjišťování Přístroj Sunny String-Monitor měří proudy stringů průběžně a cyklicky je ukládá. Datalogger pak tyto hodnoty načítá každých 5 minut. Doba vybavení Doba vybavení popisuje časový interval od výskytu závady do chybového hlášení. Z výroby je doba vybavení nastavená na 180 minut. Parametr pro dobu vybavení můžete nastavit v intervalu minut. Tolerance Tolerance znamená, nakolik se proud stringu smí od střední hodnoty odchýlit. Pokud proud stringu leží mimo toleranční limity, vyhodnotí datalogger tento stav jako odchylku a uloží ji. Toleranci lze nastavit v intervalu od 10 % 100 %. Seskupení stringů Pro zjednodušení sledování můžete stringy přiřazovat k 8 měřicím kanálům. V případě, že jsou jednotlivé stringy zastíněné, různě orientované nebo vybavené různými FV panely, lze jednotlivé měřicí kanály také seskupovat. Díky tomu je možné porovnávat měřicí kanály se stejnými vlastnostmi. Porovnávání Každých 5 minut porovnává datalogger proud stringu se střední hodnotou skupiny. Překročí-li proud stringu zadanou mez tolerance, uloží datalogger zjištěnou odchylku do paměti. Pokud odchylka proudu stringu od referenční hodnoty trvá i při příštím dotazu, její hodnoty se průběžně sčítají. Překročí-li součet odchylek chybový součet, odešle datalogger výstražné hlášení 380 SMU. Potvrzením chyby se chybový součet resetuje a výstraha na displeji se zruší. Na dataloggeru Sunny Central Control nebo prostřednictvím Sunny WebBox lze rozpoznat, který přístroj Sunny String-Monitor a které měřicí kanály se od střední hodnoty skupiny odchylují. Příklad: Předpokládejme, že v okamžiku t 0 činí průměrná hodnota skupiny 5 A. Tolerance je nastavená na 10 %. Tolerance tak leží v rozpětí 4,5 A 5,5 A. Doba vybavení je nastavená na 10 minut. Interval zjišťování hodnot činí 5 minut. Chybový součet je tedy možné vypočíst takto: 16 SSM16-24-IA-ICZ Návod k instalaci

17 SMA Solar Technology AG 3 Popis produktu S touto hodnotou se nyní budou porovnávat proudy všech stringů v intervalu 5 minut. Pokud se všechny proudy stringů pohybují v mezích nastavené 10 % tolerance, ke sčítání nedochází. Pokud proud vykazuje proud stringu 6 A, přičte se rozdíl mezi skutečným proudem stringu 6 A a mezí tolerance 5,5 A. Rozdíl činí 0,5 A, což odpovídá odchylce 10 % od průměrné hodnoty. Tento 10 % rozdíl se nyní bude tak dlouho sčítat, dokud se nedosáhne 20 % chybového součtu. Chybového součtu je v případě, že chyba zůstane stejná, dosaženo po dvou intervalech zjišťování. Datalogger odešle výstražné hlášení 380 SMU. Návod k instalaci SSM16-24-IA-ICZ

18 3 Popis produktu SMA Solar Technology AG Pokud by vypadl string, proudový rozdíl by ve výše uvedeném příkladu činil 4,5 A, což odpovídá 90% odchylce od průměrné hodnoty. Pokud by nastavení zůstala stejná jako ve výše uvedeném příkladu, tedy tolerance 10 % a doba vybavení 10 minut, bylo by chybového součtu o velikosti 20 % dosaženo již po prvním 5 minutovém intervalu zjišťování. Datalogger nyní odešle výstražné hlášení SMU. 3.3 Pojistky stringů Pojistky stringů chrání moduly FV systému před zpětnými proudy. Obrázek 3: Princip zpětného proudu Zpětný proud může vzniknout tehdy, pokud jsou na paralelně zapojených FV panelech přítomna různá napětí naprázdno. Zpětný proud může přitom dosahovat několikanásobně vyšších hodnot než zkratový proud modulů. Čím vyšší je zpětný proud, tím silnější zahřívání modulů defektního FV stringu. V případě silného zahřátí se mohou moduly defektního FV stringu poškodit. Zpětný proud může mít následující příčiny: zkrat jednoho nebo několika FV panelů, zkrat jednoho nebo několika článků v FV panelu, dvojité zemní spojení FV panelu, dvojité zemní spojení kabeláže. Pojistky stringů na příliš vysoké proudy stringů reagují výpadkem, čímž chrání moduly defektních FV stringů. Přístroj Sunny String-Monitor hlásí výpadek FV stringu do dataloggeru Sunny Central. Jsou-li FV generátory uzemněny, může být ve střídači uzemněný buď kladný, nebo záporný pól. K tomu se v přístroji Sunny String-Monitor používají cylindrické můstky místo pojistek. 18 SSM16-24-IA-ICZ Návod k instalaci

19 SMA Solar Technology AG 3 Popis produktu 3.4 Ochrana proti přepětí Ochranu proti přepětí zajišťují integrované svodiče přepětí. Prostřednictvím svodičů napětí je střídač chráněn proti dočasnému nadměrně vysokému napětí. Tyto integrované svodiče napětí lze sledovat v přístroji Sunny String-Monitor. Aby byla zajištěna funkčnost integrovaných svodičů přepětí, musejí se připojit k externímu uzemnění. K připojení uzemnění slouží zemnicí svorka. 3.5 Dálkové vybavení Dálkové spouštění prostřednictvím spouště pracovního proudu DC výkonový vypínač je volitelně vybaven dálkovým vybavením, které je provedeno jako spouštěč pracovního proudu. Dálkové vybavení s vypínačem pracovního proudu slouží k elektricky řízenému vypojení DC vypínače. Předpokladem provozu vypínací spouště pracovního proudu je napětí v pásmu od 70 % do 110 % jmenovitého napětí vypínací spouště pracovního proudu U N. Je-li na vypínači pracovního proudu napětí, spustí se DC vypínač. Ovládání je realizováno přes spínací kontakt. Při zlomení drátu, uvolněném kontaktu, podpětí nebo výpadku napájení není funkčnost spouště pracovního proudu zajištěna. Doporučujeme používat nepřetržité napájení. Aktivace musí za účelem bezpečného vypnutí vypínače pracovního proudu trvat minimálně 3 sekundy. Po dálkovém vybavení musí být DC výkonový vypínač manuálně opětovně zapnut Dálkové vybavení prostřednictvím podpěťové spouště DC výkonový vypínač je volitelně vybaven dálkovým vybavením, které je provedeno jako podpěťový spouštěč. Dálkové vybavení s podpěťovým spouštěčem slouží k elektricky řízenému vypojení DC vypínače. DC vypínač se vypne, když není na vypínači podpětí žádné napětí nebo je napětí nižší než 85 % síťového napětí vypínače U N. Vypnutý výkonový vypínač DC lze znovu zapnout teprve poté, co napětí opět vystoupí nad 85 % jmenovitého napětí podpěťové vypínací spouště U N. Aby se předešlo nezáměrnému spuštění, doporučuje se nepřetržité napájení. Podpěťová vypínací spoušť je dimenzována pro trvalý provoz. Ovládání je realizováno pomocí rozpínacího kontaktu. Předpokladem spolehlivého spuštění (resp. vypnutí) podpěťové spouště je přerušení dodávky napětí na minimálně 1 vteřinu. Po dálkovém vybavení musí být DC výkonový vypínač manuálně opětovně zapnut. 3.6 Typový štítek Typový štítek slouží k identifikaci přístroje Sunny String-Monitor. Typový štítek naleznete na pravé vnitřní straně dvířek a na pravé vnější stěně přístroje Sunny String-Monitor. Typový štítek obsahuje tyto informace: typ (Type / Model) sériové číslo (Serial No.) přístroje Sunny String-Monitor Návod k instalaci SSM16-24-IA-ICZ

20 4 Obsah dodávky SMA Solar Technology AG 4 Obsah dodávky 4.1 Sunny String-Monitor SSM16-11 Zkontrolujte, zda je dodávka kompletní a zda není zvnějšku viditelně poškozená. V případě neúplné dodávky nebo poškození se obraťte na svého dodavatele. Obrázek 4: Obsah dodávky Sunny String-Monitor SSM16-11 Položka Počet Název A 1 Sunny String-Monitor SSM16-11 B 1 podstavec * C 1 klíč ke skříňovému rozvaděči D 2 montážní lišta * E 8 šroub * F 0/16 cylindrické můstky * G 16/32 pojistky * H 32/64 DC konektor pól+ * 20 SSM16-24-IA-ICZ Návod k instalaci

21 SMA Solar Technology AG 4 Obsah dodávky Položka Počet Název I 32/64 DC konektor pól- * K 32/64 těsnicí záslepky pro DC konektory * L 1 Návod kinstalaci M 1 schéma zapojení * volitelně 4.2 Sunny String-Monitor SSM24-11 Zkontrolujte, zda je dodávka kompletní a zda není zvnějšku viditelně poškozená. V případě neúplné dodávky nebo jejího poškození se obraťte na příslušného prodejce. Obrázek 5: Obsah dodávky Sunny String-Monitor SSM24-11 Návod k instalaci SSM16-24-IA-ICZ

22 4 Obsah dodávky SMA Solar Technology AG Položka Počet Název A 1 Sunny String-Monitor SSM24-11 B 1 podstavec * C 1 klíč ke skříňovému rozvaděči D 2 montážní lišta * E 8 šroub * F 0/24 cylindrické můstky * G 24/48 pojistky * H 48/96 DC konektor pól+ * I 48/96 DC konektor pól- * K 48/96 těsnicí záslepky pro DC konektory * L 1 Návod kinstalaci M 1 schéma zapojení * volitelně 22 SSM16-24-IA-ICZ Návod k instalaci

23 SMA Solar Technology AG 5 Montáž 5 Montáž 5.1 Montáž na podstavec Výběr místa montáže Nebezpečí usmrcení vlivem požáru a exploze. Nemontujte přístroj Sunny String-Monitor na hořlavé stavební hmoty. Nemontujte přístroj Sunny String-Monitor v místech, kde se nacházejí snadno vznětlivé látky. Nemontujte přístroj Sunny String-Monitor v oblastech, kde hrozí exploze. Předpoklady: Místo montáže není úniková cesta, obytný nebo kancelářský prostor. Místo montáže je snadno přístupné pro servisní práce. Montážní místo je zastíněné. Montážní místo je pokud možno chráněno před deštěm. Návod k instalaci SSM16-24-IA-ICZ

24 5 Montáž SMA Solar Technology AG Obrázek 6: Uspořádání kabelů v oblasti podstavce Položka A B C D Název Kabel stringu PV+ Zemnicí kabely, komunikační kabely RS485, kabely pro dálkové vybavení (volitelně) Hlavní kabel DC ke střídači Sunny Central Kabel stringu PV Postavení podstavce 595 mm 595 mm mm 245 mm Obrázek 7: Rozměry základu pro podstavec 24 SSM16-24-IA-ICZ Návod k instalaci

25 SMA Solar Technology AG 5 Montáž 1. Vykopejte jámu. Zohledněte instalační hloubku podstavce. Tip: Na stranách přístroje Sunny String-Monitor je naznačená maximální hloubka instalace. 2. Podstavec uložte do vykopané jámy. Strana s podstavcovou deskou musí směřovat dopředu. 3. Odstraňte horní podstavcovou desku. 4. Vložte do podstavce všechny připojovací kabely, již prostorově roztříděné. 5. Jámy vyplňte do poloviny štěrkem nebo pískem. Použijte materiál o zrnitosti 2 mm 4 mm. 6. Vnikající vlhkost může způsobovat kondenzaci, korozi a plazivé proudy. Použití zavážky podstavce zabraňuje tvoření kondenzátu. Zbývající prostor podstavce vyplňte zavážkou. Použijte materiál o zrnitosti 4 mm 8 mm Montáž přístroje Sunny String-Monitor na podstavec V případě neodborné přepravy a montáže hrozí poškození kabelových průchodek a konektorových spojů. Kabelové průchodky a konektory vyčnívají z krytu. Proto je během přepravy a montáže potřeba dávat pozor, aby se kabelové průchodky a konektory nepoškodily. 1. Uvolněte 4 upevňovací šrouby z desky dna přístroje Sunny String-Monitor. 2. Sejměte horní podstavcovou desku. 3. Postavte přístroj Sunny String-Monitor na podstavec. 4. Upevněte přístroj Sunny String-Monitor na podstavci pomocí dříve odstraněných šroubů. 5. Deskou dna zaveďte do přístroje Sunny String-Monitor všechny připojovací kabely a připevněte je k interní kabelové záchytné liště. 6. Pro zajištění horní podstavcové desky proti neoprávněnému otevření namontujte 2 pojistné šrouby na vnitřní stranu desky dna. Návod k instalaci SSM16-24-IA-ICZ

26 5 Montáž SMA Solar Technology AG 5.2 Montáž na stěnu Výběr místa montáže Nebezpečí usmrcení vlivem požáru a exploze. Nemontujte přístroj Sunny String-Monitor na hořlavé stavební hmoty. Nemontujte přístroj Sunny String-Monitor v místech, kde se nacházejí snadno vznětlivé látky. Nemontujte přístroj Sunny String-Monitor v oblastech, kde hrozí exploze. Místo montáže není úniková cesta, obytný nebo kancelářský prostor. Montážní stěna unese hmotnost přístroje Sunny String-Monitor. Místo montáže je snadno přístupné pro servisní práce. Montážní místo je zastíněné. Montážní místo je pokud možno chráněno před deštěm. Připravte externí kabelovou záchytnou lištu. Přístroj Sunny String-Monitor přimontujte tak, aby připojovací oblast směřovala dolů. Přístroj Sunny String-Monitor se nesmí montovat na zem ani v nakloněné poloze. V případě volně stojícího FV generátoru umístěte přístroj Sunny String-Monitor na stojanu FV generátoru do stínu. 26 SSM16-24-IA-ICZ Návod k instalaci

27 SMA Solar Technology AG 5 Montáž Montáž přístroje Sunny String-Monitor V případě neodborné přepravy a montáže hrozí poškození kabelových průchodek a konektorových spojů. Kabelové průchodky a konektory vyčnívají z krytu. Proto je během přepravy a montáže potřeba dávat pozor, aby se kabelové průchodky a konektory nepoškodily. Potřebný materiál: 4 šrouby o průměru 8 mm Při výběru šroubů zohledněte také vlastnosti stěny. 4 podložky 4 hmoždinky Při výběru hmoždinek zohledněte také vlastnosti stěny. Obrázek 8: Rozměry SSM16-11 Návod k instalaci SSM16-24-IA-ICZ

28 5 Montáž SMA Solar Technology AG Obrázek 9: Rozměry SSM Vyznačte polohu otvorů k vyvrtání. 2. Na vyznačených místech vyvrtejte otvory. 3. Vložte hmoždinky. 4. Připevněte montážní lišty k přístroji Sunny String-Monitor pomocí přiložených šroubů (točivý moment: 15 Nm). 5. Poté přístroj Sunny String-Monitor připevněte vhodnými šrouby ke stěně nebo stojanu. Oblast připojení musí směřovat dolů. 6. Zkontrolujte pevné usazení. 28 SSM16-24-IA-ICZ Návod k instalaci

29 SMA Solar Technology AG 6 Elektrické připojení 6 Elektrické připojení 6.1 Přehled oblasti připojení Obrázek 10: Připojovací svorky Položka Název A Přípojka hlavního DC kabelu pól- B Přípojka DC stringu pól- C Přípojka zemnicího kabelu D Přípojka dálkového vybavení * E Přípojka datového kabelu F Přípojky DC stringů pól+ G Přípojka hlavního DC kabelu pól+ * volitelně Návod k instalaci SSM16-24-IA-ICZ

30 6 Elektrické připojení SMA Solar Technology AG Obrázek 11: Pohled zespodu na přístroj Sunny String-Monitor (příklad) Položka Název A Odvodňovací hrdlo B Kabelová průchodka pro připojení stringů, pól+ * C Kabelová průchodka pro připojení příchozího datového kabelu D Kabelová průchodka pro připojení odchozího datového kabelu E Kabelová průchodka pro připojení dálkového vybavení F Kabelová průchodka pro připojení hlavního kabelu DC pól+ ** G Kabelová průchodka pro připojení hlavního kabelu DC pól+ H Kabelová průchodka pro připojení zemnicího kabelu I Kabelová průchodka pro připojení hlavního kabelu DC pól K Kabelová průchodka pro připojení hlavního kabelu DC pól ** L Kabelová průchodka pro připojení stringů, pól * * volitelně s konektorem DC ** volitelně A B C D Obrázek 12: Světelné diody pro indikaci provozního stavu Položka LED Indikace funkce A LED 1, zelená Digitální vstup, volitelně na ochranu proti krádeži B LED 2, zelená Svodiče přepětí 30 SSM16-24-IA-ICZ Návod k instalaci

31 SMA Solar Technology AG 6 Elektrické připojení Položka LED Indikace funkce C LED 3, oranžová Přenos dat D LED 4, červená Chyba desky spojů ovládacího systému 6.2 Připojení FV stringů Výpočet maximálního počtu stringů na měřicí vstup V přístroji Sunny String-Monitor je možné paralelně připojit několik stringů. Maximální počet paralelně zapojených FV stringů závisí na nastavitelné toleranci a určuje se takto: N = maximální počet paralelně zapojitelných FV stringů Parametr Tolerance lze nastavit v závislosti na typu centrálního střídače pomocí Sunny Central Control, Sunny Data Control nebo Sunny WebBox. Maximální počet stringů Pokud paralelně zapojujete více FV stringů, než je vypočtený maximální počet, nebude možné výpadek stringu identifikovat. Dodržujte maximální počet paralelně zapojitelných FV stringů Připojení FV stringů k odpojovacím svorkám 1. Odstraňte zátky z kabelových průchodek, kterými povedete kabely. 2. Stringy veďte kabelovými průchodkami dovnitř skříně. Dodržujte přitom správnou polaritu. 3. Žíly odřízněte a odizolujte v délce 12 mm. 4. Připojte žíly k odpojovacím svorkám. Dodržujte přitom správnou polaritu. 5. Kabelová průchodky utáhněte Připojení FV stringů k DC konektorům SUNCLIX Předpoklady: Pro každý kabel stringu je k dispozici 1 DC konektor SUNCLIX. Kabel PV1-F již existuje. Postup: Konfekce DC konektorových spojek SUNCLIX Připojení DC konektorových spojek SUNCLIX k přístroji Sunny String-Monitor Návod k instalaci SSM16-24-IA-ICZ

32 6 Elektrické připojení SMA Solar Technology AG Konfekce DC konektorových spojek SUNCLIX Obrázek 13: DC konektory SUNCLIX Položka A B Název Záporný konektor DC Kladný konektor DC Každý DC konektor upravte podle následujícího postupu. 1. Žíly odřízněte a odizolujte v délce 12 mm. 2. Odizolované žíly zasuňte až do konektoru DC až na doraz. Přitom pozor na správné přiřazení pólů a typů konektorů Oblouk svorky stlačte dolů. Oblouk svorky slyšitelně zaklapne. + V komůrce obloukové svorky je vidět elektrický vodič SSM16-24-IA-ICZ Návod k instalaci

33 SMA Solar Technology AG 6 Elektrické připojení Není elektrický vodič v komůrce vidět? Pak elektrický vodič není správně uchycen. Uvolněte oblouk svorky. Použijte šroubovák s hrotem o šířce 3,5 mm, zahákněte jej do obloukové svorky a vyzdvihněte ji. Vyjměte žíly a zopakujte postup od kroku Posuňte průchodku k závitu a utáhněte (točivý moment 2 Nm) Připojení DC konektorových spojek SUNCLIX k přístroji Sunny String-Monitor 1. Ze všech DC konektorových spojek vytáhněte přepravní zátky. 2. Pøipojte pøipravené DC konektory k pøístroji Sunny String-Monitor. DC konektory slyšitelnì zaklapnou. 3. Zkontrolujte, zda jsou všechny DC konektory pevnì usazené. 4. Do nepotřebných DC konektorů zasuňte dodané těsnicí zátky. DC konektorové spojky tak budou těsnit. Těsnící zátky Dodané těsnicí zátky jsou určeny jen pro DC konektory. Těsnicí záslepky nezasouvejte do DC vstupů na přístroji Sunny String-Monitor. 5. DC konektorové spojky s těsnicími zátkami zasuňte do zbývajících DC vstupů přístroje Sunny String-Monitor. Tím přístroj Sunny String-Monitor utěsníte. Návod k instalaci SSM16-24-IA-ICZ

34 6 Elektrické připojení SMA Solar Technology AG Připojení FV stringů ke konektorům Tyco, MC3 a MC4 1. Z konektorů sejměte těsnicí zátky. 2. Připojte DC konektory. 6.3 Připojení DC hlavních kabelů Chybné položení kabelů vede k poškození elektroniky. Předpokladem nerušeného a bezporuchového provozu přístroje Sunny String-Monitor a střídače Sunny Central je dodržení směrnic o elektromagnetické kompatibilitě. Mezi položeným DC hlavním kabelem a datovým kabelem je nutno dodržet vzdálenost více než 400 mm. Předpoklady: Správně zvolený průřez svorky pro DC hlavní kabel. Průřez svorky pro měděné kabely Připojovací svorka Počet kabelů maximálně 240 mm 2 1 * maximálně 300 mm 2 2 ** kulatý, jednodrátový kulatý, vícedrátový Průřez svorky sektorový, jednodrátový * Přístroj Sunny String-Monitor SSM16/24-11 s deskou dna: je možné připojit 1 kabel na každou DC svorku. ** Přístroj Sunny String-Monitor SSM16/24-11 bez desky dna: je možné připojit 2 kabely na každou DC svorku. sektorový, vícedrátový 25 mm 2 25 mm 2 50 mm 2 35 mm 2 50 mm mm mm mm 2 25 mm 2 25 mm 2 50 mm 2 35 mm 2 50 mm mm mm mm 2 * 1 * mm mm mm mm mm mm 2 2 ** 70 mm 2 70 mm 2 95 mm 2 95 mm mm mm mm 2 34 SSM16-24-IA-ICZ Návod k instalaci

35 SMA Solar Technology AG 6 Elektrické připojení Průřez svorky pro hliníkové kabely Připojovací svorka Počet kabelů maximálně 240 mm 2 1 * kulatý, jednodrátový kulatý, vícedrátový Průřez svorky sektorový, jednodrátový sektorový, vícedrátový 25 mm 2 25 mm 2 50 mm 2 95 mm 2 50 mm mm mm mm 2 25 mm 2 50 mm 2 50 mm 2 2 ** 25 mm 2 50 mm mm mm 2 95 mm 2 maximálně 1 * mm mm mm mm mm mm mm 2 2 ** 70 mm 2 70 mm 2 95 mm 2 95 mm mm mm mm 2 * Přístroj Sunny String-Monitor SSM16/24-11 s deskou dna: je možné připojit 1 kabel na každou DC svorku. ** Přístroj Sunny String-Monitor SSM16/24-11 bez desky dna: je možné připojit 2 kabely na každou DC svorku. 1. Odstraňte z kabelových průchodek záslepky. 2. Kabelovými záslepkami veďte DC hlavní kabely dovnitř skříně. Dodržujte přitom správnou polaritu. 3. DC hlavní kabely odizolujte s ohledem na použitou svorku a připojte jej ke klecovým svorkám. Dodržujte předepsaný točivý moment. Svorka Délka odizolování Točivý moment Svorka 240 mm² 35 mm 40 Nm Svorka 300 mm² 45 mm 50 Nm 4. Zkontrolujte pevné usazení. 5. Kabelová průchodky utáhněte. 6.4 Připojení zemnicího kabelu Aby byla zajištěna funkčnost integrovaných svodičů přepětí, musejí se připojit k externímu uzemnění. Předpoklady: Minimální průřez zemnicího kabelu: 16 mm 2 1. Sejměte zátku z kabelové průchodky. 2. Kabelovou průchodkou veďte dovnitř skříně zemnicí kabel. 3. Odizolujte zemnicí kabel na úseku o délce 16 mm. 4. Zemnicí kabel připojte k zemnicí svorce (točivý moment: 3,5 Nm). 5. Utáhněte kabelovou průchodku. 6. Zemnicí kabel uzemněte v blízkosti přístroje Sunny String-Monitor, např. uzemňovací tyčí. Návod k instalaci SSM16-24-IA-ICZ

36 6 Elektrické připojení SMA Solar Technology AG 6.5 Připojení datového kabelu Volba datového kabelu Chybné položení kabelů vede k poškození elektroniky. Předpokladem nerušeného a bezporuchového provozu přístroje Sunny String-Monitor a střídače Sunny Central je dodržení směrnic o elektromagnetické kompatibilitě. Mezi položeným AC/DC hlavním kabelem a datovým kabelem je nutno dodržet odstup více než 400 mm. Plášť datového kabelu položte do střídače Sunny Central a přístroje Sunny String-Monitor. Datový kabel komunikačního rozhraní RS485 a napájení propojuje přístroj Sunny String-Monitor se střídačem Sunny Central. Na datový kabel komunikace RS485 a napájení +55 V DC se používá společný kabel typu Li2YCYv (TP) 4 x 2 x 0,5 mm Připojení kontaktu pláště datového kabelu 1. Sejměte záslepku z kabelové průchodky. 2. Nyní kabelovou průchodkou veďte dovnitř skříně datový kabel. 3. Z datových kabelů sejměte vnější plášť. 4. Uvolněte rýhovaný šroub stínicích obloukových svorek a protáhněte kabely. Kabelové pláště položte na kolejnice stínění. Maximální průměr stínění 8 mm 5. Utahujte upínací třmeny stínění pouze silou ruky. Takto lze předejít poškození izolace. 6. Utáhněte kabelovou průchodku. 36 SSM16-24-IA-ICZ Návod k instalaci

37 SMA Solar Technology AG 6 Elektrické připojení Připojení datových kabelů k přístroji Sunny String-Monitor Paralelní zapojení datových kabelů Jestliže se bude využívat hned několik přístrojů Sunny String-Monitor, je nutno je paralelně zapojit. Ke každému přístroji Sunny String-Monitor se pak připojí vždy jeden příchozí a jeden odchozí datový kabel. K poslednímu přístroji Sunny String-Monitor se připojuje pouze příchozí datový kabel. Na monitorování stringů můžete vedle přístroje Sunny String-Monitor SSM používat i Sunny String-Monitor SSM16-11 a Sunny String-Monitor SSM Liší se počtem modulů Piggy-Back pro zpracování dat. Sunny String-Monitor SSM: 1 modul Piggy-Back pro zpracování dat. Sunny String-Monitor SSM16-11: 2 moduly Piggy-Back pro zpracování dat. Sunny String-Monitor SSM24-11: 3 moduly Piggy-Back pro zpracování dat. Omezený počet modulů Piggy-Back pro zpracování dat na hubu Z důvodu napájení měřicích plošných spojů prostřednictvím komunikačního vedení je počet připojených přístrojů Sunny String-Monitor omezený. Připojit je možno maximálně 10 modulů Piggy-Back pro zpracování dat na hubu. Návod k instalaci SSM16-24-IA-ICZ

38 6 Elektrické připojení SMA Solar Technology AG S Obrázek 14: Zapojení datových kabelů mezi přístroji Sunny String-Monitor 1. Všechny žíly datového kabelu odizolujte na úseku v délce 8 mm. 2. Sloupněte nálepku z komunikační svorkovnice. 3. Žíly datového kabelu připojte k připojovacím svorkám. Dodržte přitom předepsané obsazení svorek. 4. Vodiče propojující jednotlivé přístroje Sunny String-Monitor sveďte do sběrnice. Dodržte přitom předepsané obsazení svorek Připojení datových kabelů ke střídači Sunny Central U střídačů Sunny Central 100/200/250/350 a Sunny Central konstrukční řady HE-11 je připojení datového kabelu přístroje Sunny String-Monitor realizováno prostřednictvím rozbočovače. Střídač obsahuje 2 komunikační přípojky, přičemž ke každé z nich lze připojit až 10 modulů Piggy-Back pro zpracování dat. U přístrojů Sunny Central konstrukční řady CP a HE-20 lze Sunny String-Monitor připojit na vlastní svorkovnici (připojení přístrojů Sunny String-Monitor k Sunny Central konstrukční řady CP a HE-20 viz návod k instalaci daného centrálního střídače). Střídač obsahuje 3 komunikační přípojky, přičemž ke každé z nich lze připojit až 10 modulů Piggy-Back pro zpracování dat. 38 SSM16-24-IA-ICZ Návod k instalaci

39 SMA Solar Technology AG 6 Elektrické připojení Obrázek 15: Zapojení datových kabelů mezi střídačem Sunny Central konstrukční řady HE-11 a přístroji Sunny String-Monitor 1. Datový kabel zaveďte do střídače Sunny Central (viz návod k instalaci daného střídače Sunny Central). 2. Všechny žíly datového kabelu odizolujte na úseku v délce 8 mm. 3. Sloupněte nálepku na připojovací oblasti rozbočovače. 4. Podle schématu zapojení střídače Sunny Central připojte žíly datového kabelu k připojovacím svorkám hubu. Dodržte přitom předepsané obsazení svorek. Návod k instalaci SSM16-24-IA-ICZ

40 6 Elektrické připojení SMA Solar Technology AG 6.6 Připojení dálkové vypínací spouště DC výkonového vypínače Dimenzování připojovacích kabelů vypínací spouště pracovního proudu Přístroj Sunny String-Monitor volitelně obsahuje také DC výkonový vypínač s dálkovou vypínací spouští. Dálkové vybavení je realizování prostřednictvím pomocné vypínací spouště a kontaktu pro zpětné hlášení. Pomocný vypínač může být realizován jako spínač pracovního proudu nebo jako podpěťový spínač. Podmínkou zajištění spolehlivého vypínacího spouštění je zjištění minimálního průřezu připojovacího kabelu vypínací spouště pracovního proudu. Průřez připojovacího kabelu zvolte v závislosti na následujících faktorech: počet připojených přístrojů Sunny String-Monitor délka kabelu pro napájení délky kabelů připojených přístrojů Sunny String-Monitor Obrázek 16: Závislost mezi délkou kabelu, počtem připojených přístrojů Sunny String-Monitor a průřezem kabelu. 1. Určete počet DC výkonových vypínačů. 2. Určete maximální vzdálenost mezi přístroji Sunny String-Monitor nebo zdrojem napětí a prvním přístrojem Sunny String-Monitor. 3. Zjistěte minimální průřez kabelu, a to podle obrázku 16. Příklad: Dimenzování připojovacího kabelu FV systém obsahuje 20 DC vypínačů. Největší vzdálenost mezi přístroji Sunny String-Monitor nebo zdrojem napětí je 150 m. Musí se jednat o kabel o průřezu minimálně 4 mm SSM16-24-IA-ICZ Návod k instalaci

41 SMA Solar Technology AG 6 Elektrické připojení Připojení pomocné spouště Přístroj Sunny String-Monitor může, podle specifikace objednávky, obsahovat také DC výkonový vypínač s dálkovou vypínací spouští. V tomto případě se jedná o DC výkonový vypínač s pomocnou vypínací spouští a kontaktem s funkcí zpětného hlásiče. Chybně dimenzovaný kabel může vést k destrukci pomocné spouště. Příliš malý průřez kabelu může způsobovat chybnou funkčnost a zničení pomocné spouště. Pokud je pomocná spoušť realizována jako spoušť pracovního proudu, je potřeba správně dimenzovat připojovací kabel (viz kapitola Dimenzování připojovacích kabelů vypínací spouště pracovního proudu, Strana 40). Pokud je pomocná spoušť realizována jako podpěťová spoušť, věnujte pozornost podmínkám pro připojovací kabel. Ochrana vedení Připojovací kabel dálkové vypínací spouště je nutno opatřit vhodnou ochranou vedení. Podmínky pro připojovací kabel podpěťové vypínací spouště Průřez kabelu: minimálně 2,5 mm 2. Celková délka kabelu: maximálně m. 1. Sejměte záslepku z kabelové průchodky. 2. Připojovací kabel zaveďte kabelovou průchodkou dovnitř skříně. 3. Připojovací kabel na úseku v délce 14 mm zaizolujte. 4. Poté připojovací kabel připojte ke svorkovnici podle schématu zapojení. 5. Utáhněte kabelovou průchodku Připojení kontaktu pro zpětné hlášení 1. Sejměte záslepku z kabelové průchodky. 2. Připojovací kabel zaveďte kabelovou průchodkou dovnitř skříně. 3. Připojovací kabel odizolujte na úseku o délce 11 mm. Návod k instalaci SSM16-24-IA-ICZ

42 6 Elektrické připojení SMA Solar Technology AG 4. Poté připojovací kabel připojte ke svorkovnici podle schématu zapojení. 5. Utáhněte kabelovou průchodku. 6.7 Instalace ochrany proti krádeži U centrálních střídačů Sunny Central 100/200/250/350 nebo Sunny Central konstrukční řady HE-11 lze prostřednictvím přístroje Sunny String-Monitor aktivovat ochranu FV modulů proti krádeži. Za účelem ochrany proti krádeži se kontakty FV modulů propojí do signálního řetězce. V případě přerušení signálního řetězce následuje zobrazení výstražného upozornění na krádež na displeji dataloggeru Sunny Central Control a okamžité odeslání této informace prostřednictvím elektronické pošty. Instalace kabelových průchodek a propojení je v kompetenci odběratele. Noční vypínání Ochrana proti krádeži funguje pouze v případě, že je noční vypínání deaktivované. Je-li noční vypínání aktivováno, zpráva se odešle teprve v okamžiku, kdy se opět připojí napájení. Pro účely ochrany proti krádeži deaktivujte noční vypínání (viz kapitola Nastavení nočního vypínání, Strana 52). Předpoklady: Signální řetěz má smyčkový odpor maximálně 300 ohmů. 1. Kontakty FV modulů uzpůsobte tak, aby fungovaly jako rozpínací a propojte je tak, aby vznikl signální řetěz. 2. Signální kontakt ochrany proti krádeži na String Monitor Unit integrujte do monitorovacího obvodu. 42 SSM16-24-IA-ICZ Návod k instalaci

43 SMA Solar Technology AG 6 Elektrické připojení 3. Ochranu proti krádeži aktivujte pomocí Sunny Central Control nebo Sunny Data Control (viz kapitola Nastavení ochrany proti krádeži, Strana 53 nebo kapitola Nastavení ochrany proti krádeži, Strana 60). Návod k instalaci SSM16-24-IA-ICZ

44 7 Uvedení do provozu SMA Solar Technology AG 7 Uvedení do provozu 7.1 Bezpečnost Úraz elektrickým proudem V přístroji Sunny String-Monitor se vyskytují vysoké hodnoty napětí. Práce na přístroji Sunny String- Monitor se smějí provádět pouze ve stavu bez napětí a za dodržování směrnic platných na místě instalace. Odpojení od napětí: Pojistky DC v centrálním střídači nebo DC hlavním rozvaděči, např. Sunny Main Box, vytahujte ve stavu bez napětí. Vypněte DC výkonový vypínač v přístroji Sunny String-Monitor. Odpojovací svorky v zařízení Sunny String-Monitor zapínejte a rozpínejte pouze ve stavu bez proudu. Pojistky vsazujte nebo vyjímejte jen s osobními ochrannými pomůckami. Solární konektory zapojujte a odpojujte jen ve stavu bez proudu. Zajistěte zařízení proti opětovnému zapnutí. Zkontrolujte nepřítomnost napětí. Uzemněte a zkratujte. Sousední součásti pod napětím zakryjte nebo oddělte bariérami. Vždy musí být instalované ochranné kryty. 7.2 Příprava a realizace uvedení do provozu Podmínky pro uvedení do provozu O uvedení do provozu je nutno vyhotovit protokol. Formulář protokolu o uvedení do provozu je přiložen ke střídači Sunny Central. Předpoklady: DC výkonový vypínač je vypnut. DC hlavní kabely jsou připojeny ke střídači nebo DC hlavnímu rozdělovači a odpojeny od zdroje napětí a proudu. Není přítomno zpětné napětí ze střídače. Všechny přípojky odpovídají tomuto návodu a byly provedeny (viz kapitola 6 Elektrické připojení, Strana 29). Podklad kolem přístrojů Sunny String-Monitor je zpevněný a schůdný. 44 SSM16-24-IA-ICZ Návod k instalaci

45 SMA Solar Technology AG 7 Uvedení do provozu Ukončení datových kabelů Ukončují se poslední přístroje Sunny String-Monitor každé větve a rozbočovače ve střídači Sunny Central. Přístroje Sunny String-Monitor se dodávají bez ukončení. To umožňuje zvolení konfigurace přímo na místě Rozbočovače ve střídači Sunny Central je při expedici zakončený. Obrázek 17: Ukončení datových kabelů (příklad) Návod k instalaci SSM16-24-IA-ICZ
