1 NX502E Multimediální jednotka s integrovaným navigačním modulem U ŽIVATELSKÝ MANUÁL Rozmístění tlačítek (1) Mikrofon (2) ALL (vstup do menu výběru zdrojů) (3) NAVI/AV přepínání mezi navigací a ostatními zdroji (4) POWER/VOL (Zapnutí/vypnutí/ovládání hlasitosti) pro vypnutí přístroje stiskněte na dobu delší než 2 sekundy Při zapnutém přístroji krátkým stiskem zapíná MUTE 1

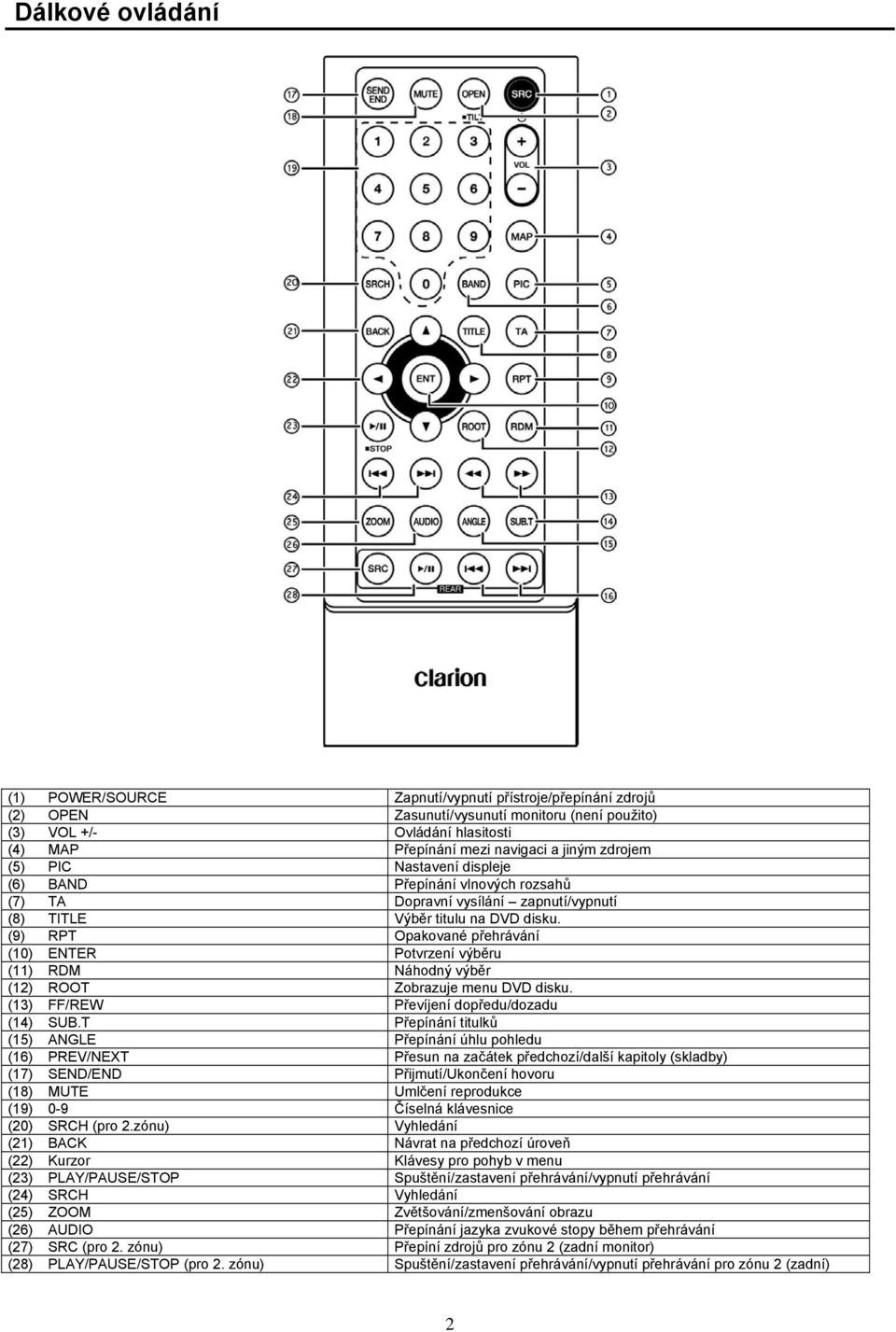

2 Dálkové ovládání (1) POWER/SOURCE Zapnutí/vypnutí přístroje/přepínání zdrojů (2) OPEN Zasunutí/vysunutí monitoru (není použito) (3) VOL +/- Ovládání hlasitosti (4) MAP Přepínání mezi navigaci a jiným zdrojem (5) PIC Nastavení displeje (6) BAND Přepínání vlnových rozsahů (7) TA Dopravní vysílání zapnutí/vypnutí (8) TITLE Výběr titulu na DVD disku. (9) RPT Opakované přehrávání (10) ENTER Potvrzení výběru (11) RDM Náhodný výběr (12) ROOT Zobrazuje menu DVD disku. (13) FF/REW Převíjení dopředu/dozadu (14) SUB.T Přepínání titulků (15) ANGLE Přepínání úhlu pohledu (16) PREV/NEXT Přesun na začátek předchozí/další kapitoly (skladby) (17) SEND/END Přijmutí/Ukončení hovoru (18) MUTE Umlčení reprodukce (19) 0-9 Číselná klávesnice (20) SRCH (pro 2.zónu) Vyhledání (21) BACK Návrat na předchozí úroveň (22) Kurzor Klávesy pro pohyb v menu (23) PLAY/PAUSE/STOP Spuštění/zastavení přehrávání/vypnutí přehrávání (24) SRCH Vyhledání (25) ZOOM Zvětšování/zmenšování obrazu (26) AUDIO Přepínání jazyka zvukové stopy během přehrávání (27) SRC (pro 2. zónu) Přepíní zdrojů pro zónu 2 (zadní monitor) (28) PLAY/PAUSE/STOP (pro 2. zónu) Spuštění/zastavení přehrávání/vypnutí přehrávání pro zónu 2 (zadní) 2

3 Základní ovládání Výběr režimu 1. Stiskněte dlouze tlačítko MENU (2) pro zobrazení menu volby jednotlivých zdrojů. Při krátkém stisku se zobrazí zjednodušené menu ze zkratkami. 2. Stiskněte ikonu zdroje, který chcete využít: Zdroje pro zadní zónu (Rear zone) externí monitor + zvuk z externího výstupu Zdroje pro přední zónu (Front zone) monitor přístroje + zvuk z repro Stiskněte ikonu Rear v pravé spodní části displeje. Stiskněte ikonu odpovídající požadovanému zdroji nebo ikonu 2ZoneOff pro vypnutí zadního monitoru. Na další nebo předchozí stránku se dostanete stisknutím displeje a posunutím prstu na jednu nebo druhou stranu. Uživatelské nastavení Stisknutím některé ikony na displeji zvolíte požadovaný zdroj. Pokud stisknete ikonu Audio Off vypnete zvuk přístroje. Stiskněte ikonu Custom v levé spodní části displeje. Stiskněte ikonu odpovídající požadovanému podmenu: Nastavení vstup do menu pro nastavení systému Beat EQ vstup do menu pro nastavení zvukových charakteristik Zkratky vstup do menu pro nastavení zjednodušeného menu se zkratkami. Podsvícení tlačítek - vstup do menu pro nastavení barvy podsvícení tlačítek. Pozadí - vstup do menu pro nastavení podkladového obrázku pozadí. Vypnutí monitoru vypnutí zobrazení displeje. 3

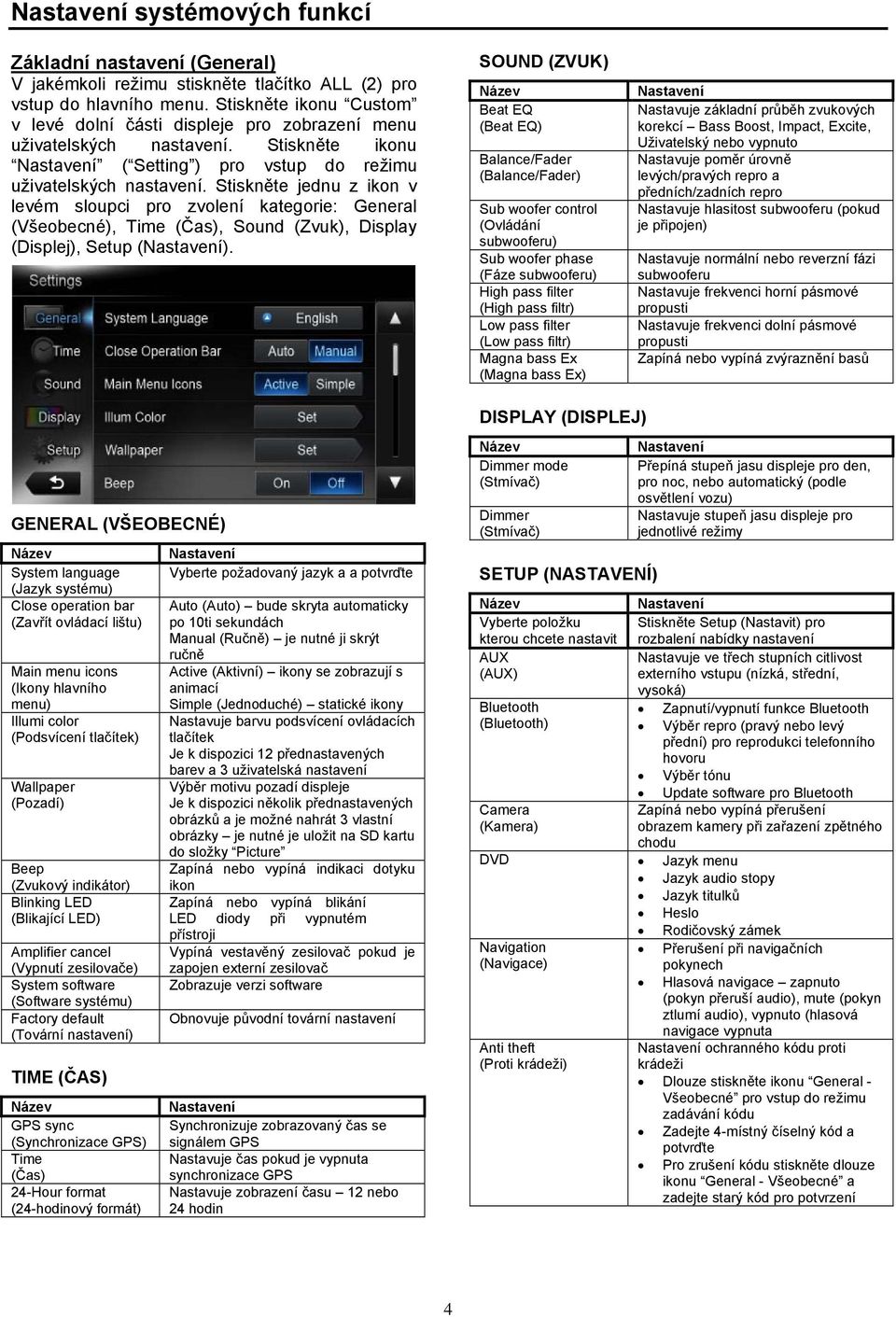

4 Nastavení systémových funkcí Základní nastavení (General) V jakémkoli režimu stiskněte tlačítko ALL (2) pro vstup do hlavního menu. Stiskněte ikonu Custom v levé dolní části displeje pro zobrazení menu uživatelských nastavení. Stiskněte ikonu Nastavení ( Setting ) pro vstup do režimu uživatelských nastavení. Stiskněte jednu z ikon v levém sloupci pro zvolení kategorie: General (Všeobecné), Time (Čas), Sound (Zvuk), Display (Displej), Setup (Nastavení). SOUND (ZVUK) Název Beat EQ (Beat EQ) Balance/Fader (Balance/Fader) Sub woofer control (Ovládání subwooferu) Sub woofer phase (Fáze subwooferu) High pass filter (High pass filtr) Low pass filter (Low pass filtr) Magna bass Ex (Magna bass Ex) Nastavení Nastavuje základní průběh zvukových korekcí Bass Boost, Impact, Excite, Uživatelský nebo vypnuto Nastavuje poměr úrovně levých/pravých repro a předních/zadních repro Nastavuje hlasitost subwooferu (pokud je připojen) Nastavuje normální nebo reverzní fázi subwooferu Nastavuje frekvenci horní pásmové propusti Nastavuje frekvenci dolní pásmové propusti Zapíná nebo vypíná zvýraznění basů DISPLAY (DISPLEJ) GENERAL (VŠEOBECNÉ) Název System language (Jazyk systému) Close operation bar (Zavřít ovládací lištu) Main menu icons (Ikony hlavního menu) Illumi color (Podsvícení tlačítek) Wallpaper (Pozadí) Beep (Zvukový indikátor) Blinking LED (Blikající LED) Amplifier cancel (Vypnutí zesilovače) System software (Software systému) Factory default (Tovární nastavení) TIME (ČAS) Název GPS sync (Synchronizace GPS) Time (Čas) 24-Hour format (24-hodinový formát) Nastavení Vyberte požadovaný jazyk a a potvrďte Auto (Auto) bude skryta automaticky po 10ti sekundách Manual (Ručně) je nutné ji skrýt ručně Active (Aktivní) ikony se zobrazují s animací Simple (Jednoduché) statické ikony Nastavuje barvu podsvícení ovládacích tlačítek Je k dispozici 12 přednastavených barev a 3 uživatelská nastavení Výběr motivu pozadí displeje Je k dispozici několik přednastavených obrázků a je možné nahrát 3 vlastní obrázky je nutné je uložit na SD kartu do složky Picture Zapíná nebo vypíná indikaci dotyku ikon Zapíná nebo vypíná blikání LED diody při vypnutém přístroji Vypíná vestavěný zesilovač pokud je zapojen externí zesilovač Zobrazuje verzi software Obnovuje původní tovární nastavení Nastavení Synchronizuje zobrazovaný čas se signálem GPS Nastavuje čas pokud je vypnuta synchronizace GPS Nastavuje zobrazení času 12 nebo 24 hodin Název Dimmer mode (Stmívač) Dimmer (Stmívač) SETUP (NASTAVENÍ) Název Vyberte položku kterou chcete nastavit AUX (AUX) Bluetooth (Bluetooth) Camera (Kamera) Nastavení Přepíná stupeň jasu displeje pro den, pro noc, nebo automatický (podle osvětlení vozu) Nastavuje stupeň jasu displeje pro jednotlivé režimy Nastavení Stiskněte Setup (Nastavit) pro rozbalení nabídky nastavení Nastavuje ve třech stupních citlivost externího vstupu (nízká, střední, vysoká) Zapnutí/vypnutí funkce Bluetooth Výběr repro (pravý nebo levý přední) pro reprodukci telefonního hovoru Výběr tónu Update software pro Bluetooth Zapíná nebo vypíná přerušení obrazem kamery při zařazení zpětného chodu DVD Jazyk menu Jazyk audio stopy Jazyk titulků Heslo Rodičovský zámek Navigation (Navigace) Anti theft (Proti krádeži) Přerušení při navigačních pokynech Hlasová navigace zapnuto (pokyn přeruší audio), mute (pokyn ztlumí audio), vypnuto (hlasová navigace vypnuta Nastavení ochranného kódu proti krádeži Dlouze stiskněte ikonu General - Všeobecné pro vstup do režimu zadávání kódu Zadejte 4-místný číselný kód a potvrďte Pro zrušení kódu stiskněte dlouze ikonu General - Všeobecné a zadejte starý kód pro potvrzení 4

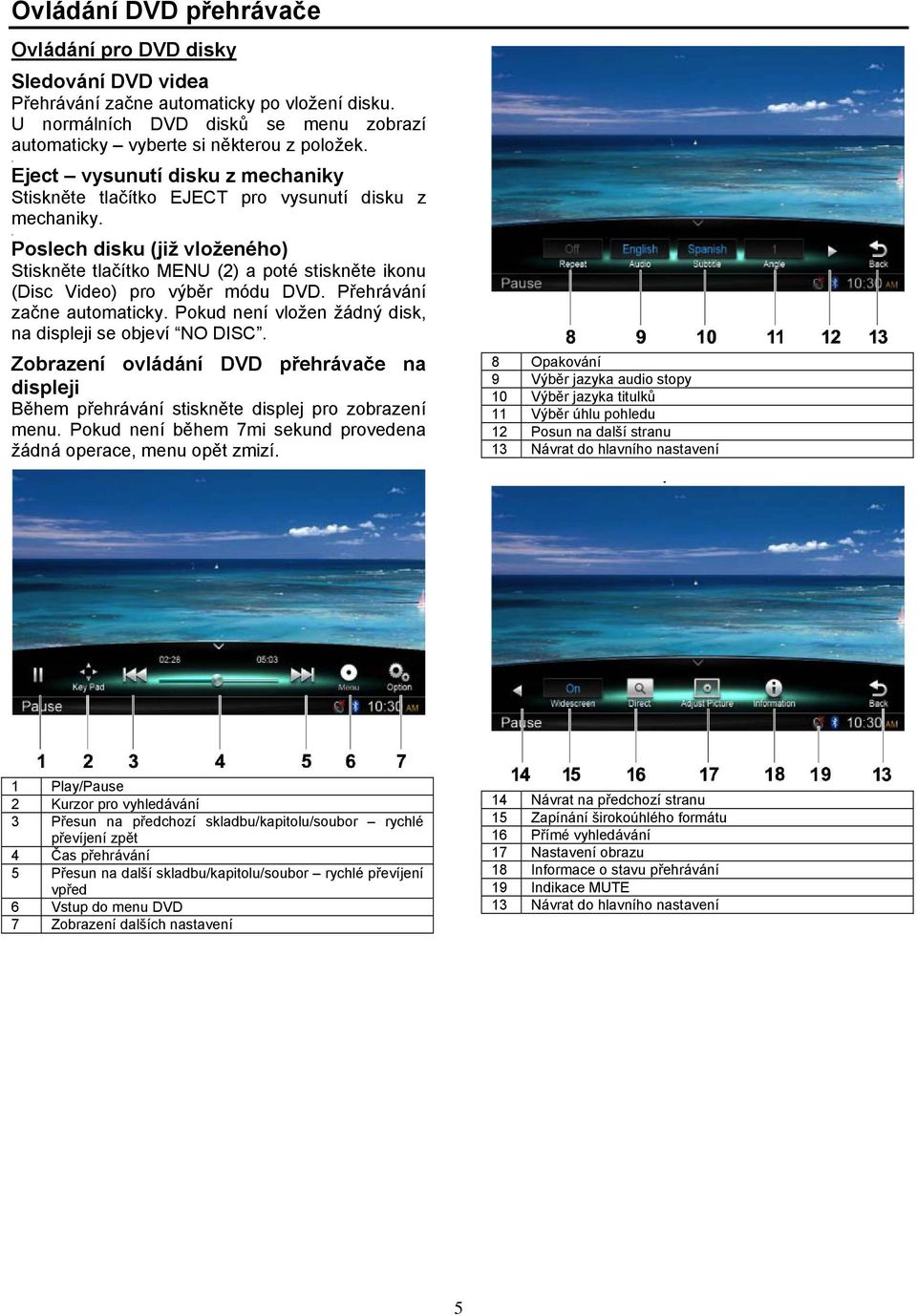

5 Ovládání DVD přehrávače Ovládání pro DVD disky Sledování DVD videa Přehrávání začne automaticky po vložení disku. U normálních DVD disků se menu zobrazí automaticky vyberte si některou z položek., Eject vysunutí disku z mechaniky Stiskněte tlačítko EJECT pro vysunutí disku z mechaniky., Poslech disku (již vloženého) Stiskněte tlačítko MENU (2) a poté stiskněte ikonu (Disc Video) pro výběr módu DVD. Přehrávání začne automaticky. Pokud není vložen žádný disk, na displeji se objeví NO DISC. Zobrazení ovládání DVD přehrávače na displeji Během přehrávání stiskněte displej pro zobrazení menu. Pokud není během 7mi sekund provedena žádná operace, menu opět zmizí. 8 Opakování 9 Výběr jazyka audio stopy 10 Výběr jazyka titulků 11 Výběr úhlu pohledu 12 Posun na další stranu 13 Návrat do hlavního nastavení 1 Play/Pause 2 Kurzor pro vyhledávání 3 Přesun na předchozí skladbu/kapitolu/soubor rychlé převíjení zpět 4 Čas přehrávání 5 Přesun na další skladbu/kapitolu/soubor rychlé převíjení vpřed 6 Vstup do menu DVD 7 Zobrazení dalších nastavení 14 Návrat na předchozí stranu 15 Zapínání širokoúhlého formátu 16 Přímé vyhledávání 17 Nastavení obrazu 18 Informace o stavu přehrávání 19 Indikace MUTE 13 Návrat do hlavního nastavení 5

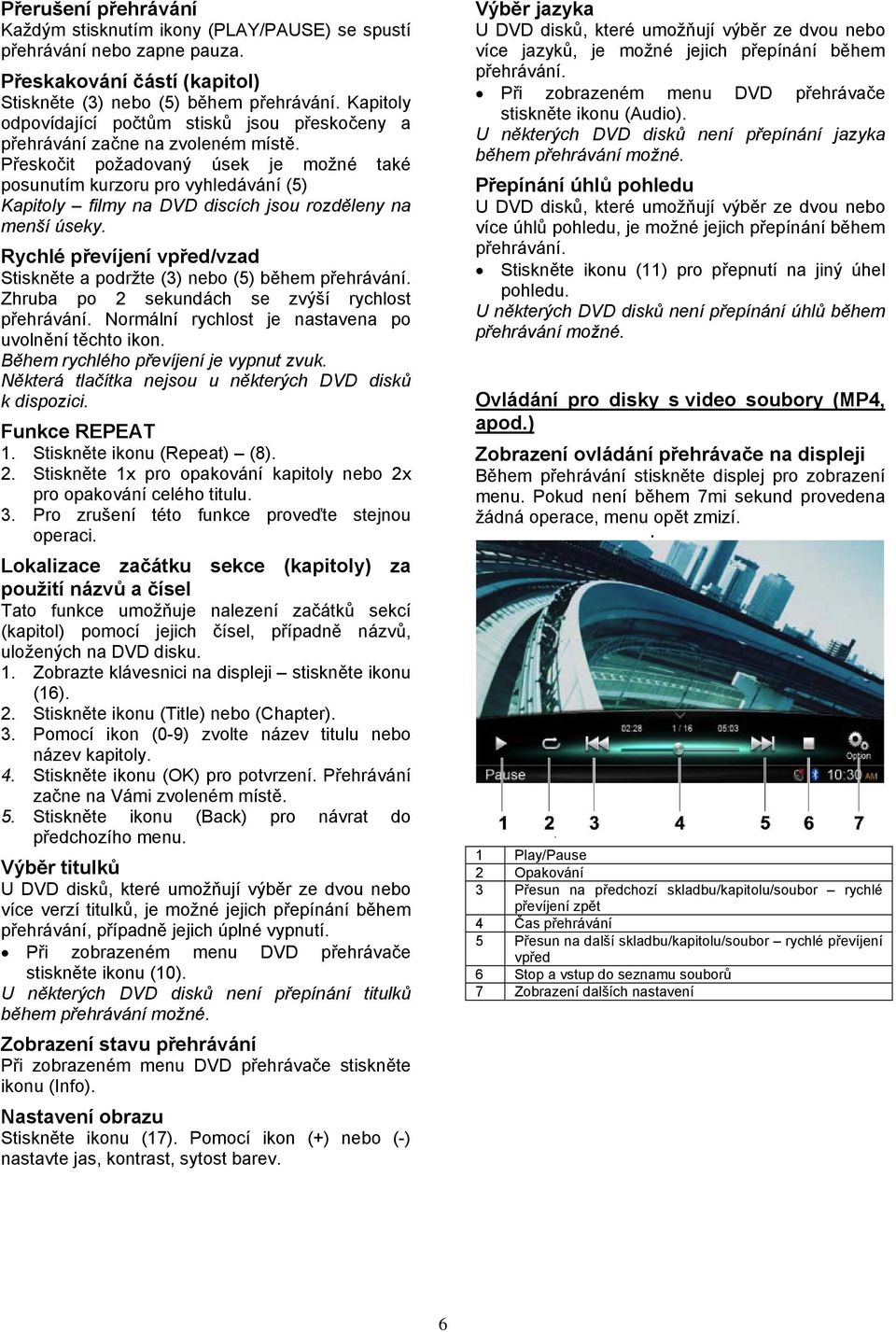

6 Přerušení přehrávání Každým stisknutím ikony (PLAY/PAUSE) se spustí přehrávání nebo zapne pauza. Přeskakování částí (kapitol) Stiskněte (3) nebo (5) během přehrávání. Kapitoly odpovídající počtům stisků jsou přeskočeny a přehrávání začne na zvoleném místě. Přeskočit požadovaný úsek je možné také posunutím kurzoru pro vyhledávání (5) Kapitoly filmy na DVD discích jsou rozděleny na menší úseky. Rychlé převíjení vpřed/vzad Stiskněte a podržte (3) nebo (5) během přehrávání. Zhruba po 2 sekundách se zvýší rychlost přehrávání. Normální rychlost je nastavena po uvolnění těchto ikon. Během rychlého převíjení je vypnut zvuk. Některá tlačítka nejsou u některých DVD disků k dispozici. Funkce REPEAT 1. Stiskněte ikonu (Repeat) (8). 2. Stiskněte 1x pro opakování kapitoly nebo 2x pro opakování celého titulu. 3. Pro zrušení této funkce proveďte stejnou operaci. Lokalizace začátku sekce (kapitoly) za použití názvů a čísel Tato funkce umožňuje nalezení začátků sekcí (kapitol) pomocí jejich čísel, případně názvů, uložených na DVD disku. 1. Zobrazte klávesnici na displeji stiskněte ikonu (16). 2. Stiskněte ikonu (Title) nebo (Chapter). 3. Pomocí ikon (0-9) zvolte název titulu nebo název kapitoly. 4. Stiskněte ikonu (OK) pro potvrzení. Přehrávání začne na Vámi zvoleném místě. 5. Stiskněte ikonu (Back) pro návrat do předchozího menu. Výběr titulků U DVD disků, které umožňují výběr ze dvou nebo více verzí titulků, je možné jejich přepínání během přehrávání, případně jejich úplné vypnutí. Při zobrazeném menu DVD přehrávače stiskněte ikonu (10). U některých DVD disků není přepínání titulků během přehrávání možné. Zobrazení stavu přehrávání Při zobrazeném menu DVD přehrávače stiskněte ikonu (Info). Nastavení obrazu Stiskněte ikonu (17). Pomocí ikon (+) nebo (-) nastavte jas, kontrast, sytost barev. Výběr jazyka U DVD disků, které umožňují výběr ze dvou nebo více jazyků, je možné jejich přepínání během přehrávání. Při zobrazeném menu DVD přehrávače stiskněte ikonu (Audio). U některých DVD disků není přepínání jazyka během přehrávání možné. Přepínání úhlů pohledu U DVD disků, které umožňují výběr ze dvou nebo více úhlů pohledu, je možné jejich přepínání během přehrávání. Stiskněte ikonu (11) pro přepnutí na jiný úhel pohledu. U některých DVD disků není přepínání úhlů během přehrávání možné. Ovládání pro disky s video soubory (MP4, apod.) Zobrazení ovládání přehrávače na displeji Během přehrávání stiskněte displej pro zobrazení menu. Pokud není během 7mi sekund provedena žádná operace, menu opět zmizí. 1 Play/Pause 2 Opakování 3 Přesun na předchozí skladbu/kapitolu/soubor rychlé převíjení zpět 4 Čas přehrávání 5 Přesun na další skladbu/kapitolu/soubor rychlé převíjení vpřed 6 Stop a vstup do seznamu souborů 7 Zobrazení dalších nastavení 6

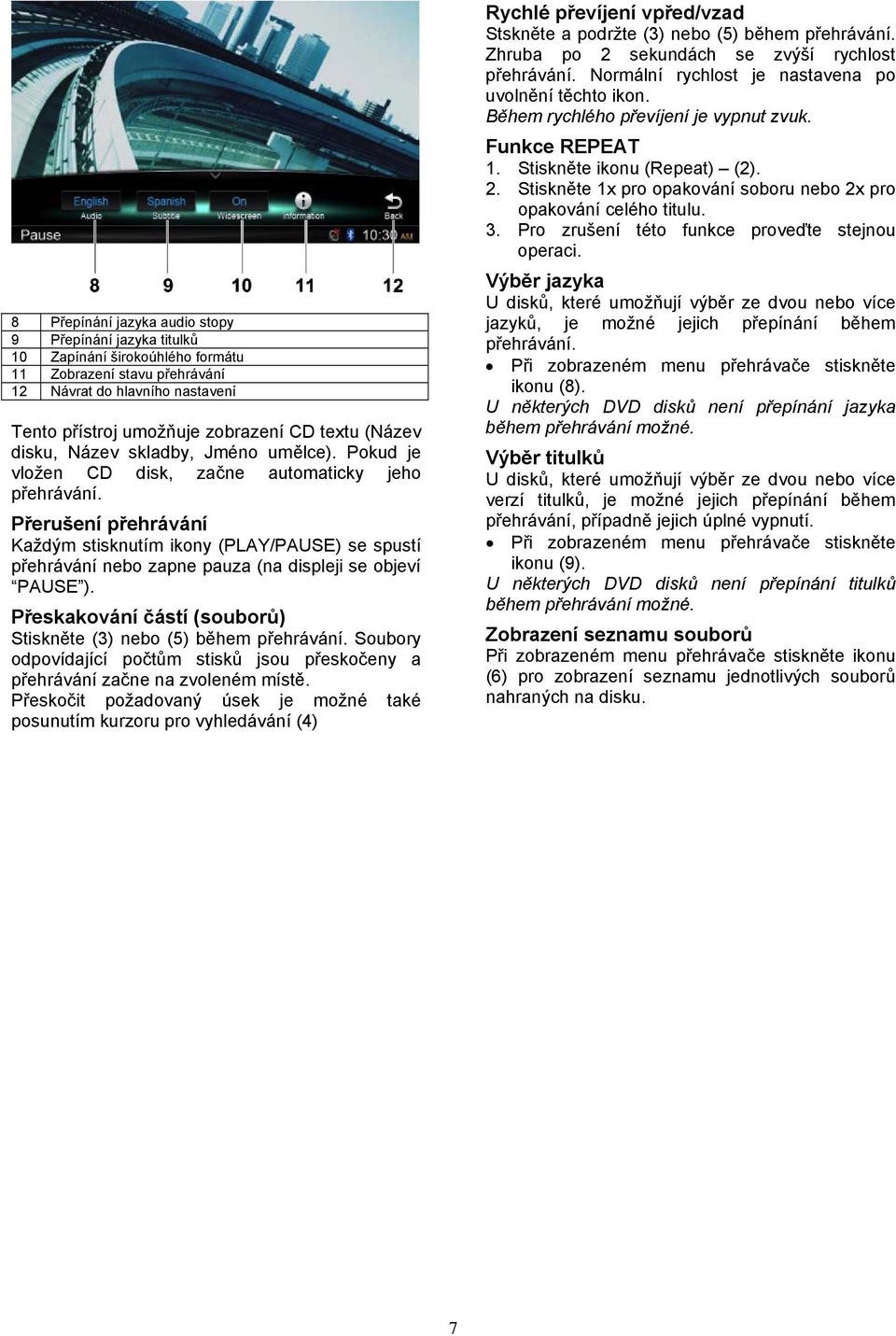

7 8 Přepínání jazyka audio stopy 9 Přepínání jazyka titulků 10 Zapínání širokoúhlého formátu 11 Zobrazení stavu přehrávání 12 Návrat do hlavního nastavení Tento přístroj umožňuje zobrazení CD textu (Název disku, Název skladby, Jméno umělce). Pokud je vložen CD disk, začne automaticky jeho přehrávání. Přerušení přehrávání Každým stisknutím ikony (PLAY/PAUSE) se spustí přehrávání nebo zapne pauza (na displeji se objeví PAUSE ). Přeskakování částí (souborů) Stiskněte (3) nebo (5) během přehrávání. Soubory odpovídající počtům stisků jsou přeskočeny a přehrávání začne na zvoleném místě. Přeskočit požadovaný úsek je možné také posunutím kurzoru pro vyhledávání (4) Rychlé převíjení vpřed/vzad Stskněte a podržte (3) nebo (5) během přehrávání. Zhruba po 2 sekundách se zvýší rychlost přehrávání. Normální rychlost je nastavena po uvolnění těchto ikon. Během rychlého převíjení je vypnut zvuk. Funkce REPEAT 1. Stiskněte ikonu (Repeat) (2). 2. Stiskněte 1x pro opakování soboru nebo 2x pro opakování celého titulu. 3. Pro zrušení této funkce proveďte stejnou operaci. Výběr jazyka U disků, které umožňují výběr ze dvou nebo více jazyků, je možné jejich přepínání během přehrávání. Při zobrazeném menu přehrávače stiskněte ikonu (8). U některých DVD disků není přepínání jazyka během přehrávání možné. Výběr titulků U disků, které umožňují výběr ze dvou nebo více verzí titulků, je možné jejich přepínání během přehrávání, případně jejich úplné vypnutí. Při zobrazeném menu přehrávače stiskněte ikonu (9). U některých DVD disků není přepínání titulků během přehrávání možné. Zobrazení seznamu souborů Při zobrazeném menu přehrávače stiskněte ikonu (6) pro zobrazení seznamu jednotlivých souborů nahraných na disku. 7

8 Ovládání DVD/CD přehrávače (audio soubory) Přehrávání audio souborů z disku Přehrávání začne automaticky po vložení disku., Poslech disku (již vloženého) Stiskněte tlačítko MENU (2) a poté stiskněte ikonu (Disc Audio) pro výběr režimu přehrávání disku. Přehrávání začne automaticky a na displeji se zobrazí menu. 1 Zobrazení seznamu skladeb (souborů) 2 Informace o přehrávaném souboru (skladbě) 3 Play/Pause 4 Opakování 5 Přeskakování/převíjení zpět 6 Zobrazení stavu přehrávání 7 Přeskakování/převíjení vpřed 8 Náhodný výběr 9 Zobrazení dalších nastavení Výběr skladby ze seznamu na displeji Tato funkce umožňuje výběr skladby ze seznamu zobrazeného na displeji. 1. Stiskněte ikonu (1). 2. Vyberte skladbu za seznamu stiskněte její ikonu pro započetí přehrávání. Přerušení přehrávání Každým stisknutím ikony (Play/Pause) se spustí přehrávání nebo zapne pauza. Přeskakování skladeb Stiskněte ikonu (5) nebo (7) během přehrávání. Skladby odpovídající počtům stisků jsou přeskočeny a přehrávání začne na zvoleném místě. Stiskněte ikonu (7) pro přeskočení na začátek další skladby. Stiskněte ikonu (5) pro přeskočení na začátek předchozí skladby. Rychlé převíjení vpřed/vzad Stiskněte a podržte ikonu (5) nebo (7) během přehrávání. Normální rychlost je znovu nastavena po uvolnění ikony. Opakování (Repeat) Stiskněte ikonu (4) během přehrávání. Náhodný výběr (Shuffle) Stiskněte ikonu (8) během přehrávání. Funkce SCAN (přehrávání ukázek) 1. Stiskněte ikonu (9) pro vstup na další stranu. 2. Stiskněte ikonu (SCAN) pro zahájení přehrávání ukázek jednotlivých skladeb. Vyhledání skladby za použití čísel skladeb Tato funkce umožňuje nalezení začátků skladeb pomocí jejich čísel, uložených na disku. 1. Stiskněte ikonu (1) pro zobrazení pomocného menu. 2. Stiskněte ikonu pro vstup do menu vyhledávání. 3. Pomocí ikon (0-9) zvolte skladbu. 4. Stiskněte ikonu pro návrat do předchozího menu. Ovládání pro CD disky ve formátu MP3/WMA/AAC Co je to MP3? MP3 je způsob komprese dat. Tato komprese umožňuje redukování originálních dat na hodnotu zhruba 10% původního objemu při zachování vysoké zvukové kvality. Na jedno CD-R nebo CD- RW je možné uložit v tomto formátu zhruba 10 normálních CD. Co je to WMA? WMA je zkratka Windows Media Audio, což je audio formát souborů vyvinutý firmou Microsoft. Pravidla pro ukládání dat ve formátu MP3/WMA. Přípony souborů 1. Používejte vždy přípony.mp3,.wma, nebo.m4a. Pokud dáte souboru jinou příponu nebo nedáte žádnou, nebude jej možné přehrát. Pokud použijete v příponě kombinaci malých a velkých písmen, normální přehrávání rovněž nebude možné. 2. Soubory bez dat MP3/WMA nebude možné přehrát. Na displeji se objeví indikace --:--. Formát souboru 1. Pokud zapisujete soubor MP3/WMA na CD-R nebo CD-RW, používejte software ve formátu ISO9660 úroveň 1, 2, 3 nebo JOLIET nebo Romeo. Soubor zapsaný v jiném formátu nebude možné přehrát. 2. Název bloku a název souboru je možné zobrazit během přehrávání. Název ovšem musí mít méně než 128 znaků (písmen nebo číslic). 8

9 Nepoužívejte stejný název bloku a souboru uvnitř bloku. Struktura bloků 1. Soubory na CD musí být uspořádány maximálně do 8mi úrovní. Počet souborů a bloků 1. Maximální počet bloků je 255 (s tím, že maximální počet souborů v jednom bloku je 999). Celkový maximální počet souborů je Skladby jsou přehrávány v pořadí, ve kterém byly na CD nahrány. 3. Při přehrávání se může objevit rušení, které závisí na typu nahrávacího softwaru. Výběr souboru Stiskněte ikonu LIST (1) pro zobrazení seznamu souborů/adresářů. Soubor vyberete jeho dotykem. Ovládání přehrávání Vyhledání skladby za použití čísel skladeb Tato funkce umožňuje nalezení začátků skladeb pomocí jejich čísel, uložených na disku. 1. Stiskněte ikonu (1) pro zobrazení seznamu souborů/skladeb. 1 Zobrazení seznamu souborů/adresářů 2 Informace o přehrávaném souboru (skladbě) 3 Play/Pause 4 Opakování 5 Přeskakování/převíjení zpět 6 Zobrazení stavu přehrávání 7 Přeskakování/převíjení vpřed 8 Náhodný výběr 9 Zobrazení dalších nastavení 2. Stiskněte ikonu pro zobrazení číselné klávesnice. 3. Pomocí ikon (0-9) zvolte skladbu. 4. Stiskněte ikonu (Vyhledat) pro potvrzení. Přehrávání začne na Vámi zvoleném místě. 5. Stiskněte ikonu (Back) pro návrat do předchozího menu. Ostatní fukce se ovládají stejně jako v případě normálních audio souborů na CD 10 Scan (přehrávání ukázek) 11 Rotace zobrazení alba 12 Návrat do hlavního nastavení 9

10 Přehrávání USB/SD audio souborů Tato sekce popisuje ovládání, pokud je k přístroji připojena paměť USB nebo vložena SD karta do SD slotu. V této paměti mohou být uloženy soubory ve formátu MP3, WMA, AAC Ovládání USB Vložte USB paměť do USB konektoru. Soubory na USB jsou načteny automaticky. Pro zvolení režimu USB stiskněte ikonu (USB) v menu volby zdrojů. Přístroj se přepne do režimu přehrávání USB audio souborů. Přehrávání USB/SD video souborů Tato sekce popisuje ovládání, pokud je k přístroji připojena paměť USB nebo vložena SD karta do SD slotu. V této paměti mohou být uloženy soubory ve formátu MP4/DivX. Ovládání USB Vložte USB paměť do USB konektoru. Soubory na USB jsou načteny automaticky. Pro zvolení režimu USB stiskněte ikonu (USB) v menu volby zdrojů. Přístroj se přepne do režimu přehrávání USB audio souborů. Ovládání SD Vložte SD kartu do slotu pod posuvným krytem na čelním panelu přístroje. Soubory na SD kartě jsou načteny automaticky. Pro zvolení režimu SD stiskněte ikonu (SD) v menu volby zdrojů. Přístroj se přepne do režimu přehrávání SD audio souborů. Ovládání pro SD/USB audio soubory je stejné jako ovládání MP3/WMA/AAC souborů na CD. Ovládání SD Vložte SD kartu do slotu pod posuvným krytem na čelním panelu přístroje. Soubory na SD kartě jsou načteny automaticky. Pro zvolení režimu SD stiskněte ikonu (SD) v menu volby zdrojů. Přístroj se přepne do režimu přehrávání SD audio souborů. Ovládání pro SD/USB video soubory je stejné jako ovládání MP4 souborů na disku DVD nebo CD. 10

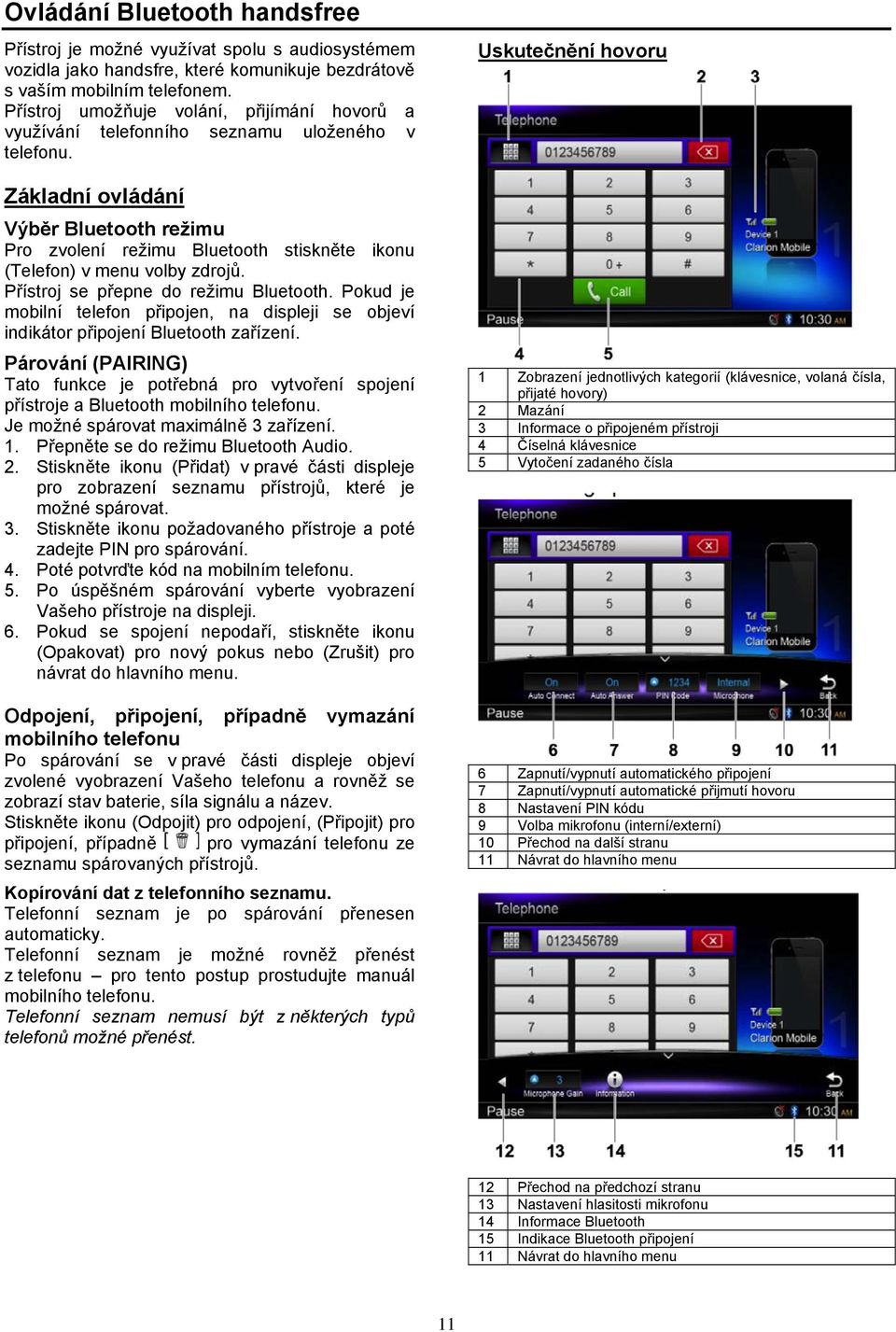

11 Ovládání Bluetooth handsfree Přístroj je možné využívat spolu s audiosystémem vozidla jako handsfre, které komunikuje bezdrátově s vaším mobilním telefonem. Přístroj umožňuje volání, přijímání hovorů a využívání telefonního seznamu uloženého v telefonu. Základní ovládání Výběr Bluetooth režimu Pro zvolení režimu Bluetooth stiskněte ikonu (Telefon) v menu volby zdrojů. Přístroj se přepne do režimu Bluetooth. Pokud je mobilní telefon připojen, na displeji se objeví indikátor připojení Bluetooth zařízení. Párování (PAIRING) Tato funkce je potřebná pro vytvoření spojení přístroje a Bluetooth mobilního telefonu. Je možné spárovat maximálně 3 zařízení. 1. Přepněte se do režimu Bluetooth Audio. 2. Stiskněte ikonu (Přidat) v pravé části displeje pro zobrazení seznamu přístrojů, které je možné spárovat. 3. Stiskněte ikonu požadovaného přístroje a poté zadejte PIN pro spárování. 4. Poté potvrďte kód na mobilním telefonu. 5. Po úspěšném spárování vyberte vyobrazení Vašeho přístroje na displeji. 6. Pokud se spojení nepodaří, stiskněte ikonu (Opakovat) pro nový pokus nebo (Zrušit) pro návrat do hlavního menu. Odpojení, připojení, případně vymazání mobilního telefonu Po spárování se v pravé části displeje objeví zvolené vyobrazení Vašeho telefonu a rovněž se zobrazí stav baterie, síla signálu a název. Stiskněte ikonu (Odpojit) pro odpojení, (Připojit) pro připojení, případně pro vymazání telefonu ze seznamu spárovaných přístrojů. Kopírování dat z telefonního seznamu. Telefonní seznam je po spárování přenesen automaticky. Telefonní seznam je možné rovněž přenést z telefonu pro tento postup prostudujte manuál mobilního telefonu. Telefonní seznam nemusí být z některých typů telefonů možné přenést. Uskutečnění hovoru 1 Zobrazení jednotlivých kategorií (klávesnice, volaná čísla, přijaté hovory) 2 Mazání 3 Informace o připojeném přístroji 4 Číselná klávesnice 5 Vytočení zadaného čísla 6 Zapnutí/vypnutí automatického připojení 7 Zapnutí/vypnutí automatické přijmutí hovoru 8 Nastavení PIN kódu 9 Volba mikrofonu (interní/externí) 10 Přechod na další stranu 11 Návrat do hlavního menu 12 Přechod na předchozí stranu 13 Nastavení hlasitosti mikrofonu 14 Informace Bluetooth 15 Indikace Bluetooth připojení 11 Návrat do hlavního menu 11

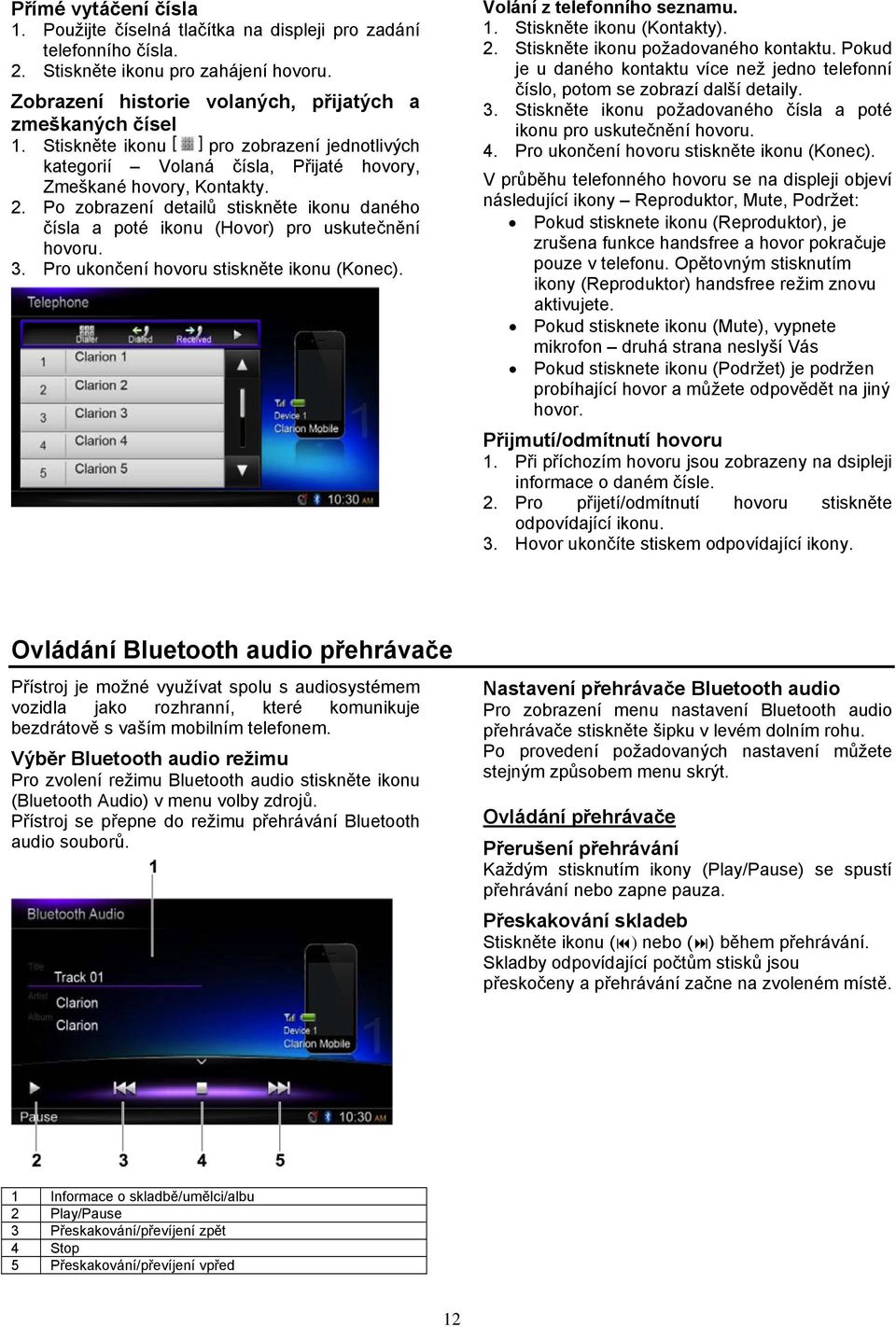

12 Přímé vytáčení čísla 1. Použijte číselná tlačítka na displeji pro zadání telefonního čísla. 2. Stiskněte ikonu pro zahájení hovoru. Zobrazení historie volaných, přijatých a zmeškaných čísel 1. Stiskněte ikonu pro zobrazení jednotlivých kategorií Volaná čísla, Přijaté hovory, Zmeškané hovory, Kontakty. 2. Po zobrazení detailů stiskněte ikonu daného čísla a poté ikonu (Hovor) pro uskutečnění hovoru. 3. Pro ukončení hovoru stiskněte ikonu (Konec). Volání z telefonního seznamu. 1. Stiskněte ikonu (Kontakty). 2. Stiskněte ikonu požadovaného kontaktu. Pokud je u daného kontaktu více než jedno telefonní číslo, potom se zobrazí další detaily. 3. Stiskněte ikonu požadovaného čísla a poté ikonu pro uskutečnění hovoru. 4. Pro ukončení hovoru stiskněte ikonu (Konec). V průběhu telefonného hovoru se na displeji objeví následující ikony Reproduktor, Mute, Podržet: Pokud stisknete ikonu (Reproduktor), je zrušena funkce handsfree a hovor pokračuje pouze v telefonu. Opětovným stisknutím ikony (Reproduktor) handsfree režim znovu aktivujete. Pokud stisknete ikonu (Mute), vypnete mikrofon druhá strana neslyší Vás Pokud stisknete ikonu (Podržet) je podržen probíhající hovor a můžete odpovědět na jiný hovor. Přijmutí/odmítnutí hovoru 1. Při příchozím hovoru jsou zobrazeny na dsipleji informace o daném čísle. 2. Pro přijetí/odmítnutí hovoru stiskněte odpovídající ikonu. 3. Hovor ukončíte stiskem odpovídající ikony. Ovládání Bluetooth audio přehrávače Přístroj je možné využívat spolu s audiosystémem vozidla jako rozhranní, které komunikuje bezdrátově s vaším mobilním telefonem. Výběr Bluetooth audio režimu Pro zvolení režimu Bluetooth audio stiskněte ikonu (Bluetooth Audio) v menu volby zdrojů. Přístroj se přepne do režimu přehrávání Bluetooth audio souborů. Nastavení přehrávače Bluetooth audio Pro zobrazení menu nastavení Bluetooth audio přehrávače stiskněte šipku v levém dolním rohu. Po provedení požadovaných nastavení můžete stejným způsobem menu skrýt. Ovládání přehrávače Přerušení přehrávání Každým stisknutím ikony (Play/Pause) se spustí přehrávání nebo zapne pauza. Přeskakování skladeb Stiskněte ikonu ( ) nebo ( ) během přehrávání. Skladby odpovídající počtům stisků jsou přeskočeny a přehrávání začne na zvoleném místě. 1 Informace o skladbě/umělci/albu 2 Play/Pause 3 Přeskakování/převíjení zpět 4 Stop 5 Přeskakování/převíjení vpřed 12

13 Ovládání tuneru Poslech tuneru Stiskněte tlačítko MENU (2) a poté stiskněte ikonu (Tuner) pro výběr režimu tuneru. Na displeji se zobrazí menu. 17 Přesun na předchozí stranu 18 Výběr PTY 19 Automatické ukládání do paměti 1 Frekvenční rozsah (FM1, FM2, FM3, AM) 2 Informace o naleděné stanici a programu 3 Číslo předvolby 4 Naladěná frekvence 5 Vstup do zobrazení seznamu předvoleb 6 Scan stanic v jednotlivých předvolbách 7 Manuální ladění dolů Automatické ladění dolů (dlouhý stisk) 8 Stupnice 9 Manuální ladění nahoru Automatické ladění nahoru (dlouhý stisk) 10 Zobrazení dalších nastavení 11 Výběr režimu ladění (pouze silné LOCAL nebo všechny DX) 12 TA zapínání/vypínání dopravních informací 13 AF zapínání/vypínání alternativních frekvencí 14 REG zapínání/vypínání regionálního vysílání 15 Přesun na na další stranu 16 Návrat do předchozího menu Automatické ladění 1. Stiskněte ikonu (BAND) (1) pro volbu frekvenčního rozsahu FM1,FM2,FM3, AM. 2. Stiskněte ikonu (7) nebo (9) na dobu delší než 2 sekundy pro naladění další stanice. Manuální ladění po krocích 1. Stiskněte ikonu (BAND) (1) pro volbu frekvenčního rozsahu FM1,FM2,FM3, AM. 2. Stiskněte ikonu (7) nebo (9) pro přeladění frekvence o 1 krok. Naladění stanic uložených pod jednotlivými předvolbami 1. Stiskněte ikonu (BAND) (1) pro volbu frekvenčního rozsahu. 2. Stiskněte ikonu (5) pro zobrazení seznamu předvoleb a poté stiskněte ikonu požadované předvolby. Manuální ukládání do paměti 1. Stiskněte ikonu (BAND) (1) pro volbu frekvenčního rozsahu. 2. Nalaďte požadovanou stanici. 3. Stiskněte ikonu předvolby na dobu delší než 3 sekundy. Automatické ukládání do paměti (Auto Store) Tato funkce umožňuje uložení 6ti stanic s dobrým příjmem do jednotlivých předvoleb. Pokud je možné přijmout méně než 6 stanic, uloží se pouze ty, které jsou k dispozici a ostatní předvolby se nevymažou. 1. Stiskněte ikonu (BAND) (1) pro volbu frekvenčního rozsahu. 2. Stiskněte ikonu (10) pro zobrazení pomocného menu, poté stiskněte ikonu (15) pro posun na další stranu a nakonec ikonu (19) Auto Store. 13

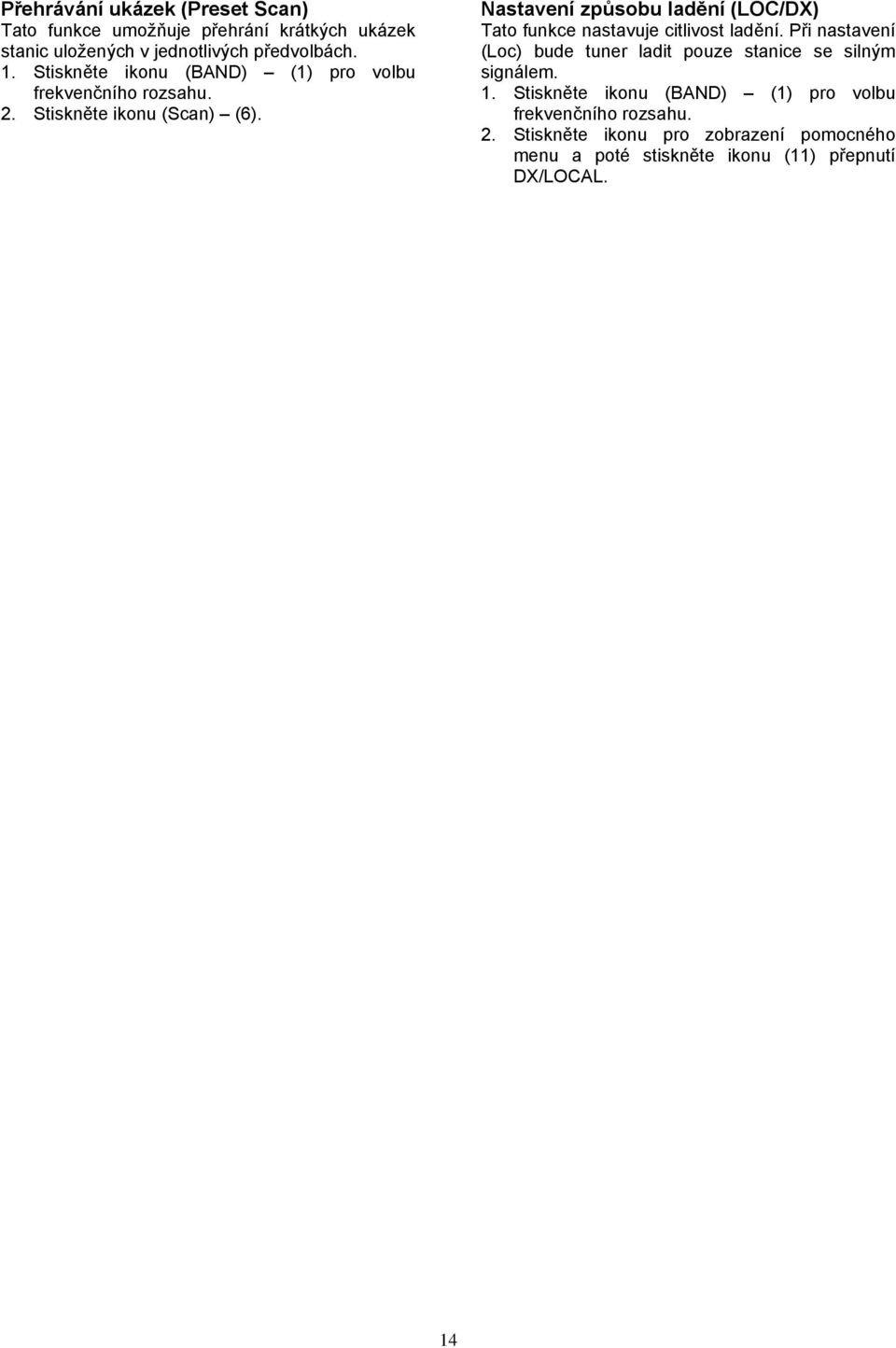

14 Přehrávání ukázek (Preset Scan) Tato funkce umožňuje přehrání krátkých ukázek stanic uložených v jednotlivých předvolbách. 1. Stiskněte ikonu (BAND) (1) pro volbu frekvenčního rozsahu. 2. Stiskněte ikonu (Scan) (6). Nastavení způsobu ladění (LOC/DX) Tato funkce nastavuje citlivost ladění. Při nastavení (Loc) bude tuner ladit pouze stanice se silným signálem. 1. Stiskněte ikonu (BAND) (1) pro volbu frekvenčního rozsahu. 2. Stiskněte ikonu pro zobrazení pomocného menu a poté stiskněte ikonu (11) přepnutí DX/LOCAL. 14

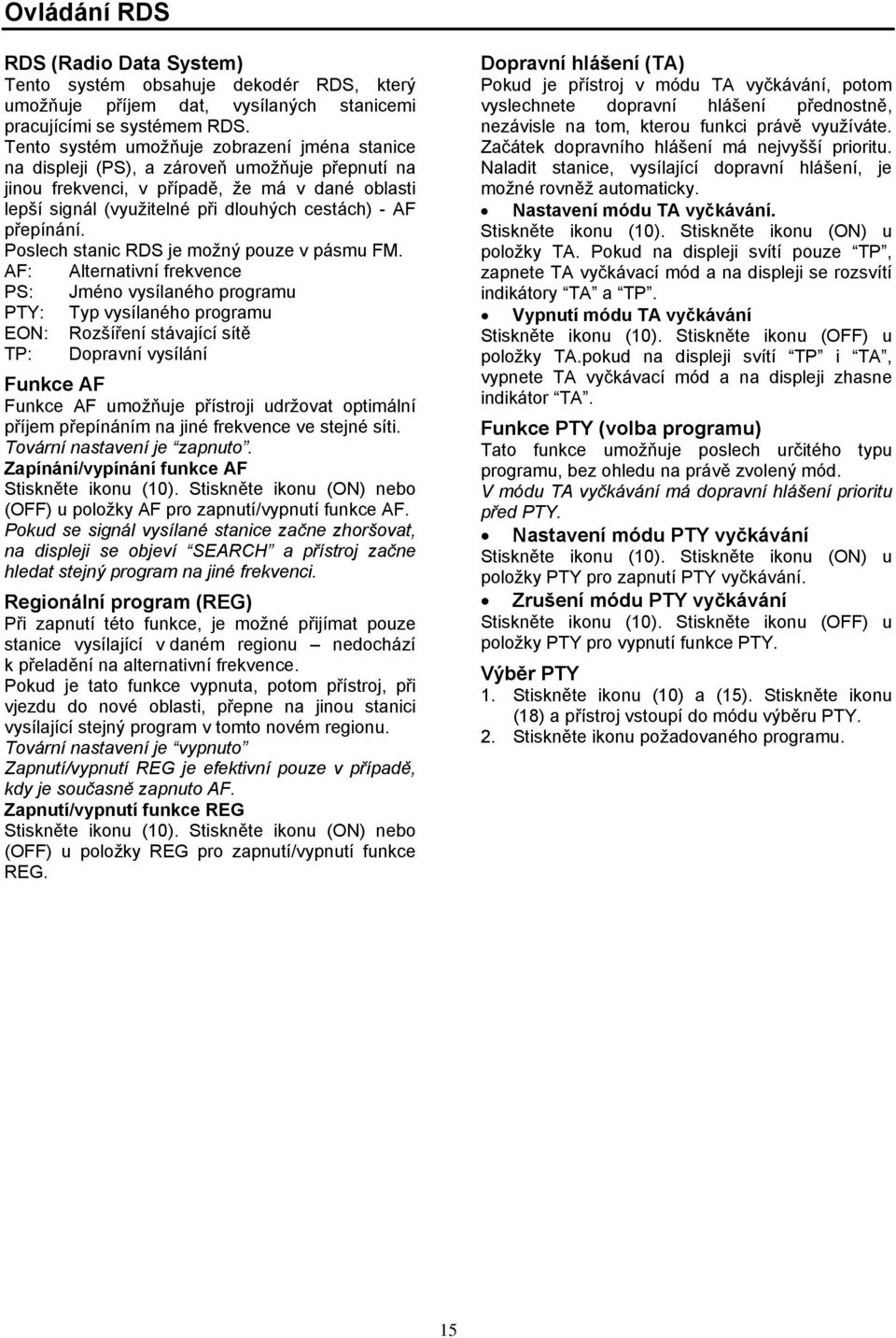

15 Ovládání RDS RDS (Radio Data System) Tento systém obsahuje dekodér RDS, který umožňuje příjem dat, vysílaných stanicemi pracujícími se systémem RDS. Tento systém umožňuje zobrazení jména stanice na displeji (PS), a zároveň umožňuje přepnutí na jinou frekvenci, v případě, že má v dané oblasti lepší signál (využitelné při dlouhých cestách) - AF přepínání. Poslech stanic RDS je možný pouze v pásmu FM. AF: Alternativní frekvence PS: Jméno vysílaného programu PTY: Typ vysílaného programu EON: Rozšíření stávající sítě TP: Dopravní vysílání Funkce AF Funkce AF umožňuje přístroji udržovat optimální příjem přepínáním na jiné frekvence ve stejné síti. Tovární nastavení je zapnuto. Zapínání/vypínání funkce AF Stiskněte ikonu (10). Stiskněte ikonu (ON) nebo (OFF) u položky AF pro zapnutí/vypnutí funkce AF. Pokud se signál vysílané stanice začne zhoršovat, na displeji se objeví SEARCH a přístroj začne hledat stejný program na jiné frekvenci. Regionální program (REG) Při zapnutí této funkce, je možné přijímat pouze stanice vysílající v daném regionu nedochází k přeladění na alternativní frekvence. Pokud je tato funkce vypnuta, potom přístroj, při vjezdu do nové oblasti, přepne na jinou stanici vysílající stejný program v tomto novém regionu. Tovární nastavení je vypnuto Zapnutí/vypnutí REG je efektivní pouze v případě, kdy je současně zapnuto AF. Zapnutí/vypnutí funkce REG Stiskněte ikonu (10). Stiskněte ikonu (ON) nebo (OFF) u položky REG pro zapnutí/vypnutí funkce REG. Dopravní hlášení (TA) Pokud je přístroj v módu TA vyčkávání, potom vyslechnete dopravní hlášení přednostně, nezávisle na tom, kterou funkci právě využíváte. Začátek dopravního hlášení má nejvyšší prioritu. Naladit stanice, vysílající dopravní hlášení, je možné rovněž automaticky. Nastavení módu TA vyčkávání. Stiskněte ikonu (10). Stiskněte ikonu (ON) u položky TA. Pokud na displeji svítí pouze TP, zapnete TA vyčkávací mód a na displeji se rozsvítí indikátory TA a TP. Vypnutí módu TA vyčkávání Stiskněte ikonu (10). Stiskněte ikonu (OFF) u položky TA.pokud na displeji svítí TP i TA, vypnete TA vyčkávací mód a na displeji zhasne indikátor TA. Funkce PTY (volba programu) Tato funkce umožňuje poslech určitého typu programu, bez ohledu na právě zvolený mód. V módu TA vyčkávání má dopravní hlášení prioritu před PTY. Nastavení módu PTY vyčkávání Stiskněte ikonu (10). Stiskněte ikonu (ON) u položky PTY pro zapnutí PTY vyčkávání. Zrušení módu PTY vyčkávání Stiskněte ikonu (10). Stiskněte ikonu (OFF) u položky PTY pro vypnutí funkce PTY. Výběr PTY 1. Stiskněte ikonu (10) a (15). Stiskněte ikonu (18) a přístroj vstoupí do módu výběru PTY. 2. Stiskněte ikonu požadovaného programu. 15

16 Ovládání ipod/iphone Tato sekce popisuje ovládání, pokud je k přístroji připojen ipod (ipod Mini, čtvrtá generace, ipod nano, ipod classic). Jiné typy přehrávačů ipod nemusí fungovat (týká se to zejména přehrávačů první, druhé a třetí generace). Výběr režimu ipod audio Propojte ipod pomocí originálního USB kabelu s USB konektorem. Režim přehrávání USB je zvolen automaticky. Pro zvolení režimu ipod audio pokud je ipod již připojen stiskněte ikonu (ipod) v menu volby zdrojů. Přístroj se přepne do režimu přehrávání ipod souborů. ipod zobrazení displeje pro ovládání audio funkcí 1 Otevření seznamu souborů 2 Přepínání mezi ipod audio a ipod video 3 Informace o umělci, albu, skladbě 4 Play/Pause 5 Opakování 6 Přeskakování/převíjení vzad 7 Zobrazení stavu přehrávání 8 Přeskakování/převíjení vpřed 9 Náhodný výběr 10 Zobrazení dalších nastavení Výběr skladby ze seznamu na displeji Tato funkce umožňuje výběr skladby ze seznamu zobrazeného na displeji. 1. Stiskněte ikonu (List) (1) a poté ikonu požadované kategorie pro zobrazení seznamu. 2. Posuňte písmena abecedy a poté se dotkněte požadovaného písmene, nebo posuňte přímo položky seznamu. Potom stiskněte název požadovaného alba (umělce, žánru, apod.) pro zobrazení seznamu skladeb. 3. Stiskněte ikonu požadované skladby pro započetí přehrávání. Přerušení přehrávání Každým stisknutím ikony (Play/Pause) (4) se spustí přehrávání nebo zapne pauza. Přeskakování skladeb Stiskněte ikonu (6) nebo (8) během přehrávání. Skladby odpovídající počtům stisků jsou přeskočeny a přehrávání začne na zvoleném místě. Stiskněte ikonu (8) pro přeskočení na začátek další skladby. Stiskněte ikonu (6) pro přeskočení na začátek předchozí skladby. Rychlé převíjení vpřed/vzad Stiskněte a podržte ikonu (6) nebo (8) během přehrávání. Normální rychlost je znovu nastavena po uvolnění ikony. Opakování (Repeat) Stiskněte ikonu (5) během přehrávání. Náhodný výběr (Shuffle) Stiskněte ikonu (9) během přehrávání. Funkce SCAN (přehrávání ukázek) 1. Stiskněte ikonu (9) pro vstup na další stranu. 2. Stiskněte ikonu (SCAN) pro zahájení přehrávání ukázek jednotlivých skladeb. Vyhledání skladby za použití čísel skladeb Tato funkce umožňuje nalezení začátků skladeb pomocí jejich čísel, uložených na disku. 1. Stiskněte ikonu (List) (1) pro zobrazení seznamu souborů/skladeb. 2. Stiskněte ikonu pro zobrazení klávesnice. 3. Pomocí ikon zvolte skladbu. 4. Stiskněte ikonu (Vyhledat) pro potvrzení. Přehrávání začne na Vámi zvoleném místě. 11 Zapnutí/Vypnutí jednoduchého režimu 12 Volba rychlosti přehrávání audiknihy 13 Návrat do režimu ovládání hlavních funkcí 16

17 Výběr režimu ipod video Pro zobrazení video souborů je nutné ipod/iphone připojit pomocí kabelu CCA-750, který je dodáván jako zvláštní příslušenství. Pro zvolení režimu ipod video stiskněte ikonu (ipod Audio/Video) v levém horním rohu. Přístroj se přepne do režimu přehrávání ipod video souborů. Zobrazení ovládání na displeji během přehrávání ipod/iphone video souborů 3 Přeskakování/převíjení vzad 4 Zobrazení stavu přehrávání 5 Přeskakování/převíjení vpřed 6 Zobrazení seznamu souborů 7 Zobrazení dalších nastavení Ostatní funkce se ovládájí stejně jako audio funkce. 8 Zapnutí/Vypnutí jednoduchého režimu 9 Zapnutí/Vypnutí širokoúhlého formátu 10 Návrat do režimu ovládání hlavních funkcí 1 Play/Pause 2 Opakování 17

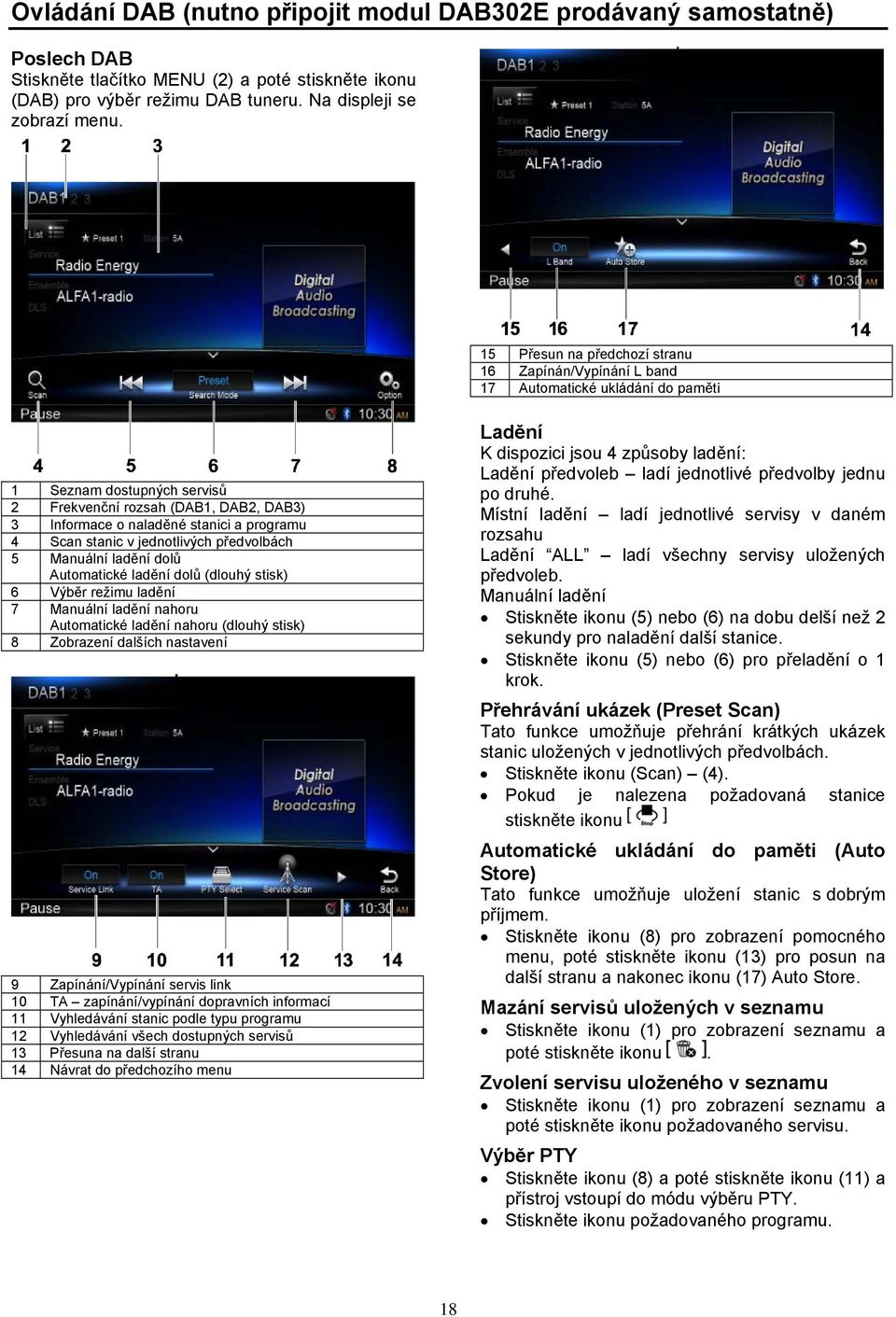

18 Ovládání DAB (nutno připojit modul DAB302E prodávaný samostatně) Poslech DAB Stiskněte tlačítko MENU (2) a poté stiskněte ikonu (DAB) pro výběr režimu DAB tuneru. Na displeji se zobrazí menu. 15 Přesun na předchozí stranu 16 Zapínán/Vypínání L band 17 Automatické ukládání do paměti 1 Seznam dostupných servisů 2 Frekvenční rozsah (DAB1, DAB2, DAB3) 3 Informace o naladěné stanici a programu 4 Scan stanic v jednotlivých předvolbách 5 Manuální ladění dolů Automatické ladění dolů (dlouhý stisk) 6 Výběr režimu ladění 7 Manuální ladění nahoru Automatické ladění nahoru (dlouhý stisk) 8 Zobrazení dalších nastavení 9 Zapínání/Vypínání servis link 10 TA zapínání/vypínání dopravních informací 11 Vyhledávání stanic podle typu programu 12 Vyhledávání všech dostupných servisů 13 Přesuna na další stranu 14 Návrat do předchozího menu Ladění K dispozici jsou 4 způsoby ladění: Ladění předvoleb ladí jednotlivé předvolby jednu po druhé. Místní ladění ladí jednotlivé servisy v daném rozsahu Ladění ALL ladí všechny servisy uložených předvoleb. Manuální ladění Stiskněte ikonu (5) nebo (6) na dobu delší než 2 sekundy pro naladění další stanice. Stiskněte ikonu (5) nebo (6) pro přeladění o 1 krok. Přehrávání ukázek (Preset Scan) Tato funkce umožňuje přehrání krátkých ukázek stanic uložených v jednotlivých předvolbách. Stiskněte ikonu (Scan) (4). Pokud je nalezena požadovaná stanice stiskněte ikonu Automatické ukládání do paměti (Auto Store) Tato funkce umožňuje uložení stanic s dobrým příjmem. Stiskněte ikonu (8) pro zobrazení pomocného menu, poté stiskněte ikonu (13) pro posun na další stranu a nakonec ikonu (17) Auto Store. Mazání servisů uložených v seznamu Stiskněte ikonu (1) pro zobrazení seznamu a poté stiskněte ikonu. Zvolení servisu uloženého v seznamu Stiskněte ikonu (1) pro zobrazení seznamu a poté stiskněte ikonu požadovaného servisu. Výběr PTY Stiskněte ikonu (8) a poté stiskněte ikonu (11) a přístroj vstoupí do módu výběru PTY. Stiskněte ikonu požadovaného programu. 18

19 Ovládání AUX1/AUX2 (externích vstupů) Tato funkce je k dispozici, pokud je připojeno externí zařízení na jeden z externích vstupů. AUX1 konektor (3,5 A/V jack) na přední straně přístroje AUX2 vstup na zadní straně přístroje Výběr režimu AUX Stiskněte tlačítko MENU (2) a poté stiskněte ikonu (AUX 1) nebo (AUX 2) pro výběr režimu externího vstupu. Ovládání Navigace Pokud chcete vyjmout mikro SD kartu s navigačním softwarem (například kvůli aktualizaci), přepněte nejprve přístroj na jiný zdroj, abyste zabránili poškození nebo smazání navigační karty. Poté odsuňte dvířka pod otočným ovladačem do krajní polohy a zatlačte na kartu pro její vysunutí. Ovládací ikony navigace 1. Stiskněte levý horní roh displeje pro zobrazení informací GPS signálu. 2. Stiskněte levý dolní roh displeje pro zobrazení navigačního menu. 3. Stiskněte ikonu ve střední levé části displeje pro zobrazení zrychleného menu. 4. Stiskněte pravý dolní roh displeje pro zobrazené vzdálenosti, času, atd. 5. Stiskněte displej ve střední části pro zobrazení ovládácích ikon pro pohyb v mapě. 19

20 Varovné hlášení Systém je pro svoji ochranu vybaven funkcí sebediagnostiky. Jakmile se vada objeví, displej zobrazí jedno z varovných hlášení. Opravte vadu podle následující tabulky: Varovné hlášení Důvod Řešení DVD Disc loading Disk je právě načítán. Vyčkejte. Může to trvat I několik minut. No disc Disk je znečištěn. Vyjměte disk a vyčistěte jej měkkým hadříkem. Disk je vložen obráceně Vyjměte disk a vložte jej správně. Unsopported Disk je znečištěn. Vyjměte disk a vyčistěte jej měkkým hadříkem. Disc Disk je vložen obráceně Vyjměte disk a vložte jej správně. Unknown Disc Disk má formát, který není podporován. Vyjměte disk a vložte jiný. Region error DVD není určeno pro region 2 Vložte jiné DVD. Error Mechanika je blokována Stiskněte tlačítko EJECT na 5 sekund pro reset. Pokud je zobrazení závady jiné než bylo popsáno, stiskněte tlačítko Reset. Pokud problém přetrvává, vypněte hlavní vypínač a kontaktujte autorizovaný servis. 20
