1 Parkovací systém BS 2836 Uživatelský manuál

2 Děkujeme Vám za zakoupení tohoto parkovacího systému. Parkovací asistent napomáhá při couvání. Překážku dokáže indikovat již od 2,5m. Pokud systém obdrží informace od parkovacích senzorů, přeruší případné přehrávání VCD nebo DVD signálu a na monitoru se objeví obraz prostoru za vozidlem. Zároveň budou zobrazeny informace o vzdálenosti a směru překážky. Systém je jednoduchý na instalaci a spolehlivý při užívání, nenarušuje vzhled Vašeho vozu, ale zlepšuje komfort jeho užívání. Pro správnou instalaci a bezproblémové používání čtěte prosím tento manuál. I. Vlastnosti výrobku: Senzory Při běžné jízdě zobrazuje displej video signál z VCD/DVD přehrávače vozu. Při couvání se aktivují parkovací senzory, displej se přepne do zobrazení prostoru za vozidlem a bude indikovat vzdálenost od případné překážky. Biomimetické senzory zajistí precizní vyhodnocení vzdálenosti. Indikace vzdálenosti je několika prvková: Obraz, číselný údaj, zvuk Displej Hibernace: Pokud do displeje nepřichází signál z DVD/VCD, kamery nebo senzorů, přepne se automaticky do režimu spánku. Aktivace: 1) Když do displeje přijde DVD video signál, signál z kamery nebo ze senzorů, displej se automaticky zapne. 2) Pokud do displeje nepřijde signál z DVD nebo kamery, ale senzory překážku indikují, bude displej ukazovat data ze senzorů. 3) Žlutý konektor CINCH je vstup pro kameru. Bílý konektor CINCH je vstup pro DVD/VCD signál. Pokud budou do displeje přicházet současně oba signály, má přednost signál z kamery (bude tedy zobrazen prostor za vozem)

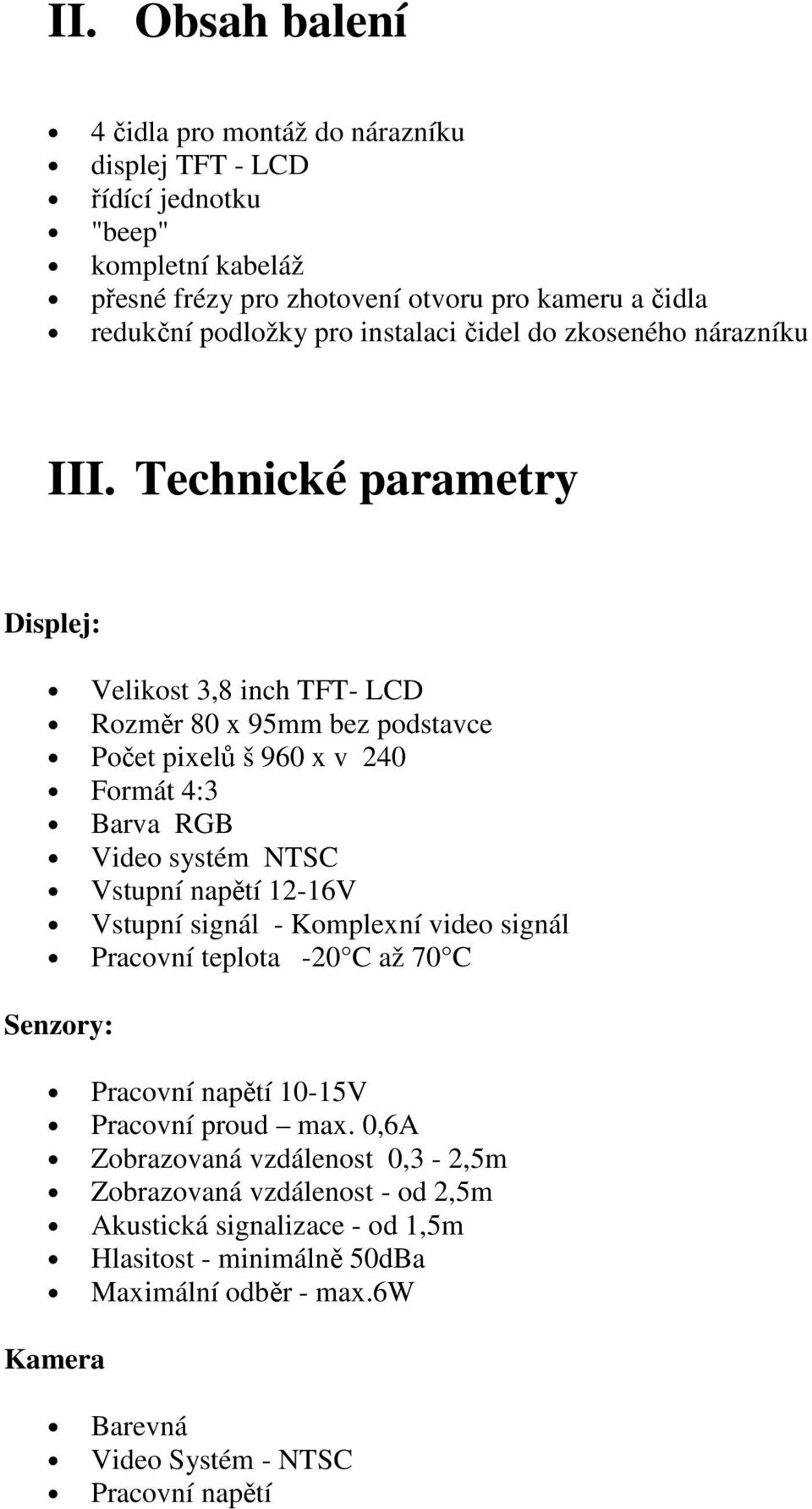

3 II. Obsah balení 4 čidla pro montáž do nárazníku displej TFT - LCD řídící jednotku "beep" kompletní kabeláž přesné frézy pro zhotovení otvoru pro kameru a čidla redukční podložky pro instalaci čidel do zkoseného nárazníku III. Technické parametry Displej: Velikost 3,8 inch TFT- LCD Rozměr 80 x 95mm bez podstavce Počet pixelů š 960 x v 240 Formát 4:3 Barva RGB Video systém NTSC Vstupní napětí 12-16V Vstupní signál - Komplexní video signál Pracovní teplota -20 C až 70 C Senzory: Pracovní napětí 10-15V Pracovní proud max. 0,6A Zobrazovaná vzdálenost 0,3-2,5m Zobrazovaná vzdálenost - od 2,5m Akustická signalizace - od 1,5m Hlasitost - minimálně 50dBa Maximální odběr - max.6w Kamera Barevná Video Systém - NTSC Pracovní napětí

4 IV. Popis funkce zvukové a optické signalizace Displej zobrazuje zvlášť změřenou vzdálenost vlevo a zvlášť vpravo. Vzdálenost je také indikována pípáním. Pípání má několik tónů od hlubších ve větší vzdálenost až po vyšší v krátké vzdálenosti. Zároveň se s kratší vzdáleností zvyšuje rychlost pípání. Na displeji je zobrazen směr, ze kterého se překážka blíží. Nastavení displeje: 1. M menu, šipka nahoru zesílení, šipka dolu zeslabení 2. Tlačítkem M lze nastavit postupně saturaci, jas, kontrast a barvu. Stiskem tlačítka M vyberete požadovanou vlastnost, šipkami pak nastavíte požadovanou úroveň 3. Pokud není menu aktivované, lze tlačítkem šipka nahoru zapnout nebo vypnout obraz.

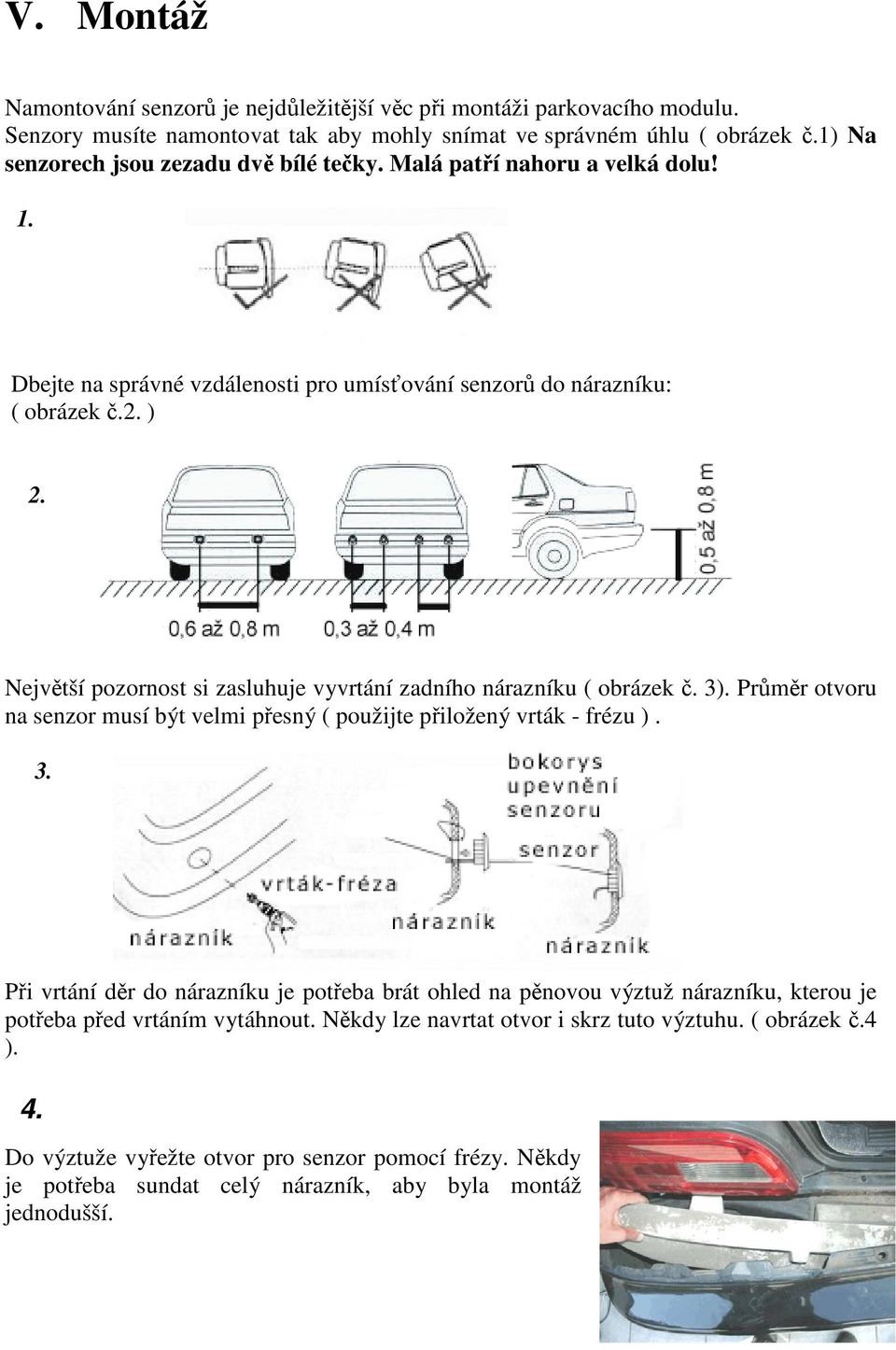

5 V. Montáž Namontování senzorů je nejdůležitější věc při montáži parkovacího modulu. Senzory musíte namontovat tak aby mohly snímat ve správném úhlu ( obrázek č.1) Na senzorech jsou zezadu dvě bílé tečky. Malá patří nahoru a velká dolu! 1. Dbejte na správné vzdálenosti pro umísťování senzorů do nárazníku: ( obrázek č.2. ) 2. Největší pozornost si zasluhuje vyvrtání zadního nárazníku ( obrázek č. 3). Průměr otvoru na senzor musí být velmi přesný ( použijte přiložený vrták - frézu ). 3. Při vrtání děr do nárazníku je potřeba brát ohled na pěnovou výztuž nárazníku, kterou je potřeba před vrtáním vytáhnout. Někdy lze navrtat otvor i skrz tuto výztuhu. ( obrázek č.4 ). 4. Do výztuže vyřežte otvor pro senzor pomocí frézy. Někdy je potřeba sundat celý nárazník, aby byla montáž jednodušší.

6 Instalační diagram Pozor! Dodržte přesně níže uvedené schéma. Správná instalace je důležitá pro bezproblémový a přesný provoz parkovacího asistentu. Displej umístěte na palubní desce tak, aby byl dobře viditelný a přitom nebránil výhledu z vozu. Řídící jednotku systému připevněte v prostoru kufru tak, aby nedocházelo k jejímu klepání za jízdy.

7 Detekce: 1,5 2,5m je bezpečná vzdálenost, která je signalizována na displeji, není však doprovázena zvukovou signalizací 0,0 1,5m je již signalizováno kromě zobrazení na displeji také zvukovým upozorněním Upozornění! parkovací modul jen upozorňuje na překážku, není to zařízení na měření přesné vzdálenosti od překážky. při některých situacích mohou být informace přijaté od senzorů nepřesné, nebo zařízení přestane pracovat úplně. Např.: při silném větru, při větším množství výfukových plynů (hlavně v zimě), při špatném umístění senzorů, pravidelném sklonu překážky, hladké zaoblené překážce, při překážce která absorbuje ultrazvuk (např. vlna), při silném dešti, při teplotách mimo pracovní teploty zařízení, při zanesení senzorů sněhem, ledem, vodou, blátem, prachem a pod.. pokud se v blízkosti auta nacházejí zdroje silného elektrického, ultrazvukového nebo mikrovlnného vyzařování, může dojít k falešným signálům od senzorů. výrobce ani dovozce nezodpovídá za škody způsobené při couvání.

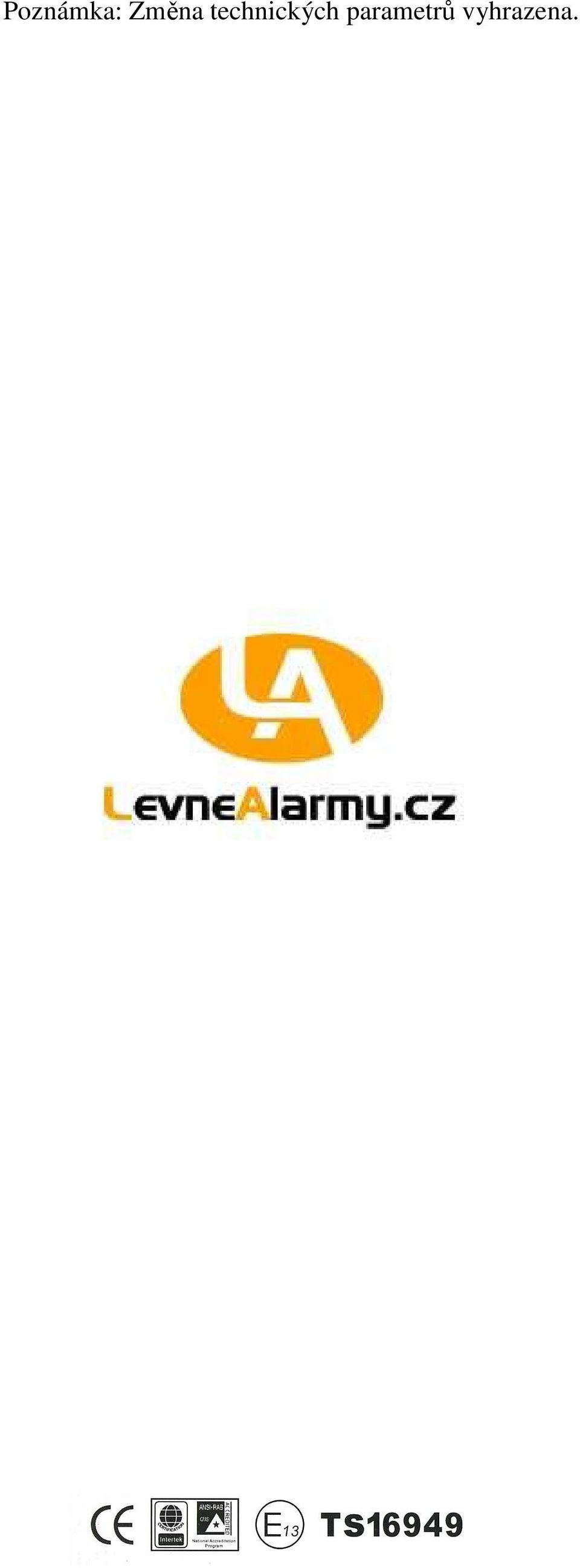

8 Poznámka: Změna technických parametrů vyhrazena.
