1 Cod. S61.SCH.2FCZ ed.00 10/2005

2 OBSAH AUDIO VSTUPNÍ SYSTÉMY Strana 1- Instalace s domovním telefonem série Petrarca 3 2- Instalace s dvěma paralelními nebo interkomunikačními telefony 4 3- Instalace s dvěma vstupními panely a s dvěma paralelními nebo interkomunikačními telefony 5 4- Instalace s dvěma domovními telefony paralelně 6 5- Instalace s interkomunikačními domovními telefony 7 6- Instalace s vstupním panelem za dveřmi bytu 8 7- Instalace s dvěma hlavními vstupními panely a s dvěma paralelními domovními telefony 9 8- Instalace s interkomunikačními domovními telefony a dvěma vstupními panely Instalace s vstupním panelem za dveřmi bytu a dvěma hlavními vstupními panely Instalace pro komplex budov Instalace pro komplex budov s dvěma vedlejšími vstupními panely pro dům Instalace pro komplex budov s dvěma hlavními panely Instalace pro komplex budov s interkomunikačními domovními telefony Instalace pro komplex budov s vstupními panely za dveřmi bytu 16 VIDEO VSTUPNÍ SYSTÉMY 15- Instalace s videotelefonem Instalace video s dvěma paralelními nebo interkomunikačními videotelefony Instalace video s dvěma paralelními vstupními video panely a interkomunikačními telefony / videotelefony Instalace video s přídavnou externí kamerou Instalace video s dvěma paralelními vstupními video panely a paralelními telefony / videotelefony Instalace video s interkomunikačními domovními telefony / videotelefony Instalace video s dvěma paralelními vstupními panely a paralelními telefony / videotelefony Instalace video s dvěma paralelními vstupními panely a interkomunikačními telefony / videotelefony Instalace video s vstupním panelem za dveřmi bytu Instalace video pro komplex budov Instalace video pro komplex budov s dvěma hlavními vstupními panely Instalace video pro komplex budov s dvěma vstupními panely na úpatí schodiště Instalace video pro komplex budov s dvěma hlavními vstupními panely, jeden video a jeden audio Instalace video pro komplex budov s interkomunikačními domovními telefony / videotelefony Instalace video pro komplex budov s vstupními panely za dveřmi bytu Instalace pro komplex budov s dvěma hlavními vstupními panely, jeden s externí kamerou 32 2

3 AUDIO VSTUPNÍ SYSTÉM PRO JEDNOHO ÚČASTNÍKA 1 - INSTALACE S DOMOVNÍM TELEFONEM SÉRIE PETRARCA A- Domovní telefon art C- Vstupní panel art. 89F3/, 89F4 N SB1295 3

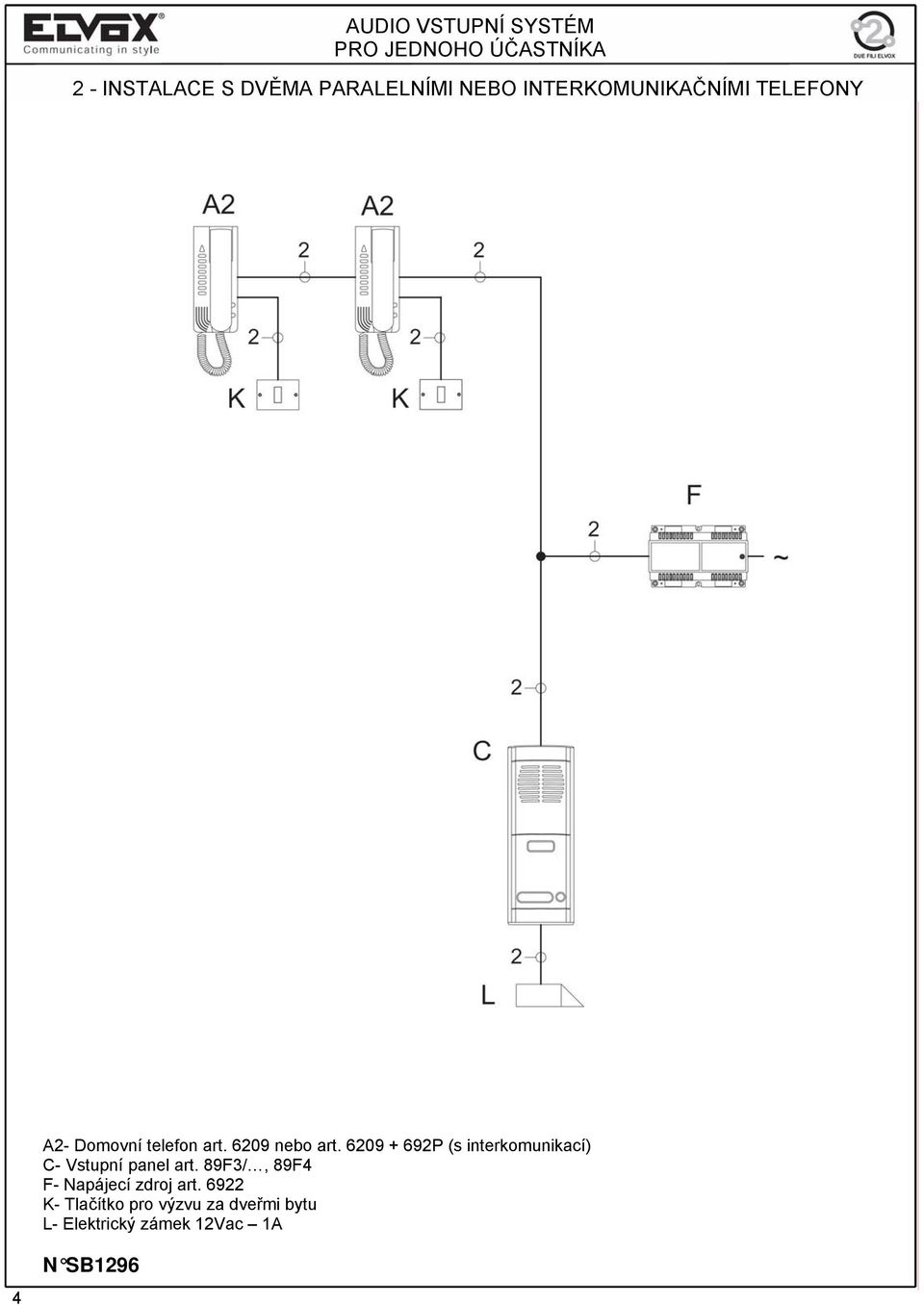

4 AUDIO VSTUPNÍ SYSTÉM PRO JEDNOHO ÚČASTNÍKA 2 - INSTALACE S DVĚMA PARALELNÍMI NEBO INTERKOMUNIKAČNÍMI TELEFONY A2- Domovní telefon art nebo art P (s interkomunikací) C- Vstupní panel art. 89F3/, 89F4 4 N SB1296

5 AUDIO VSTUPNÍ SYSTÉM PRO JEDNOHO ÚČASTNÍKA 3 - INSTALACE S DVĚMA VSTUPNÍMI PANELY A S DVĚMA PARALELNÍMI NEBO INTERKOMUNIKAČNÍMI TELEFONY A2- Domovní telefon art nebo art P (s interkomunikační) C- Vstupní panel art. 89F3/, 89F4 N SB1297 5

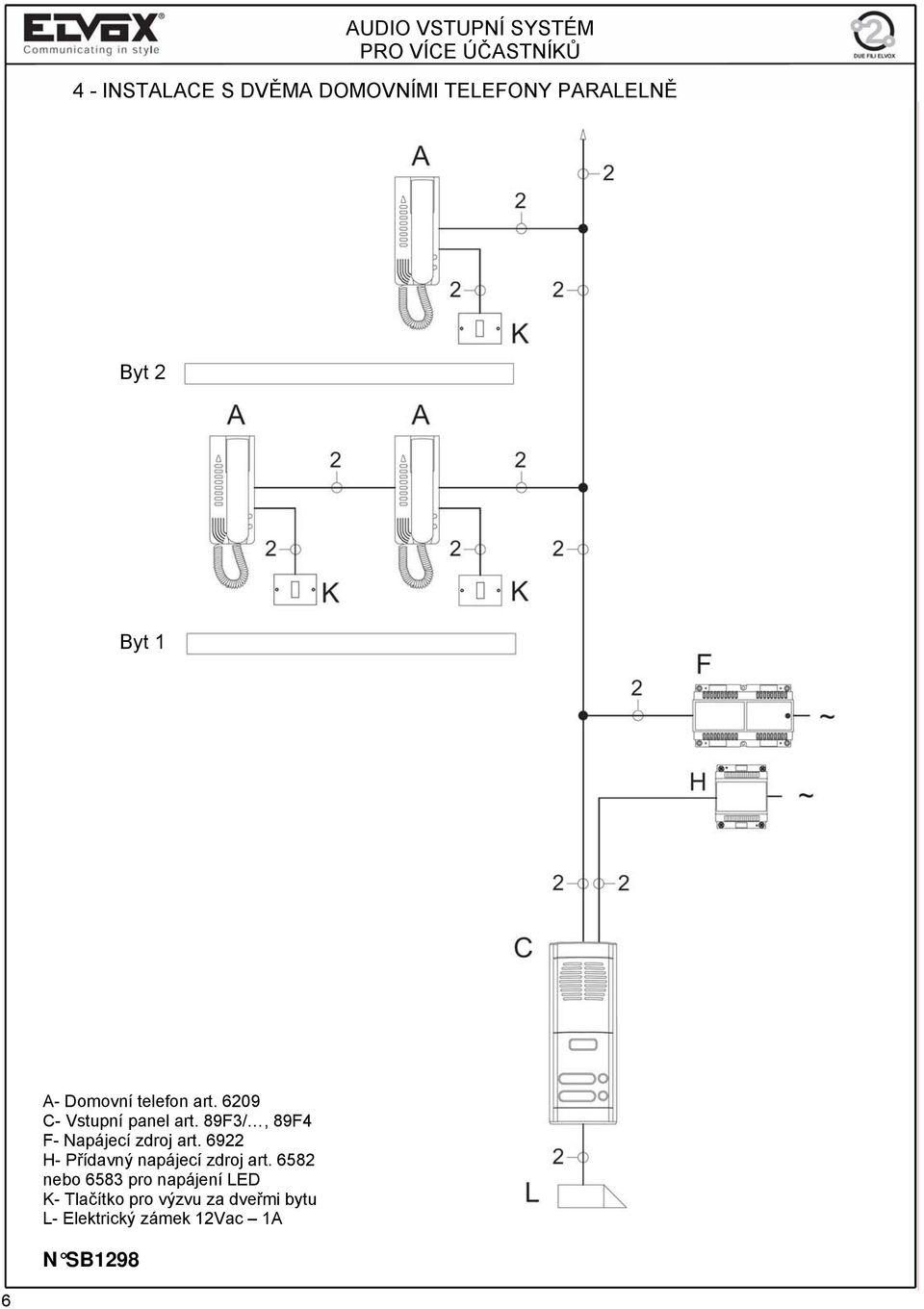

6 AUDIO VSTUPNÍ SYSTÉM PRO VÍCE ÚČASTNÍKŮ 4 - INSTALACE S DVĚMA DOMOVNÍMI TELEFONY PARALELNĚ Byt 2 Byt 1 A- Domovní telefon art C- Vstupní panel art. 89F3/, 89F4 H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED N SB1298 6

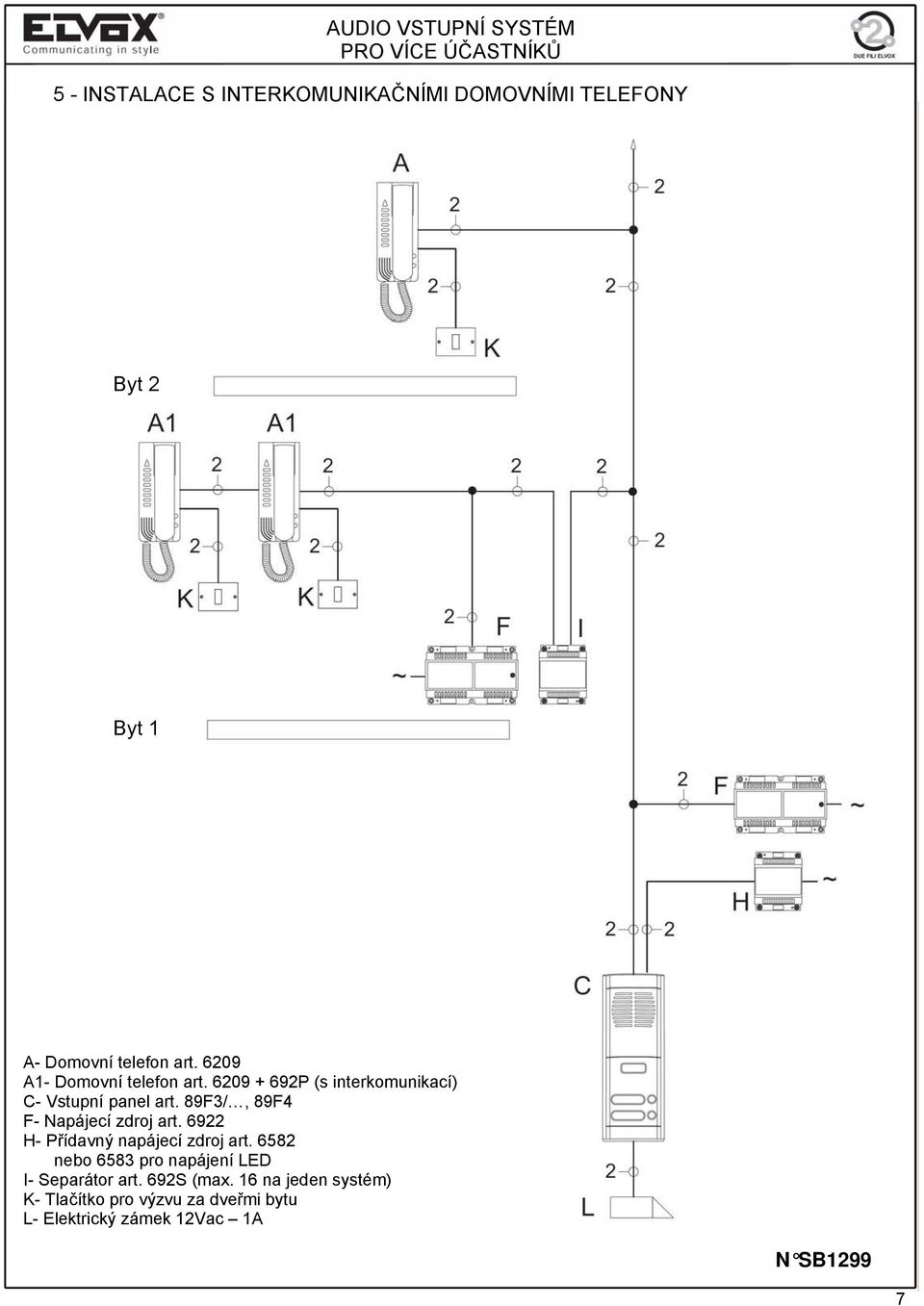

7 AUDIO VSTUPNÍ SYSTÉM PRO VÍCE ÚČASTNÍKŮ 5 - INSTALACE S INTERKOMUNIKAČNÍMI DOMOVNÍMI TELEFONY Byt 2 Byt 1 A- Domovní telefon art A1- Domovní telefon art P (s interkomunikací) C- Vstupní panel art. 89F3/, 89F4 H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) N SB1299 7

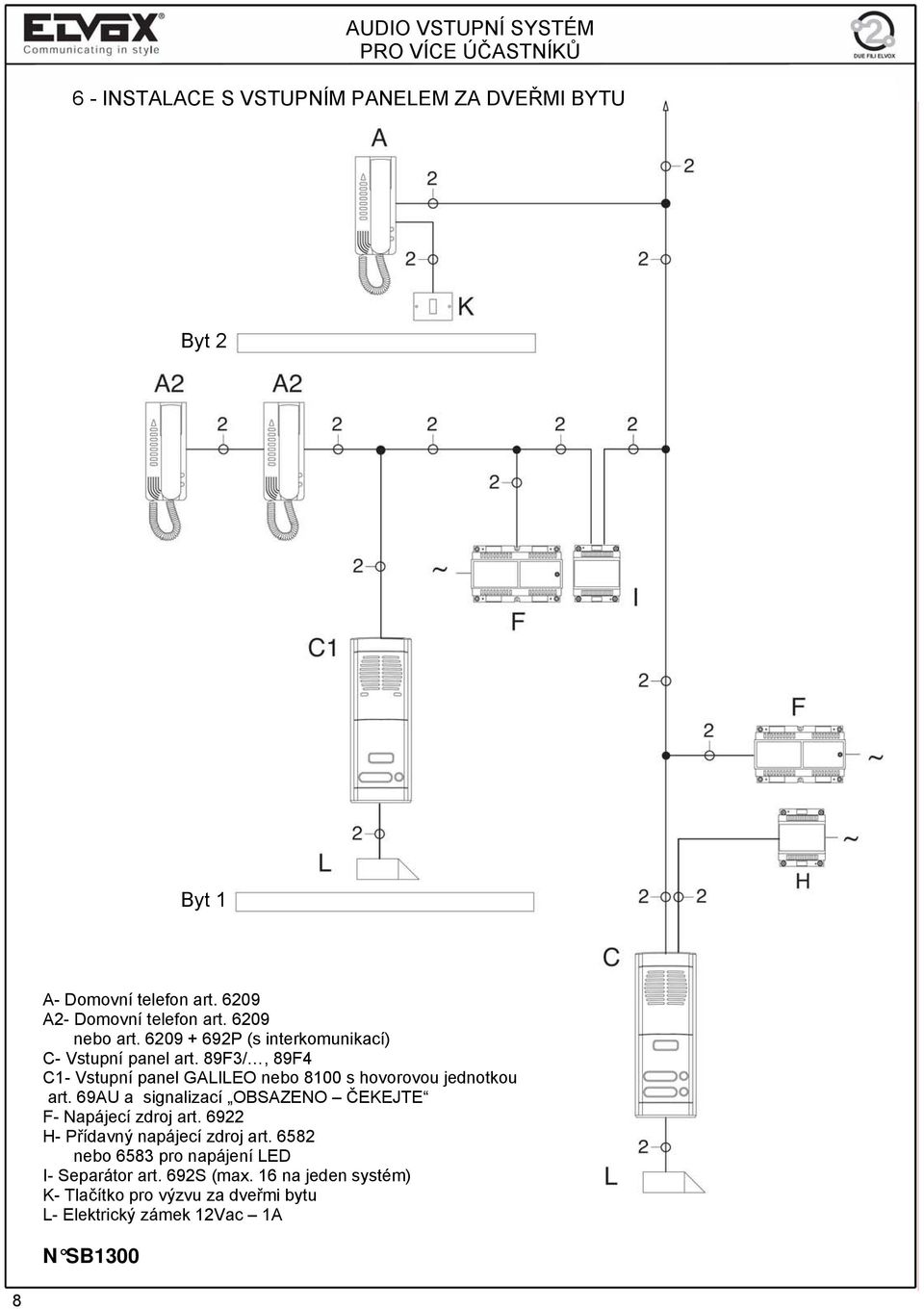

8 AUDIO VSTUPNÍ SYSTÉM PRO VÍCE ÚČASTNÍKŮ 6 - INSTALACE S VSTUPNÍM PANELEM ZA DVEŘMI BYTU Byt 2 Byt 1 A- Domovní telefon art A2- Domovní telefon art nebo art P (s interkomunikací) C- Vstupní panel art. 89F3/, 89F4 C1- Vstupní panel GALILEO nebo 8100 s hovorovou jednotkou art. 69AU a signalizací OBSAZENO ČEKEJTE H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) N SB1300 8

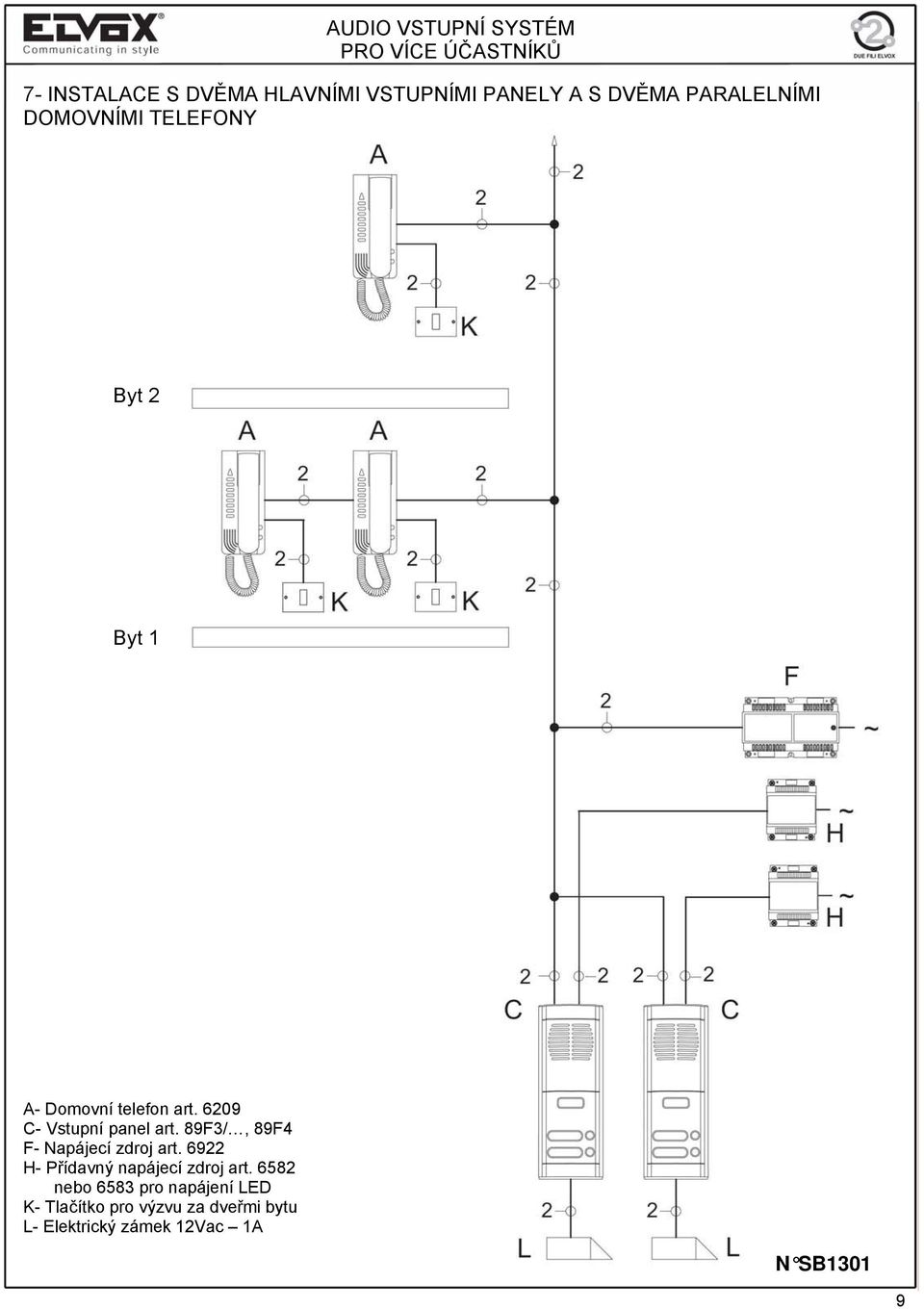

9 AUDIO VSTUPNÍ SYSTÉM PRO VÍCE ÚČASTNÍKŮ 7- INSTALACE S DVĚMA HLAVNÍMI VSTUPNÍMI PANELY A S DVĚMA PARALELNÍMI DOMOVNÍMI TELEFONY Byt 2 Byt 1 A- Domovní telefon art C- Vstupní panel art. 89F3/, 89F4 H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED N SB1301 9

10 AUDIO VSTUPNÍ SYSTÉM PRO VÍCE ÚČASTNÍKŮ 8 - INSTALACE S INTERKOMUNIKAČNÍMI DOMOVNÍMI TELEFONY A DVĚMA VSTUPNÍMI PANELY Byt 2 Byt 1 A- Domovní telefon art A1- Domovní telefon art P (s interkomunikací) C- Vstupní panel art. 89F3/, 89F4 C1- Vstupní panel GALILEO nebo 8100 s hovorovou jednotkou art. 69AU a signalizací OBSAZENO ČEKEJTE H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) 10 N SB1302

11 AUDIO VSTUPNÍ SYSTÉM PRO VÍCE ÚČASTNÍKŮ 9- INSTALACE S VSTUPNÍM PANELEM ZA DVEŘMI BYTU A DVĚMA HLAVNÍMI VSTUPNÍMI PANELY Byt 2 Byt 1 A- Domovní telefon art A2- Domovní telefon art.6209 nebo P (s interkomunikací) C- Vstupní panel art. 89F3/, 89F4 C1- Vstupní panel GALILEO nebo 8100 s hovorovou jednotkou art. 69AU a signalizací OBSAZENO ČEKEJTE H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) N SB

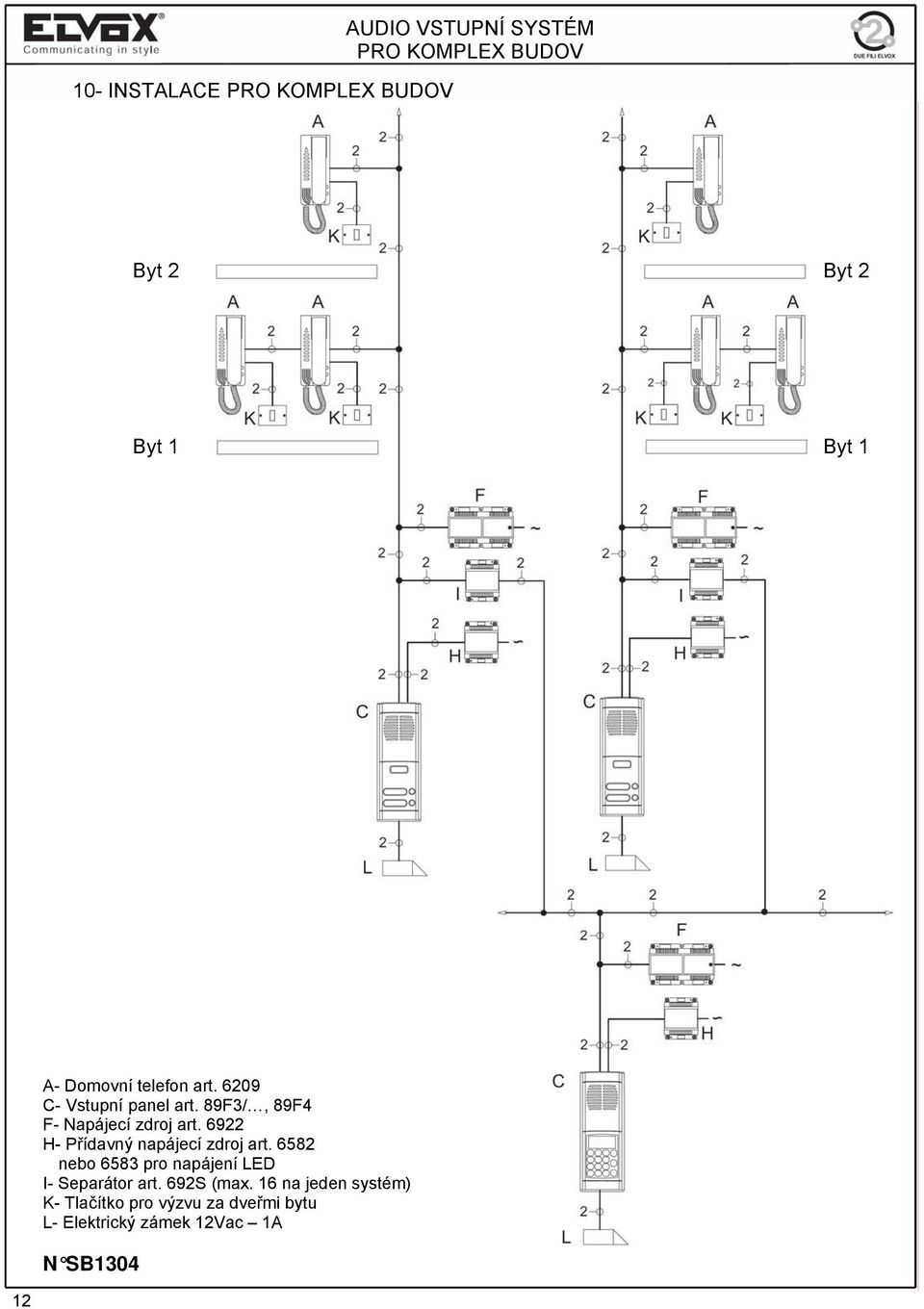

12 10- INSTALACE PRO KOMPLEX BUDOV AUDIO VSTUPNÍ SYSTÉM PRO KOMPLEX BUDOV Byt 2 Byt 2 Byt 1 Byt 1 A- Domovní telefon art C- Vstupní panel art. 89F3/, 89F4 H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) N SB

13 AUDIO VSTUPNÍ SYSTÉM PRO KOMPLEX BUDOV 11- INSTALACE PRO KOMPLEX BUDOV S DVĚMA VEDLEJŠÍMI VSTUPNÍMI PANELY PRO DŮM Byt 2 Byt 2 Byt 1 Byt 1 A- Domovní telefon art C- Vstupní panel art. 89F3/, 89F4 H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) N SB

14 AUDIO VSTUPNÍ SYSTÉM PRO KOMPLEX BUDOV 12- INSTALACE PRO KOMPLEX BUDOV S DVĚMA HLAVNÍMI PANELY Byt 2 Byt 2 Byt 1 Byt 1 A- Domovní telefon art C- Vstupní panel art. 89F3/, 89F4 H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) N SB

15 AUDIO VSTUPNÍ SYSTÉM PRO KOMPLEX BUDOV 13- INSTALACE PRO KOMPLEX BUDOV S INTERKOMUNIKAČNÍMI DOMOVNÍMI TELEFONY Byt 2 Byt 2 Byt 1 Byt 1 A- Domovní telefon art A1- Domovní telefon P (s interkomunikací) C- Vstupní panel art. 89F3/, 89F4 H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) N SB

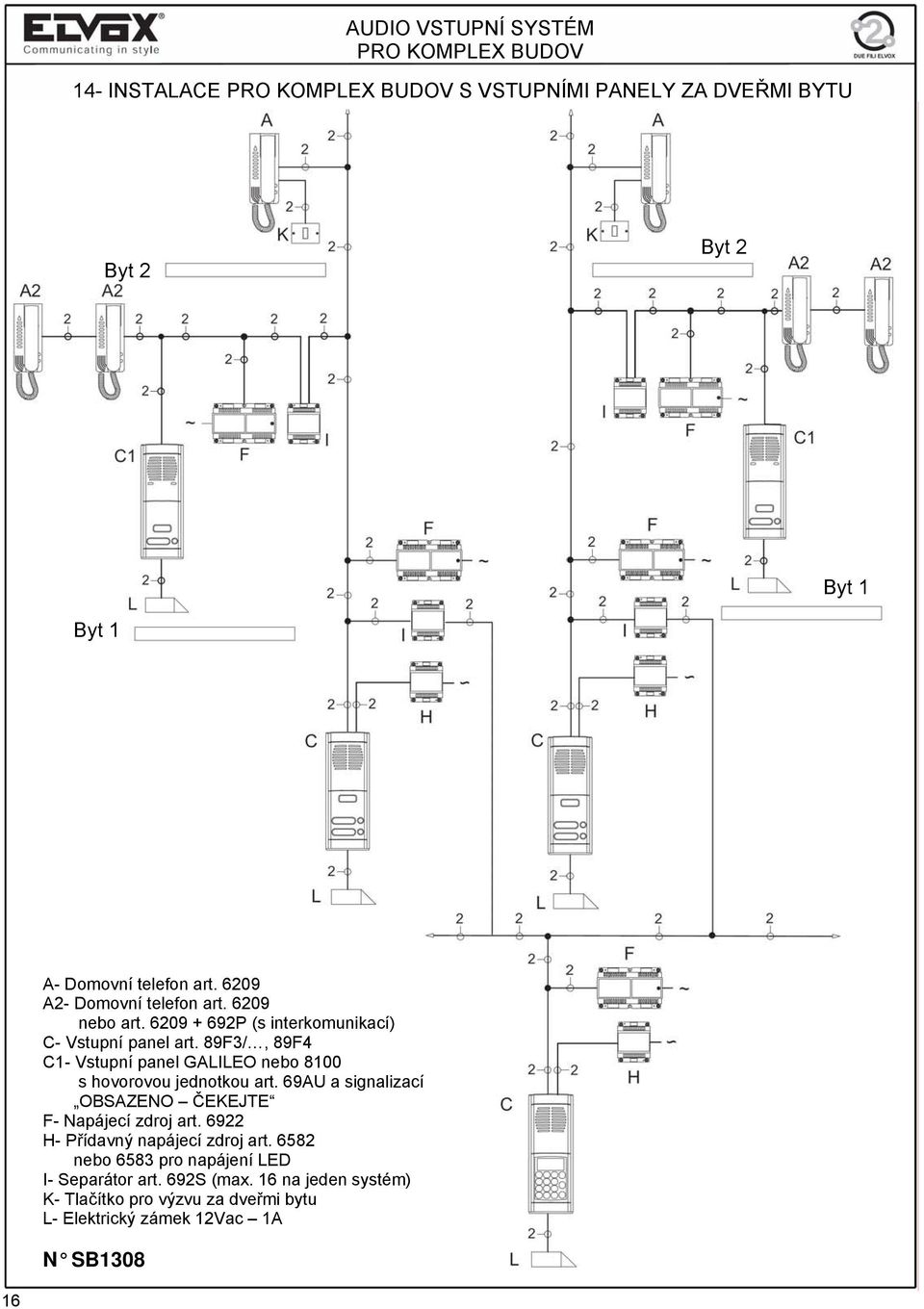

16 AUDIO VSTUPNÍ SYSTÉM PRO KOMPLEX BUDOV 14- INSTALACE PRO KOMPLEX BUDOV S VSTUPNÍMI PANELY ZA DVEŘMI BYTU Byt 2 Byt 2 Byt 1 Byt 1 A- Domovní telefon art A2- Domovní telefon art nebo art P (s interkomunikací) C- Vstupní panel art. 89F3/, 89F4 C1- Vstupní panel GALILEO nebo 8100 s hovorovou jednotkou art. 69AU a signalizací OBSAZENO ČEKEJTE H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) N SB

17 15- INSTALACE S VIDEOTELEFONEM VIDEO VSTUPNÍ SYSTÉM PRO JEDNOHO ÚČASTNÍKA B- Videotelefon art. 6309, 6309/C, , 6009/C D- Vstupní panel art. 89F5/, 89F5/C, 89F7, 89F7/C N SB

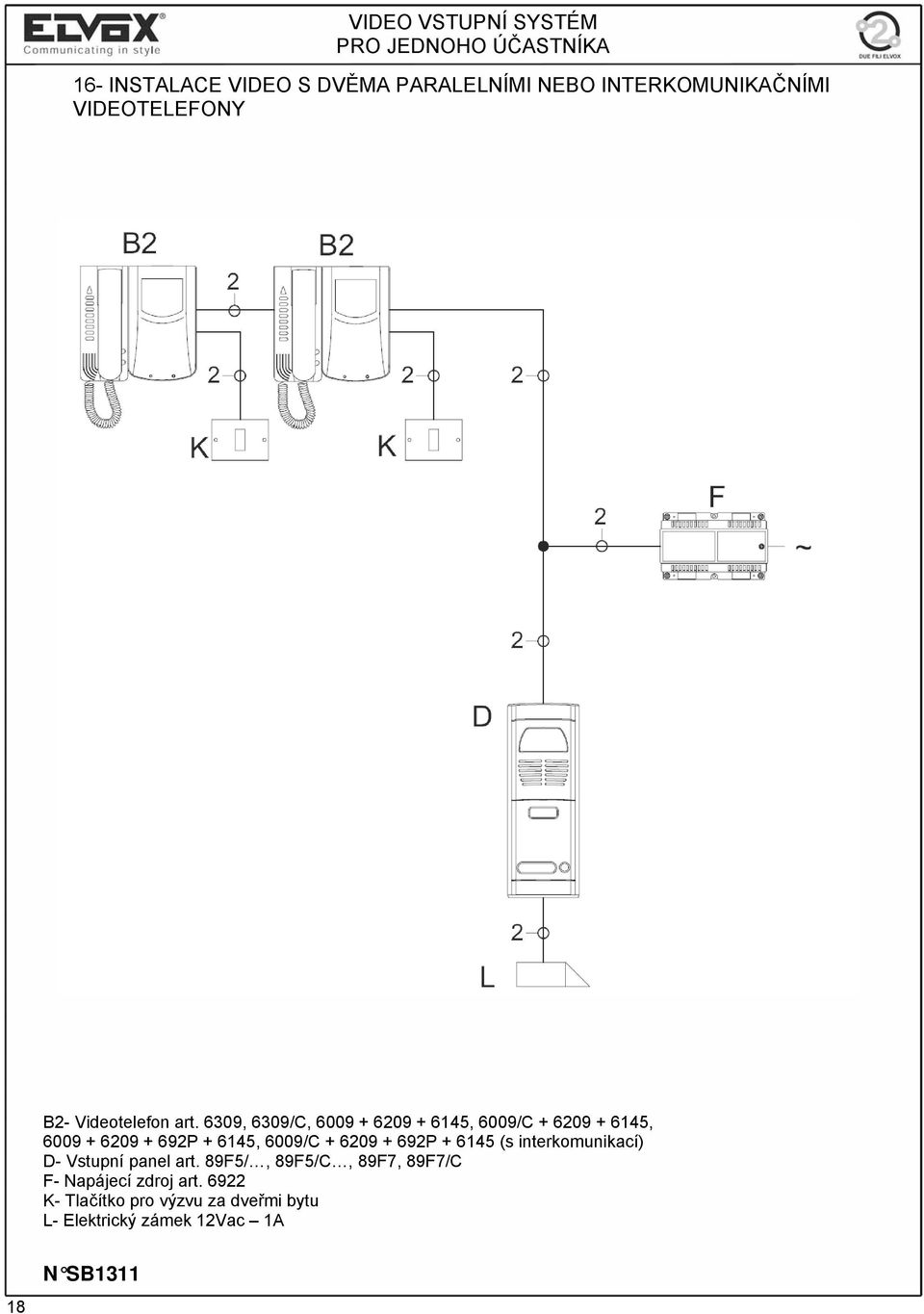

18 VIDEO VSTUPNÍ SYSTÉM PRO JEDNOHO ÚČASTNÍKA 16- INSTALACE VIDEO S DVĚMA PARALELNÍMI NEBO INTERKOMUNIKAČNÍMI VIDEOTELEFONY B2- Videotelefon art. 6309, 6309/C, , 6009/C , P , 6009/C P (s interkomunikací) D- Vstupní panel art. 89F5/, 89F5/C, 89F7, 89F7/C 18 N SB1311

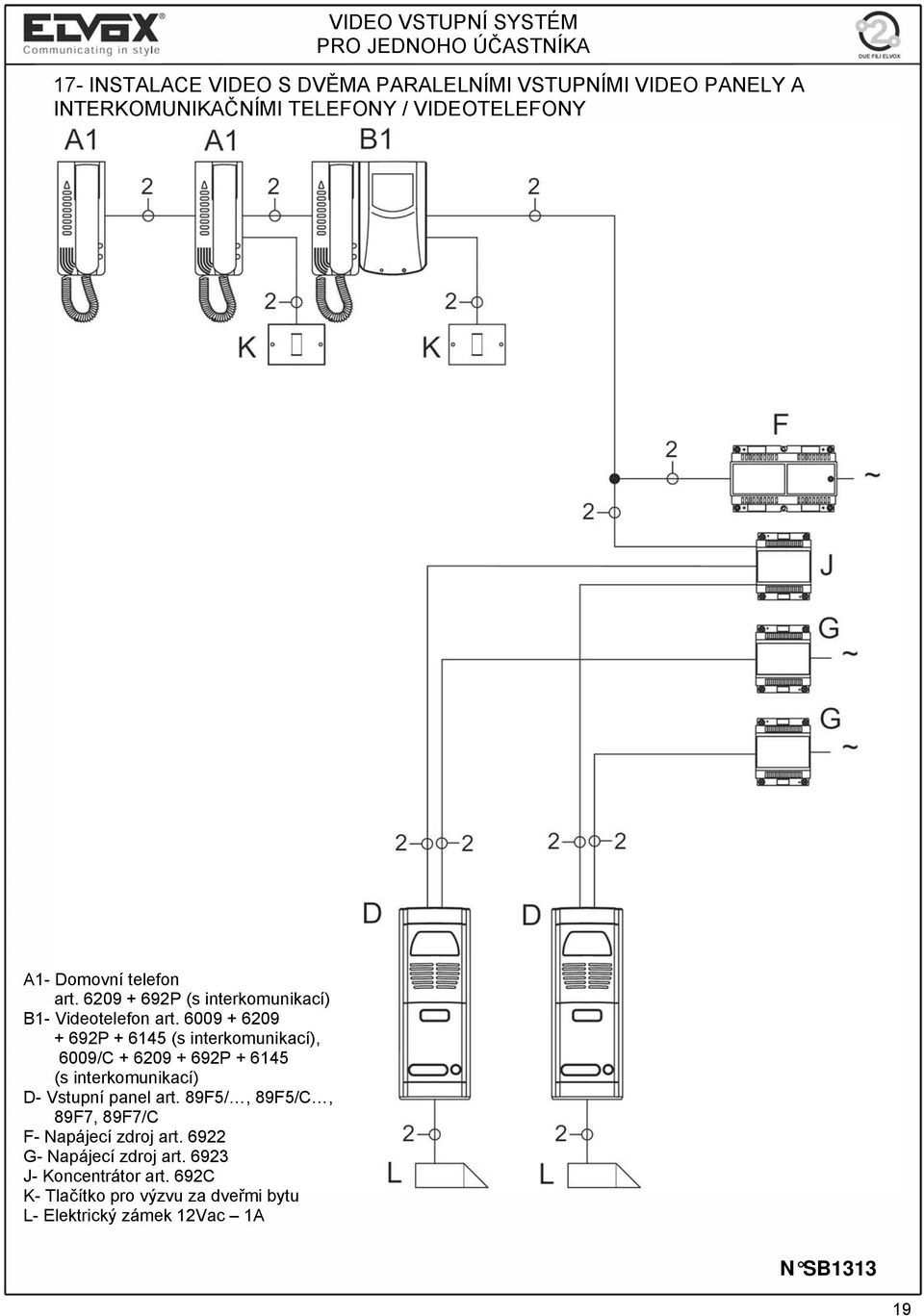

19 VIDEO VSTUPNÍ SYSTÉM PRO JEDNOHO ÚČASTNÍKA 17- INSTALACE VIDEO S DVĚMA PARALELNÍMI VSTUPNÍMI VIDEO PANELY A INTERKOMUNIKAČNÍMI TELEFONY / VIDEOTELEFONY A1- Domovní telefon art P (s interkomunikací) B1- Videotelefon art P (s interkomunikací), 6009/C P (s interkomunikací) D- Vstupní panel art. 89F5/, 89F5/C, 89F7, 89F7/C G- Napájecí zdroj art J- Koncentrátor art. 692C N SB

20 VIDEO VSTUPNÍ SYSTÉM PRO JEDNOHO ÚČASTNÍKA 18- INSTALACE VIDEO S PŘÍDAVNOU EXTERNÍ KAMEROU B- Videotelefon art. 6309, 6309/C, , 6009/C E- Audio vstupní panel art. 89F9/, 89F8 H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED M- Přídavná kamera typu CCTV 230Vac N SB

21 VIDEO VSTUPNÍ SYSTÉM PRO VÍCE ÚČASTNÍKŮ 19- INSTALACE VIDEO S DVĚMA PARALELNÍMI VSTUPNÍMI VIDEO PANELY A PARALELNÍMI TELEFONY / VIDEOTELEFONY Byt 2 A1- Domovní telefon art P (s interkomunikací) B- Videotelefon art. 6309, 6309/C, , 6009/C B1- Videotelefon art P (s interkomunikací), 6009/C P (s interkomunikací) D- Vstupní panel art. 89F5/, 89F5/C, 89F7, 89F7/C G- Napájecí zdroj art H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) J- Koncentrátor art. 692C N- Video rozdělovač art. 692D Byt 1 N SB

22 VIDEO VSTUPNÍ SYSTÉM PRO VÍCE ÚČASTNÍKŮ 20- INSTALACE VIDEO S INTERKOMUNIKAČNÍMI DOMOVNÍMI TELEFONY / VIDEOTELEFONY Byt 2 Byt 1 A1- Domovní telefon art P (s interkomunikací) B- Videotelefon art. 6309, 6309/C, , 6009/C B1- Videotelefon art P (s interkomunikací), 6009/C P (s interkomunikací) D- Vstupní panel art. 89F5/, 89F5/C, 89F7, 89F7/C H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) N- Video rozdělovač art. 692D N SB

23 VIDEO VSTUPNÍ SYSTÉM PRO VÍCE ÚČASTNÍKŮ 21- INSTALACE VIDEO S DVĚMA PARALELNÍMI VSTUPNÍMI PANELY A PARALELNÍMI TELEFONY / VIDEOTELEFONY Byt 2 Byt 1 A- Domovní telefon art B- Videotelefon art. 6309, 6309/C, , 6009/C C- Audio vstupní panel art. 89F3/, 89F4 D- Video vstupní panel art. 89F5/, 89F5/C, 89F7, 89F7/C G- Napájecí zdroj art H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED J- Koncentrátor art. 692C N- Video rozdělovač art. 692D N SB

24 VIDEO VSTUPNÍ SYSTÉM PRO VÍCE ÚČASTNÍKŮ 22- INSTALACE VIDEO S DVĚMA PARALELNÍMI VSTUPNÍMI PANELY A INTERKOMUNIKAČNÍMI TELEFONY / VIDEOTELEFONY Byt 2 A1- Domovní telefon art P (s interkomunikací) B- Videotelefon art. 6309, 6309/C, , 6009/C B1- Videotelefon art P (s interkomunikací), 6009/C P (s interkomunikací) D- Vstupní panel art. 89F5/, 89F5/C, 89F7, 89F7/C G- Napájecí zdroj art H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) J- Koncentrátor art. 692C N- Video rozdělovač art. 692D Byt 1 24 N SB1315

25 VIDEO VSTUPNÍ SYSTÉM PRO VÍCE ÚČASTNÍKŮ 23- INSTALACE VIDEO S VSTUPNÍM PANELEM ZA DVEŘMI BYTU Byt 2 A2- Domovní telefon art nebo art P (s interkomunikací) B2- Videotelefon art. 6309, 6309/C, , 6009/C , P (s interkomunikací), 6009/C P (s interkomunikací) C1- Vstupní panel GALILEO nebo 8100 s hovorovou jednotkou art. 69AU a signalizací OBSAZENO ČEKEJTE D- Vstupní panel Byt 1 art. 89F5/, 89F5/C, 89F7, 89F7/C D1- Vstupní panel GALILEO nebo 8100 s kamerou art. 692U a signalizací OBSAZENO ČEKEJTE H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) N- Video rozdělovač art. 692D N SB

26 VIDEO VSTUPNÍ SYSTÉM PRO KOMPLEX BUDOV 24- INSTALACE VIDEO PRO KOMPLEX BUDOV Byt 2 Byt 2 Byt 1 Byt 1 A- Domovní telefon art B- Videotelefon art. 6309, 6309/C, , 6009/C C- Audio vstupní panel art. 89F3/, 89F4 D- Video vstupní panel art. 89F5/, 89F5/C, 89F7, 89F7/C H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) N- Video rozdělovač art. 692D 26 N SB1326

27 VIDEO VSTUPNÍ SYSTÉM PRO KOMPLEX BUDOV 25- INSTALACE VIDEO PRO KOMPLEX BUDOV S DVĚMA HLAVNÍMI VSTUPNÍMI PANELY Byt 2 Byt 2 Byt 1 Byt 1 A- Domovní telefon art B- Videotelefon art. 6309, 6309/C, , 6009/C C- Audio vstupní panel art. 89F3/, 89F4 D- Video vstupní panel art. 89F5/, 89F5/C, 89F7, 89F7/C G- Napájecí zdroj art H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) J- Koncentrátor art. 692C N- Video rozdělovač art. 692D N SB

28 VIDEO VSTUPNÍ SYSTÉM PRO KOMPLEX BUDOV 26- INSTALACE VIDEO PRO KOMPLEX BUDOV S DVĚMA VSTUPNÍMI PANELY NA ÚPATÍ SCHODIŠTĚ Byt 2 Byt 2 Byt 1 Byt 1 A- Domovní telefon art B- Videotelefon art. 6309, , 6309/C, 6009/C C- Audio vstupní panel art. 89F3/, 89F4 D- Video vstupní panel art. 89F5/, 89F5/C, 89F7, 89F7/C G- Napájecí zdroj art H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) J- Koncentrátor art. 692C N- Video rozdělovač art. 692D 28 N SB1327

29 VIDEO VSTUPNÍ SYSTÉM PRO KOMPLEX BUDOV 27- INSTALACE VIDEO PRO KOMPLEX BUDOV S DVĚMA HLAVNÍMI VSTUPNÍMI PANELY, JEDEN VIDEO A JEDEN AUDIO Byt 2 Byt 2 Byt 1 Byt 1 A- Domovní telefon art B- Videotelefon art. 6309, 6309/C, , 6009/C C- Audio vstupní panel art. 89F3/, 89F4 D- Video vstupní panel art. 89F5/, 89F5/C, 89F7, 89F7/C G- Napájecí zdroj art H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) J- Koncentrátor art. 692C N- Video rozdělovač art. 692D N SB

30 VIDEO VSTUPNÍ SYSTÉM PRO KOMPLEX BUDOV 28- INSTALACE VIDEO PRO KOMPLEX BUDOV S INTERKOMUNIKAČNÍMI DOMOVNÍMI TELEFONY / VIDEOTELEFONY Byt 2 Byt 2 Byt 1 Byt 1 A- Domovní telefon art A1- Domovní telefon art P (s interkomunikací) B- Videotelefon art. 6309, 6309/C, , 6009/C B1- Videotelefon art P (s interkomunikací), 6009/C P (s interkomunikací) C- Audio vstupní panel art. 89F3/, 89F4 D- Video vstupní panel art. 89F5/, 89F5/C, 89F7, 89F7/C H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) N- Video rozdělovač art. 692D N SB

31 VIDEO VSTUPNÍ SYSTÉM PRO KOMPLEX BUDOV 29- INSTALACE VIDEO PRO KOMPLEX BUDOV S VSTUPNÍMI PANELY ZA DVEŘMI BYTU Byt 2 Byt 2 Byt 1 Byt 1 A- Domovní telefon art A2- Domovní telefon art nebo art P (s interkomunikací) B- Videotelefon art. 6309, 6309/C, , 6009/C B2- Videotelefon art , 6009/C , P (s interkomunikací), 6009/C P (s interkomunikací) C- Audio vstupní panel art. 89F3/, 89F4 C1- Vstupní panel GALILEO nebo 8100 s hovorovou jednotkou art. 69AU a signalizací OBSAZENO ČEKEJTE D- Video vstupní panel art. 89F5/, 89F5/C, 89F7, 89F7/C D1- Vstupní panel GALILEO nebo 8100 s kamerou art. 692U a signalizací OBSAZENO ČEKEJTE H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) N- Video rozdělovač art. 692D N SB

32 VIDEO VSTUPNÍ SYSTÉM PRO KOMPLEX BUDOV 30- INSTALACE PRO KOMPLEX BUDOV S DVĚMA HLAVNÍMI VSTUPNÍMI PANELY, JEDEN S EXTERNÍ KAMEROU Byt 2 Byt 1 A- Domovní telefon art B- Videotelefon art. 6309, 6309/C, , 6009/C C- Audio vstupní panel art. 89F3/, 89F4 D- Video vstupní panel art. 89F5/, 89F5/C, 89F7, 89F7/C E- Audio vstupní panel art. 89F8/, 89F9 G- Napájecí zdroj art H- Přídavný napájecí zdroj art nebo 6583 pro napájení LED I- Separátor art. 692S (max. 16 na jeden systém) J- Koncentrátor art. 692C M- Přídavná kamera typu CCTV 230Vac N- Video rozdělovač art. 692D N SB

33 SCHÉMA ZAPOJENÍ * UKON ENÍ SB RNICE BUS PRO ZA ÍZENÍ DUE FILI ELVOX (ELVOX 2-WIRE) Tyto instrukce platí pro všechny za ízení s technologií DUE FILI ELVOX (ELVOX 2-WIRE) vybavených konektorem zakon ení BUS, najdete ho na desce elektroniky, je s nápisem ABC, ve schématech zapojení je ozna ený. Na tomto konektoru jsou vloženy m stky pro správné p izp sobení video signálu. Následující pravidla pro správné p izp sobení jsou: nechte m stek v pozici A, když BUS vstupuje a vystupuje ze za ízení. nechte m stek v pozici A, když za ízení je zapojeno za rozd lova em art. 692D, 692D/1 nebo 692D/2. p emíst te, v posledním za ízení, m stek do pozice B v následujících p ípadech: - vedení BUS kon í v za ízení (poslední za ízení v konfiguraci vstup výstup). - video signál v za ízeních zapojených k rozd lova m art. 692D/1 nebo 692D/2 není uspokojivý. jestliže nastavení video signálu není dobré s m stkem v pozici B, zkuste pozici C. A ŽÁDNÉ UKON ENÍ B UKON ENÍ 100 Ohm C UKON ENÍ 50 Ohm (*) Na štítku kde je ozna ení ABCD místo ABC odpovídá: A = AB, B = BC, C = CD. ** ZA ÍZENÍ S PASIVNÍMI ROZD LOVA I VIDEO ART: 692D Pro každé za ízení p ipojené k art. 692D 1. Na konektoru ABC jakéhokoliv prvku zapojeného na výstup 1, 2, 3, 4 z art. 692D, BUDE M STEK V POZICI A. 2. Na konektoru ABC jakéhokoliv prvku zapojeného na výstup OUT art. 692D BUDE M STEK V POZICI B NEBO C Pro zakon ení art. 692D 3. Jestliže není na 692D použit OUT, VLOŽTE M STEK NA KONEKTOR A NA 692D 4. Jestliže je na 692D použit OUT, ODSTRA TE M STEK Z KONEKTORU A NA 692D *** V n kterých verzích art.692d jsou taká konektory B, C, a D. V tomto p ípad NEVKLÁDEJTE ŽÁDNÉ M STKY NA VÝSTUPY. ZA ÍZENÍ S AKTIVNÍMI ROZD LOVA I 692D/1 a 692/2 V t chto rozd lova ích jsou vstupy a výstupy BUS na dvojicích svorek 1-2, 1-2 (1-2, B1-B2 na 692D/1). M stek bude na pozici B (nebo C ) POUZE když svorky nejsou použity pro pokra ování BUS (není zapojeno žádné za ízení s zakon ením vedení). Pr ezy vodi Svorky Ø do 10 m Ø do 50 m Ø do 100 m Ø do 150 m 1, 2, B1, B2(*) 0,5 mm 2 0,5 mm 2 0,75 mm 2 1 mm 2 Kabel Art. 732H Art. 732H Art. 732H Art. 732H Elektrický zámek 1,5 mm 2 Ostatní: -, +U, +I, -L, (#) 1 mm 2 1 mm 2 1,5 mm 2 2,5 mm 2 Video (kamera mimo panel) Koaxiální kabel 75 Ohm RG59 nebo RG11 * V za ízeních barevné video musí být použit kabel art. 732H na maximální vzdálenost 75 m. # Všechny p ídavné napájecí zdroje (art. 6923, 6582, 6982) musí být instalovány co možno nejblíže k za ízení ke které mu jsou p ipojeny. Tabulka panel a elektronických jednotek pro systém DUE FILI ELVOX Tip panelu Elektronická jednotka pro panel série 1200 Panel elektronický série 8000 Panel elektronický série PATAVIUM Panel elektronický série 3300 Panel audio alfanumerický 12F4 89F4 89F4/T 39F4 Panel audio s tla ítky 12F3 89F3, 89F3/2, 89F3/1, 89F3/0 89F3/T, 89F3/2T, 89F3/1T, 89F3/0T 39F3 Panel video alfanumerický 12F7 89F7/C 89F7/CT 39F7 Panel video s tla ítky 12F5 89F5/C, 89F5/C2, 89F5/C1, 89F5/C0 89F5/CT, 89F5/CT2, 89F5/CT1, 89F5/CT0 39F5 art.12f5 RL /

34 SCHÉMA ZAPOJENÍ INSTALACE DOMOVNÍCH TELEFON PRO JEDNOHO NEBO VÍCE Ú ASTNÍK S DOMOVNÍMI TELEFONY A JEDNÍM AUDIO VSTUPNÍM PANELEM (REF. SC5401). A- DOMOVNÍ TELEFON C- ELEKTRONICKÁ JEDNOTKA ART. 12F3 CX- VSTUPNÍ PANEL SÉRIE 1200 F- NAPÁJECÍ ZDROJ ART K- TLA ÍTKO PRO VÝZVU ZA DVE MI BYTU L- ELEKTRICKÝ ZÁMEK 12V P- TLA ÍTKO PRO OTEV ENÍ ZÁMKU MINIMÁLNÍ PR EZY VODI (mm 2 ) Svorky do 10 m do 150 m 1, 2, B1, B2 0,5 mm 2 0,5 mm 2 Kabel 732H 732H Elektrický zámek 1,5 mm 2-40 art.12f5 RL /2009

35 SCHÉMA ZAPOJENÍ INSTALACE DOMOVNÍCH TELEFON PRO JEDNOHO NEBO VÍCE Ú ASTNÍK S DOMOVNÍMI TELEFONY A T EMI AUDIO VSTUPNÍM PANELEM (REF. SC5412) A- DOMOVNÍ TELEFON C- ELEKTRONICKÁ JEDNOTKA ART. 12F3 CX- VSTUPNÍ PANEL SÉRIE 1200 F- NAPÁJECÍ ZDROJ ART K- TLA ÍTKO PRO VÝZVU ZA DVE MI BYTU L- ELEKTRICKÝ ZÁMEK 12V P- TLA ÍTKO PRO OTEV ENÍ ZÁMKU MINIMÁLNÍ PR EZY VODI (mm 2 ) Svorky do 10 m do 150 m 1, 2, B1, B2 0,5 mm 2 0,5 mm 2 Kabel 732H 732H Elektrický zámek 1,5 mm 2 - art.12f5 RL /

36 SCHÉMA ZAPOJENÍ INSTALACE DOMOVNÍCH TELEFON PRO KOMPLEX BUDOV S JEDNÍM HLAVNÍM PANELEM A JEDNÍM A VÍCE PANELECH NA ÚPATÍ SCHODIŠT (REF. SC5414). Kabelové vedení CX MINIMÁLNÍ PR EZY VODI (mm 2 ) Svorky do 10 m do 150 m 1, 2, B1, B2 0,5 mm 2 0,5 mm 2 Kabel 732H 732H Elektrický zámek 1,5 mm 2 - C- ELEKTRONICKÁ JEDNOTKA ART. 12F3 CX- VSTUPNÍ PANEL SÉRIE 1200 F- NAPÁJECÍ ZDROJ ART I- SEPARÁTOR ART. 692S K- TLA ÍTKO VÝZVY ZA DVE MI BYTU L- ELEKTRICKÝ ZÁMEK 12V P- TLA ÍTKO PRO ODEMKNUTÍ ZÁMKU 42 art.12f5 RL /2009

37 SCHÉMA ZAPOJENÍ INSTALACE DOMOVNÍCH TELEFON PRO KOMPLEX BUDOV S T EMI HLAVNÍMI PANELY A DV MA A VÍCE PANELY NA ÚPATÍ SCHODIŠT (REF. SC5415). P P P P C C C C L L L L Kabelové vedení P P P C- ELEKTRONICKÁ JEDNOTKA ART. 12F3 C C C CX- VSTUPNÍ PANEL SÉRIE 1200 F- NAPÁJECÍ ZDROJ ART I- SEPARÁTOR ART. 692S K- TLA ÍTKO VÝZVY ZA DVE MI BYTU L- ELEKTRICKÝ ZÁMEK 12V P- TLA ÍTKO PRO ODEMKNUTÍ ZÁMKU L L L MINIMÁLNÍ PR EZY VODI (mm 2 ) Svorky do 10 m do 150 m 1, 2, B1, B2 0,5 mm 2 0,5 mm 2 Kabel 732H 732H Elektrický zámek 1,5 mm 2 - art.12f5 RL /

38 SCHÉMA ZAPOJENÍ VARIANTA: ZAPOJENÍ VIDEOTELEFON S PATROVÝM ROZD LOVA EM ART. 692D (REF. SC5424). Když musíte zapojit více videotelefon do hv zdy (ne v sérii), je nutné použít patrové video rozd lova e art. 692D. B- VIDEOTELEFON K- TLA ÍTKO VÝZVY ZA DVE MI BYTU VARIANTA: Zapojení videotelefon s patrovými video rozd lova i art. 692D/2 KABELOVÉ VEDENÍ Kabel Art. 732H MINIMÁLNÍ PR EZY VODI (mm 2 ) Svorky do 10 m do 50 m do 100 m do 150 m 1, 2, B1, B2 0,5 mm 2 0,5 mm 2 0,75 mm 2 1 mm 2 Kabel 732H 732H 732H 732H Elektrický zámek 1,5 mm 2 Kabel Art. 732H Kabel Art. 732H KABELOVÉ VEDENÍ N2- ROZD LOVA ART. 692D/2 K- TLA ÍTKO VÝZVY ZA DVE MI BYTU 44 art.12f5 RL /2009

39 SCHÉMA ZAPOJENÍ INSTALACE VIDEOTELEFON PRO JEDNOHO NEBO VÍCE Ú ASTNÍK S VIDEOTELEFONY SÉRIE PETRARCA, GIOTTO, 6600, 7200 A JEDNÍM VIDEO VSTUPNÍM PANELEM (REF. SC5416) B- VIDEOTELEFON D- ELEKTRONICKÁ JEDNOTKA ART. 12F5 DX- VSTUPNÍ PANEL SÉRIE 1200 F- NAPÁJECÍ ZDROJ ART K- TLA ÍTKO VÝZVY ZA DVE MI BYTU L- ELEKTRICKÝ ZÁMEK 12V P- TLA ÍTKO PRO OTEV ENÍ ZÁMKU MINIMÁLNÍ PR EZY VODI (mm 2 ) Svorky do 10 m do 50 m do 100 m do 150 m 1, 2, B1, B2 0,5 mm 2 0,5 mm 2 0,75 mm 2 1 mm 2 Kabel 732H 732H 732H 732H Elektrický zámek 1,5 mm 2 art.12f5 RL /

40 SCHÉMA ZAPOJENÍ SCHÉMA ZAPOJENÍ PRO INSTALACI VIDEOTELEFON DUE FILI ELVOX S DV MA NEBO VÍCE STOUPACÍMI VEDENÍMI K MONITOR M S ROZD LOVA EM ART. 692D/2 (REF. SC5446) KABELOVÉ VEDENÍ KABEL Art. 732H Rozd lova art. 692D/2 doporu ujeme pro instalaci s barevnými videotelefony Due Fili Elvox. Použít ho lze i v /B systémech. P i nastavení rozd lova e postupujte podle pokyn dodávaných s art. 692D/2. Spot eba 20 ks rozd lova je stejná jako jednoho zapnutého videotelefonu. D- ELEKTRONICKÁ JEDNOTKA ART. 12F5 DX- VSTUPNÍ PANEL SÉRIE 1200 F- NAPÁJECÍ ZDROJ ART J- KONCENTRÁTOR ART. 692C K- TLA ÍTKO VÝZVY ZA DVE MI BYTU L- ELEKTRICKÝ ZÁMEK 12V N2- ROZD LOVA ART. 692D/2 P- TLA ÍTKO PRO OTEV ENÍ ZÁMKU Pozn.: Pokyny pro nastavení najedete v instrukcích k art. 692D/2. 46 art.12f5 RL /2009

41 SCHÉMA ZAPOJENÍ INSTALACE VIDEO PRO JEDNOHO NEBO VÍCE Ú ASTNÍK S VIDEOTELEFONY SÉRIE PETRARCA, GIOTTO, JEDEN PANEL S EXTERNÍ /B KAMEROU (REF. SI188). VEDENÍ K MONITOR M B- Art Art Art. 6309/P Poznámka: v za ízení /b videotelefon s externí kamerou zapojenou k panelu DUE FILI nepoužívejte kamery barevné. KAMERA /B 12V CX C Panel naprogramujte jako panel video C- ELEKTRONICKÁ JEDNOTKA ART. 12F3 CX- VSTUPNÍ PANEL SÉRIE 1200 F- NAPÁJECÍ ZDROJ ART K- TLA ÍTKO VÝZVY ZA DVE MI BYTU L- ELEKTRICKÝ ZÁMEK 12Vdc M- EXTERNÍ KAMERA CCTV (12Vdc) P- TLA ÍTKO PRO OTEV ENÍ ZÁMKU S- P ÍDAVNÝ NAPÁJECÍ ZDROJ ART MINIMÁLNÍ PR EZY VODI (mm 2 ) Svorky do 10 m do 50 m do 100 m do 150 m 1, 2, B1, B2 0,5 mm 2 0,5 mm 2 0,75 mm 2 1 mm 2 Kabel 732H 732H 732H 732H Elektrický zámek 1,5 mm 2 -, +U, -L 1 mm 2 1 mm 2 1,5 mm 2 2,5 mm 2 VIDEO Koaxiální kabel 75 Ohm typ RG50 nebo RG11 art.12f5 RL /

42 SCHÉMA ZAPOJENÍ INSTALACE VIDEO PRO JEDNOHO NEBO VÍCE Ú ASTNÍK S VIDEOTELEFONY SÉRIE PETRARCA, GIOTTO, 6600, 7200, JEDEN PANEL S EXTERNÍ BAREVNOU KAMEROU (REF. SI189). VEDENÍ K MONITOR M Poznámka: v za ízení barevných videotelefon s externí kamerou zapojenou k panelu DUE FILI nepoužívejte /b kamery. MINIMÁLNÍ PR EZY VODI (mm 2 ) Svorky do 10 m do 50 m do 100 m do 150 m 1, 2, B1, B2 0,5 mm 2 0,5 mm 2 0,75 mm 2 1 mm 2 Kabel 732H 732H 732H 732H Elektrický 1,5 mm zámek -, +U, -L 1 mm 2 1 mm 2 1,5 mm 2 2,5 mm 2 VIDEO Koaxiální kabel 75 Ohm, RG59, RG11 C- ELEKTRONICKÁ JEDNOTKA ART. 12F3 CX- VSTUPNÍ PANEL SÉRIE 1200 K- TLA ÍTKO VÝZVY ZA DVE MI BYTU L- ELEKTRICKÝ ZÁMEK 12Vdc M1- EXTERNÍ KAMERA CCTV (12Vdc) P- TLA ÍTKO PRO OTEV ENÍ ZÁMKU BAREVNÁ KAMERA 12Vdc Panel naprogramujte jako panel video 48 art.12f5 RL /2009

43 SCHÉMA ZAPOJENÍ INSTALACE VIDEO PRO JEDNOHO NEBO VÍCE Ú ASTNÍK S VIDEOTELEFONY SÉRIE PETRARCA, GIOTTO, 6600, 7200 A T EMI VSTUPNÍMI PANELY VIDEO (REF. SC5418). MINIMÁLNÍ PR EZ (mm 2 ) Svorky do 10 m do 50 m do 100 m do 150 m 1, 2, B1, 0,5 mm 2 0,5 mm 2 0,75 mm 2 1 mm 2 B2 Kabel 732H 732H 732H 732H Elektrický zámek 1,5 mm B- VIDEOTELEFON D- ELEKTRONICKÁ JEDNOTKA ART. 12F5 DX- VSTUPNÍ PANEL SÉRIE 1200 F- NAPÁJECÍ ZDROJ ART G- P ÍDAVNÝ NAPÁJECÍ ZDROJ ART J- KONCETRÁTOR ART. 692C K- TLA ÍTKO VÝZVY ZA DVE MI BYTU L- ELEKTRICKÝ ZÁMEK 12Vdc P- TLA ÍTKO PRO OTEV ENÍ ZÁMKU art.12f5 RL /

44 SCHÉMA ZAPOJENÍ INSTALACE VIDEO PRO KOMPLEX BUDOV S JEDNÍM HLAVNÍM PANELEM VIDEO, JEDNÍM PANELEM VIDEO NA ÚPATÍ SCHODIŠT A JEDNÍM PANELEM AUDIO NA ÚPATÍ SCHODIŠT (REF. SC5419). Kabelové vedení C- ELEKTRONICKÁ JEDNOTKA ART. 12F3 CX- VSTUPNÍ PANEL SÉRIE 1200 D- ELEKTORNICKÁ JEDNOTKA ART. 12F5 DX- VSTUPNÍ PANEL SÉRIE 1200 F- NAPÁJECÍ ZDROJ ART I- SEPARÁTOR ART. 692S K- TLA ÍTKO VÝZVY ZA DVE MI BYTU L- ELEKTRICKÝ ZÁMEK 12Vdc P- TLA ÍTKO PRO OTEV ENÍ ZÁMKU MINIMÁLNÍ PR EZ (mm 2 ) Svorky do 10 m do 50 m do 100 m do 150 m 1, 2, B1, B2 0,5 mm 2 0,5 mm 2 0,75 mm 2 1 mm 2 Kabel 732H 732H 732H 732H Elektrický zámek 1,5 mm art.12f5 RL /2009

45 SCHÉMA ZAPOJENÍ INSTALACE VIDEO PRO KOMPLEX BUDOV S T EMI HLAVNÍMI PANELY VIDEO, DV MA PANELY NA ÚPATÍ SCHODIŠT (AUDIO A VIDEO) (REF. SC5420). Kabelové vedení Vedení C- ELEKTRONICKÁ JEDNOTKA ART. 12F3 CX- VSTUPNÍ PANEL SÉRIE 1200 D- ELEKTORNICKÁ JEDNOTKA ART. 12F5 DX- VSTUPNÍ PANEL SÉRIE 1200 F- NAPÁJECÍ ZDROJ ART I- SEPARÁTOR ART. 692S J- KONCETRÁTOR ART. 692C K- TLA ÍTKO VÝZVY ZA DVE MI BYTUL- ELEKTRICKÝ ZÁMEK 12Vdc P- TLA ÍTKO PRO OTEV ENÍ ZÁMKU MINIMÁLNÍ PR EZY VODI (mm 2 ) Svorky do 10 m do 50 m do 100 m do 150 m 1, 2, B1, B2 0,5 mm 2 0,5 mm 2 0,75 mm 2 1 mm 2 Kabel 732H 732H 732H 732H Elektrický zámek 1,5 mm art.12f5 RL /

46 SCHÉMA ZAPOJENÍ VARIANTA: ZAPOJENÍ P ÍDAVNÉHO NAPÁJECÍHO ZDROJE ART (REF. SC5421) P ídavný napájecí zdroj art je použit na napájení LED pro osv tlení jmenovek, když je v jednom panelu více než 4 p ídavné moduly (art. 12TS). VARIANTA: ZAPOJENÍ ZÁMKU S P ÍDAVNÝM NAPÁJENÍM (REF. SC5422) Pro otev ení zámku s vyšším p íkonem je možné použít p ídavný transformátor, který napájí zámek p es relé art. 170/001, zapojené na svorky +12V/SR panelu. Doba otev ení zámku je stejná jako nastavená pro svorky S+/S-. VARIANTA: ZAPOJENÍ DOPL KOVÉ FUNKCE F1 A F2 (REF. SC5422) Aktivace dopl kové funkce F1 a F2 povelem z videotelefonu a telefonu je možná pomocí relé art. 170/001 p ipojené na svorky F1 a F2 vstupního panelu. C- ELEKTRONICKÁ JEDNOTKA ART. 12F3 CX- VSTUPNÍ PANEL SÉRIE 1200 D- ELEKTORNICKÁ JEDNOTKA ART. 12F5 DX- VSTUPNÍ PANEL SÉRIE 1200 G- P ÍDAVNÝ NAPÁJECÍ ZDROJ ART H- P ÍDAVNÝ NAPÁJECÍ ZDROJ L- ELEKTRICKÝ ZÁMEK 12Vdc P- TLA ÍTKO PRO OTEV ENÍ ZÁMKU Q- RELÉ ART. 170/001 R- TRANSFORMÁTOR ART. 832/030 Funkce F1 max zatížení kontakt 230Vac 3A. Funkce F2 max zatížení kontakt 230Vac 3A. 52 art.12f5 RL /2009

47 SCHÉMA ZAPOJENÍ P ÍDAVNÁ NAPÁJENÍ V za ízení Due Fili napájí napáje art všechny p ístroje, panely, telefony, videotelefony, koncentrátory, rozd lova e. Když zatížení p ístroji p ekro í maximum napájecího zdroje, je nutné p ipojit p ídavné napájecí zdroje. Vložením separátoru do za ízení spolu s napájecím zdrojem art rozd líme zatížení p ístroj a vedení na p ístroje p ed separátorem a za separátorem. Napájecí zdroj art P ídavný napájecí zdroj art se používá na napájení elektronických vstupních panel, videotelefon a koncentrátor k podpo e hlavního napájecího zdroj art V p ípad úst edny vrátného musí být vždy instalován art vyhrazený pro úst ednu. Napájecí zdroj je vyžadován, když je zapojeno více vstupních panel video a nebo když je zapojeno více videotelefon se sou asnou aktivací na jednu výzvu. Napájecí zdroj m že napájet pouze konkrétní p ístroje, vstupní panely nebo videotelefony. Tabulka ukazuje, kdy je nutné použít napájecí zdroj art. 6923, podle po tu vstupních panel instalovaných v za ízení a podle po tu telefon nebo videotelefon sou asn aktivních. Napájecí zdroj art napájí sou asn až 3 jednotky, pro další je nutné p idat napájecí zdroj art pro každou p idanou jednotku. V p ípad, že spot eba je vyšší než 3 jednotky, použijte napájecí zdroj art pro napájení videotelefon a panel a napájecí zdroj art nechte vyhrazený pro ostatní p ístroje. K t mto zapojovacím schémat m jsou na následujících stranách tabulky A, B, C, které ukazují pot ebný po et p ídavných napájecích zdroj art P íklad za ízení videotelefon v systému komplexu budov: Spot eba na jednotku: 1 video panel zapnutý = 1 jednotka 1 audio panel zapnutý = 1/2 jednotky 1 panel nezapnutý / v obsazeno = 1/4 jednotky 1 videotelefon zapnutý = 1 jednotka 1 videotelefon zapnutý na art = 2 jednotky 1 koncentrátor art. 692C = 1/3 jednotky 1 rozd lova aktivní art. 692D/2 = 1/20 jednotky Pozor: v p ípad použití aktivních rozd lova není možné odd lit napájení p ídavným napájecím zdrojem. P íklad za ízení s telefony a videotelefony v budovách A- Telefon B- Videotelefon C- Elektronický vstupní panel audio D- Elektronický vstupní panel video I- Separátor art. 692S J- Koncentrátor art. 692C L- Elektrický zámek N- Rozd lova video art. 692D nebo 692D/I art.12f5 RL /

48 SCHÉMA ZAPOJENÍ Tabulka pro za ízení telefon s 1 nebo více paralelními vstupními panely a vedení s telefony. Tabulka A. Po et panel audio zapojených paraleln, 1 aktivní a ostatní v Po et telefon se spole nou výzvou Po et napájecích zdroj art obsazeno od 1 do 10 od 1 do 8 0 od 11 do 15 od 1 do 8 od 1 do 5 (jeden 6923 p idat pro každý panel od 11 do 15) Tabulka pro za ízení videotelefon s 1 nebo více vstupními panely zapojenými paraleln a videotelefonním vedením. Tabulka B. Po et panel audio zapojených paraleln, 1 aktivní a ostatní v obsazeno Po et panel video zapojených paraleln, 1 aktivní a ostatní v obsazeno Po et koncentrátor (art. 692C) Po et telefon se stejnou výzvou Po et videotelefon sou asn aktivních se stejnou výzvou Po et napájecích zdroj art Od 1 do 8 Od 1 do Od 1 do 8 Od 3 do 8 Od 1 do 6 (jeden 6923 p idat pro každý videotelefon od 3 do 8) 0 Od 2 do 3 1 Od 1 do Od 2 do 3 1 Od 1 do 8 Od 2 do 3 Od 3 do 4 (jeden 6923 p idat pro každý panel a koncentrátor) 0 Od 2 do 3 1 Od 1 do 8 Od 2 do 8 Od 1 do 7 (jeden 6923 p idat pro každý videotelefon od 2 do 8) Od 1 do (jeden 6923 p idat pro koncentrátor) Od 1 do 8 Od 2 do 8 Od 2 do 8 (jeden 6923 p idat pro koncentrátor a jeden pro každý videotelefon od 2 do 8) Od 1 do (jeden 6923 p idat pro každý koncentrátor) 0 Od 6 do 15 Od 2 do 5 Od 1 do 8 1 Od 6 do 15 (jeden 6923 p idat pro každý panel) 0 Od 6 do 15 Od 2 do 5 Od 1 do 8 Od 2 do 3 Od 8 do 20 (jeden 6923 p idat pro každý panel a pro každý koncentrátor) 0 Od 6 do 15 Od 2 do 5 Od 1 do 8 Od 2 do 8 Od 7 do 23 (jeden 6923 p idat pro každý panel a pro každý videotelefon od 2 do 8) Od 1 do Od 1 do 8 Od 2 do 8 Od 1 do 7 (jeden 6923 p idat pro každý videotelefon od 2 do 8) Od 1 do Od 1 do 8 Od 2 do 8 Od 1 do 7 (jeden 6923 p idat pro každý videotelefon od 2 do 8) Od 1 do (jeden 6923 p idat pro koncentrátor) Od 1 do (jeden 6923 p idat pro koncentrátor) V tabulce B se p edpokládá, že videotelefony naprogramované se stejným kódem výzvy (paralelní) se po zavolání aktivují sou asn. Je možné naprogramovat, že videotelefony zapojené paraleln, se nerozsvítí sou asn, ale že se rozsvítí pouze volaný videotelefon (hlavní) a ostatní z stanou vypnuté. Vypnuté videotelefony mohou být aktivovány pomocí funkce autoaktivace. Tímto m žeme snížit po et p ídavných napájecích zdroj u paralelních videotelefon. Tabulka pro audio a video vstupní systémy v komplexu budov s 1 nebo více vstupními panely zapojenými paraleln. Tabulka C. Po et panel audio zapojených paraleln, 1 aktivní a ostatní v obsazeno Po et panel video zapojených paraleln, 1 aktivní a ostatní v obsazeno Po et koncentrátor (art. 692C) Po et napájecích zdroj art Od 1 do Od 12 do Od 1 do 3 (jeden 6923 p idat pro každý videotelefon od 12 do 14) 0 Od 1 do 6 Od 1 do Od 7 do 14 Od 2 do 5 Od 2 do 13 (jeden 6923 p idat pro každý videotelefon od 7 do 14) Od 1 do Od 1 do (jeden 6923 p idat pro každý koncentrátor) 54 art.12f5 RL /2009

49 SCHÉMA ZAPOJENÍ - VARIANTY VARIANTA Schéma zapojení elektronického p ídavného zvonku art. 860A. Elektronický zvonek art. 860A má 2 tóny zvon ní podle p ipojení vodi e ke svorce 7 nebo 8. Zvonek musí být napájen ze sít. Elektronický zvonek art. 860A Elektronický zvonek art. 860A A- Art A- Art. 6611/AU Art. 661C/AU Art. 6711/AU Art. 6601/AU Art. 660C/AU Art. 6701/AU Art. 6xxx/AUF Elektronický zvonek art. 860A Elektronický zvonek art. 860A A- Art B. Art Elektronický zvonek art. 860A B- Art Art. 660C Art B- Art Art Art. 6309/C Art. 662C Art Art Art. 6329/C Art Art. 6309/P Art. 661C Art. 6309/CP Art Art. 6xxx/F art.12f5 RL /

50 VARIANTA Schéma zapojení p ídavného mechanického zvonku P i zapojení p ídavného zvonku napájeného z jiného zdroje použijte relé art. 170/101, zapojené viz schéma. SCHÉMA ZAPOJENÍ - VARIANTY Relé art. 170/101 Relé art. 170/101 A- Art P ídavný mechanický zvonek P ídavný mechanický zvonek Napájení zvonku Napájení zvonku Relé art. 170/101 Relé art. 170/101 P ídavný mechanický zvonek Napájení zvonku P ídavný mechanický zvonek Relé art. 170/101 Napájení zvonku P ídavný mechanický zvonek 56 art.12f5 RL /2009 Napájení zvonku

51 SCHÉMA ZAPOJENÍ - VARIANTY VARIANTA Schéma zapojení pro výzvu za dve mi bytu Výzva za dve mi bytu je zvukov rozlišená od výzvy ze vstupního panelu i výzvy interkomunika ní. K- Tla ítko za dve mi bytu VARIANTA Zapojení bezpotenciálních kontakt ve videotelefonech Art. 6309/P, 6309/CP. B- Art. 6309/P Art. 6329/P Art. 6309/CP B- Art. 6309/P Art. 6329/P Art. 6309/CP Kontakt NO (maximální nap tí 24Vac/dc, maximální proud 0,5A s resisten ní zát ží) Relé Relé Relé Art. 170/001 Art. 170/001 Art. 170/001 Napájecí zdroj art Dopl ková služba max. 3A 230V art.12f5 RL /

52 VARIANTA Schéma zapojení dvou nebo více videotelefon se sou asným spínáním s napájecím zdrojem art Napájecí zdroj art m že sou asn napájet jeden vstupní panel video a dva sou asn aktivní monitory art. 6009, 6009/C, 6309, 6309/C, 6309/P, 6309/CP, 6601, 6611, 660C, 661C, 6701, 6711 (nebo jeden art. 6329, 6329/C). P i v tším po tu sou asn zapínaných monitor se musí použít p ídavný napájecí zdroj art pro t etí a každý další monitor (u art. 6329, 6329/C pro druhý a každý další monitor). Jeden napájecí zdroj art musí být použit pro p ídavný monitor. SCHÉMA ZAPOJENÍ VARIANTY 58 art.12f5 RL /2009

53 SCHÉMA ZAPOJENÍ VARIANTY VARIANTA Schéma zapojení interkomunika ních domovních telefon / videotelefon bez separátoru art. 692S. V za ízení domovních telefon / videotelefon systému DUE FILI ELVOX, mohou mít domovní telefony / videotelefony Petrarca a Giotto interkomunika ní volání. V pr b hu interkomunikace je celý systém obsazen až do jejího ukon ení, p erušit konverzaci mohou pouze výzvy od vstupního panelu. Pro umožn ní interkomunika ního volání na videotelefonu art. 6309, 6329, 6309/C 6309/P, 6329/C naprogramujte tla ítka, jak je popsáno ve fázi programování. Tla ítko dopl kové funkce Osv tlení schodišt m že být také p eprogramováno na interkomunika ní hovory, ale ztratí svojí p id lenou funkci. A- Art P art.12f5 RL /

54 BEZPE NOSTNÍ P EDPISY - Pozorn si p e t te instrukce v této p íru ce: poskytují d ležité informace o bezpe nosti, použití a údržb za ízení. - Po odstran ní obalu zkontrolujte kompletnost sady. Sou ásti balení (plastické pytle, polystyren atd.) udržujte z dosahu d tí. ásti obalu p i likvidaci rozt i te dle druh. - Instalace musí být provedena v souladu s národními bezpe nostními p edpisy. - Doporu ujeme umístit odpovídající jišt ní p ed napájecí zdroj. - P ed p ipojením se p esv d te, zda údaje na štítku souhlasí s údaji v síti. - Používejte tyto soupravy pouze k ú el m tomu ur eným, tj. pro vstupní systémy. Jakékoli jiné použití by mohlo být nebezpe né. - P ed išt ním za ízení soupravu odpojte od elektrické sít. - V p ípad poruchy nebo chybného provozu soupravu odpojte, neotevírejte ji. - Opravy žádejte pouze u technických center výrobce. - Bezpe nost nem že být zaru ena pokud není brán z etel na tyto p edpisy. - Nezakrývejte pr chodnost výstupních št rbin ventilace tepla. - Pracovník provád jící instalaci musí zajistit, aby p íru ky s výše uvedenými instrukcemi byly po instalaci ponechány u za ízení, pro informaci uživateli. Instalaci za ízení a p ipojení na rozvodnou sí nízkého nap tí musí provést osoba s kvalifikací dle vyhlášky. 50/1978 Sbírky. Na ízení 2002/96/EC (WEEE) Symbol p eškrtnutého koše zna ený na výrobcích znamená, že na konci své použitelnosti musí být výrobek odevzdán do likvidace ne do domácího odpadu, ale do sb rného místa elektrického a elektronického odpadu nebo vrácen dodavateli za koupi nového, odpovídajícího produktu. Uživatel je zodpov dný za odevzdání výrobku, na konci jeho životnosti, na p íslušné sb rné místo. Vhodná sb rna, za ú elem následné recyklace za ízení vy azeného z provozu a vhodné nakládání a uložení v i životnímu prost edí, pomáhá zabránit p ípadným negativným ú ink m na zdraví a životním prost edí a usnad uje recyklaci materiál, ze kterých je výrobek vyroben. Pro další detailní informace týkající se sb rného systému se obra te na Vaše místní sb rné místo nebo obchod, kde jste výrobek zakoupili. Rizika spojená s látkami považovanými jako nebezpe né (WEEE). Podle nového Na ízení WEEE, látky dlouhodob používané v elektrických a elektronických p ístrojích jsou považovány za nebezpe né pro lidi a životní prost edí. P íslušné sb rné místo pro následné uložení za ízení k recyklaci, nakládání a demontáž (ve shod se životním prost edí) pomáhá zabránit p ípadným negativním vliv m na životní prost edí a zdraví a podporuje recyklaci materiál, ze kterých je výrobek vyroben. Zastoupení pro R a SR ELVI spol. s r.o. Hat 545, P íbram III Tel Fax elvox@elvox.cz
