Regulátor prostorové teploty s funkcí automatické adaptace REV23

Transkript

1 2 264 Regulátor prostorové teploty s funkcí automatické adaptace REV23 5 druhů provozu, funkce vytápění/chlazení a nastavení pomocí rolovacího tlačítka Síťově nezávislý regulátor prostorové teploty Jednoduchá a přehledná volba menu pomocí rolovacího tlačítka Dvoupolohový regulátor s funkcí automatické adaptace s PID regulací (patentováno) Výběr následujících provozních režimů: automatický s maximálně 3 topnými nebo chladicími fázemi, trvale komfortní režim, trvale úsporný režim, protimrazová ochrana a denní provozní režim s jednou topnou nebo chladicí fází V automatickém režimu lze zadat pro každou topnou fázi jinou žádanou teplotu Možnost regulace chladicích zařízení Použití Pro regulaci prostorové teploty: v bytech, v rodinných domech a rekreačních chatách v kancelářích, v lehkých průmyslových provozech Pro řízení následujících přístrojů: elektrické kotle nástěnné plynové kotle stacionární plynové nebo olejové kotle cirkulační čerpadla v systémech vytápění, zónové ventily elektrické přímotopy nebo ventilátory elektrických akumulačních kamen termoelektrické servopohony klimatizační a chladicí zařízení CE1N2264cz Siemens Building echnologies HVAC Products

2 Funkce Objednávání PID regulace s adaptovatelnou nebo přímo nastavitelnou dobou spínacího cyklu 2-bodová regulace Automatický provozní režim s týdenním, polotýdenním nebo denním programem, s možností nastavení max. 3 topných nebo chladicích fází denně Každá topná fáze s jinou žádanou teplotou Denní provoz (funkce volný den) s jednou topnou nebo chladicí fází Dálkové ovládání Překlenovací tlačítko Kalibrace čidla a funkce reset Protimrazová ochrana nebo ochrana proti přehřátí Omezení minimální nastavitelné žádané teploty Prázdninový provoz Vytápění nebo chlazení Periodický chod čerpadla Optimalizace času zapnutí pro první topnou fázi Regulátor prostorové teploty s týdenním programem REV23 echnika Při objednávání uvádějte typové označení. Regulátor je dodáván s bateriemi. Displej a ovládací prvky Ovládací prvky Výběr druhu provozu lačítko zvýšení teploty lačítko snížení teploty Překlenovací tlačítko Rolovací tlačítko pro volbu menu, podmenu a nastavení Potvrzení volby stisknutím tlačítka Opuštění aktuální úrovně menu a návrat na předchozí aktivní úroveň (aktuálně zobrazená nastavení se akceptují) 2/12 Siemens Building echnologies Regulátor prostorovéteploty REV23 CE1N2264cz

3 Displej Čas C Prostorová teplota Výměna baterií (symbol se na displeji objeví cca. 3 měsíce před vybitím baterií) Dálkové ovládání aktivní Prázdninový provoz aktivní Volba druhu provozu (aktivní je pouze jeden provozní režim) Automatický provoz Komfortní provoz Úsporný provoz Protimrazová ochrana nebo ochrana proti přehřátí Funkce volný den s jednou topnou nebo chladicí fází (teplotní profil se automaticky vytvoří z aktuálního denního programu) Dočasná změna aktuální žádané teploty (změna je aktivní pouze do nejbližšího spínacího bodu) C lačítkem + nebo se při prvním stisknutí zobrazí aktuální žádaná teplota, kterou je možné v krocích 0.2 C (max. +/- 4 C) přestavit na požadovanou hodnotu. Překlenovací tlačítko V provozních režimech a je možné tímto tlačítkem ručně přepnout z komfortního režimu na úsporný a naopak. Volba se automaticky vrátí na původní nastavení v dalším spínacím bodě nebo při změně druhu provozu. Menu pro nastavení uživatele: výběr ze 4 hlavních menu Čas a den Hlavní menu Podmenu Nastavení h Aktuální čas Aktuální den v týdnu eplota Hlavní menu Podmenu Standardní nastavení vytápění/ chlazení Žádaná teplota komfortní provoz 19 C 23 C Žádaná teplota úsporný provoz 16 C 29 C Siemens Building echnologies Regulátor pokojové teploty REV23 CE1N2264cz 3/12

4 Žádaná teplota protimrazová ochrana nebo ochrana proti přehřátí Žádaná teplota dálkové ovládání 5 C 35 C 10 C 30 C Časový program Hlavní menu Podmenu Nastavení Volba dne, bloku pracovních dní, víkendových dní nebo celého týdne Volba počtu topných nebo chladicích fází, max. 3 Volba začátku a konce fáze C Volba žádané teploty fáze Nepřítomnost Hlavní menu Podmenu Zadání délky dovolené nebo nepřítomnosti. Počet dní s nastavením úsporného provozu / max. 99 dní. Žádaná teplota v době nepřítomnosti Standardní nastavení 12 C Menu pro nastavení odborníka na topení Hlavní menu CAL Nastavení Kalibrace čidla Omezení žádané teploty Optimalizace zapnutí pro první topnou fázi (v jednotce času na 1 C) 2-polohová regulace PID regulace, funkce automatické adaptace PID regulace se 6 min. nebo 12 min. spínacím cyklem / Periodický chod čerpadla Vyp/ Zap Druh provozu vytápění nebo chlazení Žádaná teplota V režimu je možné pro každou komfortní fázi zadat žádanou teplotu indivuduálně. Žádaná teplota v trvale komfortním režimu odpovídá zadané teplotě. Žádaná teplota pro úsporný provoz stejná v automatickém i v trvalém provozu a odpovídá nastavení. 4/12 Siemens Building echnologies Regulátor prostorovéteploty REV23 CE1N2264cz

5 Ochranná funkce Funkce volný den Příklad Ve funkci protimrazové ochrany nebo ochrany proti přehřátí se nepřetržitě kontroluje teplota v prostoru. Pokud teplota klesne (stoupne) pod (nad) nastavenou žádanou hodnotu, reguluje se na aktuálně nastavenou žádanou teplotu ochrany. Denní provoz tvoří regulátor z aktuálního spínacího programu. Regulátor vytvoří a zobrazí kompletní topnou (chladící) fázi ze začátku první fáze a konce poslední fáze spínacího programu. Jako komfortní teplotu použije aktuální žádanou teplotu pro trvalý provoz. ímto způsobem vytvořený denní provoz zůstává aktivní do další volby jiného druhu provozu. C Z h Automaticky vytvořený denní provozní režim Aktuální spínací program Spínací program Příklad se dvěmi topnými fázemi za den Jako spínací program je možné používat podle naprogramování týdenní nebo denní spínací program. Regulátor lze také přepnout do režimu s trvalým provozem, kdy se nebere zřetel na nastavený časový spínací program. V týdenním spínacím programu lze naprogramovat rozdílně každý den v týdnu, v polotýdenním pracovní dny (1-5) a víkend (6-7), v denním pak stejný průběh teplot pro celý týden (1-7). Při každém programování topné fáze jsou k dispozici tři různé spínací šablony. Je možný výběr mezi jednou, dvěmi nebo třemi topnými (chladicími) fázemi denně. Pro každou topnou (chladicí) fázi se zadává čas začátku a konce topné fáze a žádaná komfortní teplota. Mezi dvěmi topnými (chladícími) fázemi se vždy přepíná na tu samou útlumovou žádanou teplotu. Útlumová teplota se nastavuje v menu teploty. C 22 opná perioda 2 20 opná perioda h Prázdninová funkce Prázdninová funkce se nastavuje v menu pro uživatele. Je nutné zadat začátek (den odchodu / / den v týdnu), dobu trvání nepřítomnosti a žádanou teplotu ( ). V případě doby nepřítomnosti delší než 99 dní regulátor přepne na zvolenou teplotu. Každou půlnoc čítač odečte jeden den. Po uplynutí nastaveného počtu dní je na čítači 00 a regulátor přepne na naposledy zvolený druh provozu. Siemens Building echnologies Regulátor pokojové teploty REV23 CE1N2264cz 5/12

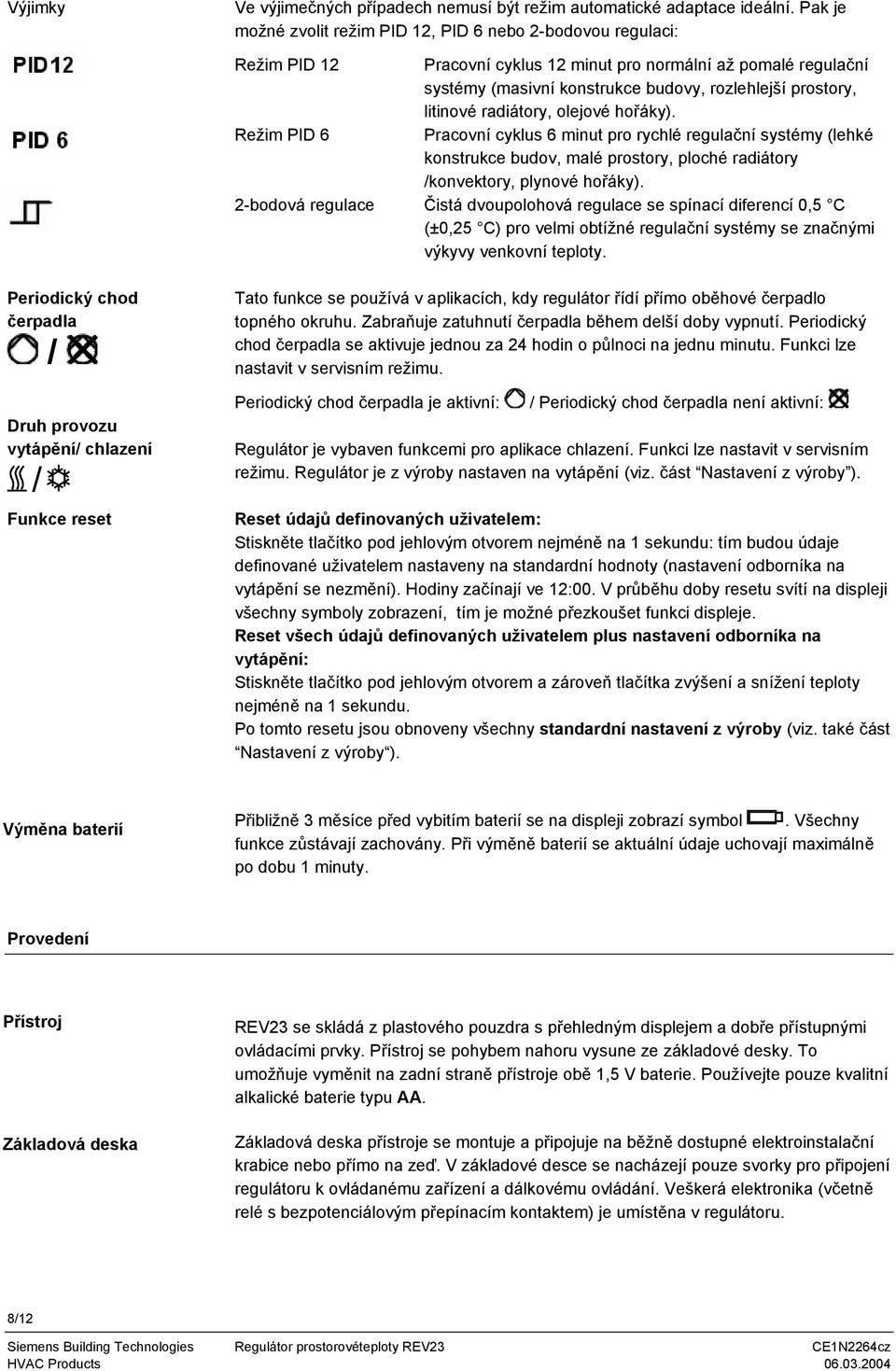

6 Dálkové ovládání Pomocí vhodného přístroje dálkového ovládání lze přepnout regulátor na nezávisle nastavitelnou teplotu. Přepnutí se provádí sepnutím bezpotenciálového kontaktu na svorkách 1 a 2. Na displeji se zobrazí symbol. Po rozpojení kontaktu je opět aktivní naposledy zvolený druh provozu. Provoz podle nastavení na regulátoru 1 rvale dálkově ovládaná úsporná teplota Z Z06 Přístroj dálkového ovládání Vhodné přístroje dálkového ovládání jsou: telefonní terminál GB051.., viz aplikační list C209 telefonní terminál GB060.., viz aplikační list C208 nebo ruční spínač, okenní kontakt, detektor přítomnosti, centrální jednotka, atd. Nastavení z výroby Spínací časy eploty v C Druh provo zu Auto Blok / dny v týdnu 1. fáze 2. fáze 3. fáze 1-5 Po-Pá 6-7 So-Ne fáze 2. fáze 3. fáze Po-Ne 1-7 Po-Ne 1-7 Po-Ne Nepřítom nost Nastavení z výroby úrovně pro odborníka na vytápění Omezení žádané teploty: PID regulace, funkce automatické adaptace: VYP Optimalizace zapnutí: VYP Vypnuto Periodický chod čerpadla: VYP Vytápění: aktivní 6/12 Siemens Building echnologies Regulátor prostorovéteploty REV23 CE1N2264cz

7 Servisní režim - úroveň pro odborníka na vytápění Vstup Kalibrace čidla CAL Omezení žádané teploty Vstup do úrovně pro odborníka na vytápění, přepnutí do servisního režimu je umožněn podržením tlačítek zvýšení a snížení teploty a současným otáčením rolovacího tlačítka nejdřív ve směru od displeje a pak k displeji. Pokud zobrazovaná teplota nesouhlasí s efektivní prostorovou teplotou, čidlo teploty může být zkalibrováno (kalibrace se provádí v servisním režimu). Zobrazovaná teplota se koriguje v krocích 0,2 C (max. ±2 C) na efektivní prostorovou teplotu. Omezení minimální nastavitelné teploty na 16 C zabraňuje únikům tepla v budovách s více topnými zónami. Nastavuje se v servisním režimu. Optimalizace zapnutí V servisním režimu je možné zapnout funkci optimalizace, která posune časový spínací bod 1. topné fáze tak, aby byla žádaná teplota dosažena ve zvoleném čase. Nastavení je závislé na vlastnostech otopné soustavy, na rychlosti natápění tzn. na přenosu tepla (potrubní síť, otopná tělesa), dynamice budovy (materiál, izolace) a topném výkonu (výkon kotle, teplota topné vody). Příklad při skutečné pokojové teplotě 18 C a žádané teplotě 20 C: Optimalizace je vypnuta při C 20 P on 19 R x opná perioda h/ 1/2h/ 1/4h/ - 4 h - 3 h - 2 h - 1 h - 2 h - 1½ h - 1 h - ½ h - 1 h - ¾ h - ½ h - ¼ h Optimalizace času zapnutí VYP Start t (pomalé regulační systémy) (střední regulační systémy) (rychlé regulační systémy) (bez vlivu) eplota ( C) R x Skutečná pokojová teplota t Čas předstihu spínacího bodu (h) P on Začátek optimalizace zapnutí Regulace Funkce s automatickou adaptací (self-learning) REV23 je dvoupolohový regulátor s PID regulací. Na svém výstupu má relé s přepínacím kontaktem. Prostorová teplota se reguluje periodickým zapínáním a vypínáním ovládaného zařízení. Regulátor pracuje v tzv. pracovních cyklech. Na základě naměřených údajů, průběhu teplot a řídicího algoritmu si regulátor určuje, jak velkou část svého pracovního cyklu bude kontakt výstupního relé v sepnuté poloze. Podle zvoleného algoritmu reaguje zařízení různě rychle na odchylku: V servisním režimu lze zapnout funkci automatické adaptace, která mu umožňuje automaticky se přizpůsobit na regulovanou soustavu (typ konstrukce budovy, typ radiátorů, velikost místnosti, atd.). Po uplynutí adaptační fáze (1 až 2 pracovní cykly) regulátor optimalizuje své parametry a dál pracuje v optimalizovaném režimu. Siemens Building echnologies Regulátor pokojové teploty REV23 CE1N2264cz 7/12

8 Výjimky Ve výjimečných případech nemusí být režim automatické adaptace ideální. Pak je možné zvolit režim PID 12, PID 6 nebo 2-bodovou regulaci: Režim PID 12 Pracovní cyklus 12 minut pro normální až pomalé regulační systémy (masivní konstrukce budovy, rozlehlejší prostory, litinové radiátory, olejové hořáky). Režim PID 6 Pracovní cyklus 6 minut pro rychlé regulační systémy (lehké konstrukce budov, malé prostory, ploché radiátory /konvektory, plynové hořáky). 2-bodová regulace Čistá dvoupolohová regulace se spínací diferencí 0,5 C (±0,25 C) pro velmi obtížné regulační systémy se značnými výkyvy venkovní teploty. Periodický chod čerpadla / Druh provozu vytápění/ chlazení / Funkce reset ato funkce se používá v aplikacích, kdy regulátor řídí přímo oběhové čerpadlo topného okruhu. Zabraňuje zatuhnutí čerpadla během delší doby vypnutí. Periodický chod čerpadla se aktivuje jednou za 24 hodin o půlnoci na jednu minutu. Funkci lze nastavit v servisním režimu. Periodický chod čerpadla je aktivní: / Periodický chod čerpadla není aktivní: Regulátor je vybaven funkcemi pro aplikace chlazení. Funkci lze nastavit v servisním režimu. Regulátor je z výroby nastaven na vytápění (viz. část Nastavení z výroby ). Reset údajů definovaných uživatelem: Stiskněte tlačítko pod jehlovým otvorem nejméně na 1 sekundu: tím budou údaje definované uživatelem nastaveny na standardní hodnoty (nastavení odborníka na vytápění se nezmění). Hodiny začínají ve 12:00. V průběhu doby resetu svítí na displeji všechny symboly zobrazení, tím je možné přezkoušet funkci displeje. Reset všech údajů definovaných uživatelem plus nastavení odborníka na vytápění: Stiskněte tlačítko pod jehlovým otvorem a zároveň tlačítka zvýšení a snížení teploty nejméně na 1 sekundu. Po tomto resetu jsou obnoveny všechny standardní nastavení z výroby (viz. také část Nastavení z výroby ). Výměna baterií Přibližně 3 měsíce před vybitím baterií se na displeji zobrazí symbol. Všechny funkce zůstávají zachovány. Při výměně baterií se aktuální údaje uchovají maximálně po dobu 1 minuty. Provedení Přístroj Základová deska REV23 se skládá z plastového pouzdra s přehledným displejem a dobře přístupnými ovládacími prvky. Přístroj se pohybem nahoru vysune ze základové desky. o umožňuje vyměnit na zadní straně přístroje obě 1,5 V baterie. Používejte pouze kvalitní alkalické baterie typu AA. Základová deska přístroje se montuje a připojuje na běžně dostupné elektroinstalační krabice nebo přímo na zeď. V základové desce se nacházejí pouze svorky pro připojení regulátoru k ovládanému zařízení a dálkovému ovládání. Veškerá elektronika (včetně relé s bezpotenciálovým přepínacím kontaktem) je umístěna v regulátoru. 8/12 Siemens Building echnologies Regulátor prostorovéteploty REV23 CE1N2264cz

9 Pokyny Projektování Regulátor prostorové teploty by měl být umístěn v hlavní obytné místnosti Místo instalace by mělo být voleno tak, aby mohlo čidlo zachytit prostorovou teplotu co nejpřesněji, bez ovlivnění přímým slunečním zářením nebo jinými zdroji tepla, příp. chladu Doporučená montážní výška je asi 1,5 m nad zemí Přístroj je vhodný pro umístění na většinu běžně dostupných elektroinstalačních krabic nebo přímo na zeď Nad přístrojem je nutné ponechat dostatečný prostor pro vysunutí a opětovné nasazení přístroje min. 10 cm 2261Z03 Montáž a instalace Uvedení do provozu Před instalací regulátoru musí být nejprve namontována a zapojena základová deska. Pak může být na základovou desku shora nasunut vlastní regulátor Detailní informace naleznete v instalačních pokynech dodaných spolu s regulátorem Elektrická instalace musí být provedena v souladu s příslušnými předpisy a normami Kontakt dálkového ovládání 1 / 2 musí být připojen odděleně samostatným stíněným kabelem Z baterií odstraňte krycí proužek, který zabraňuje zbytečnému chodu regulátoru během přepravy a uskladnění Regulační charakteristiky lze změnit v servisním režimu v úrovni pro odborníka na vytápění Jestliže je referenční místnost vybavena termostatickými radiátorovými ventily, musí být tyto plně otevřeny Jestliže zobrazená prostorová teplota neodpovídá efektivní naměřené hodnotě, mělo by být čidlo teploty zkalibrováno (viz. část Kalibrace čidla ) Siemens Building echnologies Regulátor pokojové teploty REV23 CE1N2264cz 9/12

10 echnické údaje Základní údaje Normy a standardy Napájení Baterie (alkalické AA) Životnost baterií Zálohování při výměně baterií Spínací výkon relé Napětí Proud DC 3 V 2 x 1,5 V cca. 2 roky max. 1 min V AC 6 (2,5) A řída ochrany II podle EN Měřící prvek Měřící rozsah Časová konstanta Rozsah nastavení teplot Normální teplota Úsporná teplota Protimrazová ochrana Rozlišení nastavení, displeje Nastavované hodnoty Spínací časy Měření aktuální hodnoty Zobrazení aktuální hodnoty Zobrazení času CE shoda Elektromagnetická kompatibilita Směrnice pro nízké napětí NC 10 kω ±1 % při 25 C 0 50 C max. 10 min 5 29 C 5 29 C C (standardní nastavení 5 C) 0,2 C 10 min 0,1 C 0,2 C 1 min 89/336/EEC 73/23/EEC C-ick N474 Okolní podmínky Hmotnost Barva Rozměry Automatické elektrické regulační a řídicí přístroje pro domácí potřebu a podobné EN využití Elektromagnetická kompatibilita Odolnost Vyzařování Provoz Klimatické podmínky eplota Vlhkost Uskladnění a doprava Klimatické podmínky eplota Vlhkost Mechanické podmínky Včetně balení Pouzdro regulátoru Základová deska Pouzdro IEC/EN IEC/EN třída 3K3 podle IEC C < 85 % r.v. třída 2K3 podle IEC C < 93 % r.v. třída 2M2 podle IEC kg signální-bílá RAL9003 šedá RAL x 104,5 x 30 mm 10/12 Siemens Building echnologies Regulátor prostorovéteploty REV23 CE1N2264cz

11 Schéma zapojení L 2252A02 DC 3 V 1 2 L2 L L1 AC V S1 N Y1 M1 N L Fáze AC V Regulátor prostorové teploty REV23 L1 Spínací kontakt, V AC / 6 (2.5) A S1 Přístroj pro dálkové ovládání (bezpotenciálový), telefonní terminál L2 Rozpínací kontakt, 1 Signál dálkové ovládání V AC / 6 (2.5) A M1 Oběhové čerpadlo 2 Signál dálkové ovládání N Nula Y1 Kotel, servopohon apod. Příklad použití F1 F2 2261S03 F2 F1 Y2 Y2 M1 M1 Regulátor prostorové teploty s přímým ovládáním nástěnného plynového kotle Regulátor prostorové teploty s přímým ovládáním stacionárního kotle 2261S01 Y4 M Y3 M 2264S01 E1 2261S02 Regulátor prostorové teploty s přímým ovládáním zónových ventilů Chladicí zařízení Siemens Building echnologies Regulátor pokojové teploty REV23 CE1N2264cz 11/12
