PRŮBĚŽNÁ SUŠIČKA PRO ZRNINY

Rozměr: px
Začít zobrazení ze stránky:

Download "PRŮBĚŽNÁ SUŠIČKA PRO ZRNINY"

Transkript

1 PRŮBĚŽNÁ SUŠIČKA PRO ZRNINY Typ NDT 6-1 Technický popis Výrobek Dodavatel název: Průběžná sušička pro zrniny typ: NDT 6-1 název: AGRICO s.r.o. adresa: Rybářská 671, Třeboň IČO: DIČ: CZ

2 Obsah 1. Popis sušičky Všeobecný popis a funkce Sloup sušičky a zásobní silo Vzduchotechnická zařízení Radiální ventilátor Výroba teplého vzduchu plynový hořák pro přímý ohřev vzduchu Řídící a bezpečnostní zařízení Teplotní šachta sušícího vzduchu Teplota zrna (teplota produktu) Hořák 6 2. Elektrická část Elektrické rozvaděče hlavní rozvaděč Řídící prvky 6 2

3 1. Popis sušičky 1.1 Všeobecný popis a funkce Produkt, který má být sušen, se plní do zásobního sila nad sloupem sušičky pomocí elevátoru, a pohybuje se na základě gravitační síly do jeho spodní části, ze které je odváděn dál. Plnění a vyprazdňování sušičky probíhá přitom přerušovaně v pravidelných nastavitelných intervalech, které jsou závislé na charakteristice sušeného produktu. Příčně ke směru pohybu produktu (z výstupního otvoru horkého vzduchu do otvoru odváděného vzduchu) je pomocí ventilátoru odváděného vzduchu nasáván vzduch do sloupové šachty sušičky. Do horní části je nasáván teplý vzduch (dochází k sušení zrna), do spodní části je veden chladný vzduch (dochází k ochlazení zrna). Vlhký odváděný vzduch je z vyústění ventilátoru přiváděn do volného proudění vzduchu. Průtok vzduchu je možné regulovat pomocí regulačních klapek a šoupátek regulace sekundárního vzduchu. 1.2 Sloup sušičky a zásobní silo Sloup sušičky tvoří vlastní nosnou část sušičky. Je složen ze značného počtu šachetních elementů. Šachetní element je skříň, která je vybavena střechovitými vzduchovými kanály, která slouží k optimálnímu vedení vzduchu a ke stabilizaci sušeného produktu a sloupu sušičky. Pokud se dovnitř do šachetního elementu zavede teplý vzduch, tak se jedná o sušící element, pokud se dovnitř do šachetního elementu zavede čerstvý vzduch, tak se jedná o chladící element. Zásobní silo slouží k soustředění zrní před vstupem do sloupu sušičky. Jedná se o zásobník s měřením minimálního a maximálního stavu naplnění. Výška vrstvy zrní v zásobním silu představuje rozhodující hodnotu pro řízení přísunu zrní do sušičky (pomocí elevátoru). Vynášecí zařízení sestává z vlastního vynášecího elementu a z pneumatického válce. Interval sestává z prostoje a z času vynášení. Ze zvětšení prostoje vyplyne také zvětšení doby prodlevy produktu v zařízení a tím i vyšší stupeň vysušení. Prostřednictvím těchto obou časů je možné ovlivnit dobu prodlevy sušeného produktu v zařízení a tím přímo konečnou vlhkost. Přitom vyplyne z delší doby prodlevy menší konečná vlhkost, a naopak, z kratší doby prodlevy vyplyne vyšší konečná vlhkost. Pro sušší produkt je požadována kratší doba prodlevy než pro vlhčí produkt. 1.3 Vzduchotechnická zařízení Vzduchotechnická zařízení slouží k přepravě teplého vzduchu. Základními komponentami vedení vzduchu jsou hubice teplého vzduchu, hubice odváděného vzduchu a ventilátor odváděného vzduchu. Hubice teplého vzduchu slouží k přivádění vzduchu do sloupu sušičky. Tento vzduch je v ohřívači vzduchu ohříván na základě výměny tepla pomocí horkých plynových hořáků. Pomocí 3

4 klapek v ochlazovací zóně se nastavuje počet chladících elementů sušícího sloupu a pomocí žaluziové klapky chladícího vzduchu se nastavuje množství chladícího vzduchu. Hubice odváděného vzduchu slouží k odvádění vzduchu ze sušičky po jeho průchodu skrz sloup sušičky. Průtočné množství vzduchu skrz sušičku je možné změnit pomocí klapky sekundárního vzduchu. 1.4 Radiální ventilátor Slouží k přepravě vzduchu skrz sušičku. Na výstupu vzduchu je ventilátor opatřen trubkou, která slouží jako mechanická ochrana a také pro stanovení směru vyfukování. Radiální ventilátor sestává z jednotky skříně, oběžného kola s hnacím hřídelem a motorovou jednotkou. Díky rotaci oběžného kola fukaru je vzduch nasáván uprostřed oběžného kola, je tažen skrz kolo a je vytlačován skrz výfuk. Přehledy elementů, které jsou potřebné pro regulaci poměrů vzduchu v sušičce, jsou obsaženy v následující tabulce: Název Účel Způsob ovládání Žaluziová klapka chladícího vzduchu Regulace nasávání chladícího vzduchu Ruční ovládání Nastavovací klapky chladící zóny Nastavení cest pro nasávání chladícího Ruční ovládání vzduchu do šachetních elementů Klapky sekundárního vzduchu Regulace celkového objemu vzduchu při Ruční ovládání průtoku skrz sušičku 1.5 Výroba teplého vzduchu plynový hořák pro přímý ohřev vzduchu U hořáku je prostřednictvím fukaru odváděného vzduchu nasáván vzduch z okolí. Tento vzduch se ohřívá při proudění skrz prostor hořáku na požadovanou teplotu pro sušení a je smísen s horkým odváděným vzduchem hořáku. Pomocí přechodového hrdla je hořák připojen k sušičce. Hořák se smí uvádět do provozu pouze tehdy, když je zaručeno jmenovité průtočné množství vzduchu. Aby se zabránilo akumulaci tepla v hořáku, musí být při vypnutí zaručena minimální doba pro ochlazení v délce 15 minut. K tomu je třeba pozorovat hodnotu teploty teplého vzduchu. Teprve tehdy, když teplota na čidle dosáhne minimálně 30 C, tak se smí vypnout fukar odváděného vzduchu. Rovněž za účelem vyvarování se škod v důsledku působení vysoké teploty je třeba dbát na dostatečný přívod čerstvého vzduchu skrz oblast nasávání; tato oblast se nesmí přestavovat nebo utěsňovat (je třeba dbát například na padající listí na podzim). Udržujte okolí hořáku v čistotě, obzvlášť tak, aby bylo bez prachu a hořlavých látek. 4

5 1.6 Řídící a bezpečnostní zařízení Plnění a vyprazdňování zásobního sila Ve víku zásobního sila jsou nainstalovány hlásiče s rotačními lopatkami pro měření minimální a maximální úrovně produktu, na základě jejichž signálu je řízeno přivádění produktu do sušičky (zapnutí a vypnutí dopravního elevátoru). Synchronní motor pohání prostřednictvím převodovky rotační lopatku, která je zavěšena dovnitř do sila. Jakmile plněný produkt dosáhne k rotační lopatce, bude jí zabráněno v jejím pohybu a bude zastavena. Reakční moment motoru se využívá k tomu, aby prostřednictvím mikrospínače byla uvedena v činnost připojená signalizační a řídící zařízení. Motor indikátoru stavu naplnění bude poté vypnut. Jakmile dojde k poklesu stavu naplnění, tak bude rotační lopatka opět uvolněna a mikrospínač bude pomocí pružiny uveden do své původní polohy. Díky tomu bude motor opět zapnut a cyklus se bude opakovat. 1.7 Teplotní šachta sušícího vzduchu V šachtě teplého vzduchu se nachází teplotní senzor (čidlo PT100) a senzor bezpečnostního termostatu. Teplotní senzor je připojen k regulátoru, který je umístěn v elektrickém rozvaděči. Na základě porovnání sušící teploty, která je nastavena na regulátoru teploty, a skutečné teploty sušícího vzduchu se uskuteční regulace výkonu hořáku tím způsobem, že bude dosažena přibližně konstantní sušící teplota. Ve zvláštním příslušenství se uskuteční regulace sušičky prostřednictvím automatiky, která je popsána zvlášť. Bezpečnostní omezovač teploty je pevně nastaven na určitou teplotu. V případě nečekaného nárůstu teploty například jako důsledek selhání regulace teploty, termostat vypne, a způsobí bezpečnostní vypnutí hořáku. Pro opětovné zapnutí je nutné termostat odblokovat ručně. Bezpečnostní omezovač teploty se nachází v elektrickém rozvaděči přímo na místě u zařízení. 1.8 Teplota zrna (teplota produktu) Ve sloupu sušičky je umístěn teplotní senzor (čidlo PT-100) pro snímání teploty zrna. Senzor je přímo připojen k řízení v elektrickém rozvaděči. Maximální teplota zrna se nastavuje ručně. V případě nárůstu teploty nad nastavenou maximální teplotu termostat vypne a způsobí vypnutí hořáku. Opětovné zapnutí hořáku je možné teprve až poté, co dojde k poklesu teploty. Senzor pro snímání teploty zrna je umístěn v prvním možném sušícím elementu při pohledu zdola. Dodatečně se nachází v elektrickém rozvaděči přímo na místě ještě jeden bezpečnostní omezovač teploty pro teplotu zrna. Tento je třeba v případě poruchy rovněž odblokovat. 5

6 1.9 Hořák Hořák je vybaven vlastními bezpečnostními elementy, které jsou určeny pro jeho bezpečný provoz. Tyto bezpečnostní elementy zapříčiní v případě potřeby bezpečnostní vypnutí hořáku. Podrobné popisy bezpečnostních elementů hořáku jsou obsaženy v průvodní technické dokumentaci tohoto hořáku. 2.1 Elektrické rozvaděče hlavní rozvaděč Elektrický rozvaděč obsahuje hlavní a řídící proudový obvod a také většinu ovládacích a spínacích přístrojů a zařízení. Běžně se nachází v řídícím prostoru. Podrobný popis je obsažen v elektrickém schéma zapojení. Elektrický rozvaděč, který se instaluje přímo na místě, se nachází u sušičky. 2. Elektrická část 2.2 Řídící prvky Odpojení energie Vypínače pro odpojení zařízení od přípojných vedení energie jsou uvedeny v následující tabulce: Energie Název vypínače Označení vypínače Umístění vypínače Poznámka Elektrický proud Hlavní vypínač Hlavní vypínač Hlavní rozvaděč žlutý/červený Plyn Hlavní přípojka Hlavní přípojka Přívodní vedení k plynu plynu hořáku Údaje k sušičce Typ sušičky NDT 6-1 Výkon (vlhký produkt) - pšenice 19/15 % cca kg/h Obsah zařízení se zásobou/bez zásoby 29 t/ 22 t (základní násypná hmotnost 780 kg/m³) Instalovaný elektrický příkon 30 KW Napěťová soustava TN-Systém Typ hořáku DAX Topné médium Kapalný plyn propan Jmenovitý výkon max. cca. 234 Liter/h při maximálním tepelném výkonu Maximální tepelný výkon přímo kw Jmenovité průtočné množství vzduchu, normovaný m³ cca m³/h při 1500 Pa 6

7 Podrobné technické údaje k hořáku jsou uvedeny v průvodní technické dokumentaci tohoto hořáku. Hlavní rozměry sušícího zařízení je možné vyčíst z výkresu tohoto zařízení. Doporučené teploty teplého vzduchu Sušina C Důležité: Pivovarský ječmen Obiloviny Řepka Kukuřice Hrách/ fazole Oves Krmné fazole Krmný hrách Sója Rýže Slunečnice Primárně je pro kvalitu sušení rozhodující teplota zrna! Sušící teploty Obiloviny k sadbě Orientační čísla pro teplotu sušícího vzduchu, u osiva sušení ve stupních C. Vlhkost zrna po sušení - % H2O Vlhkost zrna před sušením - % H2O

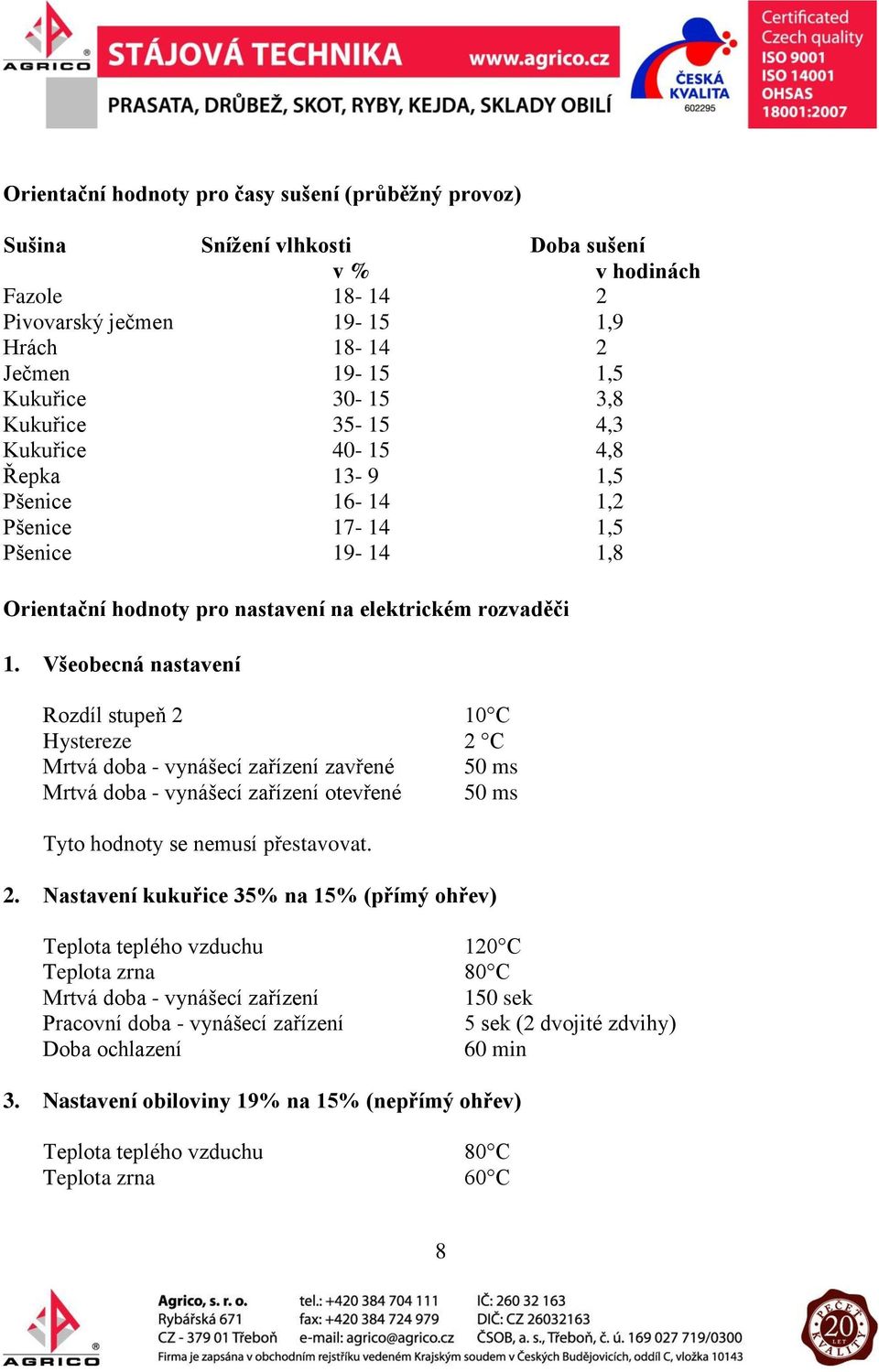

8 Orientační hodnoty pro časy sušení (průběžný provoz) Sušina Snížení vlhkosti Doba sušení v % v hodinách Fazole Pivovarský ječmen ,9 Hrách Ječmen ,5 Kukuřice ,8 Kukuřice ,3 Kukuřice ,8 Řepka ,5 Pšenice ,2 Pšenice ,5 Pšenice ,8 Orientační hodnoty pro nastavení na elektrickém rozvaděči 1. Všeobecná nastavení Rozdíl stupeň 2 10 C Hystereze 2 C Mrtvá doba - vynášecí zařízení zavřené 50 ms Mrtvá doba - vynášecí zařízení otevřené 50 ms Tyto hodnoty se nemusí přestavovat. 2. Nastavení kukuřice 35% na 15% (přímý ohřev) Teplota teplého vzduchu 120 C Teplota zrna 80 C Mrtvá doba - vynášecí zařízení 150 sek Pracovní doba - vynášecí zařízení 5 sek (2 dvojité zdvihy) Doba ochlazení 60 min 3. Nastavení obiloviny 19% na 15% (nepřímý ohřev) Teplota teplého vzduchu 80 C Teplota zrna 60 C 8

9 Mrtvá doba - vynášecí zařízení Pracovní doba - vynášecí zařízení Doba ochlazení 60 sek 5 sek (2 dvojité zdvihy) 50 min 4. Nastavení řepka 13% na 9% (nepřímý ohřev) Teplota teplého vzduchu 55 C Teplota zrna 40 C Mrtvá doba - vynášecí zařízení 50 sek Pracovní doba - vynášecí zařízení 5 sek (2 dvojité zdvihy) Doba ochlazení 40 min Tyto výše uvedené hodnoty spočívají částečně na teoretických výpočtech. Faktory, jako charakter sušeného produktu, stupeň znečištění a stupeň zralosti, není možné vždy zohlednit. Pozorujte proto Vaše zařízení v praxi a korigujte, pokud to bude nutné, nastavení. 9
