1 1/8 Technická zpráva 1 ZADÁNÍ ROZSAH PROJEKTU PROJEKTOVÉ PODKLADY SOUVISEJÍCÍ PROJEKTY POPIS TECHNICKÉHO ŘEŠENÍ EZS ELEKTRONICKÝ ZABEZPEČOVACÍ SYSTÉM Popis systému EZS Jednotlivé druhy ochran Způsob provedení tras Napájení a zálohování napájení DT DOMÁCÍ TELEFON Popis systému DT Způsob provedení tras Napájení a zálohování napájení STA SPOLEČNÁ TELEVIZNÍ ANTÉNA Popis systému STA Způsob provedení tras Napájení TEL/DAT TELEFONNÍ A DATOVÉ ROZVODY Popis systému TEL/DAT Datové rozvody - připojení Telefonní rozvody - připojení Způsob provedení tras Napájení a zálohování napájení CCTV UZAVŘENÝ KAMEROVÝ OKRUH Popis systému CCTV Způsob provedení tras Napájení a zálohování napájení TRASOVÁNÍ A TRUBKOVÁNÍ SLABOPROUDÝCH ROZVODŮ ELEKTROMAGNETICKÁ KOMPATIBILITA (EMC) POŽADAVKY NA OSTATNÍ PROFESE ZÁVĚR...8 1/8

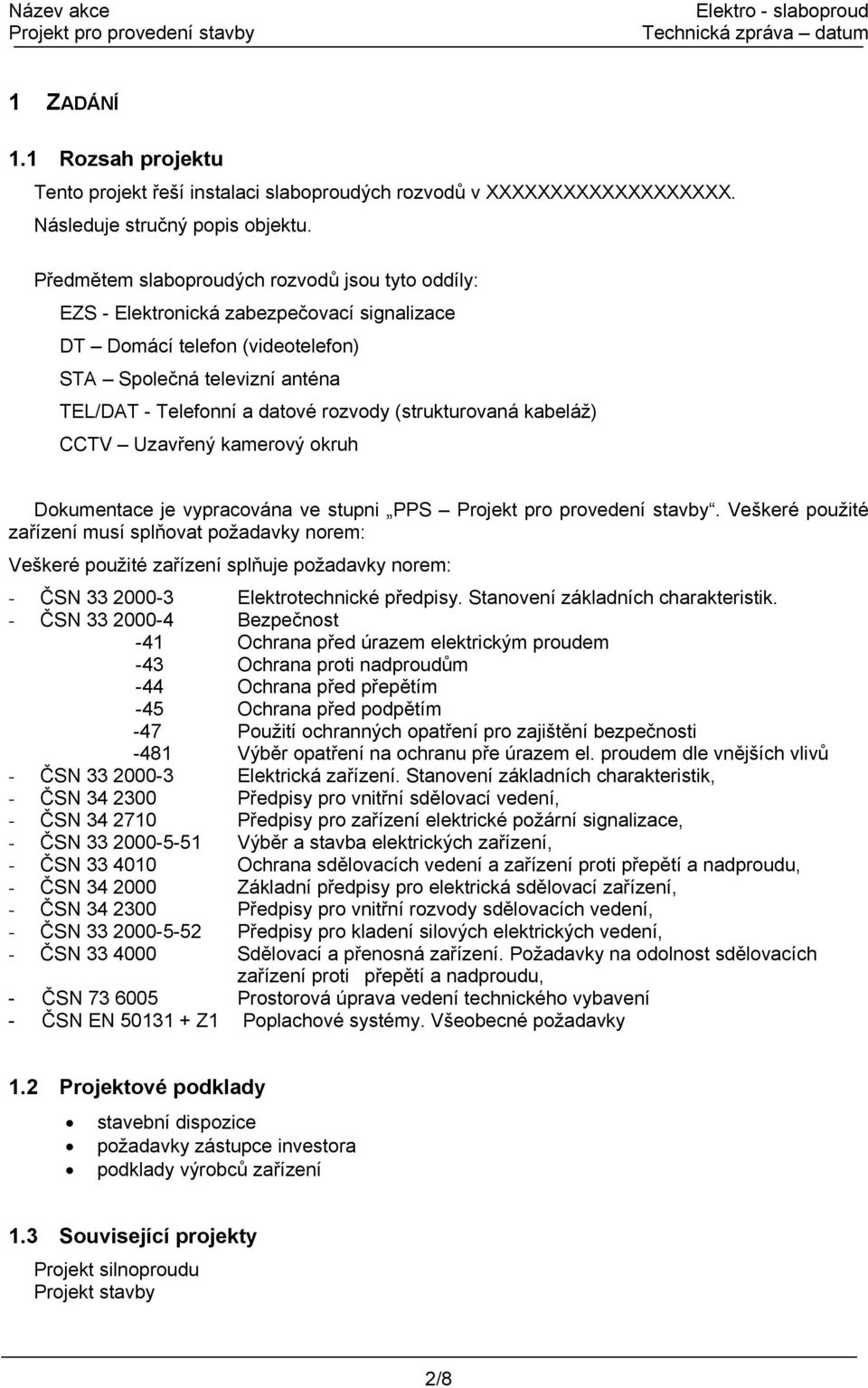

2 1 ZADÁNÍ 1.1 Rozsah projektu Tento projekt řeší instalaci slaboproudých rozvodů v XXXXXXXXXXXXXXXXXXX. Následuje stručný popis objektu. Předmětem slaboproudých rozvodů jsou tyto oddíly: EZS - Elektronická zabezpečovací signalizace DT Domácí telefon (videotelefon) STA Společná televizní anténa TEL/DAT - Telefonní a datové rozvody (strukturovaná kabeláž) CCTV Uzavřený kamerový okruh Dokumentace je vypracována ve stupni PPS. Veškeré použité zařízení musí splňovat požadavky norem: Veškeré použité zařízení splňuje požadavky norem: - ČSN Elektrotechnické předpisy. Stanovení základních charakteristik. - ČSN Bezpečnost -41 Ochrana před úrazem elektrickým proudem -43 Ochrana proti nadproudům -44 Ochrana před přepětím -45 Ochrana před podpětím -47 Použití ochranných opatření pro zajištění bezpečnosti -481 Výběr opatření na ochranu pře úrazem el. proudem dle vnějších vlivů - ČSN Elektrická zařízení. Stanovení základních charakteristik, - ČSN Předpisy pro vnitřní sdělovací vedení, - ČSN Předpisy pro zařízení elektrické požární signalizace, - ČSN Výběr a stavba elektrických zařízení, - ČSN Ochrana sdělovacích vedení a zařízení proti přepětí a nadproudu, - ČSN Základní předpisy pro elektrická sdělovací zařízení, - ČSN Předpisy pro vnitřní rozvody sdělovacích vedení, - ČSN Předpisy pro kladení silových elektrických vedení, - ČSN Sdělovací a přenosná zařízení. Požadavky na odolnost sdělovacích zařízení proti přepětí a nadproudu, - ČSN Prostorová úprava vedení technického vybavení - ČSN EN Z1 Poplachové systémy. Všeobecné požadavky 1.2 Projektové podklady stavební dispozice požadavky zástupce investora podklady výrobců zařízení 1.3 Související projekty Projekt silnoproudu Projekt stavby 2/8

3 2 POPIS TECHNICKÉHO ŘEŠENÍ 2.1 EZS Elektronický zabezpečovací systém Popis systému EZS V objektu je navržen sběrnicový adresovatelný systém EZS s možností rozšíření koncentrátory. Celý systém musí splňovat požadavky na stupeň zabezpečení 2 a třídu prostředí II vnitřní všeobecné (dle ČSN EN ). Ústředna EZS je umístěna v místnosti skladu (005) v 1.PP. Na dvojitě vyvážené vstupy a výstupy ústředny je přímo napojeno několik blízko ležících požárních detektorů, magnetický kontakt dveří a dva PGM výstupy na piezobzučáky (viz Přehledové schéma EZS). Z ústředny je dále vyvedena adresovatelná 4-vodičová sběrnice do celého domu. Na tuto sběrnici jsou přímo napojena sběrnicová PIR čidla, řídící jednotky čteček a koncentrátory (adresovatelné linkové moduly), sdružující v sobě několik (8, 4, 2, 1) anologových dvojitě vyvážených vstupů. Na tyto vstupy jsou připojeny magnetické kontakty dveří a oken, tísňová tlačítka (PANIC), akustické detektory tříštění skla a požární čidla. Na programovatelné výstupy koncentrátorů mohou být napojeny piezobzučáky, informující uživatele při zajišťování systémů o chybovém stavu (resp. že systém nelze zajistit). Ovládání systému je zajištěno grafickou LCD ovládací klávesnicí v zádveří (100) u hlavního vstupu do objektu. Dále je projektována možnost ovládání jak celého systému, tak uživatelsky vytvořených podsystémů prostřednictvím bezkontaktních čteček s klávesnicí. Čtečky jsou umístěny v každém patře objektu na běžně přístupném místě, dále pak v garáži a před místností slaboproudých ústředen skladu (005). Toto řešení umožní podstatně větší komfort ovládání systému bezkontaktní kartou (přívěškem), zadáním kódu na klávesnici, nebo kombinací těchto dvou způsobů. Poplachový výstup je realizován venkovní zálohovanou sirénou, umístěnou pod krovem střechy, a telefonním komunikátorem zabudovaným v ústředně EZS. Prostřednictvím jednotné telefonní sítě je možné napojení na PCO (Pult centralizované ochrany) nebo předat informace o stavu systému oprávněnému uživateli, popř. zastřežovat či odstřežovat EZS. Ústředna bude pro tento účel dovybavena hlasovým modulem dálkového ovládání. Jako referenční EZS je v projektu uvažován systém Paradox Digiplex NE96. Navržený systém je velmi flexibilní a umožňuje vytvářet libovolné uživatelské programovatelné vazby, přiřazovat prvky do max. 8 podsystémů apod Jednotlivé druhy ochran V systému EZS jsou realizovány 3 druhy ochran: Plášťová ochrana zabezpečení vnitřních prostor hlídáním pláště budovy. Plášťová ochrana je realizována magnety na dveřích a otvíratelných oknech v celém domě a detektory tříštění skla v 1.PP a 1.NP. Prostorová ochrana zabezpečení všech vnitřních prostor s chráněnými hodnotami. Je realizována infrapasivními detektory pohybu (PIR) vhodně rozmístěnými v domě. Sabotážní ochrana ochrana jednotlivých komponent systému vůči nedovolené manipulaci. Je zajištěna ochrannými spínači jednotlivých prvků (tamper). Všechny propojovací krabičky budou vybaveny taktéž tamper kontakty. V rámci použití koncentrátorů s dvojitým vyvážením smyček je možné detekovat také sabotáž (přerušení, zkratování) vedení. Všechny prvky sabotážní ochrany jsou přiřazeny do 24h smyčky (tzn. zaznamenání sabotáže bez ohledu na to, jestli je systém ve stavu střežení nebo je odstřežen). 3/8

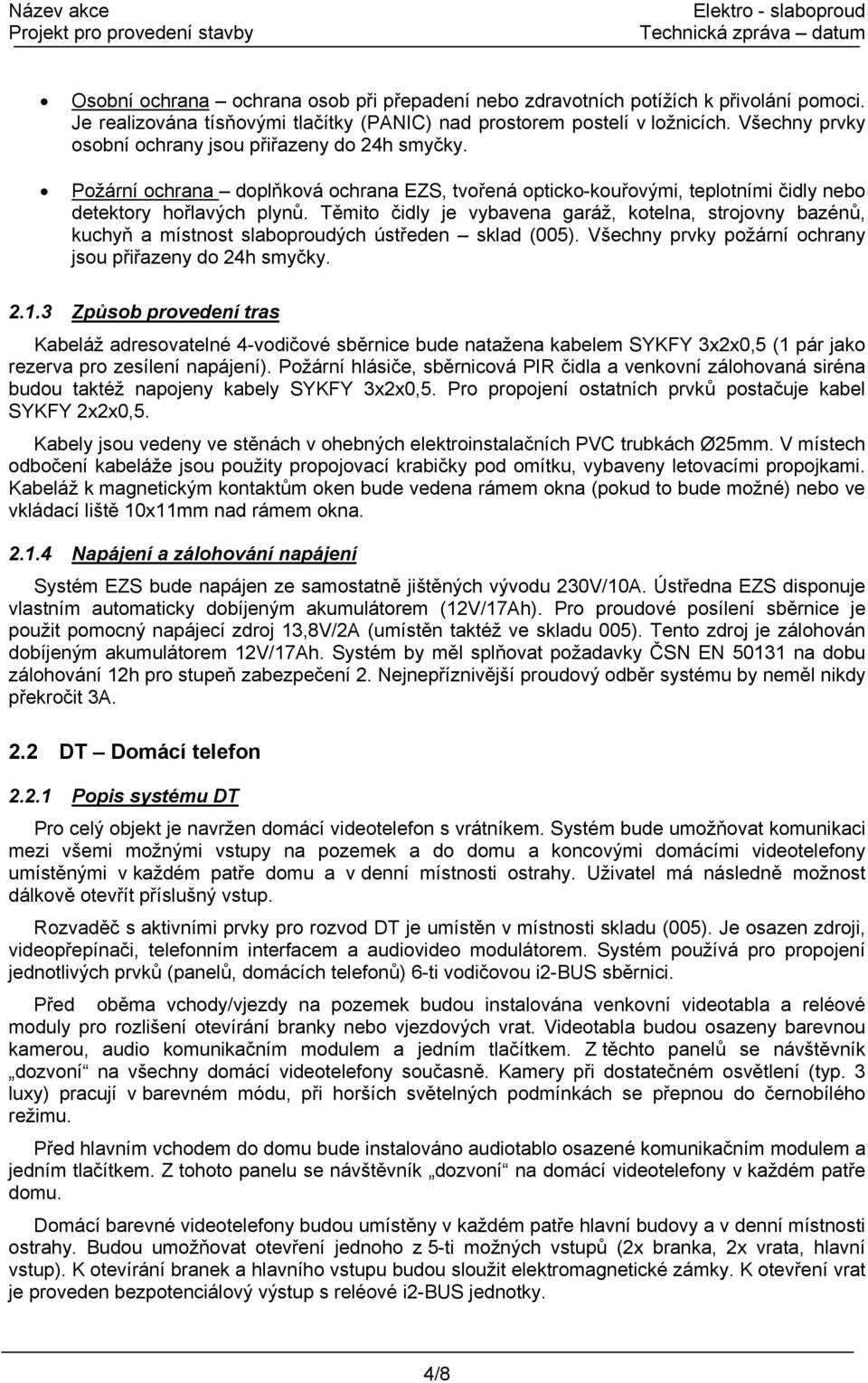

4 Osobní ochrana ochrana osob při přepadení nebo zdravotních potížích k přivolání pomoci. Je realizována tísňovými tlačítky (PANIC) nad prostorem postelí v ložnicích. Všechny prvky osobní ochrany jsou přiřazeny do 24h smyčky. Požární ochrana doplňková ochrana EZS, tvořená opticko-kouřovými, teplotními čidly nebo detektory hořlavých plynů. Těmito čidly je vybavena garáž, kotelna, strojovny bazénů, kuchyň a místnost slaboproudých ústředen sklad (005). Všechny prvky požární ochrany jsou přiřazeny do 24h smyčky Způsob provedení tras Kabeláž adresovatelné 4-vodičové sběrnice bude natažena kabelem SYKFY 3x2x0,5 (1 pár jako rezerva pro zesílení napájení). Požární hlásiče, sběrnicová PIR čidla a venkovní zálohovaná siréna budou taktéž napojeny kabely SYKFY 3x2x0,5. Pro propojení ostatních prvků postačuje kabel SYKFY 2x2x0,5. Kabely jsou vedeny ve stěnách v ohebných elektroinstalačních PVC trubkách Ø25mm. V místech odbočení kabeláže jsou použity propojovací krabičky pod omítku, vybaveny letovacími propojkami. Kabeláž k magnetickým kontaktům oken bude vedena rámem okna (pokud to bude možné) nebo ve vkládací liště 10x11mm nad rámem okna Napájení a zálohování napájení Systém EZS bude napájen ze samostatně jištěných vývodu 230V/10A. Ústředna EZS disponuje vlastním automaticky dobíjeným akumulátorem (12V/17Ah). Pro proudové posílení sběrnice je použit pomocný napájecí zdroj 13,8V/2A (umístěn taktéž ve skladu 005). Tento zdroj je zálohován dobíjeným akumulátorem 12V/17Ah. Systém by měl splňovat požadavky ČSN EN na dobu zálohování 12h pro stupeň zabezpečení 2. Nejnepříznivější proudový odběr systému by neměl nikdy překročit 3A. 2.2 DT Domácí telefon Popis systému DT Pro celý objekt je navržen domácí videotelefon s vrátníkem. Systém bude umožňovat komunikaci mezi všemi možnými vstupy na pozemek a do domu a koncovými domácími videotelefony umístěnými v každém patře domu a v denní místnosti ostrahy. Uživatel má následně možnost dálkově otevřít příslušný vstup. Rozvaděč s aktivními prvky pro rozvod DT je umístěn v místnosti skladu (005). Je osazen zdroji, videopřepínači, telefonním interfacem a audiovideo modulátorem. Systém používá pro propojení jednotlivých prvků (panelů, domácích telefonů) 6-ti vodičovou i2-bus sběrnici. Před oběma vchody/vjezdy na pozemek budou instalována venkovní videotabla a reléové moduly pro rozlišení otevírání branky nebo vjezdových vrat. Videotabla budou osazeny barevnou kamerou, audio komunikačním modulem a jedním tlačítkem. Z těchto panelů se návštěvník dozvoní na všechny domácí videotelefony současně. Kamery při dostatečném osvětlení (typ. 3 luxy) pracují v barevném módu, při horších světelných podmínkách se přepnou do černobílého režimu. Před hlavním vchodem do domu bude instalováno audiotablo osazené komunikačním modulem a jedním tlačítkem. Z tohoto panelu se návštěvník dozvoní na domácí videotelefony v každém patře domu. Domácí barevné videotelefony budou umístěny v každém patře hlavní budovy a v denní místnosti ostrahy. Budou umožňovat otevření jednoho z 5-ti možných vstupů (2x branka, 2x vrata, hlavní vstup). K otevírání branek a hlavního vstupu budou sloužit elektromagnetické zámky. K otevření vrat je proveden bezpotenciálový výstup s reléové i2-bus jednotky. 4/8

5 Ze systému DT je projektován výstup do pobočkové telefonní sítě domu (umožní naprogramovat definované spojení mezi panely DT a libovolnými telefonními aparáty v domě, otevírání vstupů přes běžný telefonní aparát) a modulovaný audiovideo výstup do STA rozvodu (umožní sledovat obraz/zvuk z videopanelů na běžné TV kdekoliv v domě). Na základě požadavku zástupce investora je navržen systém ELCOM i2-bus. Systémy vjezdového zařízení a garážových vrat nejsou součástí tohoto projektu. Předpokládá se kompletní dodávka vč. ovládacích prvků Způsob provedení tras Propojení všech prvků DT je realizováno sběrnicí i2-bus. Pro i2-bus sběrnici bude použit kabel SYKFY 5x2x0,5 (2 páry pro proudové posílení). K venkovním trasám bude navíc přiložen kabel CYKY 2x1,5. Kabely jsou vedeny ve stěnách v ohebných elektroinstalačních PVC trubkách Ø25mm. Venkovní rozvody budou vedeny v kabelové chráničce PE-HD 50/41, řádně uložené v zemi (pískové lože, krycí fólie apod.). Pro propojení venkovních rozvodů DT bude použita KT250 instalační krabice, umístěná ve zděném sloupku při vjezdu na pozemek Napájení a zálohování napájení Rozvaděč DT bude napájen ze samostatně jištěného vývodu 230V/10A. Zálohování není navrženo. Vjezdová zařízení by měla mít vlastní UPS a tak umožňovat otevření vrat i při výpadku proudu. 2.3 STA společná televizní anténa Popis systému STA V objektu bude instalován rozvod společné televizní antény STA s anténním systémem na samostatném anténním stožáru, který bude upevněn k nosnému sloupku střechy (krovu). Anténní stožár bude osazen anténní sestavou pro příjem pozemního TV a rozhlasového vysílání a satelitního signálu. Uzemnění anténního stožáru bude provedeno dle platných předpisů a ČSN. Rozvaděč STA bude umístěn ve skladu (005). Bude osazen vícepásmovým zesilovačem, kaskádovým zesilovačem a kaskádovými multiswitchi pro 18 účastníkých výstupů. Rozvod z rozvaděče STA bude k jednotlivým koncovým zásuvkám proveden hvězdicovitě, všechny zásuvky budou trojvývodové TV-R-SAT. Zásuvky budou v provedení programu JUNG Stainless Steel (stéjný design jako silnoproudé prvky, společné rámečky specifikovány v projektu silnoproudu). Koncové zásuvky jsou rozmístěny dle požadavků zástupce investora v obytných místnostech domu a v denní místnosti ostrahy. Uživatel bude mít k dispozici výběr českých TV + R programů + příjem z jednoho satelitu přes SAT reciever, vlastní SAT reciever bude vlastní dodávkou uživatele. Pro zpracování pozemního televizního vysílání budou použity komponenty, které je možné použít i pro příjem pozemního digitálního televizního signálu (DVB-T). Jako referenční systém jsou použity systémy fy SPAUN Způsob provedení tras Kabeláž pro rozvody STA bude vedena koaxiálními kabely typu KH21D. Kabely budou rozvedeny v ohebných elektroinstalačních PVC trubkách Ø25mm ve zdi. Kabelový svod od anténního systému bude veden dutinou anténního stožáru, dále v ohebné trubce Ø40mm v izolaci střechy a ve zdi do rozvaděče STA ve skladu. V ohebné trubce bude rezerva také pro případné doplnění kabelů pro 5/8

6 bezdrátové připojení k internetu. Do přilehlého objektu ostrahy bude veden 1 výstup STA kabelem KH21D v kabelové chráničce PE-HD 50/41, řádně uložené v zemi (pískové lože, krycí fólie apod.). Tato chránička je společná pro STA a T/DAT kabeláž do objektu ostrahy Napájení Rozvaděč STA bude napájen ze samostatně jištěné dvojzásuvky 230V/10A. 2.4 TEL/DAT Telefonní a datové rozvody Popis systému TEL/DAT V objektu bude pro účely rozvodu telefonu a dat instalován rozvod strukturované kabeláže kategorie 6. Hlavní datový rozvaděč (MDF) bude umístěn ve skladu (005) v 19 stojanovém racku. V rámci strukturované kabeláže je možné jednoduchým způsobem přepojovat funkce koncových zásuvek (je možné propojením v rozvaděči strukturované kabeláže změnit zásuvku z telefonní na datovou atd.). V domě budou rozmístěny modulární dvojzásuvky RJ-45/2 (provedení JUNG Stainless Steel, společné rámečky specifikovány v projektu silnoproudu) v místech určených zástupcem investora. Dále bude proveden T/DAT výstup do hlavního silnoproudého rozvaděče R1 v místnosti skladu (104). Všechny zásuvky budou napojeny do datového rozvaděče čtyřpárovým kabelem UTP kategorie 6. Kabely budou zakončeny v patch panelech datového rozvaděče. Hlavní datový rozvaděč je osazen Mb switchem, patch panely pro 48 zásuvek a voice panelem pro napojení telefonních linek do systému strukturované kabeláže. V rámci požadovaného většího množství telefonních linek bude do společného 19 racku umístěna pobočková telefonní ústředna ISDN (PABX) pro 6 vstupních ISDN linek a minimálně 22 výstupních linek. PABX bude napojena z MRK 20 telefonního rozvaděče Datové rozvody - připojení Pro připojení na datové služby je uvažováno s dvěmi možnostmi: Využití pevné telefonní sítě Českého Telecomu, jednotlivý uživatel se připojí datovým modemem. Zřízení mikrovlnného nebo SAT připojení. Pro tento účel je ponechána rezerva na anténním stožáru a v trubce mezi anténním stožárem a místností skladu. Aktivní prvky jsou dodávkou poskytovatele připojení Telefonní rozvody - připojení Objekt je napojen na pevnou telefonní síť Českého Telecomu, a.s.. Z telefonního rozvaděče umístěného na obvodu pozemku je natažen kabel TCEPKPFLE 3XN0,4 do MRK 20 rozvaděče, umístěného v místnosti skladu (005). Kabel je řádně uložen v zemi (pískové lože, krycí fólie apod.) v kabelové chráničce PE-HD 50/ Způsob provedení tras Rozvody strukturované kabeláže jsou provedeny UTP kabely kat. 6. Ke každé koncové dvojzásuvce RJ-45/2 vedou 2 UTP kabely. Kabely jsou vedeny ve stěnách v ohebných elektroinstalačních PVC trubkách Ø25mm. Pro stoupací vedení může být použito ohebné PVC trubky Ø40mm. Do přilehlého objektu ostrahy budou vedeny 4 kabely UTP pro 2 dvojzásuvky T/DAT v kabelové chráničce PE-HD 50/41, řádně uložené v zemi (pískové lože, krycí fólie apod.). Tato chránička je společná pro T/DAT a STA kabeláž do objektu ostrahy Napájení a zálohování napájení 6/8

7 Všechny aktivní prvky strukturované kabeláže jsou napájeny ze zásuvkových modulů v 19 rozvaděči. Tyto moduly jsou napájeny ze samostatně jištěných dvojzásuvek 230V/16A zálohovaných přes UPS jednotku (zajišťující zálohu CCTV, PABX a MDF na min. 1 hodinu). 2.5 CCTV Uzavřený kamerový okruh Popis systému CCTV Objekt bude vybaven systémem CCTV pro monitorování a záznam perimetru domu, venkovního a vnitřního bazénu. Jako CCTV ústředna a je navrženo digitální záznamové zařízení pro 8 kamerových vstupů (např. ViaREC fy Videotronic). Ústředna je v desktop PC provedení, standardně vybavena 120GB HDD, ethernetovou kartou, a nadstandardně pak vypalovací mechanikou DVD- RW. Ústředna bude společně s UPS záložním zdrojem, 17 LCD monitorem, klávesnicí a myší umístěna ve společném 19 racku ve skladu (005). LCD display bude využit jako primární zobrazovací zařízení několika kamerových vstupů. Z ústředny CCTV bude proveden ethernetový výstup do MDF rozvaděče strukturované kabeláže. Tento způsob umožní monitorovat stav všech 7- mi kamer na libovolném PC připojeném na interní datovou síť a vybaveném klientským CCTV softwarem. Tento způsob připojení je zvolen i pro ostrahu v přilehlém domku. Ostraha bude vybavena standardním PC s 21 monitorem, UPS záložním zdrojem na 15 minut provozu a klientským CCTV softwarem. Kamery pro sledování perimetru budou umístěny pod krovem střechy na kloubových držácích a na pevném kovovém sloupu na zahradě. Kamera pro monitorování venkovního bazénu bude umístěna na konstrukci pergoly. 1/3 DSP CCD (0,6 luxů) barevné venkovní kamery budou umístěny ve vyhřívaných venkovních krytech. Je použit systém s napájením kamer i krytů 24V AC. Kamera pro sledování vnitřního bazénu bude umístěna pouze ve vlhkotěsném krytu, bez vyhřívání. Systém CCTV umožňuje řadu automatických programových nastavení, jako je četnost snímkových záznamů, závislost záznamu a zobrazení na pohybu v obraze, přepínání výstupů apod Způsob provedení tras Rozvody pro CCTV budou vedeny koaxiálními kabely KH21D a přiloženými kabely CYKY 2x2,5 nebo CYKY 2x1,5 pro napájení kamer a krytů. Kabely jsou vedeny ve stěnách v ohebných elektroinstalačních PVC trubkách Ø25mm. Pro stoupací vedení může být použito ohebné PVC trubky Ø40mm. Ke kameře umístěné na zahradě povede kabel KD21D a CYKY kabel v kabelové chráničce PE-HD 50/41, řádně uložené v zemi (pískové lože, krycí fólie apod.) Napájení a zálohování napájení Pro napájení kamer a krytů bude použit napájecí zdroj CCTV 24VAC/8A. Digitální záznamové zařízení i pomocný napájecí zdroj jsou připojeny přes UPS záložní jednotku (1 hod. záloha). CCTV systém je k síti připojen přes samostatně jištěnou dvojzásuvku 230V/16A. 2.6 Trasování a trubkování slaboproudých rozvodů Trasování v objektu pro rozvody EZS, DT, STA, T/DAT a CCTV bude vedeno ve zdech v PVC ohebných trubkách. Trasy mimo objekt budou provedeny v ohebných PE-HD 50/41 trubkách. Trubky budou vedeny v samostatných trasách. V případě souběhu s rozvody silnoproudu bude trubkování vzdáleno od silnoproudých rozvodů min. 20 cm, při křížení lze souběh snížit na 1 cm. Protahovací krabice lze umístit v rovném úseku nejvíce 10 m od sebe. V úseku s více ohyby je nutné protahovací krabice instalovat již po dvou ohybech. V rámci projektu jsou navrženy protahovací krabice KU 68, KO 125 a KT 250. Všechny instalované trubky v rámci vytrubkování budou vybaveny protahovacími vodiči. 7/8

8 3 ELEKTROMAGNETICKÁ KOMPATIBILITA (EMC) Dle zákona o technických požadavcích na výrobky č. 22/97 Sb. nařízení vlády č. 169/97 Sb. musí být přístroje včetně vybavení a instalací provedeny a instalovány tak, aby elektromagnetické rušení, které způsobují, nepřesáhlo povolenou úroveň a naopak musí mít odpovídající odolnost vůči vystavenému elektromagnetickému rušení, která jim umožňuje provoz v souladu se zamýšleným účelem. 4 POŽADAVKY NA OSTATNÍ PROFESE V rámci silnoproudých rozvodů budou připraveny tyto silnoproudé vývody a zásuvky: - 2x dvojzásuvka 230V/16A pro CCTV a MDF, umístění ve skladu dvojzásuvka 230V/10A pro STA rozvaděč, umístění ve skladu 005-2x vývod 230V/10A pro EZS ústřednu a pomocný napájecí zdroj, umístění ve skladu vývod 230V/10A pro rozvaděč DT, umístění ve skladu uzemnění anténního stožáru - uzemnění kabelového roštu v místnosti skladu Pro přesnější umístění zásuvek a vývodů byl projektantu silnoproudu (Ing. XXX) předán návrh na umístění slaboproudých ústředen ve skladu 005 (viz příloha k tech. zprávě). Osazení elektromechanických zámků do dveří a branek bude zajištěno dodavatelem dveří a branek. Rozmístění slaboproudých zásuvek bude provedeno v koordinaci s projektem silnoproudu. Společné rámečky jsou specifikovány v projektu silnoproudu. 5 ZÁVĚR V rámci montáže budou rozvody vybaveny slaboproudými přepěťovými ochranami zařízení, dat a vedení. Veškeré práce budou provedeny v souladu s příslušnými normami ČSN a technickými předpisy Spojů včetně doplňků a změn. Bude-li požadováno investorem, projektant doplní nebo vypracuje úpravu dle nových požadavků. Vypracoval: 8/8
