Propojovací hřebeny pro řadové přístroje
|
|
|
- Daniel Němec
- před 8 lety
- Počet zobrazení:
Transkript
1

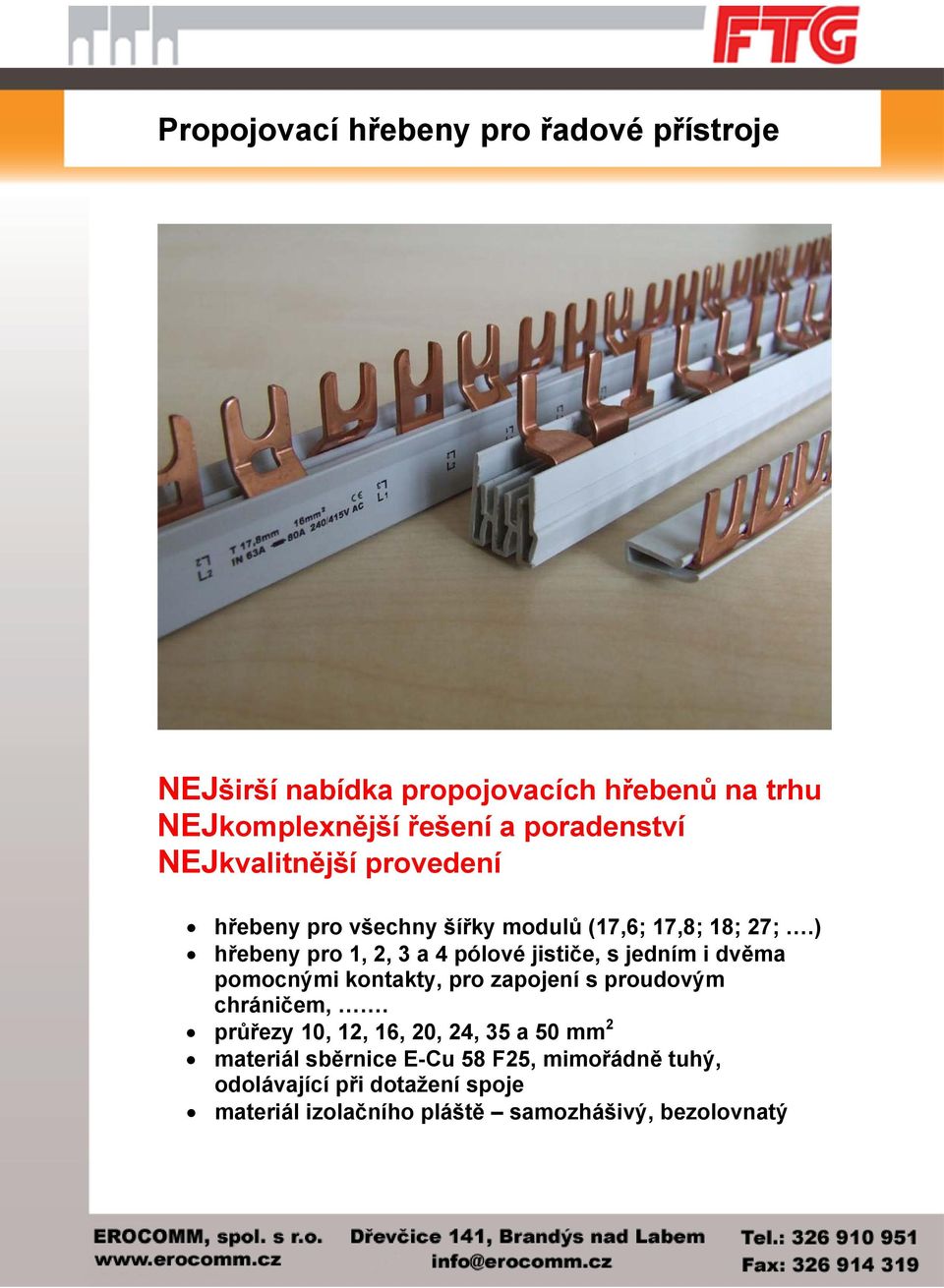

2 Propojovací hřebeny pro řadové přístroje NEJširší nabídka propojovacích hřebenů na trhu NEJkomplexnější řešení a poradenství NEJkvalitnější provedení hřebeny pro všechny šířky modulů (17,6; 17,8; 18; 27;.) hřebeny pro 1, 2, 3 a 4 pólové jističe, s jedním i dvěma pomocnými kontakty, pro zapojení s proudovým chráničem,. průřezy 10, 12, 16, 20, 24, 35 a 50 mm 2 materiál sběrnice E-Cu 58 F25, mimořádně tuhý, odolávající při dotažení spoje materiál izolačního pláště samozhášivý, bezolovnatý
3 Výběr nejčastěji používaných propojovacích lišt Průřez (mm 2 ) Označení Počet praporců Tvar lišty Koncová krytka Označení Počet praporců Tvar lišty Koncová krytka Počet fází 1 Modul 17,8 mm Vidlice Kolík k 12 K A11 854k 12 K A K A K A11 1FL S 57 K A11 1PL K A k 12 K A11 854k/16 12 K A K A11 854/16 57 K A11 1FL S 57 K A11 1PL K A11 K - sběrnice izolovaná, ohnutá o 90 Počet fází 2 Modul 17,8 mm Vidlice Kolík L A3 705S 12 L A L A3 715S 56 L A /16 12 L A1 704S/16 12 L A1 714/16 56 L A1 714S/16 56 L A1 704T/16 12 T A1 714T/16 56 T A1 Počet fází 3 Modul 17,8 mm Vidlice Kolík L A1 700S 12 L A1 710/57 57 L A1 710S/57 57 L A1 701T 12 T A4 3PL L A1 711T/57 57 T A4 3FT S 57 T A /16 12 L A1 710S/16 12 L A1 710/16/57 57 L A1 710S/16/57 57 L A1 701T/16 12 T A4 3PL L A1 711T/16/57TE 57 T A4 3FT S 57 T A4 Počet fází 4 Modul 17,8 mm Vidlice Kolík L A2 706S 12 L A L A2 716S 56 L A2 706T 12 T A2 716T 56 T A /16 12 L A2 706S/16 12 L A2 716/16 56 L A2 716S/16 56 L A2
4 Propojovací hřebeny pro FI (proudové chrániče) a řadové přístroje Jedinečná nabídka propojovacích hřebenů pro FI na trhu se zachováním sledu fází - pouze v nabídce FTG (EROCOMM) Výběr nejčastěji používaných lišt pro FI (pro modul 17,8 mm) Průřez (mm 2 ) Označení Počet praporců Tvar lišty Koncová krytka STANDARDNÍ provedení - možno řezat na potřebnou délku (nutná koncová krytka) Počet fází 3 Vidlice 10 mm /FI5LS 8 T A1 3365/FI7LS 10 T A T A T A1
5 Výběr nejčastěji používaných propojovacích lišt pro FI (pro modul přístrojů 17,8 mm) Průřez (mm 2 ) Označení Počet praporců Tvar lišty Koncová krytka STANDARDNÍ provedení - možno řezat na potřebnou délku (nutná koncová krytka) Počet fází 3 Vidlice 10 mm /FI5LS 8 T A1 3365/FI7LS 10 T A T A T A1 16 mm T A T A1 EUROVARIO uzavřené provedení na zadaný počet modulů (nelze řezat) Počet fází 3 Vidlice 10 mm 2 ES FI5LS 8 E ES FI6LS 9 E ES FI8LS 11 E 16 mm 2 ES FI5LS 16 8 E ES FI6LS 16 9 E ES FI8LS E Hřebeny k dodání i pro jiné počty modulů Vysvětlivky: Způsob vnitřního propojení fází
6 Napájecí svorky řady 802 pro napájení přístrojů vodiči velkých průřezů pro napájení sběrnic přímo na volnou vidličku (čep), nebo paralelně v přístroji provedení s vidličkou i s čepem pro Cu a Al vodiče úspora místa a času při montáži plně izolované provedení připojení vodiče ze spodu nebo z boku
7 802/ / /114Q 802/215Q 802/ / /128Q 802/432Q 802/115S 802/215S 802/115SQ 802/215SQ 802/115SB 802/215SB 802/115SQB 802/215SQB 802/130S 802/132S 802/130SQ 802/132SQ 802/122SQ 802/432S 802/432SQ 802/432SB 802/432SQB 802/2N /2N215S */ 802/2ESB35 **/ Rozměrová a připojovací tabulka Obj. číslo Šířka [mm] vidlička/čep Délka [mm] vidlička/čep Průřez vodiče [mm 2 ] Balení [ks] Obj. číslo Šířka [mm] vidlička/čep Délka [mm] vidlička/čep Průřez vodiče [mm 2 ] Balení [ks] 802/ /215Q /114Q / / /432Q /128Q /215S 4, /115S 4, /215SQ 4, /115SQ 4, /215SB /115SB /215SQB /115SQB /432S 4, /130S 4, /432SQ 4, /130SQ 4, /432SB /132S /432SQB /132SQ /2N /122SQ 4, /2N 115S / /2ESB */ svorka pro Al vodiče **/ svorka pro přímé napájení sběrné lišty (vidlička/čep)
![číslo Šířka [mm] vidlička/čep Délka [mm] vidlička/čep Průřez vodiče [mm 2 ] Balení [ks] Obj.](/docs-images/41/11833396/images/page_7.jpg "číslo Šířka [mm] vidlička/čep Délka [mm] vidlička/čep Průřez vodiče [mm 2 ] Balení [ks] 802/114 11 15 6-25 25 802/215Q 11 15 6-50 25 802/114Q 11 15 6-25 25 802/432 11 30 6-50 25 802/128 11 28 6-25 25")

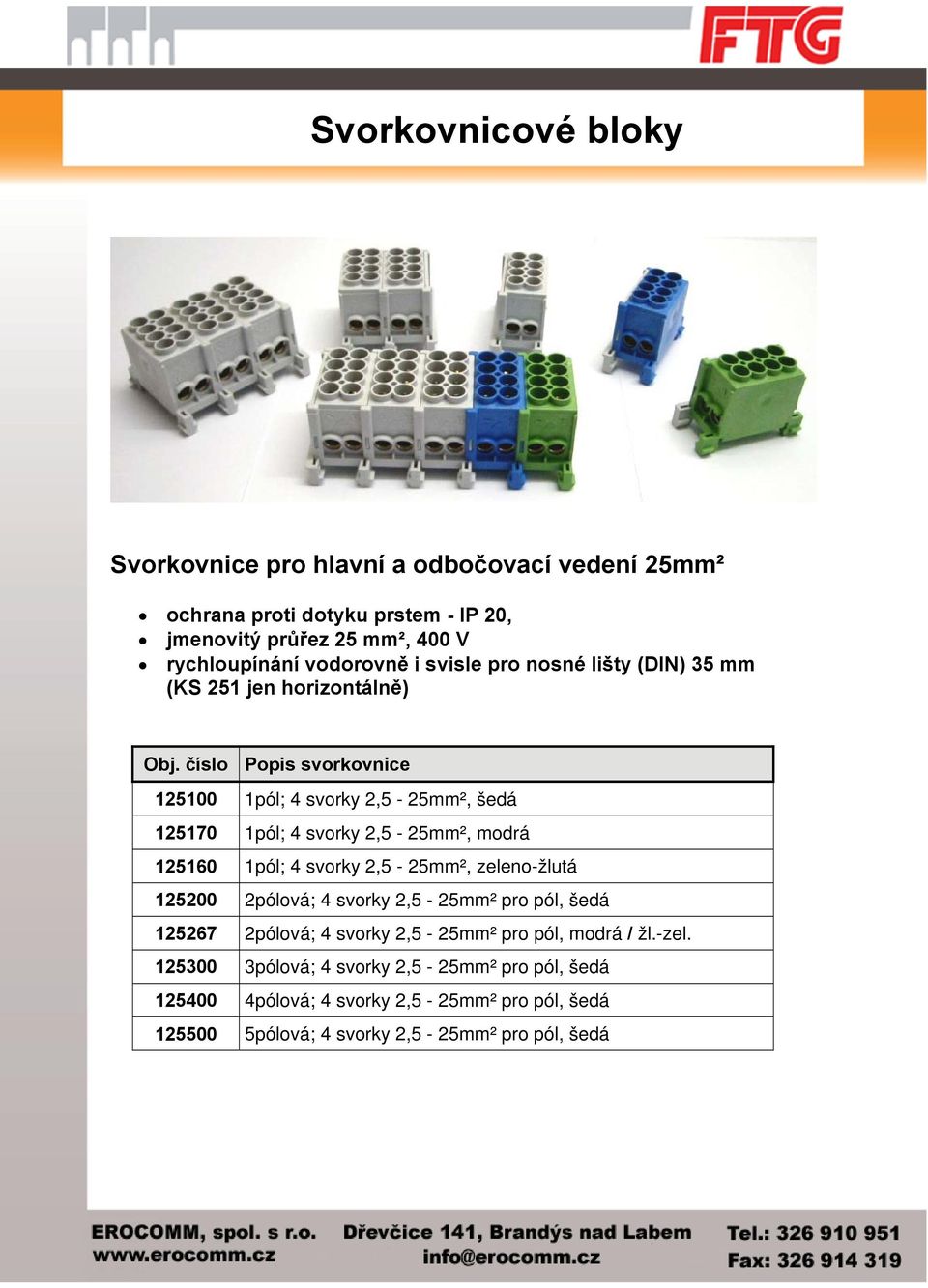

8 Svorkovnicové bloky Svorkovnice pro hlavní a odbočovací vedení 25mm² ochrana proti dotyku prstem - IP 20, jmenovitý průřez 25 mm², 400 V rychloupínání vodorovně i svisle pro nosné lišty (DIN) 35 mm (KS 251 jen horizontálně) Obj. číslo Popis svorkovnice pól; 4 svorky 2,5-25mm², šedá pól; 4 svorky 2,5-25mm², modrá pól; 4 svorky 2,5-25mm², zeleno-žlutá pólová; 4 svorky 2,5-25mm² pro pól, šedá pólová; 4 svorky 2,5-25mm² pro pól, modrá / žl.-zel pólová; 4 svorky 2,5-25mm² pro pól, šedá pólová; 4 svorky 2,5-25mm² pro pól, šedá pólová; 4 svorky 2,5-25mm² pro pól, šedá
9 1- pólové rozdělovací můstky Kabel Utahovací moment Rozdělovací můstky Obj. č. Rozměry (dxšxv) Otvory (mm) bez dutinek (mm 2 ) s dutinkami (mm 2 ) Min. (Nm) Max. (Nm) 1 pólová 80A AUX x27x47 1 pólová 125A AUX x27x47 1 pólová 160A AUX x35x49 1 pólová 250A AUX ,5x44,5x49 1 pólová 400A AUX ,5x44x5x49 3 x ø7 2,5 16 2,5 16 1,5 3 4 x ø4,5 2,5-6 2,5-6 0,8 1,5 1 x ø ,5 5 1 x ø ,5 5 6 x ø6,5 2,5-6 2, x ø x ø7 2,5-16 2,5-16 3,5 1 x ø x ø ,5 5 x ø7 2,5 16 2, x ø6 2,5-10 2, x ø x ø ,5 25 3,5 5 x ø7 2,5 16 2, x ø6 2,5-10 2, minimální nároky na místo jednoduché upevnění na DIN-lištu nebo na montážní desku modulární: AUX mohou být paralelně propojeny s pomocí propojky 3080 (ideální jako N nebo PE svorkovnice) AUX mohou být paralelně propojeny sběrnou Cu 15 x 5 mm krytí IP20 certifikace UL/CSA

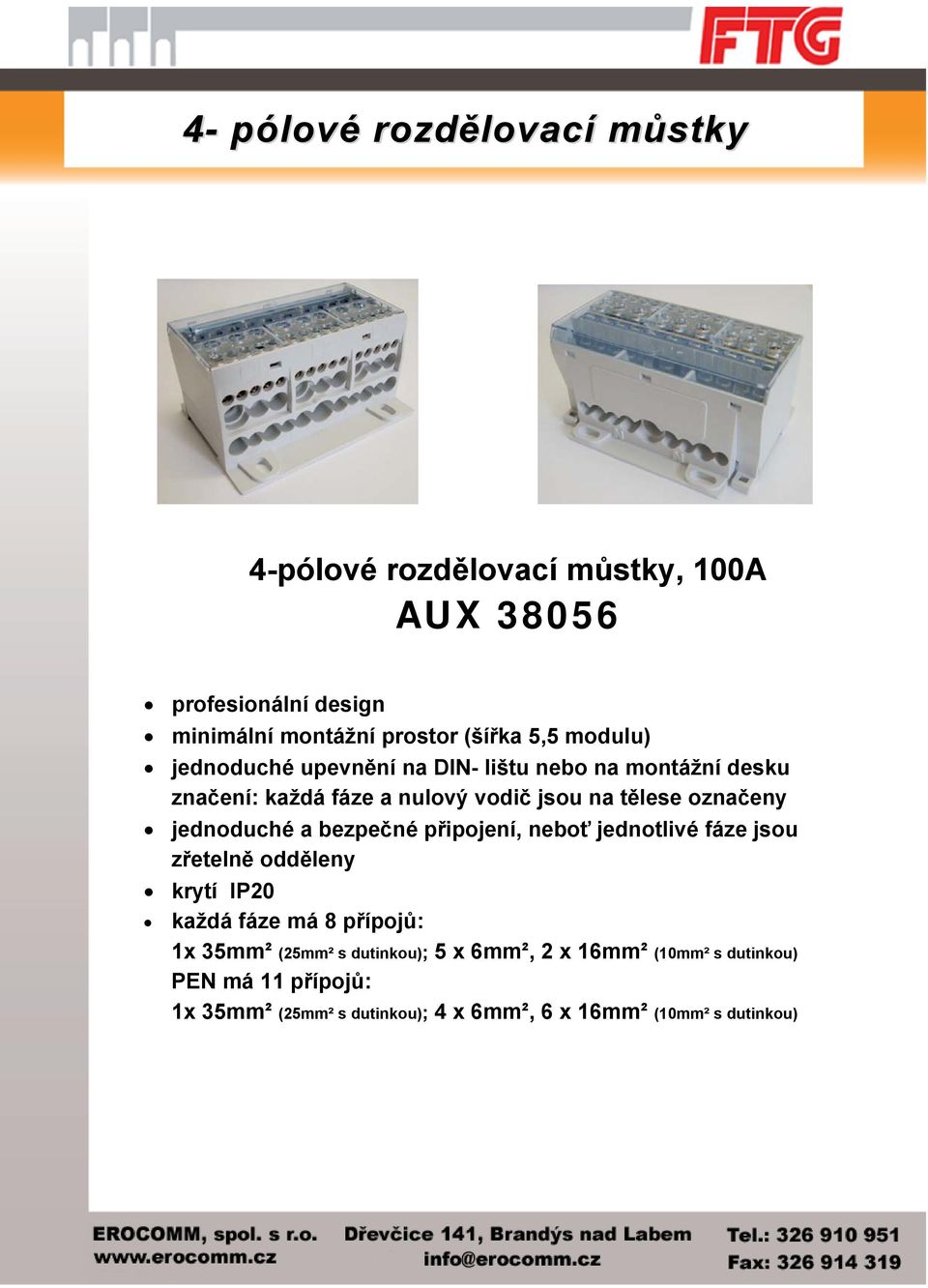

10 4- pólové rozdělovací můstky 4-pólové rozdělovací můstky, 100A AUX profesionální design minimální montážní prostor (šířka 5,5 modulu) jednoduché upevnění na DIN- lištu nebo na montážní desku značení: každá fáze a nulový vodič jsou na tělese označeny jednoduché a bezpečné připojení, neboť jednotlivé fáze jsou zřetelně odděleny krytí IP20 každá fáze má 8 přípojů: 1x 35mm² (25mm² s dutinkou); 5 x 6mm², 2 x 16mm² (10mm² s dutinkou) PEN má 11 přípojů: 1x 35mm² (25mm² s dutinkou); 4 x 6mm², 6 x 16mm² (10mm² s dutinkou)

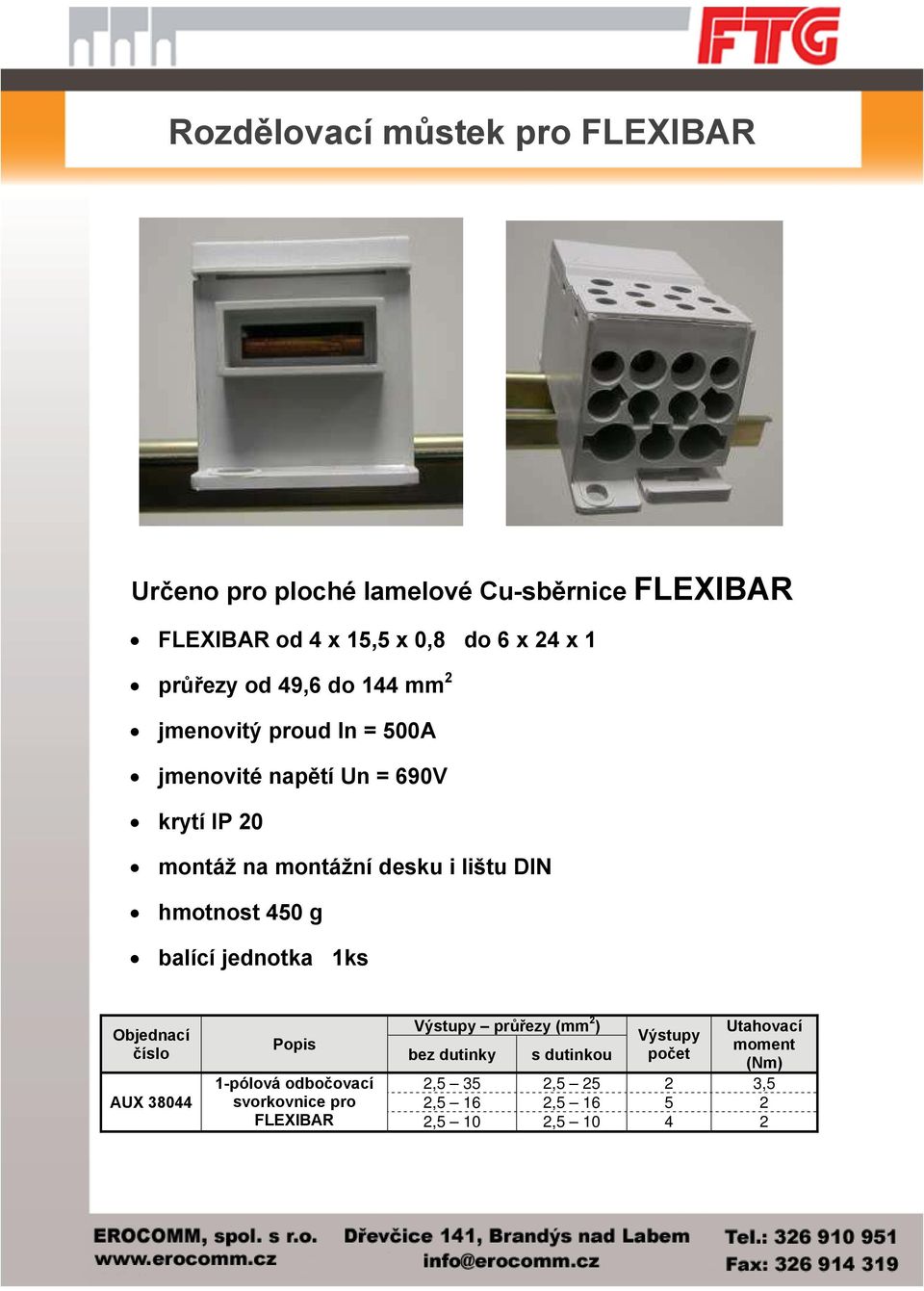

11 Rozdělovací můstek pro FLEXIBAR Určeno pro ploché lamelové Cu-sběrnice FLEXIBAR FLEXIBAR od 4 x 15,5 x 0,8 do 6 x 24 x 1 průřezy od 49,6 do 144 mm 2 jmenovitý proud In = 500A jmenovité napětí Un = 690V krytí IP 20 montáž na montážní desku i lištu DIN hmotnost 450 g balící jednotka 1ks Objednací číslo AUX Popis 1-pólová odbočovací svorkovnice pro FLEXIBAR Výstupy průřezy (mm 2 ) bez dutinky s dutinkou Výstupy počet Utahovací moment (Nm) 2,5 35 2, ,5 2,5 16 2, ,5 10 2,

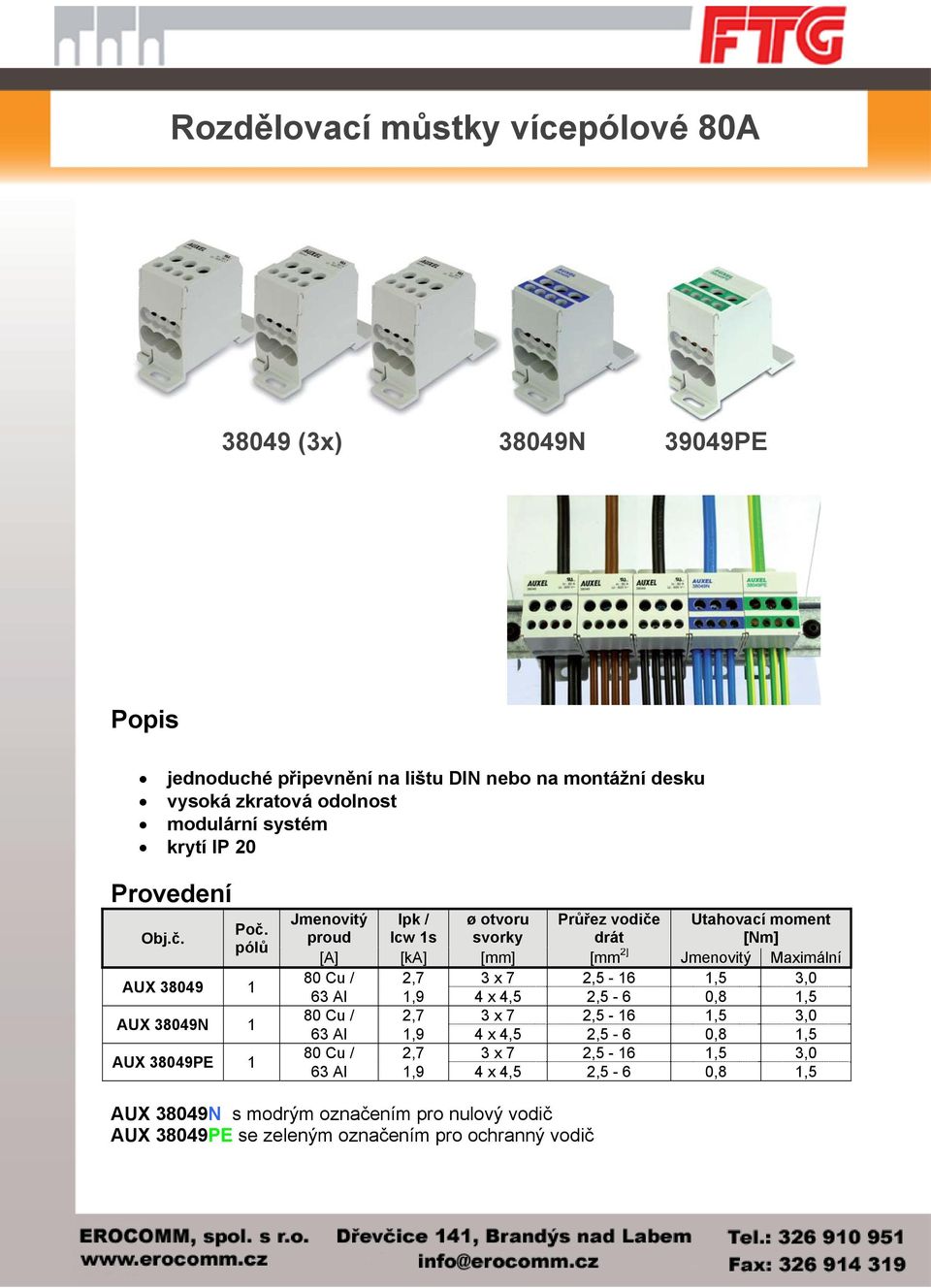

12 Rozdělovací můstky vícepólové 80A (3x) 38049N 39049PE Popis jednoduché připevnění na lištu DIN nebo na montážní desku vysoká zkratová odolnost modulární systém krytí IP 20 Provedení Obj.č. Poč. pólů AUX AUX 38049N 1 AUX 38049PE 1 Jmenovitý proud Ipk / Icw 1s ø otvoru svorky Průřez vodiče drát Utahovací moment [Nm] [A] [ka] [mm] [mm 2] Jmenovitý Maximální 80 Cu / 2,7 3 x 7 2,5-16 1,5 3,0 63 Al 1,9 4 x 4,5 2,5-6 0,8 1,5 80 Cu / 2,7 3 x 7 2,5-16 1,5 3,0 63 Al 1,9 4 x 4,5 2,5-6 0,8 1,5 80 Cu / 2,7 3 x 7 2,5-16 1,5 3,0 63 Al 1,9 4 x 4,5 2,5-6 0,8 1,5 AUX 38049N s modrým označením pro nulový vodič AUX 38049PE se zeleným označením pro ochranný vodič
![pólů AUX 38049 1 AUX 38049N 1 AUX 38049PE 1 Jmenovitý proud Ipk / Icw 1s ø otvoru svorky Průřez vodiče drát Utahovací moment [Nm] [A] [ka] [mm] [mm 2] Jmenovitý](/docs-images/41/11833396/images/page_12.jpg "Maximální 80 Cu / 2,7 3 x 7 2,5-16 1,5 3,0 63 Al 1,9 4 x 4,5 2,5-6 0,8 1,5 80 Cu / 2,7 3 x 7 2,5-16 1,5 3,0 63 Al 1,9 4 x 4,5 2,5-6 0,8 1,5 80 Cu / 2,7 3 x 7 2,5-16")
13 Rozdělovací můstky vícepólové 125/100A Popis jednoduché připevnění na lištu DIN nebo na montážní desku vysoká zkratová odolnost modulární systém krytí IP 20 Provedení Obj.č. Poč. pólů AUX AUX 38076N 1 AUX 38076PE 1 Jmenovitý proud Ipk / Icw 1s ø otvoru svorky Průřez vodiče drát Utahovací moment [Nm] [A] [ka] [mm] [mm 2] Jmenovitý Maximální 125 Cu / 30 / 1 x Al 4,2 6 x 6,5 2, Cu / 30 / 1 x Al 4,2 10 x 6,5 2, Cu / 30 / 1 x Al 4,2 10 x 6,5 2, AUX 38074N s modrým označením pro nulový vodič AUX 38074PE se zeleným označením pro ochranný vodič
![pólů AUX 38075 3 AUX 38076N 1 AUX 38076PE 1 Jmenovitý proud Ipk / Icw 1s ø otvoru svorky Průřez vodiče drát Utahovací moment [Nm] [A] [ka] [mm] [mm 2]](/docs-images/41/11833396/images/page_13.jpg "Jmenovitý Maximální 125 Cu / 30 / 1 x 10 16 35 6 10 100 Al 4,2 6 x 6,5 2,5-16 3 4 125 Cu / 30 / 1 x 10 10 35 6 10 100 Al 4,2 10 x 6,5 2,5-16 3 4 125 Cu / 30 /")
14 Rozdělovací můstky vícepólové Popis jednoduché připevnění na lištu DIN nebo na montážní desku vysoká zkratová odolnost modulární systém krytí IP 20 Provedení Obj.č. Poč. pólů AUX AUX 38074N 1 AUX 38074PE 1 Jmenovitý proud Ipk / Icw 1s ø otvoru svorky Průřez vodiče drát Utahovací moment [Nm] [A] [ka] [mm] [mm 2] Jmenovitý Maximální 175 Cu / 30 / 1 x Al 11 6 x 6,5 2, Cu / 30 / 1 x Al x 6,5 2, Cu / 30 / 1 x Al x 6,5 2, AUX 38074N s modrým označením pro nulový vodič AUX 38074PE se zeleným označením pro ochranný vodič
![pólů AUX 38073 3 AUX 38074N 1 AUX 38074PE 1 Jmenovitý proud Ipk / Icw 1s ø otvoru svorky Průřez vodiče drát Utahovací moment [Nm] [A] [ka] [mm] [mm 2]](/docs-images/41/11833396/images/page_14.jpg "Jmenovitý Maximální 175 Cu / 30 / 1 x 12 16 70 6 10 140 Al 11 6 x 6,5 2,5-16 3 4 175 Cu / 30 / 1 x 12 16 70 6 10 140 Al 11 10 x 6,5 2,5-16 3 4 175 Cu / 30")

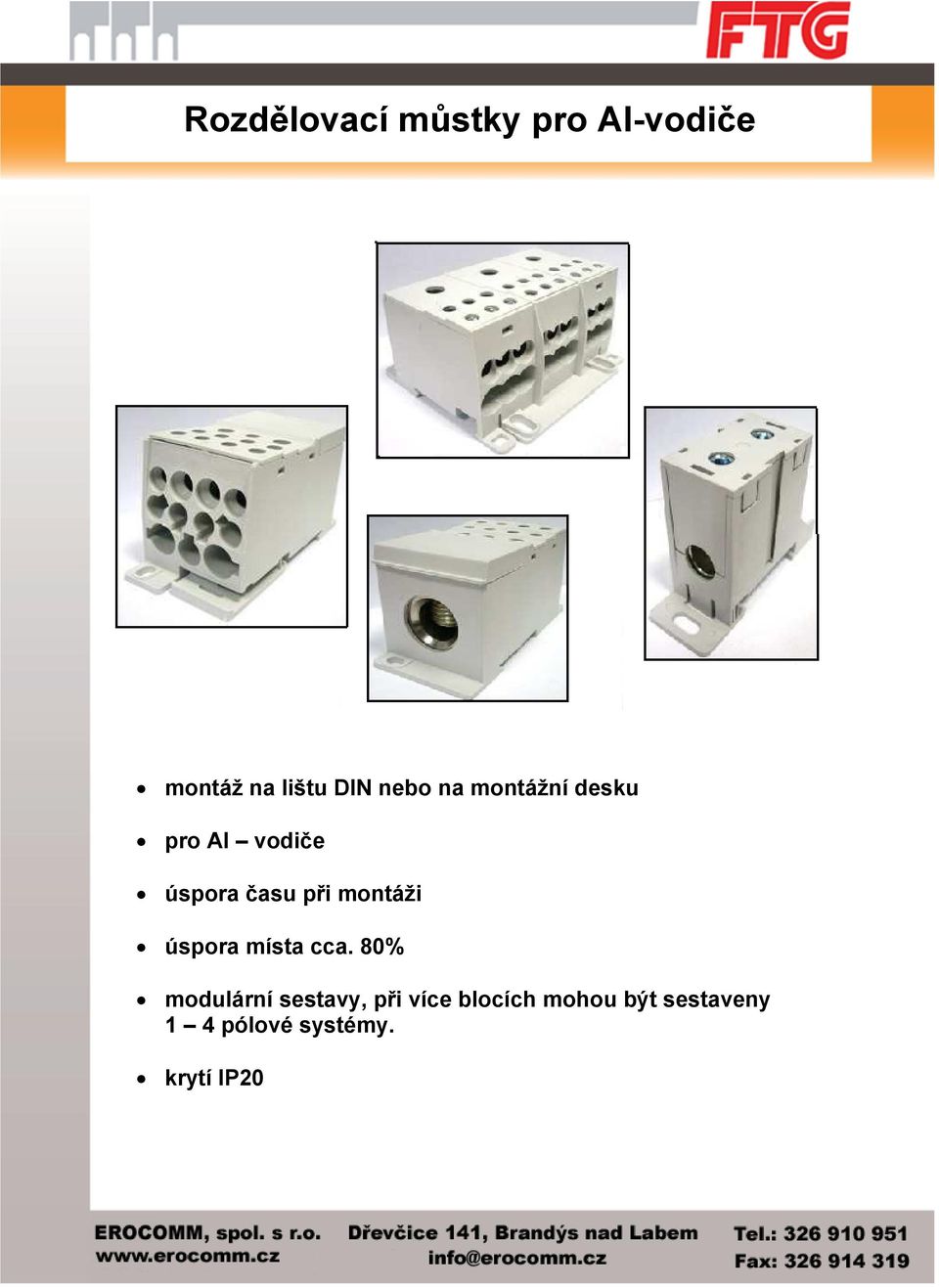

15 Rozdělovací můstky pro Al-vodiče montáž na lištu DIN nebo na montážní desku pro Al vodiče úspora času při montáži úspora místa cca. 80% modulární sestavy, při více blocích mohou být sestaveny 1 4 pólové systémy. krytí IP20
16 Obj.č. AUX38073AL AUX 38075AL AUX 38074AL AUX 38076AL AUX 38049AL Jmenovitý proud [A] 3-fázový 160 Cu / 125 Al 3-fázový 125 Cu / 100 Al 1-fázový 160 Cu / 125 Al 1-fázový 125 Cu / 100 Al 1-fázový 80 Cu / 63 Al Max. proud Ipk / Icw 1s ø otvoru svorky Průřez vodiče - drát Utahovací moment [Nm] [A] [ka] [mm] [mm 2 ] Jmen. Max. 175 Cu / 30 / 1 x Al 11 6 x 6,5 2, Cu / 30 / 1 x Al 4,2 6 x 6,5 2, Cu / 30 / 1 x Al x 6,5 2, Cu / 30 / 1 x Al 4,2 10 x 6,5 2, Cu / 2,7 / 3 x 7 2,5 16 1, Al 1,9 4 x 4,5 2,5-6 0,8 1,5 AUX 38041AL 1-fázový 125 Cu / 100 Al 130 Cu / 103 Al 30 / 4,2 1 x ,5 5 1 x ,5 5 6 x 6,5 2, AUX 38032AL 1-fázový 160 Cu / 125 Al 175 Cu / 140 Al 30 / 11 1 x x 7 2,5 16 1,5 3 [6 x 17] 16x5 max x AUX 38020AL 1-fázový 250 Cu / 200 Al 300 Cu / 260 Al 51 / 21 2 x ,5 5 x 6,5 2, x 6 2, x AUX 38019AL 1-fázový 400 Cu / 300 Al 500 Cu / 380 Al 51 / 21 2 x ,5 7 5 x 6,5 1, x 6 1,

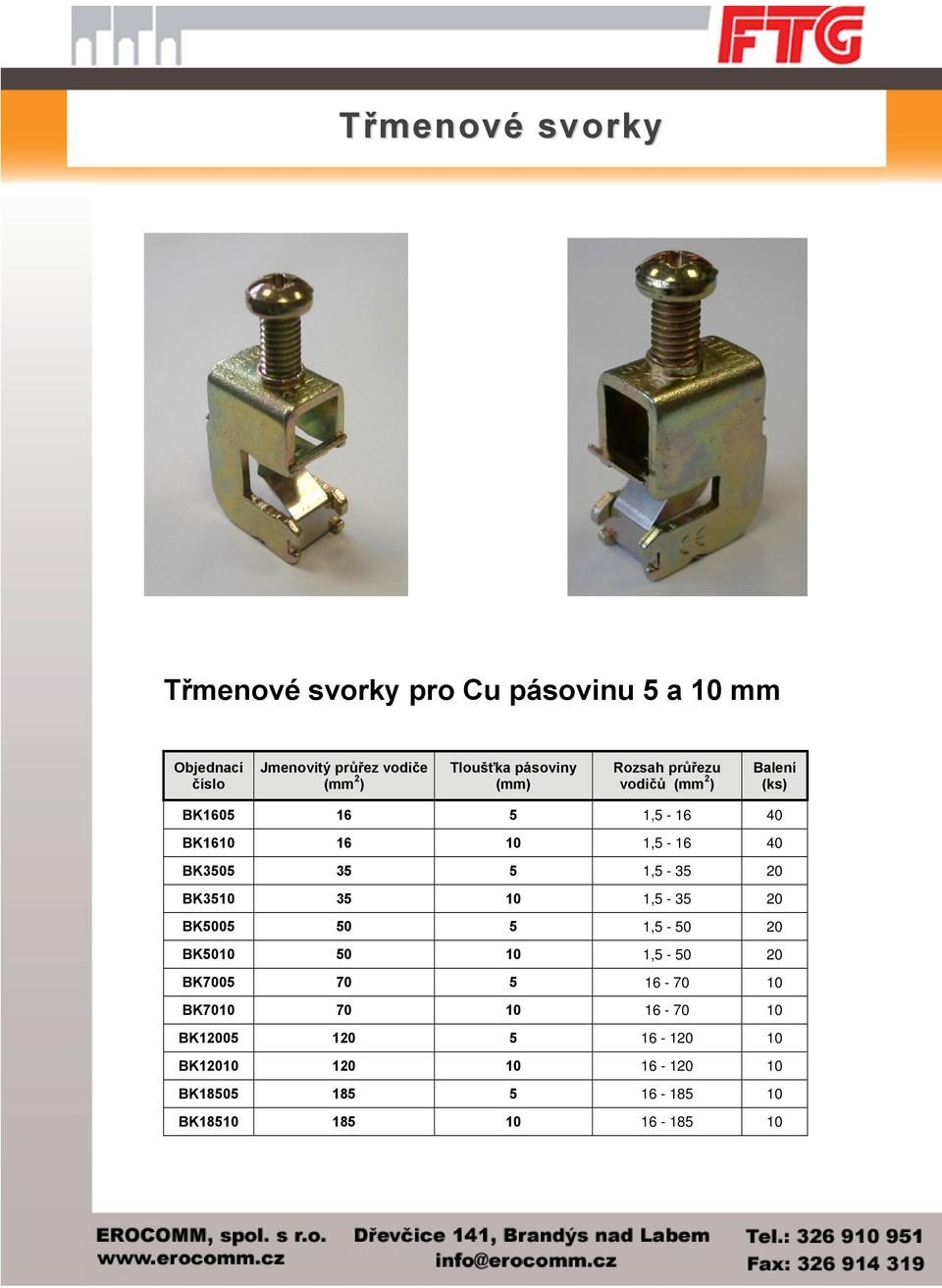

17 Třmenové svorky Třmenové svorky pro Cu pásovinu 5 a 10 mm Objednací číslo Jmenovitý průřez vodiče (mm 2 ) Tloušťka pásoviny (mm) Rozsah průřezu vodičů (mm 2 ) Balení (ks) BK , BK , BK , BK , BK , BK , BK BK BK BK BK BK
18 03/2008
19

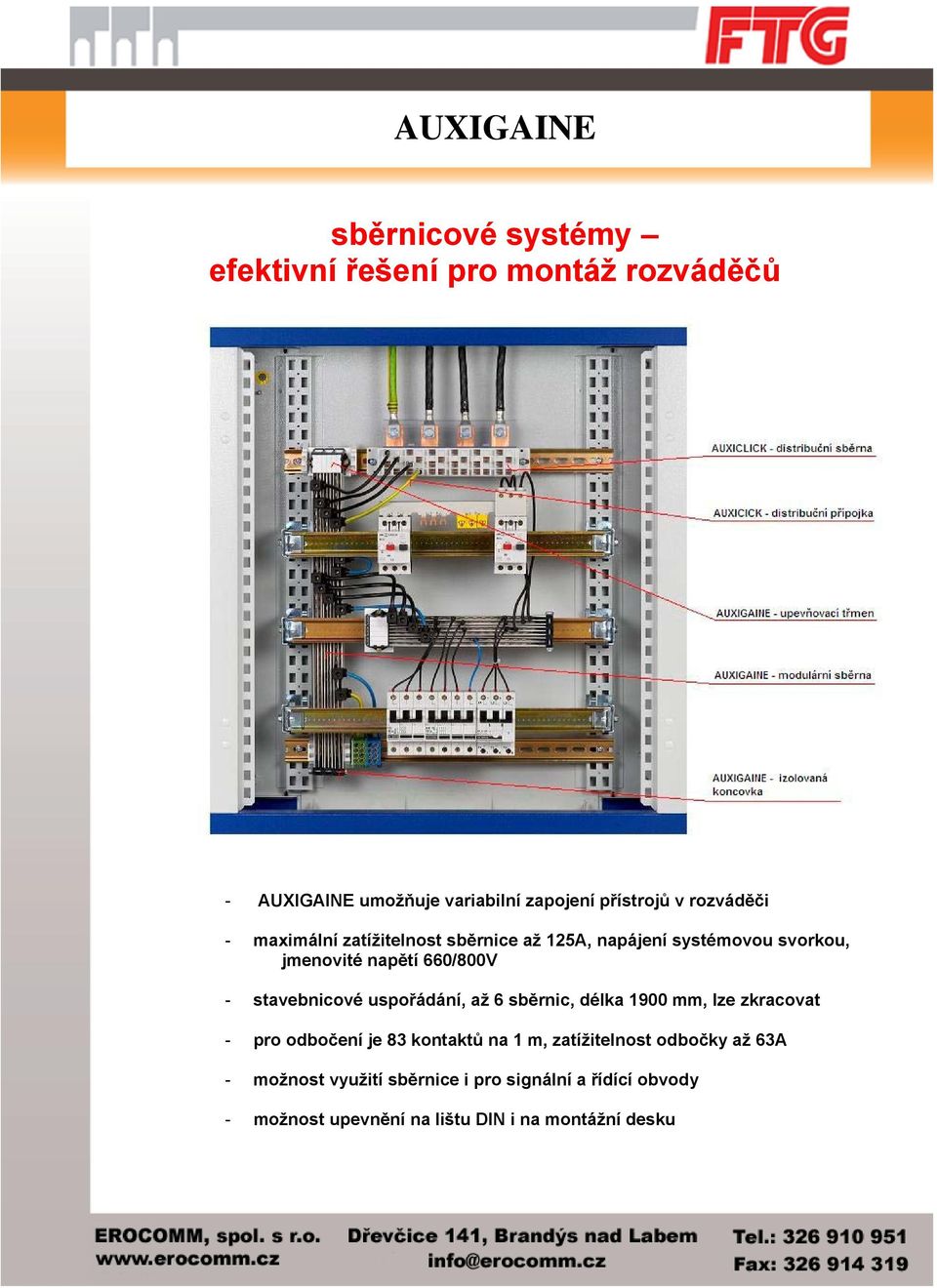

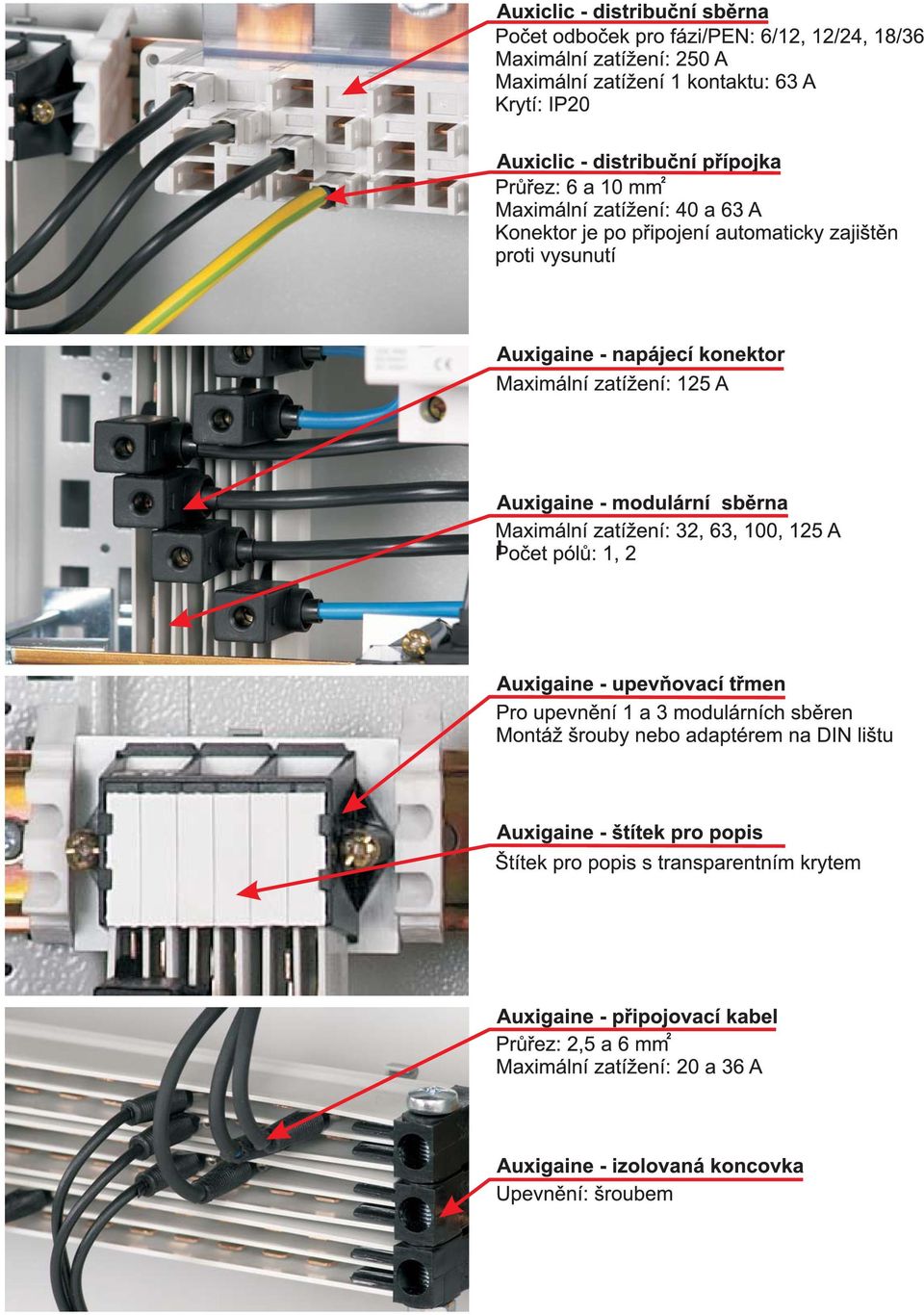

20 AUXIGAINE sběrnicové systémy efektivní řešení pro montáž rozváděčů - AUXIGAINE umožňuje variabilní zapojení přístrojů v rozváděči - maximální zatížitelnost sběrnice až 125A, napájení systémovou svorkou, jmenovité napětí 660/800V - stavebnicové uspořádání, až 6 sběrnic, délka 1900 mm, lze zkracovat - pro odbočení je 83 kontaktů na 1 m, zatížitelnost odbočky až 63A - možnost využití sběrnice i pro signální a řídící obvody - možnost upevnění na lištu DIN i na montážní desku
21 AUXIGAINE - sběrna Objednací číslo Délka Materiál sběrny Poč. pólů Zatížitelnost [A] ST21900MB mosaz 2 32 ST11900MB mosaz 1 32 ST21900KV pocínovaná měď 2 63 ST11900KV pocínovaná měď 1 63 ST21900KV pocínovaná měď ST11900KV pocínovaná měď ST21900KV pocínovaná měď ST11900KV pocínovaná měď ST ESP Izolovaná koncovka UPEVŇOVACÍ TŘMEN Objednací číslo ST BB01P ST BB03P ST B17EET ST BM17SR35 ST BM17SR35P Popis Upevňovací třmen pro 1 sběrnici (2 póly) Upevňovací třmen pro 3 sběrnice (3x2 póly) Popisovací štítek s průhledným krytem Upevňovací deska na lištu DIN - kovová Upevňovací deska na lištu DIN - plastová PROPOJOVACÍ VODIČE S KONEKTOREM (volný konec opatřen dutinkou) Objednací číslo Délka Barva Průřez [mm 2 ] Zatížitelnost [A] ST 25FE0120B 120 modrá 2,5 20 ST 25FE0120S 120 černá 2,5 20 ST 25FE0200B 200 modrá 2,5 20 ST 25FE0200S 200 černá 2,5 20 ST 60FE0120B 120 modrá 6 36 ST 60FE0120S 120 černá 6 36 ST 60FE0200B 120 modrá 6 36 ST 60FE0200S 120 černá 6 36 ST 4023 * 120 modrá 4 63 ST 4024 * 120 černá 4 63 ST.C 125A ** černý *...2 ploché konektory, volný konec 1x dutinka **..plochý konektor se šroubovým připojením systémová svorka
22 AUXICLICK sběrnicové systémy efektivní řešení pro montáž rozváděčů - AUXICLICK zajišťuje univerzální propojení pro různé oblasti použití, zatížitelnost do 250A/sběrnu - maximální zatížitelnost jednotlivých kontaktů do 63A - mechanickým zajištěním při dorazu každého kontaktu (západkou), je dosažena vysoká bezpečnost - krytí IP 20
23 Objednací číslo Rozměry Výstupy Auxiclick, 4-pólová sběrná lišta, 250A AUX CL12 233x40x50 6 výstupů/fázi; 12 výstupů NPE AUX CL24 427x40x50 12 výstupů/fázi; 24 výstupů NPE AUX CL36 619x40x50 18 výstupů/fázi; 36 výstupů NPE Objednací číslo Délka [mm] Barva Popis Ohebná propojka 6 mm 2 AUX černá s dutinkou AUX modrá s dutinkou AUX černá AUX modrá AUX černá AUX modrá AUX černá AUX modrá Ohebná propojka 10 mm 2 AUX černá s dutinkou AUX modrá s dutinkou AUX černá AUX modrá AUX černá AUX modrá AUX černá AUX modrá Objednací číslo Průřez Popis Konektory krimpovací a šroubové AUX ,5 2,5 konektor krimpovací AUX ,0 6,0 konektor krimpovací AUX ,5-10 konektror šroubový
24 NOVĚ V NABÍDCE Propojovací lišty pro pojistkové odpojovače Porovnejte: co ještě (ne)nakoupit BUĎ 1 PROPOJOVACÍ LIŠTA FTG 3 PŘIPOJOVACÍ SVORKY a co ještě (ne)montovat NEBO 3 KS PÁSOVINY 2 DRŽÁKY PÁSOVINY 3 SVORKY PRO NAPÁJENÍ NA PÁSOVINU NĚKOLIK ADAPTÉRŮ NA PŘÍPOJNICE NĚKOLIK KRYTŮ PROSTORU ADAPTÉRU Propojovací lišty s průřezem 35 mm 2 a 50 mm 2 pro pojistkové odpojovače velikostí 00 a 000 k odpojovačům: ABB, DF, EFEN, JUNG, OEZ, SCHRACK, SIEMENS, WÖHNER, zákaznická provedení jsou možná
25 Propojovací lišty pro pojistkové odpojovače 35mm 2 a 50 mm 2 Přednosti na první pohled pro řadové pojistkové odpojovače velikostí 00 a 000 propojovací lišty s velkým průřezem mědi - 35 a 50mm 2 možnost přímého napájení do propojovací lišty připojovací svorky pro vodiče až 95 mm 2 propojovací lišty se dodávají v délce 1 m, nebo na počet modulů (2M, 3M, ) možnost dodávek i malých sérií v zákaznickém provedení úspora času ve srovnání s propojováním kabelem cca % úspora místa ve srovnání s propojováním kabelem cca. 10% podle provedení jsou lišty použitelné k propojení shora i zdola lišty umožňují částečně přesahující, nebo dvojitou montáž, tím mohou být prodlouženy, nebo jejich průřez částečně, nebo zcela, zdvojen propojovací lišty mohou být zkracovány, ale vždy musí být uzavřeny koncovým krytem pro montáž na základní desku můžeme nabídnout i plně izolované provedení
26 Datový list výrobku Zpracováno dle Technical Data / Specifikation DB-S008-E z Označení: Typové řady: Info: Poznámka: Propojovací lišta 35 mm 2 (pro NH odpojovače) 1 / 2 / 3 - pólové FTG výrobky jsou ve shodě s předpisy CE a odpovídají direktivě RoHS EU Při zkracování propojovací lišty musí být na obou koncích sběrnice min. o 10 mm kratší než část izolační. Konce lišt musí být ukončeny příslušnou izolační koncovou krytkou. Materiály Teplotní odolnost Zkouška žhavou smyčkou Sběrnice Extrudovaná izolace Koncovka PC / ABC extrudovaný PC / ABC vstřikovaný PC / ABC extrudovaný PC / ABC vstřikovaný E Cu 58 F25 PC/ABS, světlešedá RAL 7035 PC/ABS, světlešedá RAL 7035 VST B 120 ISO 306=113 C UL94-V0/1,5 VST B 120 ISO 306=138 C UL94-V0/1,6 960 C / 3,2mm a 850 C / 1 mm 960 C / 1 mm Klimatická odolnost Dle DIN EN Izolační koordinace Kategorie přepětí III / stupeň znečištění 2 CTI izolace PC / ABC extrudovaný PC / ABC vstřikovaný 600V 300V Předpisy DIN EN VDE 0660 část 100 = IEC :2004 Izolační pevnost PC / ABS > 32kV/mm Pevnost v impulsním napětí Min. vzduchová mezera Min. vzdálenost pro únikový proud Jmenovité provozní napětí Zkratová odolnost =/> 6,0 kv (1kV/mmLS) > 8mm > 9 mm 690V IPK = 25kA/0,1 s ICC = 100 ka (jmenovitý dynamický proud IPK) NH3 355A gl500v JM Proudová zatížitelnost při teplotě okolí 35 C je závislá na místě připojení napájecí svorky Délka sběrnice (v metrech) Max. 1 Max 0,3 Průřez 35 mm 2 35 mm 2 Připojení napájení na začátku / konci Max.proud Is/fázi 160A 200A Průřez připojovací svorky 50 mm 2 2 x 35 mm 2 Jiné napájení Max. proud Is/fázi 160A 250A Průřez připojovací svorky 50 mm 2 2 x 50 mm 2 Napájení na začátku, resp. konci hřebene. Jiné napájení při napájení středem je třeba zkontrolovat součet proudů (Ie) dle výše uvedené tabulky
27 Datový list výrobku Zpracováno dle Technical Data / Specifikation DB-S008-E z Označení: Typové řady: Info: Poznámka: Propojovací lišta 50 mm 2 (pro NH odpojovače) 1 / 2 / 3 - pólové FTG výrobky jsou ve shodě s předpisy CE a odpovídají direktivě RoHS EU Při zkracování propojovací lišty musí být na obou koncích sběrnice min. o 10 mm kratší než část izolační. Konce lišt musí být ukončeny příslušnou izolační koncovou krytkou. Materiály Teplotní odolnost Zkouška žhavou smyčkou Sběrnice Extrudovaná izolace Koncovka PC / ABC extrudovaný PC / ABC vstřikovaný PC / ABC extrudovaný PC / ABC vstřikovaný E Cu 58 F25 PC/ABS, světlešedá RAL 7035 PC/ABS, světlešedá RAL 7035 VST B 120 ISO 306=113 C UL94-V0/1,5 VST B 120 ISO 306=138 C UL94-V0/1,6 960 C / 3,2mm a 850 C / 1 mm 960 C / 1 mm Klimatická odolnost Dle DIN EN Izolační koordinace Kategorie přepětí III / stupeň znečištění 2 CTI izolace PC / ABC extrudovaný PC / ABC vstřikovaný 600V 300V Předpisy DIN EN VDE 0660 část 100 = IEC :2004 Izolační pevnost PC / ABS > 32kV/mm Pevnost v impulsním napětí =/> 8,0 kv (1kV/mmLS) Min. vzduchová mezera Min. vzdálenost pro únikový proud Jmenovité provozní napětí Zkratová odolnost > 8mm > 9 mm 690V AC / 440V DC IPK = 25kA/0,1 s ICC = 100 ka (jmenovitý dynamický proud IPK) NH3 355A gl500v JM Proudová zatížitelnost při teplotě okolí 35 C je závislá na místě připojení napájecí svorky Délka sběrnice (v Max. 1 Max 0,3 metrech) Průřez 50 mm 2 50 mm 2 Napájení ze začátku/konce Max.proud Is/fázi 160A 250A Průřez připojovací 50 mm 2 95 mm 2 svorky Jiné napájení Max. proud Is/fázi 200A 315A Průřez připojovací svorky 2x35 mm 2 2x70 mm 2 Napájení na začátku, resp. konci hřebene. Jiné napájení při napájení středem je třeba zkontrolovat součet proudů (Ie) dle výše uvedené tabulky
28 Řadové propojky 1 až 4-pólové Nejefektivnější propojení řad přístrojů v rozváděči průřezy vodičů 10 a 16 mm 2 standardně pro rozteče řad 125, 138, 150 a 250 mm 1-pólové samostatné propojení fází 2, 3, a 4-pólové propojky (i s modrým vodičem) pospojovány plastovou spojkou vodiče černé, modré, žluté a červené ultrazvukově zpevněné konce vodičů, optimálně tvarované pro připojení do vstupní svorky přístroje zákaznická provedení v různých barevných kombinacích a roztečích přístrojů jsou možná
29 Objednací číslo s modrým Popis černé vodiče vodičem RV 1125 RV 1125B 1- fázová řadová propojka 125mm RV 1138 RV 1138B 1- fázová řadová propojka 138mm RV 1150 RV 1150B 1- fázová řadová propojka 150mm RV 1250 RV 1250B 1- fázová řadová propojka 250mm RV 1125/16 RV 1125B/16 1- fázová řadová propojka 125mm/16mm 2 RV 1138/16 RV 1138B/16 1- fázová řadová propojka 138mm/16mm 2 RV 1150/16 RV 1150B/16 1- fázová řadová propojka 150mm/16mm 2 RV 1250/16 RV 1250B/16 1- fázová řadová propojka 250mm/16mm 2 RV 2125 RV 2125B 2- fázová řadová propojka 125mm RV 2138 RV 2138B 2- fázová řadová propojka 138mm RV 2150 RV 2150B 2- fázová řadová propojka 150mm RV 2250 RV 2250B 2- fázová řadová propojka 250mm RV 2125/16 RV 2125B/16 2- fázová řadová propojka 125mm/16mm 2 RV 2138/16 RV 2138B/16 2- fázová řadová propojka 138mm/16mm 2 RV 2150/16 RV 2150B/16 2- fázová řadová propojka 150mm/16mm 2 RV 2250/16 RV 2250B/16 2- fázová řadová propojka 250mm/16mm 2 RV fázová řadová propojka 125mm RV fázová řadová propojka 138mm RV fázová řadová propojka 150mm RV fázová řadová propojka 250mm RV 3125/16 3- fázová řadová propojka 125mm/16mm 2 RV 3138/16 3- fázová řadová propojka 138mm/16mm 2 RV 3150/16 3- fázová řadová propojka 150mm/16mm 2 RV 3250/16 3- fázová řadová propojka 250mm/16mm 2 RV 4125 RV 4125B 4- fázová řadová propojka 125mm RV 4138 RV 4138B 4- fázová řadová propojka 138mm RV 4150 RV 4150B 4- fázová řadová propojka 150mm RV 4250 RV 4250B 4- fázová řadová propojka 250mm RV 4125/16 RV 4125B/16 4- fázová řadová propojka 125mm/16mm 2 RV 4138/16 RV 4138B/16 4- fázová řadová propojka 138mm/16mm 2 RV 4150/16 RV 4150B/16 4- fázová řadová propojka 150mm/16mm 2 RV 4250/16 RV 4250B/16 4- fázová řadová propojka 250mm/16mm 2
30 ECB svorkovnice (Easy Connection Box) Provedení svorkovnic: označení svorek: šedá, modrá, zelená, modro-zelená pro vodorovnou i svislou montáž na nosnou lištu 35 mm možno montovat i na základovou desku bezšroubové svorky odboček pro vodiče 0,5 až 4 mm 2 (dráty i lanka) šroubové připojení přívodu pro 2,5 25 mm 2 (dráty i lanka) šroubové připojení přívodu pro 1,5 16 mm 2 (jemná lanka a lanka s dutinkami) stranově řaditelné krytí IP 20 Objednací číslo Barva Provedení KS 741 šedá 1 modul; svorky: 2 x 2,5 25 mm x 0,5 4 mm 2 KS 741N modrá 1 modul; svorky: 2 x 2,5 25 mm x 0,5 4 mm 2 KS 741 PE zelená 1 modul; svorky: 2 x 2,5 25 mm x 0,5 4 mm 2 KS 741NPE modrá/zelená 1 modul; svorky: 2 x (1 x 2,5-25 mm x 0,5-4 mm 2 ) KS 741R červená 1 modul; svorky: 2 x 2,5 25 mm x 0,5 4 mm 2 KS 741RR červená/červená 1 modul; svorky: 2 x (1 x 2,5-25 mm x 0,5-4 mm 2 ) KS 741RN červená/modrá 1 modul; svorky: 2 x (1 x 2,5-25 mm x 0,5-4 mm 2 ) KS 741NN modrá/modrá 1 modul; svorky: 2 x (1 x 2,5-25 mm x 0,5-4 mm 2 ) U jednodrátový K jemně slaněný R slaněný F slaněný s dutinkou Šroubové svorky jmenovitý. průřez 25 mm 2 Max. průřez vodiče 25,0 mm 2 16,0 mm 2 Min. průřez vodiče 2,5 mm 2 2,5 mm 2 Bezšroubové svorky - jmenovitý. průřez 4 mm 2 (7x) Max. průřez vodiče 4 mm 2 4 mm 2 Min. průřez vodiče 0,5 mm 2 0,5 mm 2 KS741 KS741N KS741NN oddělené KS741PE KS741NPE KS741R KS741RR oddělené KS741RN
31 Kryty sběrnic a svorek Bezpečně i na sběrnicích Ochranné profily na sběrnice extrémně teplotně stabilní materiál odolnost do 110 C, bez halogenů a dioxinů možný potisk s logem a dělením po 5 mm Objednací číslo SA SA SA SA Určeno pro sběrnice Cu 20 x 5 mm a Cu 20 x 10 mm; délka 1 m Cu 30 x 5 mm a Cu 30 x 10 mm; délka 1 m Cu 12 x 5 mm a Cu12 x 10 mm, délka 210 mm Cu 12 x 5 mm a Cu12 x 10 mm, délka 1 m Kryty třmenových svorek Objednací číslo Určeno pro svorky BKC 16 Třmenové svorky BKS 1610 a BKS 1605
32 REACh MiniClic FTG by EROCOMM spol. s r.o. Dřevčice 141 tel.: EROCOMM EROCOMM spol. SK s r.o. s.r.o. Dřevčice Koprivnická tel.: Bratislava EROCOMM SK s.r.o. Koprivnická Bratislava
33 Přehled systému MiniClic EROCOMM s.r.o. Dřevčice 141 tel.: EROCOMM Koprivnick Bra tel./fax: +4 bezšroubové připojení pro proudy do 250A aplikovatelné na 60 mm systém sběrnic volitelně použitelné přípojky od 1,5 do 10mm2 krytí IP 20 EROCOMM spol. s r.o. Dřevčice 141 tel.: info@erocomm.cz EROCOMM SK s.r.o. Koprivnická Bratislava tel./fax: info@erocomm.sk MiniClic Obecná technická data max. 250A max. 50A na výstup max V AC 1500 V DC Výstupy slaněný vodič: 10 x 1.5mm²-10mm² (14 AWG - 8 AWG) jemně slaněný vodič 10 x 1.5mm²-10mm² (14 AWG - 8 AWG) Krytí IP 20 MiniClic Basis Vstup montáž na sběrnice # MC MiniClic Incomer Vstup max. 120mm² (4/0 AWG), min. 25mm² (3 AWG), montáž na základnu # MC MiniClic Pin Vstup se šroubem M8, montáž na základnu # MC MiniClic x 5, Incomer Vstup max. 120mm² (4/0 AWG), min. 25mm² (3 AWG), montáž na základnu # MC MiniClic x 5, Pin Vstup max. 120mm² (4/0 AWG), min. 25mm² (3 AWG), montáž na základnu # MC MiniClic Cube výstup 1,5-10mm² šedá # MC modrá # MC N zelená # MC PE červená # MC R
34 Part No./Type Description Access/ Exit Cross section (mm²) Current rate Cu/Al (A) Package KVIAC11016B 2 x Al/Cu, 2,5 16mm² blue 1/1 2,5 16mm² 80/63 30 KVIAC11050G 2 x Al/Cu, 2,5 50mm² grey 1/1 2,5 50mm² 160/ KVIAC11050YG 2 x Al/Cu, 2,5 50mm² yellow/green 1/1 2,5 50mm² 160/ KVIAC11095B 2 x Al/Cu, 6 95mm² blue 1/1 6 95mm² 250/ KVIAC11095YG 2 x Al/Cu, 6 95mm² yellow/green 1/1 6 95mm² 250/ KVIAC11150G 2 x Al/Cu, mm² grey 1/ mm² 315/ KVIAC11150B 2 x Al/Cu, mm² blue 1/ mm² 315/ KVIAC11150YG 2 x Al/Cu, mm² yellow/green 1/ mm² 315/ KVIAC11240G 2 x Al/Cu, mm² grey 1/ mm² 400/ KVIAC11240B 2 x Al/Cu, mm² blue 1/ mm² 400/315 3 KVIAC11240YG 2 x Al/Cu, mm² yellow/green 1/ mm² 400/315 3 Part No./Type Description Access/ Exit Cross section (mm²) Current rate Cu/Al (A) Package Part No./Type Description Access/ Exit Cross section (mm²) Current rate Cu/Al (A) Package KVIAC12050B 4 x Al/Cu, 2,5 50mm² blue 2/2 2,5 50mm² 2 x 160/ KVIAC12095G 4 x Al/Cu, 6 95mm² grey 2/2 6 95mm² 2 x 250/ KVIAC12095YG 4 x Al/Cu, 6 95mm² yellow/green 2/2 6 95mm² 2 x 250/200 15
35 Part No./Type Description Access/ Exit Cross section (mm²) Current rate Cu/Al (A) Package KVIAC12150G 4 x Al/Cu, mm² grey 2/ mm² 2 x 315/ KVIAC12150B 4 x Al/Cu, mm² blue 2/ mm² 2 x 315/250 5 KVIAC12150YG 4 x Al/Cu, mm² yellow/green 2/ mm² 2 x 315/250 5 KVIAC12240G 4 x Al/Cu, mm² grey 2/ mm² 2 x 400/315 6 KVIAC12240B 4 x Al/Cu, mm² blue 2/ mm² 2 x 400/315 3 KVIAC12240YG 4 x Al/Cu, mm² yellow/green 2/ mm² 2 x 400/315 3 KVIAC12035G 4 x Al/Cu, 2,5 35mm² grey 2/2 6 35mm² 2 x 125/ KVIAC12035B 4 x Al/Cu, 2,5 35mm² blue 2/2 6 35mm² 2 x 125/ KVIAC12035YG 4 x Al/Cu, 2,5 35mm² yellow/green 2/2 6 35mm² 2 x 125/ KVIAC14016G 4 x Al/Cu, 2,5 16mm² grey 4 x flexible 2,5 16mm² 200/ KVIAC14016B 4 x Al/Cu, 2,5 16mm² blue 4 x flexible 2,5 16mm² 200/ KVIAC14016YG 4 x Al/Cu, 2,5 16mm² yellow/green 4 x flexible 2,5 16mm² 200/ KVIAC51016G 10 x Al/Cu, 2,5 16mm² grey 5x1/5x1 2,5 16mm² 5 x 80/63 10 KVIAC22016G 4 x Al/Cu, 2,5 16mm² grey 2x2 flexible 2,5 16mm² 2 x 100/80 30 KVIAC32035G 12 x Al/Cu, 2,5 35mm² grey 3*2/3*2 2,5 35mm² 3 x 2 x 160/ KVIAC12050B KVIAC12050YG KVIAC12150B
