Pokud je váš zesilovač máprovozní napětí 120V, zapojte dodaný síťový kabel

Transkript

1

2 Začínáme Zde jsou některé základní tipy pro nastavení, které vám pomohou dostat jdeš. Chcete-li ovládat Loudbox Mini bezpečně, přečtěte si prosím celý návod k použití, a to zejména Důležité bezpečnostní pokyny na straně 2. Pokud je váš zesilovač máprovozní napětí 120V, zapojte dodaný síťový kabel do zadní části zesilovače. Pokud je váš zesilova č, pracuje na 230V musí te zadat svůj vlastní odnímatelný napájecí kabel.kabel dodáte musí mít IEC stylu 320 konektor na jednom konci a mužský AC konektor vhodný pro vaši oblast na straně druhé. 1. Vyhledejte vypínače (vedle zadní ho panelu napájecí kabel terminálu) a vypněte jej, a pak připojte napájecí kabel. 2. Zapojte Loudbox Mini do elektrické zásuvky s odpovídajícím napětím. 3. Snižte ovládání Master Volume a zapněte vypínač. 4. Připojte přístroj na vstup přístroje s stíněného ¼ "kabelu.. 5. Zvedněte kanálu Gain nástroj: U přístrojů vybavených aktivní (je napájen z baterie) na palubě předzesilovače, začněte s kontrolou okolo 10 hodin. Pro pasivní snímače, můžete začí t s kontrolou stanoveným mnohem vyšší. Je normální, že ke spuštění tohoto ovládacího prvku v blízkosti je to maximálně s mnoha pasivních rozeta snímače. 6. Pomalu zvedejte Master hlasitost na požadovanou ú roveň.

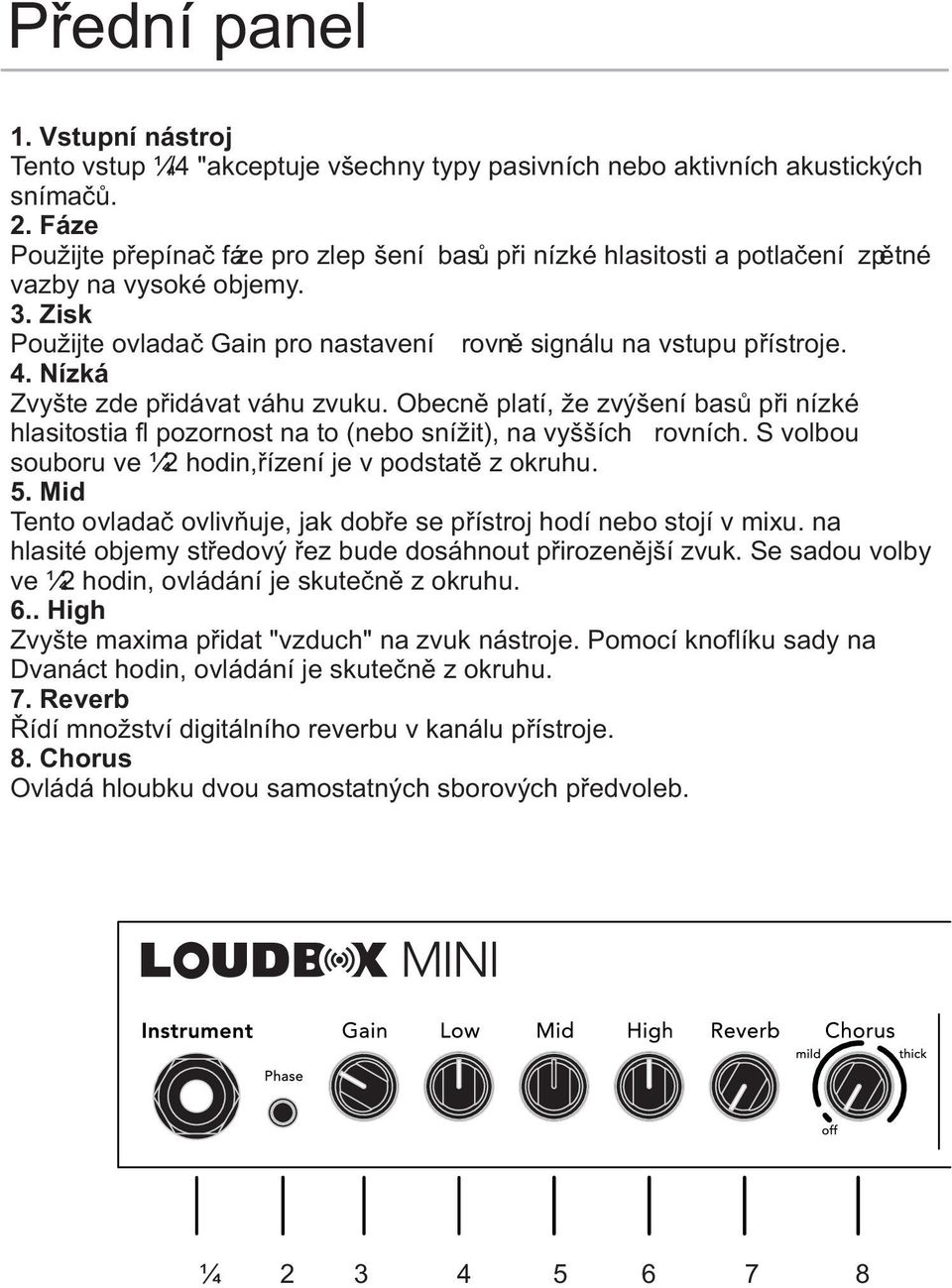

3 Přední panel 1. Vstupní nástroj Tento vstup 1/4 "akceptuje všechny typy pasivních nebo aktivních akustických snímačů. 2. Fáze Použijte přepínač fáze pro zlep šení basů při nízké hlasitosti a potlačení zpětné vazby na vysoké objemy. 3. Zisk Použijte ovladač Gain pro nastavení ú rovně signálu na vstupu přístroje. 4. Nízká Zvyšte zde přidávat váhu zvuku. Obecně platí, že zvýšení basů při nízké hlasitostia fl pozornost na to (nebo snížit), na vyšších ú rovních. S volbou souboru ve 12 hodin,řízení je v podstatě z okruhu. 5. Mid Tento ovladač ovlivňuje, jak dobře se přístroj hodí nebo stojí v mixu. na hlasité objemy středový řez bude dosáhnout přirozenější zvuk. Se sadou volby ve 12 hodin, ovládání je skutečně z okruhu. 6.. High Zvyšte maxima přidat "vzduch" na zvuk nástroje. Pomocí knoflíku sady na Dvanáct hodin, ovládání je skutečně z okruhu. 7. Reverb Řídí množství digitálního reverbu v kanálu přístroje. 8. Chorus Ovládá hloubku dvou samostatných sborových předvoleb

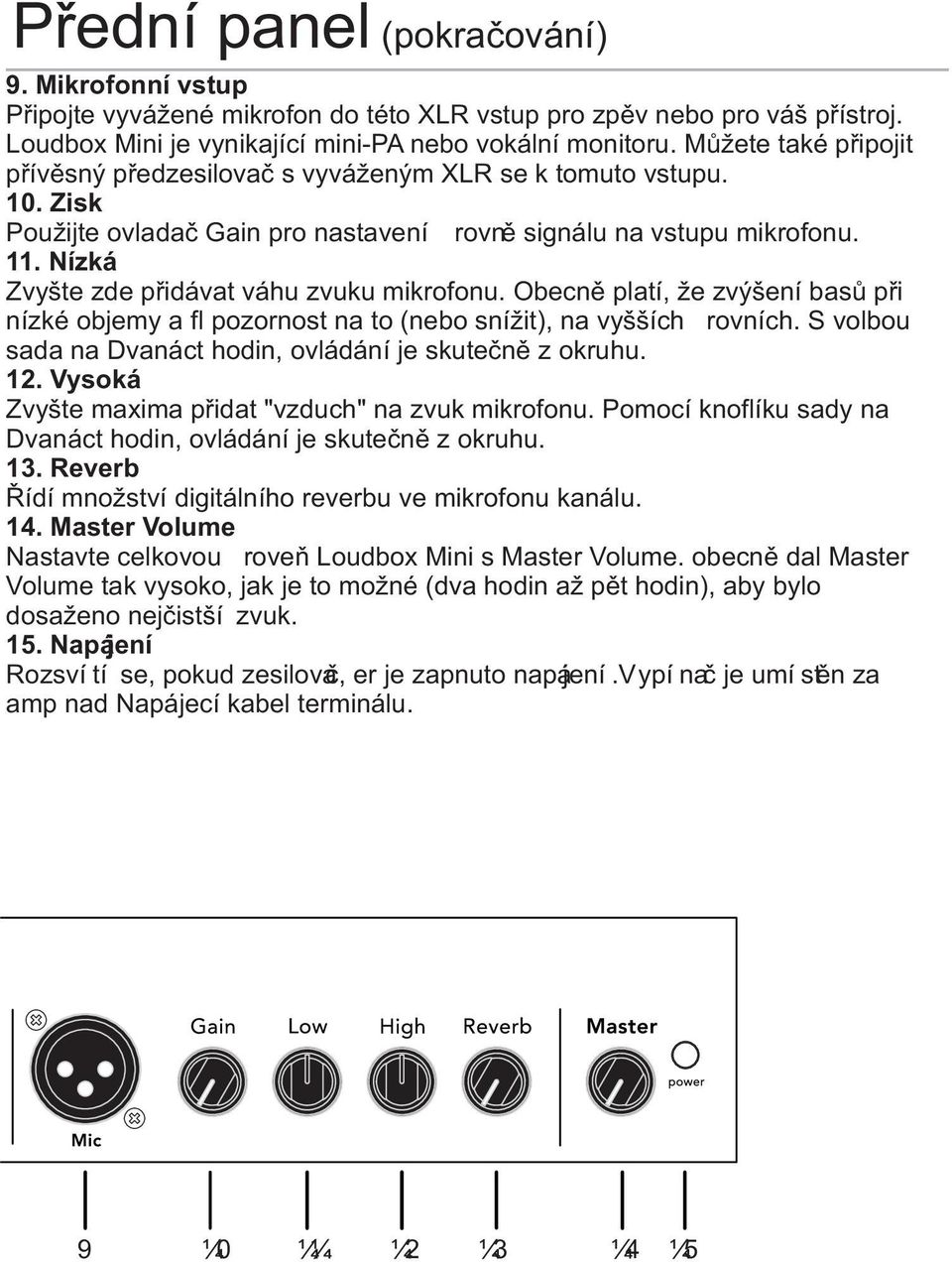

4 Přední panel (pokračování) 9. Mikrofonní vstup Připojte vyvážené mikrofon do této XLR vstup pro zpěv nebo pro váš přístroj. Loudbox Mini je vynikající mini-pa nebo vokální monitoru. Můžete také připojit přívěsný předzesilovač s vyváženým XLR se k tomuto vstupu. 10. Zisk Použijte ovladač Gain pro nastavení ú rovně signálu na vstupu mikrofonu. 11. Nízká Zvyšte zde přidávat váhu zvuku mikrofonu. Obecně platí, že zvýšení basů při nízké objemy a fl pozornost na to (nebo snížit), na vyšších ú rovních. S volbou sada na Dvanáct hodin, ovládání je skutečně z okruhu. 12. Vysoká Zvyšte maxima přidat "vzduch" na zvuk mikrofonu. Pomocí knoflíku sady na Dvanáct hodin, ovládání je skutečně z okruhu. 13. Reverb Řídí množství digitálního reverbu ve mikrofonu kanálu. 14. Master Volume Nastavte celkovou ú roveň Loudbox Mini s Master Volume. obecně dal Master Volume tak vysoko, jak je to možné (dva hodin až pět hodin), aby bylo dosaženo nejčistší zvuk. 15. Napájení Rozsví tí se, pokud zesilova, č er je zapnuto napájení.vypí nač je umí stěn za amp nad Napájecí kabel terminálu

5 Zadní panel 1. AC napájení Ovládejte Amplifi er pouze na napětí uvedené na zadním panelu. Pro 120V Amplifi ers zakoupené v USA, Kanadě a Mexiku, připojte dodává odpojitelný napájecí kabel. Pro 100V a 230V zesilovačů ERS zakoupené mimo ú zemí USA a Kanady, budete je třeba dodat vlastní odnímatelný síťový kabel. Tento kabel musí mít IECstyle 320 konektor na jednom konci, a muž AC zástrčka vhodnápro vá š region na straně druhé. Odpojte zařízení AC vstup nebo vypínač. 2. Hlavní vypínač Před zapnutím zesilovače snižte Master Volume. Otočte vypí nač napájení do polohy do pozice. 3 a 4 Aux Input - 1/4 "a 1/8" Zapojte do linkového stereo audio zdroje, jako jsou CD nebo MP3 přehrávače v tomto vstupu. Oba vstupy mohou být použity současně. Jsou stereo (TRS) vstupy, nicméně levé a pravé signály jsou smíšené na mono. 5. Mix D.I. (Post) Zapojte se sem, když budete chtít odeslat signály jak z kanálu 1 a 2 mixážního pultu nebo otrok Amplifi ER. Tento post-eq výstup je vždy zemi izolovány, aby se zabránilo pozemní smyčky hukot.

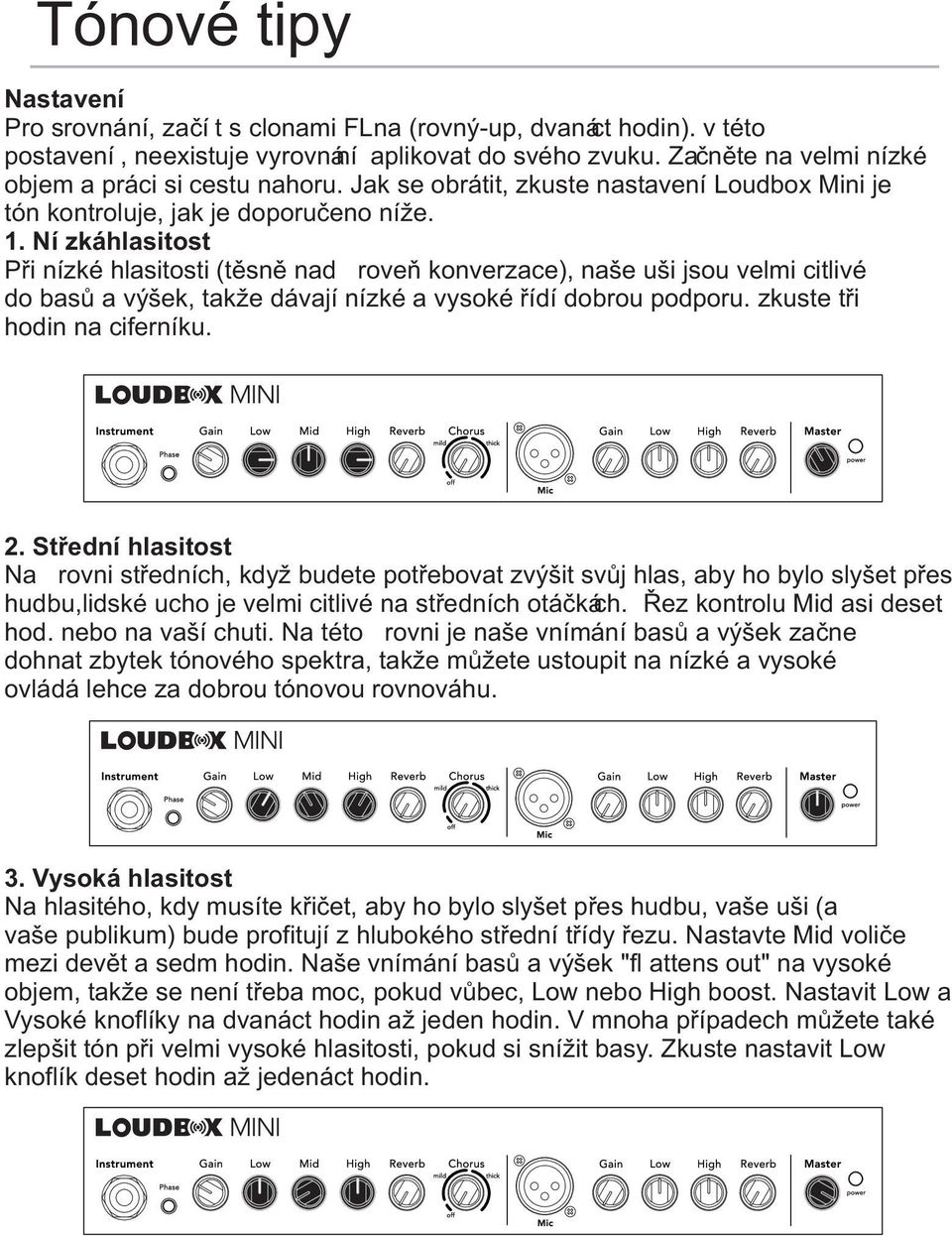

6 Tónové tipy Nastavení Pro srovnání, začí t s clonami FLna (rovný-up, dvanáct hodin). v této postavení, neexistuje vyrovnání aplikovat do svého zvuku. Začněte na velmi nízké objem a práci si cestu nahoru. Jak se obrátit, zkuste nastavení Loudbox Mini je tón kontroluje, jak je doporučeno níže. 1. Ní zká hlasitost Při nízké hlasitosti (těsně nad ú roveň konverzace), naše uši jsou velmi citlivé do basů a výšek, takže dávají nízké a vysoké řídí dobrou podporu. zkuste tři hodin na ciferníku. 2. Střední hlasitost Na ú rovni středních, když budete potřebovat zvýšit svůj hlas, aby ho bylo slyšet přes hudbu,lidské ucho je velmi citlivé na středních otáčkách. Řez kontrolu Mid asi deset hod. nebo na vaší chuti. Na této ú rovni je naše vnímání basů a výšek začne dohnat zbytek tónového spektra, takže můžete ustoupit na nízké a vysoké ovládá lehce za dobrou tónovou rovnováhu. 3. Vysoká hlasitost Na hlasitého, kdy musíte křičet, aby ho bylo slyšet přes hudbu, vaše uši (a vaše publikum) bude profitují z hlubokého střední třídy řezu. Nastavte Mid voliče mezi devět a sedm hodin. Naše vnímání basů a výšek "fl attens out" na vysoké objem, takže se není třeba moc, pokud vůbec, Low nebo High boost. Nastavit Low a Vysoké knoflíky na dvanáct hodin až jeden hodin. V mnoha případech můžete také zlepšit tón při velmi vysoké hlasitosti, pokud si snížit basy. Zkuste nastavit Low knoflík deset hodin až jedenáct hodin.

7
