TISK Z HLOUBKY Princip a historický vývoj

Rozměr: px
Začít zobrazení ze stránky:

Download "TISK Z HLOUBKY Princip a historický vývoj"

Transkript

1 Princip a historický vývoj Jakub Luboš, Šindelářová Lucie 2009 Semestrální práce z předmětu Kartografická polygrafie a reprografie

2 Obsah Úvod Grafické techniky Princip tisku z hloubky Historický vývoj u nás a ve světě Shrnutí

3 Úvod Každý z výtisků daného nákladu je originál nikoliv kopie Vývoj od 15. století až do současnosti Využití: velmi náročný a kvalitní tisk (soulad odstínů téže barvy, síla tónů)

4 Tisk z výšky: TISK Z HLOUBKY Grafické techniky nejstarší grafická technika (knihtisk Jana Gutenberga v r. 1445) přenos barvy tlakem na papír z vyvýšených tiskových míst tiskové formy (např.: kancelářské razítko) dřevořez, dřevoryt: okolí kresby ne dřevěné destičce je vydlabáno Tisk z hloubky do tiskové formy je obraz vryt či vleptán, do formy je nalita barva a tlakem se obraz obtiskne na papír

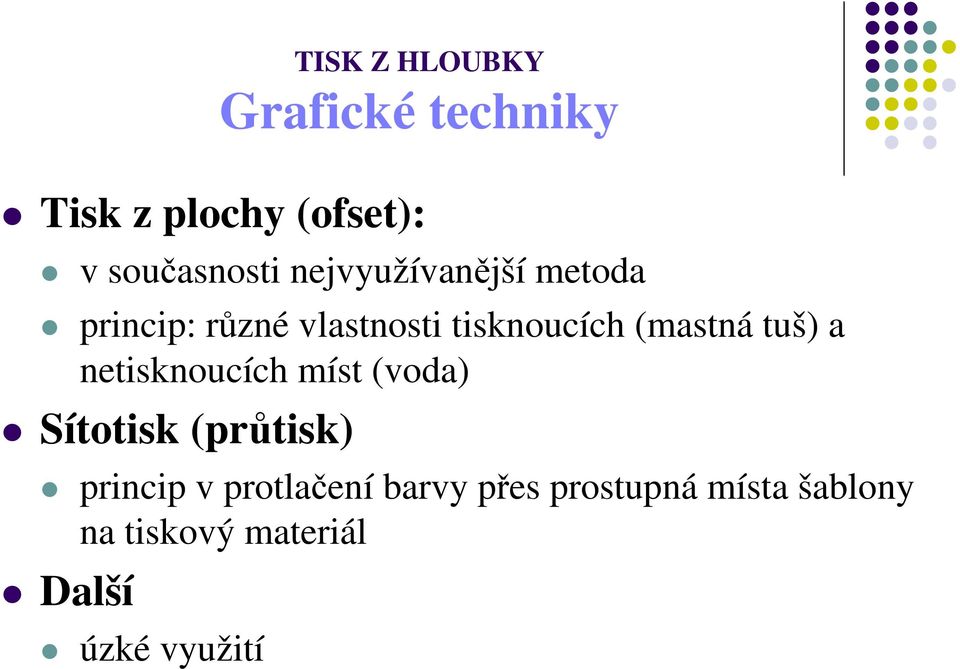

5 Grafické techniky Tisk z plochy (ofset): v současnosti nejvyužívanější metoda princip: různé vlastnosti tisknoucích (mastná tuš) a netisknoucích míst (voda) Sítotisk (průtisk) princip v protlačení barvy přes prostupná místa šablony na tiskový materiál Další úzké využití

6 Princip: TISK Z HLOUBKY Princip tisku z hloubky obraz je vyryt či vyleptán pod úroveň povrchu tiskové formy prohloubená místa jsou zaplněna barvou z ostatní plochy formy se stírá tlakem tiskového stroje je papír vmáčknut do tiskových míst formy fixace barvy: odpaření těkavých rozpouštědel barvy Forma: měděná, zinková nebo ocelová deska či válec vyhotovena: mechanicky (rytí, suchá jehla, ) chemicky (leptání kyselinou) fotochemickým procesem (heliogravura)

7 Princip tisku z hloubky

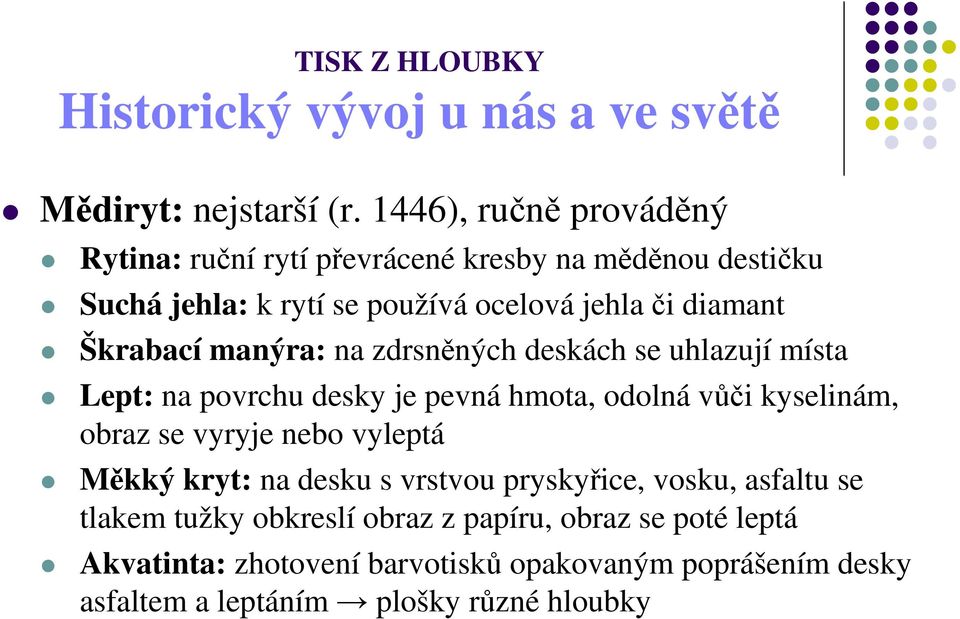

8 Historický vývoj u nás a ve světě Mědiryt: nejstarší (r. 1446), ručně prováděný Rytina: ruční rytí převrácené kresby na měděnou destičku Suchá jehla: k rytí se používá ocelová jehla či diamant Škrabací manýra: na zdrsněných deskách se uhlazují místa Lept: na povrchu desky je pevná hmota, odolná vůči kyselinám, obraz se vyryje nebo vyleptá Měkký kryt: na desku s vrstvou pryskyřice, vosku, asfaltu se tlakem tužky obkreslí obraz z papíru, obraz se poté leptá Akvatinta: zhotovení barvotisků opakovaným poprášením desky asfaltem a leptáním plošky různé hloubky

9 Historický vývoj u nás a ve světě

10 Historický vývoj u nás a ve světě Heliogravura: Karel Václav Klíč ( ) nahradil ruční rytí fotochemickým procesem, jemné odstupňování tónů x zdlouhavé (800 tisků/den), nákladné Postup: Ofotografování předlohy kontrastní negativ vyvolání diapozitiv Měděná destička s vrstvou asfaltového prášku se zahřeje položí se na ni papír s vkopírovaným obrazem s vrstvou želatiny nepřilnutá želatina se odplaví v teplé vodě leptání v lázních chloridu železitého podle tloušťky vrstvy želatiny proniká do různé hloubky desky jamky, do kterých zatéká speciální měditisková barva

11 Historický vývoj u nás a ve světě

12 Historický vývoj u nás a ve světě Hlubotisk: Karel Václav Klíč nahradil asfaltový prášek hlubotiskovou sítí (pravidelně rozmístěné jamky různé hloubky pojmou různé množství barvy základ rozdílné intenzity barevných tónů) netisknoucí plochy umožňovaly setření přebytečné barvy nožem jamky byly leptány později ryty elektronicky (hloubka 0,021 0,05 mm, počet linek na cm byl ) v r založil K. V. Klíč společnost Rembrandt Intaglio Printing Co. In Lancester: hlubotisk se začal používat pro tiskoviny s vysokým nárokem na kvalitu obrazu

13 Historický vývoj u nás a ve světě Rotační hlubotisk rok 1897: firma Pickup and Knowles, London, sestrojila první rotační hlubotiskový stroj, hluboitsk se začal rozšiřovat do Německa, Rakouska, Anglie a Ameriky zakladatelé rotačního hlubotisku pro ilustrovaná periodika: Dr. Mertens a E.Rolfs z firmy Société Industrielle de Muhlhouse, zkombinovali také hlubotiskový stroj s knihtiskovým ( výtisků za hodinu)

14 Historický vývoj u nás a ve světě Archový tisková forma: válec nebo deska umístěná na válec barva: těkavá, řídká, rychleschnoucí tisková jednotka: formový válec: zaleptaná kresba při tisku smáčena barvou tlakový válec: přitlačuje papír k formovému válci a stírá přebytečnou barvu ekonomičnost výroby při nižších nákladech x neekonomičnost barevného tisku

15 Historický vývoj u nás a ve světě Kotoučový vícebarevné kotoučové rotačky v řadě za sebou, vykladač jednoho stroje napojen na nakladač druhého stroje, počet jednotek odpovídal počtu tiskových barev ekonomičtější barevný tisk využití celého obvodu válce Kombinovaný kotoučový tisk ilustrací hlubotiskem a tisk textu knihtiskem na tentýž pás papíru s kompletováním v novinové rotačce paralelní tisk na dva pásy papíru na dvou synchronizovaných strojích se společným skládacím dílem technicky náročné

16 Shrnutí Nenahraditelná grafická metoda vysoká kvalita reprodukce sytost barev soulad odstínů téže barvy jemná plastičnost obrazu tisk zakázek velkých nákladů (stovky tisíc kusů) forma je velmi odolná Využití: kvalitní obrázkové časopisy (National Geographic) liniový hlubotisk: ochranné prvky bankovek
