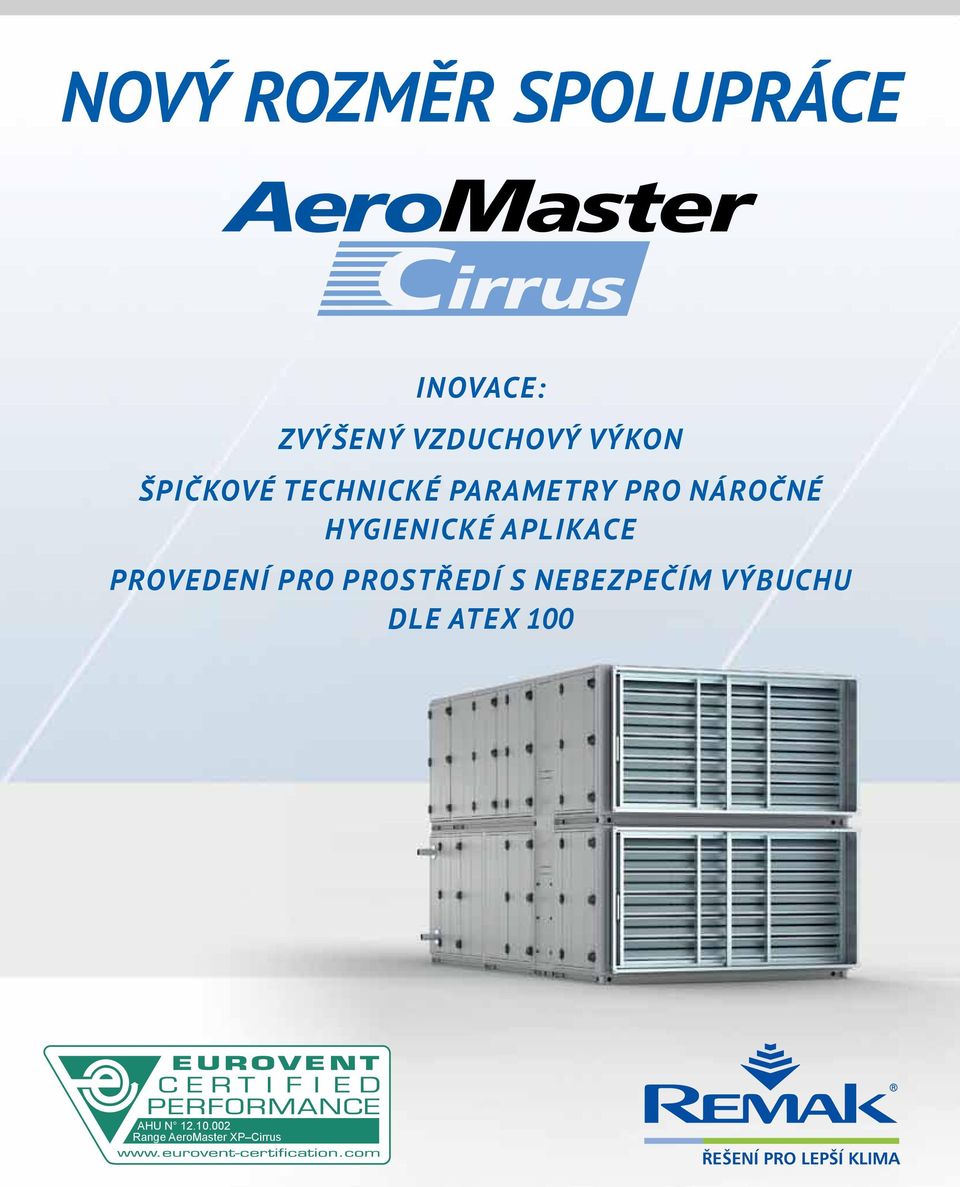

1 NOVÝ ROZMĚR SPOLUPRÁCE Inovace: Zvýšený vzduchový výkon Špičkové technické parametry pro náročné hygienické aplikace Provedení pro prostředí s nebezpečím výbuchu dle ATEX 100 AHU N Range AeroMaster XP Cirrus

2 Kreativní řešení pláště Znalost potřeb zákazníků, požadavků evropských a místních předpisů v různých zemích, jakož i dlouholeté zkušenosti našeho týmu nám umožnily přinést na trh novou generaci vzduchotechnický jednotek. Ta má nejen výrazně lepší parametry a energetickou účinnost, ale také jsme zvýšili její spolehlivost. Zefektivnili jsme i její výrobu. Nové jednotky AeroMaster Cirrus výrazně posunují kvalitativní úroveň vzduchotechnických jednotek značky REMAK a nastavují tak nový vyšší standard. Dva unikátní konstrukční principy lamelová stěna Vysoká pevnost a těsnost Při výrobě jsou použity tenké plechy a izolace s nižší měrnou hmotností vynikající parametry v kategorii jednotek bez použití Al rámů Bezodpadová výroba s nízkou spotřebou energie Rychlá montáž z kanbanových položek přináší zkrácení času potřebného na výrobu panelu samonosný panel Jednoduchá montáž Vysoká mechanická stabilita a těsnost pláště přispívající k úsporám energie Velmi dobrá termická izolace Vynikající útlum pláště Vynikající mechanické a fyzikální vlastnosti Mechanická stabilita D1 (M) Netěsnost skříně L1 (M) Netěsnost mezi filtrem a rámem < 0,5% (F9) Termická izolace T2 Faktor tepelných mostů TB3 Pracovní teplota 40 až +50 C Útlum pláště (db / Oktávové pásmo) 12,1/125Hz, 13,4/250Hz, 17,2/500Hz, 26,5/1kHz, 29,7/2kHz, 34,2/4kHz, 40,5/8kHz VLASTNOSTI PLÁŠTĚ PODLE EN 1886:2008 Dosažené parametry nám umožňují realizovat i specifické aplikace s nejvyššími nároky na čistotu prostředí Jednotky AeroMaster Cirrus jsou vhodné i pro specifické aplikace, např. přímořské prostředí, bazény apod.

3 Nový rozměr spolupráce Chráněné řešení Chráněno užitným vzorem a patentem. Povrchové úpravy pro každou aplikaci Dlouhá životnost a bezproblémový provoz, to je základní charakteristika vzduchotechnických jednotek REMAK. Koncept AeroMaster Cirrus umožňuje dodávat jednotky odpovídající nejvyšším normativním požadavkům, a to díky kombinacím povrchových úprav (žárové zinkování, práškové lakování, nerezové provedení), které odpovídají stupni korozní agresivity atmosféry podle EN a korozní odolnosti dle EN ISO R á m Vn i t ř n í p l á š ť Vn ě j š í p l á š ť Ko roz n í ag r e s i v i ta A p l i k ac e C2/C2 jednotky do vnitřního prostředí nízká agresivita (jednotky do vnějšího prostředí nízká agresivita) ** C2/C4 jednotky do vnitřního prostředí, design nízká agresivita jednotky do vnějšího prostředí nízká agresivita C4/C2 jednotky do vnitřního prostředí vysoká agresivita vzdušiny C4/C4 jednotky do vnitřního prostředí, design vysoká agresivita vzdušiny jednotky do vnějšího prostředí, design vysoká agresivita vzdušiny epoxidový nátěr bazénové provedení nerez (304 AISI / X5CrNi18-10 ISO) hygienické provedení nerez (316L AISI / X2CrNiMo ISO) C5 economy * 1/C4 jednotky do vnitřního prostředí velmi vysoká agresivita vzdušiny (jednotky do vnějšího prostředí, design velmi vysoká agresivita vzdušiny) ** nerez (316L AISI / X2CrNiMo ISO) C5 economy * 2/C4 jednotky do vnitřního prostředí velmi vysoká agresivita vzdušiny (jednotky do vnějšího prostředí, design velmi vysoká agresivita vzdušiny) ** nerez (316L AISI / X2CrNiMo ISO) nerez (316L AISI / X2CrNiMo ISO) C5/C5 jednotky do vnitřního prostředí velmi vysoká agresivita vzdušiny jednotky do vnějšího prostředí, design velmi vysoká agresivita vzdušiny * možná varianta použití zohledňující cenu použitých materiálů; ** možné použití s ohledem na provozní podmínky a koncentraci znečišťujících látek ve vzdušině

4 Střih na míru Variantnost průřezů Variantnost průřezů je dána uspořádáním v základních výškách čtyř, šesti a osmi modulů (lamel) Provedení přesně podle potřeb Různá místa různí zákazníci různé potřeby. Lamelový koncept AeroMaster Cirrus umožňuje variantně volit výšku a šířku jednotky podle aktuálních prostorových potřeb pro jednotky v uspořádání nad sebou nebo vedle sebe Minimalizace délkových rozměrů NOVÝ KONCEPT Unikátní konstrukce pláště nám umožnila opustit dosavadní způsob pohledu na vazbu pláště jednotky a vestaveb. Klasický koncept předdefinovaných sekcí s konkrétními vestavbami je minulostí. AeroMaster Cirrus umí inteligentně obalit vestavby v minimálních odstupech délkově optimálním pláštěm. Délky jednotlivých funkčních částí klimatizační jednotky (vestavby) jsou navrženy v rastru o délkách odpovídajících násobku 102 mm. Takto navržené funkční části jsou poté sloučeny do montážních (přepravních) bloků s délkou odpovídající násobku modulu 306 mm (modulová šířka lamely). Tato kombinace umožňuje navrhnout klimatizační jednotku pouze v délce, která je nezbytně nutná. Optimalizované vestavby K optimální délce přispívá i samotná konstrukce některých vestaveb. Kombinované filtrační stěny jsou toho příkladem. Například osazení dvou filtrů do společného rámu umožňuje maximální zkrácení délky. Jednotky v hygienickém provedení Jednotky AeroMaster Cirrus určené pro hygienické aplikace v rozsahu průtoků od do m 3 /h mají specifické úpravy vnitřního spojení sekcí, uchycení vestaveb a konstrukce vestaveb a vyhovují zvýšeným nárokům na čistitelnost vnitřních prostor. Koncept vysoce modulárních jednotek umožňuje dodávat jednotky odpovídající nejvyšším normativním požadavkům, a to díky kombinacím povrchových úprav (žárové zinkování, práškové lakování, nerezové provedení), které odpovídají stupni korozní agresivity atmosféry podle EN a korozní odolnosti dle EN ISO Jednotky do výbušného prostředí Jednotky AeroMaster Cirrus pro použití v prostředí s nebezpečím výbuchu vyhovují směrnicím ATEX 100 (Směrnice Evropského parlamentu a Rady 94/9/ES) a jsou dodávány ve venkovním i vnitřním provedení. Každá jednotka v ATEX provedení je navrhována a kalkulována individuálně, dle konkrétní specifikace výbušného prostředí. Ke každé jednotce je vydáván samostatný certifikát shody. Bezpečnost, kontrolu a testování jednotek v ATEX provedení provádí nezávislá NB 1026/ AO FTZÚ Ostrava Radvanice. Každé zařízení musí být opatřeno štítkem podle konkrétního specifického výbušného prostředí.

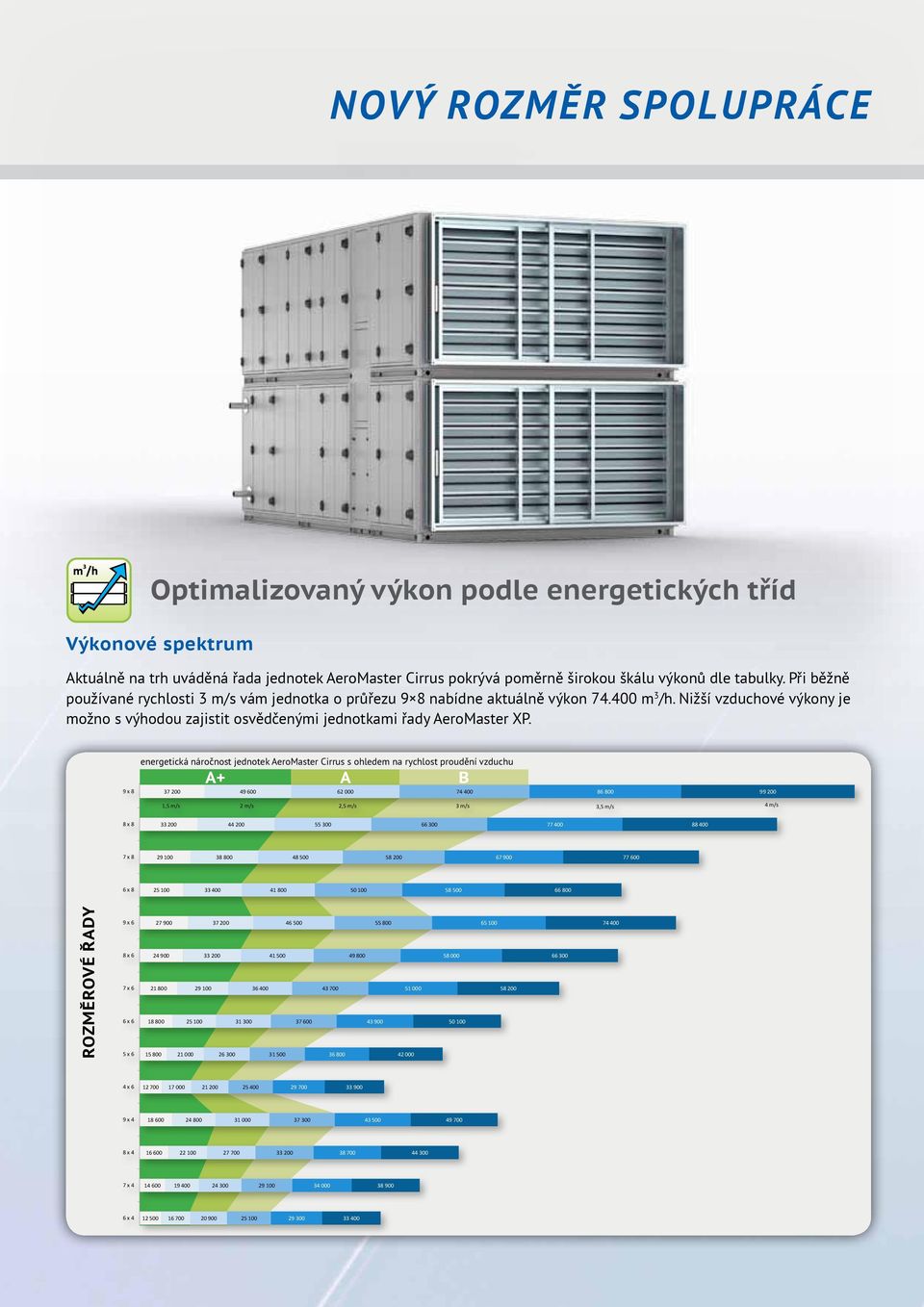

5 Nový rozměr spolupráce Optimalizovaný výkon podle energetických tříd Výkonové spektrum Aktuálně na trh uváděná řada jednotek AeroMaster Cirrus pokrývá poměrně širokou škálu výkonů dle tabulky. Při běžně používané rychlosti 3 m/s vám jednotka o průřezu 9 8 nabídne aktuálně výkon m 3 /h. Nižší vzduchové výkony je možno s výhodou zajistit osvědčenými jednotkami řady AeroMaster XP. 9 x 8 energetická náročnost jednotek AeroMaster Cirrus s ohledem na rychlost proudění vzduchu A+ A B ,5 m/s 2 m/s 2,5 m/s 3 m/s 3,5 m/s 4 m/s 8 x x x ROZMĚROVÉ ŘADY 9 x 6 8 x 6 7 x 6 6 x 6 5 x x x x x x MODULY

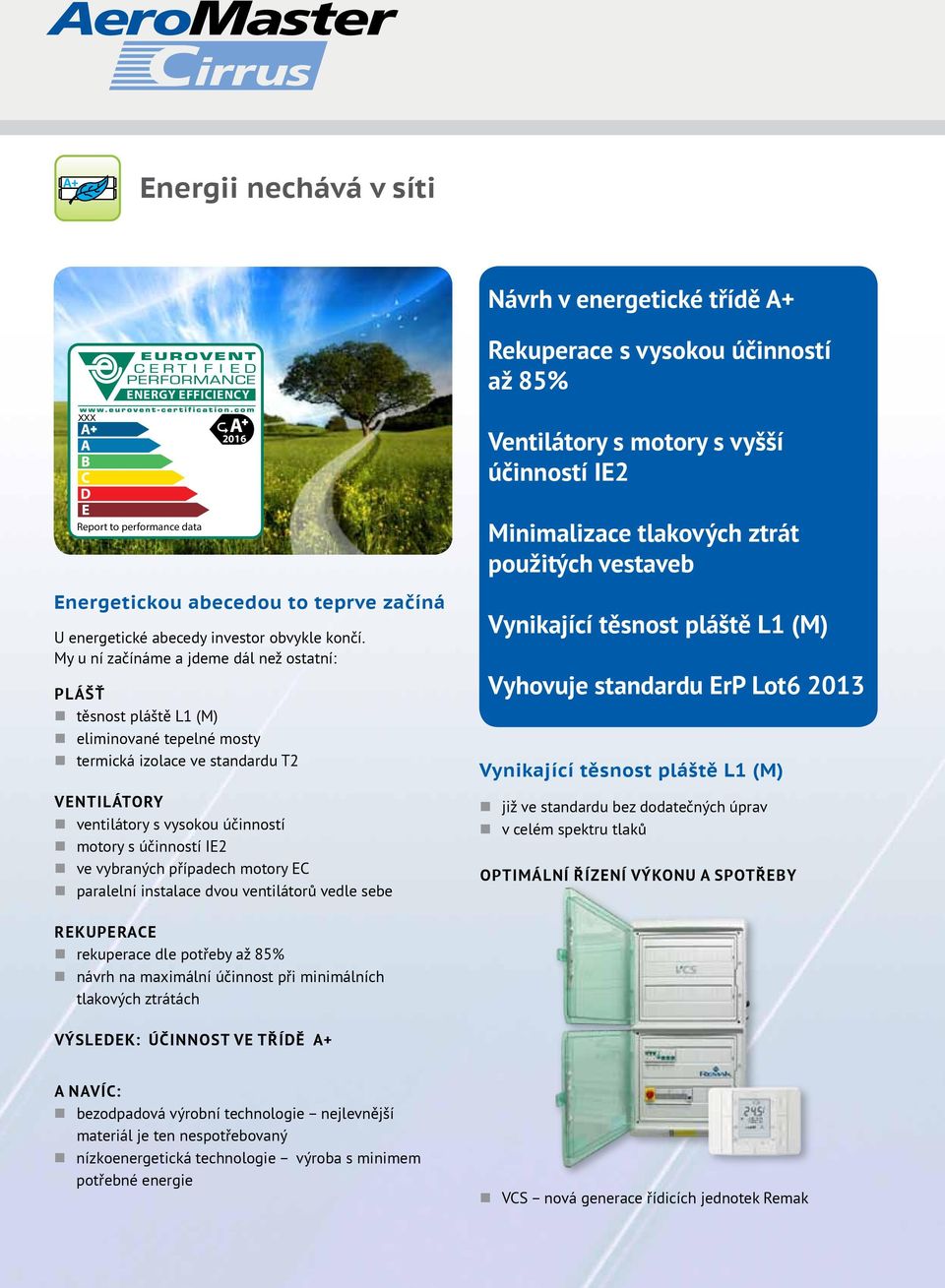

6 Energii nechává v síti Návrh v energetické třídě A+ XXX ENERGY EFFICIENCY 2016 Rekuperace s vysokou účinností až 85% Ventilátory s motory s vyšší účinností IE2 Report to performance data Energetickou abecedou to teprve začíná U energetické abecedy investor obvykle končí. My u ní začínáme a jdeme dál než ostatní: Plášť těsnost pláště L1 (M) eliminované tepelné mosty termická izolace ve standardu T2 Ventilátory ventilátory s vysokou účinností motory s účinností IE2 ve vybraných případech motory EC paralelní instalace dvou ventilátorů vedle sebe Minimalizace tlakových ztrát použitých vestaveb Vynikající těsnost pláště L1 (M) Vyhovuje standardu ErP Lot Vynikající těsnost pláště L1 (M) již ve standardu bez dodatečných úprav v celém spektru tlaků optimální řízení výkonu a spotřeby Rekuperace rekuperace dle potřeby až 85% návrh na maximální účinnost při minimálních tlakových ztrátách Výsledek: účinnost ve třídě A+ A navíc: bezodpadová výrobní technologie nejlevnější materiál je ten nespotřebovaný nízkoenergetická technologie výroba s minimem potřebné energie VCS nová generace řídicích jednotek Remak

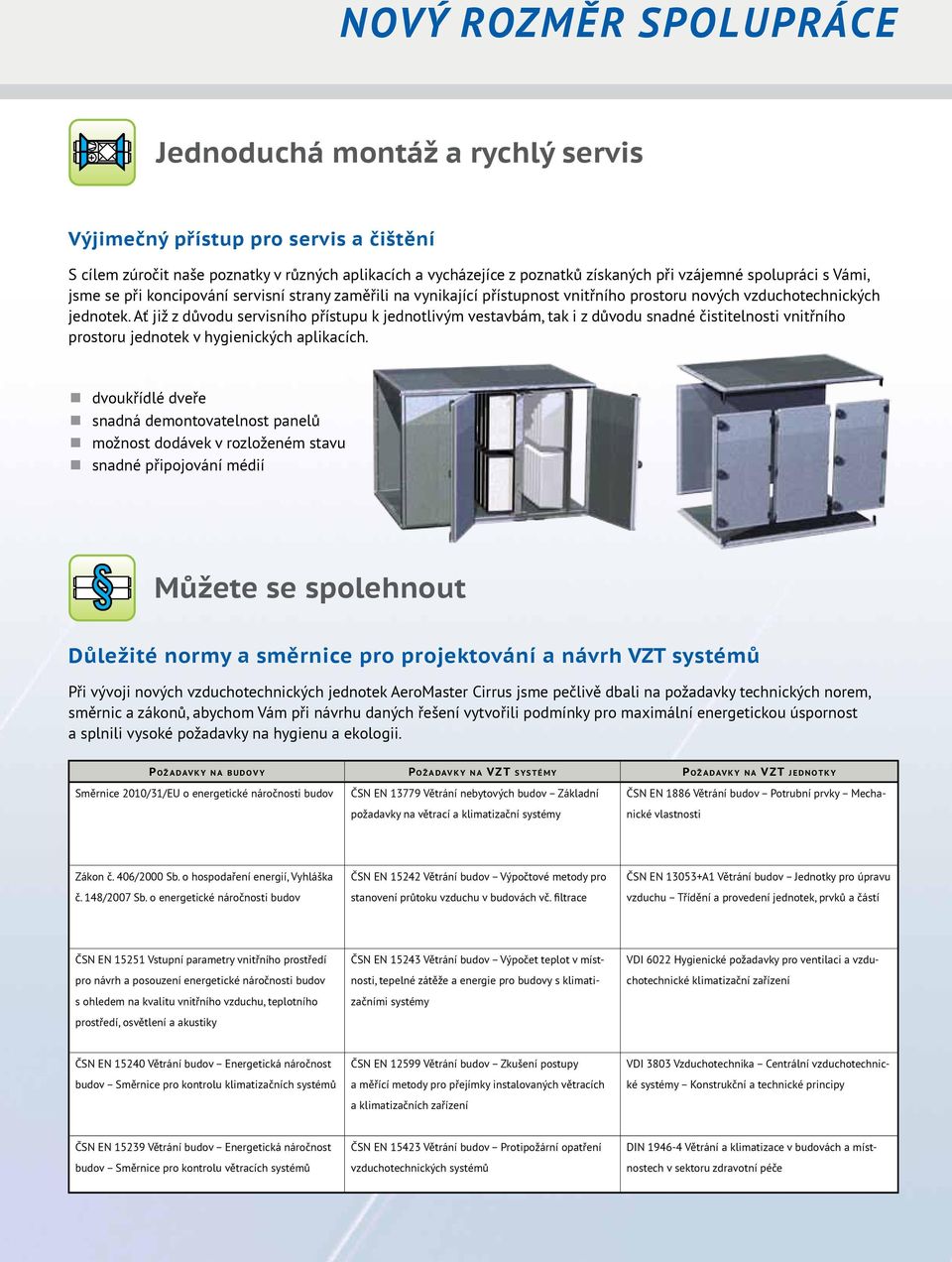

7 Nový rozměr spolupráce Jednoduchá montáž a rychlý servis Výjimečný přístup pro servis a čištění S cílem zúročit naše poznatky v různých aplikacích a vycházejíce z poznatků získaných při vzájemné spolupráci s Vámi, jsme se při koncipování servisní strany zaměřili na vynikající přístupnost vnitřního prostoru nových vzduchotechnických jednotek. Ať již z důvodu servisního přístupu k jednotlivým vestavbám, tak i z důvodu snadné čistitelnosti vnitřního prostoru jednotek v hygienických aplikacích. dvoukřídlé dveře snadná demontovatelnost panelů možnost dodávek v rozloženém stavu snadné připojování médií Můžete se spolehnout Důležité normy a směrnice pro projektování a návrh VZT systémů Při vývoji nových vzduchotechnických jednotek AeroMaster Cirrus jsme pečlivě dbali na požadavky technických norem, směrnic a zákonů, abychom Vám při návrhu daných řešení vytvořili podmínky pro maximální energetickou úspornost a splnili vysoké požadavky na hygienu a ekologii. Pož a dav k y n a b u d ov y Pož a dav k y n a VZT s ys t é m y Pož a dav k y n a VZT j e d n o t k y Směrnice 2010/31/EU o energetické náročnosti budov ČSN EN Větrání nebytových budov Základní požadavky na větrací a klimatizační systémy ČSN EN 1886 Větrání budov Potrubní prvky Mechanické vlastnosti Zákon č. 406/2000 Sb. o hospodaření energií, Vyhláška č. 148/2007 Sb. o energetické náročnosti budov ČSN EN Větrání budov Výpočtové metody pro stanovení průtoku vzduchu v budovách vč. filtrace ČSN EN A1 Větrání budov Jednotky pro úpravu vzduchu Třídění a provedení jednotek, prvků a částí ČSN EN Vstupní parametry vnitřního prostředí pro návrh a posouzení energetické náročnosti budov s ohledem na kvalitu vnitřního vzduchu, teplotního prostředí, osvětlení a akustiky ČSN EN Větrání budov Výpočet teplot v místnosti, tepelné zátěže a energie pro budovy s klimatizačními systémy VDI 6022 Hygienické požadavky pro ventilaci a vzduchotechnické klimatizační zařízení ČSN EN Větrání budov Energetická náročnost budov Směrnice pro kontrolu klimatizačních systémů ČSN EN Větrání budov Zkušení postupy a měřící metody pro přejímky instalovaných větracích a klimatizačních zařízení VDI 3803 Vzduchotechnika Centrální vzduchotechnické systémy Konstrukční a technické principy ČSN EN Větrání budov Energetická náročnost budov Směrnice pro kontrolu větracích systémů ČSN EN Větrání budov Protipožární opatření vzduchotechnických systémů DIN Větrání a klimatizace v budovách a místnostech v sektoru zdravotní péče

8 Nový rozměr spolupráce Kreativní řešení pláště Vyrábíme řešení Detailně známe všechny specifické požadavky platné pro různé typy instalací a máme pro ně řešení: Střih na míru Optimalizovaný výkon podle energetických tříd Průmysl Čisté prostory Energii nechává v síti Jednoduchá montáž a rychlý servis Hotely a restaurace Školství Můžete se spolehnout Administrativa Obchodní centra Kultura a sport Váš prodejce: REMAK a.s. Zuberská 2601, Rožnov pod Radhoštěm tel.: , fax: ISO R Výrobce si vyhrazuje právo změny bez předchozího upozornění.
