1 Širokoúhlý LCD displej řady U

2 ii

3 OBSAH BEZPEČNOSTNÍ INFORMACE Osvědčení FCC...v TCO...v WEEE...vi ZÁSADY Upozornění... vii Upozornění pro umisťování... vii Upozornění pro používání... viii Čištění a údržba... viii Poznámky k displeji LCD...ix Přeprava displeje LCD...x KAPITOLA 1: POPIS VÝROBKU 1.1 Obsah balení Instalace Instalace podstavce Úprava náklonu Nástěnná montáž Ovládací tlačítka Přehled Pohled zepředu Boční pohled Zadní pohled KAPITOLA 2: PŘIPOJENÍ 2.1 Připojení střídavého proudu Připojení zdrojových vstupních signálů Připojení zvukových zařízení Připojení zařízení USB KAPITOLA 3: NABÍDKA NA OBRAZOVCE 3.1 Použití nabídky na obrazovce Přehled nabídky na obrazovce KAPITOLA 4: NASTAVENÍ DISPLEJE LCD 4.1 Nastavení jasu Nastavení barev Nastavení obrazu Nastavení obrazu (VGA) Nastavení obrazu (HDMI s InfoFrame) Nastavení OSD Nastavení zvuku iii

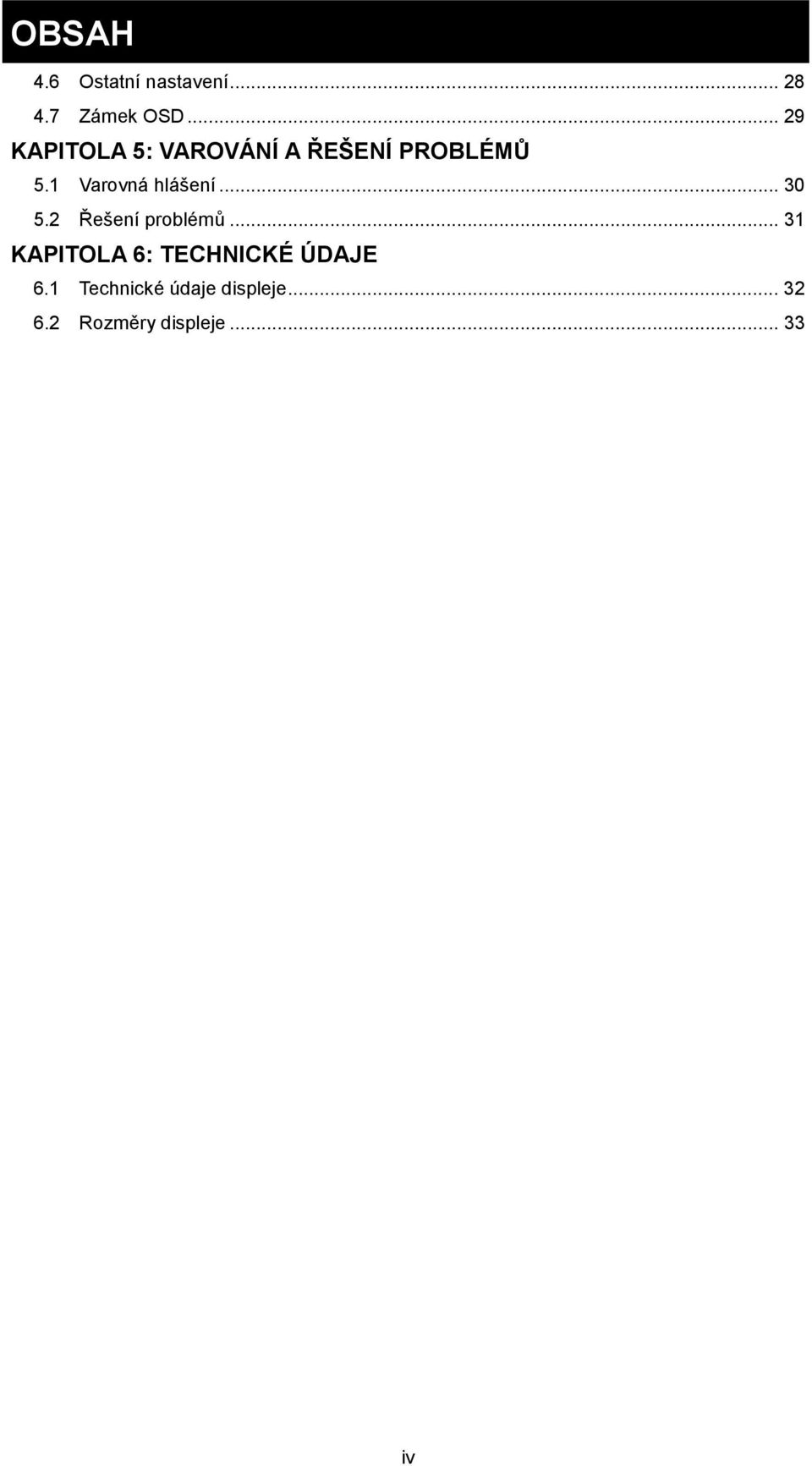

4 OBSAH 4.6 Ostatní nastavení Zámek OSD KAPITOLA 5: VAROVÁNÍ A ŘEŠENÍ PROBLÉMŮ 5.1 Varovná hlášení Řešení problémů KAPITOLA 6: TECHNICKÉ ÚDAJE 6.1 Technické údaje displeje Rozměry displeje iv

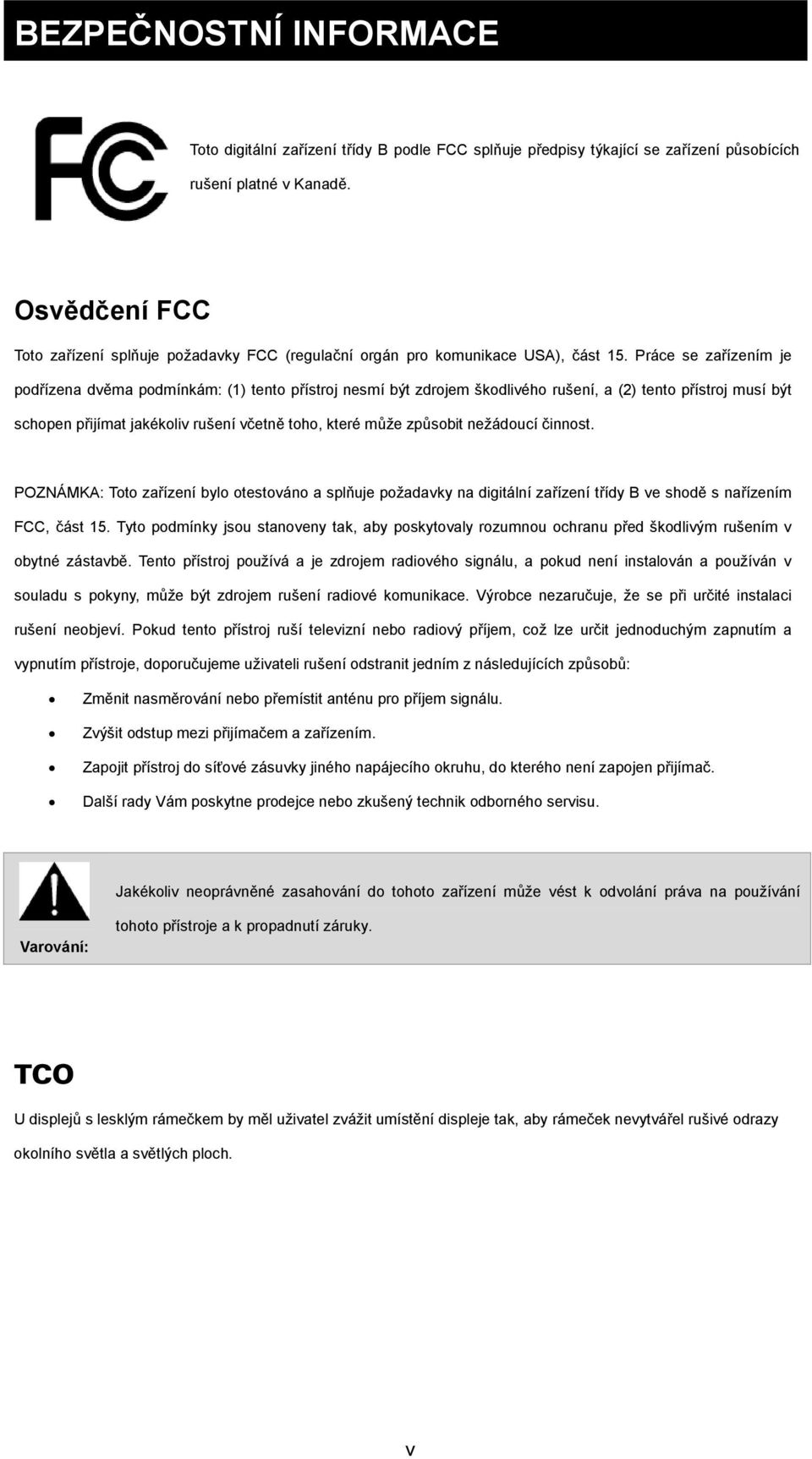

5 BEZPEČNOSTNÍ INFORMACE Toto digitální zařízení třídy B podle FCC splňuje předpisy týkající se zařízení působících rušení platné v Kanadě. Osvědčení FCC Toto zařízení splňuje požadavky FCC (regulační orgán pro komunikace USA), část 15. Práce se zařízením je podřízena dvěma podmínkám: (1) tento přístroj nesmí být zdrojem škodlivého rušení, a (2) tento přístroj musí být schopen přijímat jakékoliv rušení včetně toho, které může způsobit nežádoucí činnost. POZNÁMKA: Toto zařízení bylo otestováno a splňuje požadavky na digitální zařízení třídy B ve shodě s nařízením FCC, část 15. Tyto podmínky jsou stanoveny tak, aby poskytovaly rozumnou ochranu před škodlivým rušením v obytné zástavbě. Tento přístroj používá a je zdrojem radiového signálu, a pokud není instalován a používán v souladu s pokyny, může být zdrojem rušení radiové komunikace. Výrobce nezaručuje, že se při určité instalaci rušení neobjeví. Pokud tento přístroj ruší televizní nebo radiový příjem, což lze určit jednoduchým zapnutím a vypnutím přístroje, doporučujeme uživateli rušení odstranit jedním z následujících způsobů: Změnit nasměrování nebo přemístit anténu pro příjem signálu. Zvýšit odstup mezi přijímačem a zařízením. Zapojit přístroj do síťové zásuvky jiného napájecího okruhu, do kterého není zapojen přijímač. Další rady Vám poskytne prodejce nebo zkušený technik odborného servisu. Jakékoliv neoprávněné zasahování do tohoto zařízení může vést k odvolání práva na používání Varování: tohoto přístroje a k propadnutí záruky. TCO U displejů s lesklým rámečkem by měl uživatel zvážit umístění displeje tak, aby rámeček nevytvářel rušivé odrazy okolního světla a světlých ploch. v

6 BEZPEČNOSTNÍ POKYNY INFORMACE WEEE Informace pro uživatele v zemích Evropské unie Tento symbol na výrobku nebo na balení znamená, že výrobek musí být likvidován jiným způsobem než běžný domácí odpad. Nezapomeňte, že byste v rámci šetření přírodních zdrojů měli likvidovat elektronické výrobky prostřednictvím recyklačních center. Každá země Evropské unie by měla mít sběrny pro recyklaci elektrických a elektronických výrobků. Informace o recyklačních centrech v místech Vašeho bydliště Vám podá příslušný odbor zabývající se organizací sběru odpadu nebo prodejce, u kterého jste produkt koupili. vi

7 ZÁSADY ZÁSADY UPOZORNĚNÍ RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM NEOTEVÍREJTE Symboly používané v tomto návodu Tento symbol upozorňuje na potenciální riziko, které by mohlo vést k poranění osob nebo poškození výrobku. Tento symbol označuje důležité provozní a servisní informace. Upozornění Před použitím displeje LCD si pečlivě přečtěte tento návod k obsluze a ponechejte si jej pro budoucí potřebu. Technické údaje výrobku a další informace uvedené v tomto návodu k obsluze jsou pouze informativní. Veškeré informace se mohou změnit bez předchozího upozornění. Aktualizovaný obsah si můžete stáhnout z našich webových stránek Registraci lze provést online na adrese K zajištění ochrany svých spotřebitelných práv neodstraňuje z displeje LCD žádné nálepky. V opačném případě mohou vzniknout problémy při určování záruční doby. Upozornění pro umisťování Neumisťujte displej LCD v blízkosti zdrojů tepla, jako jsou ohřívače, větrací otvory nebo přímé sluneční záření. Nezakrývejte ani neblokujte větrací otvory ve skříni. Displej LCD instalujte na stabilní plochu. Neumisťujte displej LCD na místo, kde by mohl být vystaven vibracím nebo nárazům. Displej LCD instalujte na dobře větraném místě. Nepoužívejte displej LCD ve venkovních prostorách. Nepoužívejte displej LCD v prašném nebo vlhkém prostředí. Zabraňte průniku kapalin nebo ostrých předmětů do displeje LCD přes větrací otvory. V opačném případě může dojít k požáru, úrazu elektrickým proudem nebo poškození displeje LCD. vii

8 BEZPEČNOSTNÍ ZÁSADY POKYNY Upozornění pro používání Používejte pouze napájecí kabel dodaný s displejem LCD. V blízkosti displeje LCD musí být k dispozici snadno přístupná síťová zásuvka. Pokud je pro displej LCD použit prodlužovací kabel, dbejte, aby celkový odběr proudu zařízení připojených k síťové zásuvce nepřekračoval stanovený jmenovitý proud. Nepokládejte žádné předměty na napájecí kabel. Neumisťujte displej LCD tam, kde by mohly osoby šlápnout na napájecí kabel. Nebude-li displej LCD delší dobu používán, odpojte napájecí kabel od síťové zásuvky. Při odpojování napájecího kabelu uchopte a tahejte za zástrčku. Netahejte za kabel. V opačném případě může dojít k požáru nebo úrazu elektrickým proudem. Neodpojujte napájecí kabel ani se jej nedotýkejte mokrýma rukama. VAROVÁNÍ: V následujících případech odpojte napájecí kabel od síťové zásuvky a obraťte se na kvalifikovaného servisního technika: Dojde-li k poškození napájecího kabelu. Pokud displej LCD upadl nebo je poškozena jeho skříň. Vychází-li z displeje LCD kouř nebo vydává zřetelný zápach. Čištění a údržba Displej LCD obsahuje Optické sklo NeoV. Povrch skla a skříně čistěte měkkou tkaninou mírně navlhčenou ve slabém roztoku čisticího prostředku. Nepřejíždějte po povrchu skla ani se jej nedotýkejte ostrými nebo hrubými předměty, jako je pero nebo šroubovák. Mohli byste poškrábat povrch skla. Servis displeje LCD neprovádějte vlastními silami. Obraťte se na kvalifikovaný servisní personál. Při otevření nebo odejmutí krytů můžete být vystaveni nebezpečnému napětí nebo jinými rizikům. viii

9 BEZPEČNOSTNÍ ZÁSADY POKYNY Poznámky k displeji LCD K zajištění stabilního světelného výkonu se doporučuje používat nízké nastavení jasu. S ohledem na životnost lampy je normální, že se s časem může snižovat jas displeje LCD. Při dlouhodobém zobrazování statického obrazu může na displeji LCD vzniknout otisk takového obrazu. Tento jev se označuje jako zachycení nebo vypálení obrazu. Chcete-li tomuto jevu předejít, proveďte jedno z následujících opatření: Nastavte displej LCD tak, aby se po několika minutách nečinnosti vypnul. Používejte spořič obrazovky s pohyblivou grafikou nebo prázdným bílým obrazem. Pravidelně měňte tapety pracovní plochy. Nastavte displej LCD na nízkou úroveň jasu. Pokud systém nepoužíváte, vypněte displej LCD. Kroky v případě vypálení obrazu na displeji LCD: Vypněte monitor na další dobu. Může být zapotřebí několika hodin nebo několika dnů. Aktivujte spořič obrazovky a nechejte jej delší dobu běžet. Použijte černý a bílý obraz a nechejte jej zobrazený po delší dobu. Přesunete-li displej LCD z jedné místnosti do druhé nebo pokud dojde k prudkému zvýšení teploty prostředí, může na vnějším nebo vnitřním povrchu skla dojít ke kondenzaci vlhkosti. V takovém případě displej LCD nezapínejte, dokud kondenzace nezmizí. Ve vlhkých klimatických podmínkách je běžné, že se vnitřní povrch skla displeje LCD zamlží. Zamlžení zmizí za několik dnů nebo po ustálení počasí. Uvnitř displeje LCD se nachází miliony miniaturních tranzistorů. Je normální, že dojde k poškození několika tranzistorů a vzniku vadných bodů. Tato skutečnost je přijatelná a nepovažuje se za poruchu. ix

10 BEZPEČNOSTNÍ ZÁSADY POKYNY Přeprava displeje LCD Chcete-li displej LCD odeslat k opravě, umístěte jej do původního obalu. 1. Demontujte podstavec. Položte displej LCD čelní stranou dolů na ručník nebo tkaninu. Uchopte podstavec oběma rukama. Oběma palci zatlačte dvě zajišťovací svorky nahoru a uvolněte zámek. Zatažením podstavec odpojte. 2. Vložte displej LCD do původního plastového obalu. 3. Na oba boky displeje LCD nasaďte ochranné pěnové panely. 4. Uložte displej LCD do krabice čelní stranou dolů. 5. Položte čelní stranu podstavce na označený otvor na horní straně pěnového panelu. 6. Uložte všechny ostatní díly na příslušné místo (je-li to nutné). 7. Uzavřete krabici a přelepte ji páskou. Poznámka: Doporučujeme použít původní přepravní krabici. Při balení opatrně umístěte displej LCD do krabice. Zabraňte dotyku libovolného předmětu se skleněným panelem. x

11 KAPITOLA 1: POPIS VÝROBKU KAPITOLA 1: POPIS VÝROBKU 1.1 Obsah balení Při vybalování zkontrolujte, zda jste obdrželi následující díly. Pokud jakýkoliv díl chybí nebo je poškozen, obraťte se na prodejce. Displej LCD Podstavec Signální kabel s 15kolíkovým konektorem D-Sub Napájecí kabel Disk CD-ROM Audiokabel Poznámka: Výše uvedené obrázky jsou pouze informativní. Vzhled skutečných dílů se může mírně lišit. 11

12 BEZPEČNOSTNÍ POPIS VÝROBKU POKYNY 1.2 Instalace Instalace podstavce 1. Položte podstavec na rovný povrch. 2. Připevněte displej LCD k podstavci. Uchopte displej LCD na stranách. Upevněte displej LCD zajištěním 3stranných upevňovacích svorek k podstavci. Sklopením displej LCD vyrovnejte s podstavcem, dokud nedojde k zaklapnutí všech upevňovacích svorek Úprava náklonu K zajištění pohodlného sledování lze displej LCD sklápět pod 0-20 úhlem 20. Přidržte podstavec jednou rukou a druhou rukou nastavte displej LCD na požadovaný úhel. 12

13 BEZPEČNOSTNÍ POPIS VÝROBKU POKYNY Nástěnná montáž Chcete-li displej LCD umístit na stěnu, postupujte takto: 1. Demontujte podstavec. Viz strana x. 2. Demontujte montážní prvek podstavce. Položte displej LCD čelní stranou dolů na ručník nebo tkaninu. Odšroubujte dva šrouby upevňující montážní prvek k displeji LCD. Posunutím dolů montážní prvek odpojte. 3. Namontujte displej LCD na stěnu. Zašroubujte montážní konzolu do otvorů VESA na zadní straně displeje LCD. Poznámka: Proveďte vhodná opatření, aby v případě zemětřesení nebo jiných katastrof nedošlo k upadnutí displeje LCD a možnému poranění nebo poškození displeje. Používejte pouze soupravu pro nástěnnou montáž 100 x 100 mm doporučenou společností AG Neovo. Všechny soupravy pro nástěnnou montáž AG Neovo splňují požadavky normy VESA. Displej LCD upevněte na odolnou stěnu s nosností odpovídající hmotnosti displeje. Při nástěnné montáži displeje LCD jej doporučujeme uvést do polohy bez náklonu směrem dolů. 13

14 BEZPEČNOSTNÍ POPIS VÝROBKU POKYNY 1.3 Ovládací tlačítka Tlačítko Indikátor LED Popis Dioda LED svítí zeleně při normálním provozu. Je-li displej v pohotovostním režimu, Tlačítka nahoru / dolů Tlačítko vlevo / vpravo Tlačítko Auto svítí žlutě. Zapnutí/vypnutí Displej se zapíná jedním stisknutím tohoto tlačítka. Dalším stisknutím se displej vypíná. Poznámka: Stisknutím tlačítka napájení se odběr elektrického proudu nepřerušuje úplně. Chcete-li kompletně přerušit odběr proudu (0 W), stiskněte spínač napájení na zadní straně displeje LCD. Viz strana 16. Nabídka na obrazovce (OSD) Stisknutím vyvoláte nabídku na obrazovce. Při otevřené nabídce na obrazovce Slouží k procházení položkami nabídky. Lišta hlasitosti Stisknutím vyvoláte lištu hlasitosti. Stiskem tlačítka se hlasitost zvyšuje, zatímco stiskem se snižuje. Při otevřené nabídce na obrazovce Slouží k výběru a úpravě nastavení. Poznámka: Pokud při úpravách hlasitosti nebo nastavení nabídky stisknete a přidržíte tlačítko, mění se hodnoty spojitě. Automatické nastavení (k dispozici pouze pro vstup VGA) Stisknutím tohoto tlačítka se provede automatické nastavení. Tato funkce automaticky nastaví displej LCD na optimální hodnoty včetně vodorovné polohy, svislé polohy, takt a fáze. Při aktivaci automatického nastavení se na obrazovce zobrazí hlášení. Jakmile hlášení zmizí, je postup automatického nastavení dokončen. POZNÁMKA: Při automatickém nastavení se bude obraz po několik sekund mírně třást. Funkci automatického nastavení doporučujeme použít při prvním spuštění displeje LCD nebo po změně jeho rozlišení či frekvence. Při otevřené nabídce na obrazovce Slouží k zavření nabídky na obrazovce nebo opuštění podnabídky. Při nastavování hlasitosti Slouží k zavření lišty hlasitosti. 14

15 BEZPEČNOSTNÍ POPIS VÝROBKU POKYNY 1.4 Přehled Pohled zepředu Obrazovka displeje Obrazovka displeje LCD je chráněna Optické sklo NeoV. Ovládací tlačítka Funkce tlačítka se provádí jeho stisknutím. Podrobnější informace o jednotlivých tlačítcích viz strana Boční pohled Konektor sluchátek Slouží k připojení sluchátek. Viz strana 19. Zásuvka USB Slouží k připojení zařízení USB. Viz strana

16 BEZPEČNOSTNÍ POPIS VÝROBKU POKYNY Zadní pohled Vstup napájení (AC) Slouží k připojení napájecího kabelu. Konektor HDMI Slouží k připojení kabelu HDMI pro digitální vstupní signál. Konektor DVI Použijte k připojení kabelu DVI pro vstup digitálního signálu. Konektor VGA Tento konektor slouží k připojení kabelu VGA pro analogový vstupní signál. Zvukový konektor Slouží k připojení audiokabelu pro vstup zvuku. Zásuvka mini USB Slouží k připojení zařízení USB. Viz strana 19. Zásuvka bezpečnostního zámku Kensington Slouží k fyzickému zajištění systému jako prevence odcizení. Zámek se prodává samostatně. Obraťte se na prodejce. 16

17 KAPITOL A 2: PŘIPOJENÍ KAPITOLA 2: PŘIPOJENÍ UPOZORNĚNÍ: Před prováděním libovolných připojení se přesvědčte, že displej LCD není připojen k síťové zásuvce. Připojování kabelů při zapnutém napájení může způsobit úder elektrickým proudem nebo poranění. 2.1 Připojení střídavého proudu 1. Připojte napájecí kabel do vstupní zásuvky napájení na zadní straně displeje LCD. 2. Zapojte zástrčku do síťové zásuvky nebo ke zdroji napájení. 3. Přepněte spínač napájení do polohy ON (ZAP). Poznámka: Před použitím displeje LCD se přesvědčte, zda je spínač napájení v poloze zapnuto. UPOZORNĚNÍ: Při odpojování napájecího kabelu držte kabel za zástrčku. Nikdy netahejte za samotný kabel. 17

18 BEZPEČNOSTNÍ PŘIPOJENÍ POKYNY 2.2 Připojení zdrojových vstupních signálů Zdrojové vstupní signály lze připojit pomocí následujících kabelů: VGA Připojte jeden konec kabelu s 15kolíkovým konektorem D-sub ke konektoru VGA na displeji LCD a druhý konec tohoto kabelu připojte ke konektoru D-sub na počítači. DVI Připojte jeden konec kabelu DVI ke konektoru DVI displeje LCD a druhý konec ke konektoru DVI počítače. HDMI Připojte jeden konec kabelu HDMI ke konektoru HDMI displeje LCD a druhý konec ke konektoru HDMI zařízení. 18

19 BEZPEČNOSTNÍ PŘIPOJENÍ POKYNY 2.3 Připojení zvukových zařízení 1. Připojte jeden konec audiokabelu ke zvukovému konektoru na zadní straně displeje LCD a druhý konec k výstupnímu zvukovému konektoru počítače. 2. Připojte sluchátka ke konektoru sluchátek na levé straně displeje LCD. 2.4 Připojení zařízení USB 1. Připojte kabel mini USB k zásuvce mini USB na zadní straně displeje a druhý konec kabelu k zásuvce USB počítače. 2. Zařízení USB, například klávesnici nebo digitální fotoaparát, připojte do portu USB na levé straně displeje. Poznámka: Před připojováním zařízení USB k portu USB na levé straně displeje LCD nezapomeňte nejdříve připojit počítač k displeji LCD prostřednictvím portu mini USB na zadní straně displeje. Použitelnost zařízení USB může být ovlivněna délkou kabelu USB, vzdáleností připojovaného zařízení nebo počtem prodlužovacích kabelů. 19

20 KAPITOLA 3: NABÍDKA NA OBRAZOVCE KAPITOLA 3: NABÍDKA NA OBRAZOVCE 3.1 Použití nabídky na obrazovce 1. Okno nabídky na obrazovce vyvoláte stisknutím tlačítka nebo. Hlavní nabídka Podnabídka NASTAVENÍ OBRAZU je deaktivováno a zobrazeno šedě během vstupu DVI a HDMI (bez InfroFrame). Navigační okno 2. Stisknutím tlačítka nebo vyberte nabídku. Vybraná nabídka se označí šedě a napravo se otevře příslušná podnabídka. 3. Do podnabídky přejděte stisknutím tlačítka. Položka označená symbolem (oranžová šipka) představuje aktivní podnabídku. 4. Stisknutím tlačítka nebo proveďte úpravu nastavení. 5. Chcete-li podnabídku opustit, stiskněte. 6. Okno nabídky na obrazovce uzavřete opětovným stisknutím. Poznámka: Jsou-li provedeny úpravy nastavení, všechny změny se uloží, pokud uživatel provede následující: Přejde do jiné nabídky Uzavře nabídku na obrazovce Počká, dokud nezmizí nabídka na obrazovce 20

21 BEZPEČNOSTNÍ NABÍDKA NA OBRAZOVCE POKYNY 3.2 Přehled nabídky na obrazovce Hlavní nabídka Podnabídka Odkaz Jas Jas Kontrast Viz strana 22. Nastavení barev Teplota barev Viz strana 23. Ostrost Nastavení obrazu * (pro vstup VGA) Nastavení obrazu * (pro vstup HDMI s InfoFrame) Nastavení OSD Nastavení zvuku Fáze Clock (Hodiny) Vodorovná poloha Svislá poloha Ostrost Sytost Odstín Přeskenovat Průhlednost Vodorovná poloha Svislá poloha Časovač OSD Hlasitost Zvuk DDC/CI Režim ** Viz strana 24. Viz strana 25. Viz strana 26. Viz strana 27. Viz strana 28. Ostatní nastavení DCR Viz strana 28. Výběr vstupu Jazyk Informace Výchozí VGA DVI HDMI EN / FR / DE / ES / IT / Py/ RO / PL / CS / NL / 繁 中 / 简 中 Informace o nastaveních Aktivuje všechna výchozí nastavení s výjimkou jazyka. Viz strana 28. Přepíná zdroj vstupu, pokud jsou připojeny dva vstupní signály. Slouží k výběru jazyka OSD. Zobrazuje informace o vstupu, rozlišení, vodorovné frekvenci, svislé frekvenci, režimu časování a verzi firmwaru. * Nastavení obrazu je k dispozici, když je vstupní signál VGA nebo HDMI s InfoFrame. ** Podnabídka Režim je k dispozici pouze u následujících rozlišení: 640 x 350, 720 x 350, 640 x 400 a 720 x

22 KAPITOL A 4: N ASTAVENÍ D ISPL EJE LCD KAPITOLA 4: NASTAVENÍ DISPLEJE LCD 4.1 Nastavení jasu Poznámka: Při úpravě hodnoty nastavení v každé podnabídce se současně mění nastavení displeje LCD. 1. Okno nabídky na obrazovce vyvoláte stisknutím tlačítka nebo. 2. Vyberte nabídku BRIGHTNESS (Jas) a stiskněte tlačítko. 3. Stisknutím tlačítka nebo vyberte možnost. Položka Funkce Činnost Rozsah Jas Upravuje jas obrazu na obrazovce. Kontrast Upravuje rozdíl mezi tmavými a světlými úrovněmi. Stisknutím tlačítka nebo proveďte úpravu hodnoty. 0 až

23 BEZPEČNOSTNÍ NASTAVENÍ DISPLEJE POKYNY LCD 4.2 Nastavení barev Poznámka: Funkce AUTOMATICKÁ BARVA je k dispozici pouze ve vstupu VGA. Během vstupu DVI a HDMI je funkce AUTOMATICKÁ BARVA deaktivována a zobrazena šedě. Při úpravě hodnoty nastavení v každé podnabídce se současně mění nastavení displeje LCD. 1. Okno nabídky na obrazovce vyvoláte stisknutím tlačítka nebo. 2. Vyberte nabídku Nastavení barev a stiskněte tlačítko. 3. Stisknutím tlačítka nebo vyberte možnost. Položka Funkce Činnost Hodnota Teplota barev Nabízí několik možností nastavení barev. Stisknutím tlačítek nebo vyberte nastavení. Potom stisknutím tlačítka aktivujte volbu. 6500K, 5400K, 9300K, AUTOMATICKÁ BARVA, Vlastní Teplotu barev lze nastavit na: 6500K Výchozí teplota barev, která se běžně používá za normálních podmínek osvětlení. 5400K Pro teplejší barvy se používá načervenalý odstín. 9300K Pro chladnější barvy se používá namodralý odstín. AUTOMATICKÁ BARVA Ovládá vyvážení bílé a automaticky upravuje nastavení barev. Vlastní Toto nastavení umožňuje uživatelům nastavit vlastní teplotu barev úpravou hodnot R, G, B podle svých představ. 1. Vyberte možnost Vlastní a stiskněte. 2. Stisknutím tlačítka nebo vyberte jednu z možností R, G, nebo B. 3. Stisknutím tlačítka nebo upravte hodnotu v rozmezí Poznámka: Chcete-li nastavit výchozí teplotu barev 6500K, stiskněte Výchozí. 23

24 BEZPEČNOSTNÍ NASTAVENÍ DISPLEJE POKYNY LCD 4.3 Nastavení obrazu Poznámka: Nabídka NASTAVENÍ OBRAZU je k dispozici pouze ve vstupu VGA a HDMI (s InfoFrame). Parametry se liší v závislosti na vstupním signálu a typu zařízení připojeného prostřednictvím rozhraní HDMI. Při úpravě hodnoty nastavení v každé podnabídce se současně mění nastavení displeje LCD Nastavení obrazu (VGA) 1. Okno nabídky na obrazovce vyvoláte stisknutím tlačítka nebo. 2. Vyberte nabídku Nastavení obrazu a stiskněte tlačítko. 3. Stisknutím tlačítka nebo vyberte možnost. Položka Funkce Činnost Rozsah Ostrost Fáze Upravuje jasnost a zaostření obrazu na obrazovce. Nastavuje fázové časování k synchronizaci s obrazovým Stisknutím tlačítka nebo proveďte úpravu hodnoty. Hodnoty se zvětšují / zmenšují v kroku po 1. signálem. 0 až 100 Hodiny H. Position (Vodorovná poloha) V. Position (Svislá poloha) Nastavuje frekvenční časování k synchronizaci s obrazovým signálem. Přesunuje obraz vlevo nebo vpravo. Přesunuje obraz nahoru nebo dolů. Stisknutím tlačítka nebo proveďte úpravu hodnoty. 24

25 BEZPEČNOSTNÍ NASTAVENÍ DISPLEJE POKYNY LCD Nastavení obrazu (HDMI s InfoFrame) Některá zařízení, například přehrávače DVD nebo fotoaparáty, odesílají signály prostřednictvím rozhraní HDMI s InfoFrame. InfoFrame obsahuje údaje o poměru stran, režimu přeskenování nebo podskenování a nastavení barev. Poznámka: Nabídka NASTAVENÍ OBRAZU je automaticky aktivována, když LCD displej přijímá data s InfoFrame. 1. Stisknutím tlačítek nebo vyvolejte okno OSD. 2. Vyberte nabídku NASTAVENÍ OBRAZU a potom stiskněte tlačítko. 3. Stisknutím tlačítek nebo vyberte některou volbu. Položka Funkce Činnost Rozsah Ostrost Sytost Odstín Upravuje jasnosti a zaostření obrazu na obrazovce. Upravuje sytost barev. Upravuje odstín barev. Stisknutím tlačítka nebo proveďte úpravu hodnoty. 0 až 100 Přeskenovat Slouží k nastavení poměru obrazu Stisknutím tlačítka nebo na obrazovce. proveďte úpravu Poměr stran lze nastavit na: hodnoty. ZAP, VYP ZAPNUTO Poměr stran se zvýší o 2,5 %. VYPNUTO Poměr stran se vrátí na výchozí velikost. 25

26 BEZPEČNOSTNÍ NASTAVENÍ DISPLEJE POKYNY LCD 4.4 Nastavení OSD Nabídka Nastavení OSD určuje způsob zobrazení okna nabídky na obrazovce (OSD). Poznámka: Při úpravě hodnoty nastavení v každé podnabídce se současně mění nastavení displeje LCD. 1. Okno nabídky na obrazovce vyvoláte stisknutím tlačítka nebo. 2. Vyberte nabídku Nastavení OSD a stiskněte tlačítko. 3. Stisknutím tlačítka nebo vyberte možnost. Položka Funkce Činnost Rozsah Průhlednost Nastavuje úroveň průhlednosti okna H. Position (Vodorovná poloha) V. Position (Svislá nabídky na obrazovce. Přesunuje okno OSD doleva nebo doprava. Přesunuje okno OSD nahoru nebo Stisknutím tlačítka nebo proveďte úpravu hodnoty. 0 až 100 poloha) dolů. Časovač OSD Nastavuje časový v sekundách, po Stisknutím tlačítka nebo který se bude zobrazovat okno OSD proveďte úpravu a lišta hlasitosti. Po uplynutí času hodnoty. Hodnoty se 5 až 100 okno OSD nebo lišta hlasitosti zvětšují a zmenšují v kroku automaticky zmizí. po 5 sekundách. 26

27 BEZPEČNOSTNÍ NASTAVENÍ DISPLEJE POKYNY LCD 4.5 Nastavení zvuku 1. Okno nabídky na obrazovce vyvoláte stisknutím tlačítka nebo. 2. Vyberte nabídku AUDIO SETTING (Nastavení zvuku) a stiskněte tlačítko. 3. Stisknutím tlačítka nebo vyberte možnost. Položka Funkce Činnost Rozsah Hlasitost Upravuje úroveň hlasitosti vestavěného reproduktoru. Stisknutím tlačítka nebo proveďte úpravu hodnoty. 0 až 100 Zvuk Zapíná a vypíná reproduktor. Stisknutím tlačítka nebo nastavte zapnutí či vypnutí. ZAP, VYP Poznámka: Zvuk je při úpravě hlasitosti automaticky nastaven na ZAP, i když je zvuk nastaven na VYP. 27

28 BEZPEČNOSTNÍ NASTAVENÍ DISPLEJE POKYNY LCD 4.6 Ostatní nastavení 1. Okno nabídky na obrazovce vyvoláte stisknutím tlačítka nebo. 2. Vyberte nabídku Ostatní nastavení a stiskněte tlačítko. 3. Stisknutím tlačítka nebo vyberte možnost. Položka Funkce Činnost Rozsah DDC / CI (Datový kanál displeje / Příkazové rozhraní) Slouží k přenosu technických Stisknutím tlačítka nebo nastavte zapnutí či vypnutí. parametrů displeje LCD do grafické ZAP, VYP karty. Je-li aktivní, zajišťuje správnou konfiguraci a umožňuje automatické nastavení jasu a barev. Režim Nastavuje aktuální režim pro lepší Stisknutím tlačítka nebo TEXT, Grafika zobrazení obrazu. vyberte TEXT nebo Grafika. K dosažení optimální funkce vyberte: TEXT Tento režim je vhodný pro zobrazování textových dokumentů s rozlišením 720 x 400 nebo 720 x 350. GRAPH Grafický režim je vhodný pro zobrazování grafických dat při rozlišení 640 x 350 nebo 640 x 400. Poznámka: Nabídka Režim je k dispozici pouze při výběru jednoho z následujících rozlišení: DCR 640 x x 350 (Dynamický poměr kontrastu) 640 x x 400 Stisknutím tlačítek nebo Slouží k dynamické úpravě podsvětlení pro zobrazení tmavších vyberte ZAPNUTO nebo VYPNUTO. ZAP, VYP obrazů s lepšími úrovněmi černé. Recall (Výchozí) Slouží k aktivaci všech výchozích Výchozí nastavení obnovíte - nastavení s výjimkou jazyka. stisknutím tlačítka. 28

29 BEZPEČNOSTNÍ NASTAVENÍ DISPLEJE POKYNY LCD 4.7 Zámek OSD Zámek OSD slouží k ochraně nastavení před neoprávněnými úpravami a před nechtěným použitím ovládacích tlačítek. Chcete-li uzamknout OSD, stiskněte a přidržte tlačítka (uvedená v tabulce níže) po dobu 5 sekund nebo dokud se nezobrazí hlášení neaktivní.. Je-li nabídka na obrazovce uzamčena, jsou všechna ovládací tlačítka Typ zámku OSD Aktivace zámku Deaktivace zámku Zamknutí všech tlačítek Zamknutí všech tlačítek s výjimkou tlačítka napájení Stiskněte a na 5 sekund přidržte tlačítka,,. Stiskněte a na 5 sekund přidržte tlačítka,,. Stiskněte a přidržte tlačítka,,, dokud se neotevře nabídka na obrazovce. Stiskněte a přidržte tlačítka,,, dokud se neotevře nabídka na obrazovce. 29

30 KAPITOL A 5: VAR OVÁN Í A ŘEŠEN Í PR OBL ÉMŮ KAPITOLA 5: VAROVÁNÍ A ŘEŠENÍ PROBLÉMŮ 5.1 Varovná hlášení Pokud se zobrazí libovolné z následujících varovných hlášení, prověřte následující. Varovné hlášení Příčina Řešení Rozlišení nebo obnovovací frekvence grafické karty jsou nastaveny na příliš vysokou hodnotu. Změňte rozlišení nebo obnovovací frekvenci grafické karty. Displej LCD není schopen zobrazit zdroj vstupního signálu. Zkontrolujte, zda je zapnutý počítač. Zkontrolujte správné zapojení signálního kabelu. Zkontrolujte, zda není ohnutý nebo zlomený některý z kolíků konektoru kabelu. Uživatel uzamknul nabídku na obrazovce. Odemkněte nabídku na obrazovce. Viz strana

31 BEZPEČNOSTNÍ VAROVÁNÍ A ŘEŠENÍ POKYNY PROBLÉMŮ 5.2 Řešení problémů Problém Na displeji není obraz. Nesvítí dioda napájení. Možná příčina a řešení Zkontrolujte, zda je displej LCD zapnutý. Zkontrolujte správné připojení napájecího kabelu k displeji LCD. Zkontrolujte, zda je napájecí kabel připojen k síťové zásuvce. Zkontrolujte, zda je zapnutý spínač napájení. Viz strana 17. Dioda napájení svítí žlutě. Zkontrolujte, zda je zapnutý počítač. Zkontrolujte, zda je počítač v pohotovostním režimu. Spusťte počítač z režimu spánku posunutím myší nebo stisknutím libovolné klávesy. Nesprávná poloha obrazu. Upravte nastavení Vodorovná poloha a Svislá poloha v nabídce Nastavení obrazu (viz strana 24). Zobrazovaný text je rozmazaný. Stisknutím tlačítka proveďte automatické nastavení displeje. Upravte nastavení Ostrost, Fáze a Hodiny v nabídce Nastavení obrazu (viz strana 24). Nelze otevřít nabídku na obrazovce. Nabídka na obrazovce je uzamknuta. Odemkněte OSD (viz strana 29). Na obrazovce se zobrazují červené, modré, zelené, bílé tečky. Uvnitř displeje LCD se nachází miliony miniaturních tranzistorů. Je normální, že dojde k poškození několika tranzistorů a vzniku vadných bodů. Tato skutečnost je přijatelná a nepovažuje se za poruchu. Není slyšet zvuk. Zkontrolujte, zda není hlasitost nastavena na 0 (viz strana 27). Zkontrolujte, zda není Zvuk nastaveno na VYP (viz strana 27). Zkontrolujte správné připojení sluchátek k displeji LCD. Zkontrolujte nastavení zvuku počítače. Na vnitřním nebo vnějším povrchu displeje LCD došlo ke kondenzaci. K tomuto jevu obvykle dochází při přemístění displeje LCD ze studené do teplé místnosti. Nezapínejte displej LCD. Počkejte, dokud kondenzace nezmizí. Vnitřní povrch skla se zamlžil. K tomuto jevu dochází ve vlhkých klimatických podmínkách. Je zcela normální. Zamlžení zmizí za několik dnů nebo po ustálení počasí. Na obrazovce se u statického obrazu zobrazují slabé stíny. Vypněte monitor na další dobu. Použijte spořič obrazovky nebo černý a bílý obraz a nechejte jej zobrazený po delší dobu. USB nereaguje. Zkontrolujte správné zapojení zařízení USB. Použitelnost zařízení USB může být ovlivněna délkou kabelu USB, vzdáleností připojovaného zařízení nebo počtem prodlužovacích kabelů. K dosažení lepší kvality čtení doporučujeme použít zásuvku USB na počítači. 31

32 KAPITOLA 6: TECHNICKÉ ÚDAJE KAPITOLA 6: TECHNICKÉ ÚDAJE 6.1 Technické údaje displeje Elektrické vlastnosti Velikost obrazovky Úhlopříčka 23,0 h (584 mm) Rozlišení 1920 x 1080 Počet zobrazovaných barev 16,7 miliónů barev Typ displeje a-si TFT s aktivní matricí Kontrastní poměr Typicky 1000 : 1 Jas Typicky 250 cd/m 2 Doba odezvy Typicky 5 ms Rozteč obrazových bodů 0,2655 mm (V) x 0,2655 mm (Š) Posvícení Světelný panel LED Svislé zobrazení Typicky 160 CR > 10 Vodorovné zobrazení Typicky 170 CR > 10 Analogový signál Digitální signál Vodorovná frekvence Svislá frekvence Maximální frekvence obrazových bodů Vodorovná frekvence Svislá frekvence 30 khz 83 khz 56 Hz 75 Hz 165 MHz 30 khz 83 khz 56 Hz 75 Hz HDMI Maximální frekvence obrazových bodů 165 MHz Certifikace HDMI 1.4 HDCP HDCP 1.0 Konektory Příkon Plug and Play Snížená spotřeba Střídavé napájení Vstupní konektory Stř. 100 ~ 240 V ± 10 % 50/60 Hz, 3kolíkový kabel střídavého napájení D-SUB 15 kolíků, DVI-D 24 kolíků, HDMI 19 kolíků < 35 W (Zapnuto) < 0,5 W (Snížená spotřeba) < 0,5 W (Když je vypínač vypnutý) VESA DDC2Bi DPMS Tolerance počítadla vstupního signálu H ± 1 khz, V ± 1 Hz Optické sklo NeoV Tloušťka 3,0 mm (0,18 ) Odraz < 2% Přenosový poměr >96% Antifreflexní povrch, tvrdost 8 H Fyzikální charakteristiky Hmotnost Čistá: 5,8 Kg (12,8 lbs) Úhel sklápění 0º ~ 20º 32
