1 P 04 Vestavná varná deska Návod k instalaci a použití

2 P 04 CZ Vestavná varná deska Návod k instalaci a použití Vážený zákazníku, děkujeme Vám, že jste si zakoupil výrobek společnosti MERLONI Elettrodomestici, spa. Při vybírání přístroje pečlivě zvažte, jaké činnosti a funkce od přístroje požadujete. To, že výrobek nevyhovuje Vašim pozdějším nárokům, nemůže být důvodem k reklamaci. Před prvním použitím si pozorně přečtěte přiložený český návod, který dodává firma Merloni Elettrodomestici spa ke svým dováženým výrobkům, a důsledně se jím řiďte. Veškeré výrobky slouží pro domácí použití. Pro profesionální použití jsou určeny výrobky specializovaných výrobců. Všechny doklady o koupi a o eventuálních opravách Vašeho výrobku pečlivě uschovejte pro poskytnutí maximálně kvalitního záručního i pozáručního servisu. Dodržování těchto zásad povede k Vaší spokojenosti. V případě jejich nerespektování však nemůžeme uznat případnou reklamaci. Doporučujeme Vám po dobu záruční lhůty uchovat původní obaly k výrobku. Než budete kontaktovat servisní středisko, pečlivě prostudujte návod na obsluhu a záruční podmínky uvedené v záručním listě. Pokud bude při opravě zjištěno, že závada nespadá do záruky, uhradí vzniklé náklady zákazník. CZ 2

3 1 Tento spotřebič je určen k neprofesionálnímu použití v domácnostech. 2 Pokyny platí jen pro země, jejichž symboly jsou uvedeny v příručce nebo na typovém štítku výrobku. 3 Tento návod k obsluze je určen pro vestavné spotřebiče třídy 3. 4 Před použitím spotřebiče si pečlivě přečtěte pokyny uvedené v tomto návodu k obsluze, protože zde naleznete všechny pokyny nezbytné pro zajištění bezpečné instalace, použití a údržby spotřebiče. Tento návod k obsluze mějte vždy po ruce. 5 Ihned po vybalení spotřebiče překontrolujte jeho stav. Pokud máte nějaké pochybnosti, spotřebič nepoužívejte a kontaktujte nejbližší servisní středisko Ariston. Nikdy nenechávejte obaly od výrobku (např. plastové pytle, polystyrénové díly, hřebíky atd.) v dosahu dětí, jelikož mohou být zdrojem nebezpečí 6 Spotřebič smí být nainstalován pouze kvalifikovaným technikem v souladu s poskytnutými instrukcemi. Výrobce se předem zříká odpovědnosti za případné škody nebo zranění osob nebo zvířat, které vzniknou nesprávným nainstalováním spotřebiče. 7 Z elektrického hlediska je spotřebič bezpečný jen tehdy, je-li řádně uzemněn a zapojen do zásuvky s funkčním ochranným vodičem tak, jak to vyžadují příslušné předpisy. Vždy se ujistěte, že uzemnění je účinné; máteli nějaké pochybnosti, obraťte se na kvalifikovaného elektrikáře, který systém zkontroluje. Výrobce nenese odpovědnost za škodu způsobenou systémem, který nebyl uzemněn. 8 Před zapojením spotřebiče do sítě se přesvědčte, že specifikace uvedená na typovém štítku (umístěném na spotřebiči a/nebo na obalu) odpovídá specifikaci elektrorozvodné nebo plynorozvodné sítě ve Vaší domácnosti. 9 Zkontrolujte, zda je elektrická přípojka, včetně pojistky, dostatečně dimenzována na zátěž, kterou spotřebič představuje (uvedeno na typovém štítku). Máte-li jakékoliv pochybnosti, kontaktujte kvalifikovaného odborníka. 10 Do síťového přívodu je třeba zařadit jednopólový vypínač, jehož kontakty musí být ve vypnutém stavu alespoň 3 mm od sebe. 11 Nelze-li vidlici síťového přívodu zapojit do elektrické zásuvky, nechejte zásuvku nahradit vhodnějším modelem. Kvalifikovaný technik by měl zároveň zkontrolovat, zda je průřez síťového přívodu vhodný pro napájení spotřebiče. Použití adaptérů, vícenásobných zásuvek a/nebo prodlužovacích kabelů se nedoporučuje. Pokud se nelze jejich použití vyhnout, použijte vždy pouze jednoduché nebo vícenásobné adaptéry nebo prodlužovací kabely, které vyhovují požadavkům běžných bezpečnostních norem. V těchto případech nikdy nepřekračujte maximální běžnou výkonnost uvedenou na jednoduchém adaptéru nebo prodlužovacím kabelu a maximální výkon uvedený na vícenásobném adaptéru. 12 Nepoužíváte-li spotřebič, vytáhněte jeho síťový přívod ze zásuvky, vypněte přepínač napájení a zavřete kohout na plynové přípojce. Důležité 13 Nikdy nezakrývejte ventilační štěrbiny a štěrbiny pro odvod přebytečného tepla umístěné na zadním panelu spotřebiče a pod kontrolním panelem. 14 Nikdy nevyměňujte síťový přívod tohoto spotřebiče. V případě poškození nebo výměny síťového přívodu se vždy obraťte na servisní středisko autorizované výrobcem. 15 Tento spotřebič musí být používán k účelům, pro které je určen. Jakékoliv jiné použití (např. pro vytopení místnosti) je považováno za nesprávné a tedy nebezpečné. Výrobce nenese odpovědnost za škody způsobené nesprávným a nezodpovědným použitím spotřebiče. 16 Při používání el. spotřebičů je třeba dodržet několik základních pravidel. Ta následující jsou obzvláště důležitá:! Nikdy se nedotýkejte spotřebiče, máte-li mokré ruce nebo nohy.! Nikdy se spotřebičem nemanipulujte, jste-li naboso.! Nepoužívejte prodlužovací kabely, je-li jejich použití nezbytné, manipulujte s nimi opatrně.! Neodpojujte spotřebič ze zásuvky tahem za kabel síťového přívodu nebo za vlastní spotřebič.! Spotřebič nevystavujte působení atmosférických vlivů (déšť, přímé sluneční záření atd.).! Zabraňte dětem a nezpůsobilým osobám, aby se dostaly do styku se spotřebičem bez dozoru. 17 Před čištěním nebo prováděním údržby vždy vytáhněte síťový přívod spotřebiče ze zásuvky nebo vypněte hlavní vypínač. 18 V případě výskytu nějaké mechanické a/nebo funkční poruchy, spotřebič vypněte, uzavřete kohout na plynové přípojce a nesnažte se spotřebič sami opravit. Obraťte se pouze na servisní středisko autorizované výrobcem a vyžadujte použití originálních náhradních dílů. 19 Nepoužíváte-li spotřebič po delší dobu, vytáhněte jeho síťový přívod ze zásuvky a odřízněte jej. Potenciálně nebezpečné součásti spotřebiče zabezpečte tak, aby neohrozily děti, které by si mohly se spotřebičem hrát. 20 Abyste zabránili náhodnému rozlití vařené tekutiny, nepokládejte na hořák nebo elektrickou plotýnku nádobí s nerovným nebo deformovaným dnem. Držadla hrnců a pánví ohněte dovnitř, abyste zabránili jejich náhodné srážce. 21 Nikdy nenechávejte horké plotny bez nádoby na nich postavené. Velice rychle se zahřejí na maximum a mohlo by dojít k poškození spotřebiče nebo okolního nábytku. 22 Některé části spotřebiče, konkrétně horké plotýnky, zůstávají zahřáté ještě dlouho po jejich použití. Nedotýkejte se jich, dokud nezchladnou. 23 V blízkosti spotřebiče, který je právě v provozu, nikdy nepoužívejte hořlavé kapaliny jako např. líh nebo benzín atd. 24 Používáte-li v blízkosti vidlice síťového přívodu malá elektrická zařízení, zabraňte tomu, aby se síťový přívod dostal do styku se zahřátými částmi zařízení. 25 Jestliže spotřebič nepoužíváte, zkontrolujte, zda jsou regulační knoflíky nastaveny do polohy! / o. 26 Některé modely mají skleněnou desku keramické plotny. Tato deska může prasknout, došlo-li k jejímu přehřátí. Proto se vyvarujte přiklápění skleněného víka, dokud jsou hořáky nebo elektrické plotýnky stále horké. 3 CZ

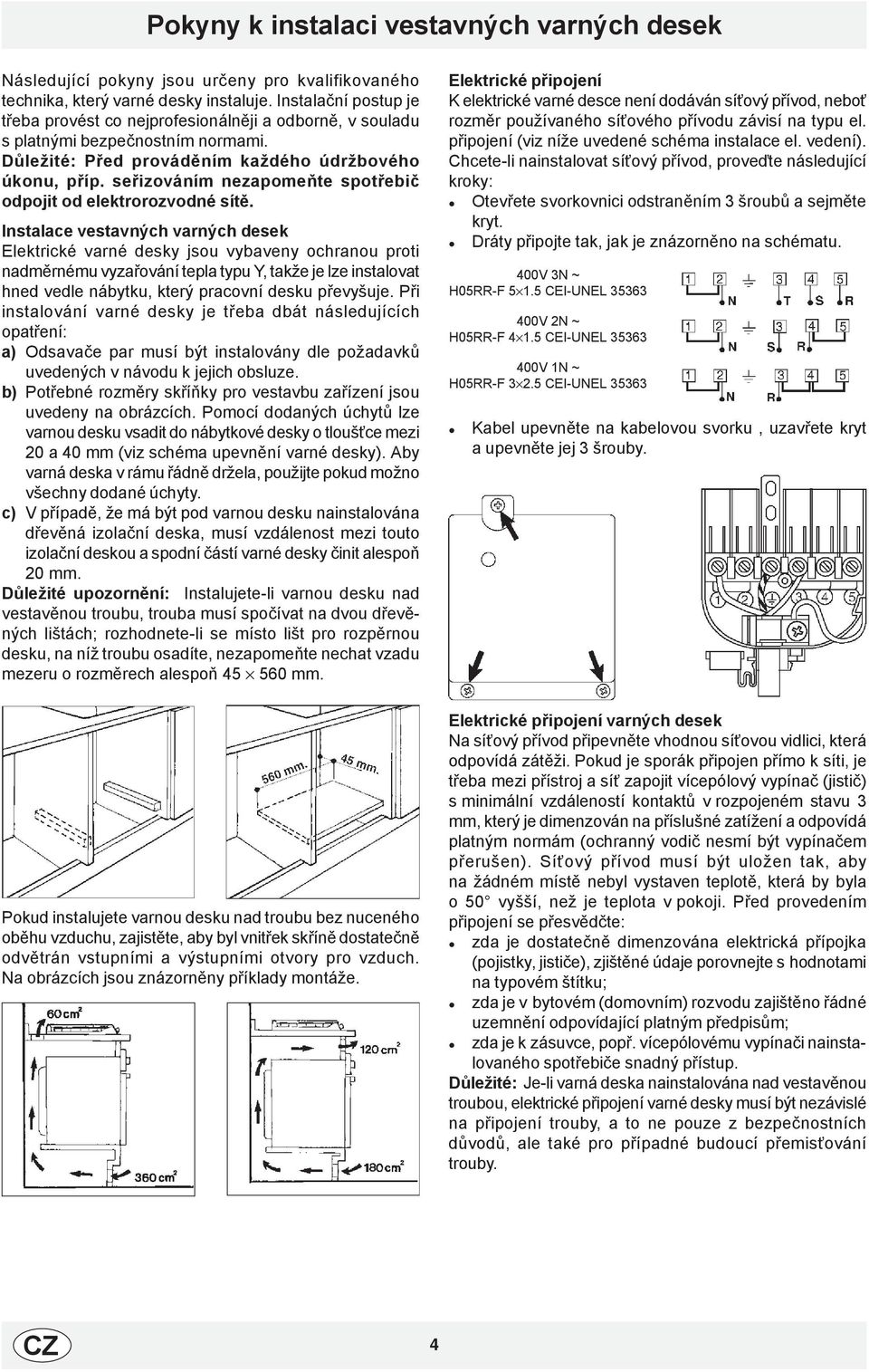

4 Pokyny k instalaci vestavných varných desek Následující pokyny jsou určeny pro kvalifikovaného technika, který varné desky instaluje. Instalační postup je třeba provést co nejprofesionálněji a odborně, v souladu s platnými bezpečnostním normami. Důležité: Před prováděním každého údržbového úkonu, příp. seřizováním nezapomeňte spotřebič odpojit od elektrorozvodné sítě. Instalace vestavných varných desek Elektrické varné desky jsou vybaveny ochranou proti nadměrnému vyzařování tepla typu Y, takže je lze instalovat hned vedle nábytku, který pracovní desku převyšuje. Při instalování varné desky je třeba dbát následujících opatření: a) Odsavače par musí být instalovány dle požadavků uvedených v návodu k jejich obsluze. b) Potřebné rozměry skříňky pro vestavbu zařízení jsou uvedeny na obrázcích. Pomocí dodaných úchytů lze varnou desku vsadit do nábytkové desky o tloušťce mezi 20 a 40 mm (viz schéma upevnění varné desky). Aby varná deska v rámu řádně držela, použijte pokud možno všechny dodané úchyty. c) V případě, že má být pod varnou desku nainstalována dřevěná izolační deska, musí vzdálenost mezi touto izolační deskou a spodní částí varné desky činit alespoň 20 mm. Důležité upozornění: Instalujete-li varnou desku nad vestavěnou troubu, trouba musí spočívat na dvou dřevěných lištách; rozhodnete-li se místo lišt pro rozpěrnou desku, na níž troubu osadíte, nezapomeňte nechat vzadu mezeru o rozměrech alespoň mm. Pokud instalujete varnou desku nad troubu bez nuceného oběhu vzduchu, zajistěte, aby byl vnitřek skříně dostatečně odvětrán vstupními a výstupními otvory pro vzduch. Na obrázcích jsou znázorněny příklady montáže. Elektrické připojení K elektrické varné desce není dodáván síťový přívod, neboť rozměr používaného síťového přívodu závisí na typu el. připojení (viz níže uvedené schéma instalace el. vedení). Chcete-li nainstalovat síťový přívod, proveďte následující kroky:! Otevřete svorkovnici odstraněním 3 šroubů a sejměte kryt.! Dráty připojte tak, jak je znázorněno na schématu. 400V 3N ~ H05RR-F CEI-UNEL V 2N ~ H05RR-F CEI-UNEL V 1N ~ H05RR-F CEI-UNEL 35363! Kabel upevněte na kabelovou svorku, uzavřete kryt a upevněte jej 3 šrouby. Elektrické připojení varných desek Na síťový přívod připevněte vhodnou síťovou vidlici, která odpovídá zátěži. Pokud je sporák připojen přímo k síti, je třeba mezi přístroj a síť zapojit vícepólový vypínač (jistič) s minimální vzdáleností kontaktů v rozpojeném stavu 3 mm, který je dimenzován na příslušné zatížení a odpovídá platným normám (ochranný vodič nesmí být vypínačem přerušen). Síťový přívod musí být uložen tak, aby na žádném místě nebyl vystaven teplotě, která by byla o 50 vyšší, než je teplota v pokoji. Před provedením připojení se přesvědčte:! zda je dostatečně dimenzována elektrická přípojka (pojistky, jističe), zjištěné údaje porovnejte s hodnotami na typovém štítku;! zda je v bytovém (domovním) rozvodu zajištěno řádné uzemnění odpovídající platným předpisům;! zda je k zásuvce, popř. vícepólovému vypínači nainstalovaného spotřebiče snadný přístup. Důležité: Je-li varná deska nainstalována nad vestavěnou troubou, elektrické připojení varné desky musí být nezávislé na připojení trouby, a to ne pouze z bezpečnostních důvodů, ale také pro případné budoucí přemisťování trouby. CZ 4

5 Popis varné desky A Elektrické plotýnky E Kontrolka provozu elektrických plotýnek H Knoflíky ovládání elektrických plotýnek Technické údaje Napájecí napětí a kmitočet: 230 V ~ 1 N / 400 V ~ 3N Hz Max příkon: m 7000 W Tento spotřebič vyhovuje následujícím směrnicím EHS: - 73/23/EEC z (Nízké napětí) a následným úpravám; - 89/336/EEC z (Elektromagnetická kompatibilita) a následným úpravám; - 93/68/EEC z a následným úpravám. Různé funkce varné desky Veškeré funkce varné desky můžete spouštět a ovládat pomocí knoflíků na ovládacím panelu. Knoflíky ovládání elektrických plotýnek Varné desky mohou být vybaveny normálními a rychlotopnými elektrickými plotýnkami v různých kombinacích (rychlotopné plotýnky rozpoznáte podle červené tečky uprostřed). Z hlediska zamezení zbytečnému rozptylu tepla do okolí a případnému poškození elektrických plotýnek doporučujeme používat varné nádoby s plochým dnem a ve srovnání s plotýnkou o stejném nebo větším průměru. V následující tabulce je znázorněn vztah mezi polohou knoflíku ovládání příslušné elektrické plotýnky a doporučeným použitím této plotýnky. Nastavení Normální nebo rychlá plotýnka 0 Vypnuto 1 Vaření zeleniny, příprava ryb 2 Vaření brambor (v páře), polévek, hrášku, fazolek 3 Vaření většího množství potravin, polévk 4 Smažení (střední) 5 Smažení (prudké) 6 Opékání do zhnědnutí a rychlé uvedení do varu Kontrolka provozu elektrických plotýnek (E) Kontrolka se rozsvítí, jakmile zapnete jednu jakoukoliv elektrickou plotýnku. Používání varné desky Chcete li s varnou deskou dosahovat optimálních výsledků, řiďte se při přípravě pokrmů následujícími základními pokyny:! Používejte nádoby s rovným dnem, které dosednou na varnou desku celou plochou.! Ujistěte se, že dno nádoby pokrývá celou plochu elektrické plotýnky. Jen tak plně využijete produkovaného tepla.! Ujistěte se, že dno nádoby je vždy suché a čisté. Tím jednak zlepšíte kontakt nádoby s varnou deskou, jednak prodloužíte životnost nádobí i samotné varné desky. 5 CZ

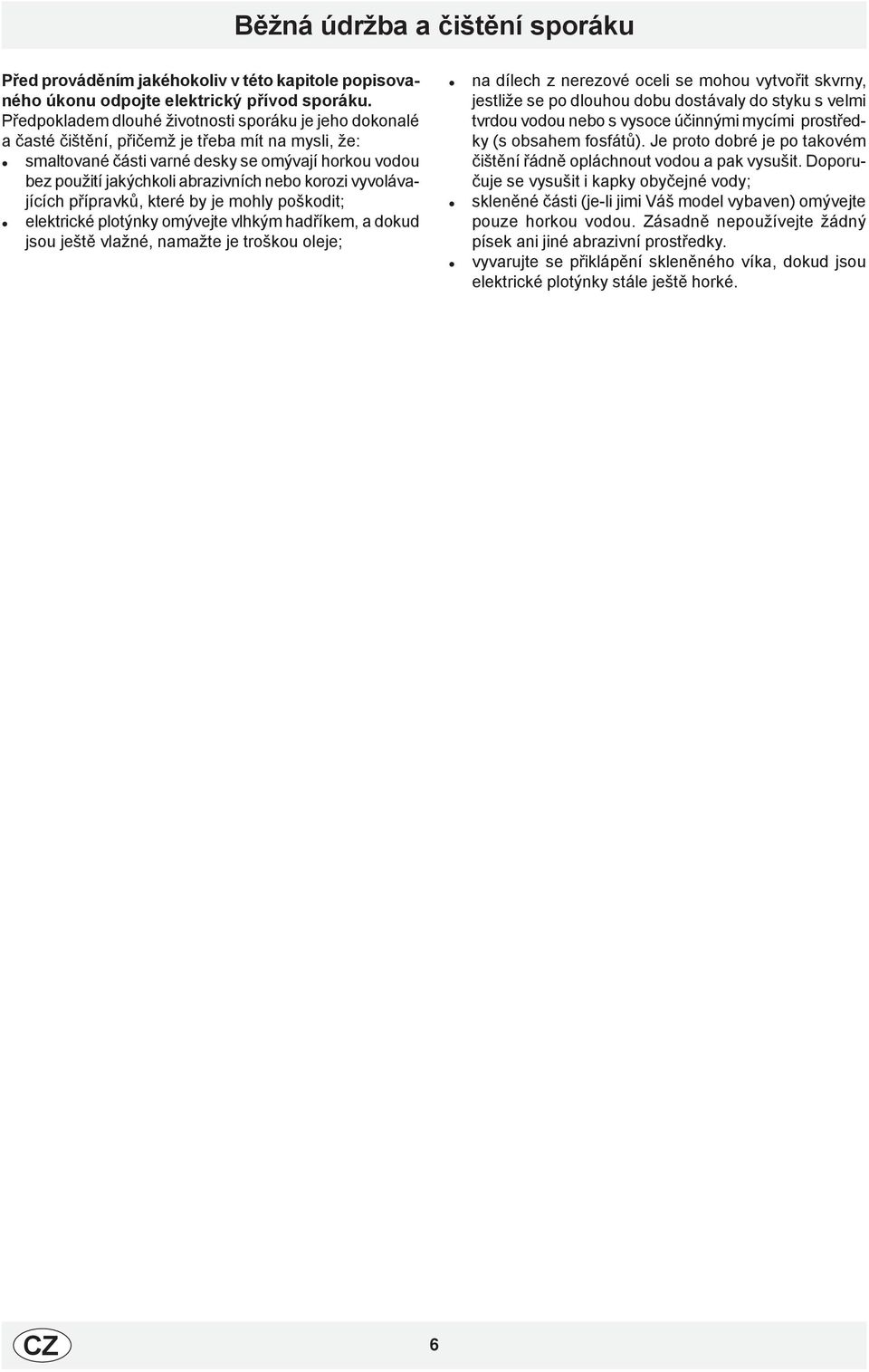

6 Běžná údržba a čištění sporáku Před prováděním jakéhokoliv v této kapitole popisovaného úkonu odpojte elektrický přívod sporáku. Předpokladem dlouhé životnosti sporáku je jeho dokonalé a časté čištění, přičemž je třeba mít na mysli, že:! smaltované části varné desky se omývají horkou vodou bez použití jakýchkoli abrazivních nebo korozi vyvolávajících přípravků, které by je mohly poškodit;! elektrické plotýnky omývejte vlhkým hadříkem, a dokud jsou ještě vlažné, namažte je troškou oleje;! na dílech z nerezové oceli se mohou vytvořit skvrny, jestliže se po dlouhou dobu dostávaly do styku s velmi tvrdou vodou nebo s vysoce účinnými mycími prostředky (s obsahem fosfátů). Je proto dobré je po takovém čištění řádně opláchnout vodou a pak vysušit. Doporučuje se vysušit i kapky obyčejné vody;! skleněné části (je-li jimi Váš model vybaven) omývejte pouze horkou vodou. Zásadně nepoužívejte žádný písek ani jiné abrazivní prostředky.! vyvarujte se přiklápění skleněného víka, dokud jsou elektrické plotýnky stále ještě horké. CZ 6

7 Poznámky 7 CZ

8 Seznam servisních středisek je uveden na internetových stránkách: Garantem servisu pro Českou republiku je firma AP servis AR s.r.o., tel.: 02/ Merloni Elettrodomestici spa Viale Aristide Merloni, Fabriano / Italia Merloni Elettrodomestici s.r.o. U nákladového nádraží 2, Praha 3, Česká republika 5/ GB
