MĚŘENÍ TVAROVÝCH ÚCHYLEK

Transkript

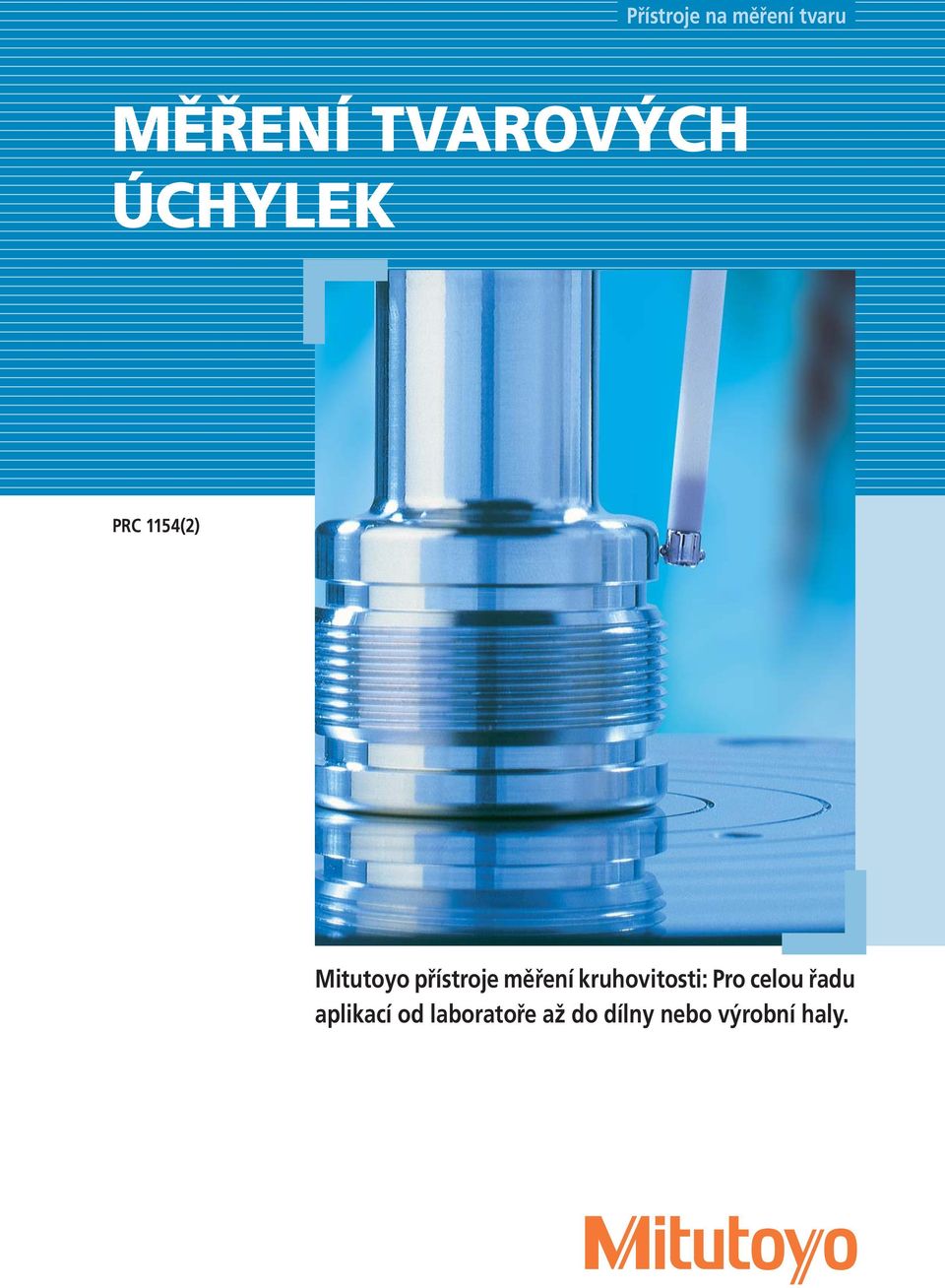

1 Přístroje na měření tvaru MĚŘENÍ TVAROVÝCH ÚCHYLEK PRC 1154(2) Mitutoyo přístroje měření kruhovitosti: Pro celou řadu aplikací od laboratoře až do dílny nebo výrobní haly.

2 Vy definujete úlohu... KRUHO Měřicí technika ve vrcholné formě. Pro dokonalé testování rotačně symetrických obrobků. MĚŘENÍ TVAROVÝCH ÚCHYLEK Pro výrobní linku, místnost pro kontrolu kvality nebo laboratoř, široký výběr produktů Mitutoyo nabízí účinný a efektivní řešení pro všechny Vaše potřeby měření tvaru. Od velmi snadno ovladatelného, kompaktního přístroje se specializovaným procesorem a vestavěnou tiskárnou až po vysoce přesný, PC řízený referenční model, je Mitutoyo řešení měření pro rotačně symetrické obrobky navrženo tak, aby vyhovovalo prakticky každé aplikaci. Tato brožura představuje přehled o rozsahu Mitutoyo měřicích přístrojů tvaru, která Vám pomůže vybrat systém, který nejlépe odpovídá Vašim jednotlivým měřicím úlohám. Ukazuje specifikace, konfigurace, a další vybavení přístrojů a prémiové řešení software. Jednotlivé brožury produktů jsou také k dispozici, pro podrobné informace o měřicím přístroji dle Vašeho výběru. Bez ohledu na to, který model si vyberete, s měřicími přístroji tvaru od fi rmy Mitutoyo, můžete důvěřovat zkušenostem, schopnostem a vysokému výkonu světové jedničky v oblasti měřicí techniky a být si jisti prvotřídními zákaznicky orientovanými službami.

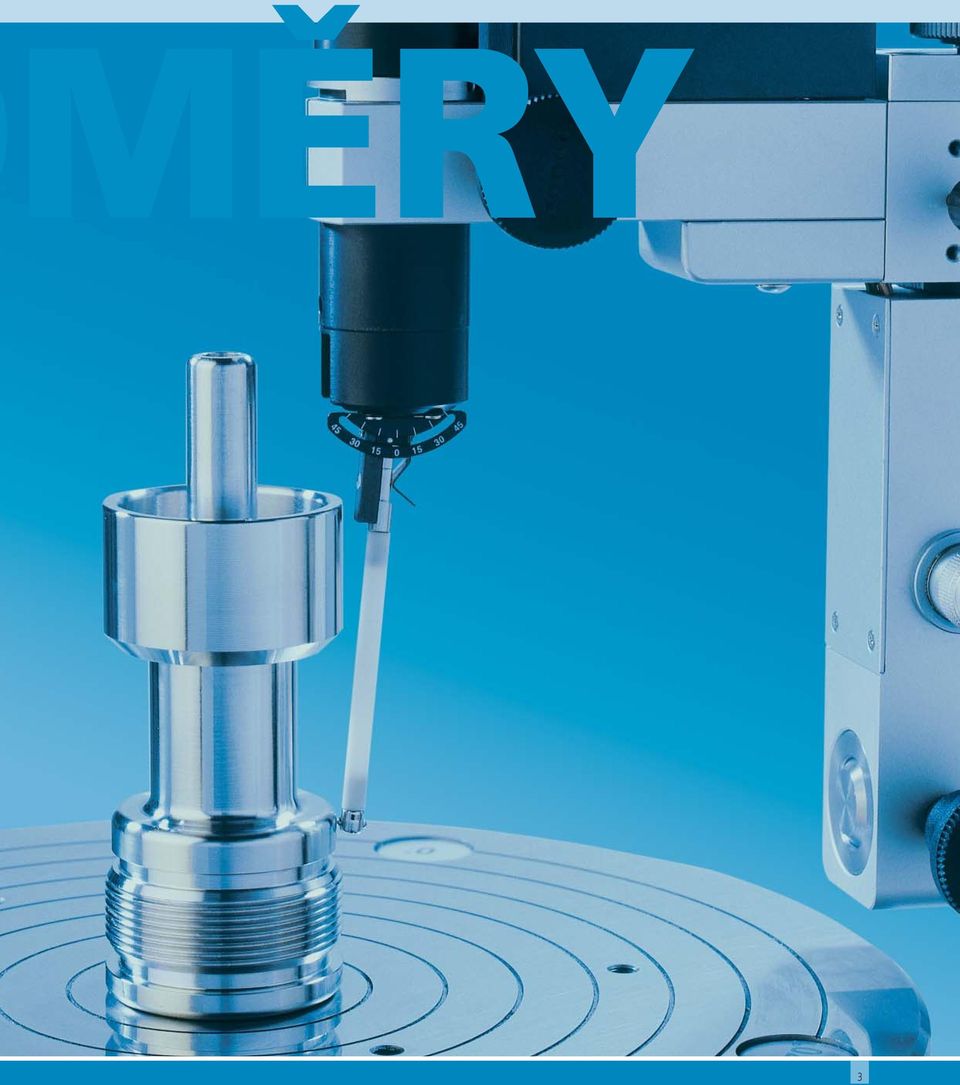

3 MĚRY 3

4 ...my navrhujeme perfektní řešení. Model Popis Rozsah měření (mm) Ø 100 ROUNDTEST RA-10 Základní úrovně řešení pro jednoduché úkoly měření tvaru ve výrobním prostředí. S velkým, přehledným displejem pro provádění operací a zobrazování výsledků měření. 117 Manuální ROUNDTEST RA-120 Kompaktní řešení pro přesné, efektivní a snadné měření tvaru ve výrobním prostředí. S velkým, snadno čitelným displejem pro zřetelnou prezentaci výsledků měření. 280 Ø 280 Ø 280 ROUNDTEST RA-120P Kompaktní zařízení, které je snadno ovladatelné, vybavené stejnými funkcemi jako ROUNDTEST RA-120, pro použití ve výrobě. Doplněný PC konektivitou a vysoce výkonným software ROUNDPAK pro měření a analýzu. 280 Ø 280 Poloautomatický ROUNDTEST RA-1600 Kompaktní stolní přístroj určený pro vysoké standardy přesnosti měření. Poskytuje dostatečný rozsah měření vhodný pro středně velké kompaktní a složité obrobky. 300

5 Specifické vlastnosti zařízení Podporuje většinu běžně používaných analýz tvaru Integrovaná tiskárna Široká nabídka volitelného příslušenství Samostatný stroj s vestavěným procesorem a displejem ROUNDTEST RA-10 Jednoduché manuální vyrovnání obrobku Velký rozsah centrování Integrovaná tiskárna Široká nabídka volitelného příslušenství Samostatný stroj s vestavěným procesorem a displejem ROUNDTEST RA-120 Měřicí a analytický software ROUNDPAK Jednoduché manuální vyrovnání obrobku Velký rozsah centrování Široká nabídka volitelného příslušenství PC řízený ROUNDTEST RA-120P Měřicí a analytický software ROUNDPAK Velký rozsah centrování Široká nabídka volitelného příslušenství Funkce měření po spirále ABS pravítka v ose X a Z ROUNDTEST RA

6 Technologie měření tvaru, zaměřené na uživatele, nabízí nejvyšší úroveň přesnosti. Poloautomatický ROUNDTEST RA-2200 ROUNDTEST RA-2200 DS ROUNDTEST RA-2200 DH ROUNDTEST RA-2200 AS ROUNDTEST RA-2200 AH Stolní modely pro náročné, velmi přesné měření tvaru. Rychlé manuální vyrovnání obrobku na digitálním nastavení stolu (DAT). Stolní zařízení určená zejména pro automatizované výrobní kontroly, které nabízejí působivou škálu funkcí. Automatické centrování a vyrovnání obrobku. 500 H modely 300 S modely Ø 256 Ø 256 CNC ROUNDTEST RA-2200 CNC ROUNDTEST RA-2200S CNC ROUNDTEST RA-2200H CNC Automatické, vysoce přesné měření komplexních jednotlivých obrobků a sériové měření. Automatické, volně defi novatelné nastavení úhlu snímacího systému. 500 H modely 300 S modely Poloautomatický ROUNDTEST RA-H5200 ROUNDTEST RA-H5200 AS ROUNDTEST RA-H5200 AH Prvotřídní samostatný model s extrémně rychlým a přesným automatickým centrováním a vyrovnáním obrobku. Zvlášť vhodné pro velké obrobky a kontrolování velkých sérií. 550 H modely 350 S modely Ø 400 Ø 356 CNC ROUNDTEST RA-H5200 CNC ROUNDTEST RA-H5200S CNC ROUNDTEST RA-H5200H CNC Splňuje nejvyšší standardy, pokud jde o polohovací rychlost, nejrychlejší automatické centrování a vyrovnání, maximální přesnost, objem měření a schopnost zpracování velmi těžkých obrobků. Automaticky polohovatelný, volně definovatelné nastavení úhlu snímacího systému. 550 H modely 350 S modely

7 Praktické, výkonné a hospodárné. Měřicí a analytický software ROUNDPAK Velký rozsah centrování Široká nabídka volitelného příslušenství ABS pravítka v ose X a Z Volitelně k dispozici s analýzou drsnosti povrchu ROUNDTEST RA-2200 Měřicí a analytický software ROUNDPAK Velký rozsah centrování Široká nabídka volitelného příslušenství ABS pravítka v ose X a Z Plně automatický rotační a otočný snímací systém Volitelně k dispozici s analýzou drsnosti povrchu ROUNDTEST RA-2200 CNC Měřicí a analytický software ROUNDPAK Velký rozsah centrování Široká nabídka volitelného příslušenství ABS pravítka v ose X a Z Volitelně k dispozici s analýzou drsnosti povrchu Aktivní tlumič vibrací FEM konstrukce pro maximální stabilitu Měřicí a analytický software ROUNDPAK Velký rozsah centrování Široká nabídka volitelného příslušenství ABS pravítka v ose X a Z Plně automatický rotační a otočný snímací systém Volitelně k dispozici s analýzou drsnosti povrchu Aktivní tlumič vibrací FEM konstrukce pro maximální stabilitu ROUNDTEST RA-H5200 ROUNDTEST RA-H5200 CNC 7

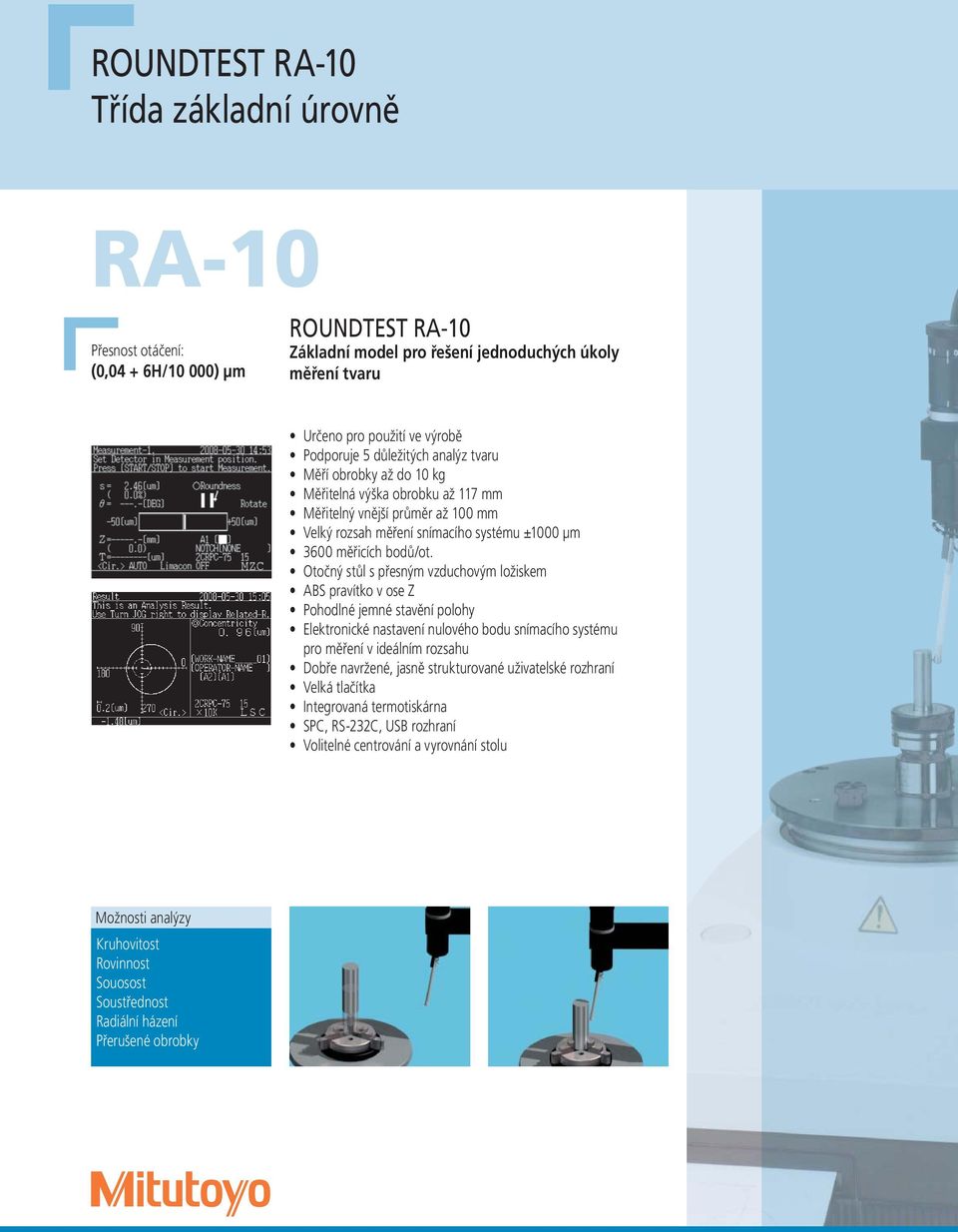

8 ROUNDTEST RA-10 Třída základní úrovně RA-10 Přesnost otáčení: (0,04 + 6H/10 000) μm ROUNDTEST RA-10 Základní model pro řešení jednoduchých úkoly měření tvaru Určeno pro použití ve výrobě Podporuje 5 důležitých analýz tvaru Měří obrobky až do 10 kg Měřitelná výška obrobku až 117 mm Měřitelný vnější průměr až 100 mm Velký rozsah měření snímacího systému ±1000 μm 3600 měřicích bodů/ot. Otočný stůl s přesným vzduchovým ložiskem ABS pravítko v ose Z Pohodlné jemné stavění polohy Elektronické nastavení nulového bodu snímacího systému pro měření v ideálním rozsahu Dobře navržené, jasně strukturované uživatelské rozhraní Velká tlačítka Integrovaná termotiskárna SPC, RS-232C, USB rozhraní Volitelné centrování a vyrovnání stolu Možnosti analýzy Kruhovitost Rovinnost Souosost Soustřednost Radiální házení Přerušené obrobky

9 Kompaktní stolní přístroj pro provádění měření přímo v dílně a ve výrobě. S velkým displejem a integrovanou tiskárnou. Kruhovitost Rovinnost Soustřednost Souosost Radiální házení 9

10 ROUNDTEST RA-120 Jednoduchý, praktický Praktic RA-120 Přesnost otáčení: (0,04 + 6H/10 000) μm ROUNDTEST RA-120 Vhodný pro dílenské prostředí a připraven na výkon. Snadno použitelný a cenově výhodný Určeno pro použití ve výrobě Podporuje 10 důležitých analýz tvaru Měří obrobky až do 25 kg Měřitelná výška obrobku až 280 mm (v závislosti na měřicí úloze, až do 480 mm) Měřitelný vnější průměr až 280 mm (v závislosti na měřicí úloze, až do 380 mm) Velký rozsah měření snímacího systému ±1000 μm Otočný stůl s přesným vzduchovým ložiskem 3600 měřicích bodů/ot. Centrování, vyrovnání stolu pomocí 4 DIGIMATIC mikrometrických hlavic ABS pravítko v ose Z Pohodlné jemné stavění polohy Elektronické nastavení nulového bodu snímacího systému pro měření v ideálním rozsahu Dobře navržené, jasně strukturované uživatelské rozhraní Otočné kolečko pro přesné ovládání menu Uživatelsky definované centrování a vyrovnání Velká tlačítka Integrovaná termotiskárna SPC, RS-232C, USB rozhraní 10 možností analýzy Kruhovitost Souosost Soustřednost Radiální házení Axiální házení Pravoúhlost Odchylka tloušťky stěny Rovinnost Paralelnost Přerušené obrobky Kruhovitost Souosost Soustřednost Radiální házení Axiální házení Pravoúhlost Referenční osa/rovina Odch. tloušťky Rovinnost stěny Paralelnost

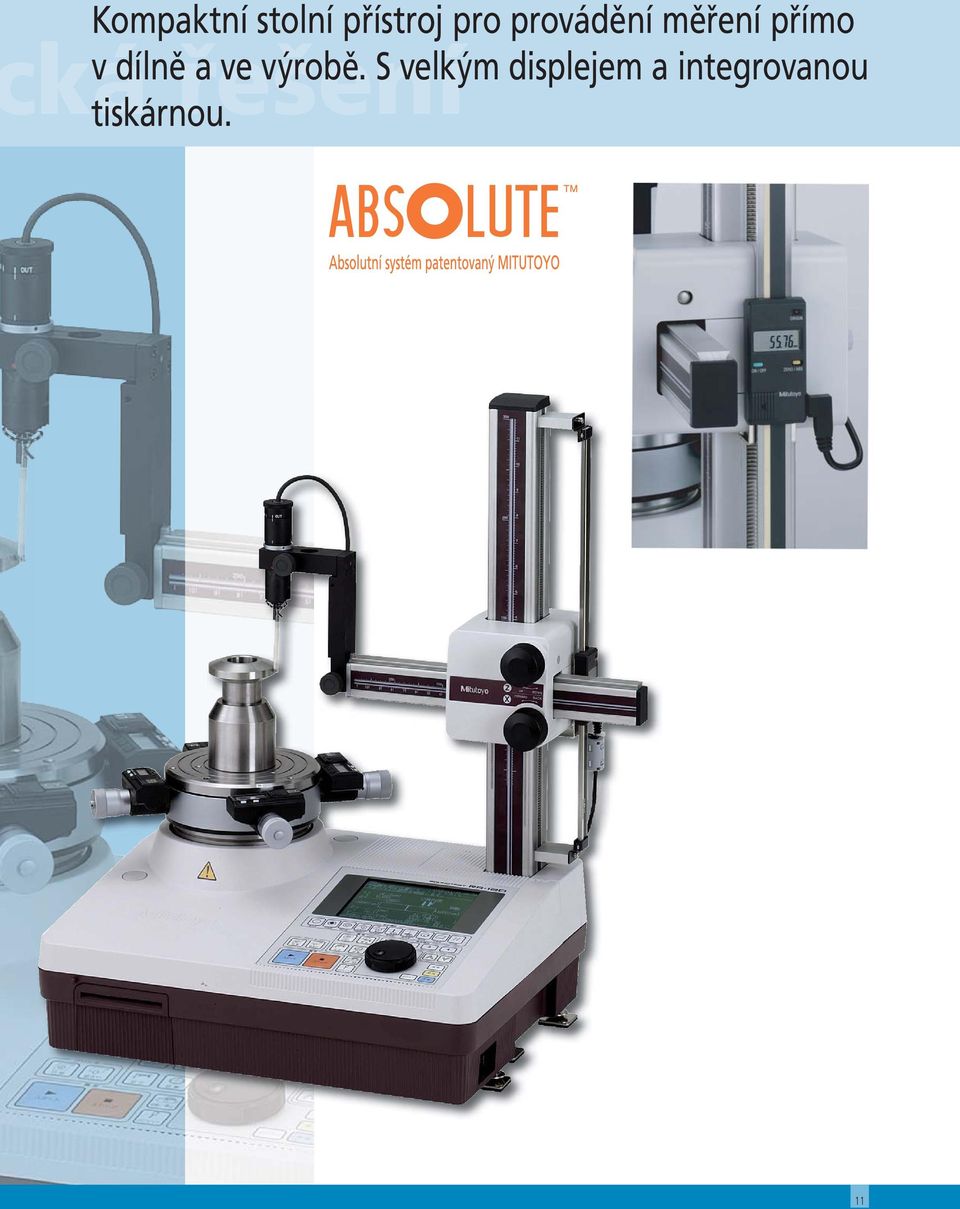

11 ká řešení Kompaktní stolní přístroj pro provádění měření přímo v dílně a ve výrobě. S velkým displejem a integrovanou tiskárnou. 11

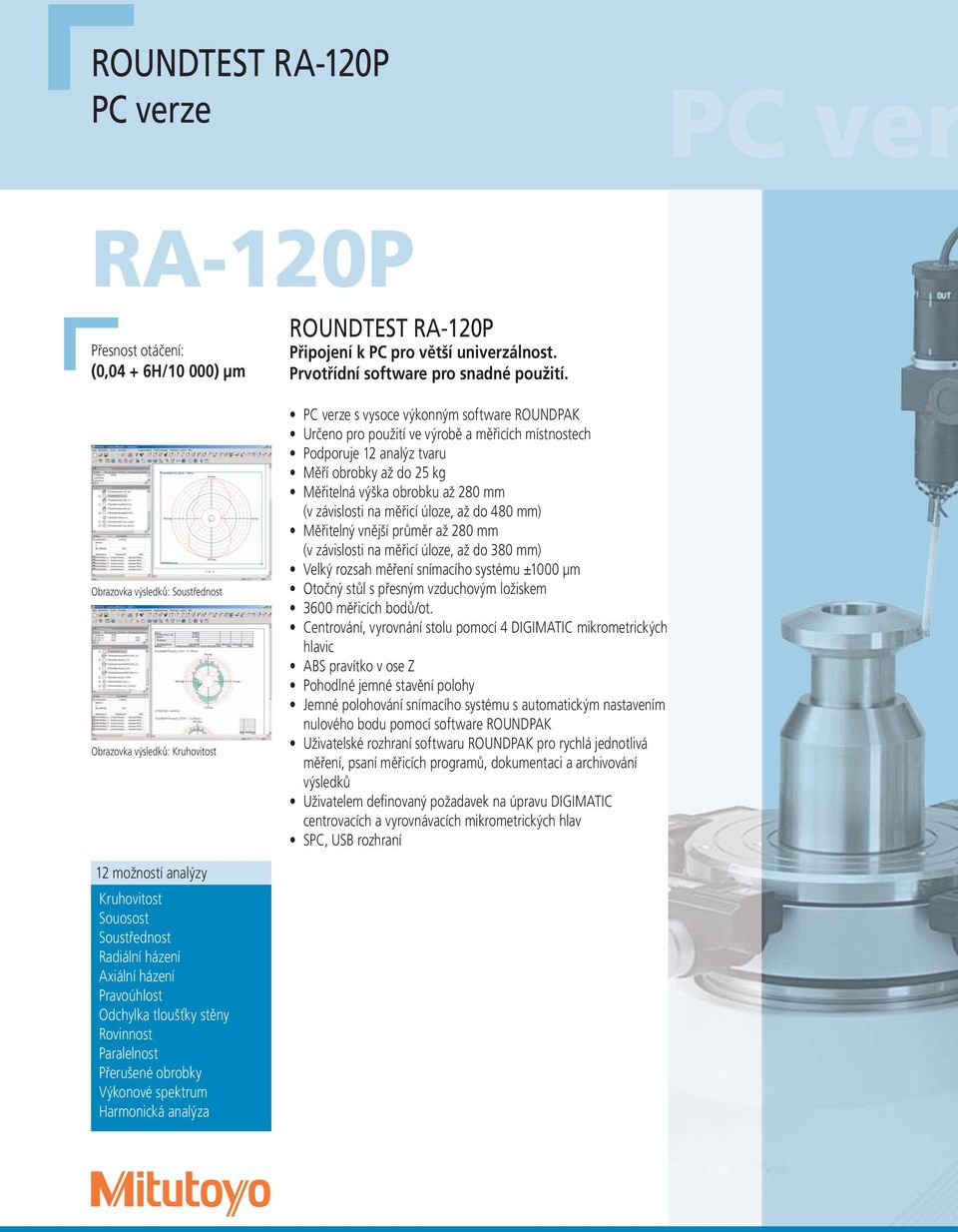

12 ROUNDTEST RA-120P PC verze PC ver RA-120P Přesnost otáčení: (0,04 + 6H/10 000) μm ROUNDTEST RA-120P Připojení k PC pro větší univerzálnost. Prvotřídní software pro snadné použití. Obrazovka výsledků: Soustřednost Obrazovka výsledků: Kruhovitost PC verze s vysoce výkonným software ROUNDPAK Určeno pro použití ve výrobě a měřicích místnostech Podporuje 12 analýz tvaru Měří obrobky až do 25 kg Měřitelná výška obrobku až 280 mm (v závislosti na měřicí úloze, až do 480 mm) Měřitelný vnější průměr až 280 mm (v závislosti na měřicí úloze, až do 380 mm) Velký rozsah měření snímacího systému ±1000 μm Otočný stůl s přesným vzduchovým ložiskem 3600 měřicích bodů/ot. Centrování, vyrovnání stolu pomocí 4 DIGIMATIC mikrometrických hlavic ABS pravítko v ose Z Pohodlné jemné stavění polohy Jemné polohování snímacího systému s automatickým nastavením nulového bodu pomocí software ROUNDPAK Uživatelské rozhraní softwaru ROUNDPAK pro rychlá jednotlivá měření, psaní měřicích programů, dokumentaci a archivování výsledků Uživatelem definovaný požadavek na úpravu DIGIMATIC centrovacích a vyrovnávacích mikrometrických hlav SPC, USB rozhraní 12 možností analýzy Kruhovitost Souosost Soustřednost Radiální házení Axiální házení Pravoúhlost Odchylka tloušťky stěny Rovinnost Paralelnost Přerušené obrobky Výkonové spektrum Harmonická analýza

13 Kompaktní stolní přístroj pro provádění měření zeve výrobních prostředích. 13

14 ROUNDTEST RA-1600 Servo poháněné osy pro vyšší komfort Komfo RA-1600 Přesnost otáčení: (0,02 + 6H/10 000) μm Přímost sloupu (osa Z): 0,2 μm/100 mm Možnosti analýzy Válcovitost Kruhovitost Soustřednost Souosost Radiální házení Axiální házení Pravoúhlost Rovinnost Paralelnost Přerušené povrchy Měření po spirále Celkové radiální házení Celkové axiální házení Sklon Kuželovitost Výkonové spektrum Harmonická analýza ROUNDTEST RA-1600 Snadné manuální centrování a vyrovnání obrobku. Otočný stůl se vzduchovým ložiskem pro extrémně přesné, nebrzděné otáčení. PC verze s vysoce výkonným software ROUNDPAK Podporuje širokou škálu analýz tvaru ABS pravítka v ose X a Z Měří obrobky až do 25 kg Měřitelné snímání výšky až do 300 mm Měřitelný vnější průměr až 280 mm Max. průměr obrobku 560 mm Velký rozsah měření snímacího systému ±400 μm Nastavitelná měřicí síla Otočný stůl s přesným vzduchovým ložiskem Max měřicích bodů/ot. Centrování a vyrovnání pomocí digitálního přizpůsobení stolu (DAT) podporované 4 DIGIMATIC mikrometrickými hlavami Velký rozsah centrování ±3 mm Velký rozsah vyrovnání ±1 Servo poháněná osa Z Servo poháněná osa X Vzdálenost pohybu osy X 165 mm Uživatelské rozhraní softwaru ROUNDPAK pro rychlá jednotlivá měření, psaní měřicích programů, dokumentaci a archivování výsledků Uživatelem definovaný požadavek na úpravu DAT SPC, USB rozhraní K dispozici velký rozsah snímacích hrotů Obrazovka výsledků: Válcovitost, 3D pohled Obrazovka výsledků: Válcovitost, pohled shora Měření kruhovitosti, vnější, vertikální

15 Kompaktní stolní model pro náročné úkoly, rtní s testováním válcovitosti. Měření rovinnosti Měření kruhovitosti, vnitřní Měření válcovitosti po spirále 15

16 ROUNDTEST RA-2200 Všestranný Všestr RA-2200 DS/DH Přesnost otáčení: (0,02 + 3,5H/10 000) μm Přímost sloupu (osa Z): 0,1 μm / 100 mm Digitální mikrometry pro manuální vyrovnání obrobku (DAT) ROUNDTEST RA-2200 DS a RA-2200 DH Digitální přizpůsobení stolu (DAT) pro rychlé, jednoduché a přesné ruční zarovnání obrobku. Nejlepší technologie pro náročné aplikace. Jednoduché, přesné ovládání Jednoduché, rychlé měření, vyhodnocení a tisk výsledků měření Včetně PC Vysoce výkonný software ROUNDPAK pro měření a analýzu Otočný stůl se vzduchovým ložiskem pro velmi přesné otáčení Rychlé, přesné manuální centrování a vyrovnání obrobku digitálním přizpůsobením stolu (DAT) Keramické vodicí plochy Velký rozsah centrování ±5 mm Velký rozsah vyrovnání ±1 Pro obrobky až do 580 mm v průměru a 30 kg Měřitelný průměr 300 mm Měřicí snímač s nastavitelnou měřicí silou Nastavení měřicího snímače ±45 Měřicí rozsah snímacího systému ±400 μm Měření výšky 300 mm (DS) resp. 500 mm (DH) Vzdálenost pohybu osy X 175 mm Funkce automatického sledování Široká nabídka volitelného příslušenství Volitelný snímací systém pro měření drsnosti povrchu. (Systém referenční roviny) Měření válcovitosti po spirále Měření rovinnosti po spirále

17 Stolní modely nabízející působivě širokou škálu funkcí. anný Volitelně k dispozici s manuálním nebo automatickým centrováním a vyrovnáním obrobku. RA-2200 AS/AH ROUNDTEST RA-2200 AS a RA-2200 AH Předprogramovaný úspěch spolehlivé a rychlé automatické centrování a vyrovnání obrobku. Ideální pro náročné měřicí úlohy a automatickou sériovou kontrolu. (AAT: Automatické přizpůsobení stolu) Přesnost otáčení: (0,02 + 3,5H/10 000) μm Přímost sloupu (osa Z): 0,1 μm / 100 mm Stejný rozsah funkcí jako RA-2200 DS a DH, ale včetně: Přesvědčivě rychlého, přesného a automatického centrování a vyrovnání obrobku Rozsahu centrování ± 3 mm Automatické vyrovnání obrobku pomocí servo poháněných mikrometrů (AAT) Volitelně: Měření drsnosti Možnosti analýzy (výběr) Obrazovka výsledků: 3D zobrazení Obrazovka výsledků: Celkové házení Válcovitost Kruhovitost Soustřednost Souosost Radiální házení Axiální házení Pravoúhlost Odchylka tloušťky stěny Rovinnost Paralelnost Přerušené obrobky Měření po spirále Celkové radiální házení a axiální Horizontální a vertikální přímost Sklon Odchylka poloměru Kuželovitost Výkonové spektrum Harmonická analýza 17

18 ROUNDTEST RA-2200 CNC Univerzální, automatický Univer RA-2200 S/H CNC Přesnost otáčení: (0,02 + 3,5H/10 000) μm Přímost sloupu (osa Z): 0,1 μm / 100 mm ROUNDTEST RA-2200 S CNC a RA-2200 H CNC: Servo řízené nastavení stolu pro rychlé a přesné vyrovnání obrobku. Nejlepší technologie pro náročné uživatele. Vysoce výkonný software ROUNDPAK pro měření a analýzu Včetně PC Otočný stůl se vzduchovým ložiskem pro velmi přesné otáčení Rychlé, přesné automatické centrování a vyrovnání obrobku na automaticky nastavovacím stole (AAT) Keramické osy Velký rozsah centrování ± 3 mm Velký rozsah vyrovnání ± 1 Pro obrobky až do 580 mm v průměru a 30 kg Měřitelný průměr 256 mm Servo pohon otočného snímacího systému Měřicí rozsah snímacího systému ±400 μm Funkce automatického sledování Plně automatická kalibrace Široká nabídka volitelného příslušenství Volitelný snímací systém pro měření drsnosti (Systém referenční roviny) Snímací systém polohovatelný v krocích po 1 AAT (Automatic Adjustment Table) Automatické centrování/vyrovnání zkušebního vzorku Osa otočného stolu Počáteční chyba vyrovnání osy Osa otočného stolu Otočný stůl A B Obrobek Otočný stůl Obrobek Počáteční chyba vyrovnání středových bodů na povrchu otočného stolu Předběžné měření Předběžné měření dvou průřezů A'a B' Centrování/vyrovnání dokončeno Automatické centrování a vyrovnání následuje předběžné měření

19 Stolní modely nabízející přesvědčivě pestrou škálu zální, funkcí. Standardní provedení s automatickým centrováním a vyrovnáním obrobku. Obrazovka výsledků: 3D zobrazení Automatické vyrovnání obrobku pomocí servo poháněných mikrometrů (AAT) Volitelně: Měření drsnosti Obrazovka výsledků: Celkové házení Možnosti analýzy (výběr) Válcovitost Kruhovitost Soustřednost Souosost Radiální házení Axiální házení Pravoúhlost Odchylka tloušťky stěny Rovinnost Paralelnost Přerušené obrobky Měření po spirále Celkové radiální házení a axiální Horizontální a vertikální přímost Sklon Odchylka poloměru Kuželovitost Výkonové spektrum Harmonická analýza 19

20 ROUNDTEST RA-H5200 Dokonalý v tvaru Dokon RA-H5200 Přesnost otáčení: (0,02 + 3,5H/10 000) μm Přímost sloupu (osa Z): 0,05 μm / 100 mm Obrazovka výsledků: Válcovitost, 3D pohled Možnosti analýzy (výběr) Válcovitost Kruhovitost Soustřednost Souosost Radiální házení Axiální házení Pravoúhlost Odchylka tloušťky stěny Rovinnost Paralelnost Přerušené obrobky Měření po spirále Celkové radiální házení Celkové axiální házení Horizontální a vertikální přímost Sklon Odchylka poloměru Kuželovitost Výkonové spektrum Harmonická analýza ROUNDTEST RA-H5200 AS a RA-H5200 AH: Tato řada je nejlepší ve všem, technologii, přesnosti, rychlosti měření, rychlosti polohování, a může zpracovat nejtěžší obrobky. Se software ROUNDPAK podporuje analýzy tvaru, které splňují nejvyšší standardy. Vysoce výkonný software ROUNDPAK pro měření a analýzu Otočný stůl se vzduchovým ložiskem pro velmi přesné otáčení AAT přesný stůl pro přesvědčivě rychlé, přesné automatické centrování a vyrovnání obrobku FEM konstrukce s keramickými komponenty pro maximální stabilitu Standardní výbava zahrnuje aktivní tlumič vibrací Velký rozsah centrování ± 5 mm Velký rozsah vyrovnání ± 1 Pro obrobky až do 680 mm v průměru a 65 kg Měřitelný průměr 400 mm Snímací systém s nastavitelnou měřicí silou Nastavení snímacího systému ± 45 Měřicí rozsah snímacího systému ±400 μm Funkce automatického sledování Měření výšky 350 mm (AS) resp. 550 mm (AH) Široká nabídka volitelného příslušenství Volitelný snímací systém pro měření drsnosti (Systém referenční roviny) Měření kruhovitosti, vnější, vertikální Měření kruhovitosti, vnější, horizontální Měření rovinnosti

21 Nejlepší ve své třídě, velmi přesné zařízení alý pro dokonale v tvaru přesné měření kolem dokola. Měření válcovitosti po spirále Měření rovinnosti po spirále Částečné měření kružnice pomocí přesného řízení kulatého stolu 21

22 ROUNDTEST RA-H5200 CNC Dokonalý v tvaru Dokon RA-H5200 S/H CNC Přesnost otáčení: (0,02 + 3,5H/10 000) μm Přímost sloupu (osa Z): 0,05 μm / 100 mm Obrazovka výsledků: Válcovitost, 3D pohled Možnosti analýzy (výběr) Válcovitost Kruhovitost Soustřednost Souosost Radiální házení Axiální házení Pravoúhlost Odchylka tloušťky stěny Rovinnost Paralelnost Přerušené obrobky Měření po spirále Celkové radiální házení Celkové axiální házení Horizontální a vertikální přímost Sklon Odchylka poloměru Kuželovitost Výkonové spektrum Harmonická analýza ROUNDTEST RA-H5200 S a RA-H5200 H CNC: Plný rozsah funkcí pro CNC měření tvaru. Tato řada nabízí špičkovou technologii, vynikající přesnost, nejvyšší měřicí a polohovací rychlosti, plnou flexibilitu pro plně automatické polohování snímacího systému a zvládá nejtěžší obrobky. Řízeno vysoce výkonným software ROUNDPAK pro analýzu tvaru, pro řešení složitých měřicích úkolů podle nejvyšších standardů. Vysoce výkonný software ROUNDPAK pro měření a analýzu Včetně PC Otočný stůl se vzduchovým ložiskem pro velmi přesné otáčení AAT přesný stůl pro přesvědčivě rychlé, přesné automatické centrování a vyrovnání obrobku FEM konstrukce s keramickými komponenty pro maximální stabilitu Velký rozsah centrování ± 5 mm Velký rozsah vyrovnání ± 1 Pro obrobky až do 680 mm v průměru a 65 kg Měřitelný vnější průměr 356 mm Servo poháněné polohování snímače v krocích po 1 Měřicí rozsah snímacího systému ± 400 μm Funkce automatického sledování Plně automatická kalibrace Široká nabídka volitelného příslušenství Volitelný snímací systém pro měření drsnosti (Systém referenční roviny) Standardní výbava zahrnuje aktivní tlumič vibrací

23 Nejlepší modely ve své třídě, které splňují nejvyšší alý standardy v flexibility tvaru a přesnosti pro dokonalé výsledky měření Automatické vyrovnání obrobku pomocí servo poháněných mikrometrů (AAT) Snímací systém polohovatelný v krocích po 1 23

24 Software ROUNDPAK Softwarový balíček Rozšiřující modul Kompletně se špičkovým výkonem, flexibilitou a všestranností: ROUNDTEST RA-120P, RA-1600, RA-2200, RA-H5200, RA-2200 CNC a RA-H5200 CNC měřicí přístroje tvaru již dodávány s PC a Mitutoyo vynikajícím novým software ROUNDPAK. Založen na MS Windows, Vám umožní plně využít dostupných možností pro Vaše individuální aplikace. Pro ještě větší flexibilitu, přesnost a rychlost. MeasurLink Modul pro statistické zpracování naměřených dat a analýzu a ukládání naměřených dat. S ROUNDPAK můžete snadno nastavit konkrétní měřicí program, vizualizovat celý proces měření a zdokumentovat výsledky v působivých a přehledných diagramech a 3D grafech. Ukládání a katalogizace měření a vyhodnocovacích podmínek, umožňuje vytvářet dobře seřazenou knihovnu Vašich obrobků. Několik měření lze začlenit do měřicích a vyhodnocovacích podmínek, které, jsou-li propojeny mezi sebou, výrazně zefektivní další měřicí procesy. Obrazovka měření ROUNDPAK umožňuje: ovládání všech servo poháněných os centrování a vyrovnání otočného stolu tvorbu part programů analyzovat odchylky tvaru a polohy nabídnout širokou škálu grafických prezentačních možností přepočet analýz analyzovat srážky vytvářet a ukládat protokoly o zkouškách Obrazovka výsledků

25 Příslušenství Referenční polokoule pro kontrolu kulatého stolu Středicí sklíčidlo (volitelně) pro rychlé upínání obrobků Kalibrační normál pro dynamickou kalibraci snímače Drsnost povrchu (volitelně) Snímací systém pro měření drsnosti povrchu může být připevněn namísto snímacího systému měření tvaru. (Řady RA-2200 a RA-H5200) Rameno monitoru Příklady snímacích hrotů pro manuální a poloautomatické systémy Použití/Typ Standard (součástí dodávky) Plochy Hluboká drážka Zahnutý Hrot snímače ø 1,6 mm Tvrdokov ø 3 mm Tvrdokov ø 0,25 mm Safír ø 0,25 mm Safír Rozměry (mm) ø1, 6 ø4 ø3 ø4 ø4 9,5 ø4 5, , ,8 SR0,25 66,7 150 SR0,25 66 Použití/Typ Hrot snímače Ostří Malý otvor Malý otvor Malý otvor 15 mm Tvrdokov ø 0,8 mm Tvrdokov ø 1 mm Tvrdokov ø 1,6 mm Tvrdokov Rozměry (mm) ø4 ø0,8 ø4 ø1 ø4 ø1, 6 ø1,2 ø4,5 R1 9,5 R15 0,5 ø , Příklady snímacích hrotů pro řady CNC Použití/Typ Hrot snímače Drážky Rovné plochy Univerzální hrot snímače Drážky ø 1,6 mm Tvrdokov ø 1,6 mm Tvrdokov ø 1,6 mm Tvrdokov ø 1,6 mm Tvrdokov Rozměry (mm) Použití/Typ ø 1,6 mm Kulička ø 0,8 mm Kulička ø 0,5 mm Kulička Hluboká drážka Hrot snímače ø 1,6 mm Tvrdokov ø 0,8 mm Tvrdokov ø 0,5 mm Tvrdokov ø 1,6 mm Tvrdokov Rozměry (mm) 25

26 1 p p L L L Kruhovitost Výsledek RA-10 RA-120 RA-120P RA-1600 RA-2200 RA-H5200 Analýzy během otáčení otočného stolu 1 r frovinnost (1 element) Kolmost (referenční osy) Kolmost (referenční plochy) L f Přehled analýz Analýza Aplikace Rovinnost (n elementů) 1... N R 1... N Referenční bod osy R Kolmost Kolmost Referenční plocha Soustřednost c Souosost (osa element) c Souosost (osa osa) Osa 2 Osa 1 N N c Rovnoběžnost (2 elementy) Rovnoběžnost (n elementů) Odchylka tloušťky stěny (radiální) Odchylka tloušťky stěny (axiální) 1... N 1... N d min d max d max d max - d min d min d max - d min...válcovitost 1 N MZC Válcovitost Kuželovitost r1- r2 Radiální házení 1... N Radiální házení Axiální házení 1... N Axiální házení Celkové radiální házení... N 1... N Celkové radiální házení Celkové axiální házení 1... N 1... N Celkové axiální házení Měření průměru Standardní obrobek R d Porovnání k dispozici

27 T L L f L L t L L Analýza Analýza Přímost (vertikální) Přímost (horizontální) Kuželovitost (vertikální) Kuželovitost (horizontální) Sklon (vertikální) Sklon (horizontální) Válcovitost Aplikace Výsledek RA-10 RA-120 RA-120P RA-1600 RA-2200 RA-H5200 Analýzy pro přímé snímání t1 L t L t2 t2 t1 (t1t2) L r2 r1 r1 - r2 (t1t2) L Kolmost Rotační osa Souosost c s Rovnoběžnost (vertikální) Rovnoběžnost (horizontální) p Válcovitost Rovinnost Analýzy pro spirálové snímání Souosost Kolmost (referenční osy) Kolmost (referenční plochy) Celkové radiální házení Celkové axiální házení Kolmost T Kolmost k dispozici 27 11

28 Používáním Mitutoyo přístrojů na měření tvaru budete těžit z konkurenční výhody v oblasti zkušeností a odborných znalostí předního světového specialisty na výrobu měřidel. Využívejte dlouholetých znalostí při řešení úkolů zítřka. Nastavte nejvyšší standardy kvality, výkonu a progresivní technologie. Požádejte o naše další obecné brožury! MĚŘENÍ DRSNOSTI POVRCHU Mitutoyo představuje prakticky strukturovanou brožuru produktů a vyspělých řešení pro měření povrchu. Zde najdou i ti nejnáročnější uživatelé nejlepší řešení postavené na míru pro dokonalé měření drsnosti a vlnitosti povrchu ve výrobě, stejně jako laboratoři. MĚŘENÍ KONTURY Přístroje na měření kontury s výsledky orientovanými na výkon. Metrologické digitální řešení pro mobilní aplikace nebo stacionární použití. Mitutoyo nabízí jednotlivé systémy, vyspělé technologie a přesvědčivé koncepce. Na základě schopností a zkušeností získaných po celém světě. KOMBINOVANÉ MĚŘENÍ KONTURY A DRSNOSTI POVRCHU Přístroje řady Formtracer kombinují technologie měření kontury a povrchu do jednoho systému, který šetří prostor, čas a náklady. To zúročuje výhody obou metod, pokud je omezen prostor, s efektivností a hospodárností v dokonalé kombinaci. Printed in CZ MITUTOYO/CZ 0612 PRC1154(2) Poznámka: Všechny informace o našich výrobcích v tomto tištěném materiálu, společně s vyobrazeními, nákresy, provedením a specifi kací měřidel, jakož i další technické informace, jsou předkládány jako průměrné hodnoty. V tomto ohledu si vyhrazujeme právo na změnu v konstrukci, technické specifi kací, včetně hmotnosti a rozměrů. Naše specifi cké standardy, stejně jako technické regulace, popisy a ilustrace produktů jsou platné ke dni tisku tohoto dokumentu. Dále jsme ještě vázáni našimi všeobecnými obchodními podmínkami, platnými a revidovanými v době prodeje. Pouze nabídka, kterou Vám přímo vytvoříme, je platná. Právo na změny a možnosti výskytu chyb jsou vyhrazeny.
