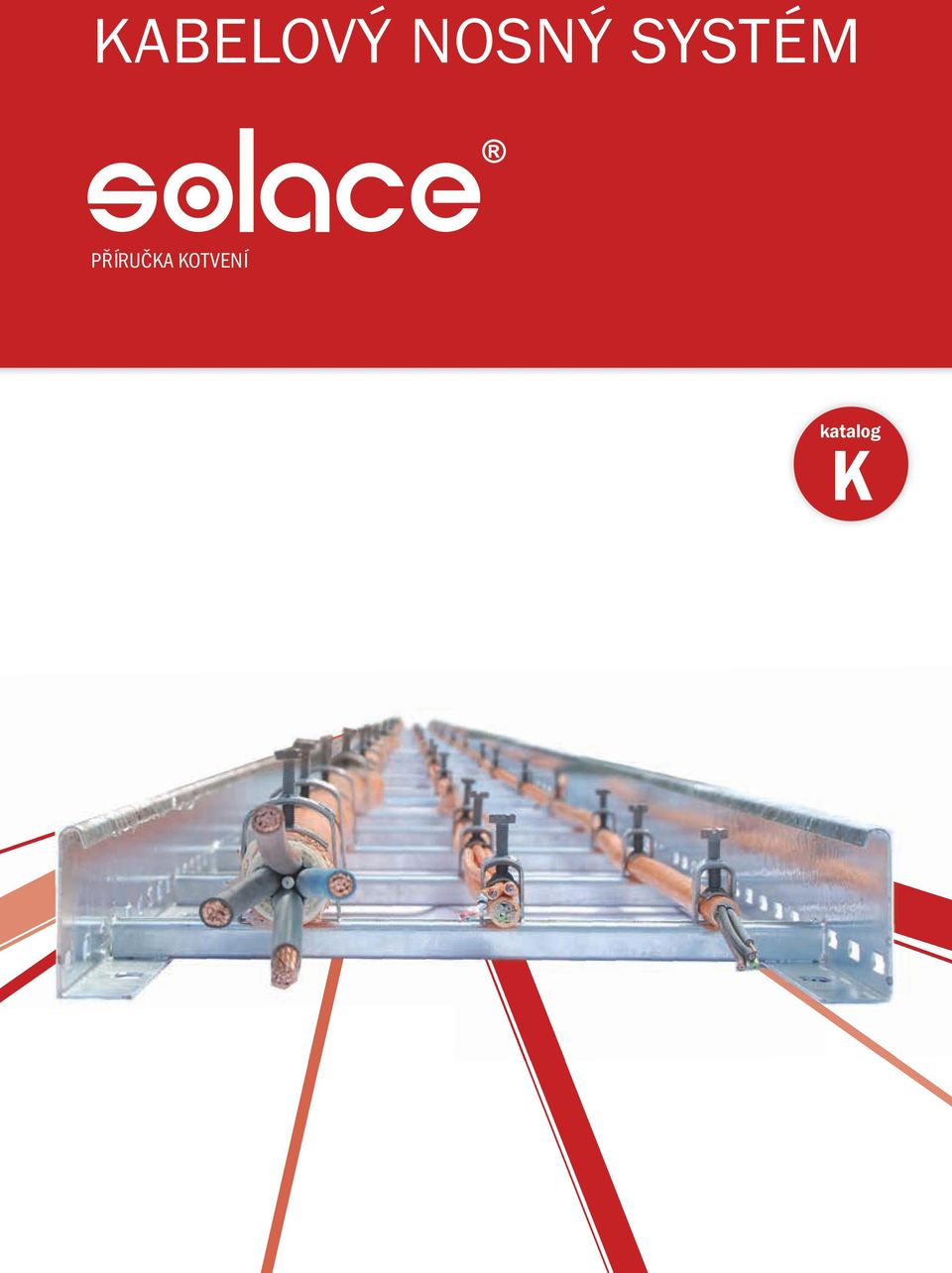

1 KABELOVÝ NOSNÝ SYSTÉM ZÁKLADNÍ Příručka kotvení SORTIMENT PRO ENERGETIKU katalog KA

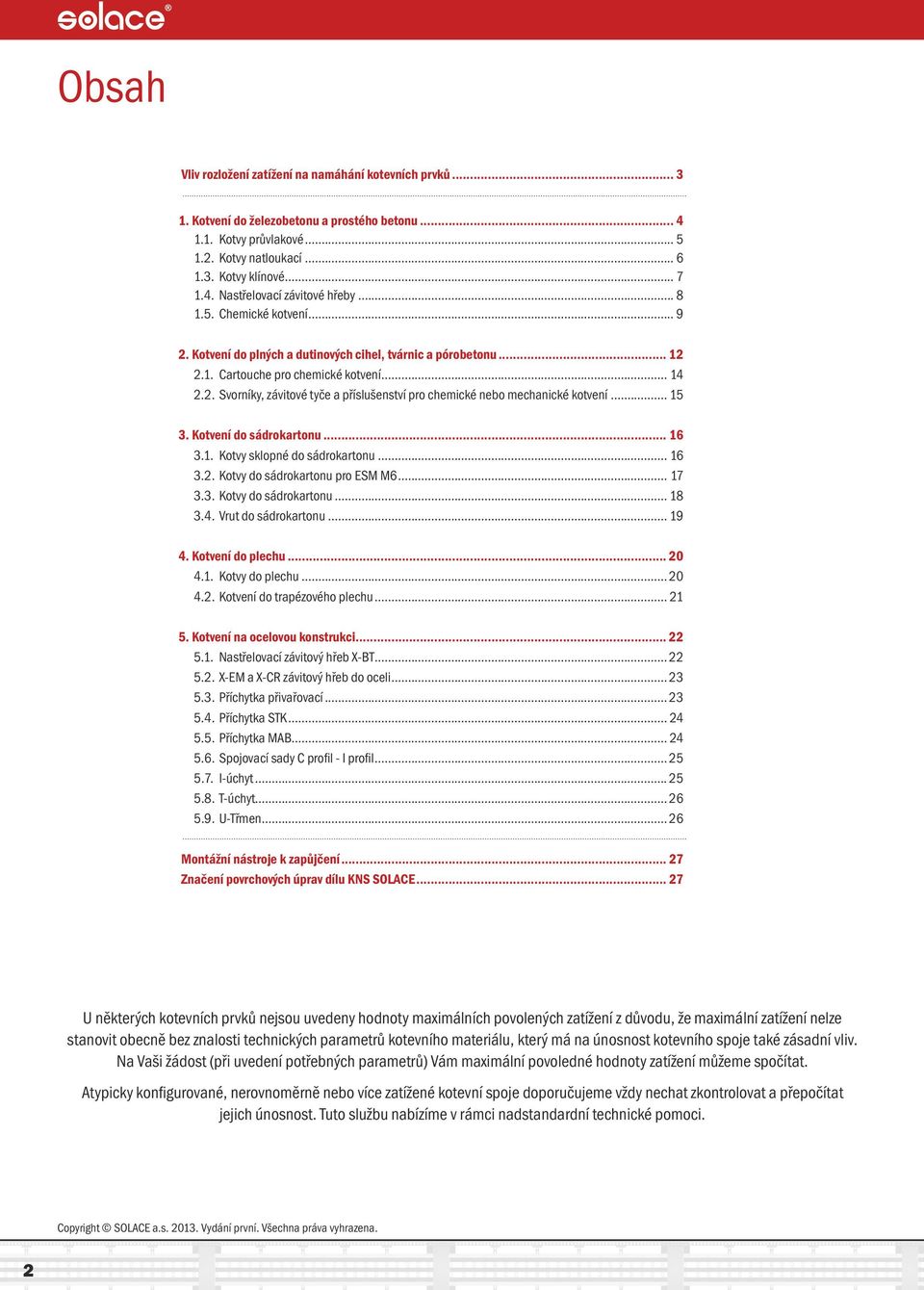

2 Obsah Vliv rozložení zatížení na namáhání kotevních prvků Kotvení do železobetonu a prostého betonu Kotvy průvlakové Kotvy natloukací Kotvy klínové Nastřelovací závitové hřeby Chemické kotvení Kotvení do plných a dutinových cihel, tvárnic a pórobetonu Cartouche pro chemické kotvení Svorníky, závitové tyče a příslušenství pro chemické nebo mechanické kotvení Kotvení do sádrokartonu Kotvy sklopné do sádrokartonu Kotvy do sádrokartonu pro ESM M Kotvy do sádrokartonu Vrut do sádrokartonu Kotvení do plechu Kotvy do plechu Kotvení do trapézového plechu Kotvení na ocelovou konstrukci Nastřelovací závitový hřeb X-BT X-EM a X-CR závitový hřeb do oceli Příchytka přivařovací Příchytka STK Příchytka MAB Spojovací sady C profil - I profil I-úchyt T-úchyt U-Třmen Montážní nástroje k zapůjčení Značení povrchových úprav dílu KNS SOLACE U některých kotevních prvků nejsou uvedeny hodnoty maximálních povolených zatížení z důvodu, že maximální zatížení nelze stanovit obecně bez znalosti technických parametrů kotevního materiálu, který má na únosnost kotevního spoje také zásadní vliv. Na Vaši žádost (při uvedení potřebných parametrů) Vám maximální povoledné hodnoty zatížení můžeme spočítat. Atypicky konfigurované, nerovnoměrně nebo více zatížené kotevní spoje doporučujeme vždy nechat zkontrolovat a přepočítat jejich únosnost. Tuto službu nabízíme v rámci nadstandardní technické pomoci. Copyright SOLACE a.s Vydání první. Všechna práva vyhrazena. 2

3 Kabelový nosný systém SOLACE - příručka kotvení Vliv rozložení zatížení na namáhání kotevních prvků: Pevnost kotevního spoje (namáhání jednotlivých kotev, hřebů apod.) je ovlivněno rozložením zatěžujících sil a konfigurací kotevních prvků. Vliv rozložení zatěžujících sil na namáhání kotevních prvků: - Pokud je stropní závěs zatížen oboustranně, jsou všechny kotvy namáhány rovnoměrně, zatížení každé kotvy je dáno podílem celkového zatížení a počtu kotev (viz příklad A). - Pokud je stropní závěs zatížen jednostranně, dochází k nerovnoměrnému zatížení kotev a součet sil, působících na jednotlivé kotvy je násobkem sil vyvozených zatížením (viz příklad B). Příklad A: Příklad B: Rozteč závěsů: 1500 mm Celkové zatížení: 360 kg (3,6 kn) Rozteč závěsů: 1500 mm Celkové zatížení: 180 kg (1,8 kn) Kotva číslo Tahová síla [kn] Kotva číslo Tahová síla [kn] 1 0, , , , , , , ,650 Vliv konfigurace kotev na jejich namáhání: Posunutím kotev dochází ke změně silového namáhání jednotlivých kotev. Rozteč profilů: 1500 mm Rozteč profilů: 1500 mm Rozteč profilů: 1500 mm Celkové zatížení: 180 kg (1,8 kn) Celkové zatížení: 180 kg (1,8 kn) Celkové zatížení: 180 kg (1,8 kn) Kotva číslo Tahová síla [kn] Smyková síla [kn] 1 0,494 0, ,000 0,900 Kotva číslo Tahová síla [kn] Smyková síla [kn] 1 0,399 0, ,191 0,900 Kotva číslo Tahová síla [kn] Smyková síla [kn] 1 0,309 0, ,239 0,900 verze 1.1 3

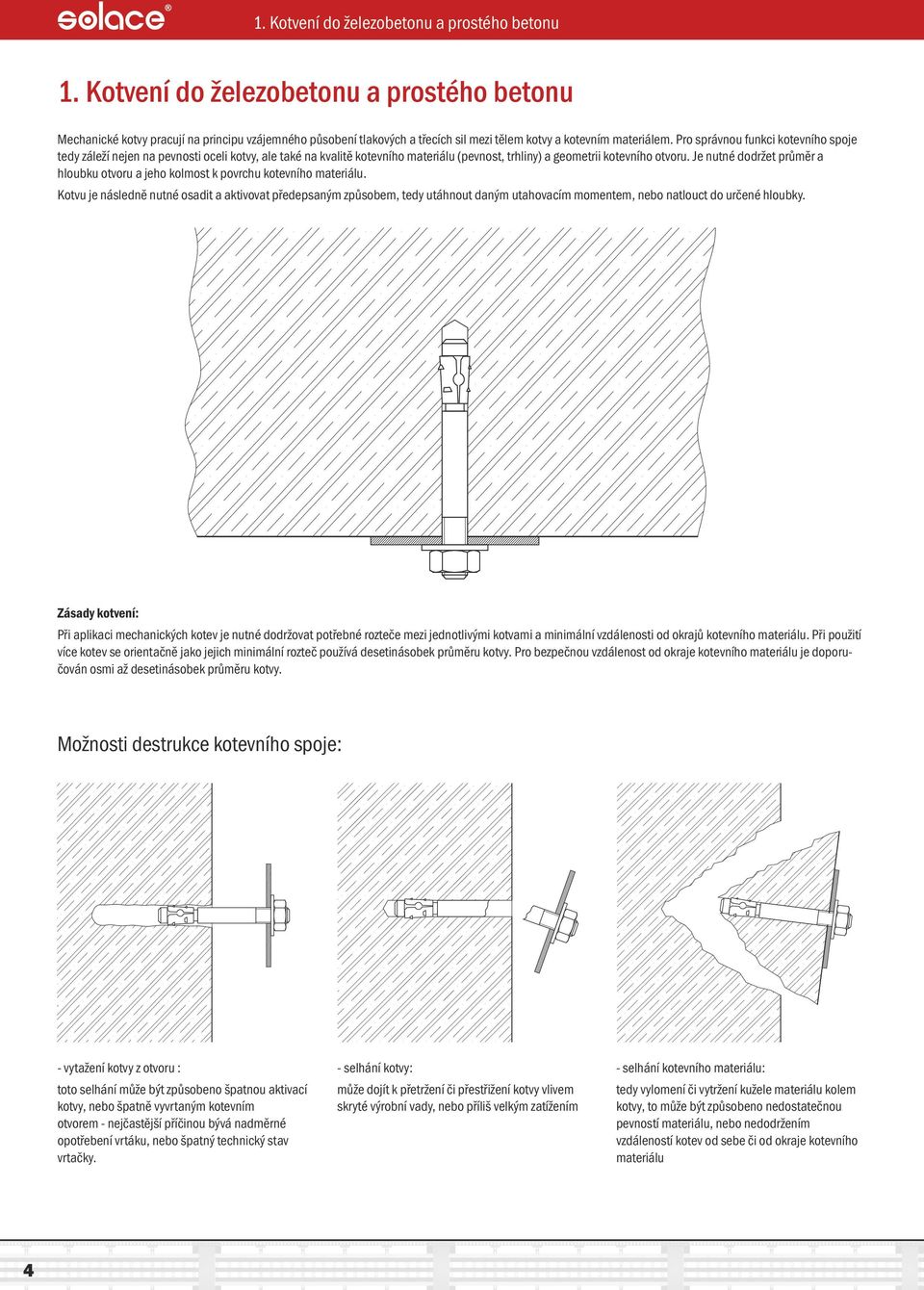

4 1. Kotvení do železobetonu a prostého betonu 1. Kotvení do železobetonu a prostého betonu Mechanické kotvy pracují na principu vzájemného působení tlakových a třecích sil mezi tělem kotvy a kotevním materiálem. Pro správnou funkci kotevního spoje tedy záleží nejen na pevnosti oceli kotvy, ale také na kvalitě kotevního materiálu (pevnost, trhliny) a geometrii kotevního otvoru. Je nutné dodržet průměr a hloubku otvoru a jeho kolmost k povrchu kotevního materiálu. Kotvu je následně nutné osadit a aktivovat předepsaným způsobem, tedy utáhnout daným utahovacím momentem, nebo natlouct do určené hloubky. Zásady kotvení: Při aplikaci mechanických kotev je nutné dodržovat potřebné rozteče mezi jednotlivými kotvami a minimální vzdálenosti od okrajů kotevního materiálu. Při použití více kotev se orientačně jako jejich minimální rozteč používá desetinásobek průměru kotvy. Pro bezpečnou vzdálenost od okraje kotevního materiálu je doporučován osmi až desetinásobek průměru kotvy. Možnosti destrukce kotevního spoje: - vytažení kotvy z otvoru : toto selhání může být způsobeno špatnou aktivací kotvy, nebo špatně vyvrtaným kotevním otvorem - nejčastější příčinou bývá nadměrné opotřebení vrtáku, nebo špatný technický stav vrtačky. - selhání kotvy: může dojít k přetržení či přestřižení kotvy vlivem skryté výrobní vady, nebo příliš velkým zatížením - selhání kotevního materiálu: tedy vylomení či vytržení kužele materiálu kolem kotvy, to může být způsobeno nedostatečnou pevností materiálu, nebo nedodržením vzdáleností kotev od sebe či od okraje kotevního materiálu 4

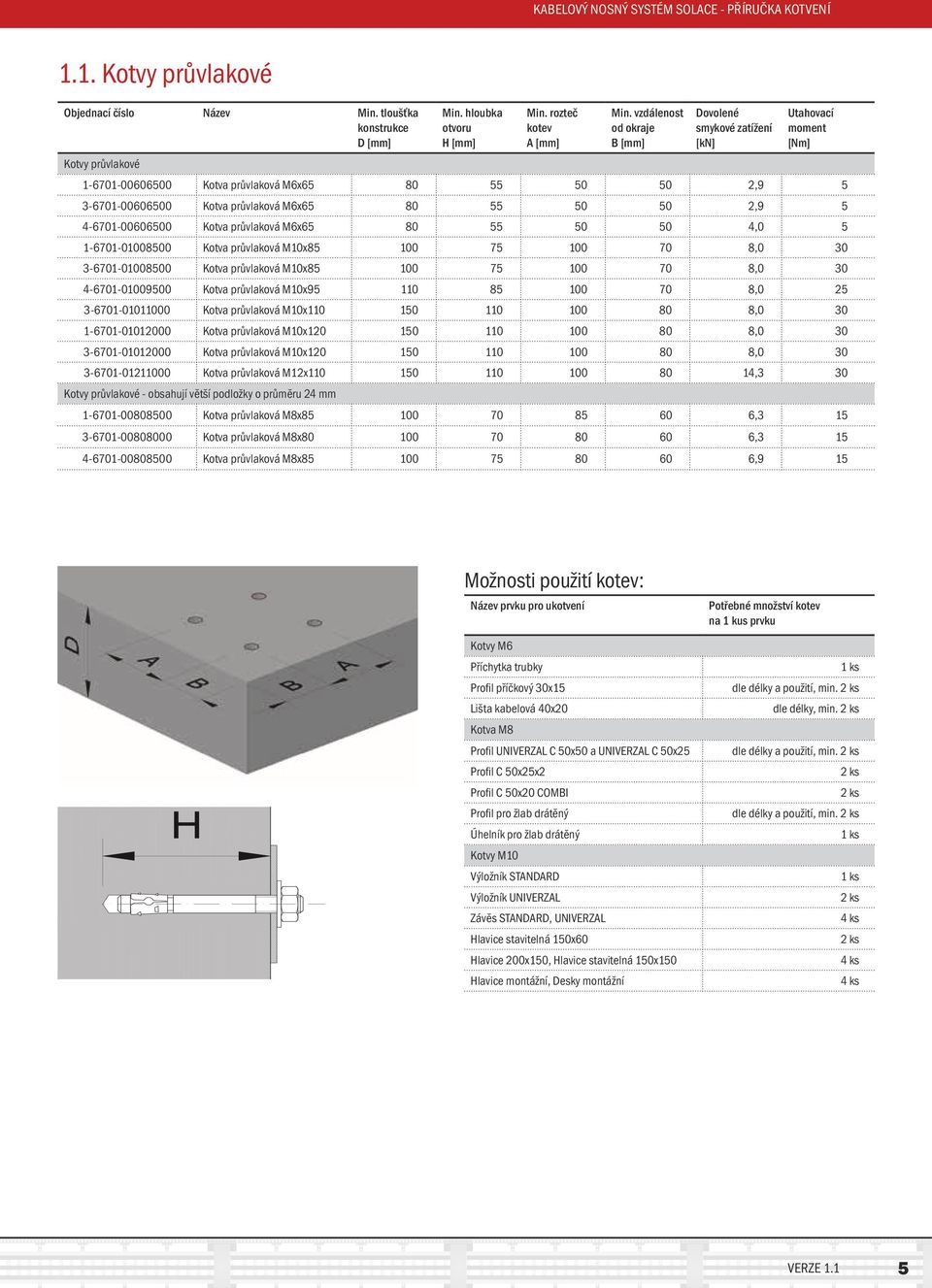

5 Kabelový nosný systém SOLACE - příručka kotvení 1.1. Kotvy průvlakové Název Min. tloušťka konstrukce D Kotvy průvlakové Min. hloubka otvoru H Min. rozteč kotev A Min. vzdálenost od okraje B Dovolené smykové zatížení [kn] Utahovací moment [Nm] Kotva průvlaková M6x , Kotva průvlaková M6x , Kotva průvlaková M6x , Kotva průvlaková M10x , Kotva průvlaková M10x , Kotva průvlaková M10x , Kotva průvlaková M10x , Kotva průvlaková M10x , Kotva průvlaková M10x , Kotva průvlaková M12x ,3 30 Kotvy průvlakové - obsahují větší podložky o průměru 24 mm Kotva průvlaková M8x , Kotva průvlaková M8x , Kotva průvlaková M8x ,9 15 Možnosti použití kotev: Potřebné množství kotev Kotvy M6 Příchytka trubky Profil příčkový 30x15 dle délky a použití, min. Lišta kabelová 40x20 dle délky, min. Kotva M8 Profil UNIVERZAL C 50x50 a UNIVERZAL C 50x25 dle délky a použití, min. Profil C 50x25x2 Profil C 50x20 COMBI Profil pro žlab drátěný dle délky a použití, min. Úhelník pro žlab drátěný Kotvy M10 Výložník STANDARD Výložník UNIVERZAL Závěs STANDARD, UNIVERZAL 4 ks Hlavice stavitelná 150x60 Hlavice 200x150, Hlavice stavitelná 150x150 4 ks Hlavice montážní, Desky montážní 4 ks verze 1.1 5

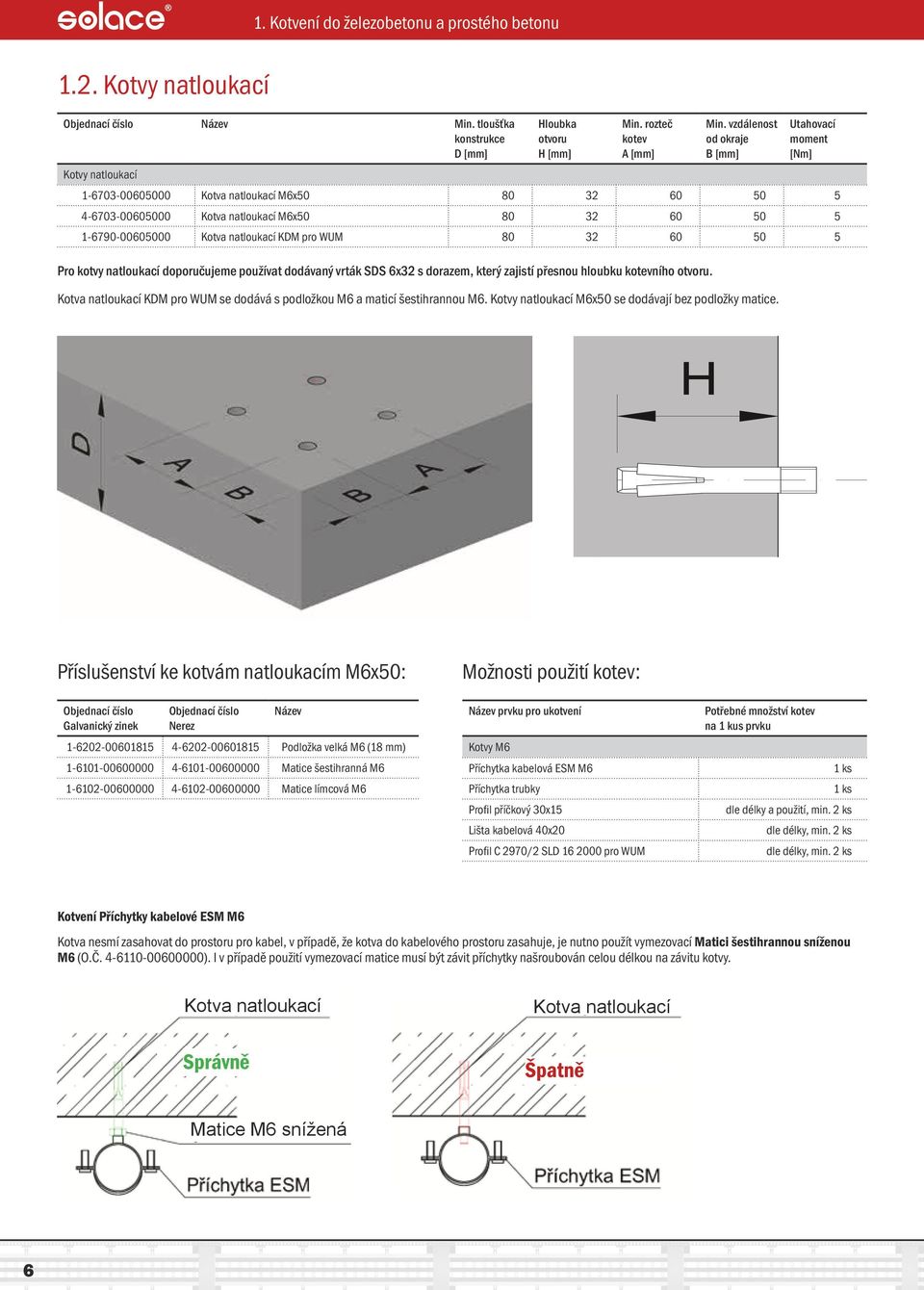

6 1. Kotvení do železobetonu a prostého betonu 1.2. Kotvy natloukací Název Min. tloušťka konstrukce D Kotvy natloukací Hloubka otvoru H Min. rozteč kotev A Min. vzdálenost od okraje B Utahovací moment [Nm] Kotva natloukací M6x Kotva natloukací M6x Kotva natloukací KDM pro WUM Pro kotvy natloukací doporučujeme používat dodávaný vrták SDS 6x32 s dorazem, který zajistí přesnou hloubku kotevního otvoru. Kotva natloukací KDM pro WUM se dodává s podložkou M6 a maticí šestihrannou M6. Kotvy natloukací M6x50 se dodávají bez podložky matice. Příslušenství ke kotvám natloukacím M6x50: Galvanický zinek Nerez Název Podložka velká M6 (18 mm) Matice šestihranná M Matice límcová M6 Možnosti použití kotev: Kotvy M6 Příchytka kabelová ESM M6 Příchytka trubky Profil příčkový 30x15 Lišta kabelová 40x20 Profil C 2970/2 SLD pro WUM Potřebné množství kotev dle délky a použití, min. dle délky, min. dle délky, min. Kotvení Příchytky kabelové ESM M6 Kotva nesmí zasahovat do prostoru pro kabel, v případě, že kotva do kabelového prostoru zasahuje, je nutno použít vymezovací Matici šestihrannou sníženou M6 (O.Č ). I v případě použití vymezovací matice musí být závit příchytky našroubován celou délkou na závitu kotvy. Kotva natloukací Správně Kotva natloukací Špatně Matice M6 snížená 6

7 Kabelový nosný systém SOLACE - příručka kotvení 1.3. Kotvy klínové Název Vnitřní závit φ vrtáku Min. tloušťka konstrukce D Min. hloubka otvoru H Min. rozteč kotev A Min. vzdálenost od okraje B Utahovací moment [Nm] Kotvy klínové Kotva klínová M6 M Kotva klínová M6 M Kotva klínová M8 M Kotva klínová M8 M Kotva klínová M10 M Kotva klínová M10 M Kotvy je nutné aktivovat zatlučením vnitřního klínu vhodným úderovým nástrojem. Možnosti použití kotev: Potřebné množství kotev Kotvy M6, M8, M10 Závitová tyč M6, M8, M10 Šroub M6, M8, M10 verze 1.1 7

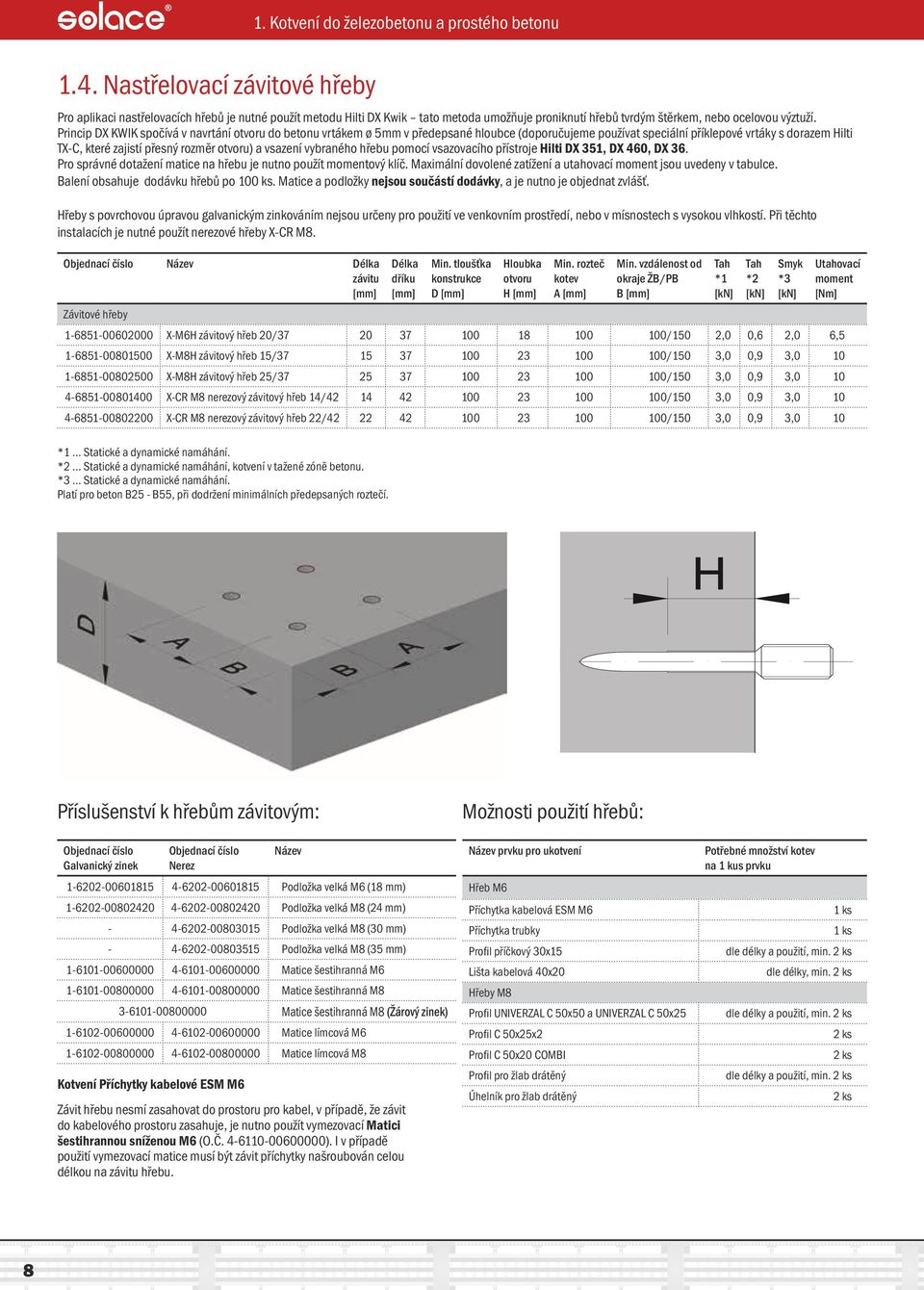

8 1. Kotvení do železobetonu a prostého betonu 1.4. Nastřelovací závitové hřeby Pro aplikaci nastřelovacích hřebů je nutné použít metodu Hilti DX Kwik tato metoda umožňuje proniknutí hřebů tvrdým štěrkem, nebo ocelovou výztuží. Princip DX KWIK spočívá v navrtání otvoru do betonu vrtákem ø 5mm v předepsané hloubce (doporučujeme používat speciální příklepové vrtáky s dorazem Hilti TX-C, které zajistí přesný rozměr otvoru) a vsazení vybraného hřebu pomocí vsazovacího přístroje Hilti DX 351, DX 460, DX 36. Pro správné dotažení matice na hřebu je nutno použít momentový klíč. Maximální dovolené zatížení a utahovací moment jsou uvedeny v tabulce. Balení obsahuje dodávku hřebů po 100 ks. Matice a podložky nejsou součástí dodávky, a je nutno je objednat zvlášť. Hřeby s povrchovou úpravou galvanickým zinkováním nejsou určeny pro použití ve venkovním prostředí, nebo v mísnostech s vysokou vlhkostí. Při těchto instalacích je nutné použít nerezové hřeby X-CR M8. Název Délka závitu Závitové hřeby *1... Statické a dynamické namáhání. *2... Statické a dynamické namáhání, kotvení v tažené zóně betonu. *3... Statické a dynamické namáhání. Platí pro beton B25 - B55, při dodržení minimálních předepsaných roztečí. Délka dříku Min. tloušťka konstrukce D Hloubka otvoru H Min. rozteč kotev A Min. vzdálenost od okraje ŽB/PB B X-M6H závitový hřeb 20/ /150 2,0 0,6 2,0 6, X-M8H závitový hřeb 15/ /150 3,0 0,9 3, X-M8H závitový hřeb 25/ /150 3,0 0,9 3, X-CR M8 nerezový závitový hřeb 14/ /150 3,0 0,9 3, X-CR M8 nerezový závitový hřeb 22/ /150 3,0 0,9 3,0 10 Tah *1 [kn] Tah *2 [kn] Smyk *3 [kn] Utahovací moment [Nm] Příslušenství k hřebům závitovým: Galvanický zinek Nerez Kotvení Příchytky kabelové ESM M6 Název Podložka velká M6 (18 mm) Podložka velká M8 (24 mm) Podložka velká M8 (30 mm) Podložka velká M8 (35 mm) Matice šestihranná M Matice šestihranná M Matice šestihranná M8 (Žárový zinek) Matice límcová M Matice límcová M8 Závit hřebu nesmí zasahovat do prostoru pro kabel, v případě, že závit do kabelového prostoru zasahuje, je nutno použít vymezovací Matici šestihrannou sníženou M6 (O.Č ). I v případě použití vymezovací matice musí být závit příchytky našroubován celou délkou na závitu hřebu. Možnosti použití hřebů: Hřeb M6 Příchytka kabelová ESM M6 Příchytka trubky Profil příčkový 30x15 Lišta kabelová 40x20 Hřeby M8 Profil UNIVERZAL C 50x50 a UNIVERZAL C 50x25 Profil C 50x25x2 Profil C 50x20 COMBI Profil pro žlab drátěný Úhelník pro žlab drátěný Potřebné množství kotev dle délky a použití, min. dle délky, min. dle délky a použití, min. dle délky a použití, min. 8

9 Kabelový nosný systém SOLACE - příručka kotvení 1.5. Chemické kotvení Chemické kotvy pracují na principu vlepení kotevního prvku (závitové tyče) do kotevního otvoru. Pro správnou funkci chemické malty je nutné důkladné smíchání dvou jejích složek (tzv. plnidlo a tvrdidlo) ve správném poměru. Tyto složky mohou být uvnitř cartouche odděleny a tedy následně i vytlačovány dvěma způsoby. Buďto mohou být v cartouche umístěny společně vedle sebe v samostatných sáčcích a jejich vytlačování probíhá jedním společným pístem (typ SE), nebo mohou být pevně odděleny mezikružím a vytlačování probíhá dvěma oddělenými písty pomocí speciálních pistolí (typ SE+ a HIT). Tato metoda s pevně oddělenými složkami je pro aplikaci spolehlivější a snažší, protože nehrozí nerovnoměrné vytlačování směsy ze společně umístěných sáčků. Postup a zásady kotvení: Při vrtání otvoru pro chemickou kotvu je třeba dodržet předepsanou minimální velikost otvoru, aby byla kotva zajištěna dostatečným množstvím lepící malty. Otvor je nutné důkladně vyčistit předepsaným zbůsobem (čištění kartáčkem a vyfoukáním) pro zajištění dostatečné styčné plochy bez volných částic a prachu pro kvalitní přilnutí lepící malty. Při prvním použití nového směšovače je nutné počáteční předepsané množství vytlačené hmoty odstranit, kvůli možnému nedostatečnému promíchání obou složek, dále už je možné lepící maltu aplikovat: - při kotvení do plných a pórovitých materiálů (beton, ytong apod.) se lepící malta aplikuje přímo do připraveného otvoru. Do otvoru vyplněného z předepsané části lepící hmotou se kotevní prvek zasouvá spolu s jeho pomalým otáčením, aby bylo zajištěno dokonalé vniknutí lepící malty také do závitů kotvy (závitové tyče). Po osazení do požadované hloubky a polohy je třeba nechat lepící maltu předepsanou dobu tvrdnout a během tohoto tvrdnutí již s kotevním prvkem nepohybovat! Toto jsou obecné zásady a postupy pro montáže chemických kotev. Vždy dodržujte přesné montážní postupy uvedené na jednotlivých baleních cartouche! Možnosti destrukce kotevního spoje: - vytažení kotevního prvku z otvoru : - selhání kotevního prvku: - selhání kotevního materiálu: toto selhání může být způsobeno nedostatečným vyčištěním kotevního otvoru, použitím malého množství lepící hmoty, nebo jejím nedostatečným vytvrdnutím může dojít k přetržení či přestřižení kotevního prvku (závitové tyče) vlivem skryté výrobní vady nebo přílišným zatížením tedy vylomení či vytržení kužele materiálu kolem kotvy, to může být způsobeno nedostatečnou pevností materiálu, nebo nedodržením vzdáleností kotev od sebe či od okraje kotevního materiálu verze 1.1 9

10 1. Kotvení do železobetonu a prostého betonu Cartouche pro chemické kotvení Každá cartouche je dodávána včetně směšovače. Pro aplikaci 300 ml cartouche typu SE slouží standardní vytlačovací silikonová pistole, pro typy SE+ a HIT jsou nutné speciální pistole s odděleným vytlačováním plnidla a tvrdidla. Cartouche typu SE+ a HIT nabízí spolehlivější aplikaci, protože prostor pro plnidlo a tvrdidlo je pevně oddělen a jejich vytlačovací poměr je tím vždy přesně dodržen. Speciální aplikační pistole pro typ SE+ a HIT Vám můžeme na objednávku zapůjčit. Patrona HVU je lepící hmota balená samostatně pro jednotlivý otvor průměru 10 a 12 mm dané hloubky, smíchání jejích složek je provedeno rozmělněním hmoty při osazení svorníku. K tomuto je třeba použít vrtačku s osazovacím nástrojem. Vždy dodržujte předepsaný postup aplikace dle pokynů na cartouche. Název Objem cartouche [ml] Pro standardní vytlačovací pistoli (na silikony, tmely...) Cartouche pro chemické kotvení typ HFX 275 ml Cartouche pro chemické kotvení typ SE 300 ml 300 Pro speciální vytlačovací pistoli Cartouche pro chemické kotvení typ SE+ 400 ml Cartouche pro chemické kotvení typ HIT MM Plus 330 ml Cartouche pro chemické kotvení typ HIT MM Plus 500 ml Cartouche pro chemické kotvení typ HIT HY 200-R 330 ml Cartouche pro chemické kotvení typ HIT HY 200-R 500 ml 500 Bez vytlačovací pistole - Pro jednotlivé otvory HVU chemická patrona 8x HVU chemická patrona 10x90 - Informace o chemickém kotvení do plných a pórovitých stavebních materiálů: Velikost závitové tyče/svorníku, popisy hodnot v tabulce φ vrtáku Hloubka ukotvení H Závitová tyč M6 8 Orientační množství náplně na jeden otvor [ml] 1,3 1,7 2,0 2,2 2,5 2,8 3,1 3,3 3,7 - - Min. osová vzdálenost A Min. vzdálenost od okraje B Závitová tyč M8 10 Orientační množství náplně na jeden otvor [ml] - 2,3 2,7 3,0 3,4 3,8 4,2 4,6 5,0 5,4 - Min. osová vzdálenost A Min. vzdálenost od okraje B Závitová tyč M10 12 Orientační množství náplně na jeden otvor [ml] - - 3,5 3,9 4,4 4,9 5,4 5,9 6,4 6,9 7,4 Min. osová vzdálenost A Min. vzdálenost od okraje B Orientační pracovní teploty: Teplota: 5 C 10 C 15 C 20 C 25 C 30 C 35 C SE Pracovní doba [min] Doba tvrdnutí [min] Teplota: 0 C 5 C 10 C 20 C HVU Chemická patrona Pracovní doba [min] Doba tvrdnutí [min] Teplota: 5 C 10 C 20 C 30 C 40 C HIT - HY 200-R Pracovní doba [min] Doba tvrdnutí [min] Teplota: 0 C 5 C 10 C 20 C 30 C 40 C HIT - MM PLUS Pracovní doba [min] Doba tvrdnutí [min]

11 Kabelový nosný systém SOLACE - příručka kotvení Svorníky a závitové tyče s příslušenstvím pro chemické kotvení Svorník pro chemické kotvení obsahuje závitové tyče příslušné délky, podložky a matice šestihranné. Šroub pro chemické kotvení obsahuje speciálního šroubu, podložky a matice šestihranné. Závitové tyče jsou dodávány v délce 1 m a jsou určeny ke krácení na potřebnou délku přímo na stavbě. Podložky a matice je nutné objednat zvlášť. Název Doporučená kotevní hloubka Svorníky Svorník pro chemické kotvení M6x Svorník pro chemické kotvení M6x Svorník pro chemické kotvení M8x Svorník pro chemické kotvení M8x Svorník pro chemické kotvení M8x Svorník pro chemické kotvení M10x Svorník pro chemické kotvení M10x Svorník pro chemické kotvení M10x Šrouby Šroub pro chemické kotvení HIT-Z M8x Šroub pro chemické kotvení HIT-Z M8x Šroub pro chemické kotvení HIT-Z M8x Šroub pro chemické kotvení HIT-Z M10x Šroub pro chemické kotvení HIT-Z M10x Šroub pro chemické kotvení HIT-Z M10x Závitové tyče Tyč závitová M Tyč závitová M Tyč závitová M Tyč závitová M Tyč závitová M Tyč závitová M Tyč závitová M Tyč závitová M Příslušenství k závitovým tyčím: Galvanický zinek Nerez Název Podložka velká M6 (18 mm) Podložka velká M8 (24 mm) Podložka velká M8 (30 mm) Podložka velká M8 (35 mm) Podložka velká M10 (30 mm) Matice šestihranná M Matice šestihranná M Matice šestihranná M8 (Žárový zinek) Matice šestihranná M Matice šestihranná M10 (Žárový zinek) Matice límcová M Matice límcová M Matice límcová M10 Možnosti použití: Potřebné množství kotev Svorníky a závitové tyče M6 Příchytka trubky Příchytka kabelová ESM M6 Profil příčkový 30x15 dle délky a použití, min. Lišta kabelová 40x20 dle délky, min. Svorníky a závitové tyče M8 Profil UNIVERZAL C 50x50 a UNIVERZAL C 50x25 dle délky a použití, min. Profil C 50x25x2 Profil C 50x20 COMBI Profil pro žlab drátěný dle délky a použití, min. Úhelník pro žlab drátěný Svorníky a závitové tyče M10 Výložník STANDARD Výložník UNIVERZAL Závěs STANDARD, UNIVERZAL 4 ks Hlavice stavitelná 150x60 Hlavice 200x150, Hlavice stavitelná 150x150 4 ks Hlavice montážní, Desky montážní 4 ks verze

12 2. Kotvení do plných a dutinových cihel, tvárnic a pórobetonu 2. Kotvení do plných a dutinových cihel, tvárnic a pórobetonu Kotvení mechanické Pórobetony (např. YTONG), dutinové cihly a tvárnice (např. POROTHERM) či jiné lehčené a dutinové stavební materiály neposkytují dostatečnou vnitřní pevnost materiálu pro bezpečnou aktivaci a funkčnost klasických mechanických kotev (tedy kotvy průvlakové, natloukací, klínové...) a nastřelovacích hřebů. Z toho důvodu je třeba použít kotevní prvek, který zatížení rozloží na větší plochu povrchu kotevní konstrukce na její opačné straně než je prvek kotvený - k tomuto způsobu kotvení slouží závitové tyče (svorníky) vedené skrz konstrukci a zajištěné z opačné strany maticí s velkou podložkou či ocelovým profilem vhodné délky pro lepší rozložení zatížení. Při kotvení s využitím Profilů C je nutné použít závitové tyče M8, nástroje pro utažení matice M10 se již do profilu C nevejdou! Prošroubování konstrukce však nemusí být vždy možné z technických či estetických důvodů. Druhou variantou ukotvení tedy je použití chemických kotev viz. následující strana. Zásady kotvení: Při montáži závitových tyčí je nutné dodržovat mezi nimi potřebné rozteče a především minimální vzdálenosti od okrajů kotevního materiálu, aby nedošlo k jeho odlomení či rozdrcení. Při použití více svorníků u sebe doporučujeme vždy zvětšit roznášecí plochu zatížení pomocí vhodného ocelového profilu. Pro bezpečnou vzdálenost od okraje kotevního materiálu je doporučován osmi až desetinásobek průměru závitové tyče. Možnosti destrukce ukotvení: - odlomení okraje kotevního materiálu: k tomuto může dojít především kvůli nedodržení dostatečné vzdálenosti otvoru od okraje kotevního materiálu, nebo trhlinovým poškozením materiálu při špatně zvoleném postupu vrtání. - rozdrcení či zhroucení struktury kotevního maretiálu: toto hrozí především u dutinových tvárnic a cihel, k poškození může dojít při samotném vrtání, nebo vlivem velkého zatížení ukotveného prvku s malou roznášecí plochou. 12

13 Kabelový nosný systém SOLACE - příručka kotvení Kotvení chemické Chemické kotvy pracují na principu vlepení kotevního prvku (závitové tyče) do kotevního otvoru. Pro správnou funkci chemické malty je nutné důkladné smíchání dvou jejích složek (tzv. plnidlo a tvrdidlo) ve správném poměru. Tyto složky mohou být uvnitř cartouche odděleny a tedy následně i vytlačovány dvěma způsoby. Buďto mohou být v cartouche umístěny společně vedle sebe v samostatných sáčcích a jejich vytlačování probíhá jedním společným pístem (typ SE), nebo mohou být pevně odděleny mezikružím a vytlačování probíhá dvěma oddělenými písty pomocí speciálních pistolí (typ SE+ a HIT). Tato metoda s pevně oddělenými složkami je pro aplikaci spolehlivější a snažší, protože nehrozí nerovnoměrné vytlačování směsy ze společně umístěných sáčků. Postup a zásady kotvení: Při vrtání otvoru pro chemickou kotvu je třeba dodržet předepsanou minimální velikost otvoru, aby byla kotva zajištěna dostatečným množstvím lepící malty. Otvor je nutné důkladně vyčistit předepsaným zbůsobem (čištění kartáčkem a vyfoukáním) pro zajištění dostatečné styčné plochy bez volných částic a prachu pro kvalitní přilnutí lepící malty. Při prvním použití nového směšovače je nutné počáteční předepsané množství vytlačené hmoty odstranit, kvůli možnému nedostatečnému promíchání obou složek, dále už je možné lepící maltu aplikovat: - při kotvení do dutinových materiálů (např. POROTHERM) je nutné do otvoru umístit speciální pouzdro a lepící malta se aplikuje až následně do něj. Toto pouzdro zaručí rovnoměrné rozmístění lepící malty v dutinách kolem kotvy a tím dostatečně pevný a bezpečný kotevní spoj. Do pouzdra vyplněného z předepsané části lepící hmotou se kotevní prvek zasouvá spolu s jeho pomalým otáčením, aby bylo zajištěno dokonalé vniknutí lepící malty také do závitů kotvy (závitové tyče). Po osazení do požadované hloubky a polohy je třeba nechat lepící maltu předepsanou dobu tvrdnout a během tohoto tvrdnutí již s kotevním prvkem nepohybovat! Toto jsou obecné zásady a postupy pro montáže chemických kotev. Vždy dodržujte přesné montážní postupy uvedené na jednotlivých baleních cartouche! Možnosti destrukce kotevního spoje: - vytažení kotevního prvku z otvoru : toto selhání může být způsobeno nedostatečným vyčištěním kotevního otvoru, použitím malého množství lepící hmoty, nebo jejím nedostatečným vytvrdnutím - selhání kotevního prvku: může dojít k přetržení či přestřižení kotevního prvku (závitové tyče) vlivem skryté výrobní vady nebo přílišným zatížením - selhání kotevního materiálu: tedy vylomení či vytržení kužele materiálu kolem kotvy, to může být způsobeno nedostatečnou pevností materiálu, nebo nedodržením vzdáleností kotev od sebe či od okraje kotevního materiálu, nebo v případě dutinových materiálů také rozdrcením a vylomením vnitřní struktury tvárnice např. vlivem přílišného poškození při špatně zvoleném postupu vrtání otvoru verze

14 2. Kotvení do plných a dutinových cihel, tvárnic a pórobetonu 2.1. Cartouche pro chemické kotvení Každá cartouche je dodávána včetně směšovače. Pro aplikaci 300 ml cartouche typu SE slouží standardní vytlačovací silikonová pistole, pro typy SE+ a HIT jsou nutné speciální pistole s odděleným vytlačováním plnidla a tvrdidla. Cartouche typu SE+ a HIT nabízí spolehlivější aplikaci, protože prostor pro plnidlo a tvrdidlo je pevně oddělen a jejich vytlačovací poměr je tím vždy přesně dodržen. Speciální aplikační pistole pro typ SE+ a HIT Vám můžeme na objednávku zapůjčit. Vždy dodržujte předepsaný postup aplikace dle pokynů na cartouche. Název Objem cartouche [ml] Pro standardní vytlačovací pistoli (na silikony, tmely...) Cartouche pro chemické kotvení typ HFX 275 ml Cartouche pro chemické kotvení typ SE 300 ml 300 Pro speciální vytlačovací pistoli Cartouche pro chemické kotvení typ SE+ 400 ml Cartouche pro chemické kotvení typ HIT MM Plus 330 ml Cartouche pro chemické kotvení typ HIT MM Plus 500 ml Cartouche pro chemické kotvení typ HIT HY 200-R 330 ml Cartouche pro chemické kotvení typ HIT HY 200-R 500 ml 500 Informace o chemickém kotvení do plných a pórovitých stavebních materiálů: Velikost závitové tyče/svorníku, popisy hodnot v tabulce φ vrtáku Orientační pracovní teploty: Hloubka ukotvení H Závitová tyč M6 8 Orientační množství náplně na jeden otvor [ml] 1,3 1,7 2,0 2,2 2,5 2,8 3,1 3,3 3,7 - - Min. osová vzdálenost A Min. vzdálenost od okraje B Závitová tyč M8 10 Orientační množství náplně na jeden otvor [ml] - 2,3 2,7 3,0 3,4 3,8 4,2 4,6 5,0 5,4 - Min. osová vzdálenost A Min. vzdálenost od okraje B Závitová tyč M10 12 Orientační množství náplně na jeden otvor [ml] - - 3,5 3,9 4,4 4,9 5,4 5,9 6,4 6,9 7,4 Min. osová vzdálenost A Min. vzdálenost od okraje B Informace o chemickém kotvení do dutinových stavebních materiálů: Délka závitové tyče/svorníku Závitová tyč M6 M6 x 60 Závitová tyč M8 M8 x 100 Závitová tyč M10 M10 x 120 Rozměr pouzdra φ vrtáku Hloubka vrtání H Orientační množství náplně [ml] Min. osová vzdálenost A Min. vzdálenost od okraje B 9x x x x ks 12x x x ks 16x x x50+16x Teplota: 5 C 10 C 15 C 20 C 25 C 30 C 35 C SE Pracovní doba [min] Doba tvrdnutí [min] Teplota: 5 C 10 C 20 C 30 C 40 C HIT - HY 200-R Pracovní doba [min] Doba tvrdnutí [min] Teplota: 0 C 5 C 10 C 20 C 30 C 40 C HIT - MM PLUS Pracovní doba [min] Doba tvrdnutí [min]

15 Kabelový nosný systém SOLACE - příručka kotvení 2.2. Svorníky, závitové tyče a příslušenství pro chemické nebo mechanické kotvení Svorník pro chemické kotvení obsahuje závitové tyče příslušné délky, podložky a matice šestihranné. Závitové tyče jsou dodávány v délce 1 m a jsou určeny ke krácení na potřebnou délku přímo na stavbě. Podložky a matice je nutné objednat zvlášť. Název Doporučená kotevní hloubka Svorníky Svorník pro chemické kotvení M6x Svorník pro chemické kotvení M6x Svorník pro chemické kotvení M8x Svorník pro chemické kotvení M8x Svorník pro chemické kotvení M8x Svorník pro chemické kotvení M10x Svorník pro chemické kotvení M10x Svorník pro chemické kotvení M10x Závitové tyče Tyč závitová M Tyč závitová M Tyč závitová M Tyč závitová M Tyč závitová M Tyč závitová M Tyč závitová M Tyč závitová M Příslušenství k závitovým tyčím: Galvanický zinek Nerez Název Podložka velká M6 (18 mm) Podložka velká M8 (24 mm) Podložka velká M8 (30 mm) Podložka velká M8 (35 mm) Podložka velká M10 (30 mm) Matice šestihranná M Matice šestihranná M Matice šestihranná M8 (Žárový zinek) Matice šestihranná M Matice šestihranná M10 (Žárový zinek) Matice límcová M Matice límcová M Matice límcová M10 Pouzdra pro kotvení do dutinových materiálů: Při kotvení do dutinových materiálů (např. porotherm apod.) je nutné použít pouzdro pro zaručení rovnoměrného rozmístění lepící malty v dutinách kolem spoje. Možnosti použití: Název Pro svorníky průměru Pouzdra pro chemické kotvení Potřebné množství kotev Svorníky a závitové tyče M6 Příchytka trubky Příchytka kabelová ESM M6 Profil příčkový 30x15 dle délky a použití, min. Lišta kabelová 40x20 dle délky, min. Svorníky a závitové tyče M8 Profil UNIVERZAL C 50x50 a UNIVERZAL C 50x25 dle délky a použití, min. Profil C 50x25x2 Profil C 50x20 COMBI Profil pro žlab drátěný dle délky a použití, min. Úhelník pro žlab drátěný Svorníky a závitové tyče M10 Výložník STANDARD Výložník UNIVERZAL Závěs STANDARD, UNIVERZAL 4 ks Hlavice stavitelná 150x60 Hlavice 200x150, Hlavice stavitelná 150x150 4 ks Hlavice montážní, Desky montážní 4 ks Průměr vrtáku Hloubka kotvení Pouzdro pro chemické kotvení 9x50 M Pouzdro pro chemické kotvení 13x85 M Pouzdro pro chemické kotvení 13x130 M Pouzdro HIT-SC pro chemické kotvení 12x50 - nastavovací M Pouzdro HIT-SC pro chemické kotvení 12x85 - nastavovací M Pouzdro HIT-SC pro chemické kotvení 16x50 - nastavovací M Pouzdro HIT-SC pro chemické kotvení 16x85 - nastavovací M verze

16 3. Kotvení do sádrokartonu 3. Kotvení do sádrokartonu 3.1. Kotvy do sádrokartonu sklopné Název Potřebný φ vrtáku/ vykružovacího přípravku Kotvy do sádrokartonu sklopné Min. rozteč kotev A Min. vzdálenost od okraje B Kotva do sádrokartonu sklopná M8x Kotva do sádrokartonu sklopná M10x Možnosti použití sklopných kotev: M8 Profil UNIVERZAL C 50x50 a UNIVERZAL C 50x25 Profil C 50x25x2 Profil C 50x20 COMBI Profil pro žlab drátěný Úhelník pro žlab drátěný M10 Výložník STANDARD Výložník UNIVERZAL Potřebné množství kotev dle velikosti a použití, min. dle velikosti a použití, min. min. 70 Kotva se zasune do vyvrtaného otvoru do takové hloubky, aby došlo k jejímu sklopení a zapření o vnitřní stranu sádrokartonové desky. Závitovou tyč je následně možné zašroubovat hlouběji do příčky a nechat vyčnívat pouze délku potřebnou k osazení kotveného prvku, podložky a matice pro dotažení. 16

17 Kabelový nosný systém SOLACE - příručka kotvení 3.2. Kotvy do sádrokartonu pro ESM M6 Kotvy jsou dodávány včetně závitové tyče M6x80 a matice límcové. Pro instalaci kotvy je třeba použít instalační kleště. Instalační kleště je možné u nás na objednávku zapůjčit. Název Max. tloušťka sádrokartonu D Potřebný φ vrtáku Min. rozteč kotev A Min. vzdálenost od okraje B Kotvy do sádrokartonu pro ESM Kotva do sádrokartonu 12 φ 10x52 pro ESM M Kotva do sádrokartonu 25 φ 10x65 pro ESM M Možnosti použití kotvy do sádrokartonu pro ESM M6: Příchytka kabelová ESM M6 Příchytka trubky Profil příčkový 30x15 Lišta kabelová 40x20 Potřebné množství kotev dle délky a použití, min. dle délky, min. Postup montáže: Kotva se zasune do vyvrtaného otvoru o φ 10 mm až po její okrajový lem. Pomocí instalačních kleští, které se zaháknou pod matici našroubovanou na závitové tyči, se kotva rozepře a tím aktivuje. Správně Špatně Správně Závitovou tyč s maticí je třeba došroubovat a dotáhnout do polohy, aby při nasazení příchytky ESM závitová tyč nezasahovala do prostoru určeného pro kabel. V opačném případě je nutné pro vymezení instalační vzdálenosti příchytky ESM použít Matici šestihrannou sníženou M6 (O.Č ). I v případě použití vymezovací matice musí být závit příchytky našroubován celou délkou na závitu tyče. verze

18 3. Kotvení do sádrokartonu 3.3. Kotvy do sádrokartonu Název Max. tloušťka materiálu D Potřebný φ vrtáku Min. rozteč kotev A Min. vzdálenost od okraje B Kotvy do sádrokartonu Kotva do sádrokartonu φ 10x52 (M5) Kotva do sádrokartonu φ 10x65 (M5) Možnosti použití: Profil příčkový 30x15 Příchytka trubky Lišta kabelová 40x20 Potřebné množství kotev dle délky a použití, min. dle délky, min. Postup montáže: Kotva se zasune do vyvrtaného otvoru o předepsaném průměru až po její okrajový lem. Aktivace a upevnění kotvy se provádí pomocí instalačních kleští, kterými se šroub částečně povytáhne a tím se kotva rozepře. Pod hlavu šroubu se následně připevní potřebný prvek. 18

19 Kabelový nosný systém SOLACE - příručka kotvení 3.4. Vrut do sádrokartonu Zinkohliníkový vrut se závitem M6 určený pro upevnění prvků do sádrokartonových a sádrovláknitých desek Název Min. tloušťka sádrokartonu D Potřebný φ vrtáku Min. rozteč vrutů A Min. vzdálenost od okraje B Vrut do sádrokartonu Vrut do sádrokartonu M6x Kotvení Příchytky kabelové ESM M6 Závit vrutu nesmí zasahovat do prostoru pro kabel, v případě, že závit do kabelového prostoru zasahuje, je nutno použít vymezovací Matici šestihrannou sníženou M6 (O.Č ). I v případě použití vymezovací matice musí být závit příchytky plně našroubován na závitu vrutu. verze

20 4. Kotvení do plechu 4. Kotvení do plechu 4.1. Kotvy do plechu Název Max. tloušťka materiálu D Potřebný φ vrtáku Min. rozteč kotev A Min. vzdálenost od okraje B Kotvy do plechu Kotva do plechu φ 8x21 (M4) Možnosti použití: Profil příčkový 30x15 Příchytka trubky Lišta kabelová 40x20 Potřebné množství kotev dle délky a použití, min. dle délky, min. Postup montáže: Kotva se zasune do vyvrtaného otvoru o předepsaném průměru až po její okrajový lem. Aktivace a upevnění kotvy se provádí pomocí instalačních kleští, kterými se šroub částečně povytáhne a tím se kotva rozepře. Pod hlavu šroubu se následně připevní potřebný prvek. 20

21 Kabelový nosný systém SOLACE - příručka kotvení 4.2. Kotvení do trapézového plechu Do trapézového plechu je možné kotvit prvky KNS (jako např. závěsy a výložníky) přímo pomocí kotvy do sádrokartonu sklopné M10x100. V případě, že velikost profilování trapézového plechu neodpovídá roztečím otvorů v kotvených prvcích, je třeba tyto prvky upevnit šroubem M10x25 s ozubenou hlavou, maticí a podložkou na profil UNIVERZAL C, který se ukotví pomocí kotvy do sádrokartonu sklopné M8x100. Pro ukotvení profilu je možné použít jeho oválné i čtvercové otvory. Název Potřebný φ vrtáku/ vykružovacího přípravku Kotvy do sádrokartonu sklopné Min. rozteč kotev Min. vzdálenost od okraje plechu Kotva do sádrokartonu sklopná M8x Kotva do sádrokartonu sklopná M10x P Pohled P Kotva se zasune do vyvrtaného otvoru do takové hloubky, aby došlo k jejímu sklopení a zapření o vnitřní stranu trapézového plechu. Na závitovou tyč se následně osadí kotvený prvek, podložka a matice. Před plným došroubováním matice je možné závitovou tyč zašroubovat hlouběji a nechat vyčnívat pouze délku potřebnou k dotažení osazené matice. Příslušenství pro ukotvení: Možnosti použití sklopných kotev: Profil UNIVERZAL C 50x25 a profil UNIVERZAL C 50x50 lze použít vpotřebných délkách jako montážní lišty, ke kterým se následně připevní další prvky KNS pomocí šroubu M10x25 s ozubenou hlavou, maticí a podložkou (O.Č ). Při nutnosti profily na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou ( O.Č ). M8 Profil UNIVERZAL C 50x50 a UNIVERZAL C 50x25 Profil C 50x25x2 Profil C 50x20 COMBI Profil pro žlab drátěný Úhelník pro žlab drátěný M10 Výložník STANDARD Výložník UNIVERZAL Závěs STANDARD, UNIVERZAL Potřebné množství kotev dle velikosti a použití, min. dle velikosti a použití, min. 4 ks Galvanický zinek Žárový zinek Název Délka Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Galvanický zinek Žárový zinek Název Délka Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x verze

22 5. Kotvení na ocelovou konstrukci 5. Kotvení na ocelovou konstrukci 5.1. X-BT závitový nastřelovací hřeb z nerezové oceli X-BT Závitové hřeby z nerezové oceli slouží k pevnému a spolehlivému spojení KNS SOLACE s ocelovou konstrukcí. Hřeby jsou určeny pro aplikaci do oceli (i vysokopevnostní) o minimální tloušťce základního materiálu 8 mm, při redukované únosnosti až 4 mm. Při dodržení předepsaného montážního postupu a tloušťky základní oceli 8 mm je možné X-BT hřeby aplikovat na OK opatřené finálním nástřikem při zaručení odolnosti proti korozi. V případě základní oceli tenší než 8 mm již nelze zaručit, že zůstane nedotčena antikorozní ochrana na protější straně plechu. Pro aplikaci je nutné použít uvedené nastřelovací pistole (prachem poháněné vsazovací přístroje) s výhradně hnědými, vysoce přesnými nábojkami typu 6,8/11M. Pro správné dotažení matice na X-BT hřebu, je nutno použít momentový klíč. Maximální zatížení při namáhání v tahu při tloušťce oceli 4 mm je 0,6 kn. Při tloušťce oceli 8 mm a větší je maximální zatížení v tahu 1,8 kn. Výsledky smykových zkoušek ukazují, že tloušťka základního materiálu nemá na únosnost vliv. Hřeby jsou standardně dodávány s těsnící podložkou, kterou je možné sundat. Použití těsnící podložky zaručuje ochranu finální povrchové úpravy a okolí spoje proti korozi bez nutnosti oprav povrchové úpravy. Varianty a možnosti použití hřebu s/bez podložky viz. Pozn. v tabulce Možnosti použití. Balení obsahuje 100 kusů hřebů, vrták s dorazem, kalibr pro kontrolu hloubky vsazení a chránič povrchu. Montáž hřebů se provádí navrtáním otvoru výhradně přiloženým vrtákem s dorazem a následným vsazením (nastřelením) hřebu pomocí určeného vsazovacího přístroje s hnědými nábojkami. Tímto vznikne mezi dříkem hřebu a kotevním materiálem tzv. studený svár. Název Délka závitu X-BT závitové hřeby Potřebný nastřelovací přístroj Min. tloušťka oceli D Min. rozteč hřebů A Min. vzdálenost od okraje B Max. utahovací moment [Nm] X-BT závitový hřeb z nerezové oceli M6 24 HILTI DX 351 BT X-BT závitový hřeb z nerezové oceli M8 15 HILTI DX 351 BTG X-BT závitový hřeb z nerezové oceli M10 24 HILTI DX 351 BT Redukované zatížení při menších tloušťkách oceli Tloušťka oceli Zatížení [kn] 0,6 0,9 1,2 1,5 1,8 Možnosti použití: Hřeb s těsnící podložkou Hřeb bez těsnící podložky Potřebné množství hřebů X-BT hřeby M6 Příchytka trubky 1) Příchytka kabelová ESM M6 Profil příčkový 30x15 dle délky a použití, min. 1) Lišta kabelová 40x20 dle délky, min. 1) X-BT hřeby M8 Pozn. Příslušenství k hřebům X-BT: Profil UNIVERZAL C 50x50 a UNIVERZAL C 50x25 dle délky a použití, min. 2) Profil C 50x25x2 1) Profil C 50x20 COMBI 1) Název Profil pro žlab drátěný dle délky a použití, min. 1) Galvanický zinek Nerez Úhelník pro žlab drátěný 1) Podložka velká M6 (18 mm) X-BT hřeby M Podložka velká M8 (24 mm) Podložka velká M8 (30 mm) Výložník STANDARD Podložka velká M8 (35 mm) Výložník UNIVERZAL Závěs STANDARD, UNIVERZAL 4 ks Podložka velká M10 (30 mm) Hlavice stavitelná 150x Matice šestihranná M6 Hlavice 200x150, Hlavice stavitelná 150x150 4 ks Matice šestihranná M8 Hlavice montážní, Desky montážní 4 ks Matice šestihranná M8 (Žarový zinek) Pozn.: Matice šestihranná M10 1) Matice šestihranná M10 (Žarový zinek) u těchto prvků je nutné, z důvodu velikosti upevňovacího otvoru, použít hřeby bez Matice límcová M6 těsnící podložky 2) Matice límcová M8 při kotvení profilů UNIVERZAL C je možné použít oválné otvory a hřeby bez těsnící Matice límcová M8 podložky, nebo při použití hřebů včetně těsnící podložky využít čtvercové otvory a velké podložky M8 (30 nebo 35 mm). 22

23 Kabelový nosný systém SOLACE - příručka kotvení 5.2. X-EM a X-CR závitový hřeb do oceli Závitové hřeby X-EM H a X-CR slouží k pevnému a spolehlivému spojení KNS SOLACE s ocelovou konstrukcí. Pro aplikaci je nutné použít uvedené nastřelovací přístroje. Pro správné dotažení matice na hřebu, je nutno použít momentový klíč. Montáž hřebů se provádí bez navrtání otvoru nastřelením přímo do ocelové konstrukce. Název Délka závitu Délka dříku Nastřelovací přístroj Min. tloušťka oceli D Dovolené namáhání Tah [kn] Smyk [kn] Min. rozteč hřebů A Min. vzdálenost od okraje B Max.utahovací moment [Nm] Hřeby X-EM X-EM6H závitový hřeb do oceli 11/ *1 4 1,6 1, X-EM6H závitový hřeb do oceli 20/ *1 4 1,6 1, X-EM8H závitový hřeb do oceli 11/ *2 6 2,0 2, , X-EM8H závitový hřeb do oceli 15/ *2 6 2,0 2, , X-EM8H závitový hřeb do oceli 15/12/ *3 6 2,0 2, , X-EM10H závitový hřeb do oceli 24/ *4 6 2,4 2, ,8 Hřeby X-CR X-CR M8 nerezový zavitový hřeb do oceli 9/ *2 6 1,8 1, , X-CR M8 nerezový zavitový hřeb do oceli 15/ *2 6 1,8 1, , X-CR M8 nerezový zavitový hřeb do oceli 9/12/ *3 6 1,8 1, , X-CR M8 nerezový zavitový hřeb do oceli 15/12/ *3 6 1,8 1, ,5 *1... DX A40/41 ; DX 460/DX 36 *2... DX A40/41/DX 36 ; DX460 F8 ; DX 76 PTR F8 *3... DX 460 F10 ; DX 76 PTR F10 *4... DXA 40/41 ; DX 460 F10 ; DX 76 PTR F Příchytka přivařovací Příchytka přivařovací slouží pro uchycení prvků KNS k ocelové konstrukci, především k velkým ocelovým nosníkům, zabetonovaným ocelovým pásnicím apod. k nimž není možné, nebo vhodné, kotvit jiným způsobem. Přivařovací příchytka je vyrobena z válcovaného profilu U50, který se otevřenou stranou přivaří k ocelové konstrukci. V protější plné straně jsou vyříznuty otvory 21x43 mm (typ A - 2 otvory s roztečí 100 mm, typ B - 1 otvor), ke kterým se prvky KNS připevní pomocí Šroubu M10x25 se šestihrannou hlavou (O.Č ) a Matice kladívkové M10 (O.Č ). V případě kotvení profilů UNIVERZAL C je třeba použít Matici kladívkovou M10 (O.Č ) a Šroub IMBUS M10x25 (O.Č ). Název Délka příchytky Příchytky přivařovací Počet kotevních otvorů Příchytka přivařovací A Příchytka přivařovací B 80 1 Typ A Možnosti použití: Typ B Typ A Výložník UNIVERZAL Profil UNIVERZAL C 50x50 a UNIVERZAL C 50x25 Závěs STANDARD, UNIVERZAL Hlavice stavitelná 150x60 Hlavice 200x150, Hlavice stavitelná 150x150 Hlavice montážní, Desky montážní Typ B Výložník STANDARD Profil UNIVERZAL C 50x50 a UNIVERZAL C 50x25 Potřebné množství příchytek dle délky a použití, min. dle délky a použití, min verze

24 5. Kotvení na ocelovou konstrukci 5.4. Příchytka STK Příchytka STK slouží pro uchycení na ocelový nosník (nejčastěji válcovaný profil I, U apod.), připevnění se provádí naražením příchytky na okraj profilu. Pro upevnění prvku KNS slouží na těle příchytky šroub M6x10, nebo dva otovory M6. Název Max. tloušťka kotevního materiálu Příchytky STK Max. zatížení [N] Příchytka STK Příchytka STK Příchytka STK Kotvení Příchytky kabelové ESM M6 Závit příchytky nesmí zasahovat do prostoru pro kabel, v případě, že závit do kabelového prostoru zasahuje, je nutno použít vymezovací Matici šestihrannou sníženou M6 (O.Č ). I v případě použití vymezovací matice musí být závit příchytky ESM našroubován celou délkou na závitu příchytky STK. Možnosti použití: Příchytka trubky Příchytka kabelová ESM M6 Lišta kabelová 40x20 Potřebné množství příchytek dle délky, min Příchytka MAB Příchytka MAB slouží pro uchycení závitové tyče k ocelovému nosníku. Připevnění se provádí utažením šroubu a následně kontramatice. Závitová tyč se zasune do otvoru v příchytce a upevní dvěmi maticemi. Název Otvor pro závitovou tyč Příchytky MAB Max. tloušťka kotevního materiálu Příchytka MAB Příchytka MAB

25 Kabelový nosný systém SOLACE - příručka kotvení 5.6. Spojovací sady C profil - I profil Spojovací sady C profil - I profil M10 slouží pro uchycení Profilů UNIVERZAL C na ocelovou konstrukci tvořenou I profily. Spojovací sada C profil - I profil M10x65 se skládá ze šroubu M10x65 s ozubenou hlavou, maticí a podložkou a z profilovaného ocelového plechu. Spojovací sada C profil - I profil M10x55 se skládá ze šroubu M10x55 s kladívkovou hlavou, maticí a podložkou a z profilovaného ocelového plechu. Spojovací sada U/C profil (event. 2C profil)- I profil třmenová slouží pro uchycení daného profilu KNS na ocelovou konstrukci tvořenou I profily. Skládá se z ocelového třmene se dvěma maticemi a podložkami a z ocelového plechu. K takto uchyceným profilům je možné dále upevňovat potřebné konstrukce KNS. Maximální zatížení jednoho úchytu tvořeného dvěma spojovacími sadami je 3 kn při dodržení rovnoměrného zatížení. Název Max. doporučená tloušťka příruby I profilu Spojovací sady C profil - I profil Spojovací sada C profil - I profil M10x Spojovací sada C profil - I profil M10x Spojovací sada U/C profil - I profil třmenová Spojovací sada 2C profil - I profil třmenová Úchyt I Úchyt I slouží pro spolehlivé upevnění nejčastěji stropních závěsů k vodorovně uloženým ocelovým nosníkům z I profilu. Maximální dovolené zatížení jednoho úchytu je 3kN při rovnoměrném oboustranném zatížení stropního závěsu. V případě užití v trase jednostranné, nerovnoměrně zatížené nebo k sestavení jiné nestandardní konstrukce je nutné kontrolním výpočtem rozhodnout o možnosti nasazení tohoto uchycení. Jeden I-úchyt se skládá ze dvou kusů spojovací sady C profil - I profil M10x65 a jednoho kusu profilu UNIVERZAL C 50x50 podle zvolené délky. Další kontrukce (jako stropní závěsy apod.) se k I-úchytům připevní pomocí šroubů M10x25 s šestihrannou hlavou a kosou maticí (O.Č ), tyto šrouby nejsou součástí dodávky, a je nutno je objednat zvlášť. Žárový zinek Název Max. doporučená tloušťka příruby I profilu Délka profilu UNIVERZAL L Úchyty I Úchyt I Úchyt I Úchyt I Úchyt I Úchyt I Úchyt I Možnosti použití: Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL dvojitý, trojitý Závěs UNIVERZAL trojitý s vysokou nosností Hlavice 200x150, Hlavice stavitelná 150x150 Hlavice montážní, Desky montážní Potřebné množství úchytů dle použití 2-3 ks 5 ks verze
