C. SITUACE C. 1. Přehledná situace 1 : C. 2. Podrobná situace 1 : 500

Transkript

1 OBSAH : A. PRŮVODNÍ ZPRÁVA B. SOUHRNNÁ TECHNICKÁ ZPRÁVA C. SITUACE C. 1. Přehledná situace 1 : C. 2. Podrobná situace 1 : 500 D. DOKLADOVÁ ČÁST E. ZÁSADY ORGANIZACE STAVBY F. DOKUMENTACE STAVEBNÍCH OBJEKTŮ F.1. TECHNICKÁ ZPRÁVA F.2. VÝKRESOVÁ ČÁST F Podélný profil 1 : 1 000/100 F Příčné řezy 1 : 100 F Trubní propustek km 0, : 50 F Výkaz výměr G. GEOLOGICKÝ PRŮZKUM (PARÉ č. 0, 1, 2, 3) H. NÁKLADOVÁ ČÁST

2 A/1 A. PRŮVODNÍ ZPRÁVA A. 1. Identifikační údaje A. 2. Dosavadní využití území A. 3. Provedené průzkumy A. 4. Informace o splnění požadavků dotčených orgánů A. 5. Informace o dodržení obecných požadavků na výstavbu A. 6. Údaje o splnění podmínek územního rozhodnutí A. 7. Věcné a časové vazby stavby A. 8. Předpokládaná lhůta výstavby A. 9. Provozovatel stavby A. 10. Údaje o postupném předávání stavby do užívání A.11. Plán kontrolních prohlídek stavby

3 A/2 A. 1. Identifikační údaje stavby Název stavby : Polní cesta VC5 v k.ú. Bořice u Hrochova Týnce Investor : ČR - Ministerstvo zemědělství, Pozemkový úřad Chrudim Poděbradova 909, Chrudim Místo stavby : Bořice Katastrální území : Bořice u Hrochova Týnce Pověřený úřad s rozšířenou pravomocí : Chrudim Kraj : Pardubický Projektant : Agroprojekce Litomyšl, s. r. o. Rokycanova 114/IV, Vysoké Mýto IČO Statutární zástupce: Ing. Jakoubek Jaroslav, jednatel společnosti Zhotovitel stavby : bude upřesněn zadávacím řízením veřejná obchodní soutěž Předpokládaná realizace : Charakter stavby : novostavba

4 A/3 A. 2. Základní údaje A Údaje o projektovaných kapacitách Projektová dokumentace řeší výstavbu polní cesty v obci Bořice. - Polní cesta kategorie P 4,5/30, - celková délka 115,80 m, šířka 4,0 m + krajnice 2 x 0,25 m - Kryt je navržen z asfaltobetonu - Třída dopravního zatížení V - Odvodnění pláně je provedeno drenáží - Trubní propustek - 1 ks A Údaje o dosavadním využití území a zastavěnosti Lokalita se nachází v k.ú. Bořice u Hrochova Týnce na pozemcích KPÚ určených k výstavbě polní cesty. V současné době jsou pozemky využívané jako travnatá nezpevněná cesta. Katastr vede výše uvedené plochy jako orná půda v majetku obce Bořice. Lokalita se nachází v nadmořské výšce cca 245,00 247,00 m n.m. Nová polní cesta navazuje na stávající komunikaci III. třídy č a končí na hranici pozemku p.č pro k.ú. Bořice u Hrochova Týnce. Cesta umožní příjezd k okolním pozemkům. A Seznam parcel dotčených stavbou a seznam parcel vedlejších Dotčené parcely: k.ú. Bořice u Hrochova Týnce číslo zábor druh pozemku vlastník 1039/1 4 m 2 ost. plocha PCE kraj, Komenského nám. 125, Pardubice SÚS PCE kraje, Doubravice 98, Pardubice, m 2 orná půda Obec Bořice, č.p. 93, m 2 ost. plocha PCE kraj, Komenského nám. 125, Pardubice SÚS PCE kraje, Doubravice 98, Pardubice, Sousední parcely: k.ú. Bořice u Hrochova Týnce číslo druh poz. vlastník 1231 orná půda Kunzová Naděžda, Ondříčkova 2395/26, Praha, Vinohrady, orná půda Bőhmová Lenka, Družstevní 313, Třemošnice,

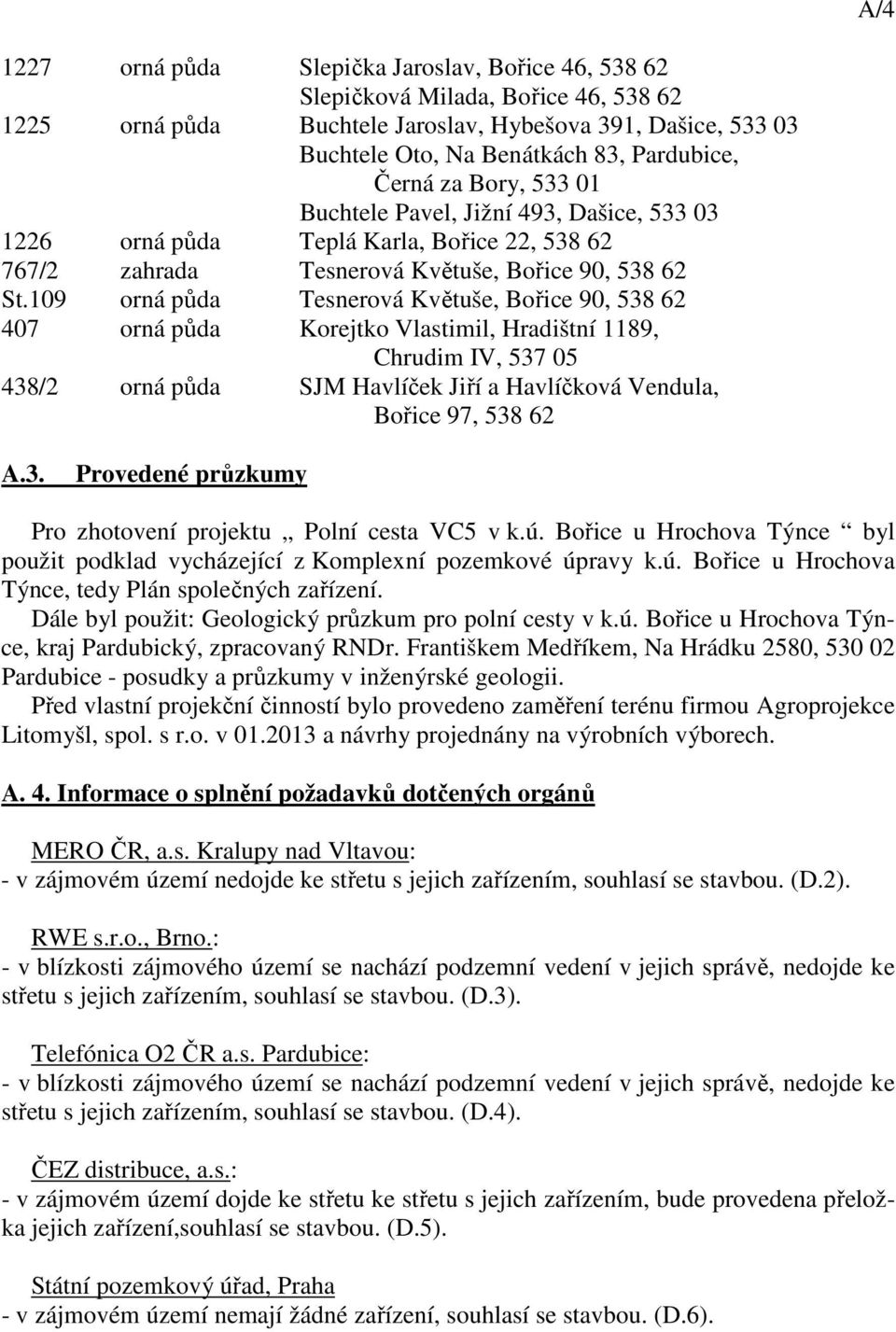

5 A/ orná půda Slepička Jaroslav, Bořice 46, Slepičková Milada, Bořice 46, orná půda Buchtele Jaroslav, Hybešova 391, Dašice, Buchtele Oto, Na Benátkách 83, Pardubice, Černá za Bory, Buchtele Pavel, Jižní 493, Dašice, orná půda Teplá Karla, Bořice 22, /2 zahrada Tesnerová Květuše, Bořice 90, St.109 orná půda Tesnerová Květuše, Bořice 90, orná půda Korejtko Vlastimil, Hradištní 1189, Chrudim IV, /2 orná půda SJM Havlíček Jiří a Havlíčková Vendula, Bořice 97, A.3. Provedené průzkumy Pro zhotovení projektu Polní cesta VC5 v k.ú. Bořice u Hrochova Týnce byl použit podklad vycházející z Komplexní pozemkové úpravy k.ú. Bořice u Hrochova Týnce, tedy Plán společných zařízení. Dále byl použit: Geologický průzkum pro polní cesty v k.ú. Bořice u Hrochova Týnce, kraj Pardubický, zpracovaný RNDr. Františkem Medříkem, Na Hrádku 2580, Pardubice - posudky a průzkumy v inženýrské geologii. Před vlastní projekční činností bylo provedeno zaměření terénu firmou Agroprojekce Litomyšl, spol. s r.o. v a návrhy projednány na výrobních výborech. A. 4. Informace o splnění požadavků dotčených orgánů MERO ČR, a.s. Kralupy nad Vltavou: - v zájmovém území nedojde ke střetu s jejich zařízením, souhlasí se stavbou. (D.2). RWE s.r.o., Brno.: - v blízkosti zájmového území se nachází podzemní vedení v jejich správě, nedojde ke střetu s jejich zařízením, souhlasí se stavbou. (D.3). Telefónica O2 ČR a.s. Pardubice: - v blízkosti zájmového území se nachází podzemní vedení v jejich správě, nedojde ke střetu s jejich zařízením, souhlasí se stavbou. (D.4). ČEZ distribuce, a.s.: - v zájmovém území dojde ke střetu ke střetu s jejich zařízením, bude provedena přeložka jejich zařízení,souhlasí se stavbou. (D.5). Státní pozemkový úřad, Praha - v zájmovém území nemají žádné zařízení, souhlasí se stavbou. (D.6).

6 A/5 ČR - Ministerstvo obrany, Vojenská ubytovací a stavební správa Pardubice: - v zájmovém území se nenachází vojenské inž. sítě, souhlasí se stavbou. (D.7). VS Chrudim - v zájmovém území nemají žádné sítě, souhlasí se stavbou. (D.8.) PČR, Chrudim - v PD jsou splněny všechna podmínky v jejich vyjádření. Odstraněno je dopravní značení B11 a E13, se kterým PČR nesouhlasilo, souhlasí se stavbou. (D.9). SÚS, Chrudim - v PD jsou splněny veškeré požadavky specifikované v jejich vyjádření, souhlasí se stavbou. (D.10). MěÚ Chrudim: - odbor dopravy - souhlasí se stavbou. (D.11). - odbor životního prostředí před vydáním stavebního povolení investor požádá o vynětí ze ZPF, souhlasí se stavbou. (D.11). A.5. Informace o dodržení obecných požadavků na výstavbu V PD jsou splněny veškeré podmínky vyhl. č. 268/2009 sb. - Vyhláška o obecných technických požadavcích na výstavbu. Z hlediska bezpečnosti práce je třeba dodržet při provádění stavebních prací všechny platné státní normy, vyhlášky a bezpečnostní nařízení pro osoby pracující v blízkosti elektrického zařízení pod napětím. Dále dodržovat hygienické zásady a dohlížet na používání ochranných pomůcek. Bezpečnost práce ve stavebnictví řeší především zákon číslo 362/2005 Sb. Českého úřadu bezpečnosti práce a Českého báňského úřadu v platném znění o bezpečnosti práce a technickém zařízení při stavebních pracích, dále pak zákon č. 309/2006 Sb. k zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci, zákon č. 591/2006 o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Při práci je dále nutno respektovat platný zákoník práce číslo 262/2006 Sb. V platném znění a platné podnikové předpisy. Pracovníci musí být pravidelně proškolování z bezpečnostních předpisů a po zdravotní stránce musí být prokazatelně schopni vykonávat práce ve stavebnictví. Pro zabezpečení ochrany zdraví je nutno především provádět tyto opatření : - technická prevence (el. instalace, strojní zařízení, skladové prostory) - úroveň pracovního prostředí (pořádek na pracovišti, přístupové cesty, osvětlení) - hyg. a soc. zařízení (lékárna první pomoci, prevence) - poskytnutí ochranných prostředků (přilby, ochranný oděv, pracovní boty, ochranné brýle) - zamezení přístupu nepovolaným osobám na staveniště - požární prevence

7 A/6 A.6. Údaje o splnění podmínek územního rozhodnutí Stavba splňuje podmínky územního plánu obce. A.7. Věcné a časové vazby stavby Časové vazby stavby na okolní výstavbu a investice nejsou. Věcné vazby stavby na okolní výstavbu a investice nejsou. A. 8. Předpokládaná lhůta výstavby Počátek výstavby 2013 Konec výstavby 2014 A. 9. Provozovatel stavby Provozovatelem stavby je Obec Bořice, č.p. 93, A.10. Údaje o postupném předávání části stavby do užívání Stavba bude předána do provozu najednou, po dokončení stavebních prací. A.11. Plán kontrolních prohlídek stavby Kontrolní prohlídky jsou navrženy v přímé vazbě na podstatné fáze provádění stavby. A sice: 1. kontrolní prohlídka v době předání staveniště 2. kontrolní prohlídka prohlídka základové spáry objektů 3. kontrolní prohlídka prohlídka kompletně zhotovených objektů a upravené pláně pro těleso polní cesty 4. kontrolní prohlídka prohlídka po kompletním dokončení konstrukčních vrstev polní cesty 5. kontrolní prohlídka po provedení kompletní stavby

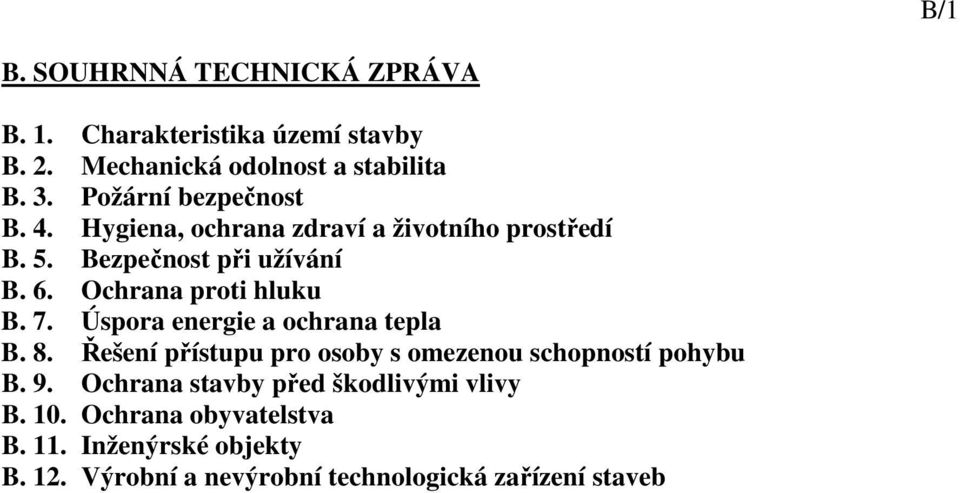

8 B/1 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA B. 1. Charakteristika území stavby B. 2. Mechanická odolnost a stabilita B. 3. Požární bezpečnost B. 4. Hygiena, ochrana zdraví a životního prostředí B. 5. Bezpečnost při užívání B. 6. Ochrana proti hluku B. 7. Úspora energie a ochrana tepla B. 8. Řešení přístupu pro osoby s omezenou schopností pohybu B. 9. Ochrana stavby před škodlivými vlivy B. 10. Ochrana obyvatelstva B. 11. Inženýrské objekty B. 12. Výrobní a nevýrobní technologická zařízení staveb

9 B/2 B. 1. Charakteristika území stavby B.1.1. Zhodnocení staveniště Staveniště se nachází v k.ú. Bořice u Hrochova Týnce, na východním okraji obce Bořice. Jedná se o území s dokončenou komplexní pozemkovou úpravou, kde nastupuje fáze realizace společných zařízení. Pozemky jsou v současné době využívané jako orná půda. B.1.2. Urbanistické a architektonické řešení stavby Na základě zpracování KPÚ v k.ú. Bořice u Hrochova Týnce vyplynul požadavek na zpracování projektové dokumentace na stavbu Polní cesta VC5 v k.ú. Bořice u Hrochova Týnce. Trasa polní cesty vede po předem určených parcelách v KPÚ. Stavbou komunikace bude vymezen provoz zemědělské techniky. B.1.3. Technické řešení SO-01 Polní cesta VC5 Délka komunikace je 115,80 m. Šířka 4,5m (4,0 m + krajnice 2 x 0,25 m). Příčný sklon vozovky je 1,0 %, návrhová rychlost 30 km/h. Skladba vozovky km 0, , asfaltobeton jemnozrnný ACO mm - obalované kamenivo ACP mm - vibrovaný štěrk VŠ 150 mm - štěrkodrť (32-63 mm) ŠD 200 mm - upravená pláň komunikace se zhutněním 30 MPa mm Stabilizované podloží vápněním - 14,7 kg/m mm Skladba vozovky je navržena dle dopravního zatížení V kryt asfaltobeton, stejně tak i skladba sjezdů. SO-02 Přeložka vedení spol. ČEZ Stávající kabel AYKY 4x16mm2 bude naspojkován a přeložen mimo propustek. Kabel bude zaměřen ve 3. třídě přesnosti.

10 B/3 B.1.4. Napojení stavby na dopravní infrastrukturu Přístup na staveniště je zajištěn přímo z cesty vedoucí z obce Bořice do Čankovic. B.1.5. Řešení technické a dopravní infrastruktury Vzhledem k úpravě napojení na silnici III. třídy č (Bořice Čankovice) bude po nezbytně nutnou dobu nutné provést částečnou uzavírku této komunikace. Označení uzavírky komunikace je nutné provést současně platným dopravním značením. Polní cesta VC5, která leží na pozemkové parcele č v k.ú. Bořice u Hrochova Týnce, bude napojována z komunikace III. třídy č , která leží na pozemkové parcele č. 1039/1 a 1303 v k.ú. Bořice u Hrochova Týnce. U napojení budou umístěny směrové sloupky Z 11 g, napojení bude označeno vodorovným dopravním značením podélná čára přerušovaná. Veškeré dopravní značení bude umístěno v souladu s TP 65. Veškeré pracovní dopravní značení bude umístěno v souladu s TP 66.

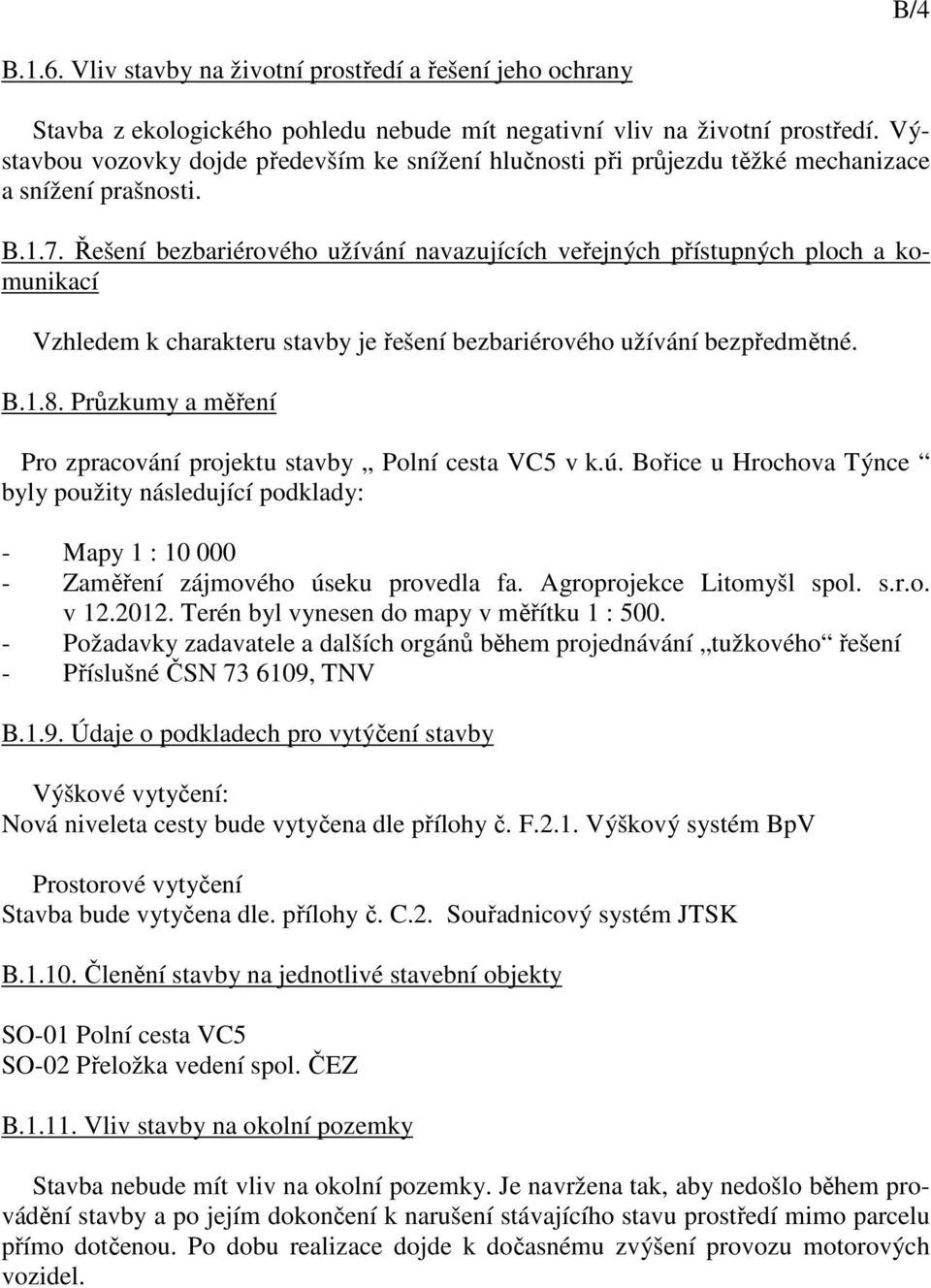

11 B/4 B.1.6. Vliv stavby na životní prostředí a řešení jeho ochrany Stavba z ekologického pohledu nebude mít negativní vliv na životní prostředí. Výstavbou vozovky dojde především ke snížení hlučnosti při průjezdu těžké mechanizace a snížení prašnosti. B.1.7. Řešení bezbariérového užívání navazujících veřejných přístupných ploch a komunikací Vzhledem k charakteru stavby je řešení bezbariérového užívání bezpředmětné. B.1.8. Průzkumy a měření Pro zpracování projektu stavby Polní cesta VC5 v k.ú. Bořice u Hrochova Týnce byly použity následující podklady: - Mapy 1 : Zaměření zájmového úseku provedla fa. Agroprojekce Litomyšl spol. s.r.o. v Terén byl vynesen do mapy v měřítku 1 : Požadavky zadavatele a dalších orgánů během projednávání tužkového řešení - Příslušné ČSN , TNV B.1.9. Údaje o podkladech pro vytýčení stavby Výškové vytyčení: Nová niveleta cesty bude vytyčena dle přílohy č. F.2.1. Výškový systém BpV Prostorové vytyčení Stavba bude vytyčena dle. přílohy č. C.2. Souřadnicový systém JTSK B Členění stavby na jednotlivé stavební objekty SO-01 Polní cesta VC5 SO-02 Přeložka vedení spol. ČEZ B Vliv stavby na okolní pozemky Stavba nebude mít vliv na okolní pozemky. Je navržena tak, aby nedošlo během provádění stavby a po jejím dokončení k narušení stávajícího stavu prostředí mimo parcelu přímo dotčenou. Po dobu realizace dojde k dočasnému zvýšení provozu motorových vozidel.

12 B/5 B Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Během stavby je nutno se řídit všeobecně platnými bezpečnostními předpisy pro ochranu zdraví při práci a předpisy, zabraňující úniku ropných látek, úrazu elektrickým proudem a podobně. Omezení rizikových vlivů bude zajištěno proškolenými pracovníky, kteří musí v tomto smyslu dbát všech bezpečnostních předpisů. Zvláštní požadavky na bezpečnost práce zde nejsou. B.2. Mechanická odolnost a stabilita Mechanická odolnost a stabilita je zajištěna navrženými konstrukčními vrstvami komunikace. B.3. Požární bezpečnost Charakter stavby a jejího provozu nepředurčuje požární rizika. Uvedená stavba je z hlediska požární ochrany bezpředmětná. Cesta je navržena v šíři 4,0 m + 2 x 0,25 m krajnice což umožňuje příjezd požární techniky k zásahu. B.4. Hygiena, ochrana zdraví a životního prostředí Stavební dvůr bude zřízen po dohodě mezi dodavatelem a objednatelem přímo v lokalitě. B.5. Bezpečnost při užívání Při užívání stavby se nepředpokládá žádného nebezpečí. B.6. Ochrana proti hluku Stavba bude mít vliv na zvýšení hluku v okolí pouze v době výstavby při respektování ostatních požadavků (noční klid apod.). B.7. Úspora energie a ochrana tepla Vzhledem k charakteru a rozsahu stavby je úspora energie a ochrana tepla bezpředmětná. B.8. Řešení přístupu pro osoby s omezenou schopností pohybu Uvedený návrh neřeší samostatně užívání stavby osobami s omezenou schopností pohybu a orientace.

13 B/6 B.9. Ochrana stavby před škodlivými vlivy V řešeném území se nenachází žádné z následujících škodlivých vlivů, které by měly dopad na stavbu: radon, agresivní spodní vody, seismicita, poddolování. B.10. Ochrana obyvatelstva Návrhem nejsou dotčeny zájmy chráněné orgány ochrany veřejného zdraví. B.11. Inženýrské objekty a) odvodnění území včetně zneškodňování odpadních vod odvodnění pláně komunikace bude provedeno pod. drenáží zaústěnou do propustku v km 0, b) zásobování vodou - lokalitou neprochází vodovodní řad, na který by mohlo být napojeno zařízení staveniště. Zásobování vodou bude proto řešeno jejím dovozem. Provoz stavby nemá nároky na pitnou vodu. c) zásobování energiemi - lokalitou prochází elektrické vedení, na které by mohlo být napojeno zařízení staveniště po dohodě se správcem sítě. Dodávka el. energie může být také provedena diesel agregáty. d) řešení dopravy - příjezd na lokalitu bude ze silnice III. třídy č (Bořice Čankovice) e) povrchové úpravy okolí stavby, včetně vegetačních úprav okolí dotčené stavbou bude uvedeno do původního stavu, nové vegetační úpravy se nepředpokládají. f) elektronické komunikace - nebudou řešeny B. 12. Výrobní a nevýrobní technologická zařízení staveb Ve stavbě se žádná výrobní ani nevýrobní zařízení nevyskytují

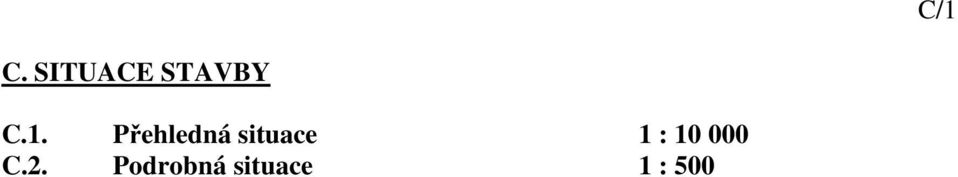

14 C/1 C. SITUACE STAVBY C.1. Přehledná situace 1 : C.2. Podrobná situace 1 : 500

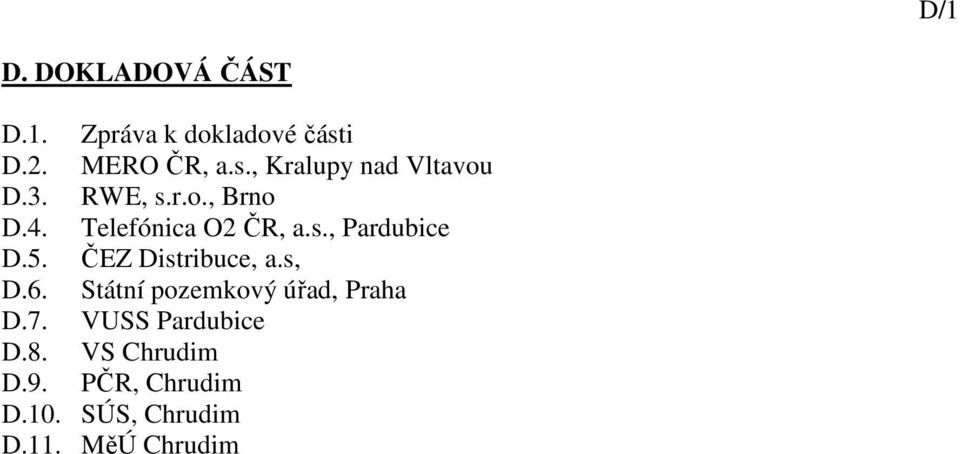

15 D/1 D. DOKLADOVÁ ČÁST D.1. Zpráva k dokladové části D.2. MERO ČR, a.s., Kralupy nad Vltavou D.3. RWE, s.r.o., Brno D.4. Telefónica O2 ČR, a.s., Pardubice D.5. ČEZ Distribuce, a.s, D.6. Státní pozemkový úřad, Praha D.7. VUSS Pardubice D.8. VS Chrudim D.9. PČR, Chrudim D.10. SÚS, Chrudim D.11. MěÚ Chrudim

16 D.1/1 D.1. Zpráva k dokladové části V dokladové části jsou doloženy vyjádření jednotlivých dotčených účastníků stavby, které jsou na úrovni této projektové dokumentace respektovány. Dále jsou splněny závěry výrobních výborů, které na akci proběhly během zpracovávání tužkové dokumentace. Před zahájením zemních prací nutno vytýčit veškerá podzemní vedení! Záznam z kontrolního dne č. 1 akce: " Polní cesta VC5 v k.ú. Bořice u Hrochova Týnce " konaného v pondělí dne v budově OÚ Bořice Přítomni: PÚ Chrudim - pí. Pilařová Obec Bořice p. Havlíček Agroprojekce Litomyšl p. Hrdonka Na programu jednání projektant předložil tužkový návrh projektovaných cest. Bylo projednáno: Společné pro všechny - niveleta polní cesty max. 10 cm nad stávající terén - krajnice - R-materiál - příčný sklon vozovky - směrem od zástavby v min. sklonu 1 % - bez sjezdů " Polní cesta VC5 v k.ú. Bořice u Hrochova Týnce " - max. možné šířkové uspořádání cesty (4 m + 2 x 0,25 m) - mýcení náletového porostu, který se nachází v trase polní cesty včetně pařezů (4 ks do průměru 21 cm) - u napojení polní cesty na komunikaci vybudovat propustek o profilu DN 400 se šikmým vtokovým čelem, na druhém konci napojit na stávající potrubí - odvodnění pláně drenáží zaústěnou do nově navrženého propustku Záznam provedl Hrdonka Tomáš

17 D.1/2 Záznam z kontrolního dne č. 2 akce: " Polní cesta VC5 v k.ú. Bořice u Hrochova Týnce " konaného v úterý dne v budově OÚ Bořice Přítomni: PÚ Chrudim - pí. Pilařová Obec Bořice p. Havlíček Agroprojekce Litomyšl p. Hrdonka Na programu jednání projektant předložil kompletní návrh projektovaných cest, návrh byl odsouhlasen Záznam provedl Hrdonka Tomáš

18 E/1 E. ZÁSADY ORGANIZACE VÝSTAVBY E.1. Technická zpráva E.2. Výkresová část - neobsahuje E.3. Vytyčovací prvky E.4. Pevné body

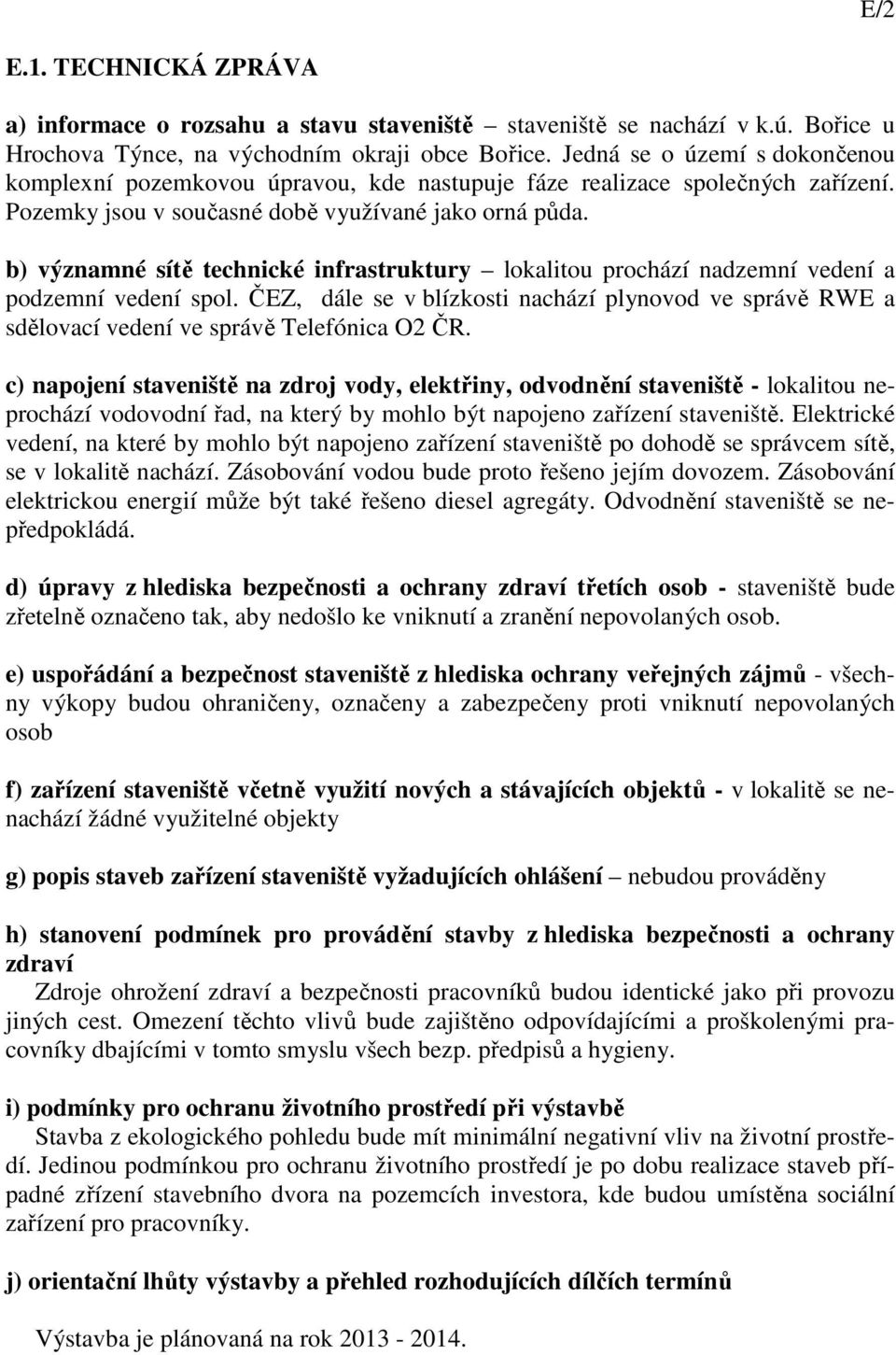

19 E/2 E.1. TECHNICKÁ ZPRÁVA a) informace o rozsahu a stavu staveniště staveniště se nachází v k.ú. Bořice u Hrochova Týnce, na východním okraji obce Bořice. Jedná se o území s dokončenou komplexní pozemkovou úpravou, kde nastupuje fáze realizace společných zařízení. Pozemky jsou v současné době využívané jako orná půda. b) významné sítě technické infrastruktury lokalitou prochází nadzemní vedení a podzemní vedení spol. ČEZ, dále se v blízkosti nachází plynovod ve správě RWE a sdělovací vedení ve správě Telefónica O2 ČR. c) napojení staveniště na zdroj vody, elektřiny, odvodnění staveniště - lokalitou neprochází vodovodní řad, na který by mohlo být napojeno zařízení staveniště. Elektrické vedení, na které by mohlo být napojeno zařízení staveniště po dohodě se správcem sítě, se v lokalitě nachází. Zásobování vodou bude proto řešeno jejím dovozem. Zásobování elektrickou energií může být také řešeno diesel agregáty. Odvodnění staveniště se nepředpokládá. d) úpravy z hlediska bezpečnosti a ochrany zdraví třetích osob - staveniště bude zřetelně označeno tak, aby nedošlo ke vniknutí a zranění nepovolaných osob. e) uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů - všechny výkopy budou ohraničeny, označeny a zabezpečeny proti vniknutí nepovolaných osob f) zařízení staveniště včetně využití nových a stávajících objektů - v lokalitě se nenachází žádné využitelné objekty g) popis staveb zařízení staveniště vyžadujících ohlášení nebudou prováděny h) stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví Zdroje ohrožení zdraví a bezpečnosti pracovníků budou identické jako při provozu jiných cest. Omezení těchto vlivů bude zajištěno odpovídajícími a proškolenými pracovníky dbajícími v tomto smyslu všech bezp. předpisů a hygieny. i) podmínky pro ochranu životního prostředí při výstavbě Stavba z ekologického pohledu bude mít minimální negativní vliv na životní prostředí. Jedinou podmínkou pro ochranu životního prostředí je po dobu realizace staveb případné zřízení stavebního dvora na pozemcích investora, kde budou umístěna sociální zařízení pro pracovníky. j) orientační lhůty výstavby a přehled rozhodujících dílčích termínů Výstavba je plánovaná na rok

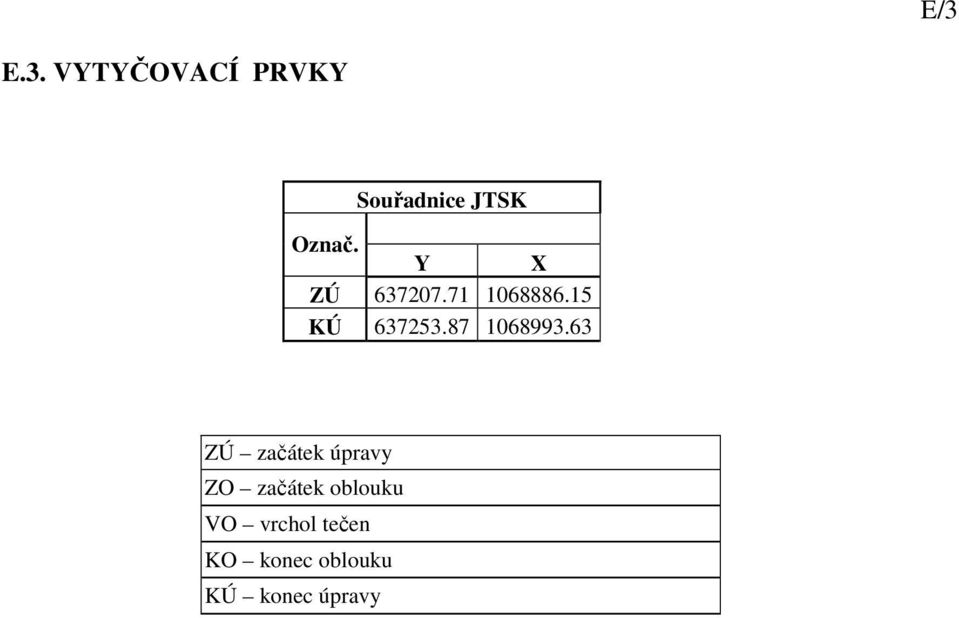

20 E/3 E.3. VYTYČOVACÍ PRVKY Souřadnice JTSK Označ. Y X ZÚ KÚ ZÚ začátek úpravy ZO začátek oblouku VO vrchol tečen KO konec oblouku KÚ konec úpravy

21 E.4. PEVNÉ BODY E/4

22 E/5

23 F/1 F. DOKUMENTACE STAVEBNÍCH OBJEKTŮ F.1. TECHNICKÁ ZPRÁVA F.1.1. SO - 01 Polní cesta VC5 F.1.2. SO - 02 Přeložka vedení spol. ČEZ F.1.3. Odvodnění areálu + podzemní voda F.1.4. Zemní práce F.1.5. Bilance skrývky ornice a podorničí F.1.6. Odvody za vynětí ze ZPF F.1.7. Souhrnné požadavky na výstavbu F.2. VÝKRESOVÁ ČÁST F Podélný profil 1 : 1 000/100 F Příčné řezy 1 : 100 F Trubní propustek km 0, : 50 F Výkaz výměr

24 F.1. TECHNICKÁ ZPRÁVA F.1.1. SO - 01 Polní cesta VC5 F.1.2. SO - 02 Přeložka vedení spol. ČEZ F.1.3. Odvodnění areálu + podzemní voda F.1.4. Zemní práce F.1.5. Bilance skrývky ornice a podorničí F.1.6. Odvody za vynětí ze ZPF F.1.7. Souhrnné požadavky na výstavbu F.1/1

25 F.1/2 F.1.1. SO - 01 Polní cesta VC5 Délka komunikace je 115,80 m. Šířka 4,5m (4,0 m + krajnice 2 x 0,25 m). Příčný sklon vozovky je 1,0 %, návrhová rychlost 30 km/h. Skladba vozovky km 0, , asfaltobeton jemnozrnný ACO mm - obalované kamenivo ACP mm - vibrovaný štěrk VŠ 150 mm - štěrkodrť (32-63 mm) ŠD 200 mm - upravená pláň komunikace se zhutněním 30 MPa mm Stabilizované podloží vápněním - 14,7 kg/m mm Skladba vozovky je navržena dle dopravního zatížení V kryt asfaltobeton, stejně tak i skladba sjezdů. V km 0,000 začátek úpravy, polní cesta ležící na pozemkové parcele č v k.ú. Bořice u Hrochova Týnce, bude napojována z komunikace III. třídy č , která leží na pozemkové parcele 1039/1 a 1303 v k.ú. Bořice u Hrochova Týnce, je zde navrženo (rozšíření 11 m 2 ). U napojení budou umístěny směrové sloupky Z 11 g. Napojení bude označeno vodícím proužkem ve dvou řadách ( dl. 14 m) uloženým do bet. lože. V km 0, je navržen trubní propustek délky 11,55 m, DN 400, blíže viz. Příloha č.f.2.3. U tohoto propustku bude z důvodu napojení nutné pročistit příkop v dl. 5 m V km 0, km 0, dojde k odstranění náletového porostu včetně pařezů. Stromy 1 x pr. 21 cm, 2 x pr. 12 cm, 1 x pr. 5 cm, keře 4 m 2 V km 0, je konec úpravy úseku. F.1.2. SO 02 Přeložka vedení spol. ČEZ Stávající kabel AYKY 4x16mm2 bude naspojkován a přeložen mimo propustek. Kabel bude zaměřen ve 3. třídě přesnosti. F.1.3. Odvodnění areálu + podzemní voda - odvodnění vozovky - vozovka je navržena v příčném jedn. sklonu min. 1,0%. - odvodnění pláně - pláň je navržena v příčném jednostranném sklonu min. 3,0%, podélné odvodnění je provedeno drenáží v celé délce, drén je v km 0, zaústěn do trubního propustku.

26 F.1/3 Vliv podzemní vody na konstrukci stavby je eliminován podsypnou vrstvou v konstrukci vozovky a drenáží. Odvodnění pláně je zajištěno navrženým příčným sklonem, voda je odvedena drenáží. F.1.4. Zemní práce Zemní práce se týkají vlastního výkopu pro zřízení tělesa voz. a odvodnění. Sejmutí ornice tl. 30 cm Výkopy (zemina) 325,6 t 163,8 t Vytěžená přebytečná ornice v množství 325,6 t bude uložena ve vzdálenosti 500 m na pozemky obce a následně použita při terénních úpravách v obci. Stejně bude uložena i dřevní hmota. Přebytečná zemina v množství 149,4 t bude odvezena do vzd. 10 km na Skládku Tuněchody s.r.o. (Kontakt: Pavel Tomášek tel tomexo@chrudim.cz) za poplatek 100 Kč/t bez DPH. Zde budou uvedené přebytky použity na následnou rekultivaci skládky. Do zemních prací lze zařadit také odstranění nálet. porostu vč. pařezů v počtu 4 ks a to 1 x pr. 21 cm, 2 x pr. 12 cm, 1 x pr. 5 cm a keř. porostu o ploše 4 m 2 Výčet odpadů + objemové množství známé: zemina a kamení neuvedené pod číslem ,4 t dřevo 0,5 t Výčet dalších předpokládaných odpadů: Druh Název Kategorie Piliny, hobliny, odřezky, dřevo, dřevotřískové desky a dýhy, neuvedené pod číslem O Odpadní barvy a laky obsahující organická rozpouštědla nebo jiné nebezpečné N látky Odpad druhově blíže neurčený nebo výše neuvedený (plechovky od barev) O Piliny a nebo třísky železných kovů při řezání výztuže O Ostatní neželezný odpad O Plast O Odpad ze svařování svařování výztuže O Jiná rozpouštědla a směsi rozpouštědel N Papírový a nebo lepenkový obal obal NAIP O Plastový obal obaly nátěrových hmot O Dřevěný obal Palety O Kovový obal Palety O Kompozitní obal obaly nátěrových hmot O Směs obalových materiálů O Beton demolice O Cihla demolice stávajících konstrukcí O Keramika - demolice stávajících konstrukcí (trouby) O Směsný komunální odpad O

27 F.1/4 Nakládání s odpady vznikajícími na místě stavby a v prostorech stavebních dvorů se bude řídit příslušnými ustanoveními zákona č. 185/2001 Sb. o odpadech a ustanoveními vyhlášek MŽP č. 381/2001 Sb. a 383/2001 Sb. F.1.5. Bilance skrývky ornice a podorničí k.ú. Bořice u Hrochova Týnce Podmínky k nezbytnému zajištění ochrany ZPF : 1. Před zahájením vlastní výstavby polní cesty zajistí investor na vlastní náklad provedení skrývky svrchní kulturní vrstvy půdy na odnímané ploše 1085,3 m 2 do celkové hloubky 30 cm následujícím způsobem: a) skrývka svrchní kulturní vrstvy půdy bude provedena na všech pozemcích určených k odnětí ze ZPF v místech výstavby polní cesty a to do hloubky 30 cm (mocnost 30 cm); při uvedené hloubce skrývky a velikosti odnímané plochy bude celkové množství skryté půdy 180,9 m Investor zajistí na vlastní náklady následující využití skryté kulturní vrstvy půdy : V celkovém množství 180,90 m 3 bude před zahájením vlastní výstavby a po předchozím projednání s majiteli pozemků vrstva sejmuta a po dobu výstavby ponechána na určených deponiích a zabezpečena proti znehodnocení, erozním splachům a odcizení. Bezprostředně po ukončení výstavby bude ornice, která byla sejmuta před samotnou stavbou použita na terénní úpravy podél polní cesty. 3. Při stavební činnosti musí být učiněna taková opatření, aby nemohlo dojít k úniku látek poškozujících ZPF a jeho vegetační kryt nebo jiné situaci poškození ZPF. 4. V průběhu výstavby a po jejím ukončení musí být učiněna účinná protierozní opatření a úprava odtokových poměrů. 5. Investor bude zaznamenávat do pracovního deníku, dle 10, odst. 2 vyhlášky MŽP ČR Č. 13/94 Sb., veškeré rozhodné skutečnosti, pro kontrolu a posouzení dodržení stanovených podmínek a účelného nakládání s půdou a zeminou. F.1.6. Odvody za vynětí ze zemědělského půdního fondu Zák. č.231/ 99 Sb. o ochraně ZPF ukládá v 11 placení odvodů za odnětí zem. půdy ze ZPF. Dle 11 odst. (3) písm. a) zák. č. 334/92 Sb. se odvody za trvale odnímanou půdu pro uskutečňování investic do půdy za účelem zlepšení půdní úrodnosti nepředepisují. Dle ustanovení zákona č. 231/99 Sb. 11 odst. 4) se za investice do půdy za účelem zlepšení půdní úrodnosti považují rovněž stavby a zařízení pro protierozní ochranu, optimalizaci vodního režimu a revitalizaci krajiny.

28 F.1/5 F.1.7. Souhrnné požadavky na výstavbu Stavba bude prováděna v souladu se stávajícími platnými normami ČSN a jejich změnami a náhradami, v souladu s ČSN EN, ČSN P ENV, ČSN EN ISO, ČSN CEN ISO/TS. V souladu s nimi budou probíhat předepsané zkoušky, tlakové zkoušky, proplachy, kontroly, odběry vzorků, laboratorní rozbory, archivace vzorků apod. Kromě těchto norem budou dodržovány i normy TNV.

29 F.2. VÝKRESOVÁ ČÁST F Podélný profil 1 : 1 000/100 F Příčné řezy 1 : 100 F Trubní propustek km 0, : 50 F Výkaz výměr F/2

30 G. GEOLOGICKÝ PRŮZKUM (PARÉ č.0, 1, 2, 3) G/1

31 H. NÁKLADOVÁ ČÁST H/1

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83 Výkaz výměr číslo Staničení Vzdál.prof. Sejmutí ornice tl. 30 cm Výkopy Stabilizace vápněním Úprava pláně Násypy profilu km m m 2 m 2 m 3 m 2 m 2 m 3 m m m 2 m m m 2 m 2 m 2 m 3 1 0,000 4,03 2,68 13,42 13,42 0,00 9,8 2,71 26,558 1,65 16,17 8,67 84,966 9,03 88, ,010 1,39 0,62 3,92 4,64 0,00 16,8 1,39 23,352 0,59 9,912 3,92 65,856 4,64 77, ,027 1,39 0,56 3,92 4,64 0, ,425 39,9 0,415 11,62 4,03 112,84 4, , ,055 1,46 0,27 4,14 4,85 0,00 21,1 1,495 31,545 0,19 4,009 4,245 89,57 4,96 104,66 0,025 0, ,076 1,53 0,11 4,35 5,07 0,05 40,1 1,48 59,348 0,26 10,426 4,22 169,22 4,92 197,29 0,025 1, ,116 1,43 0,41 4,09 4,77 0,00 Celkem 180,85 52,18 522,54 601,73 1,53 Výkop pro drenáž dl. 114,0 m - 19,00 m 3 Výkop z pročištění příkopu dl. 5 m - 1,5 m 3 PŘÍLOHA č. F.2.4
