W 13 Příčky odolné proti mechanickému rázu klasifikace požární odolnosti: EI M. Novinka

Transkript

1 W 13 08/2009 W 13 Příčky odolné proti echanickéu rázu klasifikace požární odolnosti: EI M W 131 W 132 Příčka s ocelovýi profily a vložený ocelový pleche s deskai Knauf Fireboard Příčka s ocelovýi profily a vložený ocelový pleche s deskai Knauf RED/Knauf Diaant Novinka Požárně dělící konstrukce odolná proti echanickéu poškození běhe požáru.

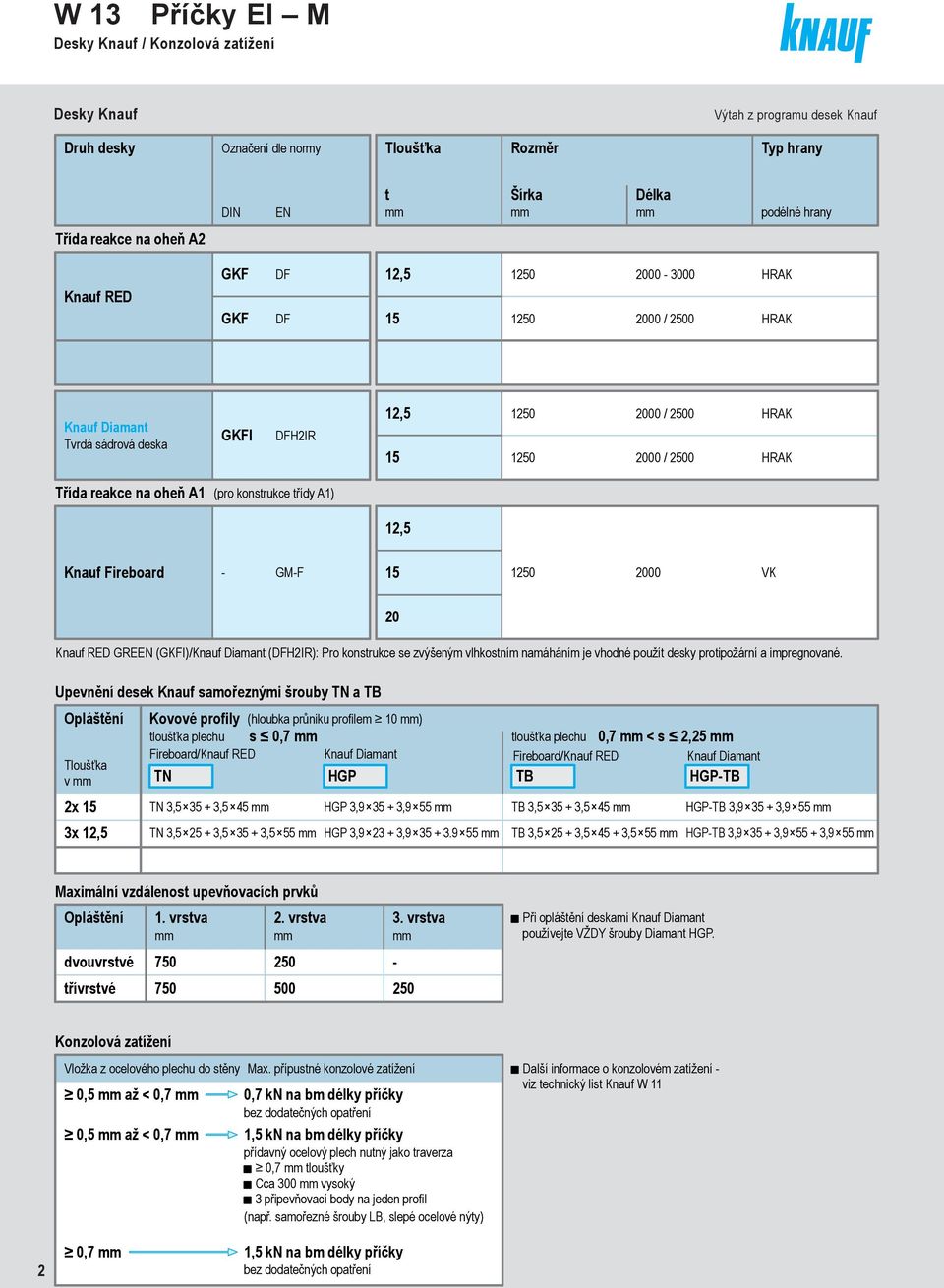

2 Desky Knauf / Konzolová zatížení Desky Knauf Výtah z prograu desek Knauf Druh desky Označení dle nory Tloušťka Rozěr Typ hrany DIN EN t Šírka Délka podélné hrany Třída reakce na oheň A2 Knauf RED GKF GKF DF DF 12, / 2500 HRAK HRAK Knauf Diaant Tvrdá sádrová deska GKFI DFH2IR 12, / 2500 HRAK 2000 / 2500 HRAK Třída reakce na oheň A1 (pro konstrukce třídy A1) 12,5 Knauf Fireboard GMF VK 20 Knauf RED GREEN (GKFI)/Knauf Diaant (DFH2IR): Pro konstrukce se zvýšený vlhkostní naáhání je vhodné použít desky protipožární a ipregnované. Upevnění desek Knauf saořeznýi šrouby TN a TB Opláštění Kovové profily (hloubka průniku profile 10 ) tloušťka plechu s 0,7 tloušťka plechu 0,7 < s 2,25 Fireboard/Knauf RED Knauf Diaant Fireboard/Knauf RED Knauf Diaant Tloušťka v TN HGP TB HGPTB 2x 15 TN 3, ,5 45 HGP 3, ,9 55 TB 3, ,5 45 HGPTB 3, ,9 55 3x 12,5 TN 3, , ,5 55 HGP 3, , TB 3, , ,5 55 HGPTB 3, , ,9 55 Maxiální vzdálenost upevňovacích prvků Opláštění 1. vrstva 2. vrstva 3. vrstva dvouvrstvé třívrstvé Při opláštění deskai Knauf Diaant používejte VŽDY šrouby Diaant HGP. Konzolová zatížení Vložka z ocelového plechu do stěny Max. přípustné konzolové zatížení 0,5 až < 0,7 0,7 kn na b délky příčky bez dodatečných opatření 0,5 až < 0,7 1,5 kn na b délky příčky přídavný ocelový plech nutný jako traverza 0,7 tloušťky Cca 300 vysoký 3 připevňovací body na jeden profil (např. saořezné šrouby LB, slepé ocelové nýty) Další inforace o konzolové zatížení viz technický list Knauf W ,7 1,5 kn na b délky příčky bez dodatečných opatření

3 Technická data / požární ochrana / akustika Technická a stavebněfyzikální data Systé Knauf d d h D W 13 Příčky EI M Požární odolnost 1) Opláštění na každé straně stěny Knauf RED Diaant Fireboard in. tloušťka t cca T h Rozěry v kg/² Hotnost jednoduchá konstrukce vícevrstvé opláštění 2) Tloušťka stěny Tloušťka dutiny / Profil Akustika R w,r tl. izol. 4) 3) Knauf CW Profil db Vysoce kvalitní systé suché výstavby Knauf osová rozteč profilů 312,5 312,5 EI 90 M ,5 ocelový plech ,5 ocelový plech **) 54 **) osová rozteč profilů 312,5 312,5 EI 90 M 3 12,5 + 0,5 ocelový plech 3 12,5 + 0,5 ocelový plech Celá konstrukce v třídě reakce na oheň A1 Třída požární odolnosti **) Extrapolované hodnoty 1) Izolační vrstva pro zajíštění požární odolnosti: Žádná nebo inerální vata splňující požadavky nory ČSN EN 13162, a třídu reakce na oheň A1. viz Ochrana stavebních kostrukcí před požáre systéy KNAUF dle ČSN EN. 2) Uvedená hotnost nezahrnuje případně potřebnou izolační vrstvu. 3) R w,r = vážená laboratorní vzduchová neprůzvučnost bez podélného vedení navazující stavební prvke. 4) Izolační vrstva dle ČSN EN 13162, splňující paraetry ČSN EN odpor proti proudění vzduchu r 5 kpa s/² (např. Knauf Insulation TI 140 Decibel nebo TP 115) Tenká Tř. reakce Nejlepší konstrukce na oheň A1 zvukový útlu Veli odolný povrch Doklady Požární odolnost: PO Katalog Knauf Zvukový útlu: Protokol Knauf L

4 Detaily / Výška stěn Opláštění vložený ocelový plech tl. 0,5 Vodorovné řezy příklady Vrstvy desek ve svislé řezu Fireboard spachtel + skelná výztužná páska osová rozteč profilů 312,5 Knauf CW Profil Knauf CW Profil CW 50/75/100 CW 50/75/ Fireboard 0,5 ocelový plech *) 2 15 Diaant 0,5 ocelový plech *) Opláštění 3 12,5 + vložený ocelový plech tl. 0,5 Vrstvy desek ve svislé řezu Uniflott + skelná výztužná páska osová rozteč profilů 312,5 Knauf CW Profil Knauf CW Profil CW 50/75/100 CW 50/75/ ,5 3 12,5 Knauf RED nebo Diaant Diaant nebo Knauf RED 0,5 ocelový plech *) 0,5 ocelový plech *) *) Pozinkovaný ocelový plech tloušťky 0,5, překrytý na spojích o 100 (překrytí na stojkách), pokládaný ve vodorovné sěru, upevnění rychlošrouby (pouze pro zajištění v průběhu ontáže opláštění, poté se odstraní). Výška stěn Profil Knauf Osová rozteč Maxiální profilů výšky stěn Kovové profily 0,6 CW ,5 5,5 CW ,5 7 CW ,5 9 Svislé prodloužení profilů viz technický list Knauf W 11 Požární příčka v klasifikaci EI M jsou stěny odolné proti ohni, které si i při působení požáru uchovávají svojí stabilitu a požárně dělící funkci, protože jsou odolné proti padající stavbní prvků i částe vnitřního vybavení. (Zkoušeno rázový naáhání 3000 N, po působení ohně) 3000 N

5 Detaily Detaily M 1:5 Vodorovné řezy, příklady Svislé řezy, příklady W 131A Diaant Napojení na nosnou stěnu Uniflott + separační páska (Trenn Fix) Trennwandkitt kovová hoždinka, rozteč 500, s podložkou ø 30, t = 1,5 až 3 W 131VO1 3 12,5 Knauf RED Napojení na strop Uniflott + separační páska (Trenn Fix) Trennwandkitt kovová hoždinka, rozteč 500, s podložkou ø 30 t = 1,5 až 3 W 131A5 3 12,5 Diaant Uniflott + TrennFix Trennwandkitt W 131C10 Minerální vata pokud je nutná kovová hoždinka, rozteč 500, s podložkou ø 30, t = 1,5 až 3 T spojení 2 15 Fireboard Napojení na nosnou stěnu Fireboard Spachtel Knauf TN rychlošroub W 131VM Fireboard W 131D Fireboard Spoj desek šroub Knauf FN 4,3 65; a 500 ; s podložkou ø 30, t = 1,5 až 3 Provedení rohu 2 15 Fireboard galvanizovaný ocelový plech 0,5 tloušťky, s přesahy ve spojích 100, horiz. pláštěno Knauf TN rychlošroub Fireboard Spachtel + skelná výztužná páska Minerální vata pokud je nutná šroub Knauf FN 4,3 65, a 500 s podložkou ø 30, t = 1,5 až 3 TN rychlošroub Oc. nebo hliníkový profil na ochranu rohů W 131VU1 3 12,5 Diaant Napojení u podlahy 3 12,5 Diaant galv. ocelový plech 0,5 tloušťky kovová hoždinka, rozteč 500, s podložkou ø 30, t = 1,5 až 3 rychlošroub Diaant HGP Uniflott 5

6 Detaily Detaily M 1:5 Svislý řez, příklady W 131VO11 Napojení na trapézový plech/plechovou střechu W 131VO12 Napojení na trapézový plech/plechovou střechu 2 15 Diaant napojení k opláštění stropu 2 15 Fireboard napojení do trapézového plechu K 217 Knauf Fireboard K 217 Knauf Fireboard příé opláštění trapézového plechu Trapézový příé opláštění trapézového plechu plech (panel) RE 90 RE 90 Fireboard Trapézový plech (panel) Fireboard Uniflott + TrennFix Trennwankitt 2 šroub Knauf FN 4,3 65; a 500, s podložkou ø 30, t = 1,5 až 3 (ve spodní vlně trapézového plechu) Fireboard Spachtel + výztužná páska Knauf Kurt 2 šroub Knauf FN 4,3 65; a 500, s podložkou ø 30, t = 1,5 až 3 (ve spodní vlně trapézového plechu) Zobrazení příčky kkolo k trapézovéu plechu Systé Knauf Fireboard K 217 viz technický list K 21. Detaily M 1:5 W 131A6 3 12,5 Knauf RED Dilatační napojení na nosnou stěnu W 131BFU2 3 12,5 Diaant Dilatační spára a 20 a 20 a 20 a a 20 a 20 a 20 a 20 a a 20 Svislé řezy, scheatický nákres, rozěry v (75) rychlošroub LB 3,5 9,5, a 500 (50) přídavný plech, šířka shodná s šířkou desky (50), ukotvený do nosné konstrukce (100) rychlošroub LB 3,5 9,5, a 500 (75) přídavný plech, šířka shodná s šířkou desky (75), ukotvený do nosné konstrukce W 131BFU10 Dilatační spára W 131BFU3 Dilatační spára s profile Knauf CW Fireboard 2 15 Fireboard a 20 a 20 a a 20 a 20 a 20 a 20 a Fireboard (100) rychlošroub LB 3,5 9,5, a 500 (50) přídavný plech, šířka shodná s šířkou desky (50), ukotvený do nosné konstrukce pásy desek Knauf RED 4 12,5 slepené tele Fugenfüller Leicht a sešroubované rychlošrouby TN přídavný plech, šířka shodná s šířkou desky (50)

7 Detaily / Installation of power Sockets Detaily M 1:5 Svislé řezy, scheatický nákres, rozěry v W 131VO4 Kluzné napojení W 131VO13 Napojení na opláštění nosníku 2 15 Fireboard 2 15 Diaant 20 a a a a 20 Řešení pro větší průhyb na požádání Nešroubujte opláštění do UW profilů Rozístění kotevních prostředků: Uniflott pásy desek Knauf (slepené tele) Trennwandkitt podložka ø 30, t = 1,5 až 3 2 řady hoždinek dle ateriálu podkladu ø 6, a 500, hloubka zapuštění dle schválení nebo in. dvojnásobná kotevní délka K 252 Knauf Fireboard příé opláštění nosníku R 90 Uniflott + TrennFix Trennwandkitt např. závitová tyč ø 6, (přivařena na nosník) a 500, s podložkou ø 30, t = 1,5 až 3 Zobrazení opláštění ocelového nosníku bez podkonstrukce Opláštění systée Knauf Fireboard tloušťka 20 Konstrukce systéu K 252 viz technický list Knauf Fireboard K 25 Hoždinka Instalace elektrokrabic 1 se sádrový tele 2 Elektrokrabice Uniflott t 25 s inerální vatou Svislé řezy, scheatický nákres, rozěry v Izolace z inerální vlny dle ČSN EN Třída reakce na oheň A, S teplota tavení vláken 1000 C (např. Knauf Insulation Nobasil MPE) Elektrokrabice Minerální vlna S plně vyplněná plocha v jedno poli profilů 3a s deskai Knauf 3b s deskai Knauf 40 Opláštění Lepeno sádrový tele Uniflott Elektrokrabice Opláštění stejné tloušťky jako opláštění příčky Ráeček z desek odp. hloubce krabičky rychlošrouby TN 12,5 12,5 krabička vyrobená z desek Knauf 12,5 tloušťky Elektroinstalace Krabice pro zásuvky, spínače, rozdělovače atd. sějí být uístěny na libovolné ísto v příčce, ale nesějí se nacházet bezprostředně proti sobě. Průchod jednotlivých vedení je přípustný. Zbývající otvory je nutno uzavřít sádrový tele. Instalace dveřních zárubní Montáž dveří je v zásadě ožná na základě schválení výrobce dveří.

8 Spotřeba ateriálu ve vybraných případech Spotřeba ateriálu na ² příčky bez přídavku na prořez a ztratného Množství plati pro plochu stěny o rozěrech H = 2,75, L = 4,00, A = 11,00 ² d. p. = dle potřeby Údaje bez určitých stavebněfyzikálních požadavků tištěno kurzívou = cizí ateriál 2,75 4,00 Popis MJ Množství jako průěrná hodnota Tloušťka opláštění ,5 3 12,5 Fireboard Diaant Knauf RED Diaant Podkonstrukce ,6, 4 délka nebo ,6, 4 délka nebo ,6, 4 délka 0,7 0,7 0,7 0, ,6 nebo ,6 nebo ,6 3,5 3,5 3,5 3,5 Dichtungsband těsnící páska (50/3,2, 70/3,2, 95/3,2 ) 0,3 1,2 0,3 1,2 0,3 1,2 0,3 1,2 nehořlavé kotevní prostředky, dle podkladu např. stropní hřeby do betonu Knauf DN6 ks + podložka ø 30, t = 1,5 až 3 ks Minerální izolace, tloušťka... např. Knauf Insulation Nobasil MPE ² d. p. d. p. d. p. d. p. 8 Opláštění deskai Knauf Knauf RED 12,5 Diaant 12,5 Diaant 15 Fireboard 15 galvanicky pozinkovaný ocelový plech tl. 0,5, (překrytí spojů\u ) Upevňovací prostředky Připevnění desek Knauf šrouby viz strana 2 1. vrstva 2. vrstva 3. vrstva Montážní připevnění ocelového plechu viz strana 2 Telení Uniflott pro ruční telení nebo Fugenfüller Leicht pro ruční telení Výztužná páska Knauf Kurt Knauf Fireboard Spachtel skelná výztužná páska Knauf (podélné i příčné spoje) TrennFix, 65 saolepící separační páska ochranný rohový profil 23/13, 2,75 ochranný rohový profil 31/31, 2,6 / 3 ochraný profil Alux 52 šroub s plochou hlavou Knauf (FN 4,3 35 / FN 4,3 65 ) + podložka ø 30, t = 1,5 až 3 ² ² ks ks kg kg 4 2, , , , ,0 1,1 1,1 d. p. d. p. d. p. 0,10 2,2 1,8 1,8 1,8 1,8 d. p. d. p. d. p. d. p. ks d. p. d. p. d. p. d. p. 6

9 Detaily Montážní schéa Schéatický výkres, rozěr v ocel. plech 0,5 Oc. plech ocel. plech 0,5 100 Ocelový plech na obou stranách konstrukce galvanicky zinkovaný oc. plech tl. 0,5, překrytý ve spojích 100 (na profilech), pokládaný vodorovně Montáž plechu poocí šroubů TN (jen běhe ontáže, před provádění opláštění nutné odstranit) Požadavky Požární příčky oddělují sousední požární úseky a jejich stabilita po celou dobu požadované požární odolnosti nesí být narušena zřícení konstrukcí sousedních požárních úseků. Požární příčky klasifikace EIM usí být odolné proti ohni i při působení přídavného echanického naáhání a usí se skládat z nehořlavých stavebních ateriálů (třída požární odolnosti EI 90 M a všechny stavební ateriály třídy A1 nebo A2). Odolnost proti případnéu echanickéu naáhání je testována při požární zkoušce definovaný rázový naáhání vyvolaný pytle s olověný šrote s hotností 200 kg, který vykoná rázovou práci vždy 3000 N na ploše cca 400 c² na straně odvrácené od ohně. Konstrukce Požární příčky Knauf se skládají z kovové spodní konstrukce provedené jako jednoduchá konstrukce ze stojek a dvouvrstvého nebo trojvrstvého opláštění z desek Knauf, které je přišroubováno na obou stranách. Ocelový plech je vložen pod vrchní vrstvu desek. Konstrukce ze stojek je po obvodu spojena s navazujícíi stavebníi dílci Do dutého prostoru v příčkách lze uístit izolaci i elektrický rozvod. Jeho provedení nesí snížit požárně dělící funkci. Dilatační spáry v hrubé stavbě usí být dodrženy i v konstrukcích požárních stěn. V případě průběžných stěn je nutné uístit dilatační spáry vždy po cca 15. Montáž Spodní konstrukce Připojovací profily na navazujících stavebních dílcích opatřete na zadní straně tele Trennwandkitt (2 housenky) a pečlivě je utěsněte. Hranové profily UW 50/75/100 na podlaze a na stropu a CW 50/75/100 na příčkách upevněte nehořlavýi upevňovacíi prvky, které jsou vhodné pro příslušný podklad (např. pro železobeton stropní hřeby Knauf), a podložkai Ø 30, d = 1,5 až 3. Rozteč upevňovacích prvků po obvodu 500. Pokud lze předpokládat, že dojde k průhybu stropu, vytvořte kluzná napojení 10. Opláštění Přišroubujte opláštění podle tabulky na str. 2. Opláštění proveďte svisle uspořádanýi deskai Knauf až do výšky ístnosti. Spoje desek na čelní straně usí být přesazeny o in Při vícevrstvé opláštění je nutno podélné spáry jednotlivých vrstev přesadit o osovou vzdálenost stojek. Čelní a podélné spáry opláštění, které leží proti sobě, usí být rovněž vzájeně přesazeny. Vložku z ocelových desek nebo pásoviny tloušťky 0,5 je třeba uístit ve vodorovné sěru pod vrchní vrstvu, všechny spoje usí ít přesah in. o 100. Svislé spoje usí být uístěny na stojkách. Desky upevněte rychlošrouby pouze při ontáži a poté je opět odstraňte. 9

10 Konstrukce a ontáž Spárovací technika/povrchová úprava Telení/Spárovací technika Spáry vystěrkujte ručně stěrkovou hotou Knauf Uniflott. Nerovnosti vyrovnejte Uniflott/Fugenfüller a do hoty vtlačte skelnou výztužnou pásku (nebo Knauf Kurt). Desky Fireboard telte za použití stěrkové hoty Fireboard Spachtel v kobinaci se skelnou výztužnou páskou. Přebytečnou stěrkovou hotu (vyvýšeniny) odstraňte po cca 40 in. Proveďte jené vystěrkování Knauf Readygips/F2. Při pokládání více vrstev opláštění je třeba vyplnit spáry spodní vrstvy a vystěrkovat spáry vrchní vrstvy. Zakryjte stěrkou hlavy šroubů. Napojení na asivní stavební dílce proveďte poocí separační pásky TrennFix. Teplota zpracování / kliatické podínky: Systéy Knauf se aplikují po dokončení všech okrých procesů při stabilizované vzdušné relativní vlhkosti ax. 65 % a teplotě povrchů +5 C. Spáry sějí být vystěrkovány, až když neůže dojít k větší zěná délky desek Knauf, např. z důvodů zěny vlhkosti anebo teploty. Při spárování nesí teplota v ístnosti klesnout pod cca 10 C. Také při pokládání lité podlahy z litého asfaltu vystěrkujte desky Knauf až po položení lité podlahy. Povrchová úprava Před nátěre nebo provedení povrchové úpravy je třeba desky opatřit penetrační nátěre. Základní nátěr a nátěrovou hotu/nátěr je třeba vybírat podle zvoleného systéu. Po vytapetování papírovýi tapetai, tapetai se skelnýi vlákny, nahození oítky s pojivy ze syntetické pryskyřice a oítkai s celulózovýi vlákny zajistěte dostatečné větrání, aby tapety resp. oítky vyschly. Příčky lze opatřit následující povrchovou úpravou: Tapety: Papírové, textilní a plastové tapety. Sějí být používána výhradně lepidla z etylcelulózy. Oítky: Šlechtěné oítky Knauf, např. oítky s pojivy ze syntetické pryskyřice, tenkovrstvé oítky, celoplošné stěrky, jako např. Knauf MultiFinish, inerální oítky ve spojení s vystěrkování pásek pro zakrytí spár. Keraické obklady Nátěry: Oyvatelné a otěruvzdorné polyerové disperzní barvy, nátěrové hoty s vícebarevný efekte, olejové barvy, atné laky, alkydové barvy, polyerační barvy, polyuretanové laky (PUR), epoxidové laky (EP) je třeba volit v závislosti na způsobu použití a požadavcích. Alkalická povrchová úprava, jako např. vápenné barvy, barvy na bázi vodního skla a silikátové barvy nejsou vhodné pro povrchovou úpravu podkladu ze sádrových desek. Disperzní silikátové barvy lze použít, pokud jsou doporučeny výrobce barev a jestliže je přesně dodržován návod. Poznáky 10
