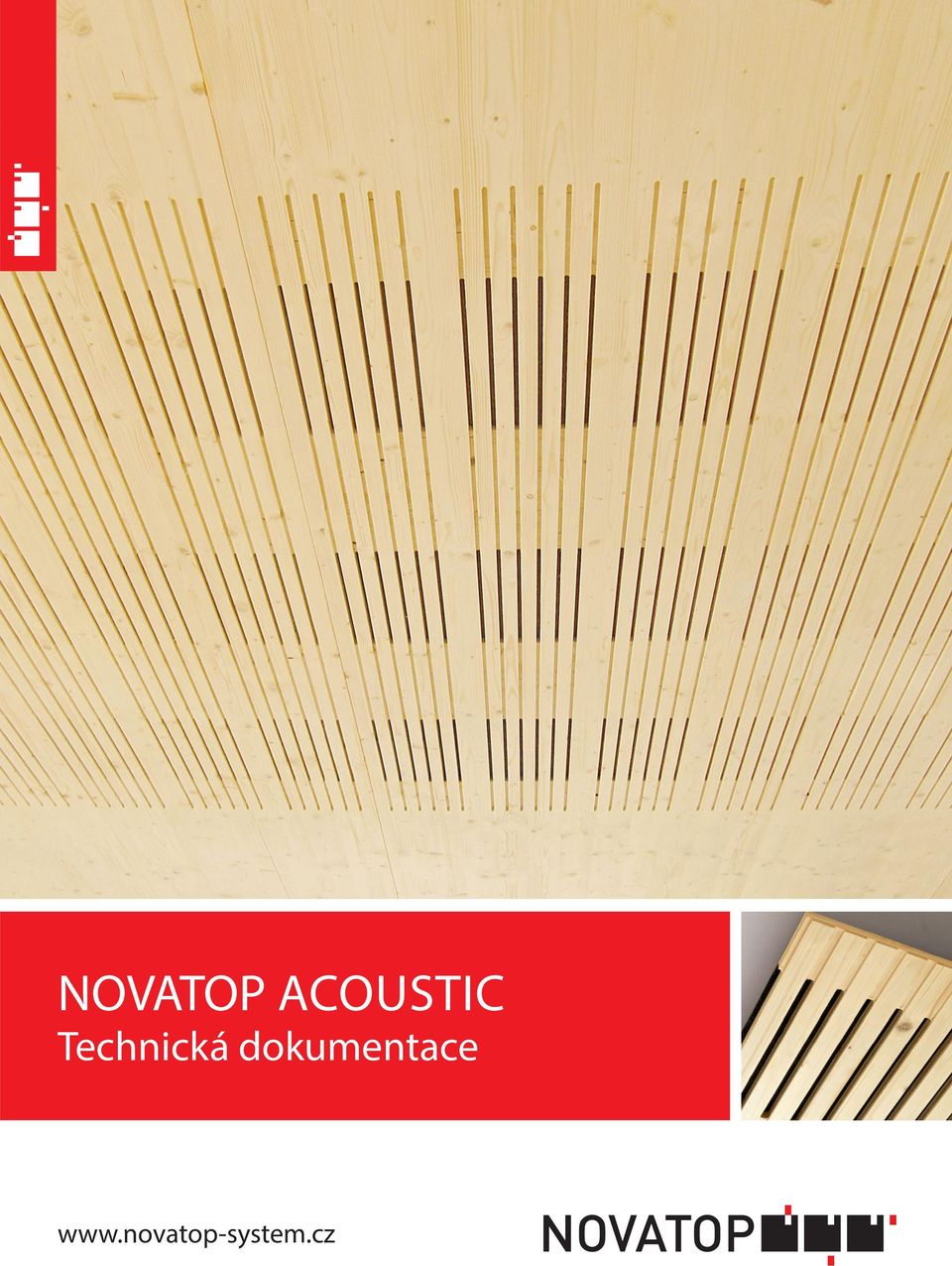

NOVATOP ACOUSTIC Technická dokumentace.

Rozměr: px
Začít zobrazení ze stránky:

Download "NOVATOP ACOUSTIC Technická dokumentace. www.novatop-system.cz"

Transkript

1 Technická dokumentace

2 TECHNICKÁ DOKUMENTACE OBSAH NOVATOP ACOUSTIC Akustické panely Datový list... 3 Standardní formáty... 4 Zkoušené vzorky Specifikace materiálů v panelech... 9 Výkresy Barvy kazet minerální vlny Specifikace kvalit (smrk, jedle) Návod k montáži CERTIFIKÁTY, OSVĚDČENÍ A PROTOKOLY Stanovení činitele zvukové pohltivosti v dozvukové místnosti - protokol o zkoušce, CSI Jednotlivé certifikáty, osvědčení a protokoly jsou ke stažení na novatop-system.cz. Verze: 03/

3 DATOVÝ LIST POPIS NOVATOP ACOUSTIC jsou prefabrikované akustické panely z třívrstvých masivních desek určené pro akustické opláštění. Profily jsou vrtány či frézovány do třívrstvé desky AGROP FREE (SWP/2 NS L3, lepené bez formaldehydu) o tloušťce 19 nebo 27 mm, certifikovány Naruteplus. Jednotlivé typy panelů se liší podílem perforované plochy a tvarem profilu. Skladba panelu na perforované SWP desce je tvořena dle typu profilu vyztužujícími hranoly a/nebo zvukovou izolací (dřevovláknitá izolace, netkané textilie, kazety z minerální vlny). Panely se při instalaci montují na laťový rošt nebo kovový závěs. Nad panelem tak vznikne vzduchová mezera, která má velmi důležitou roli pro zlepšení akustických vlastností. NOVATOP ACOUSTIC lze vyrábět ve velkých formátech a montovat již ve výrobě na konstrukční stropní panel NOVATOP ELEMENTS nebo NOVATOP OPEN. Vzniká tak komplexně řešený stropní prvek pro individuální projekty. PROFILY DŘEVINY 1. SUZANNA Smrk pohledová kvalita rastr [mm] rozměr drážky [mm] perforace [%] plošná hmotnost [kg/m 2 ] x ,6 2. GIULIA rastr [mm] rozměr drážky [mm] perforace [%] plošná hmotnost [kg/m 2 ] x ,2 3. MARILYNE rastr [mm] rozměr drážky [mm] perforace [%] plošná hmotnost [kg/m 2 ] x ,5 Jedle pohledová kvalita 4. TINA rastr [mm] rozměr drážky [mm] perforace [%] plošná hmotnost [kg/m 2 ] x ,6 5. BEATA rastr [mm] rozměr drážky [mm] perforace [%] plošná hmotnost [kg/m 2 ] x l není skrz odrazivý prvek 13,23 Specifikace kvalit viz str

4 DATOVÝ LIST Smrk: Standardní šířky (mm): 625, 1250, 2500 Standardní délky (mm): 2500, 5000 Jedle: Standardní šířky (mm): 625, 1250, 2500 Standardní délky (mm): 2500, 3000, 5000 U všech formátů je nutné zohlednit tvar a provedení profilu při napojování. Min. šířka pro profil Tina je 1250 mm STANDARDNÍ FORMÁTY Smrk, jedle Jedle Smrk, jedle max. formát Smrk, jedle SKLADBA PANELU DŘEVOVLÁKNITÁ DESKA / NETKANÁ TEXTILE / KAZETY Z MINERÁLNÍ VLNY BEATA SUZANNA GIULIA MARILYNE TINA 4

5 DATOVÝ LIST AKUSTICKÉ OPLÁŠTĚNÍ SE ZKOUŠKOU Číslo Skladba Celková tloušťka [mm] Plošná hmotnost [kg/m 2 ] Diagram Řez Vzduchová mezera [50 mm] 1.1 PROFIL SUZANNA Steico Therm SD [ 21 mm] SWP s perforací [19 mm] Vážený činitel zvukové pohltivosti [α w ] 69 12,3 0,55 Třída pohltivosti Vzduchová mezera [100 mm] D Číslo protokolu PROFIL SUZANNA Steico Therm SD [21 mm] SWP s perforací [19 mm] Vážený činitel zvukové pohltivosti [α w ] ,3 0,55 Třída pohltivosti Vzduchová mezera [50 mm] D Číslo protokolu PROFIL GIULIA Steico Therm SD [21 mm] SWP s perforací [19 mm] Vážený činitel zvukové pohltivosti [α w ] 69 13,1 0,4 Třída pohltivosti Vzduchová mezera [100 mm] D Číslo protokolu PROFIL GIULIA Steico Therm SD [21 mm] SWP s perforací [19 mm] Vážený činitel zvukové pohltivosti [α w ] ,1 0,4 Třída pohltivosti D Číslo protokolu

6 DATOVÝ LIST Číslo Skladba Celková tloušťka [mm] Plošná hmotnost [kg/m 2 ] Diagram Řez Vzduchová mezera [50 mm] 3.1 PROFIL MARILYNEE SWP příčný hranol [21 mm] Steico Therm SD [21 mm] SWP deska s perforací [19 mm] Vážený činitel zvukové pohltivosti [α w ] 69 12,8 0,75 Třída pohltivosti vzduchová mezera [50 mm] C Číslo protokolu 311/ PROFIL MARILYNEE příčný hranol [21 mm] tkanina Fibertex 450 g [2,5 mm] SWP deska s perforací [19 mm] Vážený činitel zvukové pohltivosti [α w ] ,7 Třída pohltivosti C Číslo protokolu 312/12 vzduchová mezera [200 mm] 3.3 PROFIL MARILYNEE příčný hranol [21 mm] tkanina Fibertex 450 g [2,5 mm] SWP deska s perforací [19 mm] Vážený činitel zvukové pohltivosti [α w ] ,75 Třída pohltivosti C Číslo protokolu 313/12 6

7 DATOVÝ LIST Číslo Skladba Celková tloušťka [mm] Plošná hmotnost [kg/m 2 ] Diagram Řez Vzduchová mezera [50 mm] Příčný hranol [50 mm] 3.4 PROFIL MARILYNEE Steico flex [50 mm] Tkanina Fibertex 75 g [0,3 mm] SWP deska s perforací [19 mm] Vážený činitel zvukové pohltivosti [α w ] 69 12,1 0,85 Třída pohltivosti Vzduchová mezera [200 mm] Příčný hranol [50 mm] B Číslo protokolu 315/ PROFIL MARILYNEE Steico flex [50 mm] Tkanina Fibertex 75 g [0,3 mm] SWP deska s perforací [19 mm] Vážený činitel zvukové pohltivosti [α w ] ,1 0,8 Třída pohltivosti Vzduchová mezera [50 mm] B Číslo protokolu 314/ PROFIL TINA Tonga [40 mm] SWP deska s otvory [19 mm] Vážený činitel zvukové pohltivosti [α w ] ,55 Třída pohltivosti D Číslo protokolu 309/12 7

8 DATOVÝ LIST Číslo Skladba Celková tloušťka [mm] Plošná hmotnost [kg/m 2 ] Diagram Řez Vzduchová mezera [200 mm] 4.2 PROFIL TINA Tonga [40 mm] SWP deska s otvory [19 mm] Vážený činitel zvukové pohltivosti [α w ] ,55 Třída pohltivosti D Číslo protokolu 310/ PROFIL BEATA SWP deska s drážkami [27 mm] Rozptylové prvky 27 11,4 8

9 SPECIFIKACE MATERIÁLŮ V PANELECH TŘÍVRSTVÁ MASIVNÍ DESKA TECHNICKÉ PARAMETRY AGROP SWP Požadavky EN 13353, EN Provozní třídy SWP/1, SWP/2, podle EN Lepení D4 podle EN 204 Lepidlo Typy dřevin Kvalita povrchu Melaminové lepidlo dle EN 301, PU dle EN 15425, PVAc dle EN 204. Smrk, jedle Pohledová interiérová (odpovídá B). Třídění kvalit dle interních předpisů AGROP NOVA a.s. Tloušťka: 19, 27 Standardní formáty [mm] Šířka: 625, 1250, 2500 Délka: 2500, 3000 (pouze jedle), 5000 Povrch broušeno K 100 Vlhkost 10 ± 3% Emisní třída formaldehydu E1 podle EN Reakce na oheň D-s2, d0 podle EN DŘEVOVLÁKNITÁ IZOLACE TECHNICKÉ PARAMETRY STEICO Flex Therm SD Požadavky EN Hustota [kg /m 3 ] Deklarovaný součinitel tepelné vodivosti [ W/mK] 0,038 0,040 Tloušťka [mm] Reakce na oheň E podle EN NETKANÉ TEXTILIE TECHNICKÉ PARAMETRY Fibertex Acoustic FR PET 451 FR PET 75 Plošná hmotnost [g/m 2 ] Materiál 100% polyester Mez pevnosti [N] 425/800 25/35 Akustický odpor [Ns/m 3 ] Tloušťka [mm] 2,5 0,3 Reakce na oheň B-s1,d0 podle EN B-s1,d0 podle EN KAZETY Z MINERÁLNÍ VLNY TECHNICKÉ PARAMETRY Eurocoustic TONGA Hustota [kg/m 3 ] 75 Materiál minerální vlákna, lícní povrch povlak skelných vláken Třída pohltivosti A podle ISO Emisní třída formaldehydu E1 podle ISO Tloušťka: 25, 40 Standardní formáty [mm] Šířka: 600 Délka: 600, 1200 Reakce na oheň (bílé odstíny) A1-s1, d0 podle EN Reakce na oheň (barevné odstíny) A2-s1, d0 podle EN

10 10 VÝKRESY: SUZANNA GIULIA MARILYNE NOVATOP ACOUSTIC DATOVÝ LIST 40 21

11 DATOVÝ LIST TINA BEATA 11

12 DATOVÝ LIST Barvy kazet z minerální vlny: EC06 EC05 EC04 EC03 EC02 EC01 EC13 EC12 EC11 EC10 EC9 EC8 EC7 EC21 EC20 EC19 EC18 EC17 EC16 EC15 EC14 EC27 EC26 EC25 EC24 EC23 EC22 EC33 EC32 EC31 EC30 EC29 EC28 EC40 EC39 EC38 EC37 EC36 EC35 EC34 EC46 EC45 EC44 EC43 EC42 EC41 W08 W082 Tina creativ příklady frézování: 12

13 SPECIFIKACE KVALIT SMRK KVALITA POHLEDOVÁ INTERIÉROVÁ Konstrukční prvek určený k finálnímu řešení interiérů. Povrchové lamely jsou z řeziva vyšší kvality. Povrch je broušený s vyspravenými suky z větví rozdílných velikostí, uzavřený, vytmelený, bez zabarvení. Dřeň je povolena v menší míře. Drobné oděrky a otlaky do hloubky 1 mm a plochy 10 mm 2 jsou přípustné. Panely jsou při balení prokládány kartony. 13

14 SPECIFIKACE KVALIT JEDLE BĚLOKORÁ KVALITA POHLEDOVÁ INTERIÉROVÁ Třívrstvá deska (SWP) z jedle bělokoré pro výrobu akustických panelů NOVATOP ACOUSTIC a pro opláštění stěnových panelů NOVATOP SOLID i stropních panelů NOVATOP ELEMENTS. Jedlová deska se vyznačuje jemnou vyváženou strukturou bez suků. Povrchové lamely bez přirozených vad dřeva (neobsahují pryskyřici, pryskyřičné kanálky, smolníky) jsou napojovány cinkovaným spojem. Je vhodná zejména pro interiéry a má podobné mechanické vlastnosti jako smrk. 14

15 NÁVOD K MONTÁŽI 1 POMŮCKY PRO MONTÁŽ Nedoporučujeme Doporučujeme Vruty s úzkou hlavou Akušroubovák Vodováha Žebříky, zvedací plošiny, mobilní lešení Doporučený počet osob min. 2 2 OBECNÉ INFORMACE Při práci je doporučeno používat rukavice kvůli případnému znečištění panelů popř. zadření si třísky. Není doporučeno šlapat po pohledových plochách ani je jinak znečišťovat. Znečištěná místa je možno lokálně otřít vlhkým hadrem příp. přebrousit brusným papírem. Panely není doporučeno vystavovat přímému slunečnímu záření, zamezí se tak případným barevným změnám. Panely je nutné skladovat v suchu a musí být ochráněny před povětrnostními vlivy. Akustické panely je nutné skladovat na pevných a vyrovnaných plochách s možností bezpečného přístupu a manipulace. Panely lze opracovat všemi běžnými dřevoobráběcími nástroji a stroji a povrchově upravovat běžnými postupy jako masivní dřevo. Při řezání je nutno používat všechny ochranné pomůcky dle bezpečnostních předpisů. Likvidace obalových materiálů musí probíhat podle místních nařízení a směrnic o odpadovém hospodářství. Vodorovná konstrukce (strop) přesazené spoje 3 BEZPEČNOST PŘI PRÁCI Při manipulaci s panely je nutno dodržovat veškerá bezpečnostní opatření. Dbát zvýšené opatrnosti při práci ve výškách a na zdvižných plošinách. Zabezpečit panely proti pádu. Svislá konstrukce (stěna) horizontální uložení 4 TYPY APLIKACÍ Vodorovná a svislá konstrukce V případě aplikace na vodorovnou i svislou konstrukci počítáme s dilatací mezi panelem a podkladem. U aplikace panelů na velké plochy je třeba klást důraz na správné založení a vzájemné stahování jednotlivých panelů. Je třeba si rozmyslet pozici elektroinstalace a nachystat všechny prostupy a otvory. Spoje panelů doporučujeme přesazovat viz obrázky. Nepřesazené spoje jsou náročnější na přesnost a provedení. Svislá konstrukce (stěna) vertikální uložení 15

16 NÁVOD K MONTÁŽI 5 DOPORUČENÍ K MONTÁŽI 6.3 Plechový rošt Příprava podkladního roštu Při přípravě roštu je třeba počítat s nerovnostmi podkladu a rozteč první latě zmenšit tak, aby bylo možné šířkově upravit první akustický panel. Na podklad určený k obložení připravíme vyrovnávací rošt v rastru, který si vyměříme v závislosti na rozměrech akustických panelů a plochy určené k obložení. Mezera mezi podkladem a akustickým panelem může sloužit také k vedení elektroinstalací popř. jiných rozvodů. Po instalaci podkladního roštu nezapomeneme označit žebra na viditelných místech tak, aby byly viditelné i po zakrytí akustickými panely. Plechový rošt kontaktní Plechový rošt zavěšený 7 MONTÁŽ Rastr vyrovnávacího roštu TYPY APLIKACÍ Bez roštu (např. na NOVATOP, OSB, SDK) Při zakládání panelů je nutno dodržet rovinnost, nejlépe pomocí nataženého provázku, aby při dalším dosazování panelů nevznikaly spáry mezi panely. Při montáži je třeba dodržovat návaznost drážek jednoho panelu na druhý. Pro vzájemné spojení panelů jsou dodávány buď vložená pera nebo speciální spojovací prvky z překližky v připravených lokálních drážkách. Doporučujeme spočítat, jak velký vznikne dořez na konci obkládané plochy, aby nevznikl jen malý pásek, který není možné přimontovat. 6.2 Dřevěný rošt (podhled) Dřevěný rošt kontaktní Schéma kladení a práce s ořezy panelů Doporučujeme používat jen zbytky nad 500 mm Strop Stěna 5-15 dilatace 625 Dřevěný rošt zavěšený Navazování panelů 16

17 NÁVOD K MONTÁŽI 8 KOTVENÍ Akustické panely lze kotvit na vodorovné a svislé konstrukce s pomocí kotevních vrutů, sponami do drážek anebo lepením dle typu konstrukcí. Dbáme na to, aby spojovací prostředky byly v jedné linii a pokud možno bez porušení povrchu akustického panelu. Upozornění: na stropní akustické panely nemohou být zavěšena břemena ( světla, zářivky atd.), veškerá břemena musí být zavěšena na nosné konstrukci! 8.1 VODOROVNÉ KONSTRUKCE Kotvení vruty V případě, že jsou vruty aplikovány do drážky, je nutné používat vruty s rozměrem hlavy menší než je drážka panelu, aby hlavy drážku neporušily (např. od firmy HPM-TEC, Rothoblaas, Würth). Min. rozměr vrutů je 3,2 x 50 mm. Min. počet vrutů je 8 ks/m 2. (Obecně platí pravidlo vrutovat každý svlak panelu tak, aby se panel neprohýbal.) Vruty do boční drážky s podkladním roštem Kotvení sponami do drážek Min. délka spon je 38 mm (spony např. od firmy Reich 1,8/38 mm). Kotvení sponami doporučujeme použít např. u profilu Maryline, kde je tloušťka drážky jen 4 mm a nelze u něj použít vruty do drážky. Vhodné je použít vzduchovou pistoli s úzkou koncovkou (např. firmy Reich). Min. počet spon 10 ks/m 2 (cca 2 ks spony 1,8/38 na 1 svlak šířky 80 mm při rozteči podkladového roštu 625 mm a rozteči svlaků 500 mm od sebe). Spony do drážky s podkladním roštem (Marylin/ ) Vruty v drážce V ploše panelu doporučujeme používat vruty min. 4 x 70 mm z nerezavějící oceli nebo žárově zinkované. Min. počet vrutů je 8 ks/m 2. Spony Na 1 svlak je možné umístit 2 spony, jejich rozteč musí být min. 25 mm. Vzduchová pistole s úzkou koncovkou (Reich) Vruty v ploše desky 17

18 NÁVOD K MONTÁŽI Lepení Systém lepení akustických panelů pomocí speciálního lepícího systému s podkladním roštem (např. SIKA TACK). Lepení se řídí pokyny výrobců lepícího systému. Kotvení sponami do drážek Min. počet spon je 10 ks / m SVISLÉ KONSTRUKCE Kotvení vruty Stejně jako u vodorovných konstrukcí je i usvislých konstrukcí důležité, aby byly vyrovnány podkladové latě. Je třeba počítat s dilatačními spárami jak od podlahových konstrukcí, tak od stropních konstrukcí. Kotvení svislých konstrukcí můžeme provádět vruty, sponami tak i lepením. Min. počet vrutů je 8 ks / m 2. Spony do drážky s podkladovým roštem Lepení Systém lepení akustických panelů pomocí speciálního lepícího systému s podkladním roštem (např. SIKA TACK). Lepení se řídí pokyny výrobců lepícího systému. Vruty v ploše desky Vruty v drážce Lepení např.stěna Solid Novatop - vertikálně Vruty v drážce na SOLID Vruty do boční drážky 18

19 NÁVOD K MONTÁŽI 9 RUČNÍ OBRÁBĚNÍ DESEK Vývrty, vykružování Obecné informace Panely lze obrábět běžnými způsoby a běžným ručním nářadím. Panely lze řezat, vrtat, brousit, apod. jako masivní dřevo. Pro kvalitnější plochy při obrábění (vrtání, řezání příčné a šikmé) lze použít ochranné lamely do drážek panelu, které zamezí vyštípnutí a otřepení řezu. Při jakémkoli vývrtu pro elektroinstalaci nebo jiný prostup se přesvědčte, zda je vývrt ve správné pozici a zda těmto otvorům nebrání další konstrukce (zavěšovací rošty, třmeny apod.). Do akustických panelů lze vytvářet vývrty a otvory různých průměrů pomocí vrtáků, vykružováků, frézek apod. Při opracování je vhodné používat ochranné lamely do drážek akustických panelů viz obrázek. Příčné a šikmé řezání U příčných a šikmých řezů je vhodné používat ochranné lamely do drážek akustických panelů. Doporučení: abychom zabránili třepení pohledových ploch, řežeme panel ze zadní strany. Při řezání je nutné použít příložku nebo vodící lištu, která zaručí rovný řez. U křivkových řezů lze použít přímočaré kmitací pily (přímočarky). Upozornění: Zde je větší riziko třepení! Vykružování s ochrannými lamelami 10 Detaily různých provedení Vnější roh ostrý Rohy jsou zaříznuté pod úhlem 45. Spoj je nutné provést co nejpřesněji, jsou povoleny minimální odchylky v rovinnosti podkladu. Při řezání pod úhlem je nutné použít nový, ostrý řezný kotouč a panel řezat zezadu, aby nebyly otřepeny čelní viditelné hrany panelu. Pro řezání doporučujeme použít vodící lištu nebo pravítko. Rohy je také možné nachystat na stolní okružní formátovací pile s předřezem. Doporučujeme vést řez v místě svlaku. Řezání s ochrannými lamelami Řezání ze zadní strany 19

20 NÁVOD K MONTÁŽI Vnější roh s částečně rovným čelem Rohy jsou zaříznuté pod úhlem 45. Úhel v rohu panelu je seříznut tak, aby vznikla malá (cca 2 mm) rovná čelní plocha. Výhoda spoje je, že není tak ostrý a drobné nepřesnosti jsou mnohem méně patrné. Vnitřní roh s přiznanou spárou Nejjednodušší provedení vnitřního spoje, optimální spára je 4 8 mm ODSAZENÍ cca 4-8 mm Vniřní roh s částečným zkosením Tento spoj je náročnější na přesnost a provedení, je efektivní. Vnější roh s částečně rovným čelem a lištou v líci Rohy jsou zaříznuté pod úhlem 45. Mezi jednotlivými panely je lišta, která vyrovnává nerovnosti a tvoří bezpečný roh bez ostrých hran. Vnější roh s lištou v líci Spoj je nutné provést co možná nejpřesněji, jsou povoleny minimální odchylky v rovinnosti podkladu. U tohoto spoje je kladen důraz na přesnost a preciznost provedení. Vnitřní roh s rohovým hranolkem Tento spoj se provádí tak, že se do rohu před montáží akustických desek vloží hranol se sešikmenou hranou a akustické desky jsou ukončeny těsně u hranolu, nebo je možné nechat mezi hranolem a deskou přiznanou spáru 3 4 mm. 20

21 NÁVOD K MONTÁŽI Návaznost stropních a stěnových panelů STROP Svislé konstrukce Vzhledem k možným nerovnostem podlah, sesedání a jiných okolností, které ovlivňují montáž, doporučujeme ukončit akustický panel kousek nad podlahou a vytvořit detail s přiznanou spárou nebo spáru překrýt lištou viz obrázky. STĚNA ROHOVÝ SPOJ DESEK PŘEKRYTÝ LIŠTOU STĚNA Detail ukončení s lištou PODLAHA STROP Detail ukončení s lištou STĚNA SPÁRA 4-8mm Detail ukončení s přiznanou spárou STĚNA 11 UKONČENÍ AKUSTICKÝCH PANELŮ PODLAHA Vodorovné konstrukce Doporučujeme ukončit akustický panel přiznanou spárou nebo překrýt lištou. STĚNA STROP ROH DESEK PŘEKRYTÝ LIŠTOU Detail ukončení s lištou Detail ukončení akustického panelu 50 mm nad podlahou 12 SKLADOVÁNÍ Akustické panely musí být skladovány v uzavřených, suchých prostorách a uložené vodorovně. Po odstranění ochranného obalu musí být pečlivě přikryté, nejlépe jiným plošným materiálem. Akustické panely je nutné chránit proti dešti a tekoucí vodě. Pro ochranu před vodou, nečistotami a nadměrným slunečným zářením doporučujeme použít nepromokavé plachty. Pohledové plochy panelů je nutno udržovat v čistotě, nedoporučujeme po pohledových plochách šlapat. Na pakety akustických panelů nepokládáme jiný materiál ani břemena. 13 MANIPULACE STĚNA 5-15 mm STROP Při manipulaci je nutné dbát na ochranu obalového materiálu, ploch a hran panelů, aby nedošlo k jejich poškození. Akustické panely musí být po celou dobu chráněny proti nepříznivým povětrnostním vlivům. Detail ukončení s přiznanou spárou 21

22 NÁVOD K MONTÁŽI 14 DOPORUČENÉ APLIKACE Aplikace na vodorovné a svislé konstrukce Rodinné domy Posluchárny Přednáškové sály Tělocvičny Interiérový architektonický doplněk Kanceláře Koncertní sály Školská zařízení 22

23 POZNÁMKY 23

24 VÝROBCE: CERTIFIKÁTY: AGROP NOVA a.s., Ptenský Dvorek Ptení, Česká republika, PEFC/ CZ 0132 HT
