1 GEA Modulární filtr Pro prostředí, kde je nejvyšší prioritou odstranění znečišt ujících látek ze vzduchu GEA MultiSafe Projekční data 02/2015 (CZ) GEA Heat Exchangers

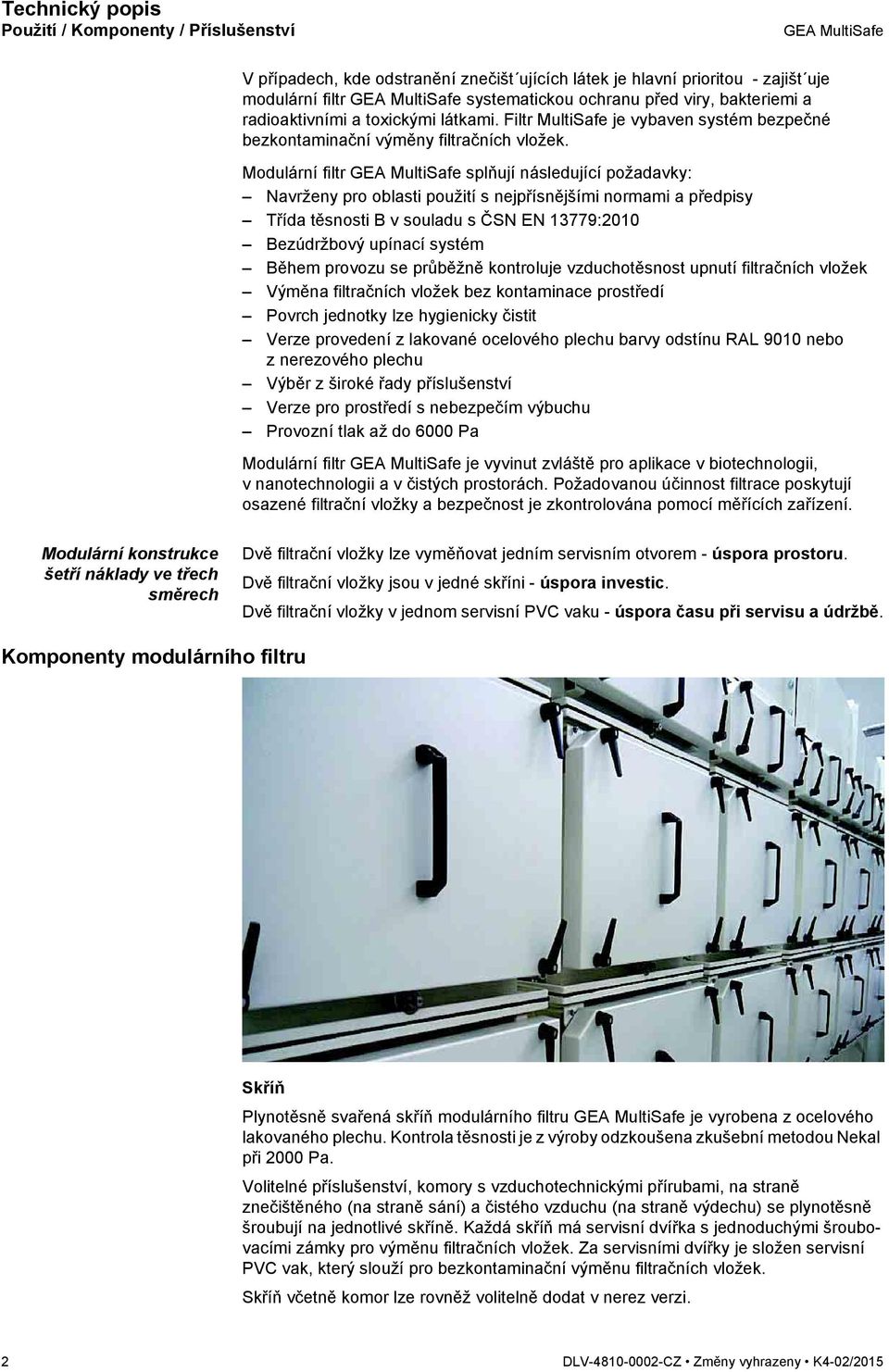

2 Technický popis Použití / Komponenty / Příslušenství GEA MultiSafe V případech, kde odstranění znečišt ujících látek je hlavní prioritou - zajišt uje modulární filtr GEA MultiSafe systematickou ochranu před viry, bakteriemi a radioaktivními a toxickými látkami. Filtr MultiSafe je vybaven systém bezpečné bezkontaminační výměny filtračních vložek. Modulární filtr GEA MultiSafe splňují následující požadavky: Navrženy pro oblasti použití s nejpřísnějšími normami a předpisy Třída těsnosti B v souladu s ČSN EN 13779:2010 Bezúdržbový upínací systém Během provozu se průběžně kontroluje vzduchotěsnost upnutí filtračních vložek Výměna filtračních vložek bez kontaminace prostředí Povrch jednotky lze hygienicky čistit Verze provedení z lakované ocelového plechu barvy odstínu RAL 9010 nebo z nerezového plechu Výběr z široké řady příslušenství Verze pro prostředí s nebezpečím výbuchu Provozní tlak až do 6000 Pa Modulární filtr GEA MultiSafe je vyvinut zvláště pro aplikace v biotechnologii, v nanotechnologii a v čistých prostorách. Požadovanou účinnost filtrace poskytují osazené filtrační vložky a bezpečnost je zkontrolována pomocí měřících zařízení. Modulární konstrukce šetří náklady ve třech směrech Dvě filtrační vložky lze vyměňovat jedním servisním otvorem - úspora prostoru. Dvě filtrační vložky jsou v jedné skříni - úspora investic. Dvě filtrační vložky v jednom servisní PVC vaku - úspora času při servisu a údržbě. Komponenty modulárního filtru Skříň Plynotěsně svařená skříň modulárního filtru GEA MultiSafe je vyrobena z ocelového lakovaného plechu. Kontrola těsnosti je z výroby odzkoušena zkušební metodou Nekal při 2000 Pa. Volitelné příslušenství, komory s vzduchotechnickými přírubami, na straně znečištěného (na straně sání) a čistého vzduchu (na straně výdechu) se plynotěsně šroubují na jednotlivé skříně. Každá skříň má servisní dvířka s jednoduchými šroubovacími zámky pro výměnu filtračních vložek. Za servisními dvířky je složen servisní PVC vak, který slouží pro bezkontaminační výměnu filtračních vložek. Skříň včetně komor lze rovněž volitelně dodat v nerez verzi. 2 DLV CZ Změny vyhrazeny K4-02/2015

3 GEA MultiSafe Technický popis Použití / Komponenty / Příslušenství Upínací systém Filtrační vložky se upínají pomocí centrálního mechanismu upínacího rámu s těsněním. Upínací rám rovnoměrně přitlačuje filtrační vložku na všech čtyřech stranách k rámu skříně. S upínacím systémem lze manipulovat bez otevření servisních dvířek, a lze se tedy vyhnout zbytečné práci a riziku poškození servisního PVC vaku. Výměna filtrační vložky Rám servisních dvířek je opatřen dvěma hlubokými drážkami pro pryžová těsnění. Pomocí pryžového těsnění se uchytí servisní PVC vak, ve kterém jsou vloženy filtrační vložky, k rámu servisního otvoru. Pro snadnější manipulaci výměny filtrační vložky je doporučeno použití servisního stolku. Filtrační vložky jsou opatřeny držadly pro snadnou manipulaci při servisní výměně. Nová filtrační vložka musí být opatřena s těsněním U-profilem. Nátrubky pro připojení měřících zařízení Pro provedení testu vzduchotěsnosti usazení filtračních vložek ve skříni kdykoli během provozu filtru slouží připojovací nátrubky pro připojení měřícího zařízení. Těsné usazení filtračních vložek se měří zjištěním rychlosti unikání vzduchu pomocí zkušebních měřidel (zařízení na měření diferenčního tlaku). V případě netěsnosti filtrační vložky, tj. úniku vzduchu je nutné upínací systém dotáhnout. Nátrubky jsou standardní výbavou filtrační skříně MultiSafe. Odolnost proti korozi Vysoká kvalita procesní povrchové úpravy splňuje nejpřísnější požadavky na příslušné oblasti použití tohoto modulárního filtru. Všechny skříně jsou standardně vyrobeny z lakované ocelového plechu barvy odstínu RAL 9010 nebo z nerezového plechu. Všechny skříně lze hygienicky čistit. DLV CZ Změny vyhrazeny K4-02/2015 3

4 Technický popis Použití / Komponenty / Příslušenství GEA MultiSafe Příslušenství a speciální zařízení Pojistný ventil (viz obr. na str. 4) Instalační rám pro detekci olejové mlhy / netěsnosti Nátrubky na měření diferenčního tlaku FDA rám pro kontrolu koncentrace částic (viz obr. na str. 4) Okno (viz obr. na str. 4) Servisní stolek (viz obr. na str. 4) Nátrubky s uzavíracím ventilem Upínací mechanismus filtračních vložek Svěrka pro uzavření servisního PVC vaku s znečištěnou filtrační vložkou Pojistný ventil FDA rám pro kontrolu koncentrace částic Okno pro vizuální kontrolu Servisní stolek 4 DLV CZ Změny vyhrazeny K4-02/2015

5 GEA MultiSafe Technická data Moduly filtračních skříní Moduly filtračních skříní Modulární filtr GEA MultiSafe lze kombinovat s více modulů, tj. filtračních skříní i ve dvojitém uspořádání pro individuální aplikace. Filtr GEA MultiSafe se může skládat až z 8 modulů na šířku a neomezeného počtu modulů do hloubky. Celkové množství vzduchu se jednoduše skládá z příslušných jmenovitých množství jednotlivých typů modulů, tj. filtračních skříní. Typy modulů: Lze až 8 modulů na šířku; neomezený počet modulů do hloubky, to znamená např.1/5: jeden modul do šířky a pět do hloubky. DLV CZ Změny vyhrazeny K4-02/2015 5

6 Technická data Kombinace modulů a množství vzduchu GEA MultiSafe Příklad kombinace modulů a možnosti osazení filtračními vložkami Čtyři standardní kombinace GEA MultiSafe: Uspořádání modulů Typ modulárního filtru [GEA MultiSafe...] Velikost filtrační vložky Možnosti osazení filtrační vložkou Třída filtrace ČSN EN 779/ ČSN EN 1822 MultiPlan F6/F7/F9 MacroPur H13 EKB 610/610/ MacroPur-F H13 MicroPur-FV H11 MacroPur-FV H13 AbsoPur H14 EKCB 610/610/ MultiPlan F6/F7/F9 610/610/ MacroPur H13 EKBB 610/610/ MacroPur-FV H13 AbsoPur H14 610/610/ MultiPlan F6/F7/F9 EKCBBB 610/610/ MacroPur H13 Aktivní uhlí AK-20 MacroPur-FV H13 Jmenovité množství vzduchu (příklady konfigurace) Typ modulárního filtru EKB (jednostupňová filtrace) Velikost filtrační vložky Počáteční tlaková ztráta p [Pa] filtračních vložek osazeních ve skříních bez dalšího příslušenství. Počáteční tlaková ztráta p Kombinace filtračních modulů 1/x 2/x 3/x 4/x 5/x 6/x 7/x 8/x MultiPlan /610/ [Pa] MacroPur, H13 610/610/ [Pa] MacroPur-F, H13 610/610/ [Pa] MicroPur-FV, E11 610/610/ [Pa] MacroPur-FV, H13 610/610/ [Pa] AbsoPur-FV H14 610/610/ [Pa] EKCB (dvoustupňové filtrace) MultiPlan /610/ [Pa] MacroPur, H13 610/610/ [Pa] Celkem: 225 [Pa] EKBB (2. stupeň filtrace) MacroPur-FV, H13 610/610/ [Pa] AbsoPur-FV, H14 610/610/ [Pa] Celkem: 465 [Pa] EKCBBB (čtyřstupňová filtrace) MultiPlan /610/ [Pa] MacroPur-F 610/610/ [Pa] Aktivní uhlí AK-20* 610/610/ [Pa] MacroPur-FV, E11 610/610/ [Pa] Celkem: 305 [Pa] Množství vzduchu v [m 3 /h]; *) Kontaktní doba 0,15 s 6 DLV CZ Změny vyhrazeny K4-02/2015

7 GEA MultiSafe Technická data filtračních vložek MultiPlan / MicroPur-FV / MacroPur / MacroPur-F Třída filtrace: M6 F7 F9 E11 H13 H13 Označení: MultiPlan MicroPur-FV MacroPur MacroPur-F Typ: M13FT Forma dodávky: Použití: Filtrační vložka EPA filtrační vložka HEPA filtrační vložka HEPA filtrační vložka Určena primárně jako předfiltr pro EPA a HEPA filtry, čímž se prodlužují servisní intervaly těchto vysoce účinných filtrů. Navržena jako koncový stupeň filtrace pro filtraci všech typů aerosolů. EPA filtrační vložky se používají ve vzduchotechnických jednotkách; k čištění přívodního a odsávaného vzduchu v průmyslových procesech; filtraci zdravotně závadného prachu, virů a bakterií. Navržena jako koncový stupeň filtrace pro filtraci všech typů aerosolů. HEPA filtrační vložky se používají ve vzduchotechnických jednotkách; k čištění přívodního a odsávaného vzduchu v průmyslových procesech; filtraci zdravotně závadného prachu, virů a bakterií. Navržena jako koncový stupeň filtrace pro filtraci všech typů aerosolů. HEPA filtrační vložky se používají ve vzduchotechnických jednotkách; k čištění přívodního a odsávaného vzduchu v průmyslových procesech; filtraci zdravotně závadného prachu, virů a bakterií. Technická data podle ČSN EN 779 a ČSN EN1822 Množství vzduchu [m³/h] Střední odlučivost [%] Střední účinnost [%] Koncová tlaková ztráta [Pa] Provozní teplota [max. C] Velikost (B/H/T) [mm] Těsnění - U-profil [mm] 98 > 99 > 99 > 95 > 99,95 > 99, /610/78 610/610/ /610/ /610/ /610/ Zástavbová hloubka (T) [mm] Množství vzduchu [m³/h] Filtrační plocha [m²] Hmotnost [kg] ,2 10,8 36,0 40,0 16,9 24,9 16,5 21,5 3,2 13,1 15,0 15,5 15,0 16,0 18,0 20,0 Počet kusů v balení DLV CZ Změny vyhrazeny K4-02/2015 7

8 Technická data filtračních vložek MacroPur-FV / AbsoPur / Aktivní úhlí GEA MultiSafe Třída filtrace: H13 H14 Označení: MacroPur-FV AbsoPur Aktivní úhlí Aktivní úhlí Typ: M13VT A14VT AK-20 AK-50 Forma dodávky: Použití: HEPA filtrační vložka HEPA filtrační vložka Filtrační vložka s aktivním uhlím Navržena jako koncový Navržena pro systémy Navržena pro absorpci stupeň filtrace pro filtraci s velmi vysokými nároky toxických nebo zdraví všech typů aerosolů. na čistotu vzduchu; ohrožujících látek či látek HEPA filtrační vložky se např. u přívodu do vzduchotechnických se silným zápachem. stropů a stěn Využívá se ve vícestupňo- používají ve vzduchotechnických jednotkách; čistých prostorů s laminárním vém systému filtrace k čištění přívodního a proudění vzduchu. v klimatizačních a vzduchotechnických odsávaného vzduchu v jednotkách; průmyslových procesech; filtraci pro čištění přívodního a zdravotně závadného odsávaného vzduchu prachu, virů a bakterií. v průmyslových aplikacích. Filtrační vložka s aktivním uhlím Navržena pro absorpci toxických nebo zdraví ohrožujících látek či látek se silným zápachem. Využívá se ve vícestupňovém systému filtrace v klimatizačních a vzduchotechnických jednotkách; pro čištění přívodního a odsávaného vzduchu v průmyslových aplikacích. Vrstva aktivního uhlí šířce 50 mm a typu Akolit A1. Technická data podle ČSN EN1822 Střední odlučivost [%] Střední účinnost [%] Koncová tlaková ztráta [Pa] Provozní teplota [max. C] Velikost (B/H/T) [mm] Těsnění - U-profil [mm] > 99,95 > 99, /610/ /610/ /610/ /610/ Zástavbová hloubka (T) [mm] Množství vzduchu [m³/h] Filtrační plocha [m²] Hmotnost [kg] ,0 40,0 40,0 Objem aktiv. uhlí: 50 [l] Objem aktiv. uhlí: 65 [l] 15,0 15,5 15,5 37,0 80,0 0,18 s Kontaktní doba při nom. množství vzduchu Počet kusů v balení DLV CZ Změny vyhrazeny K4-02/2015

9 GEA MultiSafe Rozměry a hmotnosti Konstrukční uspořádání - typ EKB a EKCB Typ EKB Rozměry Hmotnosti Uvedené hmotnosti jsou bez filtračních vložek Typ EKCB Označení Volný prostor mezi filtračními moduly 50 mm, volitelná rozšíření na dotaz. Kombinace modulů 1/x 2/x 3/x 4/x 5/x 6/x 7/x 8/x A [mm] B [mm] C [mm] D [mm] Počet filtračních vložek Bez komory s přírubou [kg] S komorou s přírubou [kg] Rozměry Hmotnosti Označení Uvedené hmotnosti jsou bez filtračních vložek Volný prostor mezi filtračními moduly 50 mm, volitelná rozšíření na dotaz. Kombinace modulů 1/x 2/x 3/x 4/x 5/x 6/x 7/x 8/x A [mm] B [mm] C [mm] D [mm] Počet filtračních vložek Bez komory s přírubou [kg] S komorou s přírubou [kg] DLV CZ Změny vyhrazeny K4-02/2015 9

10 Rozměry a hmotnosti Konstrukční uspořádání - typ EKBB a EKCBBB GEA MultiSafe Typ EKBB Rozměry Hmotnosti Označení Uvedené hmotnosti jsou bez filtračních vložek Typ EKCBBB Volný prostor mezi filtračními moduly 50 mm, volitelná rozšíření na dotaz. Kombinace modulů 1/x 2/x 3/x 4/x 5/x 6/x 7/x 8/x A [mm] B [mm] C [mm] D [mm] Počet filtračních vložek Bez komory s přírubou [kg] S komorou s přírubou [kg] Rozměry Hmotnosti Označení Uvedené hmotnosti jsou bez filtračních vložek Volný prostor mezi filtračními moduly 50 mm, volitelná rozšíření na dotaz. Kombinace modulů 1/x 2/x 3/x 4/x 5x 6/x 7/x 8/x A [mm] B [mm] C [mm] D [mm] Počet filtračních vložek Bez komory s přírubou [kg] S komorou s přírubou [kg] DLV CZ Změny vyhrazeny K4-02/2015

11 GEA MultiSafe Příklady použití Modulární filtry - typ EKB a EKBBBB Modulární filtr pro jadernou elektrárnu Tento příklad zobrazuje modulární filtr provozovaný v jaderné elektrárně. Bezpečný výměnný filtrační systém MultiSafe byl zkombinován s filtrem s aktivním uhlím ECE. Množství vzduchu: Typ: m³/h MultiSafe EKB filtr s aktivním uhlím ECE MultiSafe EKB Modulární filtr ve standardní konfiguraci Bezpečný výměnný filtrační systém např. v jaderné aplikaci, kde zajišt uje čištění odpadního vzduchu s radioaktivním obsahem. Čtyřstupňový filtrační systém MultiSafe byl zkombinován s filtrační vložkou s aktivním uhlím AK-50. Množství vzduchu: Typ: m³/h MultiSafe EKBBBB Modulární filtr na přívodu vzduchu v potravinářském průmyslu Tento modulární filtr byl instalován na straně přívodu vzduchu v závodě na zpracování potravin. Integrovaný EC-ventilátor přivádí vzduch do sterilní nádoby s kečupem přes HEPA filtrační vložku třídy H14 podle ČSN EN Množství vzduchu: Typ: m³/h MultiSafe EKB DLV CZ Změny vyhrazeny K4-02/

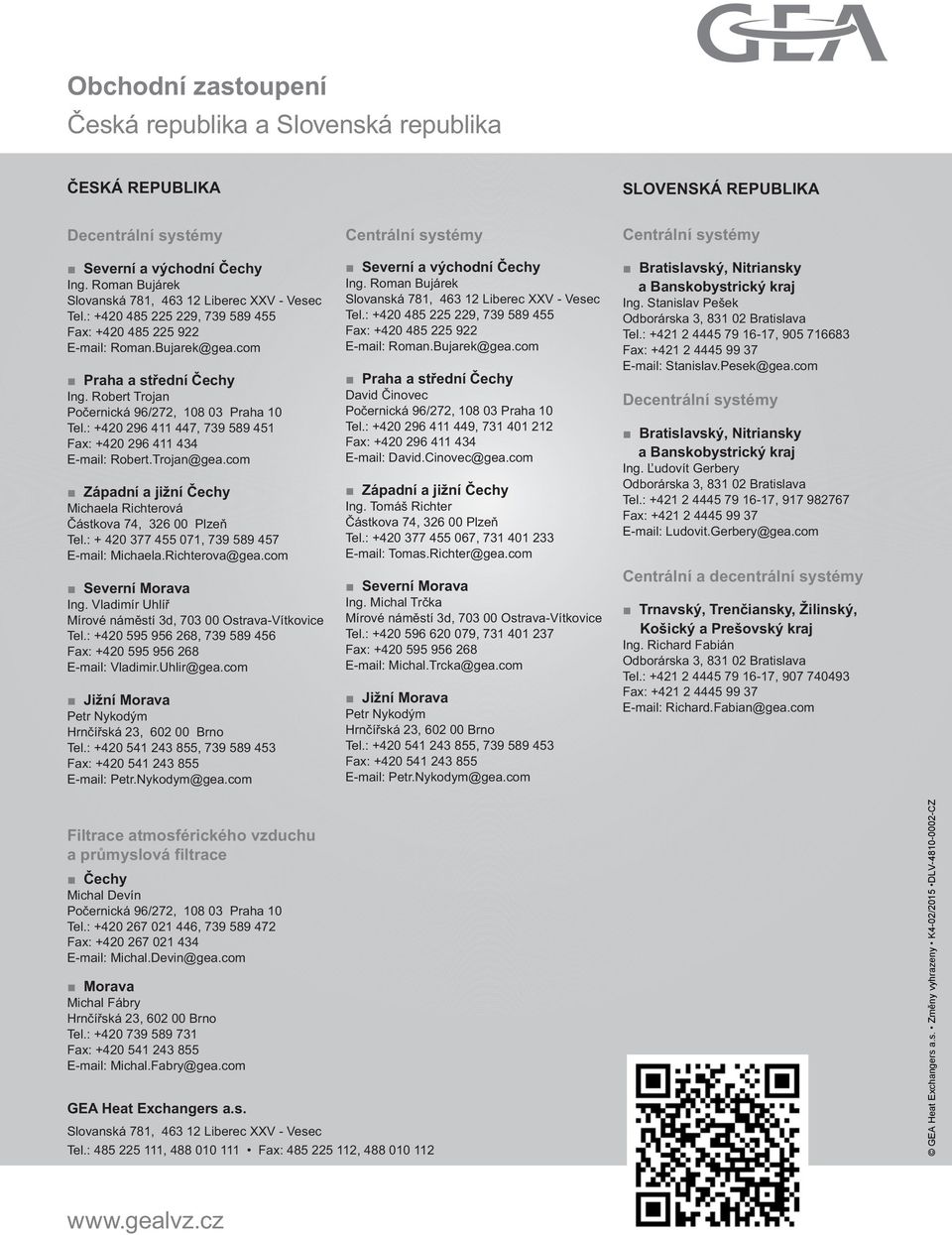

12 GEA Heat Exchangers a.s. Změny vyhrazeny K4-02/2015 DLV CZ
