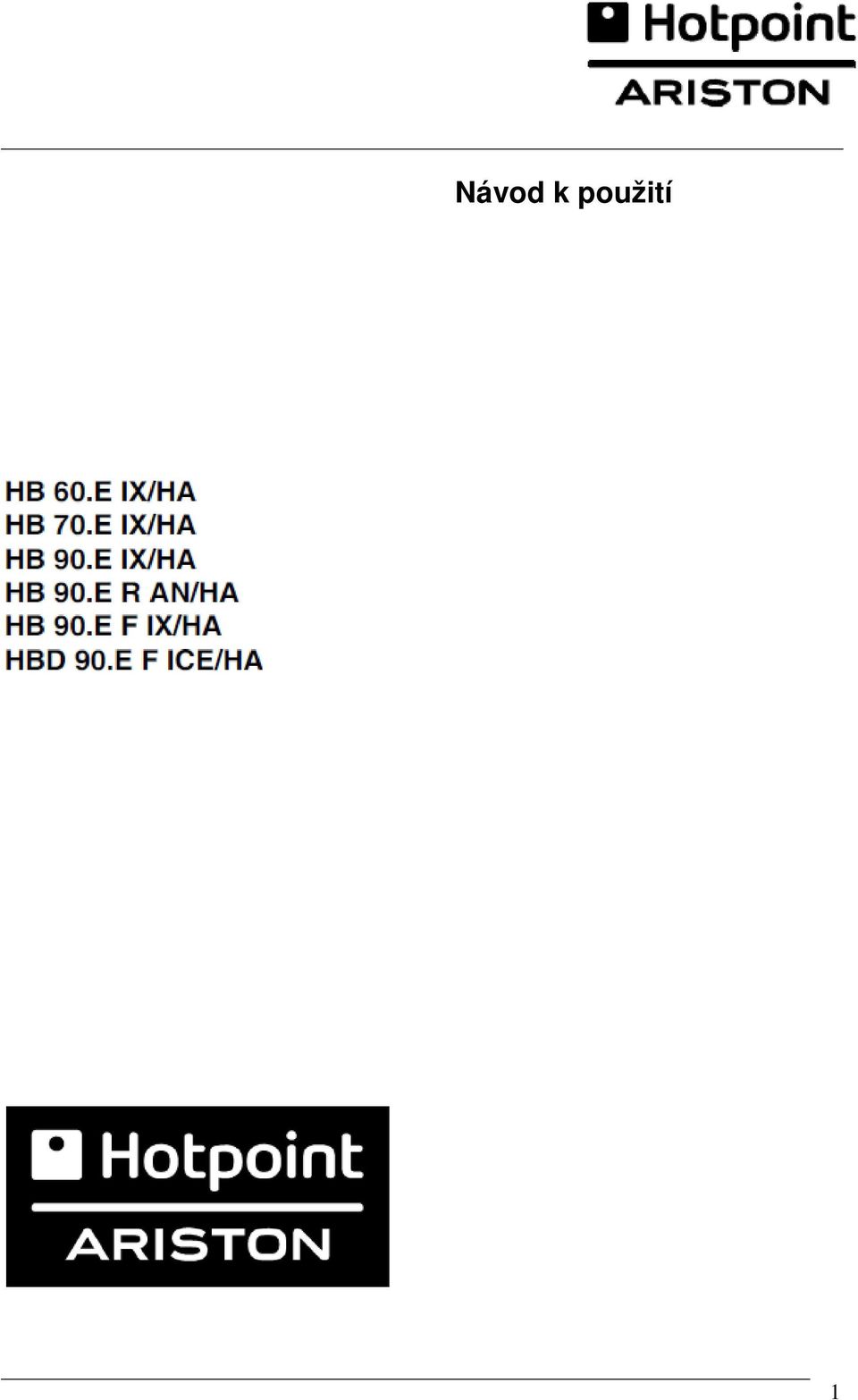

1 Návod k použití 1

2 2

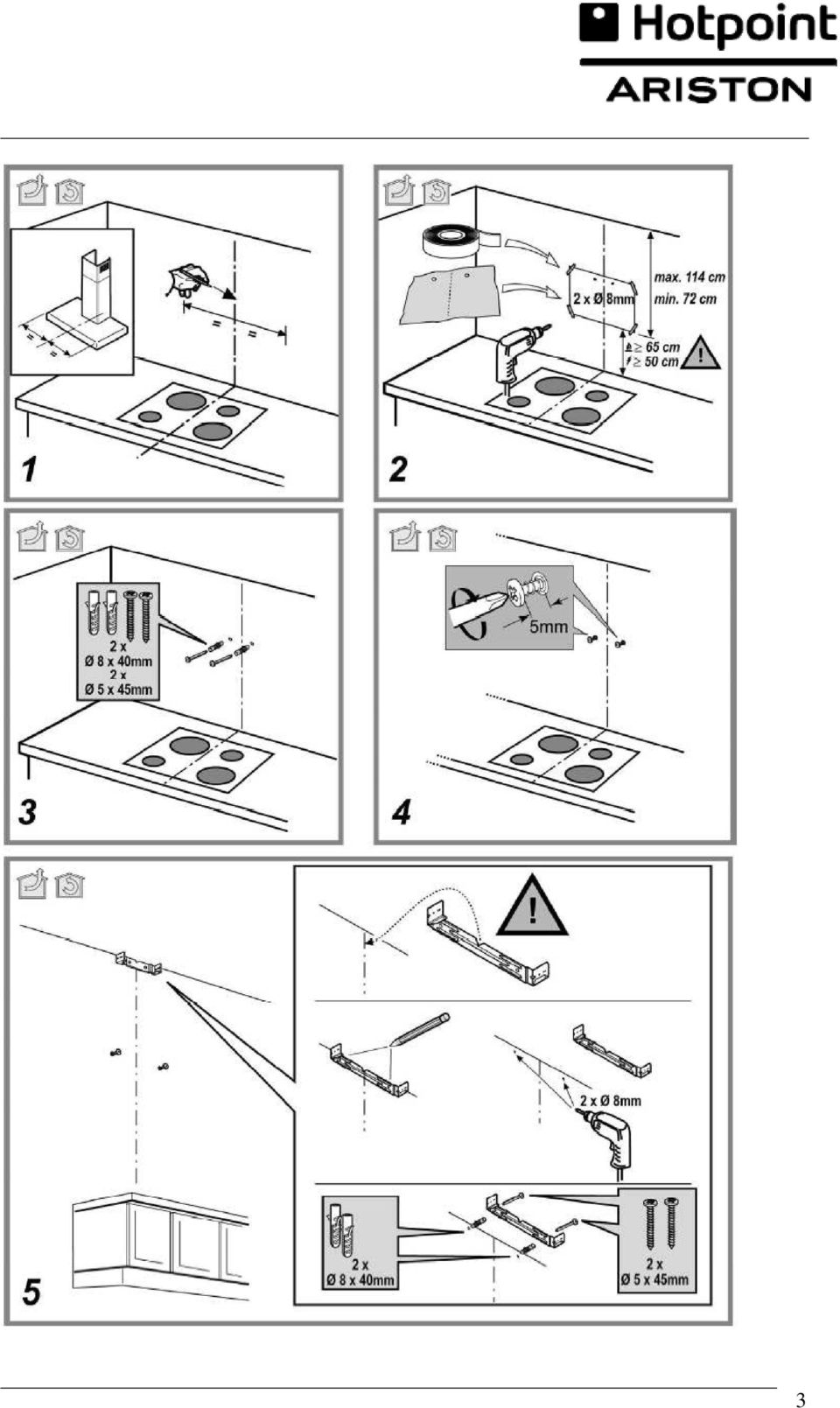

3 3

4 4

5 5

6 6

7 7

8 8

9 Česky Digestoř může vypadat odlišně od ilustrace na výkresech v této brožuře. Instrukce k použití, údržbě a instalaci však zůstávají stejné.! Tuto brožuru je důležité uchovat, aby do ní bylo možno kdykoliv nahlédnout. V případě prodeje nebo přestěhování dbejte, že návod zůstane spolu s výrobkem.! Tyto instrukce si pečlivě přečtěte, jsou v nich důležité informace o instalaci, použití a bezpečnosti.! Neprovádějte elektrické nebo mechanické úpravy ani výrobku ani odtahového kanálu. OBECNÁ BEZPČENOST Minimální vzdálenost mezi ložnou plochou pro kuchyňské nádoby na sporáku a nejnižší částí zaujímanou digestoří nesmí být menší než 50 cm od elektrických ploten a 65 cm od plynových hořáku nebo smíšených sporáků. Pokud se v instrukcích k instalaci plynového sporáku specifikuje větší vzdálenost, je nutno dodržet tuto větší vzdálenost. Součástí dodávky jsou hmoždinky k připevnění digestoře k většině typů zdí či stropů. Ovšem kvalifikovaný technik musí ověřit vhodnost materiálů podle typu zdi či stropu. Zeď či strop musí být dost pevné, aby unesly tíhu digestoře. Nezazděte toto zařízení do stěny, a to ani kachlemi, maltou či silikonem. VAROVÁNÍ! Zařízení nepřipojujte k elektrickému přívodu, dokud není instalace dokončena. Před zahájením jakýchkoliv čistících či údržbářských úkonů digestoř odpojte od elektrického přívodu vytažením zástrčky nebo odpojením hlavního domovního jističe. Při všech instalačních a údržbářských úkonech vždy též noste pracovní rukavice. Toto zařízení není určeno k použití dětmi nebo osobami s postižením fyzických, smyslových nebo mentálních schopností nebo s nedostatkem zkušeností či know-how, pokud nejsou pod dohledem nebo nebyly vyškoleny k užití zařízení osobou odpovědnou za jejich bezpečnost. Děti je třeba hlídat, aby se zajistilo, že si se zařízením nehrají. Digestoř nikdy nepoužívejte bez dobře přimontované mřížky! Digestoř NIKDY nesmí být použita jako nosná podložka, pokud to není výslovně uvedeno. Prostory použití kuchyňské digestoře spolu s dalšími zařízeními, jež spalují plyn či jiná paliva, musí být dobře větrány. Digestoří nasávaný vzduch se nesmí vést do kanálu používaného k odtahu spalin vytvářených zařízeními, jež spalují plyny nebo jiná paliva. Flambování potravin pod vlastní digestoří je přísně zakázáno. Použití otevřeného ohně škodí filtrům a může způsobit nebezpečí požáru, je tedy nutno se mu za všech okolností vyhnout. Při jakémkoliv smažení je nutná opatrnost, aby se zamezilo přehřátí a vzplanutí oleje. Ohledně technických a bezpečnostních opatření, která je nutno přijmout při odtahu zplodin, je nutno přísně dodržovat předpisy vydané všemi kompetentními úřady. Digestoř se musí pravidelně čistit jak zevnitř tak zvenku (NEJMÉNĚ JEDNOU MĚSÍČNĚ, při čemž je v každém případě nezbytné postupovat v souladu s instrukcemi k údržbě uvedenými v tomto návodu). Pochybení v dodržení těchto instrukcí ohledně čištění digestoře a filtru povede k nebezpečí požáru. Nepoužívejte nebo neponechávejte digestoř bez správně přimontované lampy kvůli možnému nebezpečí úrazu elektrickým proudem. Odmítáme jakoukoliv odpovědnost za jakékoliv problémy, škody nebo požáry způsobené zařízením v důsledku nedodržení instrukcí uvedených v tomto návodu. odpovídajících proudovému přetížení kategorie III v souladu s instrukcemi k instalaci. Varování! Před tím, než znovu připojíte elektrický obvod digestoře k přívodu elektřiny a zkontrolujete správnou funkci, vždy zkontrolujte, že kabel elektrického přívodu je správně přimontován. Výměna elektrického kabelu Digestoř je vybavena speciálním elektrickým kabelem; když je kabel poškozen, vyžádejte si nový od Technické podpory. VZDUCHOVÝ OTVOR (u sací verze) Připojte digestoř a odtahové otvory na zdi o průměru odpovídajícím výstupu vzduchu (propojovací příruba). Použití trubek a odtahových otvorů na zdech o menších průměrech způsobí zhoršený sací výkon a drastický nárůst hlučnosti. Jakákoliv odpovědnost v této záležitosti se tudíž zamítá.! Použijte kanálu o minimální nepostradatelné délce.! Použijte kanálu s minimálním možným počtem kolen (maximální úhel kolena 90 0 ).! Vyhněte se drastickým změnám v průřezu kanálu.! Použijte kanálu uvnitř tak hladkého, jak je to jen možné.! Kanál musí být z certifikovaného materiálu.! Společnost odmítá jakoukoliv odpovědnost, pokud se tyto předpisy nedodrží. FILTROVÁNÍ NEBO ODTAH?! Vaše digestoř je připravena k použití v odtahové verzi. Abyste použili filtrační verzi, musíte objednat vhodnou sadu, v níž najdete potřebné součástky. Informace k modifikaci digestoře ze sací verze na filtrační verzi jsou již obsaženy v návodu dodaném s výrobkem. Odtahová verze V tomto případě jsou zplodiny odváděny ven pomocí speciální roury připojené propojovacím věncem umístěným na vršku digestoře. Pozor! Odtahová roura se nedodává a je nutno ji koupit zvlášť. Průměr odtahové roury musí být rovný průměru propojovacího věnce = 150 mm. Ve vodorovných úsecích musí mít trubka mírný náklon (asi 10 0 ) směrovaný vzhůru, aby snadno odváděla vzduch z místnosti ven. Pozor! Je-li digestoř dodána s filtrem na bázi aktivního uhlí, je nutno jej odstranit. Filtrační verze Je k tomu zapotřebí jeden filtr na bázi aktivního uhlí a můžete jej dostat u svého obvyklého koncového prodejce. Filtr odstraňuje mastnotu a zápachy z odtahovaného vzduchu, než jej pošle zpět do místnosti přes horní výstupní mřížku. OVLÁDACÍ PRVKY 1- Klávesa ZAPÍNÁNÍ / VYPÍNÁNÍ světel 2- Klávesa ZAPÍNÁNÍ / VYPÍNÁNÍ sacího motoru. 3- Klávesa snížení otáček motoru 4- Klávesa zvýšení otáček motoru 5- Klávesa vložení intenzivních otáček (pracující po 10 minut) Pokud se digestoři nebude dařit pracovat správně, krátce ji odpojte od přívodu elektřiny na asi 5 sekund vytažením zástrčky. Pak ji opět připojte a zkuste ještě jednou, teprve pak případně zkontaktujete Servis technické podpory. ELEKTRICKÁ PŘIPOJENÍ Elektrický přívod musí odpovídat jmenovitým hodnotám uvedeným na štítku umístěném uvnitř digestoře. Je-li dodán se zástrčkou připojující digestoř do zásuvky v souladu se současnými předpisy a umístěnou na dosažitelném místě. Pokud neodpovídá zástrčce (přímé připojení k přívodu) nebo není-li zástrčka umístěná na dosažitelném místě, použijte dvoupólový spínač v souladu s normami, které zajistí úplné odpojení od přívodu za podmínek 9

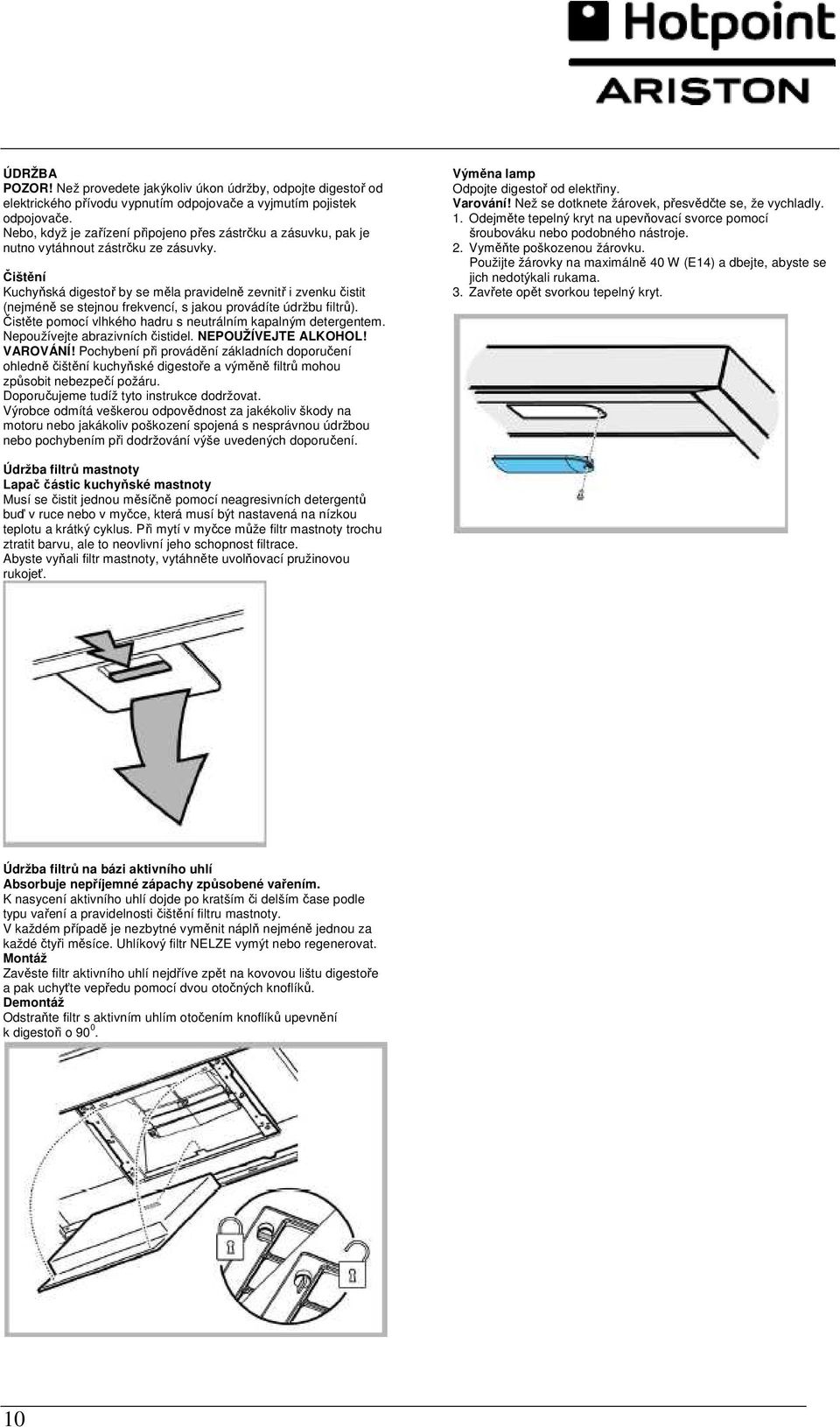

10 ÚDRŽBA POZOR! Než provedete jakýkoliv úkon údržby, odpojte digestoř od elektrického přívodu vypnutím odpojovače a vyjmutím pojistek odpojovače. Nebo, když je zařízení připojeno přes zástrčku a zásuvku, pak je nutno vytáhnout zástrčku ze zásuvky. Čištění Kuchyňská digestoř by se měla pravidelně zevnitř i zvenku čistit (nejméně se stejnou frekvencí, s jakou provádíte údržbu filtrů). Čistěte pomocí vlhkého hadru s neutrálním kapalným detergentem. Nepoužívejte abrazivních čistidel. NEPOUŽÍVEJTE ALKOHOL! VAROVÁNÍ! Pochybení při provádění základních doporučení ohledně čištění kuchyňské digestoře a výměně filtrů mohou způsobit nebezpečí požáru. Doporučujeme tudíž tyto instrukce dodržovat. Výrobce odmítá veškerou odpovědnost za jakékoliv škody na motoru nebo jakákoliv poškození spojená s nesprávnou údržbou nebo pochybením při dodržování výše uvedených doporučení. Výměna lamp Odpojte digestoř od elektřiny. Varování! Než se dotknete žárovek, přesvědčte se, že vychladly. 1. Odejměte tepelný kryt na upevňovací svorce pomocí šroubováku nebo podobného nástroje. 2. Vyměňte poškozenou žárovku. Použijte žárovky na maximálně 40 W (E14) a dbejte, abyste se jich nedotýkali rukama. 3. Zavřete opět svorkou tepelný kryt. Údržba filtrů mastnoty Lapač částic kuchyňské mastnoty Musí se čistit jednou měsíčně pomocí neagresivních detergentů buď v ruce nebo v myčce, která musí být nastavená na nízkou teplotu a krátký cyklus. Při mytí v myčce může filtr mastnoty trochu ztratit barvu, ale to neovlivní jeho schopnost filtrace. Abyste vyňali filtr mastnoty, vytáhněte uvolňovací pružinovou rukojeť. Údržba filtrů na bázi aktivního uhlí Absorbuje nepříjemné zápachy způsobené vařením. K nasycení aktivního uhlí dojde po kratším či delším čase podle typu vaření a pravidelnosti čištění filtru mastnoty. V každém případě je nezbytné vyměnit náplň nejméně jednou za každé čtyři měsíce. Uhlíkový filtr NELZE vymýt nebo regenerovat. Montáž Zavěste filtr aktivního uhlí nejdříve zpět na kovovou lištu digestoře a pak uchyťte vepředu pomocí dvou otočných knoflíků. Demontáž Odstraňte filtr s aktivním uhlím otočením knoflíků upevnění k digestoři o

11 ODSTRANĚNÍ Toto zařízení je označeno podle Evropské směrnice 2002/96/EC O odpadu z elektrických a elektronických zařízení (WEEE). Tím, že zabezpečíte, že se tento výrobek odstraní správně, pomůžete zabránit potencionálně negativním důsledkům na životní prostředí a lidské zdraví, které by jinak při nesprávném zacházení s odpadem z tohoto výrobku mohly nastat. Symbol na výrobku nebo na dokumentech doprovázejících výrobek oznamuje, že s tímto zařízením se nesmí zacházet jako s domovním odpadem. Místo toho se musí vzít na odpovídající sběrné místo k recyklaci elektrického a elektronického zařízení. Odstranění musí proběhnout v souladu s místními předpisy ochrany prostředí při odstraňování odpadu. Ohledně dalších podrobností o zacházení, obnovení a recyklaci tohoto výrobku se prosím obraťte na místní úřady. FUNKČNÍ ZÁVADY Pokud to vypadá, že něco nepracuje správně, proveďte následující jednoduché testy, a pak teprve zavolejte Technickou podporu. Pokud digestoř nefunguje: Zkontrolujte, že: - Nebyla odpojena elektřina. - Byly zvoleny otáčky. Když digestoř pracuje neúčinně: Zkontrolujte, že: - Zvolené otáčky motoru jsou dostatečné vzhledem k množství kouře a uvolňovaných výparů. - Kuchyň je dostatečně větraná, aby umožnila přívod vzduchu. - Filtr s aktivním uhlím není opotřebený (u digestoře ve filtrační verzi). Když se digestoř vypne za normálního provozu: Zkontrolujte, že: - Nedošlo k odpojení proudu. - Nevypadl vícepólový jistič. Pokud digestoř nepracuje správně, odpojte ji krátce od elektrického přívodu na zhruba 5 sekund vytažením ze zásuvky. Připojte ji znovu a ještě jednou vyzkoušejte, než zkontaktujete Servis technické podpory. TECHNICKÉ PARAMETRY Model HB 60.E IX/HA Výška: cm Šířka: 59,8 cm Hloubka: 49,3 cm Celkový příkon: 250 W Příkon motoru: 1x170 W Příkon lamp: 2x40 W (E14) Odtahové potrubí Ø 15 cm Model HB 70.E IX/HA Výška: cm Šířka: 69,8 cm Hloubka: 49,3 cm Celkový příkon: 295 W Příkon motoru: 1x215 W Příkon lamp: 2x40 W (E14) Odtahové potrubí Ø 15 cm Model HB 90.E IX/HA Model HB 90.E FIX/HA Model HB 90.E R AN/HA Model HBD 90.E F ICE/HA Výška: cm Šířka: 89,8 cm Hloubka: 49,3 cm Celkový příkon: 295 W Příkon motoru: 1x215 W Příkon lamp: 2x40 W (E14) Odtahové potrubí Ø 15 cm Komponenty se spolu s výrobkem nedodávají. 11
