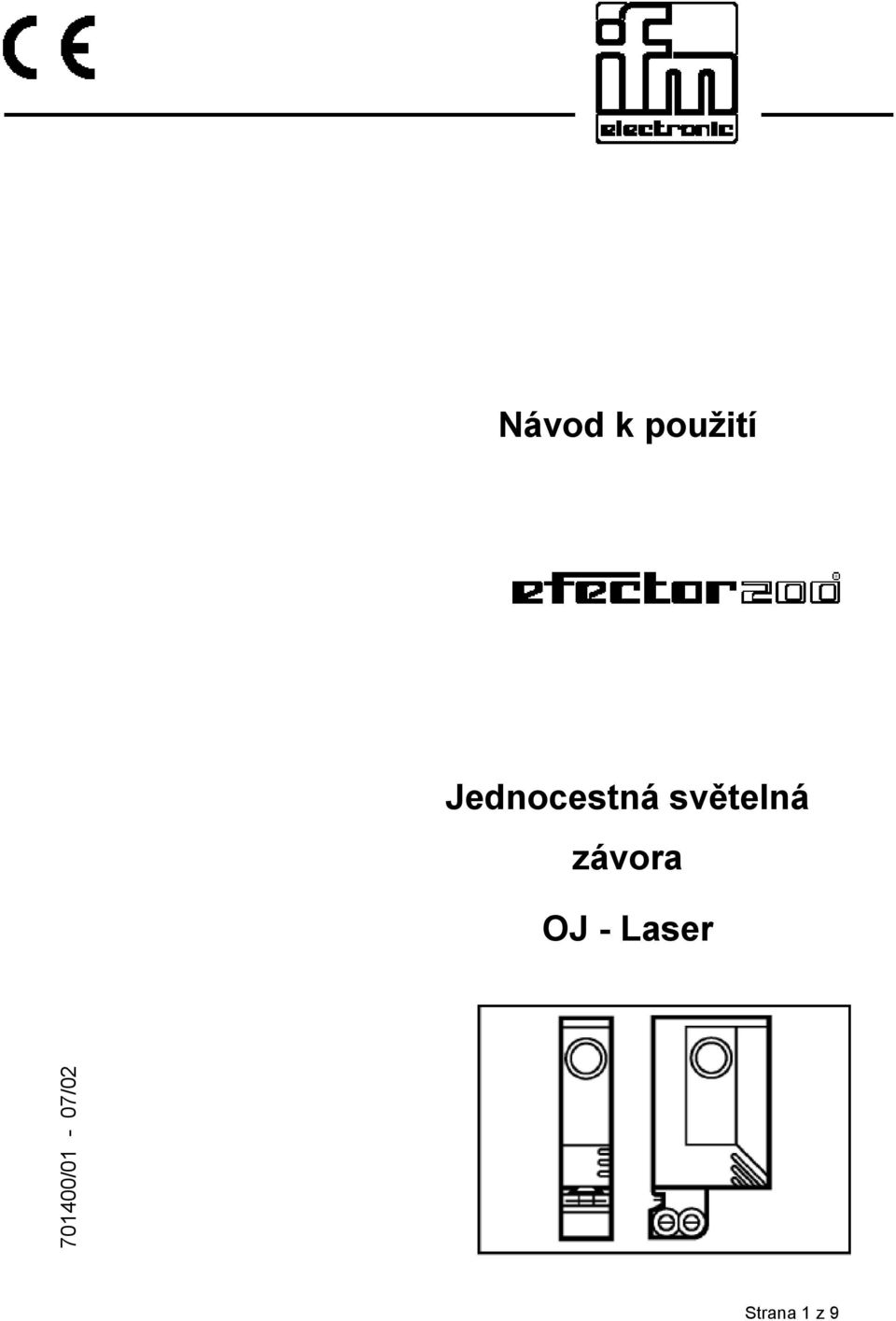

1 Návod k použití Jednocestná světelná závora OJ - Laser /01-07/02 Strana 1 z 9

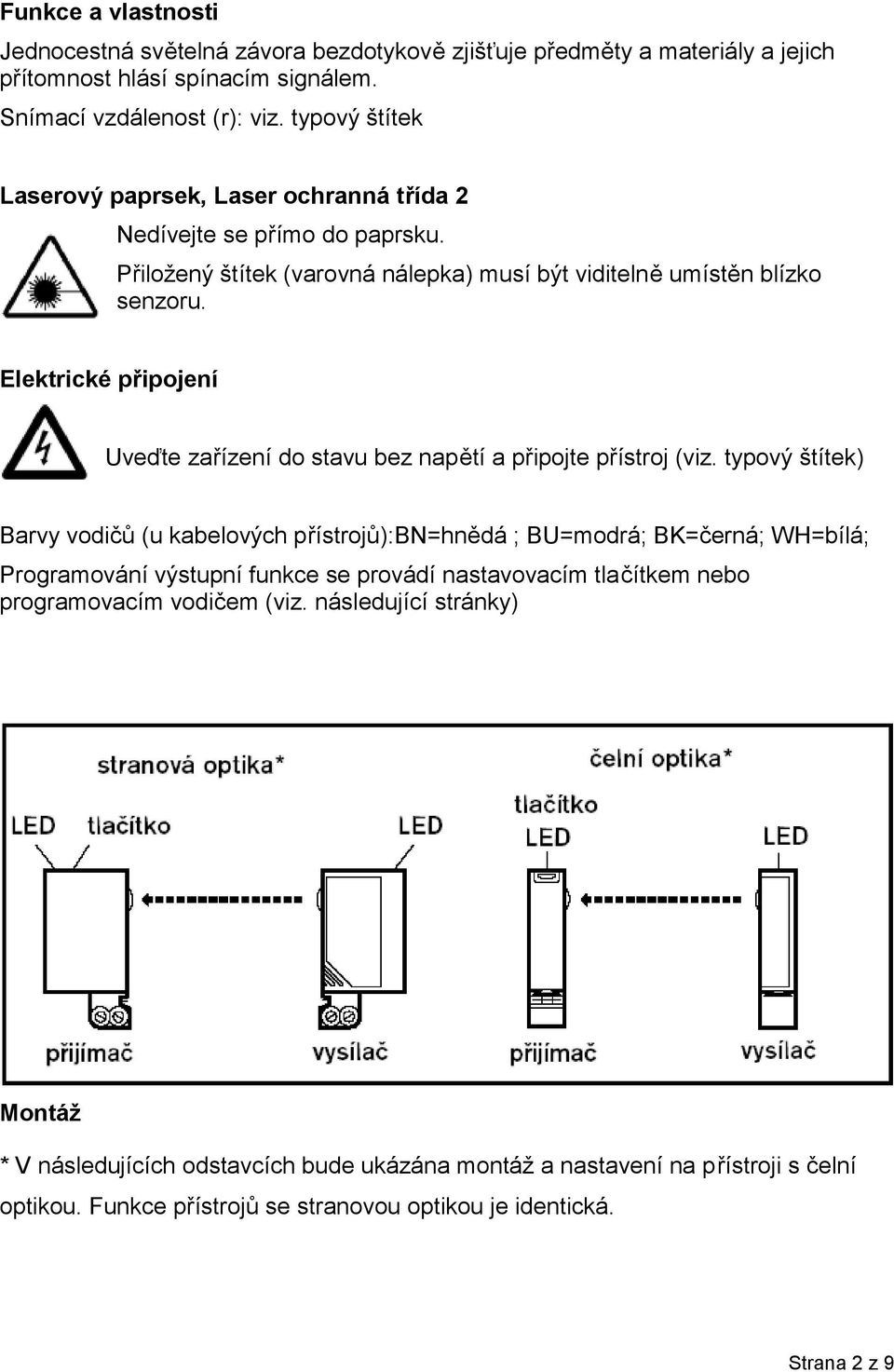

2 Funkce a vlastnosti Jednocestná světelná závora bezdotykově zjišťuje předměty a materiály a jejich přítomnost hlásí spínacím signálem. Snímací vzdálenost (r): viz. typový štítek Laserový paprsek, Laser ochranná třída 2 Nedívejte se přímo do paprsku. Přiložený štítek (varovná nálepka) musí být viditelně umístěn blízko senzoru. Elektrické připojení Uveďte zařízení do stavu bez napětí a připojte přístroj (viz. typový štítek) Barvy vodičů (u kabelových přístrojů):bn=hnědá ; BU=modrá; BK=černá; WH=bílá; Programování výstupní funkce se provádí nastavovacím tlačítkem nebo programovacím vodičem (viz. následující stránky) Montáž * V následujících odstavcích bude ukázána montáž a nastavení na přístroji s čelní optikou. Funkce přístrojů se stranovou optikou je identická. Strana 2 z 9

3 Upevněte přijímač (typ OJEL...) na požadované místo. Nasměrujte vysílač (typ OJSL...) na přijímač a upevněte (viz odstavec o montáži). Maximální dosah je podmíněn přesným nastavením. Optická pozice laserového paprsku se může lehce odchylovat od mechanické osy. Pro přesné nastavení doporučujeme použít montážní adaptér pro jemné nastavení E20975 (čelní optika) nebo E20976 (stranová optika). Připevněte přístroj tak, aby se jeho poloha nemohla změnit (zejména zamezte vysokým vibracím!). Laserové přístroje používají tenký paprsek zaostřený do velmi malého světelného bodu. Malá změna pozice může způsobit špatnou funkci přístroje. Pomoc pro správné nasměrování přístroje Pro usnadnění správného nasměrování obsahuje vysílač přídavnou funkci. Po stlačení nastavovacího tlačítka vysílače bliká červená LED, poté zelená a žlutá LED blikají střídavě. Intenzita vysílaného paprsku se zvýší a světelný bod je jasně viditelný. Po dalším stisku tlačítka se opět rozsvítí zelená LED a světelný bod pohasne do normální intenzity. Jestliže nebude tlačítko stlačeno přejde přístroj sám do pracovního režimu během 15min. Strana 3 z 9

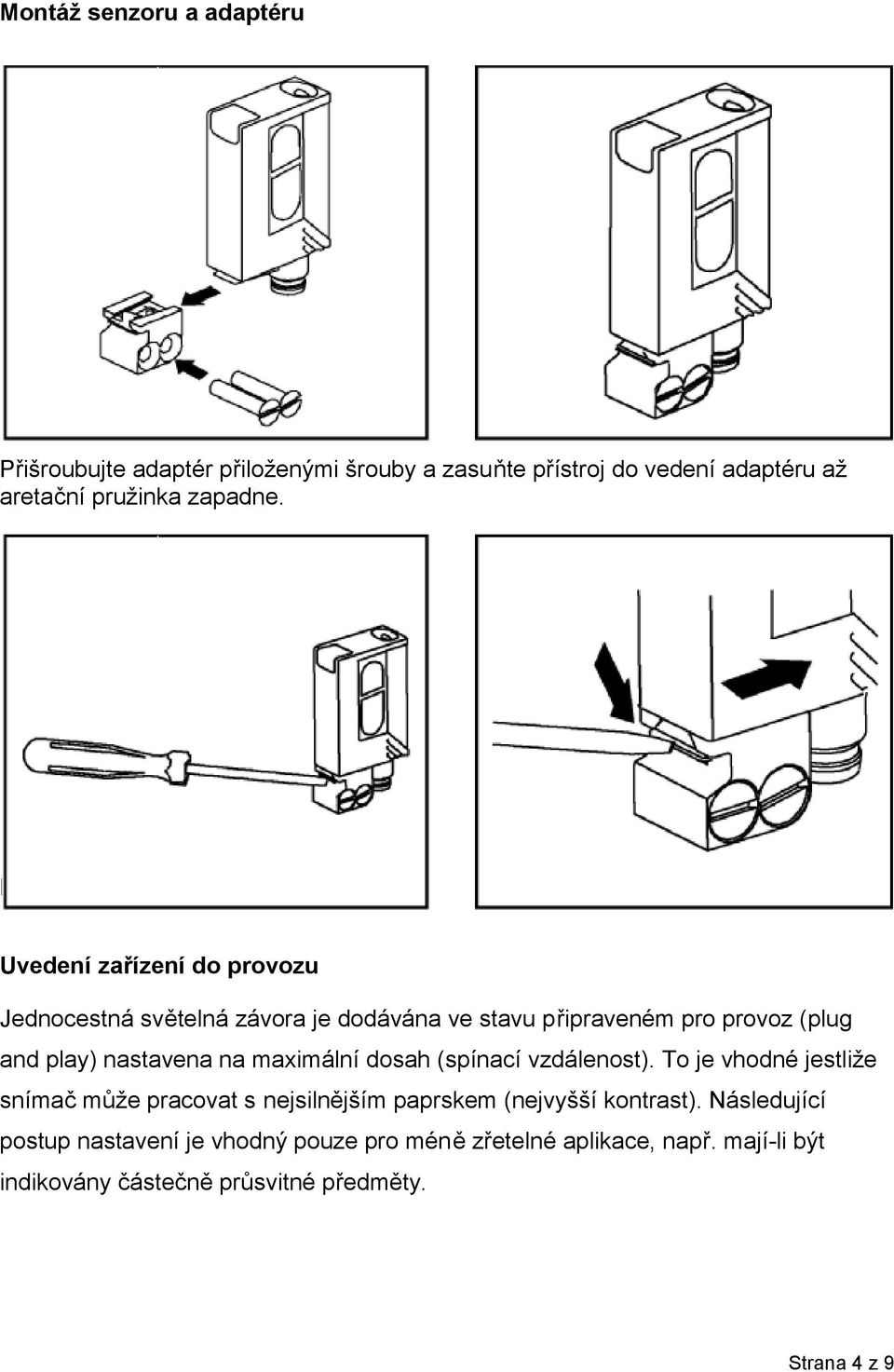

4 Montáž senzoru a adaptéru Přišroubujte adaptér přiloženými šrouby a zasuňte přístroj do vedení adaptéru až aretační pružinka zapadne. Pro uvolnění přístroje stlačte šroubovákem pružinku dolů a vysuňte přístroj z vedení. Uvedení zařízení do provozu Jednocestná světelná závora je dodávána ve stavu připraveném pro provoz (plug and play) nastavena na maximální dosah (spínací vzdálenost). To je vhodné jestliže snímač může pracovat s nejsilnějším paprskem (nejvyšší kontrast). Následující postup nastavení je vhodný pouze pro méně zřetelné aplikace, např. mají-li být indikovány částečně průsvitné předměty. Strana 4 z 9

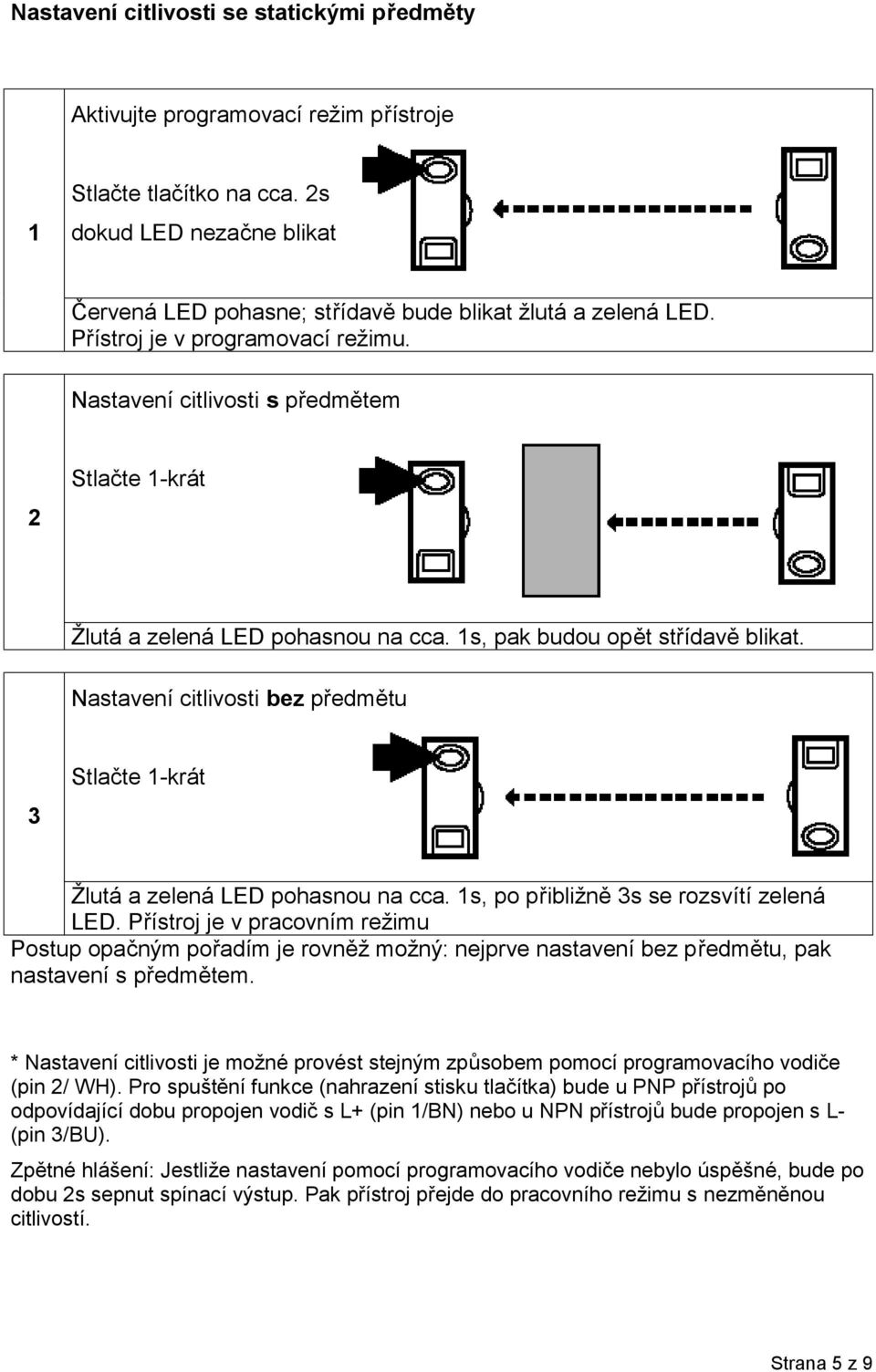

5 Nastavení citlivosti se statickými předměty Aktivujte programovací režim přístroje 1 Stlačte tlačítko na cca. 2s dokud LED nezačne blikat Červená LED pohasne; střídavě bude blikat žlutá a zelená LED. Přístroj je v programovací režimu. Nastavení citlivosti s předmětem 2 Stlačte 1-krát Žlutá a zelená LED pohasnou na cca. 1s, pak budou opět střídavě blikat. Nastavení citlivosti bez předmětu 3 Stlačte 1-krát Žlutá a zelená LED pohasnou na cca. 1s, po přibližně 3s se rozsvítí zelená LED. Přístroj je v pracovním režimu Postup opačným pořadím je rovněž možný: nejprve nastavení bez předmětu, pak nastavení s předmětem. * Nastavení citlivosti je možné provést stejným způsobem pomocí programovacího vodiče (pin 2/ WH). Pro spuštění funkce (nahrazení stisku tlačítka) bude u PNP přístrojů po odpovídající dobu propojen vodič s L+ (pin 1/BN) nebo u NPN přístrojů bude propojen s L- (pin 3/BU). Zpětné hlášení: Jestliže nastavení pomocí programovacího vodiče nebylo úspěšné, bude po dobu 2s sepnut spínací výstup. Pak přístroj přejde do pracovního režimu s nezměněnou citlivostí. Strana 5 z 9

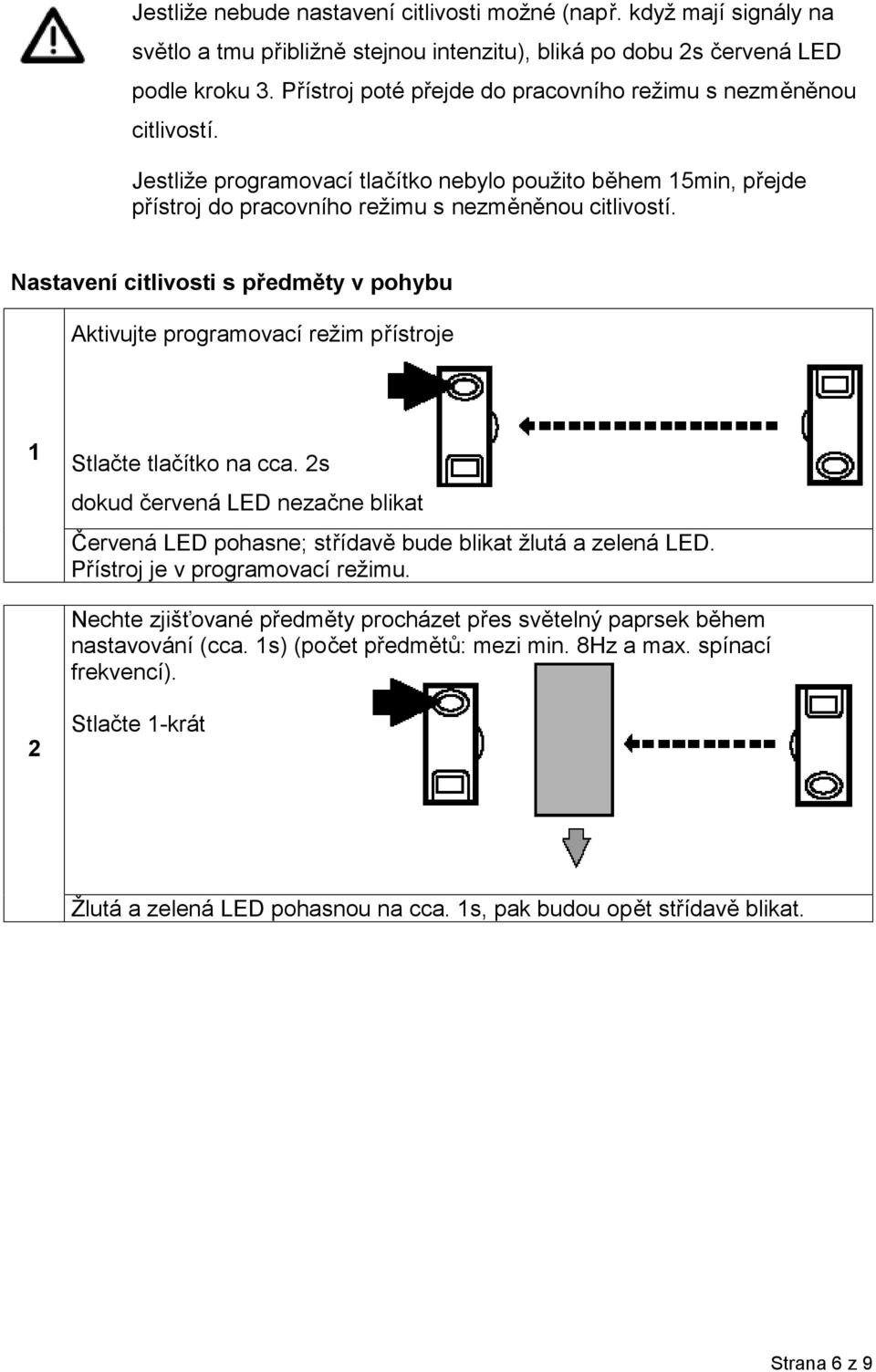

6 Jestliže nebude nastavení citlivosti možné (např. když mají signály na světlo a tmu přibližně stejnou intenzitu), bliká po dobu 2s červená LED podle kroku 3. Přístroj poté přejde do pracovního režimu s nezměněnou citlivostí. Jestliže programovací tlačítko nebylo použito během 15min, přejde přístroj do pracovního režimu s nezměněnou citlivostí. Nastavení citlivosti s předměty v pohybu Aktivujte programovací režim přístroje 1 Stlačte tlačítko na cca. 2s dokud červená LED nezačne blikat Červená LED pohasne; střídavě bude blikat žlutá a zelená LED. Přístroj je v programovací režimu. Nechte zjišťované předměty procházet přes světelný paprsek během nastavování (cca. 1s) (počet předmětů: mezi min. 8Hz a max. spínací frekvencí). 2 Stlačte 1-krát Žlutá a zelená LED pohasnou na cca. 1s, pak budou opět střídavě blikat. Strana 6 z 9

7 Nechte zjišťované předměty procházet přes světelný paprsek během nastavování (cca. 1s) (počet předmětů: mezi min. 8Hz a max. spínací frekvencí). 3 Stlačte 1-krát Žlutá a zelená LED pohasnou na cca. 1s, po přibližně 3s se rozsvítí zelená LED. Přístroj je v pracovním režimu * Nastavení citlivosti je možné provést stejným způsobem pomocí programovacího vodiče (pin 2/ WH). Pro spuštění funkce (nahrazení stisku tlačítka) bude u PNP přístrojů po odpovídající dobu propojen vodič s L+ (pin 1/BN) nebo u NPN přístrojů bude propojen s L- (pin 3/BU). Zpětné hlášení: Jestliže nastavení pomocí programovacího vodiče nebylo úspěšné, bude po dobu 2s sepnut spínací výstup. Pak přístroj přejde do pracovního režimu s nezměněnou citlivostí. Jestliže nebude nastavení citlivosti možné (např. když mají signály na světlo a tmu přibližně stejnou intenzitu), bliká po dobu 2s červená LED podle kroku 3. Přístroj poté přejde do pracovního režimu s nezměněnou citlivostí. Jestliže programovací tlačítko nebylo použito během 15min., přejde přístroj do pracovního režimu s nezměněnou citlivostí. Nastavení maximální citlivosti Vstupte do programovacího režimu (krok 1). Přerušte světelný paprsek Stlačte prog. tlačítko 2-krát (viz kroky 2 a 3). * Maximální citlivost je možné nastavit stejným postupem při použití programovacího vodiče. (pin2/wh). Pro spuštění funkce (nahrazení stisku tlačítka) bude u PNP přístrojů po odpovídající dobu propojen vodič s L+ (pin 1/BN) nebo u NPN přístrojů bude propojen s L- (pin 3/BU). Strana 7 z 9

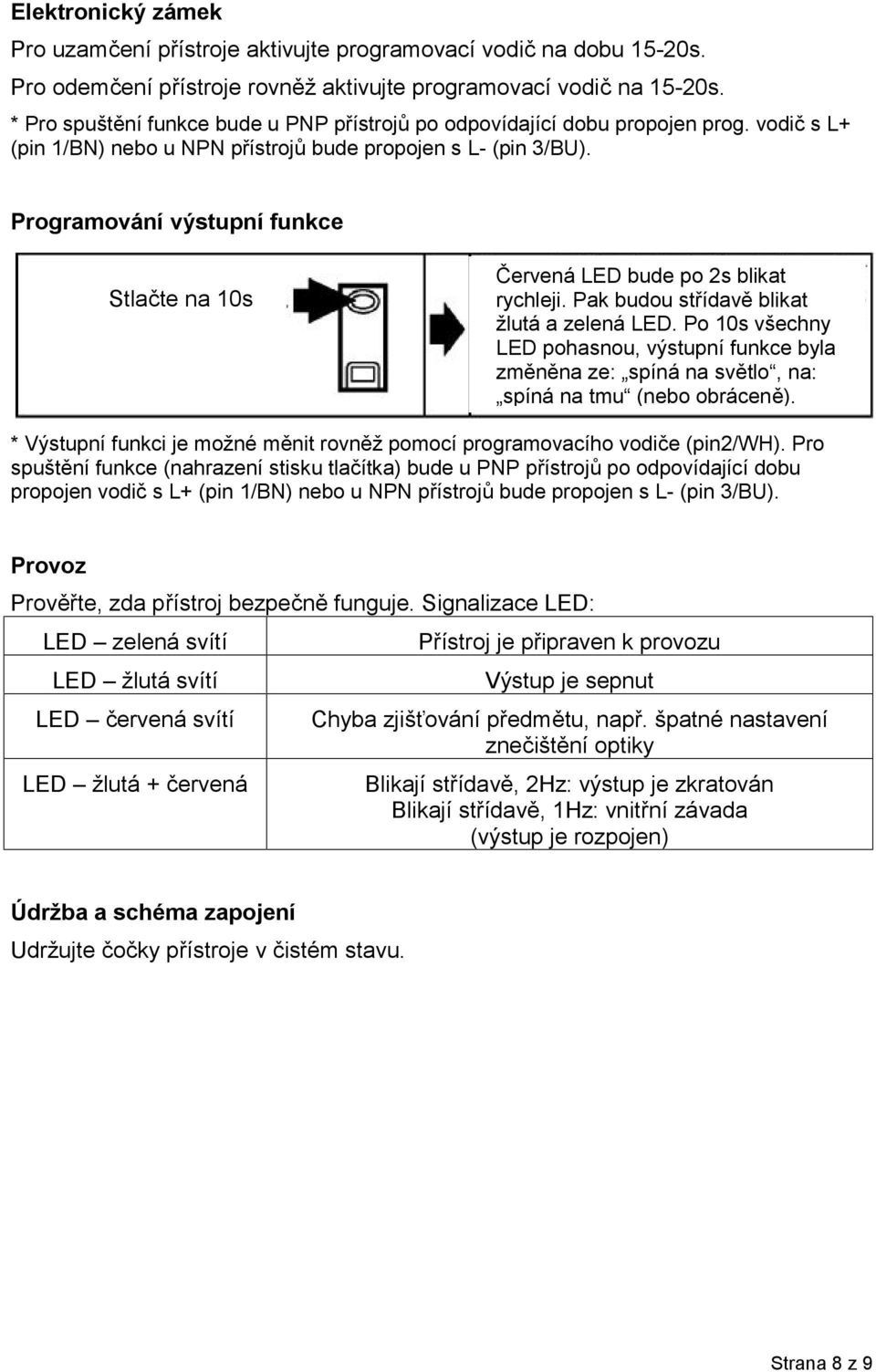

8 Elektronický zámek Pro uzamčení přístroje aktivujte programovací vodič na dobu 15-20s. Pro odemčení přístroje rovněž aktivujte programovací vodič na 15-20s. * Pro spuštění funkce bude u PNP přístrojů po odpovídající dobu propojen prog. vodič s L+ (pin 1/BN) nebo u NPN přístrojů bude propojen s L- (pin 3/BU). Programování výstupní funkce Stlačte na 10s Červená LED bude po 2s blikat rychleji. Pak budou střídavě blikat žlutá a zelená LED. Po 10s všechny LED pohasnou, výstupní funkce byla změněna ze: spíná na světlo, na: spíná na tmu (nebo obráceně). * Výstupní funkci je možné měnit rovněž pomocí programovacího vodiče (pin2/wh). Pro spuštění funkce (nahrazení stisku tlačítka) bude u PNP přístrojů po odpovídající dobu propojen vodič s L+ (pin 1/BN) nebo u NPN přístrojů bude propojen s L- (pin 3/BU). Provoz Prověřte, zda přístroj bezpečně funguje. Signalizace LED: LED zelená svítí LED žlutá svítí LED červená svítí LED žlutá + červená Přístroj je připraven k provozu Výstup je sepnut Chyba zjišťování předmětu, např. špatné nastavení znečištění optiky Blikají střídavě, 2Hz: výstup je zkratován Blikají střídavě, 1Hz: vnitřní závada (výstup je rozpojen) Údržba a schéma zapojení Udržujte čočky přístroje v čistém stavu. Strana 8 z 9

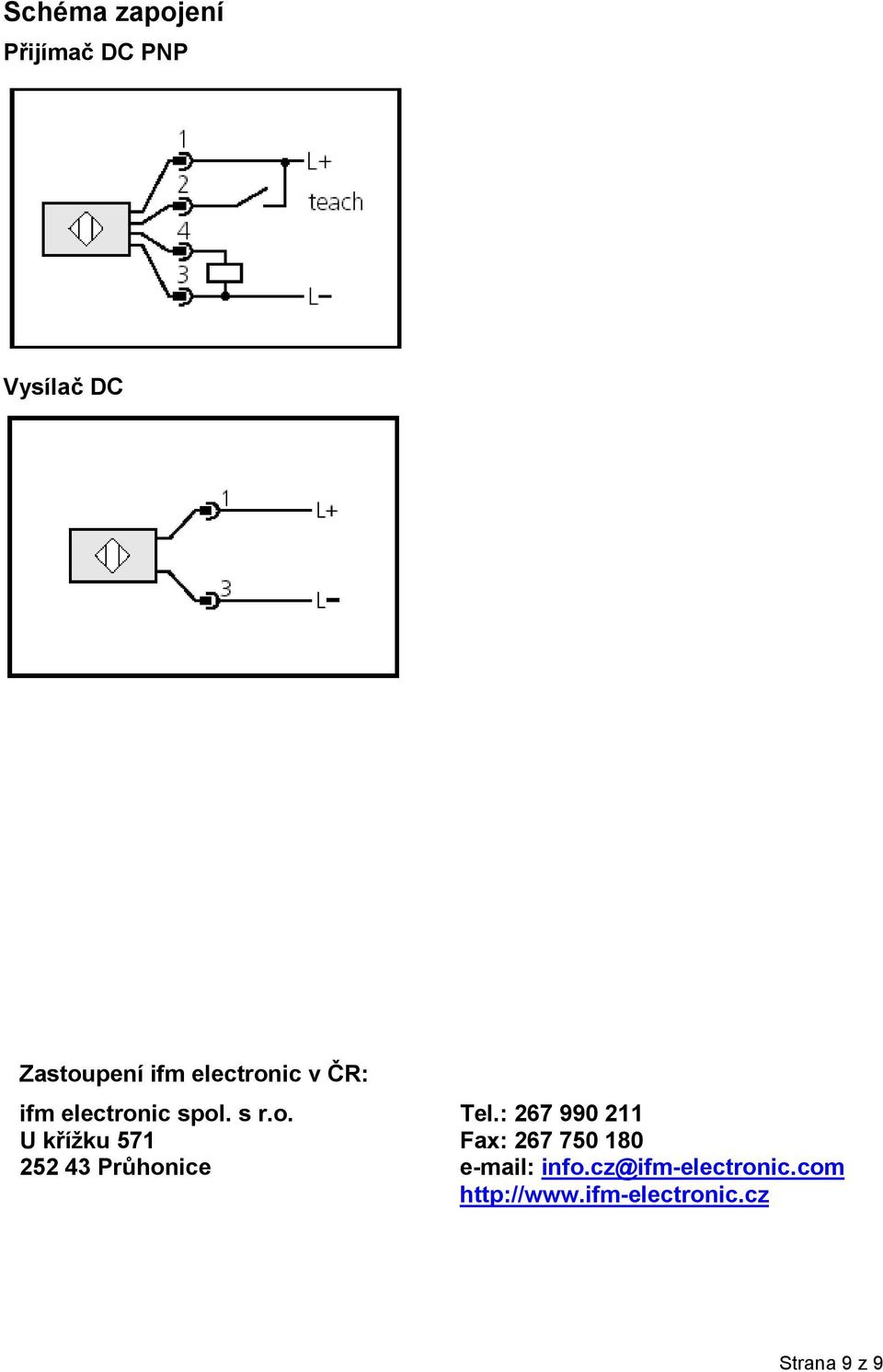

9 Schéma zapojení Přijímač DC PNP Vysílač DC Zastoupení ifm electronic v ČR: ifm electronic spol. s r.o. Tel.: U křížku 571 Fax: Průhonice info.cz@ifm-electronic.com Strana 9 z 9
