1 Systémové digitální telefonní přístroje pro komunikční servery Avy Řd 6400 Modely 6408D+, 6416D+, 6424D+, 6416D+M, 6424D+M Uživtelská příručk Vydání: 4 Objedncí č UP1

2 Vážený zákzníku Děkujeme z zkoupení systémového digitálního telefonního přístroje řdy Přístroj je určen k připojení n digitální pobočku komunikčního serveru DEFINITY. Proti stndrdnímu nlogovému telefonnímu přístroji umožňuje komfortní přístup k funkcím komunikčního serveru DEFINITY. Obsh Důležité bezpečnostní instrukce Přehled přístrojů řdy Přední pnel telefonního přístroje typu 6408D Přední pnel telefonního přístroje typu 6416D+, 6416D+M Přední pnel telefonního přístroje typu 6424D+, 6424D+M Dno telefonního přístroje typu 6408D Dno telefonního přístroje typu 6412D+ 6424D Dno telefonního přístroje typu 6412D+M 6424D+M Připojení náhlvní souprvy k přístroji typu 6408D+, 6412D+ 6424D Připojení náhlvní souprvy k přístroji typu 6412D+M 6424D+M Doporučené náhlvní souprvy Použití soft-tlčítek Funkce obsluhy volání Schránk hlsové pošty Nstvení typu vyzvánění Hovorové funkce Funkce zobrzené n displeji Modul nlogové linky Instlce Tóny jejich význm Indikátory LED u progrmovtelných tlčítek Zdávání znků klávesnicí volby Poznámk: Tto příručk je volným překldem nglického originálu, č , Issue 3 2

3 Důležité bezpečnostní instrukce Při výrobě všeho telefonu byl věnován mimořádná pozornost kvlitě. Bezpečnost byl hlvním fktorem při návrhu. Zodpovědnost z bezpečnost máte i vy. Prosím, čtěte pozorně užitečná doporučení uvedená níže, která vám pomohou využít výhod všeho nového hlsového terminálu. Zpmtujte si tyto poznámky pro pozdější využití. POZOR! Tento telefon není určen pro připojení k běžné nlogové lince. Je určen pro připojení pouze k tomu určené lince komunikčního serveru DEFINITY. Připojení k jiné lince může vést ke zkrtu n lince poškození přístroje. Použití Před použitím telefonního přístroje je nutno dodržet následující bezpečnostní optření, by se zmezilo možnosti vzniku požáru, elektrického zkrtu ohrožení bezpečnosti osob. Čtěte všechny instrukce porozumějte jim. Řiďte se pokyny oznčenými n telefonu. Tento telefon může být nebezpečný při ponoření do vody. Nepoužívejte telefon, pokud jste mokří. Spdne-li vám náhodou přístroj do vody, nevythujte jej, dokud nevytáhnete linkovou šňůru ze zásuvky ve zdi. Potom volejte servisního technik. Nepoužívejte telefonní přístroj během bouřky, která se vyskytuje ve všem okolí. Hrozí nebezpečí elektrického výboje způsobeného bleskem. Důležité telefonáty by měly být stručné. Mohou být instlován dodtečná optření n ochrnu všeho systému před přepětím, bsolutní ochrn před bleskem všk není možná. Máte-li podezření n únik plynu, okmžitě informujte příslušné orgány. Nepoužívejte všk telefon umístěný v podezřelé oblsti. Elektrické kontkty telefonu mohou vytvářet jiskření, které by v krjním přípdě mohlo vést ke vznícení plynu silné koncentrce. Nikdy nestrkejte žádné předměty do štěrbin přístroje, protože byste se mohli dotknout součástky, která je pod npětím, nebo způsobit zkrt. Nepolijte přístroj žádnou tekutinou. Dojde-li k polití, nechte vyčistit přístroj servisním technikem. Nikdy nerozebírejte telefonní přístroj, předejdete tk nebezpečí elektrického zkrtu. V přístroji nejsou žádné díly, které by si mohl oprvit uživtel. Otevření zvření krytu by vás mohlo vystvit nebezpečnému npětí. Nesprávné sestvení přístroje může způsobit elektrický zkrt při následném použití. Ošetření 1. Před čištěním odpojte telefon ze zásuvky ve zdi. Nepoužívejte tekuté nebo erosolové čističe. K čištění použijte vlhký hdřík. 2. Informujte kvlifikovného servisního technik v následujících přípdech: - jestliže vnikl do přístroje tekutin, - jestliže byl telefon vystven dešti nebo vodě, - jestliže telefon spdl nebo byl poškozen kryt, - jestliže zregistrujete změny při provozu telefonního přístroje. USCHOVEJTE TYTO INSTRUKCE! 3

4 Přehled přístrojů řdy 6400 jejich příslušenství Přístroj typu 6408D+ 8 progrmovtelných tlčítek pro obszení linky nebo volbu funkce, 2-řádkový displej s 24-znkovým řádkem, obousměrný hlsitý provoz. Přístroje typu 6416D+ 6416D+M 16 progrmovtelných tlčítek pro obszení linky nebo volbu funkce, 2-řádkový displej s 24-znkovým řádkem, obousměrný hlsitý provoz. Přístroje typu 6424D+ 6424D+M 24 progrmovtelných tlčítek pro obszení linky nebo volbu funkce, 2-řádkový displej s 24-znkovým řádkem, obousměrný hlsitý provoz. Poznámk: Pouze přístroje typu 6416D+M 6424D+M mjí: - Konektor pro připojení nlogového modulu 100A (více o tomto modulu viz str. 28) - Konektor pro přímé připojení náhlvní souprvy (více o doporučených náhlvních souprvách viz str. 10) Přístroj typu XM24 přídvná konzole pro telefonní přístroje typu 6416D+, 6416D+M, 6424D+ 6424D+M, 24 progrmovtelných tlčítek pro obszení linky nebo volbu funkce. Modul typu 100A přídvný modul vytvářející jednu smosttnou nlogovou linku pro telefonní přístroje typu 6416D+M 6424D+M, montuje se do podstvce telefonního přístroje (více viz. str. 28). Npájecí zdroj, doporučený typ 1151A1 (objedncí kód ) Přístroj s připojenou konzolí typu XM24 / nebo instlovným modulem typu 100A vyžduje přídvné externí npájení 48 V ss přivedené n linkový konektor RJ45, pin 8 (+ pól) pin 7 (- pól). Kždé z příslušenství, konzole typu XM24 nebo modul typu 100A mjí odběr cc 10 W. Adptér typu M10L-8400 (objedncí kód ) pro připojení náhlvní souprvy u telefonních přístrojů typu 6408D+, 6416D+ 6424D+. Není třeb pro přístroje typu 6416D+M 6424D+M, které mjí konektor pro přímé připojení náhlvní souprvy. Zásuvk s 5-ti krtičkmi popisu funkcí přístroje, položk č. 14 n obrázcích přístroje n stránkách 5, 6 7 se skládá z těchto položek: - bílá, blení po 3 ks, objedncí kód nebo - tmvě šedá, blení po 3 ks, objedncí kód jeden soubor štítků, objedncí kód

5 Přední pnel telefonního přístroje typu 6408D+ 1: Tlčítko MUTE vypnutí mikrofonu 2: Tlčítko SPEAKER hlsitý provoz, vyzvednutí / zvěšení 3: Tlčítko TRANSFER přepojení hovoru, v zvěšeném stvu test funkce všech bodů displeje všech LED 4: Tlčítko REDIAL opkování volby posledně voleného čísl 5: Tlčítko CONFERENCE přidání účstník konference, v zvěšeném stvu nstvení typu vyzváněcího tónu 6: Tlčítk klávesnice volby 7: Dvojité tlčítko nstvení hlsitosti vyzvánění (při zvěšení), mikrotelefonu (vyzvednutí mikrotelefonu), reproduktoru hlsitého provozu (vyzvednutí tlčítkem SPEAKER) 8: Displej 2 řádky, kždý po 24 zncích 9: 4 soft-tlčítk jejichž funkce je dán popisem n spodním řádku displeje 10: Tlčítk s pevně nstvenými funkcemi pro ovládání menu soft-tlčítek Menu vstup do nbídky funkcí nstvených n komunikčním serveru DEFINITY Exit výstup z nbídky funkcí v Menu Next listování v nbídce funkcí směrem dopředu Prev listování v nbídce funkcí směrem dozdu 11: Tlčítko HOLD přidržení probíhjícího hovoru 12: 8 progrmovtelných tlčítek obszení linky nebo volb funkce 13: Červená LED Messge Witing svítí po přijetí nového vzkzu do hlsové pošty 14: Zásuvk s 5-ti krtičkmi popisu funkcí přístroje, volitelné příslušenství, viz. str. 4 5

6 Přední pnel telefonního přístroje typu 6416D+, 6416D+M 1: Tlčítko MUTE vypnutí mikrofonu 2: Tlčítko SPEAKER hlsitý provoz, vyzvednutí / zvěšení 3: Tlčítko TRANSFER přepojení hovoru, v zvěšeném stvu test funkce všech bodů displeje všech LED 4: Tlčítko REDIAL opkování volby posledně voleného čísl 5: Tlčítko CONFERENCE přidání účstník konference, v zvěšeném stvu nstvení typu vyzváněcího tónu 6: Tlčítk klávesnice volby 7: Dvojité tlčítko nstvení hlsitosti vyzvánění (při zvěšení), mikrotelefonu (vyzvednutí mikrotelefonu), reproduktoru hlsitého provozu (vyzvednutí tlčítkem SPEAKER) 8: Displej 2 řádky, kždý po 24 zncích 9: 4 soft-tlčítk jejichž funkce je dán popisem n spodním řádku displeje 10: Tlčítk s pevně nstvenými funkcemi pro ovládání menu soft-tlčítek Menu vstup do nbídky funkcí nstvených n komunikčním serveru DEFINITY Exit výstup z nbídky funkcí v Menu Next listování v nbídce funkcí směrem dopředu Prev listování v nbídce funkcí směrem dozdu 11: Tlčítko HOLD přidržení probíhjícího hovoru 12: 16 progrmovtelných tlčítek obszení linky nebo volb funkce 13: Červená LED Messge Witing svítí po přijetí nového vzkzu do hlsové pošty 14: Zásuvk s 5-ti krtičkmi popisu funkcí přístroje, volitelné příslušenství, viz. str. 4 6

7 Přední pnel telefonního přístroje typu 6424D+, 6424D+M 1: Tlčítko MUTE vypnutí mikrofonu 2: Tlčítko SPEAKER hlsitý provoz, vyzvednutí / zvěšení 3: Tlčítko TRANSFER přepojení hovoru, v zvěšeném stvu test funkce všech bodů displeje všech LED 4: Tlčítko REDIAL opkování volby posledně voleného čísl 5: Tlčítko CONFERENCE přidání účstník konference, v zvěšeném stvu nstvení typu vyzváněcího tónu 6: Tlčítk klávesnice volby 7: Dvojité tlčítko nstvení hlsitosti vyzvánění (při zvěšení), mikrotelefonu (vyzvednutí mikrotelefonu), reproduktoru hlsitého provozu (vyzvednutí tlčítkem SPEAKER) 8: Displej 2 řádky, kždý po 24 zncích 9: 4 soft-tlčítk jejichž funkce je dán popisem n spodním řádku displeje 10: Tlčítk s pevně nstvenými funkcemi pro ovládání menu soft-tlčítek Menu vstup do nbídky funkcí nstvených n komunikčním serveru DEFINITY Exit výstup z nbídky funkcí v Menu Next listování v nbídce funkcí směrem dopředu Prev listování v nbídce funkcí směrem dozdu 11: Tlčítko HOLD přidržení probíhjícího hovoru 12: 24 progrmovtelných tlčítek obszení linky nebo volb funkce 13: Červená LED Messge Witing svítí po přijetí nového vzkzu do hlsové pošty 14: Zásuvk s 5-ti krtičkmi popisu tlčítek přístroje, volitelné příslušenství, viz. str. 4 7

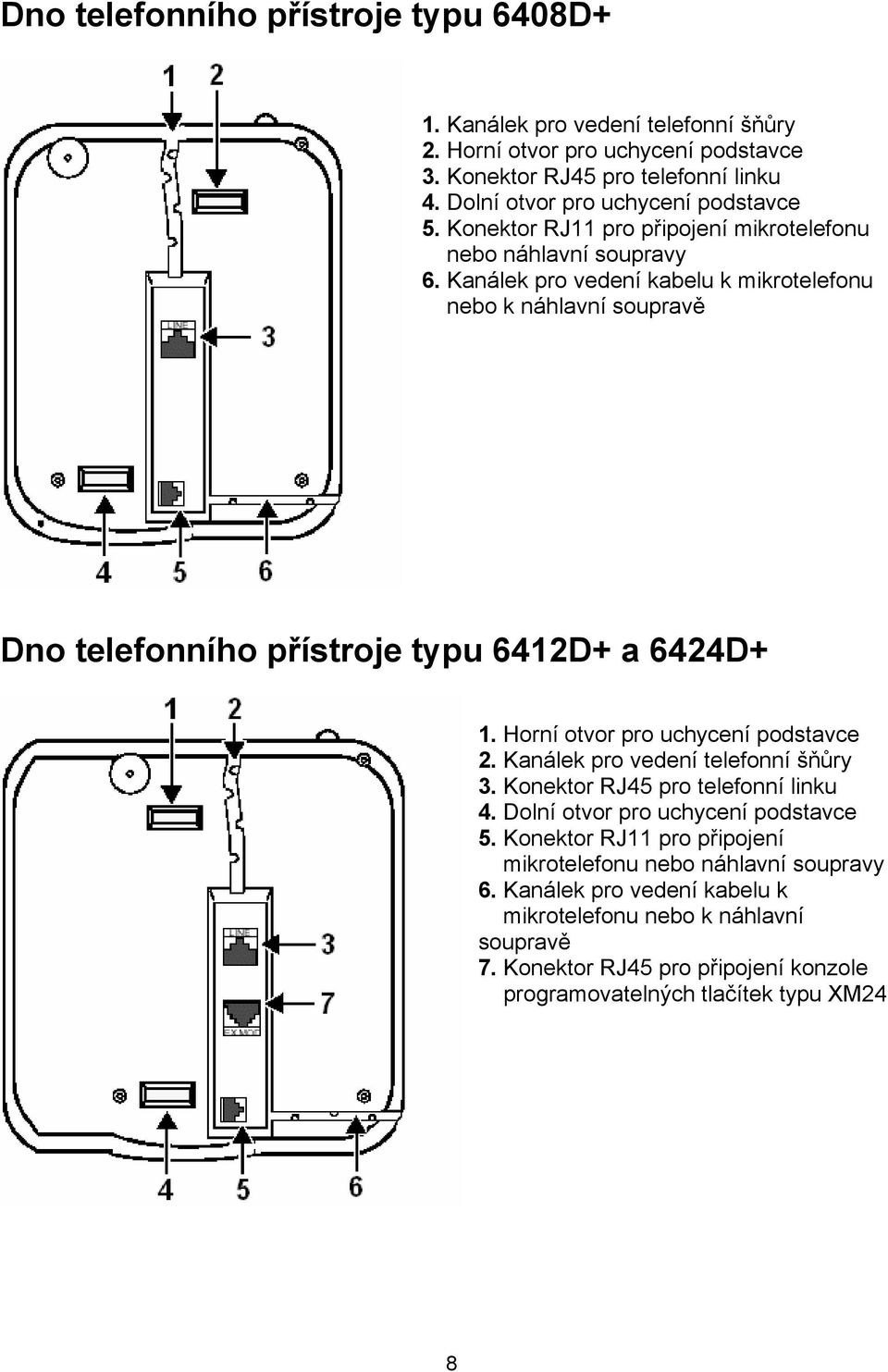

8 Dno telefonního přístroje typu 6408D+ 1. Knálek pro vedení telefonní šňůry 2. Horní otvor pro uchycení podstvce 3. Konektor RJ45 pro telefonní linku 4. Dolní otvor pro uchycení podstvce 5. Konektor RJ11 pro připojení mikrotelefonu nebo náhlvní souprvy 6. Knálek pro vedení kbelu k mikrotelefonu nebo k náhlvní souprvě Dno telefonního přístroje typu 6412D+ 6424D+ 1. Horní otvor pro uchycení podstvce 2. Knálek pro vedení telefonní šňůry 3. Konektor RJ45 pro telefonní linku 4. Dolní otvor pro uchycení podstvce 5. Konektor RJ11 pro připojení mikrotelefonu nebo náhlvní souprvy 6. Knálek pro vedení kbelu k mikrotelefonu nebo k náhlvní souprvě 7. Konektor RJ45 pro připojení konzole progrmovtelných tlčítek typu XM24 8

9 Dno telefonního přístroje typu 6412D+M 6424D+M 1. Knálek pro vedení telefonní šňůry 2. Horní otvor pro uchycení podstvce 3. Konektor RJ45 pro telefonní linku 4. Dolní otvor pro uchycení podstvce 5. Konektor RJ11 pro připojení mikrotelefonu nebo náhlvní souprvy 6. Knálek pro vedení kbelu k mikrotelefonu nebo k náhlvní souprvě 7. Konektor RJ45 pro připojení konzole progrmovtelných tlčítek typu XM24 8. Konektor RJ11 pro připojení náhlvní souprvy (viz. seznm doporučených náhlvních souprv n str. 10) 9. Konektor pro připojení vestvěného modulu nlogové linky, typu 100A (více o modulu 100A viz. str. 28) Připojení náhlvní souprvy k přístroji typu 6408D+, 6412D+ 6424D+ Přístroje typu 6408D+, 6412D+ 6424D+ nemjí konektor pro přímé připojení náhlvní souprvy. Souprv se připojuje do konektoru pro mikrotelefon přes speciální dptér. 1. Náhlvní souprv 2. Adptér, typ M10L-8400 objedncí kód Kbel propojující dptér s konektorem pro připojení mikrotelefonu 9

10 Připojení náhlvní souprvy k přístroji typu 6412D+M 6424D+M 1. Náhlvní souprv (viz. seznm doporučených souprv) 2. Kbel, typ HIC-01, objedncí kód Konektor RJ11 pro přímé připojení náhlvní souprvy Doporučené náhlvní souprvy Uvedené náhlvní souprvy odpovídjí stvu nbídky k dtu vydání této příručky. O ktuálním stvu se informujte u prodejce. Kód Název Popis TriStr Hedset jedno sluchátko s mikrofonem uchycení přes ucho Supr Monurl Hedset jedno sluchátko s mikrofonem uchycení přes hlvu Supr Binurl Hedset dvě sluchátk s mikrofonem uchycení přes hlvu Supr-Noise Cnceling Monurl Hedset Supr-Noise Cnceling Binurl Hedset jedno sluchátko s mikrofonem uchycení přes hlvu s potlčením šumu okolí ž o 75 % dvě sluchátk s mikrofonem uchycení přes hlvu s potlčením šumu okolí ž o 75 % Mirge Hedset jedno sluchátko s mikrofonem uchycení přes ucho Encore Hedset jedno sluchátko s mikrofonem uchycení přes hlvu 10

11 Použití soft-tlčítek Soft-tlčítk jsou 4 kultá neoznčená tlčítk umístěná přímo pod displejem. Jejich funkce je popsán nd nimi n spodním řádku displeje lze ji měnit při dministrci systému podle nbídky v tbulce n str. 12. Pod soft-tlčítky jsou 4 řídící tlčítk displeje pro vstup do nbídky, výstup z nbídky listování dopředu dozdu v nbídce. Jsou tři smosttné obrzovky funkcí. Kždá z těchto obrzovek umožňuje vybrt si ze čtyř různých funkcí. Stisknutím řídícího tlčítk oznčeného ikonou lze vstoupit do režimu soft-tlčítek. N následujícím obrázku jsou všechny tři obrzovky s továrně přednstvenými funkcemi. 11

12 Těchto 12 funkcí předstvuje přednstvené (tzv. defult) funkce. Anglický název Česká verze ** Popis funkce Admin Admin Administrce vlstní pobočky * AutCB AutCB Zpětné volání BtnVu BtnVu Zobrzení čísl progrmovtelného tlčítk Dir TelSz Systémový telefonní seznm * Drop Drop Odpojení z konference HFAns HFAns Automtická odpověď n interní volání LWC LWC Zslání zprávy Puse Puse Vložení puzy do volby PCll Prior Prioritní volání Prog Progr Progrmování zkrácené volby RngOf ZvVyp Vypnutí vyzvánění Timer Timer Stopky *) Přístup k funkci závisí n oprávnění vší pobočky Soft-tlčítk přístroje lze nstvit podle všeho přání, lze vybrt z těchto dlších funkcí: Anglický název Česká verze ** Popis funkce Acct Acct Zdání účetního kódu ADx ZkVol Zkrácená volb (těchto tlčítek může být více, x je číslo 1 ž 12)) CFrwd Presm Přesměrování volitelné účstníkem CPrk PrkV Zprkování volání CPkUp PkUpV Převzetí hovoru CnLWC CnLWC Zrušení zslné zprávy Cnslt Cnslt Konzultce Count Count Funkce Centr obsluhy volání DPkUp DPkUp Řízené převzetí hovoru Excl Excl Mnuální exkluzivit GrpPg GrpPg Skupinová výzv IAuto IAuto Automtický interkom IDil IDil Aktivce volby v ICOM skupin Inspt Inspt Informce o probíhjícím nebo přidrženém hovoru Mrk Oznc Speciální funkce Zkrácené volby SAC SAC Přesměrování volání nstvitelné v ústředně SFunc SFunc Speciální funkce Zkrácené volby Spres Spres Speciální funkce Zkrácené volby Stts Stts Funkce Centr obsluhy volání Stop Stop Speciální funkce Zkrácené volby Wit Cekej Speciální funkce Zkrácené volby WspAn WspAn Odpověď n hlášení obszené pobočce WspPg WspPg Aktivce funkce hlášení obszené pobočce *) Volitelné. Lze nstvit při progrmování systému. 12

13 Zde zpište nstvení funkcí soft-tlčítek všeho telefonu, pokud se liší od přednstvení: 1. obrzovk 2. obrzovk 3. obrzovk Je-li funkce ktivován, objeví se nd ní šipk. Příkld: Funkce prioritní volání je ktivní Funkce obsluhy volání Konference Funkce umožňuje sestvit konferenci ž 6 účstníků včetně vší pobočky, z toho 5 vnějších účstníků. Připojení dlšího účstník do hovoru 1. Stiskněte tlčítko CONFERENCE. [uslyšíte oznmovcí tón] Součsný hovor je přidržen dostáváte druhou linku. 2. Volte číslo dlšího účstník čekejte n odpověď. 3. Chcete-li připojit tohoto účstník, stiskněte znovu tlčítko CONFERENCE. 4. Opkujte kroky 1 ž 3 pro připojení dlších stnic do konference. Připojení účstník, kterého jste přidrželi, do probíhjícího hovoru 1. Stiskněte tlčítko CONFERENCE. [uslyšíte oznmovcí tón] LED linky přidrženého hovoru rychle bliká LED linky připojeného účstník svítí. 2. Stiskněte tlčítko linky přidrženého hovoru (první hovor). 3. Stiskněte znovu tlčítko CONFERENCE. Všichni účstníci jsou nyní propojeni. Odpojení nposled připojeného účstník z konference 1. Má-li váš telefon nprogrmovné soft-tlčítko Drop, stiskněte tlčítko Menu potom soft-tlčítko oznčené Drop. Jestliže nemáte nprogrmovné soft-tlčítko Drop, stiskněte progrmovtelné tlčítko DROP (máte-li ho dministrovné). 13

14 Přidržení Hold Funkce se používá k přidržení hovoru, pokud se k němu chcete opět vrátit. Přidržení hovoru ztímco odpovídáte n jiné volání nebo provádíte jiné úkony 1. Během hovoru stiskněte tlčítko HOLD. Zelená LED přidržené linky bliká. 2. Stiskněte tlčítko linky, po které přichází dlší hovor. Jste připojeni k příchozímu volání. nebo Proveďte jiný úkon Pro návrt k přidrženému hovoru 1. Stiskněte tlčítko linky přidrženého hovoru. Redil Opkování volby posledně volného čísl (mx. 24 znků). Volb posledně volného čísl 1. Stiskněte tlčítko REDIAL. Hlsitý hovor Funkce umožňuje vést hovor při zvěšeném mikrotelefonu. Hovor vedete pomocí vestvěného reproduktoru mikrofonu přístroje. Vedení hlsitého hovoru 1. Stiskněte tlčítko SPEAKER. 2. Během hovoru můžete dvoj-tlčítkem nstvení hlsitosti snižovt nebo zvyšovt hlsitost pro dosžení optimálního poslechu. Lze nstvit 8 úrovní hlsitosti. Změn hlsitosti je indikován n displeji: 3. Hovor ukončíte stisknutím tlčítk SPEAKER. 14

15 Změn vedení hovoru z hlsitého n běžný, přes mikrotelefon 1. Během hlsitého hovoru vyzvedněte mikrotelefon. Červená LED u tlčítk SPEAKER zhsne. Změn vedení běžného hovoru, přes mikrotelefon n hlsitý 1. Během běžného hovoru přes mikrotelefon stiskněte tlčítko SPEAKER. Červená LED u tlčítk SPEAKER se rozsvítí. 2. Do 10 sekund zvěste mikrotelefon Nezvěsíte-li do 10 sekund, bude hovor rozpojen. 3. Hovor ukončíte stisknutím tlčítk SPEAKER. Test Zkoušk, zd svítí všechny LED přístroje zd se zobrzují všechny body displeje. 1. V zvěšeném stvu stiskněte podržte tlčítko TRANSFER. 2. Pro ukončení zkoušky uvolněte tlčítko TRANSFER. Pokud některá LED nesvítí nebo se nezobrzují všechny body displeje, volejte správce systému nebo servis. Přepojení Trnsfer Přepojení hovoru n jinou vnitřní linku (pobočku) nebo vnější linku. 1. Stiskněte tlčítko TRANSFER. [uslyšíte oznmovcí tón] Hovor je přidržen zelená LED tlčítk příslušné linky bliká. Součsně obdržíte novou linku. 2. Volte číslo, n které má být hovor přepojen. [uslyšíte vyzváněcí tón] 3. Zůstňte n lince oznmte volnému, že mu přepojujete hovor zvěste. Jestliže je link obszen nebo se nikdo nehlásí, vrťte se k původnímu hovoru stisknutím tlčítk linky, n níž je přidržen. 4. Oznmte druhé strně, že hovor nelze přepojit. 5. Chcete-li se pokusit o přepojení jinm, opkujte kroky 1 ž 3. Schránk hlsové pošty Pokud svítí červená LED Messge Witing, znmená to, že do vší schránky hlsové pošty byl přijt nový vzkz. 15

16 Svou schránku můžete ovládt dvěm způsoby: ) Pomocí softwre n PC. Npř. Messge Mnger, jehož ovládání nleznete v příručce hlsové pošty Audix. b) Volbou virtuální pobočky, schránky hlsové pošty, ovládné DTMF kódy, jejichž popis nleznete v příručce hlsové pošty Audix. Nstvení typu vyzvánění Lze nstvit jedno z osmi různých typů vyzvánění. Je-li v místnosti více telefonů, pk lze rozeznt, který vyzvání. Výběr typu vyzvánění 1. V zvěšeném stvu stiskněte tlčítko CONFERENCE. Součsný typ vyzvánění se přehrje opkuje se po třech sekundách. 2. Opkovným stisknutím uvolněním tlčítk CONFERENCE přehrávejte postupně všech osm typů vyzvánění. 3. Jestliže si přejete používt práv přehrávný vzorek vyzvánění, nestlčujte více tlčítko CONFERENCE. Vybrný vzorek uslyšíte ještě dvkrát potom bude utomticky nstven. Uslyšíte potvrzovcí tón (dv zvyšující se tóny). Poznámk: Jestliže v průběhu výběru vzorku vyzvánění vyzvednete odpovíte n volání, proces je přerušen musíte zčít znovu. Hovorové funkce V mnoh následujících postupech můžete použít dvou ž třímístné kódy pro přístup k funkcím. Pro tento účel je v textu vytvořen mezer ( ) pro doplnění příslušného přístupového kódu funkce. Můžete si tké příslušné kódy npst n Referenční krtičku, která je umístěn v zásuvce pod telefonem. Dlší možný přístup k funkcím telefonu je prostřednictvím progrmovtelných tlčítek dministrovných vším systémovým dministrátorem. Tto tlčítk jsou předstven v následujících postupech tučným textem s názvem funkce. Tk npříkld TRANSFER předstvuje přesměrování nstvené v ústředně dministrovné n tlčítku všeho telefonu. Zkrácená volb Uložení vybrných telefonních čísel pro rychlý přístup jednoduchou volbu. Kždé číslo může být uloženo celé, mx. 24 znků, nebo jenom část, číslo linky, zčátku předvolby nebo přístupový kód funkce. Zkrácená volb nbízí čtyři možné typy seznmů - osobní, skupinový, systémový rozšířený. Můžete používt ž tři seznmy. (Z těchto tří seznmů můžete mít systémový jeden rozšířený seznm). Vy si progrmujete čísl do osobního seznmu, čísl skupinových 16

17 seznmů progrmují pověřené osoby rozšířené seznmy systémový seznm může progrmovt pouze systémový dministrátor. Můžete tké nprogrmovt číslo zkrácené volby, mx. 16 znků, uložené pod tlčítko jednotlčítkové volby, které není uloženo v žádném seznmu. Toto tlčítko musí být předem pro tuto funkci nprogrmováno systémovým dministrátorem. Poznámk: Máte-li soft-tlčítko nprogrmovné n vložení puzy mezi volbou jednotlivých číslic, pk můžete tuto puzu vložit npříkld mezi přístupem do veřejné telefonní sítě telefonním číslem. Dob puzy je přednstven n 1,5 sekundy. Aktuální dobu puzy vám sdělí systémový dministrátor. - Stiskněte tlčítko Menu, je-li třeb tlčítko se Next nebo Prev pro nstvení příslušné obrzovky dále soft-tlčítko Puse. Progrmování zkrácené volby u verze DEFINITY R6.2 Poznámk: Mezi zdvihnutím mikrotelefonu zdáním první číslice progrmovného čísl zkrácené volby je třeb dodržet 10 sekundový limit potom 10 sekundový limit mezi zdáním kždého dlšího znku. Uslyšíte-li při progrmování obszovcí tón, pk jste překročili 10 sekundový limit musíte zčít znovu. 1. Vyzvedněte 2. Pro přístup do progrmování máte 2 možnosti. - Stiskněte tlčítko Menu, je-li třeb tlčítko Next nebo Prev pro nstvení příslušné obrzovky dále soft-tlčítko Prog (Progr). - Požádejte správce systému o přístupový kód funkce Progrm poznmenejte si ho1( ). Kód volte po vyzvednutí. 3. Stiskněte tlčítko AD (ZkVol), které chcete progrmovt. 4. Zdejte telefonní číslo vnitřní nebo vnější linky nebo funkce, stejně jko když ho volíte po vyzvednutí. 5. Stiskněte #. [uslyšíte potvrzovcí tón] 6. Chcete-li progrmovt dlší číslo, opkujte do 10 sekund kroky 3 ž Zvěšením progrmování ukončíte. Progrmování zkrácené volby u verze DEFINITY R6.3 ž R10 Poznámk: Uděláte-li při progrmování chybu, musíte zčít znovu. 1. Pro přístup do progrmování máte 3 možnosti. - Stiskněte tlčítko Menu, je-li třeb tlčítko Next nebo Prev pro nstvení příslušné obrzovky dále soft-tlčítko Prog (Progr). - Stiskněte progrmovtelné tlčítko Progrm. - Požádejte správce systému o přístupový kód funkce Progrm poznmenejte si ho1( ). Kód volte po vyzvednutí. Přístroj utomticky vyzvedne červená LED u tlčítk SPEAKER se rozsvítí. 17

18 2. Stiskněte tlčítko AD (ZkVol), které chcete progrmovt. Může to být: - Progrmovtelné tlčítko - Soft-tlčítko N displeji se objeví: Chnge number? Yes=1 No=2 3. Provedení změny nebo zdání čísl stiskněte 1 postupte n krok č. 4. Nechcete-li provést změnu stiskněte 2 postupte n krok č Po zdání 1 se n displeji se objeví: Enter number Zdejte telefonní číslo vnitřní nebo vnější linky nebo funkce, stejně jko když ho volíte po vyzvednutí. 5. Stiskněte #. [uslyšíte potvrzovcí tón] 6. Následuje změn nebo zdání jmén. N displeji se objeví: Enter lbel Volbu provádíte opkovným stisknutím příslušných tlčítek 0 ž 9 volby (viz. tbulk n str. 34). Kurzor posouváte vprvo tlčítkem. Zdání jmén ukončíte tlčítkem #. Lze zdt mximálně 5 znků. 7. Nechcete-li pokrčovt progrmováním dlších tlčítek zkrácené volby, zvěste. 8. Nezvěsíte-li, následuje výzv ke změně nebo zdání dlší zkrácené volby. N displeji se objeví: Press button to progrm (stiskněte tlčítko, které chcete progrmovt) 9. Chcete-li progrmovt dlší číslo, opkujte kroky 2 ž Zvěšením progrmování ukončíte. Volání pomocí zkrácené jednotlčítkové volby 1. Stiskněte soft-tlčítko AD (ZkVol) nebo progrmovtelné tlčítko jednotlčítkové volby Přístroj provede vyzvednutí volbu nstveného čísl utomticky Nprogrmování nebo přeprogrmování vnějšího čísl, linky nebo přístupového kódu funkce do osobního seznmu Zkrácené volby 1. Pro přístup do progrmování máte 3 možnosti. - Stiskněte tlčítko Menu, je-li třeb tlčítko Next nebo Prev pro nstvení příslušné obrzovky dále soft-tlčítko Prog (Progr). - Stiskněte progrmovtelné tlčítko Progrm - Požádejte správce systému o přístupový kód funkce Progrm poznmenejte si ho1( ). Kód volte po vyzvednutí. Přístroj utomticky vyzvedne červená LED u tlčítk SPEAKER se rozsvítí. 2. Zdejte číslo osobního seznmu. Může to být: 1, 2 nebo 3 3. Zdejte číslo položky osobního seznmu. Může to být: 1, 2, 3 4. Po zdání položky se n displeji se objeví: Enter number Zdejte telefonní číslo vnitřní nebo vnější linky nebo funkce, stejně jko když ho volíte po vyzvednutí. 18

19 5. Stiskněte #. [uslyšíte potvrzovcí tón] 6. Následuje změn nebo zdání jmén. N displeji se objeví: Enter lbel Volbu provádíte opkovným stisknutím příslušných tlčítek 0 ž 9 volby (viz. tbulk n str. 34). Kurzor posouváte vprvo tlčítkem. Zdání jmén ukončíte tlčítkem #. Lze zdt mximálně 5 znků. 7. Nechcete-li pokrčovt progrmováním dlších tlčítek zkrácené volby, zvěste. 8. Nezvěsíte-li, následuje výzv ke změně nebo zdání dlší zkrácené volby. N displeji se objeví: Press button to progrm (stiskněte tlčítko, které chcete progrmovt) 9. Chcete-li progrmovt dlší číslo, opkujte kroky 2 ž Zvěšením progrmování ukončíte. Volání pomocí seznmu zkrácené volby 1. Stiskněte progrmovtelné tlčítko PersList (osobní seznm) nebo GrpList (skupinový seznm) nebo SysList (systémový seznm) nebo EnhcdList (rozšířený seznm). Uslyšíte oznmovcí tón. 2. Zdejte číslo položky v seznmu Přístroj provede vyzvednutí volbu nstveného čísl utomticky Poznámky: - Volání pomocí výše uvedených seznmů záleží n nstvení systému, - Přístup do progrmování seznmů kromě osobního má pouze oprávněná osob Informujte se u správce systému. Přesměrování hovorů Aktivcí této funkce budou hovory jdoucí n vší pobočku přesměrovány n jinou pobočku nebo n vnější linku podle nstvení. Nstvení přesměrování 1. Pro nstvení máte 3 možnosti. - Stiskněte tlčítko Menu, je-li třeb tlčítko Next nebo Prev pro nstvení příslušné obrzovky dále soft-tlčítko CFrwd (Presm). - Stiskněte progrmovtelné tlčítko CllFwd - Požádejte správce systému o přístupový kód funkce Přesměrování poznmenejte si ho1( ). Kód volte po vyzvednutí. Přístroj utomticky vyzvedne červená LED u tlčítk SPEAKER se rozsvítí. 2. Zdejte číslo pobočky nebo vnější linky včetně přístupového kódu n linku, km mjí být hovory přesměrovány. [uslyšíte potvrzovcí tón] 3. Přístroj utomticky zvěsí nebo zvěste 19

20 Zrušení přesměrování 1. Pro zrušení máte 3 možnosti. - Stiskněte tlčítko Menu, je-li třeb tlčítko se Next nebo Prev pro nstvení příslušné obrzovky dále soft-tlčítko CFrwd (Presm). - Stiskněte progrmovtelné tlčítko CllFwd - Požádejte správce systému o přístupový kód funkce Přesměrování poznmenejte si ho1( ). Kód volte po vyzvednutí. Přístroj utomticky zruší přesměrování. Zprkování hovoru Je to přidržení hovoru vším telefonem, které lze vyzvednout n kterékoliv pobočce. Jednotlčítková volb funkce 1. Pro zprkování máte 2 možnosti: - Stiskněte tlčítko Menu, je-li třeb tlčítko Next nebo Prev pro nstvení příslušné obrzovky dále soft-tlčítko Cprk (PrkV). - Stiskněte progrmovtelné tlčítko Cll Prk 2. Zvěste Volb kódem funkce 1. Stiskněte tlčítko Trnsfer. [uslyšíte oznmovcí tón] 2. Volte kód funkce zprkování hovoru ( ). Kód volte po vyzvednutí. 3. Stiskněte opět tlčítko Trnsfer. [uslyšíte potvrzovcí tón] 4. Zvěste Vyzvednutí zprkovného hovoru 1. Vyzvedněte mikrotelefon nebo stiskněte tlčítko Speker. [uslyšíte oznmovcí tón] 2. Volte kód funkce zprkování hovoru ( ). Kód volte po vyzvednutí. Volte číslo pobočky, která hovor zprkovl. [uslyšíte potvrzovcí tón] Převzetí hovoru Lze převzít hovor vyzvánějící n jiné pobočce, to dvěm způsoby: - V rámci skupiny poboček (Cll Pickup Group). Hovor převezmete pouze jste-li členem skupiny. - Z kterékoliv pobočky: Volbou kódu funkce čísl pobočky, ze které chcete hovor převzít. 20

21 Převzetí hovoru ve skupině 1. Pro převzetí máte 3 možnosti: - Stiskněte tlčítko Menu, je-li třeb tlčítko Next nebo Prev pro nstvení příslušné obrzovky dále soft-tlčítko CPkUp (PkUpV). - Stiskněte progrmovtelné tlčítko Cll Pickup - Požádejte správce systému o přístupový kód funkce Převzetí hovoru ve skupině poznmenejte si ho1( ). Kód volte po vyzvednutí. Převzetí hovoru z kterékoliv pobočky 1. Pro převzetí máte 3 možnosti: - Stiskněte tlčítko Menu, je-li třeb tlčítko Next nebo Prev pro nstvení příslušné obrzovky dále soft-tlčítko DPkUp. - Stiskněte progrmovtelné tlčítko Dir Cll Pickup - Požádejte správce systému o přístupový kód funkce Převzetí hovoru poznmenejte si ho1( ). Kód volte po vyzvednutí. 2. Volte číslo pobočky, ze které chcete hovor převzít. Znechání zprávy Funkce oznčená LWC (Leve Word Clling) umožňuje znecht volné pobočce stndrdní zprávu obshující jméno číslo voljícího, dtum čs volání počet opkování volání. Volný si může stndrdní zprávu vyzvednout u spojovtelky nebo v hlsové poště. Znechání zprávy jiné pobočce 1. Pro ktivci funkce máte 3 možnosti. - Stiskněte tlčítko Menu, je-li třeb tlčítko Next nebo Prev pro nstvení příslušné obrzovky dále soft-tlčítko LWC. - Stiskněte progrmovtelné tlčítko LWC. - Požádejte správce systému o přístupový kód funkce Znechání zprávy jiné pobočce poznmenejte si ho1( ). Kód volte po vyzvednutí. [uslyšíte oznmovcí tón] 2. Zdejte číslo pobočky. [uslyšíte potvrzovcí tón] N volném telefonním přístroji se rozsvítí kontrolk Messge Witing 3. Zvěste Zrušení zprávy znechné jiné pobočce 1. Pro ktivci funkce máte 3 možnosti. - Stiskněte tlčítko Menu, je-li třeb tlčítko Next nebo Prev pro nstvení příslušné obrzovky dále soft-tlčítko CnLWC. - Stiskněte progrmovtelné tlčítko CnLWC. 21

22 - Požádejte správce systému o přístupový kód funkce Zrušení zprávy znechné jiné pobočce poznmenejte si ho1( ). Kód volte po vyzvednutí. Přístroj utomticky vyzvedne červená LED u tlčítk SPEAKER se rozsvítí. 2. Zdejte číslo pobočky. [uslyšíte potvrzovcí tón] N volném telefonním přístroji zhsne kontrolk Messge Witing. Uslyšíte-li reorder tón, pk zpráv není zrušen, zvěste opkujte postup znovu. 3. Zvěste Administrce vlstní pobočky Máte-li tuto funkci povolenou, pk můžete z uvedené nbídky funkcí soft-tlčítek nstvit tyto funkce progrmovtelným tlčítkům přístroje. Mezi jednotlivými obrzovkmi lze listovt tlčítky NEXT (dlší) nebo PREV (předchozí). Význm funkcí jejich názvy v ngličtině popisuje tbulk: Anglický název Česká verze * Popis funkce 1. obrzovk Expl? Expl? N horním řádku displeje se zobrzí celý název funkce, funkcemi lze listovt soft-tlčítkem Next. Návrt do původního režimu stisknutím tlčítk ShortMode?. Acct Acct Zdání účetního kódu AutoD AutoV Automtická jednotlčítková volb Blnk Blnk Tlčítko bez nstvení 2. obrzovk CFrwd Presm Přesměrování volitelné účstníkem CPrk PrkV Zprkování volání CPkUp PkUpV Převzetí hovoru DPkUp DPkUp Řízené převzetí hovoru 3. obrzovk GrpPg GrpPg Skupinová výzv SAC SAC Přesměrování volání nstvitelné v ústředně WspAn WspAn Odpověď n hlášení obszené pobočce WspPg WspPg Aktivce funkce hlášení obszené pobočce 4. obrzovk WsOff WsOff Blokád vlstní pobočky proti hlášení je-li obszen *) Volitelné. Lze nstvit při progrmování systému. 22

23 Administrce kterékoliv z dostupných funkcí 1. Stiskněte tlčítko Menu pk soft-tlčítko funkce Admin nebo progrmovtelné tlčítko funkce Admin. Poznámk: Přístroj musí být v zvěšeném stvu nesmí mít žádný přidržený hovor. 2. N displeji se objeví hlášení poždující zdání bezpečnostního kódu: Security Code Zdejte kód Vší pobočky soft-tlčítko Done (Hotov), kód Vám sdělí správce systému. Pokud ho zpomenete, kontktujte správce systému. Poznámk: Zdáte-li nesprávný kód, pk se z reproduktoru přístroje ozve pípnutí n displeji se objeví: Incorrect Security Code Cont. (pro Continue - pokrčování). Stiskněte tlčítko soft-tlčítko pod Cont. pro pokrčování. Po zdání správného bezpečnostního kódu stiskněte soft-tlčítko pod Done (Hotov). N displeji se zobrzí okno výběru funkcí SELECT FEATURE, kde se zobrzí první čtyři nstvitelné funkce. Pro zobrzení obrzovky dlších čtyř funkcí stiskněte tlčítko Next. Pro zobrzení předchozí obrzovky čtyř funkcí stiskněte tlčítko Prev. 3. Stiskněte soft-tlčítko pod funkcí npř. CPkUp (Cll Pickup) nebo SAC (Send All Clls) kterou chcete nstvit vybrnému tlčítku. Poznámk: Některé funkce, npř. Automtic Diling nebo Group Pging, vyždují zdání dlšího údje, npř. telefonní číslo, číslo pobočky, nebo kódu trunku. Seznm čísel kódů dostupných Vší pobočce Vám sdělí správce systému. Po zdání správného čísl nebo kódu stiskněte soft-tlčítko pod Done (Hotov). Poznámk: Chcete-li zobrzit celý název funkce, stiskněte soft-tlčítko pod Expl?. 4. Stiskněte progrmovtelné tlčítko, kterému chcete nstvit zvolenou funkci. Ozve-li se krátké pípnutí, pk dministrujete progrmovtelné tlčítko s funkcí, které není v seznmu funkcí dministrovtelných vlstní pobočkou, viz. tbulk n str. 22. Funkce, které nejsou v této tbulce lze progrmovt jen n systému, kontktujte správce systému. Je-li progrmovtelné tlčítko nstveno, n displeji se zobrzí: Button Progrmmed! Jděte n krok č. 5. Poznámk: Má-li tlčítko již nstvenou nějkou funkci, pk se n displeji objeví: N horním řádku: Název nstvené funkce N dolním řádku: Replce, Keep Delete Chcete-li funkci tlčítk změnit, stiskněte soft-tlčítko pod Replce nebo nechcete-li funkci tlčítk měnit stiskněte soft-tlčítko pod Keep. Chcete-li funkci zrušit, tj. necht tlčítko bez funkce, stiskněte soft-tlčítko pod Delete. 5. Po zobrzení displeje Button Progrmmed! pokrčujte: Pro pokrčování dministrce progrmovtelných tlčítek, stiskněte soft-tlčítko pod Cont (Continue pokrčovt) n druhém řádku displeje Button Progrmmed! Displej se vrátí do nbídky funkcí. Pro nstvení dlších tlčítek opkujte kroky č Pro ukončení dministrce progrmovtelných tlčítek návrt do provozního režimu stiskněte tlčítko Exit. Poznámk: N štítek, nlevo od progrmovtelného tlčítk zpište název funkce. 23

24 Send All Clls Máte-li nstvenou funkci Send All Clls, pk všechny hovory určené Vší pobočce přesměruje server DEFINITY n jinou svou pobočku. Poznámk: Používání této funkce je podmíněno nstvením funkce Coverge Pth v serveru DEFINITY pro Vší pobočku. Informujte se u správce všeho systému. Nstvení nebo zrušení funkce Send All Clls (přesměrování všech příchozích hovorů s vyjímkou prioritních volání) 1. Pomocí soft-tlčítk: V zvěšeném stvu stiskněte tlčítko Menu soft-tlčítko SAC. Progrmovtelným tlčítkem: V zvěšeném stvu stiskněte tlčítko funkce SAC. Kódem funkce SAC: Vyzvedněte volte kód funkce SAC. Kód si poznmenejte:1( ). Kód volte po vyzvednutí. [uslyšíte potvrzovcí tón] Whisper Pge K používání funkce Whisper Pge musí mít pobočk oprávnění, které se nstvuje při dministrci systému. Funkce umožňuje hovořit s pobočkou obszenou jiným hovorem, přičemž Vás slyší pouze uživtel této pobočky, nikoliv ten, kdo s ním hovoří. Doslovný překld funkce je šeptjící oznámení, jedná se o hovor s voljícím obszeným jiným hovorem niž by Vás jeho protějšek slyšel. Poznámk: Používáte-li náhlvní souprvu připojenou přes konektor mikrotelefonu dptér, pk pouze dptér typu M10L-8400 zručuje správnou funkci při ktivci této funkce. U jiných dptérů může dojít k tomu, že Vás uslyší i druhá strn volné pobočky. Dovolli jste se n pobočku obszenou jiným hovorem chcete ji něco oznámit: 1. Pomocí soft-tlčítk: Stiskněte tlčítko Menu soft-tlčítko pod funkcí Whisper Pge. Progrmovtelným tlčítkem: V zvěšeném stvu stiskněte tlčítko s nstvenou funkcí Whisper Pge. Kódem funkce Whisper Pge: Vyzvedněte volte kód funkce Whisper Pge. Kód si poznmenejte:1( ). Kód volte po vyzvednutí. Ob účstníci hovoru obszené pobočky uslyší pípnutí. Účstník n pobočce kterou voláte může stisknutí tlčítk Whisper Pge sestvit spojení s Vámi přičemž ten, se kterým dosud hovořil bude přidržen nebude slyšet nic z Vší konverzce. 2. Hovořte Poznámk: Pokud ktivujete funkci Whisper Pge v okmžiku, kdy je volná pobočk v zvěšeném stvu, pk se jedná o běžný hovor. Poznámk: Kterákoliv pobočk, která má dministrovné tlčítko Whisper Pge Off, může stisknutím tohoto tlčítk zblokovt tuto funkci pro svou pobočku. 24

25 Funkce zobrzené n displeji Poznámk: Displej přístroje lze nstvit, tk, byste dosáhli optimální čitelnosti údjů n něm v závislosti n osvětlení okolí. Dtum čs Nstvuje se n serveru DEFINITY centrálně všem pobočkám. Čs lze nstvit v 12 nebo 24 hodinovém režimu. Při chybném zobrzení volejte správce systému. Informce o volání Přístroj typu 6408D+ má 8 progrmovtelných tlčítek, kterým lze nstvit funkci obszení linky (Cll Appernce), přístroje typů 6416D+ 6416D+M mjí těchto tlčítek 16, přístroje typů 6424D+ 6424D+M jich mjí 24. Progrmovtelná tlčítk jsou v jednom (u typu 6408D+) nebo ve dvou (u typů 6416D+, 6416D+M, 6424D+ 6424D+M) sloupcích. Linky jsou oznčeny becedně: První tlčítko zhor v levém sloupci mjícím 8 tlčítek je link oznčená, poslední je oznčená h. První tlčítko zhor v prvém sloupci přístrojů 6416D+ 6416D+M mjícím 8 tlčítek je link oznčená i, poslední je oznčená p. První tlčítko zhor v prvém sloupci přístrojů 6424D+ 6424D+M mjícím 16 tlčítek je link oznčená i, poslední je oznčená x. První link se n displeji zobrzí jko, druhá link jko td. Voláte-li linku, zobrzí se její číslo poté je nhrzeno jménem volné stnice číslem linky. Když vám někdo volá, zobrzí se n displeji jméno link voljícího, jedná-li se o vnější volání, objeví se OUTSIDE CALL (VNEJSI VOLANI) nebo identifikce vnější linky (trunku). Displej zůstává v normálním (hovorovém stvu) dokud nektivujete jednu ze zobrzujících se funkcí soft-tlčítek. Po užití tkové funkce se vrátíte do hovorového stvu stisknutím tlčítk EXIT. Stopky Funkce Stopky vám umožní změřit uběhnutý čs. Tuto funkci můžete použít pro kontrolu délky hovoru nebo měření čsu stráveného při řešení určitého úkolu. Pro měření uběhnutého čsového úseku 1. Stiskněte tlčítko Menu pk stiskněte soft-tlčítko Timer, nebo není-li n všem přístroji soft-tlčítko Timer k dispozici, stiskněte progrmovtelné tlčítko Timer (je-li dministrováno). Od tohoto okmžiku se zčne měřit čs tto informce je zobrzen n displeji. 25

26 2. Pro zrušení měření čsu zobrzování n displeji stiskněte Menu znovu stiskněte soft-tlčítko Timer nebo, není-li n všem přístroji soft-tlčítko Timer k dispozici, stiskněte progrmovtelné tlčítko Timer (je-li dministrováno). Uběhnutý čs je zobrzen ještě si 3 sekundy potom zmizí. Telefonní seznm Funkce Telefonní seznm vám umožňuje vyhledt utomticky volit linku jiného účstník připojeného k vší ústředně nebo účstník n vnější lince pomocí písmen n číselnici všeho telefonního přístroje. Vyhledání jmén v telefonním seznmu 1. Stiskněte tlčítko Menu potom soft-tlčítko pod Dir (TelSz) nebo stiskněte progrmovtelné tlčítko Dir (TelSz), jsou-li n všem telefonu dministrovány. 2. Zdávejte písmen hledného jmén n číselnici všeho telefonu v pořdí: příjmení, tlčítko pro oddělení příjmení od jmén, jméno. Zdáte-li npř. pouze jedno písmeno, pk se zobrzí příjmení v seznmu, které je becedně první pod tímto písmenem. 3. Stiskněte tlčítko Next pro kždé následující jméno, které chcete zobrzit. 4. Pro vyhledání nového jmén stiskněte soft-tlčítko nebo progrmovtelné tlčítko Dir (TelSz) opkujte předcházející postup. 5. Pro ukončení vyhledávání v seznmu stiskněte tlčítko Exit Volání účstníkovi jehož jméno je zobrzeno n displeji 1. Zdvihněte mikrotelefon. 2. Je-li jméno zobrzeno, stiskněte progrmovtelné tlčítko Cll Disp (Sestv Spojení) Nemáte-li toto tlčítko dministrováno, stiskněte tlčítko Exit volte n číselnici všeho telefonu poždovnou linku mnuálně. Poznámk: Mikrotelefon nemusíte zdviht, stisknutím progrmovtelného tlčítk Cll Disp (Sestv Spojení), se utomticky zpne hlsitý provoz. Exit Pro opuštění zobrzovcího režimu (po použití soft-tlčítk nebo zobrzovcí funkce) použijte funkci Exit pro návrt do hovorového stvu. Poté můžete používt displej pro zobrzení čsu dt pro identifikci prezentce hovoru, volné nebo voljící stnice či volného nebo voljícího čísl. Tlčítko Exit je umístěno v druhé řdě kultých tlčítek pod displejem, druhé zlev. Pro opuštění zobrzovcího režimu displeje návrt do hovorového stvu: 1. Stiskněte tlčítko Exit. 26

27 Inspect Funkce displeje Inspect vám umožní zobrzit n displeji informce o příchozím volání, ztímco hovoříte s někým jiným nebo informce o přidrženém hovoru. Zjištění kdo volá nebo kdo je v Holdu, ztímco telefonujete 1. Stiskněte tlčítko Menu pk soft-tlčítko Inspt, nebo jestliže není n všem přístroji soft-tlčítko Inspt, stiskněte progrmovtelné tlčítko Inspect (je-li dministrovné). 2. Stiskněte tlčítko prezentce příchozího volání nebo hovoru přidrženého v Holdu. Informce se zobrzí n všem displeji, přičemž zůstáváte připojeni k součsnému hovoru. 3. Pro návrt k přidrženému hovoru stiskněte tlčítko Exit potom tlčítko prezentce přidrženého hovoru. Zobrzení uloženého čísl Funkce Zobrzení uloženého čísl vám umožní kontrolovt: 1) uložené číslo jko položku všeho seznmu; 2) číslo, které jste nposled volli prostřednictvím funkce Opkování volby čísl; 3) jméno funkce nprogrmovné n libovolném progrmovtelném tlčítku. Zobrzení čísl uloženého jko položk seznmu 1. Stiskněte tlčítko Menu pk soft-tlčítko BtnVu, nebo stiskněte progrmovtelné tlčítko View (Zobrzení). 2. Stiskněte progrmovtelné tlčítko Osobní seznm nebo Skupinový seznm nebo Systémový seznm nebo zdejte přístupový kód příslušného seznmu Zkrácené volby: Osobní seznm (Personl List)1 Skupinový seznm (Group List) 2 Systémový seznm (System List) 3 Rozšířený seznm (Enhnced List) 4 Poznámk: Správce systému vám podá informce, který z uvedených seznmů máte k dispozici. 3. Volte číslo položky seznmu (1, 2, 3,...). Uložené číslo je zobrzeno. 4. Zvěste. 5. Pro návrt do hovorového stvu stiskněte tlčítko Exit nebo zčněte krokem 2 pro zobrzení dlších uložených čísel. Pro zobrzení funkce uložené n progrmovtelném tlčítku nebo číslo, které jste nposled volili nebo číslo zkrácené volby nprogrmovné n progrmovtelném tlčítku 1. Stiskněte tlčítko Menu pk soft-tlčítko BtnVu, nebo stiskněte progrmovtelné tlčítko View (Zobrzení). 27

28 2. Stiskněte vybrné tlčítko. Poznámk: Pro zobrzení nposled volného čísl stiskněte Redil. Pro zobrzení čísl uloženého jednotlčítkové volby nebo funkce stiskněte poždovné progrmovtelné tlčítko nebo soft-tlčítko. Funkce nebo telefonní číslo přiřzené tlčítku je zobrzeno. 3. Pro návrt do hovorového stvu stiskněte tlčítko Exit nebo opkujte krok 2 pro zobrzení jiných uložených čísel nebo funkcí. Modul nlogové linky Digitální systémový telefon komunikuje s ústřednou protokolem 2B+D, což jsou 2 hovorové (brer) knály 1 dtový pro přenos signlizce. Přístroje typu 6416D+M nebo 6424D+M jsou vybveny rozhrním, ke kterému lze připojit modul, který z jednoho digitálního hovorového knálu vytvoří nlogovou linku přičemž druhý dále slouží pro komunikci systémového telefonu. Modul je optřen konektorem typu RJ12 lze k němu připojit nlogový telefon, fx nebo modem. Více informcí o modulu typu 100A je v dokumentci o modulu. POZOR! Anlogové rozhrní modulu není schváleno pro provoz v České republice. Funkčnost připojeného nlogového terminálu musí prověřit utorizovná osob. Instlce modulu POZOR! Instlci modulu smí provádět pouze utorizovná osob. Neodborná instlce může vést k poškození modulu systémového telefonu. N toto poškození se nevzthuje záruk. Modul se instluje do podstvce přístroje typu 6416D+M nebo 6424D+M. Poznámk: Systémový přístroj s instlovným modulem nelze použít pro zvěšení n stěnu. Modul 100A má konektor typu RJ12 pro připojení nlogové linky. Tento konektor je třeb zpřístupnit vyjmutím krytu v zdní části podstvce. Pohled n systémový přístroj zezdu 1. Umístění krytu 2. Vyjmutý kryt 28

29 Instlce Systémové telefony řdy 6408, mohou být umístěny n prcovním stole, nebo mohou být připevněny n stěnu. Použijte následující instrukce pro instlci těchto telefonů. N obrázku je dno digitálních telefonů řdy Dno telefonů typu 6408D+ 6416D+ nebo 6424D+ Dno telefonů typu 6416D+M nebo 6424D+M Postup při instlci 1. N měkké podložce, by nedošlo k odření předního pnelu, otočte přístroj dnem vzhůru. 2. Sundejte podstvec mírným ztlčením n horní zápdku u přístroje 6408D+, 6416D+, nebo 6424D+ nebo dvě zápdky u přístroje 6416D+M nebo 6424D+M (2) spodní zápdku u přístroje 6408D+, 6416D+, nebo 6424D+ nebo dvě zápdky u přístroje 6416D+M nebo 6424D+M (7). 3. Do konektoru typu RJ45, oznčeného LINE (3) zsuňte telefonní kbel vnitřní linky (pobočky) serveru DEFINITY. Telefon lze připojit pouze n 2-drátovou digitální pobočku serveru DEFINITY. Zpojené jsou pouze prostřední vodiče konektoru RJ Chcete-li připojit konzoli progrmovtelných tlčítek typu XM24, pk ji připojte telefonním kbelem ke konektoru typu RJ45, oznčeného XM24 (4). Konzoli lze připojit pouze k přístrojům typů 6416 nebo Konzole bude funkční pouze, bude-li nprogrmován n ústředně správcem systému. 5. Do knálku (1) umístěte telefonní kbely linky přípdně připojené konzole XM Do konektoru typu RJ11, oznčeného (6) zsuňte šňůru mikrotelefonu. Kbel upevněte do knálku nprvo od konektoru. 7. Pokud bude připojen rozšiřující modul nlogové linky, pk zstrčte kbel modulu do konektoru uprostřed dn přístroje 6416D+M nebo 6424D+M, odstrňte záslepku n zdní strně podstvce, modul nsďte do podstvce, propojte telefonním kbelem konektor RJ12 modulu s příslušnou telefonní zásuvkou ve zdi. Modul nelze instlovt do přístroje určeného k zvěšení n zeď. Modul bude funkční pouze, bude-li nprogrmován n ústředně správcem systému. 29

30 8. Chcete-li u typů 6416D+M nebo 6424D+M používt náhlvní souprvu, pk koncovku jejího kbelu zsuňte do konektoru typu RJ11, oznčeného sluchátky (5). 9. Nsďte podstvec. Pro umístění n stěnu instlci se přístroj instluje bez podstvce. Typy 6408D+, 6416D+, 6424D+ Typy 6416D+M, 6424D+M 10. Otočte přístroj do běžné prcovní polohy, dnem dolů. 11. Zsuňte volný konec šňůry mikrotelefonu do konektoru RJ11 mikrotelefonu položte jej do vidlice telefonu. Pro instlci n stěnu otočte držák mikrotelefonu podle obrázků. ž d.. Vysuňte držák mikrotelefonu b. Vyjměte držák mikrotelefonu c. Otočte držák o d. Zsuňte otočený držák 12. Připojte volný konec telefonního kbelu do příslušné telefonní zásuvky ve zdi. 13. Po cc 1 minutě zdvihněte mikrotelefon uslyšíte oznmovcí tón. Neslyšíte-li ho, zkontrolujte znovu všechn kbelová propojení. Bude-li propojení v pořádku oznmovcí tón nebude slyšet volejte správce systému. 30

31 Poznámk: Uvedeným postupem lze vyměňovt nebo instlovt - pouze typ přístroje, který je pro telefonní zásuvku ve zdi nprogrmován, typem se rozumí celé oznčení přístroje, npř. 6416D+ 6416D+M jsou rozdílné typy; - pouze přístroj s volitelnou výbvou (konzole XM24, modul 100A), pro kterou je uvedená link (pobočk) nprogrmován. V přípdě změny typu přístroje nebo jeho výbvy je nutná změn nstvení ústředny správcem systému. Vyjmutí zásuvky pro 5 krtiček popisu funkcí tlčítek přístroje Pro umístění krtiček do zásuvky, je třeb zásuvku vyjmout. 1. Uchopte přední držák zásuvky vysuňte ji ž n dorz. 2. Stiskněte zásuvku v jejím středu plcem. 3. Pokrčujte ve vysouvání zásuvky ž do jejího úplného vysunutí. Zpětné umístění zásuvky provádíme opčným postupem. Instlce popisujících krtiček progrmovtelných tlčítek Přímo u telefonu nebo v originální nglické příručce nleznete popisující krtičky, n které si poznmenejte telefonní čísl, linky nebo funkce, nstvené n příslušných progrmovtelných tlčítkách. 1. Vytiskněte nebo si npište čísl linek nebo kódy funkcí n krtičce tk, by odpovídly příslušným progrmovtelným tlčítkům. Vedle Tel # si poznmenejte číslo své linky. 2. Máte-li k dispozici sdu krtiček oddělených perforcí, popište si potřebné krtičky, ohněte je v místě, kde je potřebujete oddělit jemně je odtrhněte. 3. Umístěte krtičku n správné místo n telefon následujícím způsobem: - Průhledný kryt je upevněn zrážkmi v horní dolní části. Vyjměte jej tžením shor dovnitř uvolněním. - Uložte Popisující krtičku n místo přikryjte průhledným krytem tk, že jej mírně prohnete zsunete. Poznámk: Lze objednt náhrdní krtičky, to v blení po 25 nebo 100 kusech kusů pod kódem kusů pod kódem

32 Tóny jejich význm Vyzváněcí tóny Tón Popis 1 zzvonění Volání z vnitřní linky (pobočky) 2 zzvonění Volání z vnější linky nebo od spojovtelky 3 zzvonění Prioritní volání z vnitřní linky (pobočky) nebo utomtické zpětné volání ktivovné Vší pobočkou 1 krátké zzvonění Volání je-li ktivní služb přesměrování nebo převedení všech hovorů (funkce SAC) Upozorňující tóny Tóny, které slyšíte ve sluchátku nebo v reproduktoru ve vyzvednutém stvu. Tón obszeno zpětné zzvonění čekjícího hovoru ktivce / zrušení převedení hovoru oznmovcí tón chybový tón nebo překročení intervlu potvrzení před volbou obszení všech trunků vyzvánění Popis Nízký tón opkující se 60-krát z minutu indikující, že volné číslo je obszeno. Zpětný tón s krátkým signálem n konci, který indikuje, že volná stnice je obszen volná stnice dostává tón, že jí přichází dlší hovor. Slyšíte-li tento tón, můžete npř. ktivovt zpětné volání (Cll Bck). Tři krátké opkující se tóny potvrzující že ktivování nebo rušení funkce bylo přijto. Jeden krátký tón indikující, že vše volání bude převedeno n zstupující linku. Spojitý tón umožňující zhájení volby. Střídvý nízký vysoký tón indikující chybu při volbě, zkázný přístup k poždovné službě nebo zdání dlší číslice volby po uplynutí čsového intervlu (obvykle 10 sekund *) Tři krátké tóny n zčátku oznmovcího tónu indikují, že poždovná funkce byl potvrzen volb může zčít. Rychlý obszovcí tón opkující se 120 krát z minutu oznmující, že všechny vnější linky (trunky) jsou obszeny. Přerušovný tón opkující se 15 krát z minutu indikující, že n čísle které voláte vyzvání telefon. *) Dob může být změněn při dministrci systému, vyžádejte si informci o ktuálním nstvení od správce systému. 32
