1 6 PŘEDIZOLOVANÉ POTRUBÍ 6.1

2 OBSAH Potrubí pro rozvody topení, SDR Spojovací technika násuvná objímka, SDR REHAU kulové kohouty, SDR Potrubí pro rozvody vody, SDR 7, Spojovací technika násuvná objímka, SDR 7, REHAU kulové kohouty, SDR 7, Fusapex - elektrotvarovky cool pro rozvody studené vody, SDR REHAU opláštění tvarovek Příslušenství Stěnové průchodky Montážní nářadí k systému

3 6.1 POTRUBÍ PRO ROZVODY TOPENÍ, KOLENA DOMOVNÍCH PŘÍPOJEK A ROZBOČKY, SDR 11 Potrubí SDR 11 Vnější opláštění ve světle šedé barvě pro rozvody teplé vody Použití do max. 95 C a 6 bar, skládá se z: potrubí ze zesítěného polyethylenu (PE-Xa) dle DIN 16892/93 s oranžově zbarvenou protikyslíkovou bariérou (EVOH) dle DIN 4726, izolace z kontinuálně vyrobené, FCKW-neobsahující a flexibilní polyuretanové tvrdé pěny, vnější ochranný plášť z PE-LD. Balení potrubí v kotouči /91 32/91 40/91 50/ 63/126 75/162 90/162 1/ / / ,3 2,9 3,7 4,6 5,8 6,8 8,2,0 11,4 14,6 DUO potrubí, trubní řada 1, SDR 11 (vnější opláštění: světle šedé) Typ 2xd 2xs / 32+32/ 40+40/ / / ,3 2,9 3,7 4,6 5,8 D D Pohled A UNO UNO DUO Přívod nahoře / 32+32/ 40+40/ / /182 max. délka v kotouči [m] 2,8 m x 0,8 m 2,8 m x 1,2 m m balení v tyčích na vyžádání Kč/m 540,00 640,00 735,00 965, , , , , , ,00 Hmotnost kg/m 1,73 1,87 2,45 3,96 5,28 max. délka v kotouči [m] 2,8 m x 0,8 m 2,8 m x 1,2 m Kč/m 880, , , , ,00 - rozbočky SDR 11 pro rozvody tepla Použití do max. 95 C a 6 bar, skládá se z: potrubí ze zesítěného polyethylenu (PE-Xa) dle DIN 16892/92 s protikyslíkovou bariérou dle DIN Izolace z pentanové polyuretanové tvrdé pěny, neobsahující FCKW, vnější opláštění z černého PE-HD, úhel je vyroben ze zrcadlově svařených segmentů. Celková délka: 2,24 m Přesahy konce trubek: UNO: 0 mm DUO: 200/0 mm Pro přechod dvou potrubí UNO na jedno potrubí DUO, trubní řada 1, SDR 11 2 x UNO-potrubí D DUO-potrubí D / / / / /126 VL = přívod RL = zpátečka Hmotnost kg/m 1,20 1,34 1,84 1,97 2,60 4,11 1,56 6,37 7,22 11, PE-Xa trubka d s 25 2,3 32 2,9 40 3,7 50 4,6 63 5,8 Hmotnost kg/ks 2,00 5,40 5,80 7,00 17,00 Kč/m 9 0, ,00 200, ,00 800, UNO potrubí, trubní řada 1, SDR 11 (vnější opláštění: světle šedé) Typ d s

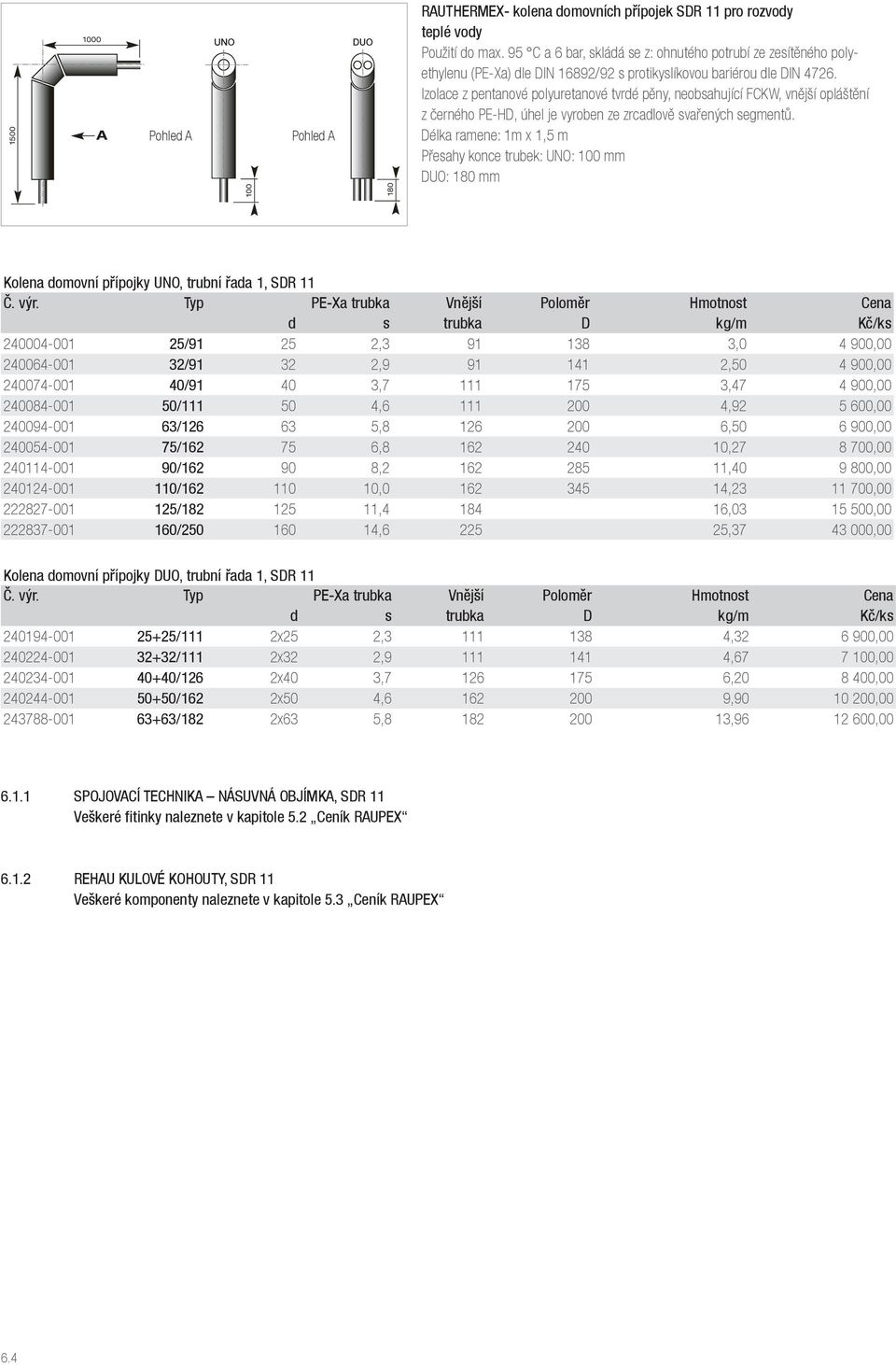

4 Pohled A Pohled A - kolena domovních přípojek SDR 11 pro rozvody teplé vody Použití do max. 95 C a 6 bar, skládá se z: ohnutého potrubí ze zesítěného polyethylenu (PE-Xa) dle DIN 16892/92 s protikyslíkovou bariérou dle DIN Izolace z pentanové polyuretanové tvrdé pěny, neobsahující FCKW, vnější opláštění z černého PE-HD, úhel je vyroben ze zrcadlově svařených segmentů. Délka ramene: 1m x 1,5 m Přesahy konce trubek: UNO: 0 mm DUO: 180 mm Kolena domovní přípojky UNO, trubní řada 1, SDR 11 Typ PE-Xa trubka d s / , / , / , / 50 4, / , / , / , /162 1, / , / ,6 Vnější trubka Poloměr D Hmotnost kg/m 3,0 2,50 3,47 4,92 6,50,27 11,40 14,23 16,03 25, , , , , , , , , , ,00 Kolena domovní přípojky DUO, trubní řada 1, SDR 11 Typ PE-Xa trubka d s / 2x25 2, / 2x32 2, /126 2x40 3, /162 2x50 4, /182 2x63 5,8 Vnější trubka Poloměr D Hmotnost kg/m 4,32 4,67 6,20 9,90, ,00 7 0, ,00 200, , SPOJOVACÍ TECHNIKA NÁSUVNÁ OBJÍMKA, SDR 11 Veškeré fitinky naleznete v kapitole 5.2 Ceník RAUPEX REHAU KULOVÉ KOHOUTY, SDR 11 Veškeré komponenty naleznete v kapitole 5.3 Ceník RAUPEX 6.4

5 6.2 POTRUBÍ PRO ROZVODY VODY, KOLENA DOMOVNÍCH PŘÍPOJEK, SDR 7,4 Potrubí SDR 7,4 Vnější opláštění v černém provedení pro rozvody vody. Použití do max. 95 C a bar, skládá se z: potrubí ze zesítěného polyethylenu (PE-Xa) dle DIN 16892/93 s oranžově zbarvenou protikyslíkovou bariérou (EVOH) dle DIN 4726, izolace z kontinuálně vyro-bené, FCKW-neobsahující a flexibilní polyuretanové tvrdé pěny, vnější ochranný plášť z PE-LD. Balení potrubí v kotouči. UNO potrubí, trubní řada 2, SDR 7,4 (vnější opláštění: černé) Typ Hmotnost max. délka v kotouči [m d s D kg/m 2,8 m x 1,2 m Kč/m / ,8 75 0, , / ,5 75 1, , / ,4 75 1, , / ,5 90 1, , / 50 6,9 1 2, , / , , ,00 DUO potrubí, trubní řada 2, SDR 7,4 (vnější opláštění: černé) Typ Hmotnost max. délka v kotouči [m d 1 s 1 d 2 s 2 D kg/m 2,8 m x 1,2 m Kč/m / ,5 20 2,8 90 1, , / 32 4,4 20 2,8 1 2, , / ,5 25 3, , , / ,9 32 4, , ,00 6.5

6 Pohled A - kolena domovních přípojek SDR 7,4 pro rozvody vody Použití do max. 95 C a bar, skládá se z: ohnutého potrubí ze zesítěného polyethylenu (PE-Xa) v mléčné barvě. Izolace z pentanové polyuretanové tvrdé pěny, neobsahující FCKW, vnější opláštění z černého PE-HD, úhel je vyroben ze zrcadlově svařených segmentů. Délka ramene: 1m x 1,5 m Přesahy konce trubek: UNO: 0 mm DUO: 180 mm Pohled A Kolena domovní přípojky UNO, trubní řada 2, SDR 7,4 Typ d / / / / / / Poloměr R (mm) Hmotnost kg/m 2,0 2,5 2,8 3,9 5,62 7,65 Kolena domovní přípojky DUO, trubní řada 2, SDR 7,4 Typ Poloměr d1 s1 d2 s2 D R (mm) / ,5 20 2, / 32 4,4 20 2, / ,5 25 3, / ,9 32 4, Kolena domovních přípojek s integrovaným kanálkem pro topný pásek proti zamrzání pouze na vyžádání Hmotnost kg/m 3,5 5 6,5 7,3 s 2,8 3,5 4,4 5,5 6,9 8, SPOJOVACÍ TECHNIKA NÁSUVNÁ OBJÍMKA, SDR 7,4 Veškeré fitinky naleznete v kapitole 5.7 Ceník RAUPEX REHAU KULOVÉ KOHOUTY, SDR 7,4 Veškeré komponenty naleznete v kapitole 5.8 Ceník RAUPEX FUSAPEX ELEKTROTVAROVKY Veškeré komponenty naleznete v kapitole 5.4 Ceník RAUPEX D mm Polymerové fitinky a násuvné objímky RAUTITAN PX z černého PVDF resp. PPSU nejsou schváleny pro použití v oblasti průmyslových rozvodů RAUPEX , , , , , , , , , ,00

7 6.3 COOL PRO ROZVODY CHLADÍCÍ VODY, SDR 11 Hliníková folie Protizámrzový pásek Topný kanálek Hliníková folie PE trubka PUR pěna PE - fólie PE-LD opláštění, vrapované cool - předizolované potrubí, trubní řada 1, SDR 11 (vnější opláštění: černé). Pro rozvody chladící vody do max. 30 C, skládá se z: potrubí PE 0 s integrovaným páskem na ochranu proti zamrzání max. délky 80 m/16 A, při zapnutí teplota 5 C, výkon W/m, od dimenze DN 50 je pásek na ochranu proti zamrzání v topném kanálku. Izolace z kontinuálně vyrobené, FCKW-neobsahující a flexibilní polyuretanové tvrdé pěny, vnější ochranný plášť z PE-LD. Balení potrubí v kotouči. Typ d d s D Hmotnost max. délka v kotouči [m] kg/m 2,8 m x 0,8 m 2,8 m x 1,2 m Kč/m *25/ , , , / , , , / ,7 93 2,2 1, , / ,6 93 2,2 1, , / , ,7 2, , *75/ , ,7 2, , *90/ , ,2 4, , *1/162 1, ,2 5, ,00 * Dimenze na vyžádání. PE trubka PUR pěna PE - fólie PE-LD opláštění, vrapované cool - předizolované potrubí, trubní řada 1, SDR 11 (vnější opláštění: černé) pro rozvody chladící vody do max. 30 C, potrubí PE 0 bez ochranného pásku proti zamrzání, izolace z kontinuálně vyrobené, FCKW-neobsahující a flexibilní polyuretanové tvrdé pěny, vnější ochranný plášť z PE-LD. Balení potrubí v kotouči. Typ d d s D Hmotnost max. délka v kotouči [m] kg/m 2,8 m x 0,8 m 2,8 m x 1,2 m Kč/m *25/ , , , / , , , / ,7 93 2,2 1, , / ,6 93 2,2 1, , / , ,7 2, , *75/ , ,7 2, , *90/ , ,2 4, , *1/162 1, ,2 5, ,00 * Dimenze na vyžádání. REHAU elektrotvarovky na svařování potrubí COOL PE 0 obdržíte na vyžádaní. Příslušenství Typ Spojka napájecí kabel / topný pásek A-H/K 650, Spojka topný pásek / topný pásek V-H/H 820, Ukončovací kus topný pásek EA-H 390, T-spojka topný pásek 2 450, Teplotní senzor-set , Teplotní senzor-set , Termostat UTR 15 včetně kabelového senzoru (3 m) 7 700, Teplotní čidlo k termostatu UTR ,00 6.7

8 6.4 REHAU OPLÁŠTĚNÍ TVAROVEK opláštění T-kus pro: - odbočky komplet se skládá z těchto komponentů: - PE-tvarovkový díl - smršťovací hadice - textilní páska - montážní návod K izolaci se smí používat jak standardní PU - pěna, tak REHAU PU - pěna. K vytvoření plnícího otvoru a odvzdušňovacího otvoru použijte vrtačku, vrták (viz. níže) a běžný 3 mm spirálový vrták. T-kus L H Hmotnost 1 / 2 / 3 (mm) (mm) kg/m malý 76/76/76 do , , velký 76/76/126 do , , opláštění spojka - sada pro: -spojky mezi a KMR potrubím -slepé konce potrubí komplet se skládá z těchto komponentů: - PE-tvarovkový díl, - smršťovací hadice - montážní návod K izolaci se smí používat jak standardní PU - pěna, tak REHAU PU -pěna (viz. níže). K vytvoření plnícího otvoru a odvzdušňovacího otvoru použijte vrtačku, Forstnerův vrták (viz. níže) a běžný 3 mm spirálový vrták. Spojka L Hmotnost 1 / 2 (mm) kg/m malá 76/ 76 do , , velká /142 do , ,00 opláštění spojka - sada spec. rozměr pro: -spojky mezi a KMR potrubím komplet se skládá z těchto komponentů: - PE-tvarovkový díl - smršťovací hadice - textilní páska - odvzdušňovací zátka - vč. PU - pěny - Pro izolaci spojení PU - pěnou Spojka Průměr opláštění 1 2 L Hmotnost (mm) kg/m spec. rozměr , , spec. rozměr , ,00 6.8

9 Ukončovací sada opláštění ukončovací sada pro: - slepé konce potrubí, komplet se skládá z těchto komponentů: - PE-tvarovkový díl - smršťovací hadice - montážní návod Izolaci provádíme izolační hadicí, skleněnou vatou nebo PU-pěnou. Pro izolování PU pěnou platí stejné podmínky jako u spojek. Průměr opláštění Hmotnost 1 2 kg/m až 126 3, ,00 - sada na opravu Sada se skládá z těchto komponentů: - 1 m opravné pásky o šířce 150 mm - 1,85 m Butyl-tmelu 50x3,5 mm - montážní návod ,00 GFK skořepiny koleno 90 Skládá se z: - 2ks skořepin, jedna se dvěmi odvzdušňovacími otvory - 20ks 6-ti hranných šroubů - 2ks mosazných ventilů s uzavíracím šroubem - pěna na vypěnění. Typ Průměr opláštění D1 (mm) D2 (mm) malá , střední , velká ,00 6.9

10 6.4.1 Příslušenství -PU-pěna k zaizolování: - T - kusů - spojek komplet se skládá z těchto komponentů: - nádoba s komponentem A - nádoba s komponentem B - šroubovací uzávěr pro aplikaci pěny - montážní návod Poznámka: Před použitím si prostudujte podrobně bezpečnostní listy a montážní návod. Tyto podklady jsou k dispozici na nebo www. rauthermex.de. Velikost Pro Hmotnost kg T- kus malý, 0,95 500, ,1 T-kus velký 2,30 850,00 Odvzdušňovací zátka 26 mm pro PU-pěnu z kanystru Balení Hmotnost kg ks 0,1 20,00 -teplotní páska ke stanovení předehřívací teploty Balení Hmotnost kg ks 0,05 90,00 Brusný pásek ke zdrsnění tvarovek Délka (m) Šířka (cm) Zrnitost Hmotnost kg P80 0,5 850,00 Forstnerův vrták k vyvrtání otvoru pro plnění pěny Průměr (mm) Délka (mm) Hmotnost kg ,1 650,00 6.

11 6.5 STĚNOVÉ PRŮCHODKY -stěnová těsnící příruba FA 80 Používá se jako těsnění průchodů přes betonové konstrukce a v pouzdře přes stěny při vzduté vodě, obsahuje těsnící gumu EDPM Shore 40 ± 5, přítlačné desky a šrouby z V2A, šroubový tuk a těsnící gumy dle KTW-doporučení, k bezpečnému utěsnění a dostatečné stabilizaci potrubí je doporučeno v průchodu navíc použít stěnovou těsnící přírubu FA 40. Šířka (B) ca. 90 mm vnější plášť D1 [mm] Točivý moment [nm] 5 5 Velikost klíče [mm] Vrtání odlité díry vnější průměr DA [mm] 125 ± ± ± ± ± ± ± ± , , , , , , , ,00 - stěnová těsnící příruba FA 40 Používá se jako těsnění průchodů přes betonové konstrukce a v pouzdře přes stěny při nevzduté vodě, obsahuje těsnící gumu EDPM Shore 40 ± 5, přítlačné desky a šrouby z V2A, šroubový tuk a těsnící gumy dle KTW-doporučení, k bezpečnému utěsnění a dostatečné stabilizaci potrubí je doporučeno v průchodu použít dvě stěnové těsnící příruby FA 40. Šířka (B) ca. 45 mm vnější plášť D1 [mm] Točivý moment [nm] 5 5 Velikost klíče [mm] Vrtání odlité díry vnější průměr DA [mm] 125 ± ± ± ± ± ± ± ± , , , , , , , ,

12 -pouzdro Pro použití se stěnovou těsnící přírubou FA 40 a FA 80 z PE-HD se silně zdrsněným povrchem k bezpečnému utěsnění vůči stěně nebo betonu, pažící trubka může být zabetonovaná společně s držákem bednění Označení ID AD Délka [mm] [mm] [mm] pouzdro , pouzdro , pouzdro , pouzdro ,00 Držák bednění k zafixování pouzdra v bednění Barva: žlutá Označení ID AD deska Hloubka Jedn. cena [mm] [mm] [mm] držák bednění , držák bednění , držák bednění , držák bednění ,00 Epoxidová pryskyřice - sada Skládá se z dvousložkové epoxidové pryskyřice, která má povolení pro styk s pitnou vodou dle KTW-doporučení k uzavření betonu nebo stěnových konstrukcí. Sada obsahuje štětec (délka ca. 40 cm) a latexové rukavice (pár). Montážní návod je přiložen v balení. Před použitím si prostudujte podrobně bezpečnostní listy, jsou k dispozici na nebo Obsah Jedn. cena ,1 Kg 2 550,

13 Smršťovací koncovka Násuvná koncovka -smršťovací koncovka k zakrytí potrubí v mokrých prostorech. Materiál: smršťovací PE-X s lepidlem, součástí je i teplotní pásek. - násuvná koncovka K zakrytí konců trubek v suchých místnostech, skládá se z PR-HD Trubka Smršťovací koncovka Násuvná koncovka UNO 20/ , ,00 25/ , ,00 25/ , ,00 32/ , ,00 32/ , ,00 40/ , ,00 50/ , ,00 63/ , ,00 75/ , ,00 90/ , ,00 1/ , ,00 125/ , ,00 160/ ,00 DUO 25+20/ , , / , , / , , / , , / , , / , , / , , / , , / , ,00 Stěnová průchodka těsnost do 3 m vodního sloupce -stěnová průchodka použití při průchodu potrubí přes stěnu, ve spojení s maltou. Průchodka z profilovaného neoprenu pro průměry:: D (mm) Da (mm) , , , , , , , ,00 6.

14 6.6 MONTÁŽNÍ NÁŘADÍ K SYSTÉMU FUSAPEX - sada nářadí pro montáž elektrotvarovek FUSAPEX Obsahuje: - svářečka monomatic ( ) - univerzální držák spojek mm ( ) - Tangit - čistící prostředek na PE ( ) - Tangit - čistící utěrka ( ) - Ruční škrabka 64mm ( ) - Univerzální škrabka na trubky ( ) Přístroj na řezání trubek a okrajová páska nejsou v sadě obsaženy. Označení Dodání Balení Fusapex - sada na vyžádání 1 Ks ,00 Svářečka monomatic Přístroj pro automatické svařování elektrotvarovek. Připojení na napětí 230V Označení Balení Svářečka monomatic 1 Ks ,00 Univerzální držák spojek mm Pro fixaci spojení elektrotvarovek o rozměrech mm při svařování. Udržuje spoje, redukce, tvarovky 45 a 90 a fitinky v požadované poloze. Obsah balení: - 2 napínací elementy d=0mm s redukcí na mm - Základní držáky - T-adaptér - Lepidlo - Transportní kufřík Označení Balení Univerzální držák spojek 1 Ks ,
