1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: 4. Frézování TÉMA 4.2 ZÁKLADNÍ DRUHY FRÉZEK A JEJICH OBSLUHA Obor: Mechanik seřizovač Ročník: I. Zpracoval(a): Jiří Žalmánek Střední odborná škola Josefa Sousedíka Vsetín, 2010

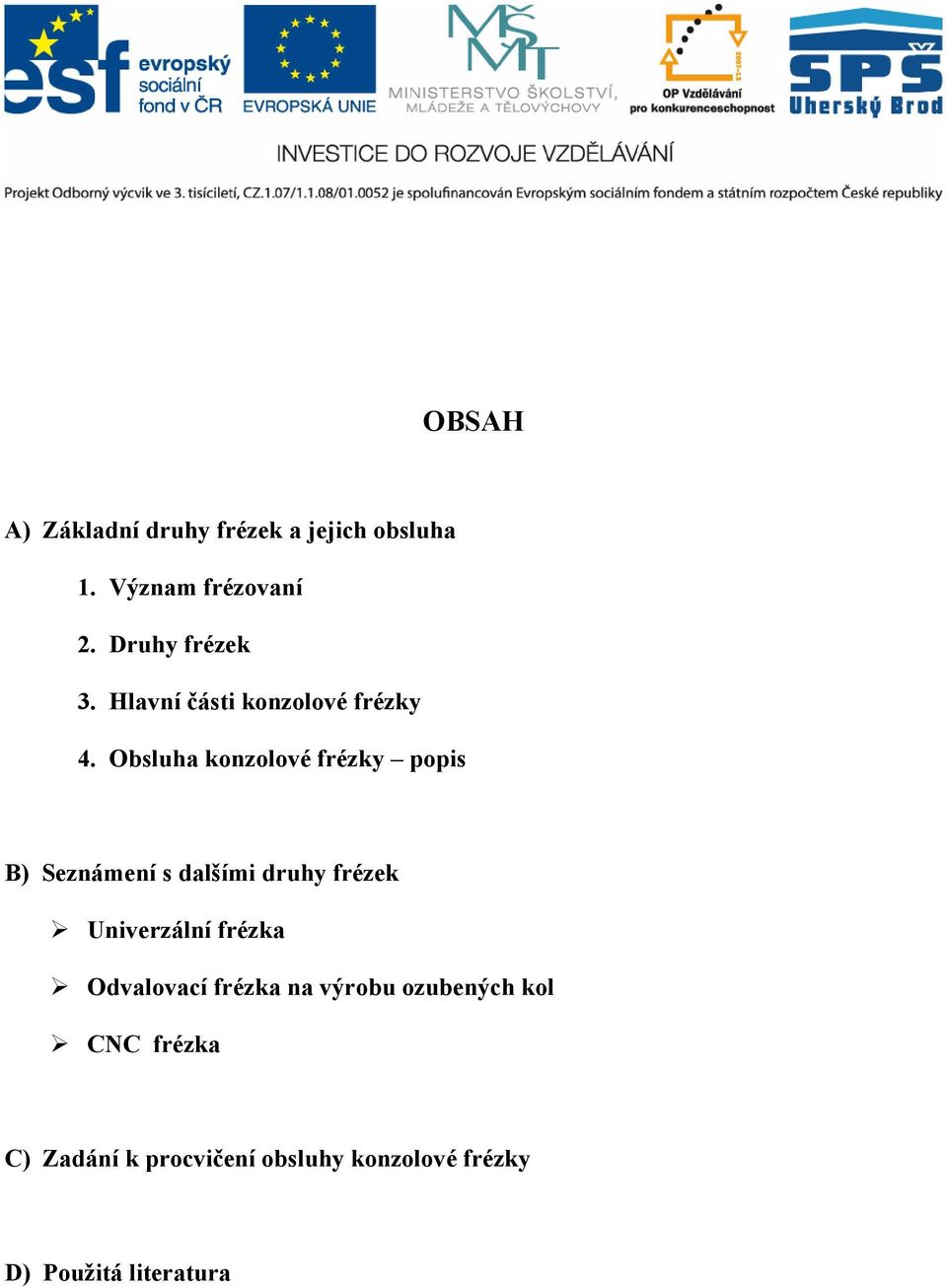

2 OBSAH A) Základní druhy frézek a jejich obsluha 1. Význam frézovaní 2. Druhy frézek 3. Hlavní části konzolové frézky 4. Obsluha konzolové frézky popis B) Seznámení s dalšími druhy frézek Univerzální frézka Odvalovací frézka na výrobu ozubených kol CNC frézka C) Zadání k procvičení obsluhy konzolové frézky D) Použitá literatura

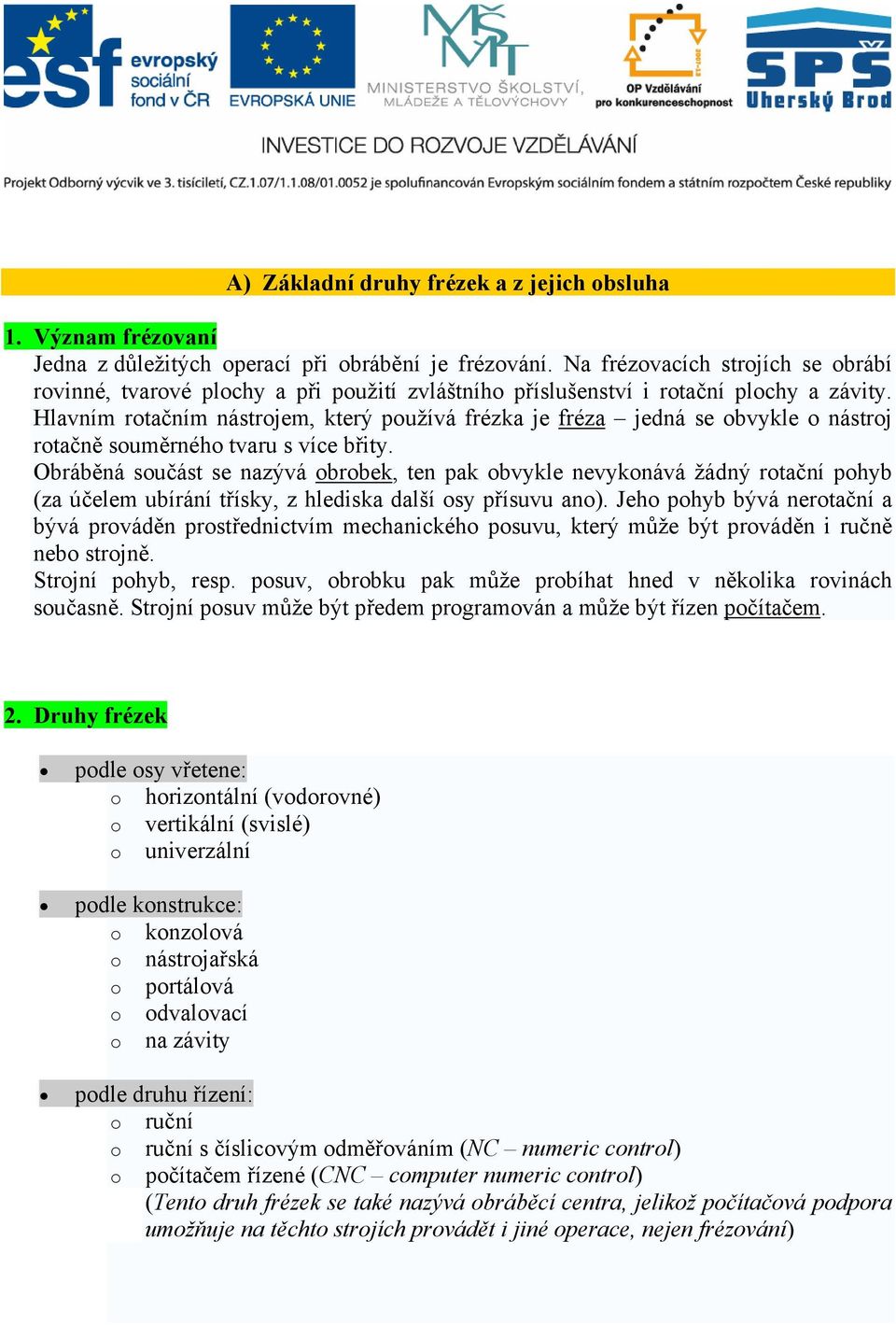

3 A) Základní druhy frézek a z jejich obsluha 1. Význam frézovaní Jedna z důležitých operací při obrábění je frézování. Na frézovacích strojích se obrábí rovinné, tvarové plochy a při použití zvláštního příslušenství i rotační plochy a závity. Hlavním rotačním nástrojem, který používá frézka je fréza jedná se obvykle o nástroj rotačně souměrného tvaru s více břity. Obráběná součást se nazývá obrobek, ten pak obvykle nevykonává žádný rotační pohyb (za účelem ubírání třísky, z hlediska další osy přísuvu ano). Jeho pohyb bývá nerotační a bývá prováděn prostřednictvím mechanického posuvu, který může být prováděn i ručně nebo strojně. Strojní pohyb, resp. posuv, obrobku pak může probíhat hned v několika rovinách současně. Strojní posuv může být předem programován a může být řízen počítačem. 2. Druhy frézek podle osy vřetene: o horizontální (vodorovné) o vertikální (svislé) o univerzální podle konstrukce: o konzolová o nástrojařská o portálová o odvalovací o na závity podle druhu řízení: o ruční o ruční s číslicovým odměřováním (NC numeric control) o počítačem řízené (CNC computer numeric control) (Tento druh frézek se také nazývá obráběcí centra, jelikož počítačová podpora umožňuje na těchto strojích provádět i jiné operace, nejen frézování)

4 3. Hlavní části konzolové frézky Stojan a tělo frézky slouží pro uložení asynchronního elektromotoru, převodovky a el. instalace, základna je dutá pro uložení chladicí kapaliny Frézovací hlava, odborně vřeteník slouží pro uložení vřetene, možnost natočení Konzola nese křížový stůl a posuvové skříně Stojan Frézovací hlava Frézka vodorovná (horizontální) Konzola Frézka svislá (vertikální)

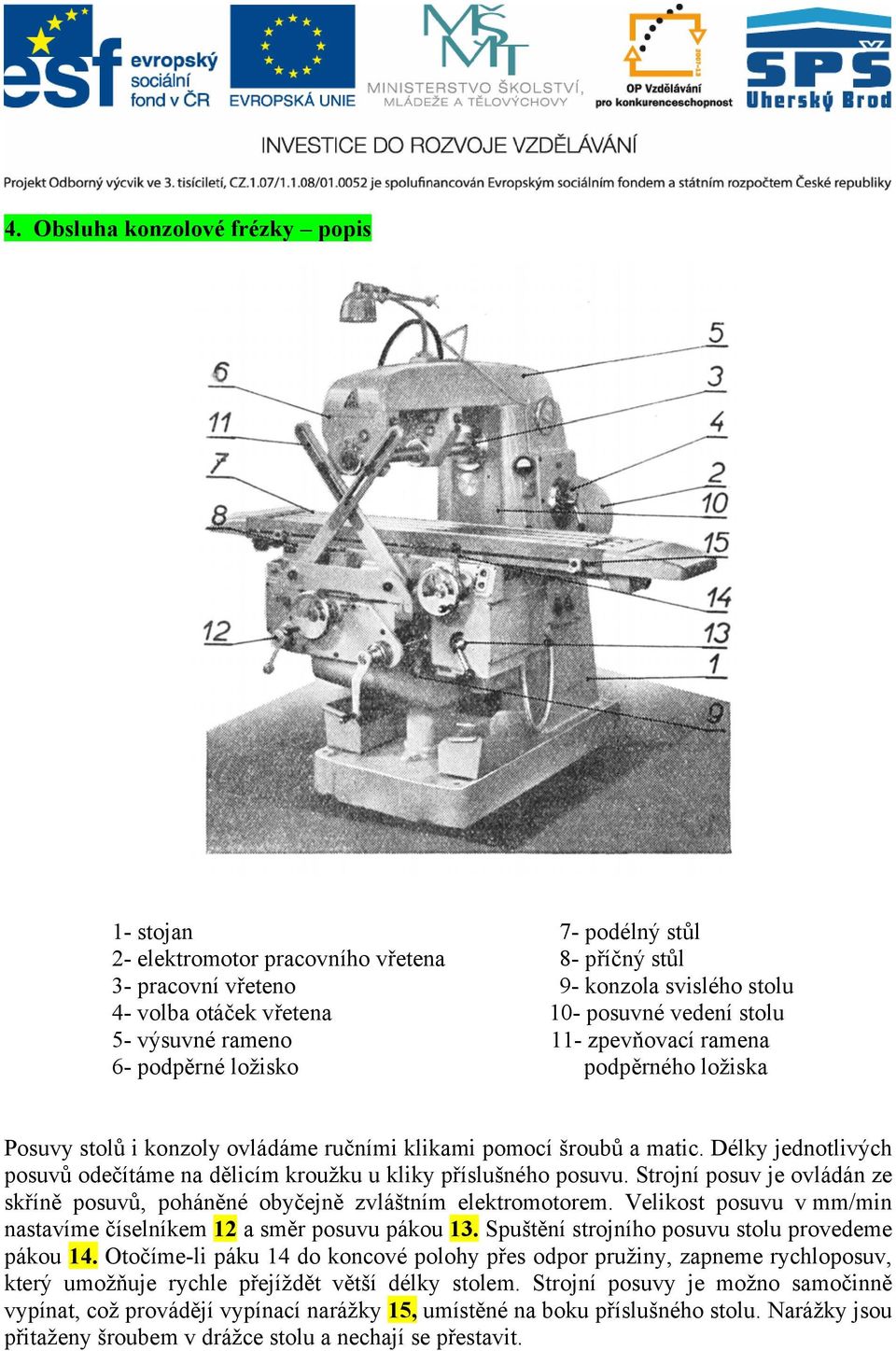

5 4. Obsluha konzolové frézky popis 1- stojan 7- podélný stůl 2- elektromotor pracovního vřetena 8- příčný stůl 3- pracovní vřeteno 9- konzola svislého stolu 4- volba otáček vřetena 10- posuvné vedení stolu 5- výsuvné rameno 11- zpevňovací ramena 6- podpěrné ložisko podpěrného ložiska Posuvy stolů i konzoly ovládáme ručními klikami pomocí šroubů a matic. Délky jednotlivých posuvů odečítáme na dělicím kroužku u kliky příslušného posuvu. Strojní posuv je ovládán ze skříně posuvů, poháněné obyčejně zvláštním elektromotorem. Velikost posuvu v mm/min nastavíme číselníkem 12 a směr posuvu pákou 13. Spuštění strojního posuvu stolu provedeme pákou 14. Otočíme-li páku 14 do koncové polohy přes odpor pružiny, zapneme rychloposuv, který umožňuje rychle přejíždět větší délky stolem. Strojní posuvy je možno samočinně vypínat, což provádějí vypínací narážky 15, umístěné na boku příslušného stolu. Narážky jsou přitaženy šroubem v drážce stolu a nechají se přestavit.

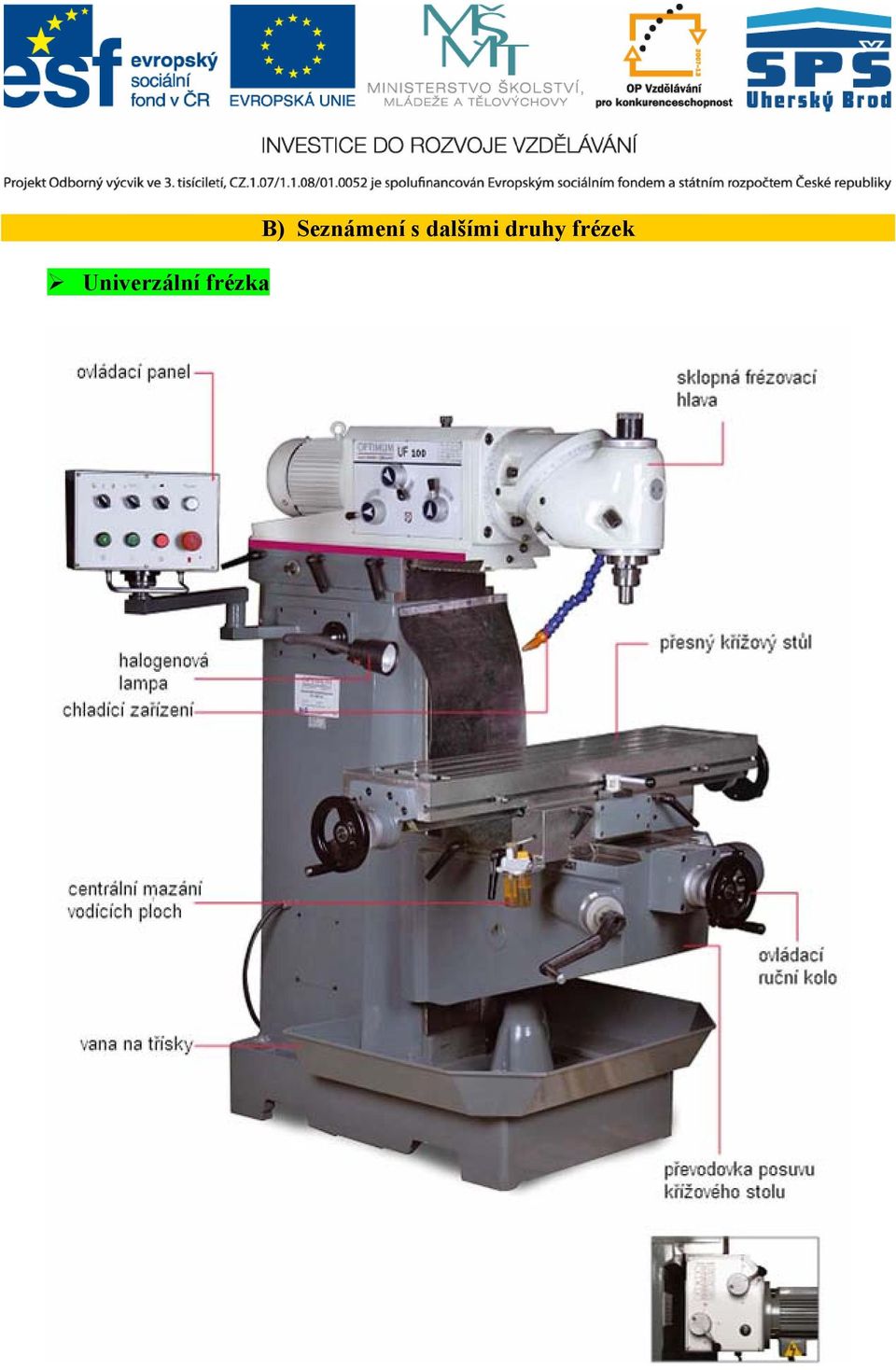

6 Univerzální frézka B) Seznámení s dalšími druhy frézek

7 Univerzální frézka

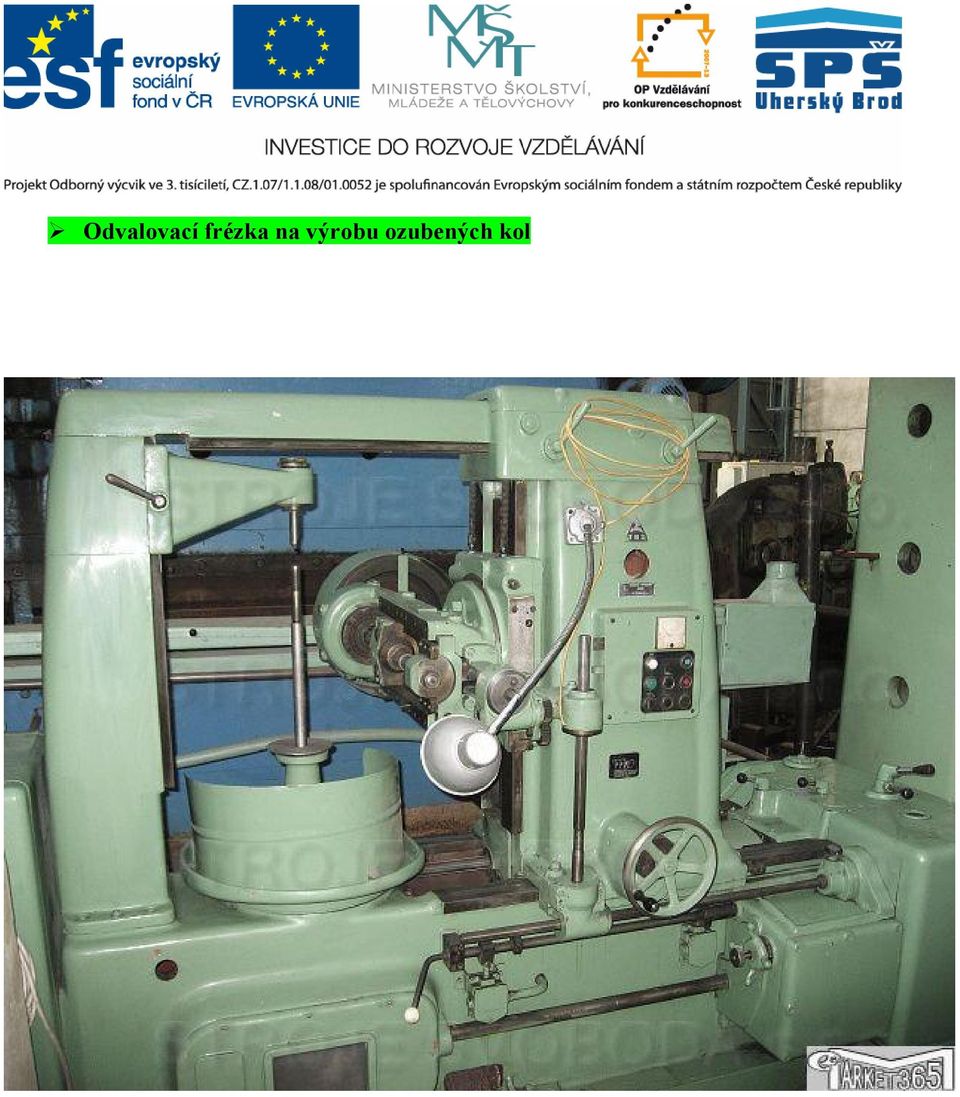

8 Odvalovací frézka na výrobu ozubených kol

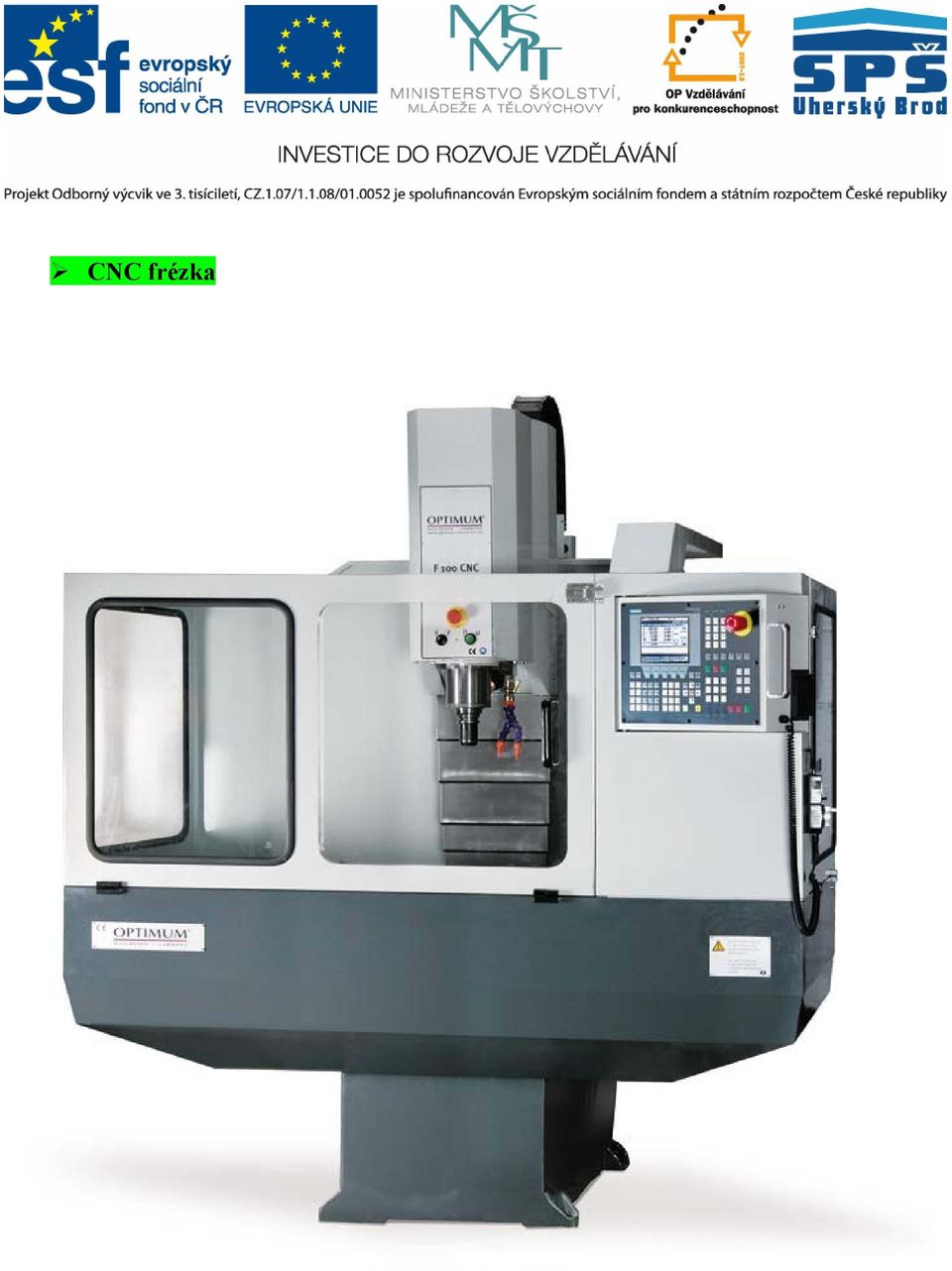

9 CNC frézka

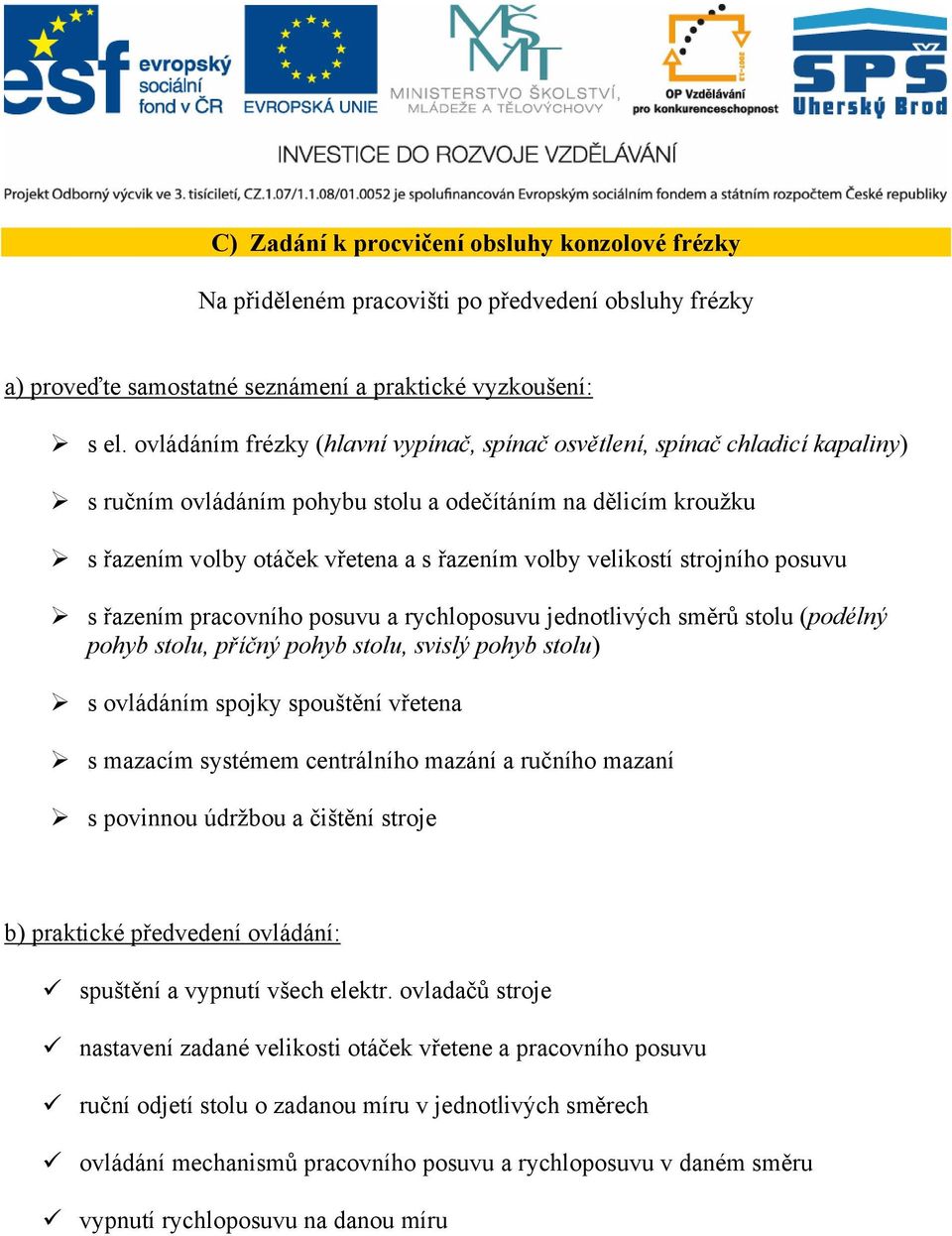

10 C) Zadání k procvičení obsluhy konzolové frézky Na přiděleném pracovišti po předvedení obsluhy frézky a) proveďte samostatné seznámení a praktické vyzkoušení: s el. ovládáním frézky (hlavní vypínač, spínač osvětlení, spínač chladicí kapaliny) s ručním ovládáním pohybu stolu a odečítáním na dělicím kroužku s řazením volby otáček vřetena a s řazením volby velikostí strojního posuvu s řazením pracovního posuvu a rychloposuvu jednotlivých směrů stolu (podélný pohyb stolu, příčný pohyb stolu, svislý pohyb stolu) s ovládáním spojky spouštění vřetena s mazacím systémem centrálního mazání a ručního mazaní s povinnou údržbou a čištění stroje b) praktické předvedení ovládání: spuštění a vypnutí všech elektr. ovladačů stroje nastavení zadané velikosti otáček vřetene a pracovního posuvu ruční odjetí stolu o zadanou míru v jednotlivých směrech ovládání mechanismů pracovního posuvu a rychloposuvu v daném směru vypnutí rychloposuvu na danou míru

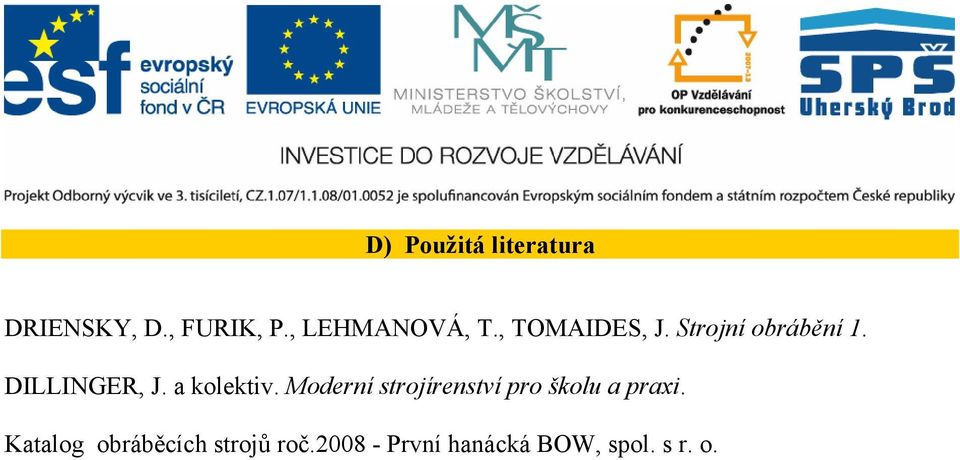

11 D) Použitá literatura DRIENSKY, D., FURIK, P., LEHMANOVÁ, T., TOMAIDES, J. Strojní obrábění 1. DILLINGER, J. a kolektiv. Moderní strojírenství pro školu a praxi. Katalog obráběcích strojů roč První hanácká BOW, spol. s r. o.
