1 drylin pro posuvné stoly drylin Zcela samomazné Indikátory pozice Ruční kolečka ve více provedeních Ruční aretace Úhlové převodovky 1203

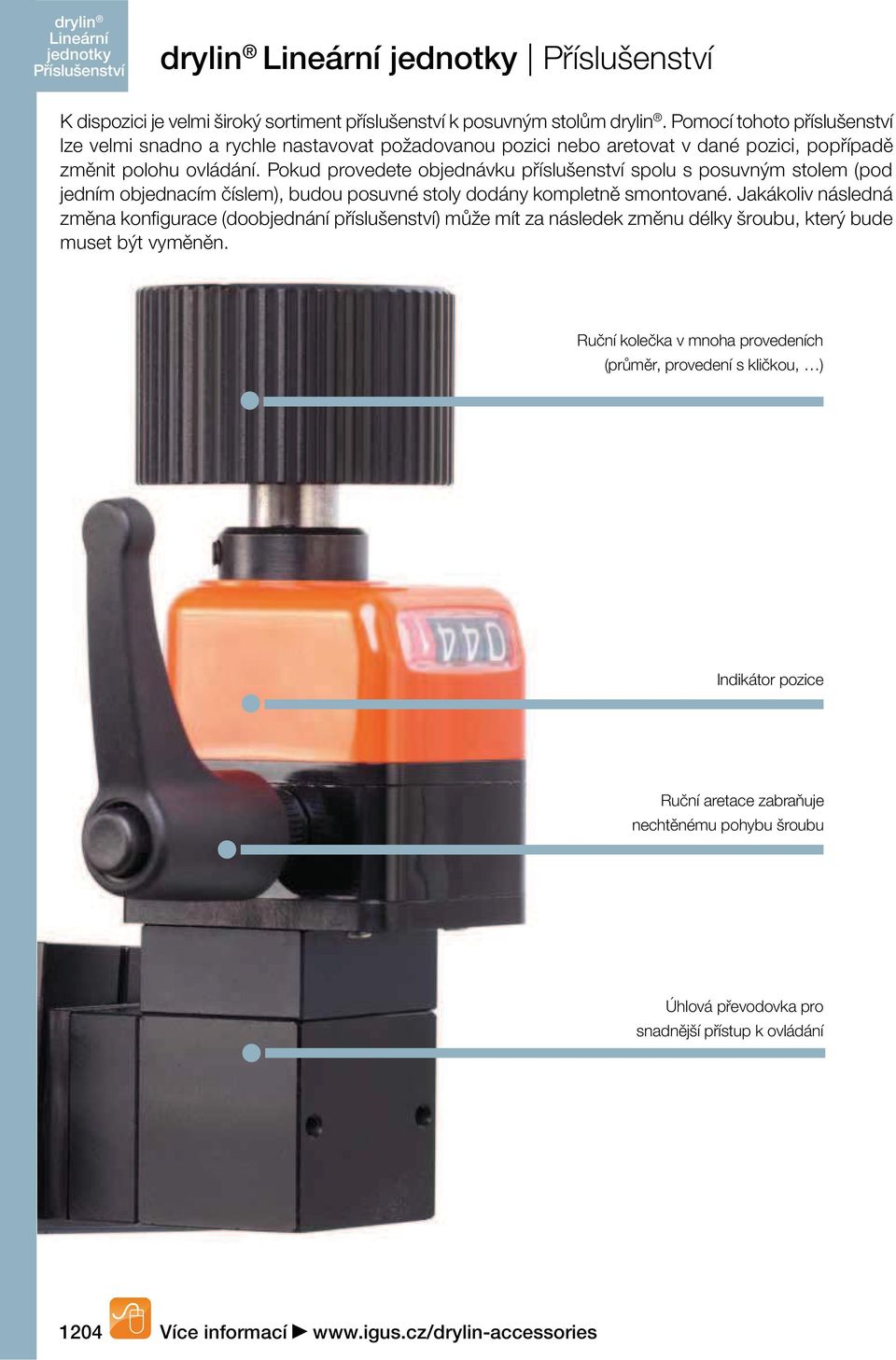

2 drylin drylin K dispozici je velmi široký sortiment příslušenství k posuvným stolům drylin. Pomocí tohoto příslušenství lze velmi snadno a rychle nastavovat požadovanou pozici nebo aretovat v dané pozici, popřípadě změnit polohu ovládání. Pokud provedete objednávku příslušenství spolu s posuvným stolem (pod jedním objednacím číslem), budou posuvné stoly dodány kompletně smontované. Jakákoliv následná změna konfigurace (doobjednání příslušenství) může mít za následek změnu délky šroubu, který bude muset být vyměněn. Ruční kolečka v mnoha provedeních (průměr, provedení s kličkou, ) Indikátor pozice Ruční aretace zabraňuje nechtěnému pohybu šroubu Úhlová převodovka pro snadnější přístup k ovládání 1204 Více informací

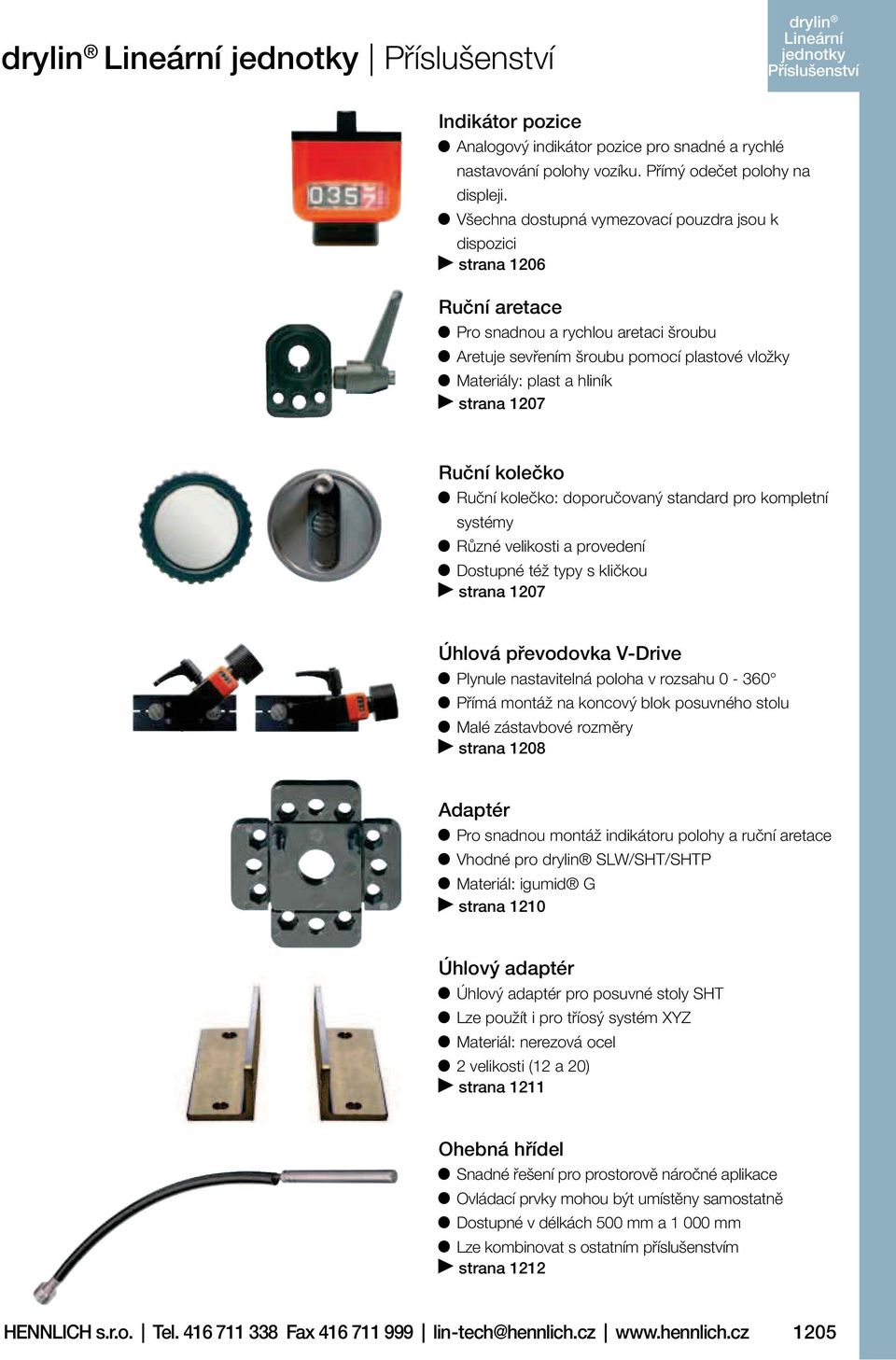

3 drylin drylin Indikátor pozice Analogový indikátor pozice pro snadné a rychlé nastavování polohy vozíku. Přímý odečet polohy na displeji. Všechna dostupná vymezovací pouzdra jsou k dispozici strana 1206 Ruční aretace Pro snadnou a rychlou aretaci šroubu Aretuje sevřením šroubu pomocí plastové vložky Materiály: plast a hliník strana 1207 Ruční kolečko Ruční kolečko: doporučovaný standard pro kompletní systémy Různé velikosti a provedení Dostupné též typy s kličkou strana 1207 Úhlová převodovka V-Drive Plynule nastavitelná poloha v rozsahu Přímá montáž na koncový blok posuvného stolu Malé zástavbové rozměry strana 1208 Adaptér Pro snadnou montáž indikátoru polohy a ruční aretace Vhodné pro drylin SLW/SHT/SHTP Materiál: igumid G strana 1210 Úhlový adaptér Úhlový adaptér pro posuvné stoly SHT Lze použít i pro tříosý systém XYZ Materiál: nerezová ocel 2 velikosti (12 a 20) strana 1211 Ohebná hřídel Snadné řešení pro prostorově náročné aplikace Ovládací prvky mohou být umístěny samostatně Dostupné v délkách 500 mm a mm Lze kombinovat s ostatním příslušenstvím strana 1212 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

4 drylin drylin Indikátor pozice Chcete-li snížit prostoje na minimum a provádět úpravy rychle a přesně, pak je indikátor pozice tím pravým řešením pro Vás. Indikátory pozice jsou dodávány přímo ze skladu ve výrobním závodě a jsou dostupné téměř pro všechny posuvné stoly a stoupání šroubů. Lze též objednat různé montážní pozice, polohu displeje nebo směr odečtu. Objednací klíč SHT-P3-A-2-DX-O Plastový indikátor pozice s číselníkem pro snadné a rychlé nastavení a přímé čtení pozice 4-ciferný displej (červená číslice zobrazuje desetiny) Lze kombinovat s ruční aretací a ručním kolečkem Dodávka vč. redukčního pouzdra Barva O = Oranžová (Standard) Směr otáčení DX = po směru hodinových ručiček SX = proti směru hodinových ručiček Stoupání Poloha displeje Velikost Typ Montážní pozice Poloha displeje A* B (volitelný) * pro vertikální montážní polohu: Standardní displej otočit o 180 Stoupání Pro vodící šroub Stav displeje po 1 otáčce Typ 1,25 M8 x 1,25 001,25 P1 1,5 TR8x1,5 001,5 P1 2 TR 10 x 2 002,0 P3 3 TR 10 x 3; TR 12 x 3 003,0 P3 4 TR 18 x 4; TR 14 x 4 004,0 P3 5 TR 24 x 5 005,0 P3 TR26x5 005,0 P6 6 TR30x6 006,0 P x ,0 P3 15 8x15 015,0 P x ,0 P x ,0 P3 Převod je závislý na stoupání pohybového šroubu ,5 P6 P1 P3 SHTC-40 SLW-0630 všechny ostatní SHTC-50 SHTP posuvné stoly 1206 Výpočet životnosti, CAD soubory a další online nástroje

5 drylin drylin Ruční aretace posuvné stoly s trapézovým závitem jsou samosvorné. Mnoho aplikací však vyžaduje přídavnou ochranu proti nechtěnému otočení šroubu a tím i nechtěnému pohybu vozíku. Aretuje sevřením šroubu pomocí plastové vložky Montáž přes adaptér nebo přímo na koncový blok Materiály: plast a hliník Barva: černá Objednací číslo SHT-HK-12 SHT-HK-16 SHT-HK-20 SHT-HK-30 Šroub Rozměry (B x H x T) 32 x 46 x x 46 x x 46 x x 46 x 15 Ruční kolečko K dispozici je velmi široký výběr ručních koleček tak, aby co nejvíce vyhověly nejrůznějším požadavkům. Lze vybírat z různých průměrů až do ø125 mm a v provedení bez kličky nebo s kličkou (pevnou nebo sklopnou). Pokud si nevyberete z naší nabídky, kontaktujte, prosím, naše specialisty a ti se pokusí najít jiné vhodné řešení. Objednací klíč SHT-HR OG Standardní s kličkou (volitelné) Ruční kolečko: doporučovaný standard pro kompletní systémy Dostupné též typy s kličkou Jiné velikosti a typy na vyžádání d D L OG FG UG SG* Klička (volitelné) OG = bez kličky FG = pevná klička UG = sklopná klička SG = bezpečnostní klička Délka Vnější průměr D Vnitřní průměr d Ruční kolečko Standardní d D L OG FG UG SG* * Po puštění se klička automaticky vrátí ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

6 drylin drylin Úhlová převodovka V-Drive Nová úhlová převodovka V-drive pro posuvné stoly drylin se vyznačuje vysokou flexibilitou montáže, šetří místo a činí systém více ergonomický. Nabízíme produktovou řadu úhlových převodovek s možností libovolného nastavení montážní pozice. Úhlové převodovky V-drive lze kombinovat i s ostatním příslušenstvím. Pro pohon pomocí motorů lze dodat úhlové převodovky V-drive s hladkým výstupním hřídelem nebo s drážkou pro těsné pero. Úhlové převodovky jsou též velmi vhodné pro použití v portálovém systému. Tedy, pokud jedna hřídel spojuje více posuvných stolů. V-drives WT-3 Objednací klíč WT-3100 * Úhlová převodovka s ručním kolečkem (HR), indikátorem pozice (PA) a ruční aretací (HK) Plynule nastavitelná poloha v rozsahu Vhodné pro ruční i motorický pohon Max. kroutící moment 3 Nm Montáž a nastavení polohy pomocí šroubů Výstupní hřídel Ø12h7 Lze kombinovat s posuvnými stoly drylin řady SHT/SHTC (velikost 12 a 20) a SLW (velikost 1040, 1080, 1660 a 2080) SHT-30 na dotaz Lze kombinovat s ručním kolečkem, indikátorem pozice a ruční aretací strana 1206 Možnosti: 00 bez ničeho 10 HR* 20 PA* 30 PA-HR* 40 HK* 50 HK-HR* 60 HK-PA* 70 HK-PA-HR* Pro posuvný stůl: 0: SHT-/SHTC-12 1: SHT-/SHTC-20 2: SHT-30 5: SLW-1040/ : SLW : SLW-2080 Typ úhlové převodovky 1: WT1 3: WT3 4: WT4 V-drive d1 b3 L2 sg AW b2 360 b4 AW b1 Objednací číslo l* AW b1 b2 b3 b4 L2 d1 sg WT : M4 WT : M4 * převodový poměr ze skladu ve výrobním závodě 1208 Výpočet životnosti, CAD soubory a další online nástroje

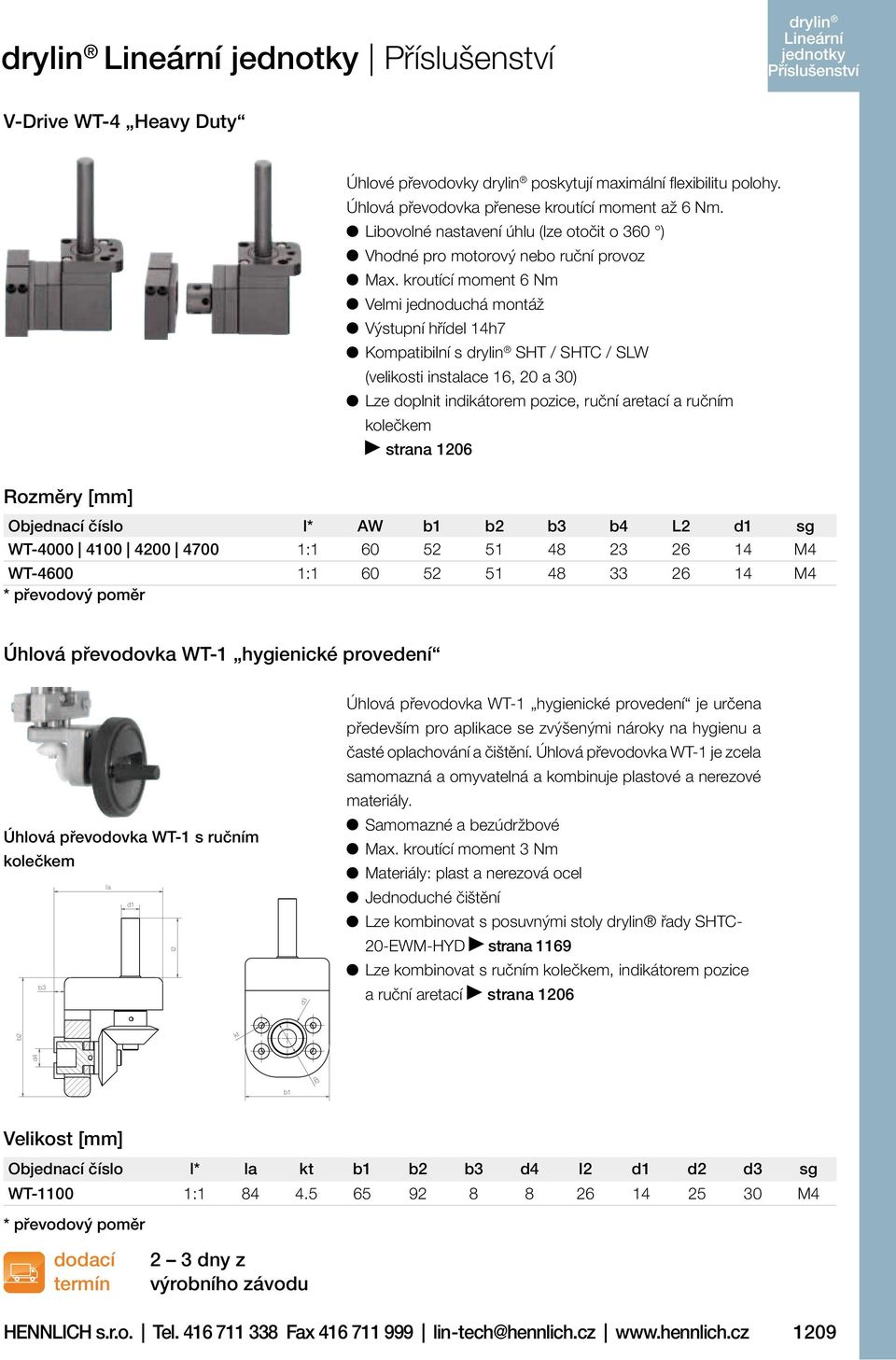

7 d2 drylin drylin V-Drive WT-4 Heavy Duty Úhlové převodovky drylin poskytují maximální flexibilitu polohy. Úhlová převodovka přenese kroutící moment až 6 Nm. Libovolné nastavení úhlu (lze otočit o 360 ) Vhodné pro motorový nebo ruční provoz Max. kroutící moment 6 Nm Velmi jednoduchá montáž Výstupní hřídel 14h7 Kompatibilní s drylin SHT / SHTC / SLW (velikosti instalace 16, 20 a 30) Lze doplnit indikátorem pozice, ruční aretací a ručním kolečkem strana 1206 Objednací číslo l* AW b1 b2 b3 b4 L2 d1 sg WT : M4 WT : M4 * převodový poměr Úhlová převodovka WT-1 hygienické provedení Úhlová převodovka WT-1 s ručním kolečkem la d1 b3 l2 d3 Úhlová převodovka WT-1 hygienické provedení je určena především pro aplikace se zvýšenými nároky na hygienu a časté oplachování a čištění. Úhlová převodovka WT-1 je zcela samomazná a omyvatelná a kombinuje plastové a nerezové materiály. Samomazné a bezúdržbové Max. kroutící moment 3 Nm Materiály: plast a nerezová ocel Jednoduché čištění Lze kombinovat s posuvnými stoly drylin řady SHTC- 20-EWM-HYD strana 1169 Lze kombinovat s ručním kolečkem, indikátorem pozice a ruční aretací strana 1206 b2 kt d4 b1 Velikost [mm] Objednací číslo l* la kt b1 b2 b3 d4 I2 d1 d2 d3 sg WT : M4 * převodový poměr 2 3 dny z výrobního závodu HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

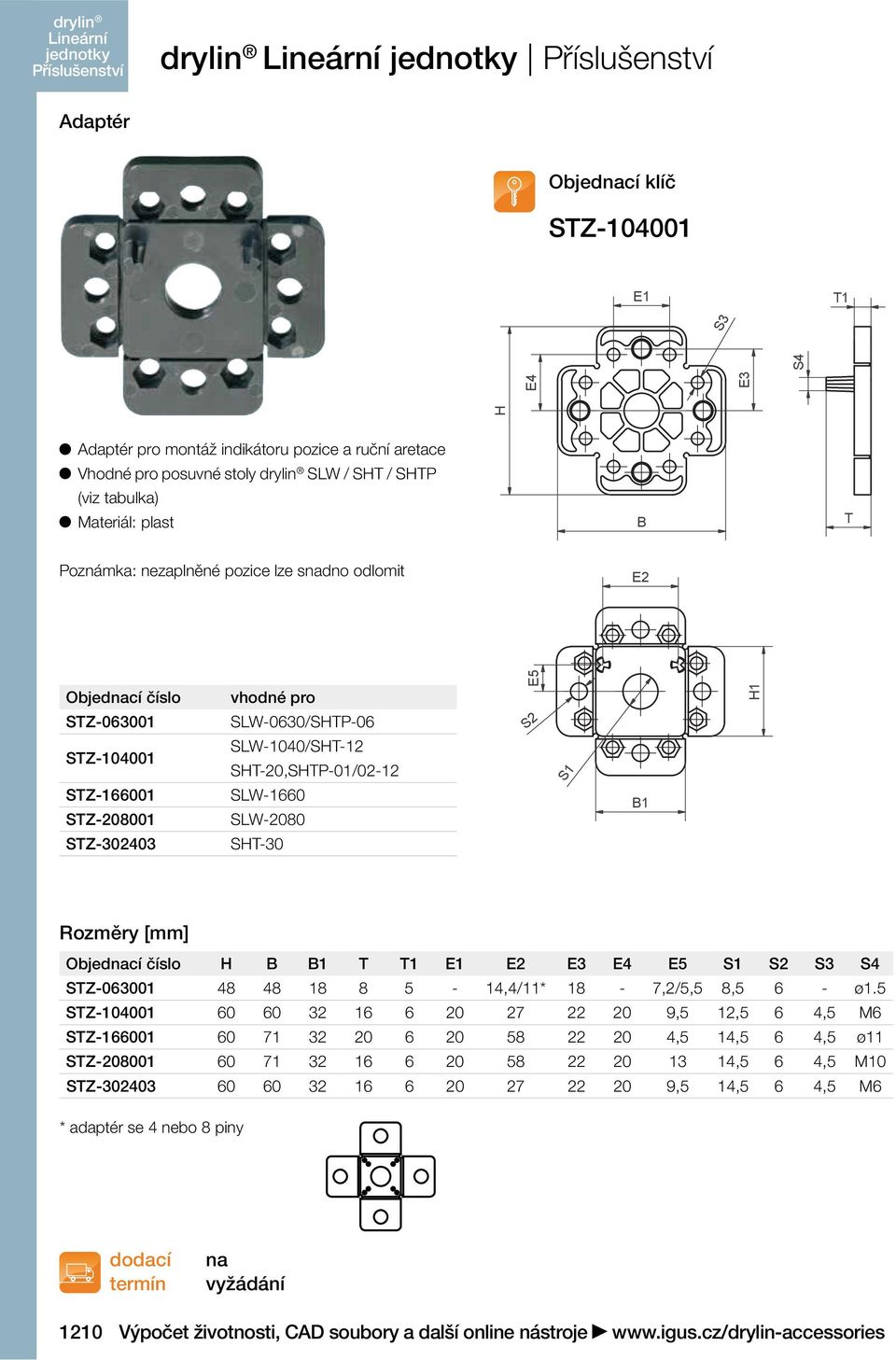

8 H1 E5 H E4 E3 S4 drylin drylin Adaptér Objednací klíč STZ E1 T1 S3 Adaptér pro montáž indikátoru pozice a ruční aretace Vhodné pro posuvné stoly drylin SLW / SHT / SHTP (viz tabulka) Materiál: plast B T S Poznámka: nezaplněné pozice lze snadno odlomit E2 Objednací číslo STZ STZ STZ STZ STZ vhodné pro SLW-0630/SHTP-06 SLW-1040/SHT-12 SHT-20,SHTP-01/02-12 SLW-1660 SLW-2080 SHT-30 S2 S1 B1 Objednací číslo H B B1 T T1 E1 E2 E3 E4 E5 S1 S2 S3 S4 STZ ,4/11* 18-7,2/5,5 8,5 6 - ø1.5 STZ ,5 12,5 6 4,5 M6 STZ ,5 14,5 6 4,5 ø11 STZ ,5 6 4,5 M10 STZ ,5 14,5 6 4,5 M6 * adaptér se 4 nebo 8 piny na vyžádání 1210 Výpočet životnosti, CAD soubory a další online nástroje

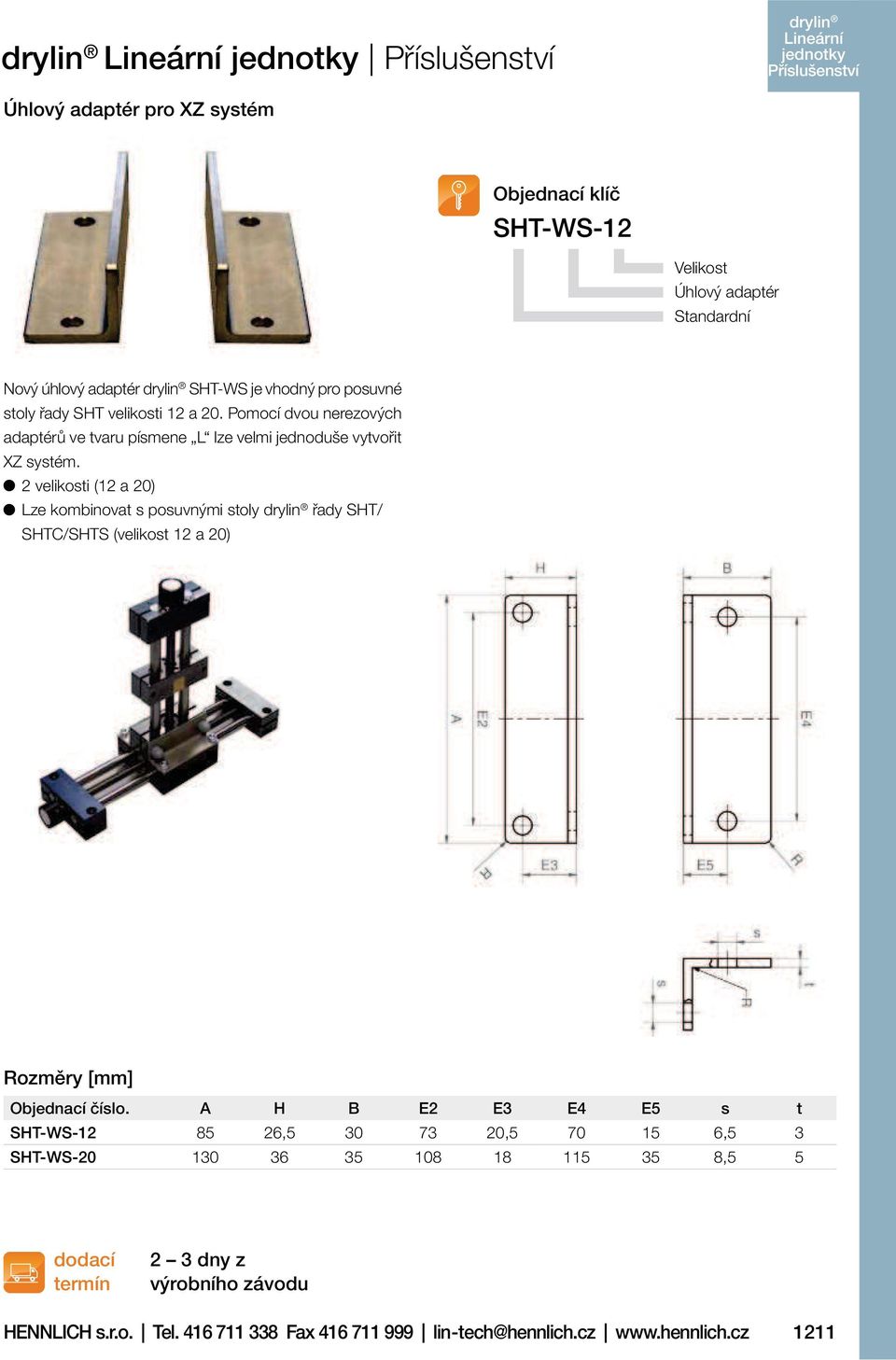

9 drylin drylin Úhlový adaptér pro XZ systém Objednací klíč SHT-WS-12 Velikost Úhlový adaptér Standardní Nový úhlový adaptér drylin SHT-WS je vhodný pro posuvné stoly řady SHT velikosti 12 a 20. Pomocí dvou nerezových adaptérů ve tvaru písmene L lze velmi jednoduše vytvořit XZ systém. 2 velikosti (12 a 20) Lze kombinovat s posuvnými stoly drylin řady SHT/ SHTC/SHTS (velikost 12 a 20) Objednací číslo. A H B E2 E3 E4 E5 s t SHT-WS , , ,5 3 SHT-WS , dny z výrobního závodu HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz

10 drylin drylin Ohebná hřídel Ideální doplněk k posuvným stolům drylin. Ohebná hřídel umožňuje umístění ručního kolečka nezávisle na montážní poloze posuvného stolu. Vzdálenost 500 mm a posun o 85? Žádný problém! 2 délky (500 a mm) Pro výstupní hřídele 10 mm, 12 mm a 14 mm Snadná montáž Úspora prostoru Lze kombinovat s koncovými bloky strana 1114 Lze kombinovat s ručním kolečkem, indikátorem pozice a ruční aretací strana 1206 Příklad použití ohebné hřídele s koncovým blokem l1 sg l ges. d3 d1 d2 E1 d4 l2 Objednací číslo d1 d2 d3 d4 sg E1 l1 l2 l ges. T max min. poloměr ohybu max. [Nm] FS Z12X120-AA 14H7 12h M ,8 70 FS Z12X120-AA 14H7 12h M , dny z výrobního závodu 1212 Výpočet životnosti, CAD soubory a další online nástroje
