1 BLUMOTION pro dvířka Nová stránka perfektního pohybu

2 Nová stránka zavírání měkce a tiše BLUMOTION přináší Vašim zákazníkům den co den požitek z dovírání dvířek u jejich nábytku měkce a tiše. Fascinující dodatečná hodnota, která stanovila nové dimenze již u výsuvů TANDEM- a TANDEMBOX. Nyní se BLUMOTION prezentuje z nového hlediska na straně závěsu. Díky montáži na straně závěsu se BLUMOTION dá nyní ještě rychleji integrovat do skříněk s dvířky kdykoli, beze změny nastavení a zpracování závěsu, a pro téměř každou konstrukční situaci. Ovšem i v oblasti kvality pohybu udává BLUMOTION nový tón. Díky pozici na straně závěsu se systém spouští brzy, a zajišťuje tak perfektní pohyb během celého procesu zavírání. Vy i Vaši zákazníci budete nadšeni.

3 Obsah Adaptivní systém 4 5 Design 6 7 Využití BLUMOTION 8 9 Možnosti aplikace Jak objednávat BLUMOTION v přehledu 18 Značka Blum 19

4 Adaptivní systém řízení perfektního pohybu Dokonce i důrazně, prudce přibouchnutá dvířka... se jemně přibrzdí a... a zavřou se měkce a tiše. Neobvyklý komfort díky vysoké přizpůsobivosti. Za to zodpovídá inteligentní technika adaptivního systému BLUMOTION. Reaguje automaticky na rozhodující faktory jako velikost, hmotnost a rychlost zavírání dvířek, a pohyb dvířek odpovídajícím způsobem přibržďuje. Výsledek představuje stále perfektní pohyb při dovírání. Měkce a tiše.

5 Pohled za kulisy adaptivního systému BLUMOTION: Tlumící prvek se při tlaku příslušným způsobem rozpíná a reguluje tudíž rychlost protékání média. BLUMOTION se tak au tomaticky přizpůsobí dané velikosti i hmotnosti dvířek, stejně jako rychlosti jejich dovírání. Měkce a tiše díky adaptivnímu způsobu fungování. Integrovaná pojistka proti přetížení chrání systém BLUMO- TION před poškozením z důvodu nesprávné a neodborné obsluhy. BLUMOTION tak vydrží po celou dobu živostnosti nábytku a skýtá tudíž záruku stálé spokojenosti zákazníků. Tlumící prvek Tak působí adaptivní systém Nízká rychlost dovírání: Tlumící prvek se rozpíná málo. Médium může protékat bez odporu, účinek BLUMOTION je řízen a upravován přes průtokový kanálek, a zůstává v tomto případě slabý. Vysoká rychlost dovírání: Tlumící prvek se rozpíná, a médium se může přes zůžené průtokové kanálky pohybovat jen pomalu. Výsledkem je silnější účinek BLUMOTION. Příliš vysoká rychlost dovírání: Do hry vstupuje pojistka proti přetížení. Nadměrný tlak se odbourává prostřednictvím přídavného průtokového kanálku, a BLUMOTION i závěsy jsou tudíž chráněny před poškozením.

6 CLIP top s BLUMOTION promyšlená funkčnost ze své nejhezčí stránky

7 BLUMOTION vyhovuje vysokým standardům vůči designu, zahrnujícím rovněž naše závěsy. CLIP top a BLUMOTION 973A spolu ideálním způsobem ladí a tvoří stylový a technicky vysoce vyspělý celek. Tato zdařilá kombinace činí z každého zavírání emocionální zážitek.

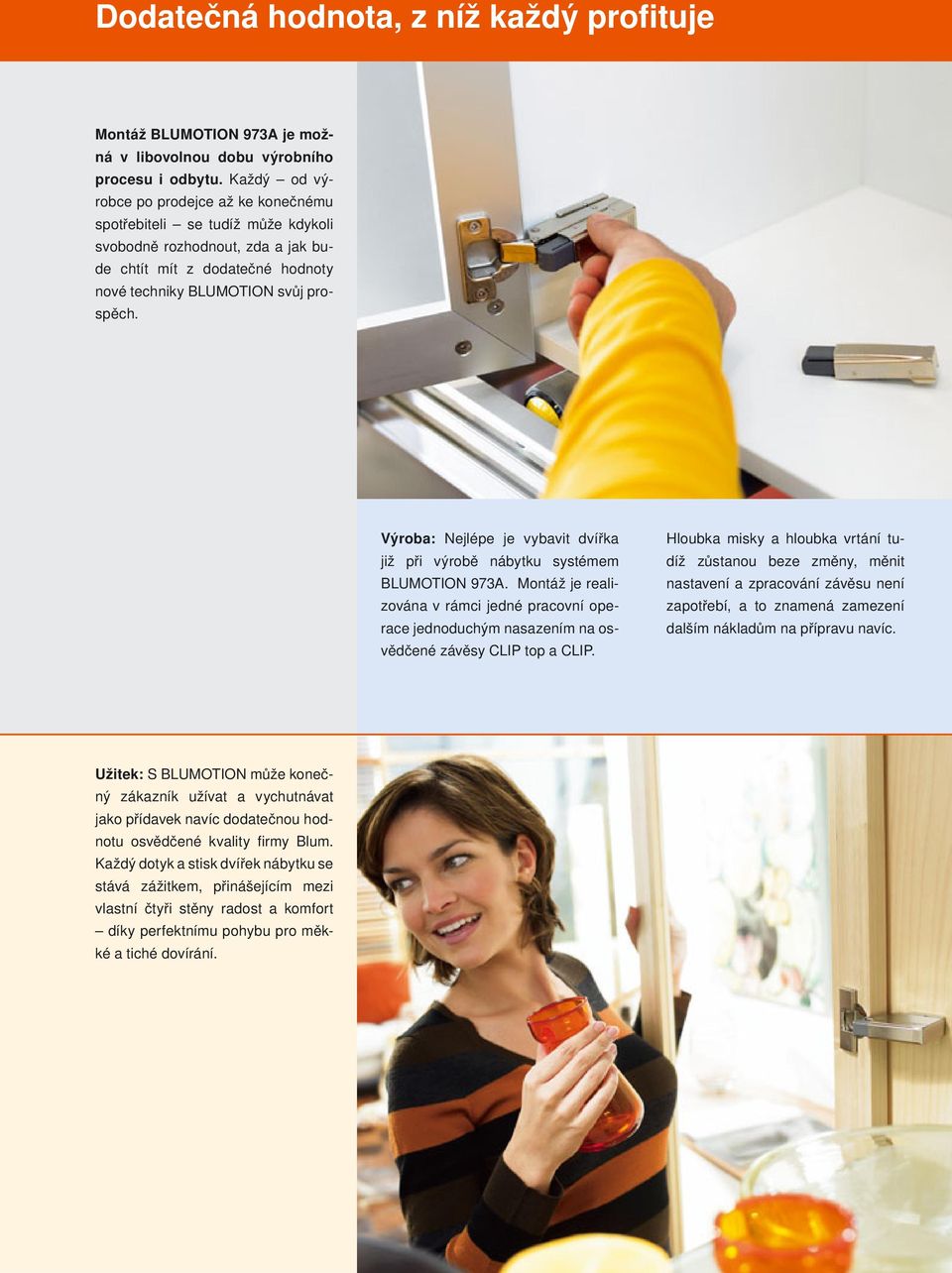

8 Dodatečná hodnota, z níž každý profituje Montáž BLUMOTION 973A je možná v libovolnou dobu výrobního procesu i odbytu. Každý od výrobce po prodejce až ke konečnému spotřebiteli se tudíž může kdykoli svobodně rozhodnout, zda a jak bude chtít mít z dodatečné hodnoty nové techniky BLUMOTION svůj prospěch. Výroba: Nejlépe je vybavit dvířka již při výrobě nábytku systémem BLUMOTION 973A. Montáž je realizována v rámci jedné pracovní operace jednoduchým nasazením na osvědčené závěsy CLIP top a CLIP. Hloubka misky a hloubka vrtání tudíž zůstanou beze změny, měnit nastavení a zpracování závěsu není zapotřebí, a to znamená zamezení dalším nákladům na přípravu navíc. Užitek: S BLUMOTION může konečný zákazník užívat a vychutnávat jako přídavek navíc dodatečnou hodnotu os vědčené kvality fi rmy Blum. Každý dotyk a stisk dvířek nábytku se stává zážitkem, přinášejícím mezi vlastní čtyři stěny radost a komfort díky perfektnímu pohybu pro měkké a tiché dovírání.

9 Prodej: I když jste při výrobě nábytku systém BLUMOTION ještě neaplikovali, při prodeji na něj ještě není nikdy pozdě. Díky snadné a jednoduché montáži BLUMOTION 973A můžete své zákazníky při poradenském a prodejním rozhovoru překvapit a nadchnout: praktickým předvedením perfektního pohybu. Zážitek, kterého se zákazník již nebude chtít vzdát. Montáž: Zákazník se může pro perfektní pohyb rozhodnout ještě i ve chvíli, kdy už má nábytek postaven doma. BLUMOTION 973A prostě nasaďte, a již se můžete radovat z perfektního pohybu, dokonce i u vlastních dvířek u skříňky.

10 Kvalita pohybu pro všechny konstrukční situace Zda v kuchyni, hale, koupelně, obývacím pokoji nebo ložnici BLUMOTION je doma všude. Dovírání dvířek nábytku měkce a tiše se tudíž stává zážitkem pro celou rodinu. A perfektní pohyb dodává kvalitu a komfort do všech oblastí života. BLUMOTION 973A pro závěsy CLIP top a CLIP

11 BLUMOTION 973A BLUMOTION 973A je vhodný téměř pro každou konstrukční situaci a dá se použít pro každý typ raménka přímé, zahnuté nebo velmi zahnuté. Funkce CLIP u závěsu zůstává neomezená rovněž v případě montáže BLUMOTION.

12 BLUMOTION 973A k nasazení BLUMOTION 973A BLUMOTION 973A představuje v kombinaci se závěsy CLIP a CLIP top ideální řešení pro perfektní pohyb dvířek. Montáž i demontáž proběhnou obratem ruky. Jednoduše nasaďte na raménko závěsu Funkce CLIP zůstává zachována i v případě instalovaného BLUMOTION Po demontáži bez nářadí jsou možná nastavení na závěsu Pro perfektní pohyb by při normální velikosti dvířek měl být každý závěs vybaven BLUMOTION 973A. U menších, lehčích dvířek počet příslušným způsobem snižte. BLUMOTION 973A Pro závěsy pro naložené dveře CLIP top 107 CLIP top 120 CLIP top 120 speciál CLIP top silné dveře CLIP top 95 alurámečky CLIP top 120 alurámečky CLIP A0500 BLUMOTION 973A Pro závěsy pro polonaložené dveře CLIP top 107 CLIP top 120 CLIP top silné dveře CLIP top 95 alurámečky CLIP top 120 alurámečky CLIP A0600 BLUMOTION 973A Pro závěsy pro vložené dveře CLIP top 107 CLIP top silné dveře CLIP top 95 alurámečky CLIP A0700

13 BLUMOTION 973A Pro závěsy s velkým úhlem otevření a zvláštním raménkem CLIP top 170 naložený CLIP top 170 polonaložený CLIP top 155 s nulovým přesahem 973A6000 Zahájení dodávek 4. čtvrtletí 2006 BLUMOTION 973A Pro úhlové závěsy CLIP top + I polonaložený (79A96X8XT) CLIP top + II naložený (79T55X0X) CLIP top +30 II naložený (79A95X7XT) 973A70 973A A7360 Zahájení dodávek 4. čtvrtletí 2006 BLUMOTION 973A Pro skleněné a zrcadlové dveře CRISTALLO CLIP top CRISTALLO 973A9000

14 BLUMOTION 971A v adaptéru pro naložené dveře BLUMOTION 971A BLUMOTION 971A se dá aplikovat u skleněných dvířek CLIP top nebo minizávěsů, a rovněž u všech ostatních závěsů s přímým raménkem. Pro optimální účinek byste měli BLU- MOTION instalovat doprostřed mezi závěsy. U vysokých a těžkých dveří doporučujeme BLUMOTION 971A navíc mezi dalším párem závěsů. Adaptace vůči mezeře dveří probíhá komfortním seřízením hloubky s pomocí šnekového závitu (+3 / 7 mm). BLUMOTION 971A v přímém adaptéru Montáž s pomocí vrutů do dřevotřísky Ø 3 mm nebo Ø 4 mm Materiál: zinek Konstr. výška 25 mm Konstr. výška mm 971A A2200 BLUMOTION 971A v přímém adaptéru K nalisování Materiál: zinek Konstr. výška 25 mm Konstr. výška mm 971A A2230 BLUMOTION 971A v křížovém adaptéru (/32) Montáž s pomocí vrutů do dřevotřísky Ø 3 mm nebo Ø 4 mm Materiál: zinek 32 Konstr. výška 25 mm Konstr. výška mm 971A A2500

15 BLUMOTION 971A v křížovém adaptéru (/32) Montáž s pomocí předmontovaných speciálních šroubů s rozpěrnými hmoždinkami (EXPANDO) Materiál: zinek 32 5 Konstr. výška 25 mm Konstr. výška mm 971A05E0 971A25E0 BLUMOTION 971A v křížovém adaptéru (9,5/32) Montáž s pomocí vrutů do dřevotřísky Ø 3 mm nebo Ø 4 mm Materiál: zinek Konstr. výška 25 mm Konstr. výška mm 971A A2700 Konstrukční výška 25 mm Montážní pozice U všech závěsů s přímým raménkem a montážní podložkou, zvýšenou o 0 mm. Výjimka: Závěs pro silná dvířka 95. Následující obrázky znázorňují doporučené montážní pozice BLUMO- TION 971A pro dvířka se dvěma nebo více závěsy. Konstrukční výška mm U všech závěsů s přímým raménkem a montážní podložkou, zvýšenou o 3 mm. Kromě toho u závěsů pro silná dvířka 95 s montážní podložkou, zvýšenou o 0 mm. BLUMOTION 971AXXXX Závěsy

16 BLUMOTION 970A k zavrtání BLUMOTION 970A Vrtání BLUMOTION 970A se provádí na straně závěsu a zaručuje perfektní pohyb i v případě aplikace úhlových závěsů. BLUMOTION 970A byste měli navrtat nejdříve na straně horní desky (půdy) korpusu. Správnou pozici předem defi nuje vzdálenost otvorů (BA). Není-li účinek BLUMOTION dostatečný, doporučujeme montáž přídavného BLUMOTION 970A na straně dna korpusu. Pro široké dveře vysokých skříní doporučujeme BLUMOTION 973A nebo 971A. BA Vzdálenost otvorů Ve vedlejší tabulce naleznete pro každou aplikaci úhlového závěsu odpovídající parametr pro vzdálenost otvorů. min 50 Ø10 Vzdálenost otvorů (BA) v mm Nº Aplikace úhlového závěsu Vrtací šablona Pro montáž BLUMOTION 970A máte k dispozici speciální vrtací šablonu. S touto šablonou najdete v co nejkratší době správnou pozici pro vrtání na straně půdy i dna pro jakoukoli konstrukční situaci Adaptéry Pro níže uvedené aplikace jsou nezbytné adaptéry BLUMOTION 970.XXXX: * * * Křížový adaptér Přímý adaptér Vložené dveře Aplikace úhlového závěsu, vložená Aplikace úhlového závěsu, úkos V případě odskočeného dna nebo větší mezery dveří je nutné adaptér odpovídajícím způsobem odsadit. (viz. katalog)

17 Standardní použití MD MD MD MD 0 mm 3 mm 6 mm 9 mm MD: Vzdálenost montážní podložky BA: Vzdálenost otvorů Aplikace úhlového závěsu BA v mm BA v mm BA v mm BA v mm mm 3 mm 6 mm 9 mm * 0 mm 50 3 mm 53 3 mm 51 * * CRISTALLO Skleněná dvířka Mini Nº 25 Nº 24 Nº 23 Nº 22 Nº 21 Nº 20 Nº 19 Nº 18 Nº 17 Nº 16 Nº 15 Nº 14 Nº 13 Nº 12 Nº 11 Nº 105 Nº 104 Nº 103 Nº 106 Nº 76 Nº 75 Nº 74 Nº 73 Nº 72 Nº 71 Nº 70 Nº 69 Nº 99 Nº 98 Nº 97 Nº 96 Nº 95 Nº 94 Nº 93 Nº 92 BA v mm BA v mm BA v mm BA v mm BA v mm Nº 54 Nº 53 Nº 52 Nº 51 Nº 50 Nº 49 Nº Nº 47 Nº 46 Nº 91 Nº 90 Nº 89 Nº 88 Nº 87 Nº 86 Nº 85 Nº 84 Nº 10 Nº 9 Nº 8 Nº 7 Nº 6 Nº 5 Nº 4 Nº 3 Nº 2 Nº 1 Nº 102 Nº 101 Nº 100 Nº 107 Nº 68 Nº 67 Nº 66 Nº 65 Nº 64 Nº 63 Nº 62 Nº 83 Nº 82 Nº 81 Nº 80 Nº 79 Nº 78 Nº Nº Nº 44 Nº 43 Nº 42 Nº 41 Nº 40 Nº 39 Nº 38 Nº Nº 36 Nº 35 Nº 34 Nº Nº 32 Nº 31 Nº 30 Nº 29 Nº 28 Nº 27 Nº 26 Nº 61 Nº 60 Nº 59 Nº 58 Nº 57 Nº 56 Nº 55

18 BLUMOTION v přehledu Závěs Konstrukční situace Standardní dveře Standardní dveře Speciál Standardní dveře 973A AXXXX 973A AXXXX 973A Standardní dveře 973A AXXXX 973A A Standardní dveře 973A AXXXX 973A A Nulový přesah 973A AXXXX 973A Silné dveře 973A AXXXX 95 Slepý úhel 973A AXXXX 973A A Dveře s alurámečky pro BLUMOTION Dveře s alurámečky pro BLUMOTION CRISTALLO 973A AXXXX 973A A A A Skleněná dvířka 973A AXXXX 973A A Mini 971AXXXX Úhlový závěs + I, + II, 30 II Zbývající typy úhlových závěsů 971AXXXX 973AXXXX doporučení možné

19 Více pohybu Spolehlivost, bezpečnost, kompetence Firma Blum chce být Vaším jistým a spolehlivým partnerem: se správnými produkty, vhodnými a účelnými službami, a s kompetentními kontaktními partnery. Naše skutky a jednání přitom významným způsobem popohání přání a potřeby našich zákazníků. V dialogu objevujeme nové šance společně uvést do pohybu mnohem víc. Tak můžeme optimalizovat a doplňovat naši nabídku služeb pro naše zákazníky na celé zeměkouli, a dosáhnout tudíž výhod pro všechny: výrobce nábytku, prodejce nábytku, montéry nábytku a spotřebitele, jež nábytek kupují. Takový je předpoklad naší fi lozofi e globálního užitku pro zákazníky, kterou pěstujeme již po desetiletí. Inovace fi rmy Blum dnes v oboru montáže a konstrukce nábytku představují milníky. Přispívají ke zvyšování hodnoty nábytku a napomáhají uživatele pro nábytek nadchnout. Zdařilým spojením krásy a funkce. Naším cílem je, aby se otvírání a zavírání nábytku stalo emocionálním zážitkem. Uvést do pohybu více je cíl, který nás všechny zavazuje dělat pro značku Blum to nejlepší, co dokážeme.
