IPLOG aplikace pro NVR Geutebrück IPLOG-APP/D1-GEU

Transkript

1 IPLOG-APPD1-GEU je aplikace určená pro IPLOG-DELTA-1. Rozšiřuje sadu nástrojů Event managementu (EM) o Spuštění/ukončení události v NVR Geutebrück z EM Ovládání výstupů EM z NVR Geutebrück Ovládání vstupů NVR Geutebrück z EM Spouštění vlastních příkazů v NVR Geutebrück z EM Detekce spojení/rozpojení s NVR Geutebrück Detekce synchronizace výstupů NVR a IPLOG OBJEDNACÍ NÁZEV KÓD POZNÁMKA Popis funkce Aplikace vytváří z jednotky IPLOG-DELTA-1 plně autonomní PLC přenášející stavové informace mezi NVR Geutebrück a síťovou infrastrukturou LAN-RING a IPLOG. Typickými příklady jsou Spuštění automatické akce v Event managementu IPLOG změnou stavu výstupu Geutebrück IPLOG monitoruje stav optických kruhů IPLOG monitoruje lokální i vzdálená čidla teploty, vlhkosti a zaplavení IPLOG monitoruje lokální i vzdálené digitální vstupy IPLOG monitoruje lokální i vzdálené alarmové vstupy IPLOG Přenos událostí IPLOGóGTB NVR Geutebrück IPLOG ovládá lokální nebo vzdálené relé IPLOG ovládá kamery přes HTTP příkazy IPLOG podporuje SNMP-GET SNMP-SET a TRAP IPLOG Watchdogy sledují dostupnost IP zařízení IPLOG odesílá y Technická specifikace Hodnota Poznámka Maximální počet automatických akcí 64 Počet podporovaných NVR 1 Podporované výstupy NVR Output = TRUE * FALSE * CHANGE * DIRECT * START EVENT * STOP EVENT Podporované vstupy NVR Input = SET ONLY * RESET ONLY * SET/RESET * RESET/SET * START EVENT * STOP EVENT Počet pojmenovaných událostí 16 Událost lze spustit nebo zastavit Počet uživatelských příkazů 8 Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. 1/7

2 Příklady nastavení Spuštění události v NVR Geutebrück z Event managementu. & IPLOG podporuje spuštění až 16 pojmenovaných událostí v NVR Geutebrück. Příklad: Pokud IPLOG jednotka, ke které je připojené PIR čidlo do digitálního vstupu IN1, vyhodnotí stav SABOTAGE, odešle příkaz Geutebrücku ke spuštění Eventu s názvem ALARM. Ukončení události v NVR Geutebrück z Event managementu. & IPLOG podporuje ukončení až 16 pojmenovaných událostí v NVR Geutebrück. Příklad: Pokud na IPLOG jednotce bude sepnut digitální vstup IN4, odešle se příkaz Geutebrücku k zastavení Eventu s názvem RECORD. Ovládání výstupů Event managementu výstupy NVR Geutebrück & Event management podporuje všech 4096 výstupů Geutebrück (max. 64 automatických akcí). Příklad: Pokud výstup č.3044 v NVR bude aktivní, sepne se výstup na MIOS zařízení. Pokud výstup č.3044 v NVR bude neaktivní, rozepne se výstup na MIOS zařízení -> režim DIRECT. 2/7

3 Ovládání vstupů NVR Geutebrück ze vstupů Event managementu & Event management podporuje všech 4096 vstupů Geutebrück (max. 64 automatických akcí). Příklad: Pokud IPLOG jednotce přijde informace z MIOS zařízení, že došlo k otevření dveřního kontaktu, sepne se v NVR Geutebrück vstup č.835. Pokud přijde informace o uzavření dveřního kontaktu, automaticky se rozepne výstup č.835 v NVR Geutebrück -> režim DIRECT. Spuštění vlastních příkazů v NVR Geutebrück z Event managementu & IPLOG podporuje odeslání až 8 uživatelských příkazů. Příklad: Jestliže IPLOG jednotka detekuje nedostupnost IP zařízení, odešle do NVR Geutebrück uživatelský příkaz č.4. Stav synchronizace použitých výstupů NVR Geutebrück v Event managementu & Pokud dojde k výpadku spojení IPLOG jednotky s NVR Geutebrück, tak se může během tohoto výpadku změnit stav výstupu v NVR Geutebrück, který je použit v Event managementu a tím nebude zaručena synchronizace. K opětovné synchronizaci dojde v případě, kdy NVR Geutebrück po obnovení spojení odešle minimálně jednou stav každého z výstupů, který je použit v Event managementu. Příklad: V případe, kdy IPLOG jednotka detekuje výpadek spojení s NVR Geutebrück, sepne výstup č.1 (synchronizace == false), protože během tohoto výpadku se mohl změnit stav výstupu NVR Geutebrück, který je použit v Event managementu (řádek č.2). Po obnovení spojení a odeslání aktuálního stavu výstupu č.4 z NVR Geutebrück se rozepne výstup č.2 - > režim DIRECT, protože došlo k obnově synchronizace (synchronizace==true). 3/7

4 Detekce přerušení komunikace s NVR Geutebrück & IPLOG podporuje detekci spojení/odpojení s NVR Geutebrück. Příklad: Pokud IPLOG jednotka zjistí, že došlo k výpadku komunikace s NVR Geutebrück, sepne výstup č.2. V případě, že bude komunikace obnovena, výstup č.2 rozepne - > režim DIRECT Podporované typy výstupů NVR Geutebrück Událost Event managementu může být spuštěna níže uvedenými událostmi NVR Geutebrück: Output True - Sepnutím výstupu X na NVR. Output False - Rozepnutím výstupu X na NVR. Ouput Direct - Kopírováním stavu výstupu X NVR. Output Change - Změnou stavu výstupu X NVR. Event Started - Zapnutím události Y v NVR. Event Stopped - Vypnutím události Y v NVR. Connection - Detekce spojení/odpojení IPLOG jednotky s NVR. Sync - Zobrazuje stav synchronizace IPLOG jednotky s NVR. Sync request - Jednorázová událost, která může vyvolat akci pro synchronizaci všech použitých výstupů NVR Geutebrück v Event Managementu. X - Výstupy Geutebrück (1 4096). Y - Pojmenované události v NVR Geutebrück (1 16). Podporované typy vstupů NVR Geutebrück Z Event managementu mohou být spouštěny níže uvedené události v NVR Geutebrück: Input Set Only - Sepne vstup X v NVR. Input Reset Only - Rozepne vstup X na NVR. Input Set/Reset - Kopíruje stav na vstup X NVR. Input Reset/Set - Dtto s inverzí. Event Start - Zapne událost Y v NVR. Event Stop - Vypne událost Y v NVR. User command - Odešle příkaz do NVR Geutebrück. X - Vstupy Geutebrück (1 4096). Y - Pojmenované události v NVR Geutebrück (1 16). 4/7

5 Event management Hlavním smyslem Event managementu je využití synergických efektů nastavení zvyšujících užitnou hodnotu systému jako celku. Kamera se tak již pasivně nedívá na přednastavenou pozici, zatímco čidlo mimo záběr detekuje pohyb, požár, otevření dveří, ale automaticky se otočí směrem k problematickému místu. Rozepnutí dveřního kontaktu nebo změna stavu PIR čidla, (pohyb, sabotáž, antimasking, porucha...) aktivuje odeslání HTTP/CGI příkazu do kamery k otočení na nastavený PRESET, spustí PATTERN apod. Synchronně odeslaný trap do VMS softwaru informuje obsluhu. IP Watchdogy automaticky monitorují dostupnost IP zařízení ARP dotazy. Pokud zařízení neodpovídá, switch může automaticky odeslat SNMP trap, sepnout nebo rozepnout lokální/vzdálený výstup, restartovat PoE odeslat , odeslat HTTP/CGI příkaz atd. Pokud připojená čidla naměří teplotu, vlhkost, hladinu kapaliny mimo požadované rozmezí, Event management poté automaticky vykoná nastavené akce jako např. zapnutí/vypnutí topení, větrání, klimatizace, odešle SNMP trapy zprávy o zjištěných problémech atd. Aplikace IPLOG-APP rozšiřují základní sadu nástrojů Event managementu o podporu: - perimetrických systémů - NVR - odečtu dat z elektroměrů, plynoměrů a vodoměrů. Více na. LOST VIDEO Dostupné vstupy a výstupy Unikátní sada nástrojů v menu EXTENSION jednotek IPLOG umožňuje nastavit automatické akce nezávislé na externím software. Pro jejich nastavení je k dispozici celá řada vstupů a výstupů, jejichž množství a typy postupně rozšiřujeme dle požadavků našich zákazníků. RS485 MIOS BUS ETHERNET eventy TCP eventy z IP kamer SNMP Digitální vstupy Vyvážené alarmové smyčky Advanced IP Watchdogy Stavy optických kruhů a další interní proměnné S aplikacemi IPLOG-APP: NVR Geutebrück, MBUS, Peridect, Zamel, V-Alert... EVENT MANAGEMENT * RS485 MIOS BUS ETHERNET eventy SNMP SMS Digitální / relé výstupy Přehrání audio hlášky PoE restart HTTP příkazy pro ovládání kamer S aplikacemi IPLOG-APP: NVR Geutebrück, MBUS, Peridect, Zamel, V-Alert... * ve vývoji Přesné informace o podpoře jednotlivých typů vstupů a výstupů naleznete na 5/7

6 Uživatelský manuál REV: IPLOG-APPD1-GEU Záloha konfigurace & Po nahrání zákaznické aplikace bude zařízení nakonfigurováno do defaultních hodnot. Z tohoto důvodu doporučujeme vytvořit zálohu nastavení předtím, než bude zákaznická aplikace nahrána do zařízení. 1. Záloha konfigurace Po přihlášení do zařízení klikněte na tlačítko Uložit a zvolte umístění, kam bude soubor uložen. Poznámka: Defaultní přihlašovací údaje jsou SNMP v3user: master Auth. password: mastermaster Privacy password: mastermaster 2. Upgrade firmwaru V menu "Nástroje" vyberte "Upgradovat zařízení". 3. Nahrání konfigurace zpět do zařízení Po aktualizaci firmwaru můžete nahrát zpět konfiguraci do zařízení. Postup je stejný jako v bodě č.1, ale pro nahrání konfigurace je připraveno tlačítko Otevřít a poté si vyberete soubor, který jste ukládali v bodě 1. Aktivace zákaznické aplikace Všechny nezbytné informace o aktivaci zákaznické aplikace jsou popsány v manuálu Upgrade_CZ_...". Konfigurace komunikace s NVR Geutebrück V menu Extension/Geutebrück/General nastavte IP adresu a port, který má NVR Geutebrück. Povolení komunikace s NVR Geutebrück 6/7

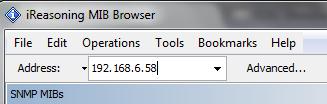

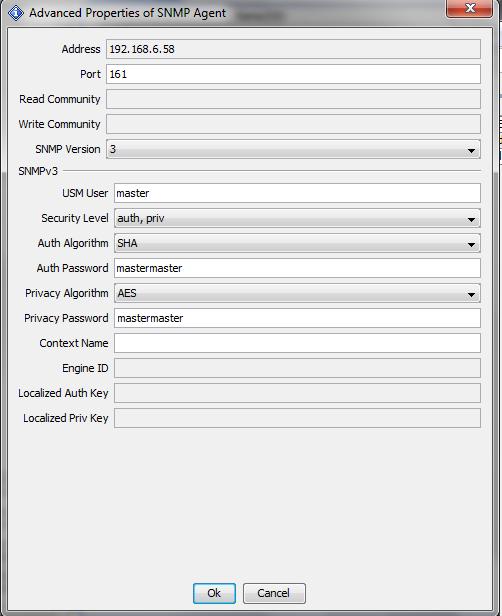

7 Uživatelský manuál REV: IPLOG-APPD1-GEU Použití SNMP browseru IPLOG podporuje SNMPv2c/3 protokol pro konfiguraci a čtení dat pomocí metod: SNMP GET čtení nekritických informací SNMP SET zápis/konfigurace SNMP TRAP odeslání kritických informací Níže popsaný postup je určen pro SNMP browser ireasoning MIB Browser, který může pomoci otestovat SNMP komunikaci. Pro více informací o podpoře SNMP doporučujeme přečíst manuál k SIMULandu. 1. Napište IP adresu IPLOGU. 2. Klikněte na Advanced a nastavte přístupové údaje. Defaultní nastavení: SNMP version: 3 User: master Security level: auth, priv Auth Algorithm: SHA Auth Password: mastermaster Privacy Algorithm: AES Privacy Password: mastermaster Z menu File/Load MIBs načtěte Mib soubor METEL-SERVICES-GEUTEBRUCK-MIB.mib. Ve stromové struktuře vyberte položku geutebruck. Zde jsou dostupná všechna nastavení, tak jako v aplikaci SIMULand. 7/7
