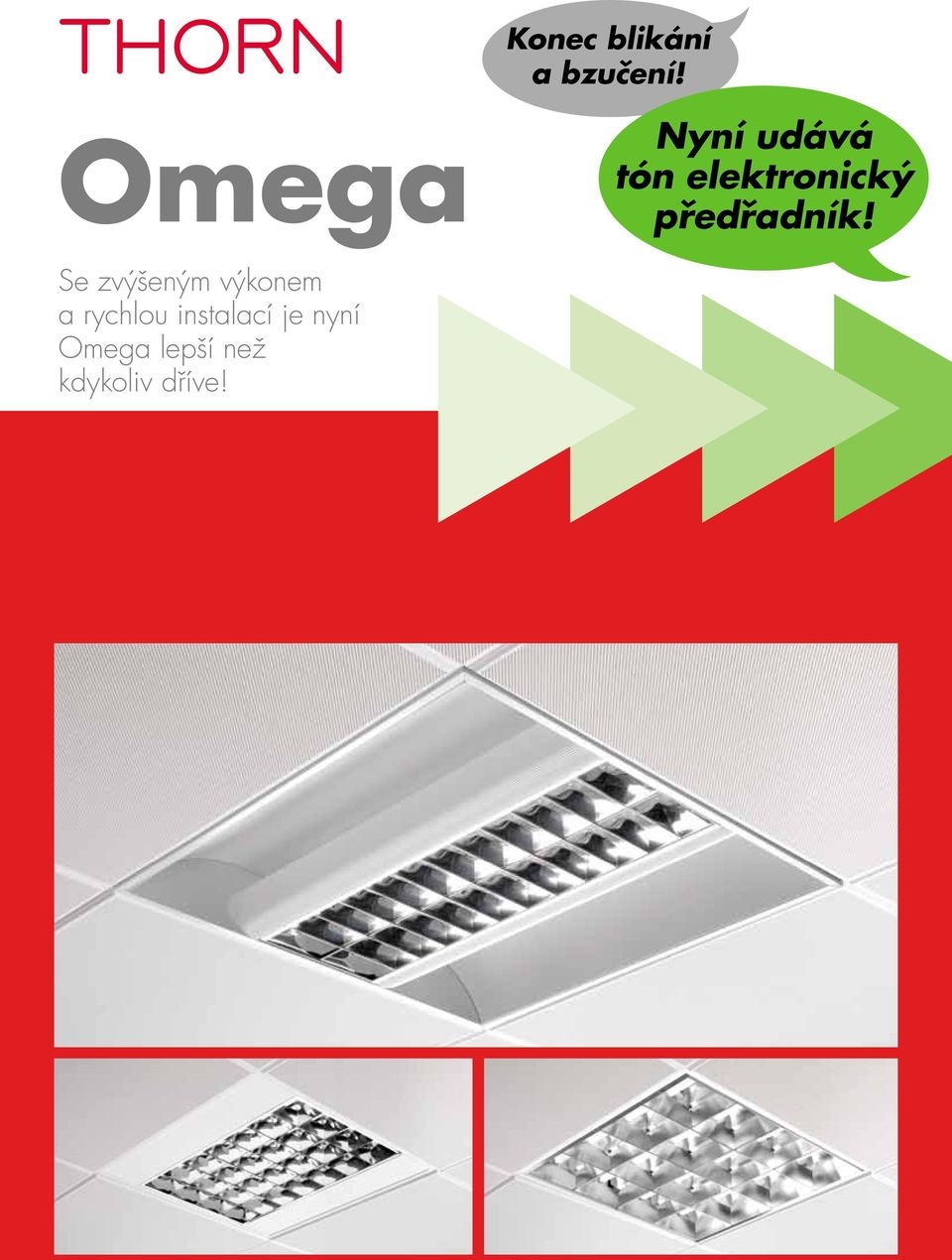

1 Lighting people and places Omega Konec blikání a bzučení! Nyní udává tón elektronický předřadník! Se zvýšeným výkonem a rychlou instalací je nyní Omega lepší než kdykoliv dříve!

2 Přehled aplikací Omega představuje cenově dostupné řešení, na které se můžete spolehnout, jelikož vyhovuje potřebám většiny učeben, kancelářských prostor a obvyklému prostředí maloobchodních prodejen Kancelář Školská zařízení Maloobchodní prodejna Vhodné pro instalaci vložením do skládaných podhledových stropních systémů s T-profilem nosných lišt nebo pro montáž zespodu do pevných sádrokartonových stropů. Řada vestavných svítidel Omega je nyní kompatibilní s většinou typů stropů, které se nacházejí ve vzdělávacích zařízeních a kancelářských prostorách. Prostory vzdělávacích zařízení: Učebna Přednáškový sál/ Zasedací síň Sborovna Školní kabinet Společenské místnosti Kanceláře: Chodby Jídelna/kavárna Únikové plochy Velkoplošné kanceláře Individuální kanceláře Jednací místnosti Maloobchodní prodejny: Supermarket/hypermarket Obchodní domy Veřejná shromaždiště Restaurace/kavárny Knihovny

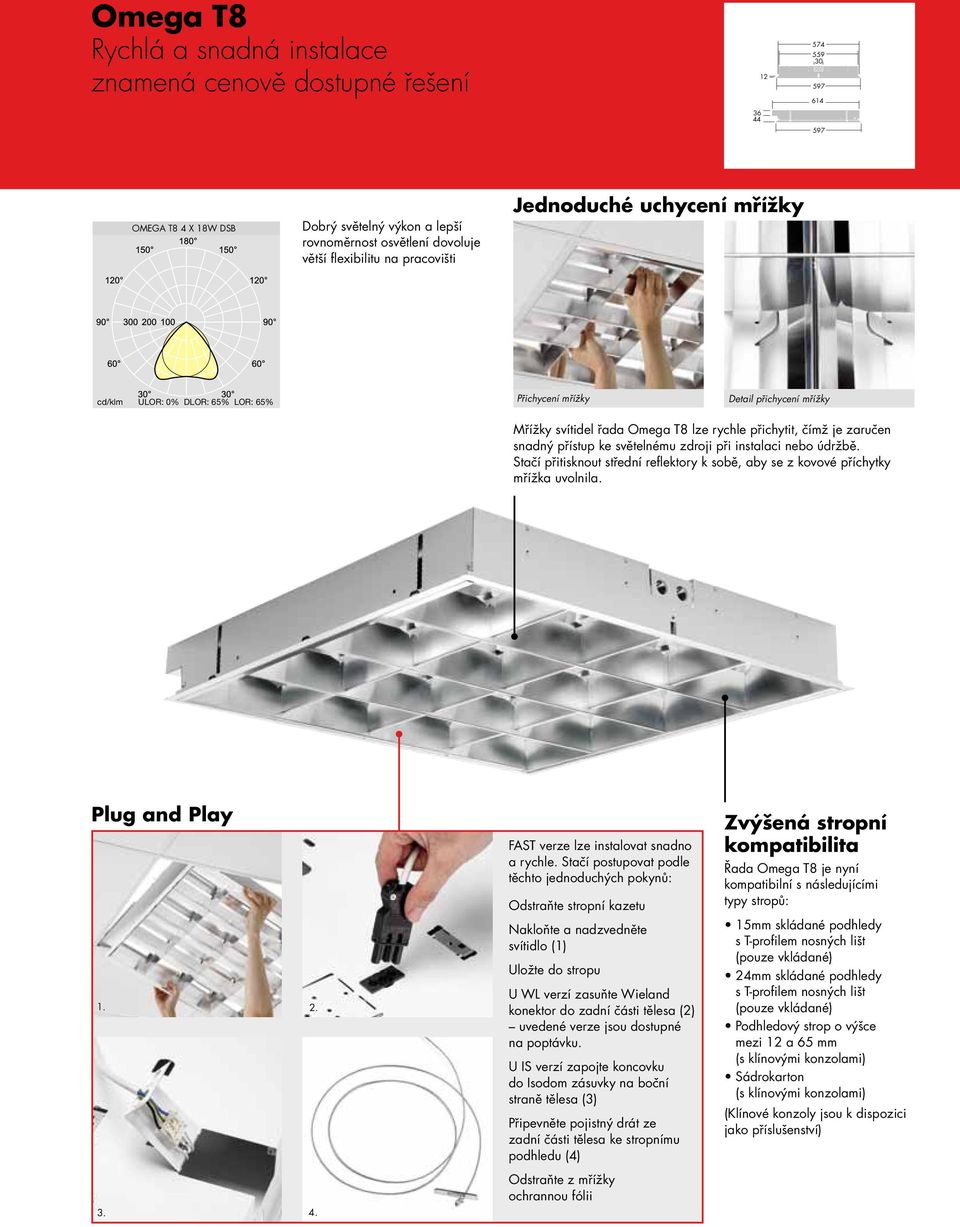

3 Omega T8 Rychlá a snadná instalace znamená cenově dostupné řešení OMEGA T8 4 X 18W DSB Dobrý světelný výkon a lepší rovnoměrnost osvětlení dovoluje větší flexibilitu na pracovišti Jednoduché uchycení mřížky cd/klm ULOR: 0% DLOR: 65% LOR: 65% Přichycení mřížky Detail přichycení mřížky Mřížky svítidel řada Omega T8 lze rychle přichytit, čímž je zaručen snadný přístup ke světelnému zdroji při instalaci nebo údržbě. Stačí přitisknout střední reflektory k sobě, aby se z kovové příchytky mřížka uvolnila. Plug and Play FAST verze lze instalovat snadno a rychle. Stačí postupovat podle těchto jednoduchých pokynů: Odstraňte stropní kazetu Nakloňte a nadzvedněte svítidlo (1) Uložte do stropu U WL verzí zasuňte Wieland konektor do zadní části tělesa (2) uvedené verze jsou dostupné na poptávku. U IS verzí zapojte koncovku do Isodom zásuvky na boční straně tělesa (3) Připevněte pojistný drát ze zadní části tělesa ke stropnímu podhledu (4) Odstraňte z mřížky ochrannou fólii Zvýšená stropní kompatibilita Řada Omega T8 je nyní kompatibilní s následujícími typy stropů: 15mm skládané podhledy s T-profilem nosných lišt (pouze vkládané) 24mm skládané podhledy s T-profilem nosných lišt (pouze vkládané) Podhledový strop o výšce mezi 12 a 65 mm (s klínovými konzolami) Sádrokarton (s klínovými konzolami) (Klínové konzoly jsou k dispozici jako příslušenství)

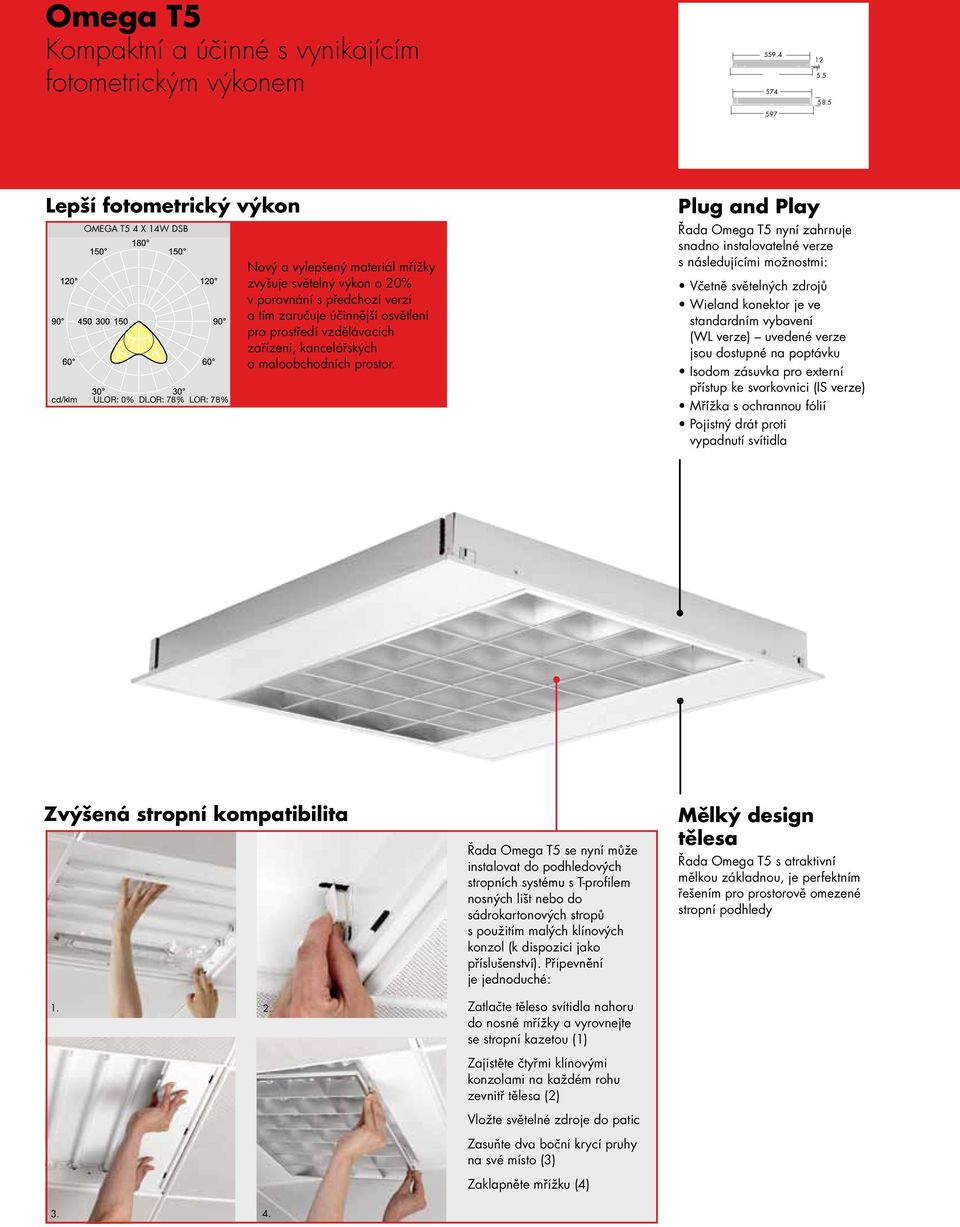

4 Omega T5 Kompaktní a účinné s vynikajícím fotometrickým výkonem Lepší fotometrický výkon OMEGA T5 4 X 14W DSB cd/klm ULOR: 0% DLOR: 78% LOR: 78% Nový a vylepšený materiál mřížky zvyšuje světelný výkon o 20% v porovnání s předchozí verzí a tím zaručuje účinnější osvětlení pro prostředí vzdělávacích zařízení, kancelářských a maloobchodních prostor. Plug and Play Řada Omega T5 nyní zahrnuje snadno instalovatelné verze s následujícími možnostmi: Včetně světelných zdrojů Wieland konektor je ve standardním vybavení (WL verze) uvedené verze jsou dostupné na poptávku Isodom zásuvka pro externí přístup ke svorkovnici (IS verze) Mřížka s ochrannou fólií Pojistný drát proti vypadnutí svítidla Zvýšená stropní kompatibilita Řada Omega T5 se nyní může instalovat do podhledových stropních systému s T-profilem nosných lišt nebo do sádrokartonových stropů s použitím malých klínových konzol (k dispozici jako příslušenství). Připevnění je jednoduché: Zatlačte těleso svítidla nahoru do nosné mřížky a vyrovnejte se stropní kazetou (1) Zajistěte čtyřmi klínovými konzolami na každém rohu zevnitř tělesa (2) Vložte světelné zdroje do patic Zasuňte dva boční krycí pruhy na své místo (3) Zaklapněte mřížku (4) Mělký design tělesa Řada Omega T5 s atraktivní mělkou základnou, je perfektním řešením pro prostorově omezené stropní podhledy 3. 4.

5 Omega D/I Rovnováha mezi světlem směřujícím vzhůru a dolů zlepšuje dojem prostoru v místnosti OMEGA D/I 2 X 40W DMB Systém rozptylu světla u svítidel Omega D/I, který má tvar netopýřího křídla, je zárukou rovnoměrného osvětlení. To dovoluje větší flexibilitu s ohledem na využití prostoru a umožňuje účinnější komunikaci, jelikož přítomné osoby jsou velmi dobře osvětleny v celém prostoru, což je zejména důležité pro učitele a žáky ve třídě. cd/klm ULOR: 0% DLOR: 63% LOR: 63% Mirrorbrite (leštěná) mřížka Opálový difuzor K dispozici je výběr dvou optických systémů, s leštěnou mřížkou Mirrorbrite nebo opálovým difuzorem, v závislosti na požadovaném typu osvětlení Vytváří příjemné pracovní prostředí Omega D/I poskytuje kombinaci přímého pracovního osvětlení a jemného, nepřímého obklopujícího světla. Tato rovnováha zajišťuje dostatek osvětlení na pracovní ploše pro snadné plnění pracovních úkolů a přitom vytváří vizuálně příjemné prostředí pro uživatele. Jednoduché připevnění optiky a rychlá montáž zaklapnutím do příchytek na tělese

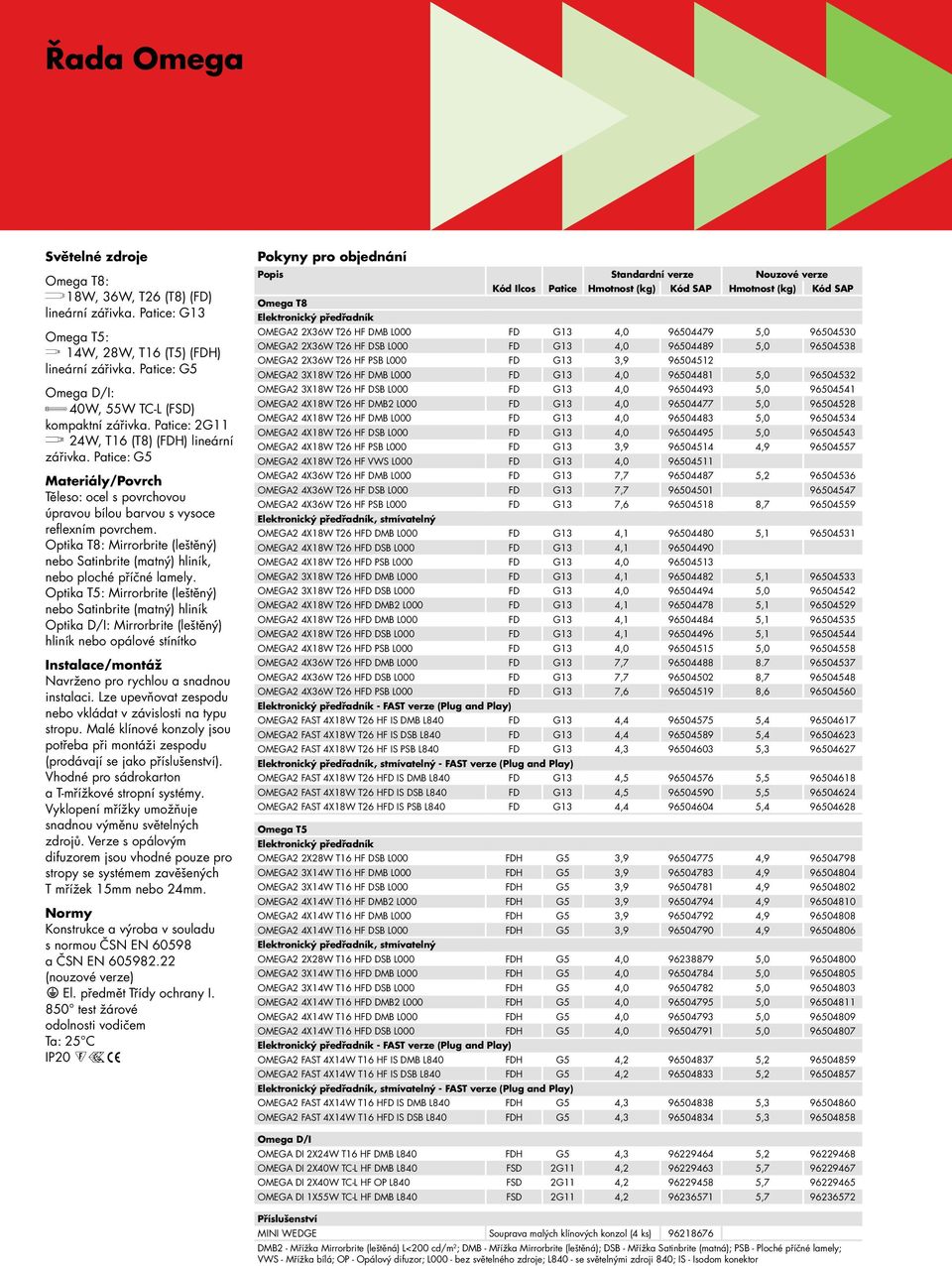

6 Řada Omega Světelné zdroje Omega T8: 18W, 36W, T26 (T8) (FD) lineární zářivka. Patice: G13 Omega T5: 14W, 28W, T16 (T5) (FDH) lineární zářivka. Patice: G5 Omega D/I: 40W, 55W TC-L (FSD) kompaktní zářivka. Patice: 2G11 24W, T16 (T8) (FDH) lineární zářivka. Patice: G5 Materiály/Povrch Těleso: ocel s povrchovou úpravou bílou barvou s vysoce reflexním povrchem. Optika T8: Mirrorbrite (leštěný) nebo Satinbrite (matný) hliník, nebo ploché příčné lamely. Optika T5: Mirrorbrite (leštěný) nebo Satinbrite (matný) hliník Optika D/I: Mirrorbrite (leštěný) hliník nebo opálové stínítko Instalace/montáž Navrženo pro rychlou a snadnou instalaci. Lze upevňovat zespodu nebo vkládat v závislosti na typu stropu. Malé klínové konzoly jsou potřeba při montáži zespodu (prodávají se jako příslušenství). Vhodné pro sádrokarton a T-mřížkové stropní systémy. Vyklopení mřížky umožňuje snadnou výměnu světelných zdrojů. Verze s opálovým difuzorem jsou vhodné pouze pro stropy se systémem zavěšených T mřížek 15mm nebo 24mm. Normy Konstrukce a výroba v souladu s normou ČSN EN a ČSN EN (nouzové verze) El. předmět Třídy ochrany I. 850 test žárové odolnosti vodičem Ta: 25 C IP20 Pokyny pro objednání Popis Standardní verze Nouzové verze Kód Ilcos Patice Hmotnost (kg) Kód SAP Hmotnost (kg) Kód SAP Omega T8 Elektronický předřadník OMEGA2 2X36W T26 HF DMB L000 FD G13 4, , OMEGA2 2X36W T26 HF DSB L000 FD G13 4, , OMEGA2 2X36W T26 HF PSB L000 FD G13 3, OMEGA2 3X18W T26 HF DMB L000 FD G13 4, , OMEGA2 3X18W T26 HF DSB L000 FD G13 4, , OMEGA2 4X18W T26 HF DMB2 L000 FD G13 4, , OMEGA2 4X18W T26 HF DMB L000 FD G13 4, , OMEGA2 4X18W T26 HF DSB L000 FD G13 4, , OMEGA2 4X18W T26 HF PSB L000 FD G13 3, , OMEGA2 4X18W T26 HF VWS L000 FD G13 4, OMEGA2 4X36W T26 HF DMB L000 FD G13 7, , OMEGA2 4X36W T26 HF DSB L000 FD G13 7, OMEGA2 4X36W T26 HF PSB L000 FD G13 7, , Elektronický předřadník, stmívatelný OMEGA2 4X18W T26 HFD DMB L000 FD G13 4, , OMEGA2 4X18W T26 HFD DSB L000 FD G13 4, OMEGA2 4X18W T26 HFD PSB L000 FD G13 4, OMEGA2 3X18W T26 HFD DMB L000 FD G13 4, , OMEGA2 3X18W T26 HFD DSB L000 FD G13 4, , OMEGA2 4X18W T26 HFD DMB2 L000 FD G13 4, , OMEGA2 4X18W T26 HFD DMB L000 FD G13 4, , OMEGA2 4X18W T26 HFD DSB L000 FD G13 4, , OMEGA2 4X18W T26 HFD PSB L000 FD G13 4, , OMEGA2 4X36W T26 HFD DMB L000 FD G13 7, OMEGA2 4X36W T26 HFD DSB L000 FD G13 7, , OMEGA2 4X36W T26 HFD PSB L000 FD G13 7, , Elektronický předřadník - FAST verze (Plug and Play) OMEGA2 FAST 4X18W T26 HF IS DMB L840 FD G13 4, , OMEGA2 FAST 4X18W T26 HF IS DSB L840 FD G13 4, , OMEGA2 FAST 4X18W T26 HF IS PSB L840 FD G13 4, , Elektronický předřadník, stmívatelný - FAST verze (Plug and Play) OMEGA2 FAST 4X18W T26 HFD IS DMB L840 FD G13 4, , OMEGA2 FAST 4X18W T26 HFD IS DSB L840 FD G13 4, , OMEGA2 FAST 4X18W T26 HFD IS PSB L840 FD G13 4, , Omega T5 Elektronický předřadník OMEGA2 2X28W T16 HF DSB L000 FDH G5 3, , OMEGA2 3X14W T16 HF DMB L000 FDH G5 3, , OMEGA2 3X14W T16 HF DSB L000 FDH G5 3, , OMEGA2 4X14W T16 HF DMB2 L000 FDH G5 3, , OMEGA2 4X14W T16 HF DMB L000 FDH G5 3, , OMEGA2 4X14W T16 HF DSB L000 FDH G5 3, , Elektronický předřadník, stmívatelný OMEGA2 2X28W T16 HFD DSB L000 FDH G5 4, , OMEGA2 3X14W T16 HFD DMB L000 FDH G5 4, , OMEGA2 3X14W T16 HFD DSB L000 FDH G5 4, , OMEGA2 4X14W T16 HFD DMB2 L000 FDH G5 4, , OMEGA2 4X14W T16 HFD DMB L000 FDH G5 4, , OMEGA2 4X14W T16 HFD DSB L000 FDH G5 4, , Elektronický předřadník - FAST verze (Plug and Play) OMEGA2 FAST 4X14W T16 HF IS DMB L840 FDH G5 4, , OMEGA2 FAST 4X14W T16 HF IS DSB L840 FDH G5 4, , Elektronický předřadník, stmívatelný - FAST verze (Plug and Play) OMEGA2 FAST 4X14W T16 HFD IS DMB L840 FDH G5 4, , OMEGA2 FAST 4X14W T16 HFD IS DSB L840 FDH G5 4, , Omega D/I OMEGA DI 2X24W T16 HF DMB L840 FDH G5 4, , OMEGA DI 2X40W TC-L HF DMB L840 FSD 2G11 4, , OMEGA DI 2X40W TC-L HF OP L840 FSD 2G11 4, , OMEGA DI 1X55W TC-L HF DMB L840 FSD 2G11 4, , Příslušenství MINI WEDGE Souprava malých klínových konzol (4 ks) DMB2 - Mřížka Mirrorbrite (leštěná) L<200 cd/m 2 ; DMB - Mřížka Mirrorbrite (leštěná); DSB - Mřížka Satinbrite (matná); PSB - Ploché příčné lamely; VWS - Mřížka bílá; OP - Opálový difuzor; L000 - bez světelného zdroje; L840 - se světelnými zdroji 840; IS - Isodom konektor

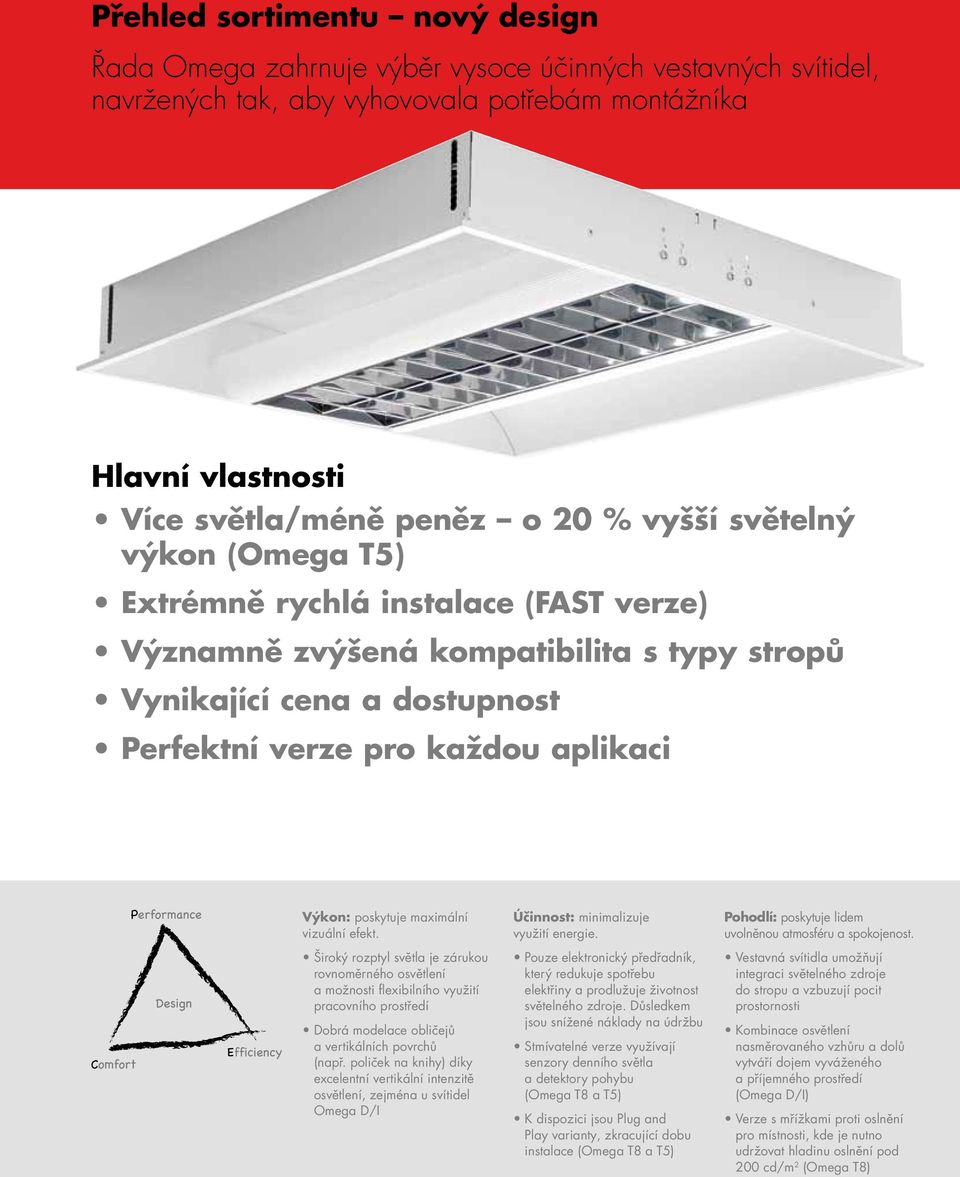

7 Přehled sortimentu nový design Řada Omega zahrnuje výběr vysoce účinných vestavných svítidel, navržených tak, aby vyhovovala potřebám montážníka Hlavní vlastnosti Více světla/méně peněz o 20 % vyšší světelný výkon (Omega T5) Extrémně rychlá instalace (FAST verze) Významně zvýšená kompatibilita s typy stropů Vynikající cena a dostupnost Perfektní verze pro každou aplikaci Výkon: poskytuje maximální vizuální efekt. Široký rozptyl světla je zárukou rovnoměrného osvětlení a možnosti flexibilního využití pracovního prostředí Dobrá modelace obličejů a vertikálních povrchů (např. poliček na knihy) díky excelentní vertikální intenzitě osvětlení, zejména u svítidel Omega D/I Účinnost: minimalizuje využití energie. Pouze elektronický předřadník, který redukuje spotřebu elektřiny a prodlužuje životnost světelného zdroje. Důsledkem jsou snížené náklady na údržbu Stmívatelné verze využívají senzory denního světla a detektory pohybu (Omega T8 a T5) K dispozici jsou Plug and Play varianty, zkracující dobu instalace (Omega T8 a T5) Pohodlí: poskytuje lidem uvolněnou atmosféru a spokojenost. Vestavná svítidla umožňují integraci světelného zdroje do stropu a vzbuzují pocit prostornosti Kombinace osvětlení nasměrovaného vzhůru a dolů vytváří dojem vyváženého a příjemného prostředí (Omega D/I) Verze s mřížkami proti oslnění pro místnosti, kde je nutno udržovat hladinu oslnění pod 200 cd/m 2 (Omega T8)
