1 SENSOR MASTER MULTIFUNKČNÍ VÝŠKOMĚR

2 ZABUDOVANÉ FUNKCE: běžný čas (formát 12/24 hodin) dva časy buzení a hodinový signál stopky (na 1/100 sekundy) paměť pro 10 mezičasů minutky (odpočítávání) podsvětlení displeje teploměr barometr výškoměr A, B, C a D: tlačidlá pre vyvolanie rôznych režimov prevádzky a pre nastavenia. E: tlačidlo pre zapnutie osvetlenia displeja (automatické vypnutie po 3 sekundách). DÔLEŽITÉ UPOZORNENIE Baterie: Jakmile přestane fungovat osvětlení displeje nebo když se údaje zobrazují jen velmi slabě, je baterie vybitá. Baterii si pak nechejte co nejdříve vyměnit odborníkem. Pouzdro hodinek sami neotvírejte. VODOTĚSNOST: Hodinky jsou konstruovány tak, aby jim nevadil kontakt s vodou při jejich každodenním používání. PÉČE O HODINKY: Hodinky nevystavujte extrémně nízkým a vysokým teplotám (viz specifikace na konci návodu), chraňte je před vibracemi, pády a nárazy, čistěte je suchým hadříkem, který je možné v případě potřeby lehce navlhčit roztokem mycího prostředku. Nikdy nepoužívejte benzin, rozpouštědla a podobné! Okolí čidla chraňte před pískem, prachem, nečistotami apod. Nikdy nic do otvoru čidla nestrkejte (jehly nebo cokoli jiného).

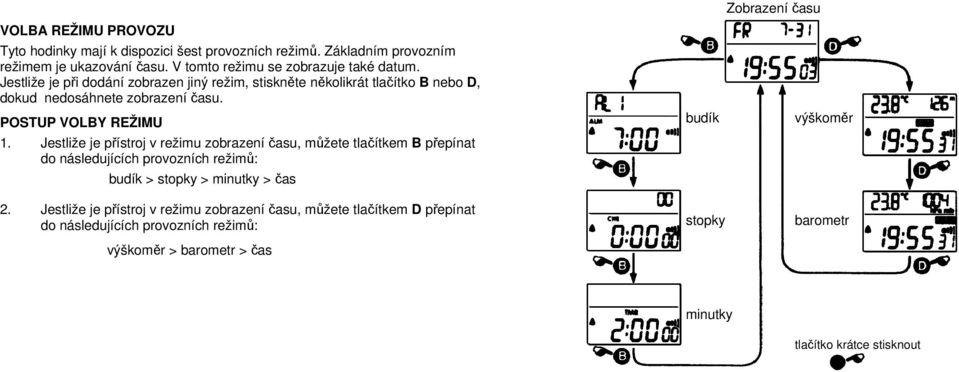

3 VOLBA REŽIMU PROVOZU Tyto hodinky mají k dispozici šest provozních režimů. Základním provozním režimem je ukazování času. V tomto režimu se zobrazuje také datum. Jestliže je při dodání zobrazen jiný režim, stiskněte několikrát tlačítko B nebo D, dokud nedosáhnete zobrazení času. POSTUP VOLBY REŽIMU 1. Jestliže je přístroj v režimu zobrazení času, můžete tlačítkem B přepínat do následujících provozních režimů: budík > stopky > minutky > čas 2. Jestliže je přístroj v režimu zobrazení času, můžete tlačítkem D přepínat do následujících provozních režimů: výškoměr > barometr > čas budík stopky Zobrazení času výškoměr barometr minutky tlačítko krátce stisknout

4 NASTAVENÍ DATA A ČASU: Je možné je nastavit v základním provozním režimu. - Na dobu cca 2 sekundy stiskněte tlačítko A. - Začnou blikat číslice zobrazující sekundy. - Stiskem tlačítka D údaj sekund vynulujete. - Stiskem tlačítka C, vyberete nastavení dalšího údaje. - Stiskem tlačítka D nastavíte potřebnou hodnotu. - Tlačítkem A se můžete kdykoli vrátit zpět do základního režimu. den sekundy minuty Den v týdnu se automaticky nastaví podle zvoleného data. Rozsah nastavení data je měsíc hodiny krátký stisk stisk 2 sekundy rok

5 NASTAVENÍ BUDÍKU: Signál budíku se vypne po 30ti sekundách nebo stiskem tlačítka A, B, C nebo D. Do režimu budíku se dostanete stiskem tlačítka B v základním režimu. Tlačítkem C přepínáte mezi buzením 1 a buzením 2. - Na 2 sekundy stiskněte tlačítko A (údaj minut bliká). - Stiskem tlačítka D nastavíte potřebnou hodnotu minut. - Stisknutím tlačítka C vyberete nastavení hodin (údaj hodin bliká). - Stiskem tlačítka D nastavíte potřebnou hodinu. - Tlačítkem A nastavování ukončíte. Nastavené hodnoty se uloží do paměti. ZAPNUTÍ A VYPNUTÍ BUDÍKU A HODINOVÉHO SIGNÁLU: Opakovaným stiskem tlačítka D můžete každodenní buzení 1, 2 a hodinový signál zapínat a vypínat: buzení ZAPNUTO hodinový signál ZAPNUT buzení VYPNUTO hodinový signál VYPNUT budík zapnut hodinové pípnutí zapnuto budík vypnut hodinové pípnutí vypnuto minuty hodiny krátký stisk stisk 2 sekundy

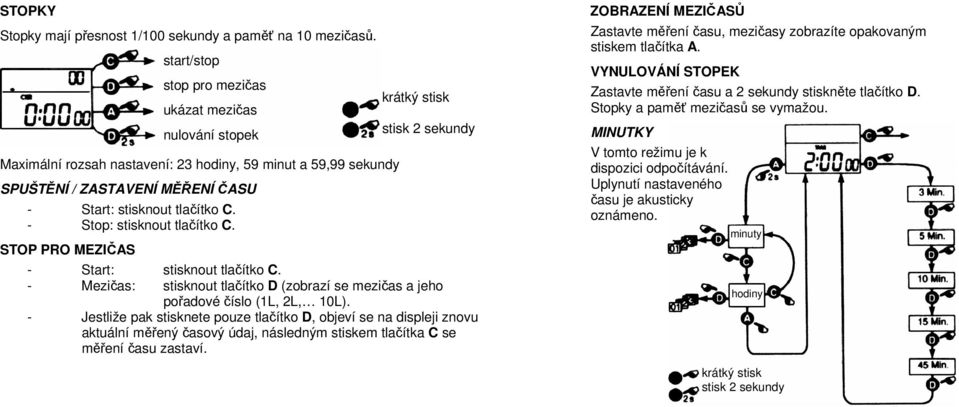

6 STOPKY Stopky mají přesnost 1/100 sekundy a paměť na 10 mezičasů. start/stop stop pro mezičas ukázat mezičas nulování stopek Maximální rozsah nastavení: 23 hodiny, 59 minut a 59,99 sekundy SPUŠTĚNÍ / ZASTAVENÍ MĚŘENÍ ČASU - Start: stisknout tlačítko C. - Stop: stisknout tlačítko C. STOP PRO MEZIČAS krátký stisk stisk 2 sekundy - Start: stisknout tlačítko C. - Mezičas: stisknout tlačítko D (zobrazí se mezičas a jeho pořadové číslo (1L, 2L, 10L). - Jestliže pak stisknete pouze tlačítko D, objeví se na displeji znovu aktuální měřený časový údaj, následným stiskem tlačítka C se měření času zastaví. ZOBRAZENÍ MEZIČASŮ Zastavte měření času, mezičasy zobrazíte opakovaným stiskem tlačítka A. VYNULOVÁNÍ STOPEK Zastavte měření času a 2 sekundy stiskněte tlačítko D. Stopky a paměť mezičasů se vymažou. MINUTKY V tomto režimu je k dispozici odpočítávání. Uplynutí nastaveného času je akusticky oznámeno. minuty hodiny krátký stisk stisk 2 sekundy

7 VÝBĚR PŘEDVOLBY ČASU Opakovaným stiskem tlačítka D lze vybrat některou z naprogramované předvolby času: 2:00 h > 3 min. > 5 min. > 10 min. > 15 min. > 45 min. Pro start a stop minutek použijte tlačítko C. NASTAVENÍ VLASTNÍ PŘEDVOLBY ČASU Předem naprogramovanou předvolbu času můžete kdykoli změnit. Nejkratší časový interval je minuta, nejdelší je 23 hodin 59 minut. - Na 2 sekundy stiskněte tlačítko A (údaj minut bliká). - Tlačítkem D nastavíte minuty. - Stiskněte tlačítko C (ukazatel hodin bliká). - Tlačítkem D nastavíte hodiny. - Tlačítkem A nastavení uložíte. VÝŠKOMĚR: Digitální výškoměr s nastavením korekce: Rozsah měření od 702 do 9164 m ( 2309 do stop) s údaji ukazatele 9164 až 9164m ( až stop), podle vztažné hodnoty či korekce. Do režimu výškoměru přepnete stiskem tlačítka D v základním režimu. Displej zobrazí nápis ALT. korigovaná výška absolutní výška zpět k absolutní výšce nastavit zvolit další místo nastavit

8 ZPĚTNÉ NASTAVENÍ NA VÝŠKU HLADINY MOŘE (absolutní výška) V režimu měření výšky ukazuje výškoměr absolutní výšku, i vámi korigovanou hodnotu. - K absolutní hodnotě výšky se můžete vrátit zpět tak, že na dvě sekundy stisknete tlačítko A, když se údaj výšky rozbliká stisknete tlačítko A znovu. - Pro korekci absolutního údaje výšky podržte tlačítko A stisknuté dokud nezačne ukazatel blikat. Pak zadejte tlačítky D a C korekci. - Naměření rozdílu výšek mezi body zjistíte takto: V bodě (1) podržte tlačítko A stisknuté. Až začne ukazatel blikat nastavte tlačítky D a C výšku na nulu. Po přesunu do bodu (2) nebo i do bodu (3) můžete odečíst výškový rozdíl. VOLBA JEDNOTEK Opakovaným stiskem tlačítka C se mění zobrazená hodnota mezi metry (m) a stopami (ft), stupni Celsia ( C) a Fahrenheita ( F ): ft > F > m > C > Nepoužívejte tímto přístrojem získané údaje o nadmořské výšce při sportech u kterých dochází k jejím rychlým změnám, jako jsou např. plachtění, létání na rogallově křídle, skákání s padákem a všude tam kde by mohl být jakkoli ohrožen život, zdraví nebo majetek. Nepoužívejte tento výškoměr tam, kde je zapotřebí profesionální nebo průmyslová přesnost měření. Změny teploty ovlivňují u těchto hodinek čidlo tlaku. Vyhýbejte se proto při měření výšky změnám teploty. Noste tyto hodinky tak, aby byly v přímém kontaktu s vaší pokožkou. MĚŘENÍ ABSOLUTNÍ VÝŠKY Takto zjistíte v jaké nadmořské výšce se nacházíte. Nejprve je nutno výškoměr kalibrovat. K tomu stiskněte cca na 2 sekundy tlačítko C. Pak ukazuje výškoměr absolutní výšku vašeho stanoviště. POZOR! Tyto hodinky počítají výšku podle změřeného tlaku vzduchu. Znamená to, že se zjištěná výška se může na stejném místě vlivem kolísání tlaku vzduchu lišit. Náhlé změny počasí omezují přesné zjištění nadmořské výšky.

9 MĚŘENÍ RELATIVNÍ VÝŠKY Jestliže chcete znát výškový rozdíl mezi dvěma body, pak použijete následující postup měření: - Ve svém výchozím bodě musíte nastavit výškoměr na nulu to je pak vaše vztažná výška. - Když pak přijdete do svého cílového bodu, ukazuje displej příslušný výškový rozdíl. BAROMETR V režimu barometru se zobrazuje tlak vzduchu. Kromě toho ukazují hodinky také teplotu a čas. VOLBA JEDNOTEK Opakovaným stiskem tlačítka C se mění jednotky zobrazených hodnot mezi inhg a hpa mb a teplota mezi stupni Celsia ( C) a stupni Fahrenheita ( F): in Hg > F > hpa mb > C > UPOZORNĚNÍ Se změřenými hodnotami se můžete pokusit o svoji vlastní předpověď počasí. Stoupající tlak vzduchu znamená všeobecně zlepšení počasí. Klesající tlak vzduchu znamená obecně počasí horší. Uvědomte si ale prosím, že tento barometr není žádným precizním přístrojem, který se používá pro oficiální předpovědi. Zobrazené hodnoty jsou správné jen tehdy, jestliže se hodinky používají v rozmezí dále uvedených technických parametrů. krátký stisk stisk 2 sekundy

10 Barometr: TECHNICKÉ ÚDAJE Měřící rozsah: 300 až 1100 hpa/mb (8 až 32 inhg) Rozlišení: 0,1 hpa/mbar Přesnost: ± 1 hpa/mbar při 30 C ± 3 hpa/mbar v rozsahu teplot 10,0 až +60,0 C (14,0 F až 140,0 F) Ostatní vlastnosti: kalibrace výškového údaje teplotní kompenzace čidla Teploměr: Měřící rozsah: 10,0 C až +60,0 C (14,0 F až 140,0 F) Rozlišení: 0,1 C (0,18 F) Přesnost: ± 1 C (1,8 F) pro 10,0 C až +60,0 C (14,0 F až 140,0 F) Měření a zobrazení: jednou za sekundu během prvních 5ti minut, pak jednou za minutu. Výškoměr: Měřící rozsah: 702 až 9164 m ( 2309 až stop) při tlaku vzduchu 1013,21 mbar na hladině moře Rozsah zobrazení: 9164 až 9164 m ( až stop) podle nastavené korekce výškoměru Přesnost: ± 10 m (32,9 stop) při 30 C ± 50 m v teplotním rozsahu od 10,0 C do +60,0 C Nastavení vztažného bodu výšky: nula nebo libovolná hodnota. Vliv změn teploty na údaj výšky: minimální. Metoda přepočtu tlak/výška: ICAO/ISA. Měření a zobrazení: jednou za sekundu během prvních 5ti minut, pak jednou za minutu. Ukazatel stavu baterie: Vybitou baterii signalizuje symbol

11 Záruční a pozáruční opravy zabezpečuje dovozce: Compex spol. s r.o., Palackého 105, Brno ve svém centrálním servisním středisku na výše uvedené adrese ;
