1 SYSTÉMY PRO DODATEČNÉ PŘIPOJENÍ PRO TĚSNÉ DOMOVNÍ PŘÍPOJKY

2 MOŽNOSTI PŘIPOJENÍ PRO KAŽDÝ POŽADAVEK TO SPRÁVNÉ ŘEŠENÍ Připojovací hrdlo Průměr otvoru Tloušťka stěny hlavní trubky v mm Rozměry hlavní trubky Přípojka KG* Přípojka kamenina Přípojka sklolam./litina Stěnová průchodka KG* KG*/kamenina DN/OD 160 s kul. kloubem mm - 1 mm DN/OD 200 s kul. kloubem mm - 1 mm DN/OD mm - 1 mm DN/OD mm - 1 mm kamenina DN/ID mm - 1 mm sklolam./litina DN/ID mm - 1 mm MD DN/OD 160 MD DN/OD 200 KG DN/OD ± 1 mm 250 ± 1 mm mm - 1 mm Průměr vrtací korunky 200 mm 257 mm 200 mm 257 mm 200 mm 200 mm 200 mm 250 mm 200 mm Přípojka hlavní trubky Betonové/ železobetonové trubky podle ČSN EN 1916 Kameninové trubky podle ČSN EN Betonové šachty podle ČSN EN 1916 Rovné stěny a pravoúhlé betonové šachty AWAŠACHTA PP DN 1000 Trubky s hladkou vnější stěnou např. PP podle DIN EN 1852 PVC podle ČSN EN 1401 sklolaminát podle DIN 19869/19565 Kanalizační korugované trubky podle ČSN EN Vhodné nářadí DN DN 1000 DN 200 DN 250 DN 315 DN 400 DN 500 DN DN DN DN OD 315- DN ID 400 DN OD DN ID 800 DN OD DN OD 1200 Typ A Typ B Typ C Typ D Typ K Typ A Typ A (lze připojit od DN 400) Typ B Typ C Typ K (lze připojit od DN 500) Typ A Typ A Typ B Typ C Typ D Typ E Typ F Typ G Typ H Typ K Typ A Typ D Typ E Typ F Typ G Typ H Typ A Typ B Typ C Typ K Typ A Typ A Typ B Typ C Typ A Montážní klíč Vrtací korunka/pila děrovka *KG = trubka; trubky s hladkou vnější stěnou, např. PP podle EN 1852 nebo PVC podle EN

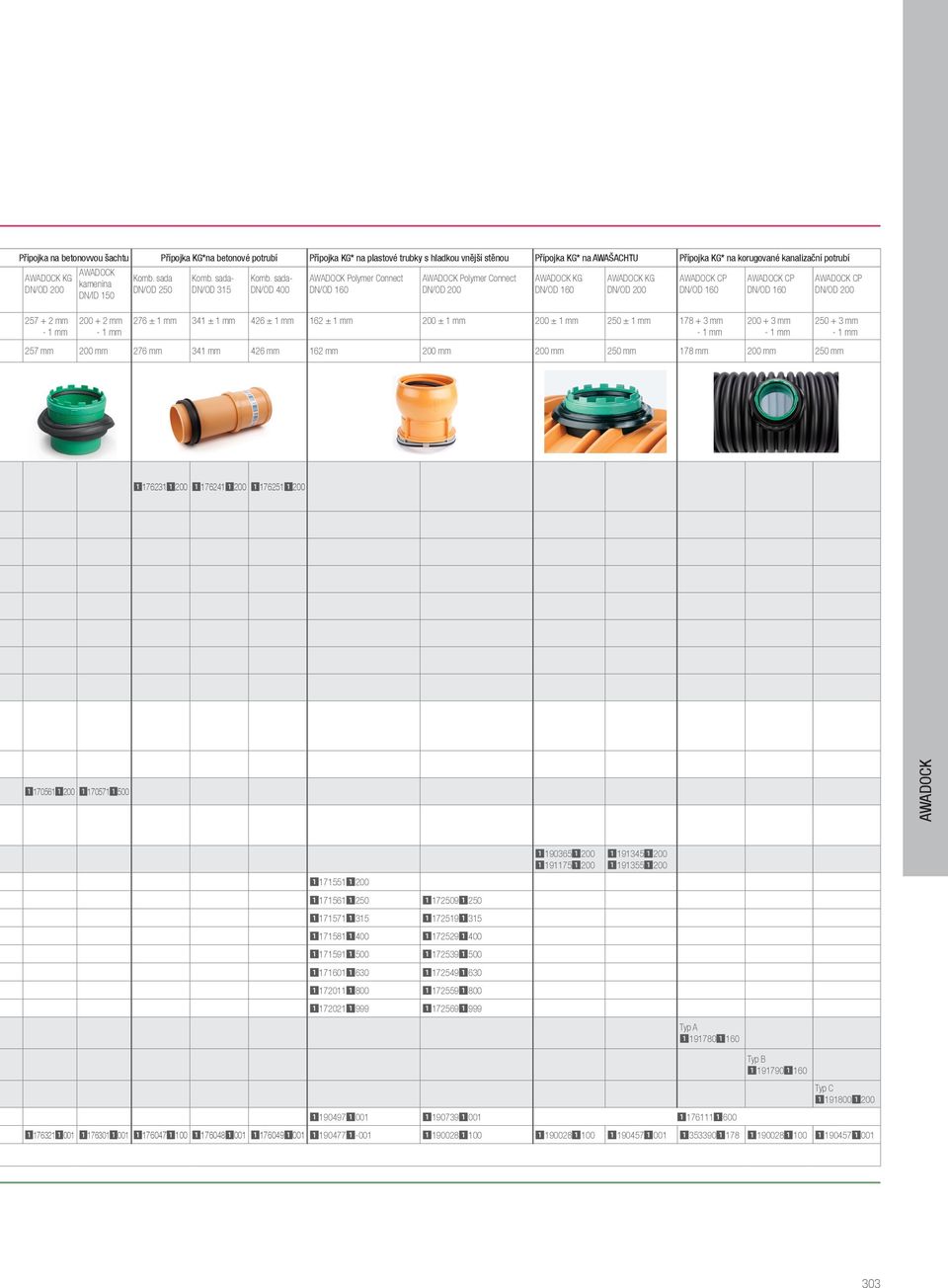

3 Přípojka na betonovvou šachtu Přípojka KG*na betonové potrubí Přípojka KG* na plastové trubky s hladkou vnější stěnou Přípojka KG* na AWAŠACHTU Přípojka KG* na korugované kanalizační potrubí KG DN/OD mm - 1 mm kamenina DN/ID mm - 1 mm Komb. sada DN/OD 250 Komb. sada- DN/OD 315 Komb. sada- DN/OD 400 Polymer Connect DN/OD 160 Polymer Connect DN/OD 200 KG DN/OD 160 KG DN/OD 200 CP DN/OD ± 1 mm 341 ± 1 mm 426 ± 1 mm 162 ± 1 mm 200 ± 1 mm 200 ± 1 mm 250 ± 1 mm mm - 1 mm CP DN/OD mm - 1 mm 257 mm 200 mm 276 mm 341 mm 426 mm 162 mm 200 mm 200 mm 250 mm 178 mm 200 mm 250 mm CP DN/OD mm - 1 mm Typ A Typ B Typ C

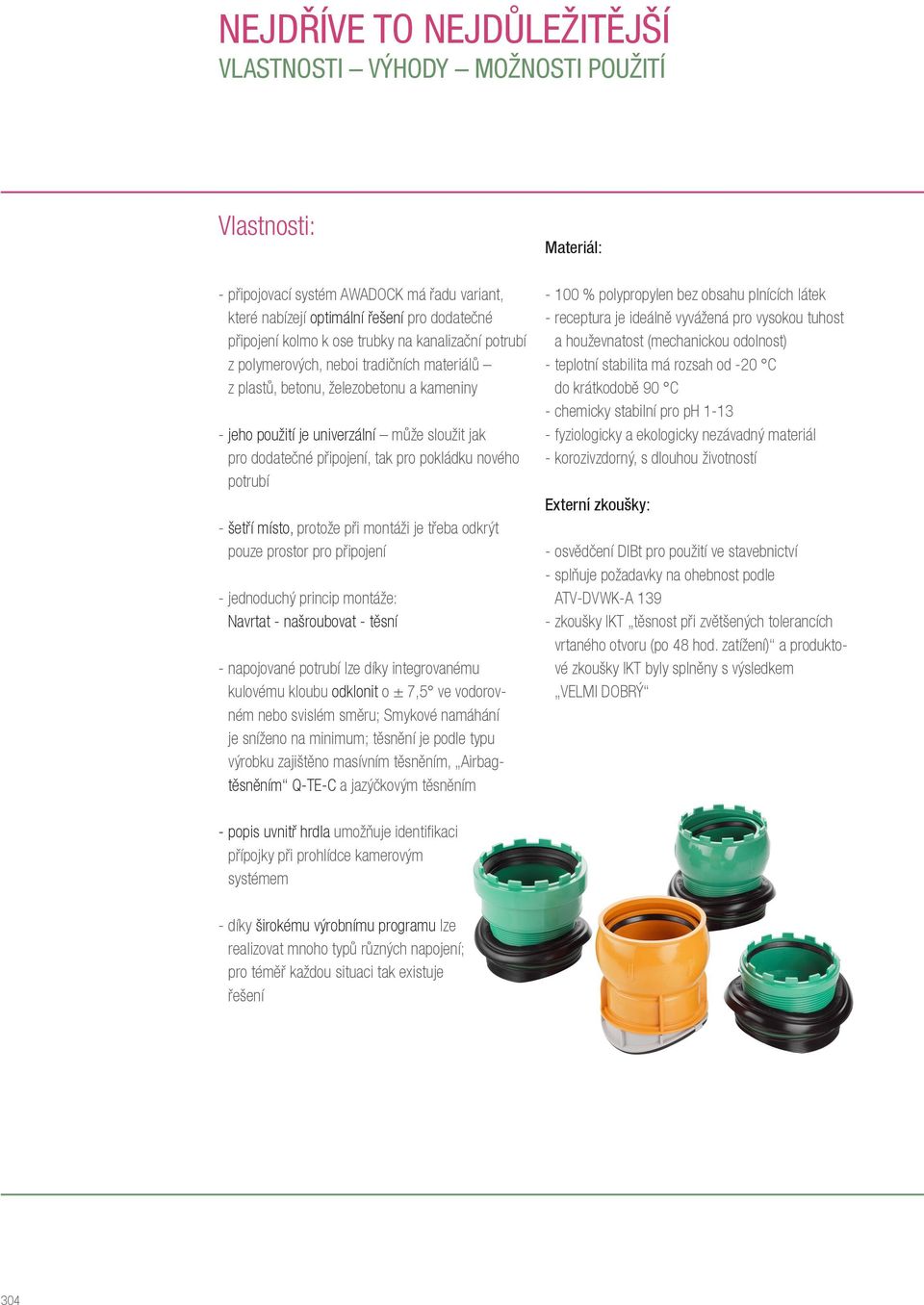

4 NEJDŘÍVE TO NEJDŮLEŽITĚJŠÍ VLASTNOSTI VÝHODY MOŽNOSTI POUŽITÍ Vlastnosti: --připojovací systém má řadu variant, které nabízejí optimální řešení pro dodatečné připojení kolmo k ose trubky na kanalizační potrubí z polymerových, neboi tradičních materiálů z plastů, betonu, železobetonu a kameniny --jeho použití je univerzální může sloužit jak pro dodatečné připojení, tak pro pokládku nového potrubí --šetří místo, protože při montáži je třeba odkrýt pouze prostor pro připojení --jednoduchý princip montáže: Navrtat - našroubovat - těsní --napojované potrubí lze díky integrovanému kulovému kloubu odklonit o ± 7,5 ve vodorovném nebo svislém směru; Smykové namáhání je sníženo na minimum; těsnění je podle typu výrobku zajištěno masívním těsněním, Airbagtěsněním Q-TE-C a jazýčkovým těsněním Materiál: % polypropylen bez obsahu plnících látek --receptura je ideálně vyvážená pro vysokou tuhost a houževnatost (mechanickou odolnost) --teplotní stabilita má rozsah od -20 C do krátkodobě 90 C --chemicky stabilní pro ph fyziologicky a ekologicky nezávadný materiál --korozivzdorný, s dlouhou životností Externí zkoušky: --osvědčení DIBt pro použití ve stavebnictví --splňuje požadavky na ohebnost podle ATV-DVWK-A zkoušky IKT těsnost při zvětšených tolerancích vrtaného otvoru (po 48 hod. zatížení) a produktové zkoušky IKT byly splněny s výsledkem VELMI DOBRÝ --popis uvnitř hrdla umožňuje identifikaci přípojky při prohlídce kamerovým systémem --díky širokému výrobnímu programu lze realizovat mnoho typů různých napojení; pro téměř každou situaci tak existuje řešení 304

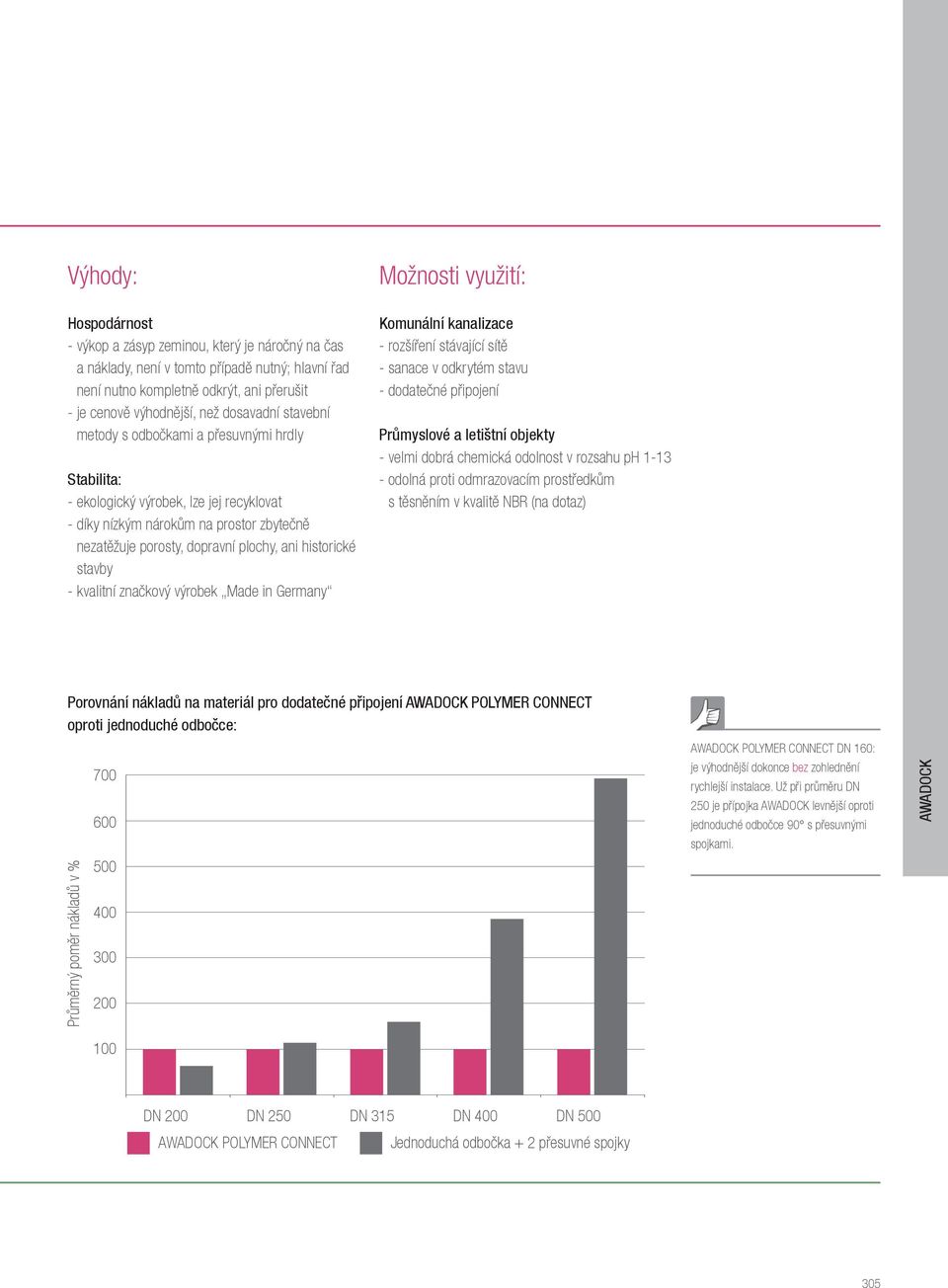

5 Výhody: Hospodárnost --výkop a zásyp zeminou, který je náročný na čas a náklady, není v tomto případě nutný; hlavní řad není nutno kompletně odkrýt, ani přerušit --je cenově výhodnější, než dosavadní stavební metody s odbočkami a přesuvnými hrdly Stabilita: --ekologický výrobek, lze jej recyklovat --díky nízkým nárokům na prostor zbytečně nezatěžuje porosty, dopravní plochy, ani historické stavby --kvalitní značkový výrobek Made in Germany Možnosti využití: Komunální kanalizace --rozšíření stávající sítě --sanace v odkrytém stavu --dodatečné připojení Průmyslové a letištní objekty --velmi dobrá chemická odolnost v rozsahu ph odolná proti odmrazovacím prostředkům s těsněním v kvalitě NBR (na dotaz) Porovnání nákladů na materiál pro dodatečné připojení POLYMER CONNECT oproti jednoduché odbočce: Průměrný poměr nákladů v % POLYMER CONNECT DN 160: je výhodnější dokonce bez zohlednění rychlejší instalace. Už při průměru DN 250 je přípojka levnější oproti jednoduché odbočce 90 s přesuvnými spojkami. DN 200 DN 250 DN 315 DN 400 DN 500 POLYMER CONNECT Jednoduchá odbočka + 2 přesuvné spojky 305

6 VARIANTY VÝROBKU Každé páté poškození kanalizační sítě se týká přípojek. Jak zjistil průzkum DWA Stav kanalizačních sítí v Německu v roce 2009, mají tak přípojky největší podíl na poškození kanalizace. Neodborně provedené přípojky mohou mít u kanalizační sítě za následek mnoho různých problémů, např. netěsnosti (kvůli nevhodným nebo chybějícím tvarovkám), vyčnívající potrubí, zarůstání kořínků, znečištění spodních vod nebo také ucpání potrubí. Změna tvaru Verformung Vytvoření trhlin Rissbildung Prasknutí Rohrbruch/Einsturz potrubí/zřícení Oberflächenschaden Poškození povrchu (incl. (včetně Korrosion/Verschleiß) koroze/opotřebení) Einragender oder Porušená schadhafter nebo poškozená Anschluss přípojka Spoje (posunuté, poškozené těsnění) Verbindungen (Verschoben, Dichtung einragend) Nesprávná oprava Schadhafte Sanierung Překážky při odtoku (kořeny, usazeniny) Abflusshindernisse (Wurzeln, Ablagerungen) Undichtheiten (In-/Exfiltration/Einragendes Dichtungsmaterial) Netěsnosti (in - a exfiltrace, poškozený těsnicí materiál) Zdroj DWA-průzkum: Rozložení poškození v kanalizační síti (zjištěná poškození) sonstige Jiné Schäden poškození Angabe Údaje v procentech in Prozent 306

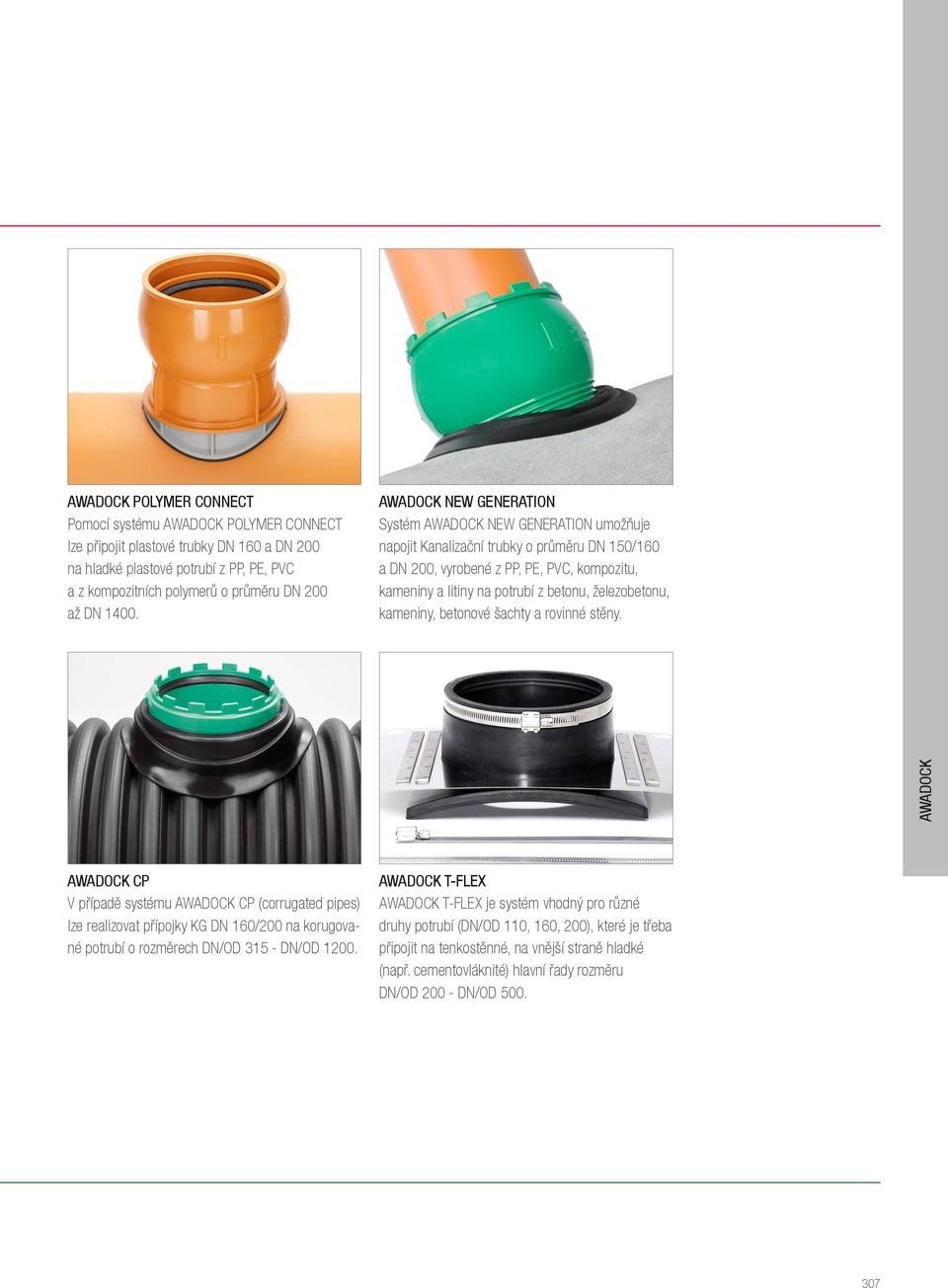

7 POLYMER CONNECT Pomocí systému POLYMER CONNECT lze připojit plastové trubky DN 160 a DN 200 na hladké plastové potrubí z PP, PE, PVC a z kompozitních polymerů o průměru DN 200 až DN NEW GENERATION Systém NEW GENERATION umožňuje napojit Kanalizační trubky o průměru DN 150/160 a DN 200, vyrobené z PP, PE, PVC, kompozitu, kameniny a litiny na potrubí z betonu, železobetonu, kameniny, betonové šachty a rovinné stěny. CP V případě systému CP (corrugated pipes) lze realizovat přípojky KG DN 160/200 na korugované potrubí o rozměrech DN/OD DN/OD T-FLEX T-FLEX je systém vhodný pro různé druhy potrubí (DN/OD 110, 160, 200), které je třeba připojit na tenkostěnné, na vnější straně hladké (např. cementovláknité) hlavní řady rozměru DN/OD DN/OD

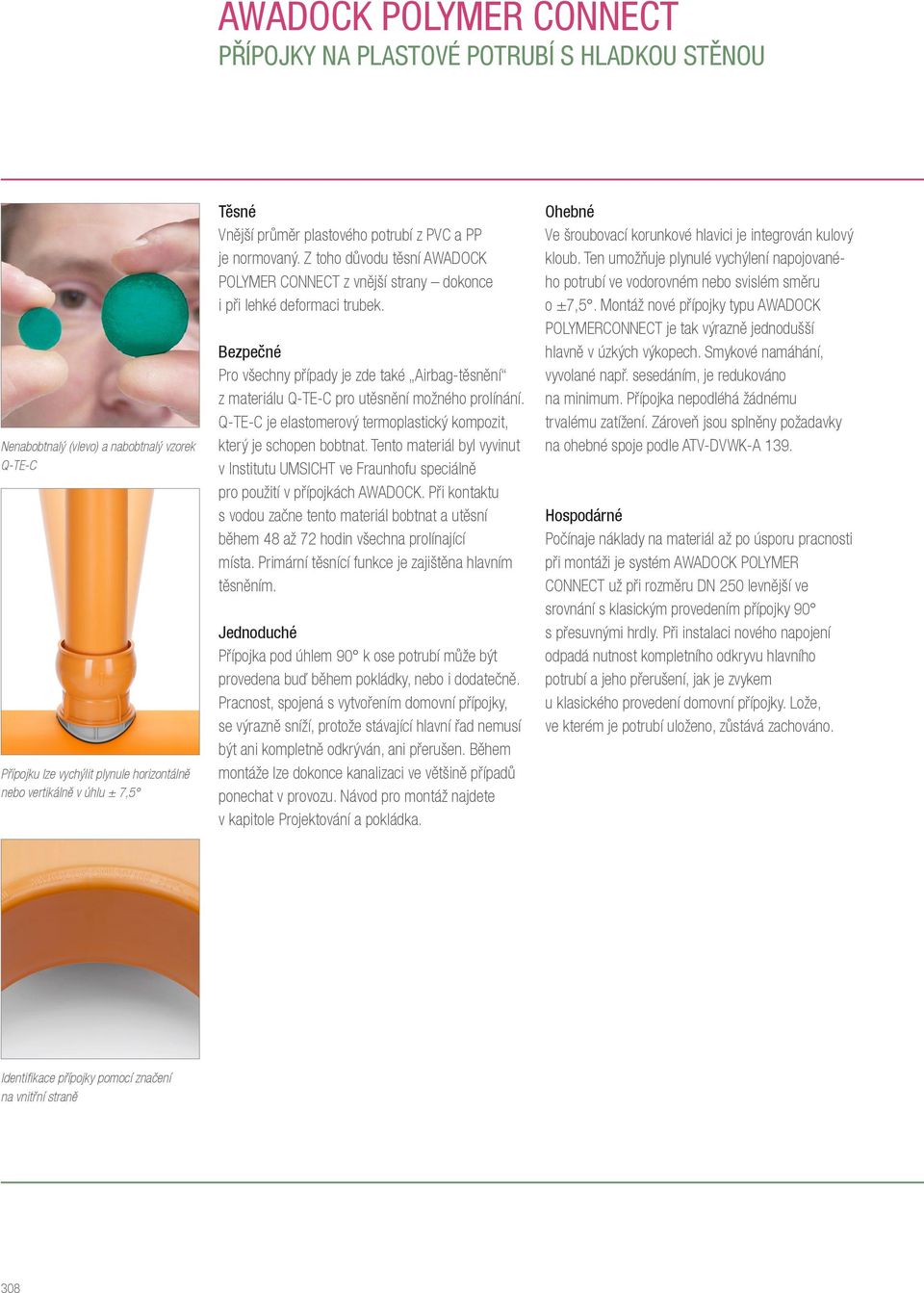

8 POLYMER CONNECT PŘÍPOJKY NA PLASTOVÉ POTRUBÍ S HLADKOU STĚNOU Těsné Vnější průměr plastového potrubí z PVC a PP je normovaný. Z toho důvodu těsní POLYMER CONNECT z vnější strany dokonce i při lehké deformaci trubek. Nenabobtnalý (vlevo) a nabobtnalý vzorek Q-TE-C Přípojku lze vychýlit plynule horizontálně nebo vertikálně v úhlu ± 7,5 Identifikace přípojky pomocí značení na vnitřní straně 308 Bezpečné Pro všechny případy je zde také Airbag-těsnění z materiálu Q-TE-C pro utěsnění možného prolínání. Q-TE-C je elastomerový termoplastický kompozit, který je schopen bobtnat. Tento materiál byl vyvinut v Institutu UMSICHT ve Fraunhofu speciálně pro použití v přípojkách. Při kontaktu s vodou začne tento materiál bobtnat a utěsní během 48 až 72 hodin všechna prolínající místa. Primární těsnící funkce je zajištěna hlavním těsněním. Jednoduché Přípojka pod úhlem 90 k ose potrubí může být provedena buď během pokládky, nebo i dodatečně. Pracnost, spojená s vytvořením domovní přípojky, se výrazně sníží, protože stávající hlavní řad nemusí být ani kompletně odkrýván, ani přerušen. Během montáže lze dokonce kanalizaci ve většině případů ponechat v provozu. Návod pro montáž najdete v kapitole Projektování a pokládka. Ohebné Ve šroubovací korunkové hlavici je integrován kulový kloub. Ten umožňuje plynulé vychýlení napojovaného potrubí ve vodorovném nebo svislém směru o ±7,5. Montáž nové přípojky typu POLYMERCONNECT je tak výrazně jednodušší hlavně v úzkých výkopech. Smykové namáhání, vyvolané např. sesedáním, je redukováno na minimum. Přípojka nepodléhá žádnému trvalému zatížení. Zároveň jsou splněny požadavky na ohebné spoje podle ATV-DVWK-A 139. Hospodárné Počínaje náklady na materiál až po úsporu pracnosti při montáži je systém POLYMER CONNECT už při rozměru DN 250 levnější ve srovnání s klasickým provedením přípojky 90 s přesuvnými hrdly. Při instalaci nového napojení odpadá nutnost kompletního odkryvu hlavního potrubí a jeho přerušení, jak je zvykem u klasického provedení domovní přípojky. Lože, ve kterém je potrubí uloženo, zůstává zachováno.

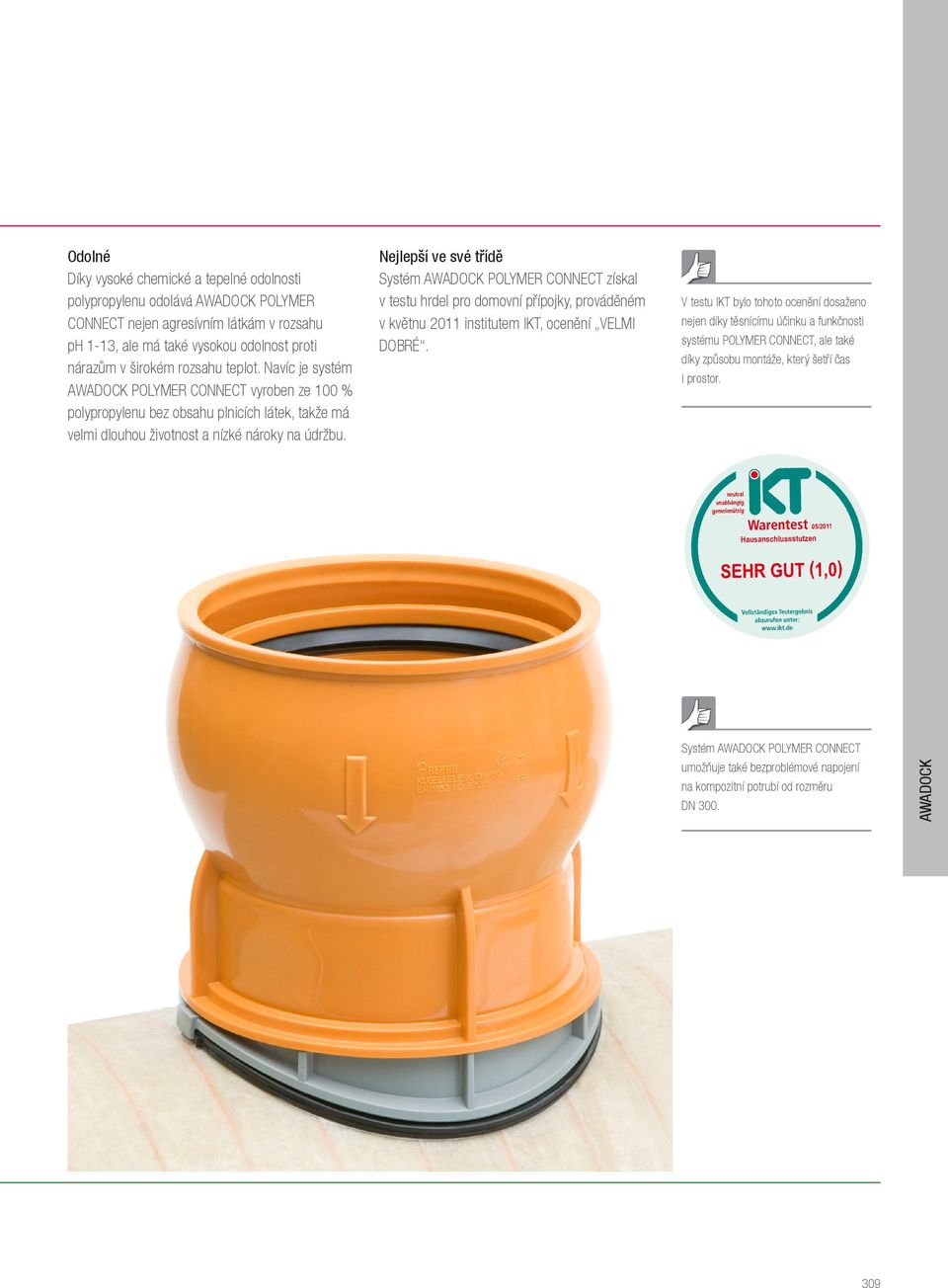

9 Odolné Díky vysoké chemické a tepelné odolnosti polypropylenu odolává POLYMER CONNECT nejen agresívním látkám v rozsahu ph 1-13, ale má také vysokou odolnost proti nárazům v širokém rozsahu teplot. Navíc je systém POLYMER CONNECT vyroben ze 100 % polypropylenu bez obsahu plnicích látek, takže má velmi dlouhou životnost a nízké nároky na údržbu. Nejlepší ve své třídě Systém POLYMER CONNECT získal v testu hrdel pro domovní přípojky, prováděném v květnu 2011 institutem IKT, ocenění VELMI DOBRÉ. V testu IKT bylo tohoto ocenění dosaženo nejen díky těsnícímu účinku a funkčnosti systému POLYMER CONNECT, ale také díky způsobu montáže, který šetří čas i prostor. Systém POLYMER CONNECT umožňuje také bezproblémové napojení na kompozitní potrubí od rozměru DN

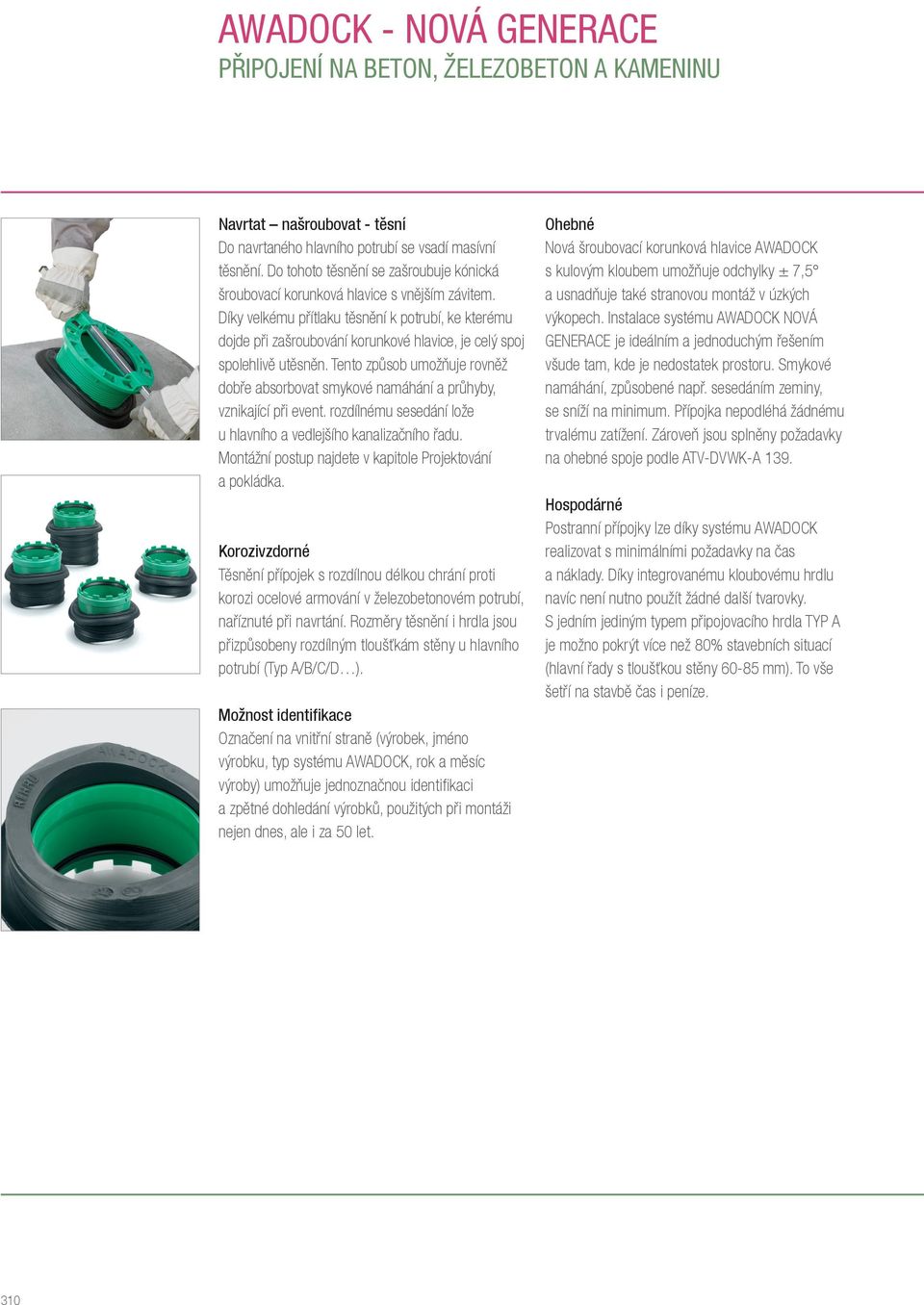

10 - NOVÁ GENERACE PŘIPOJENÍ NA BETON, ŽELEZOBETON A KAMENINU Navrtat našroubovat - těsní Do navrtaného hlavního potrubí se vsadí masívní těsnění. Do tohoto těsnění se zašroubuje kónická šroubovací korunková hlavice s vnějším závitem. Díky velkému přítlaku těsnění k potrubí, ke kterému dojde při zašroubování korunkové hlavice, je celý spoj spolehlivě utěsněn. Tento způsob umožňuje rovněž dobře absorbovat smykové namáhání a průhyby, vznikající při event. rozdílnému sesedání lože u hlavního a vedlejšího kanalizačního řadu. Montážní postup najdete v kapitole Projektování a pokládka. Korozivzdorné Těsnění přípojek s rozdílnou délkou chrání proti korozi ocelové armování v železobetonovém potrubí, naříznuté při navrtání. Rozměry těsnění i hrdla jsou přizpůsobeny rozdílným tloušťkám stěny u hlavního potrubí (Typ A/B/C/D ). Možnost identifikace Označení na vnitřní straně (výrobek, jméno výrobku, typ systému, rok a měsíc výroby) umožňuje jednoznačnou identifikaci a zpětné dohledání výrobků, použitých při montáži nejen dnes, ale i za 50 let. Ohebné Nová šroubovací korunková hlavice s kulovým kloubem umožňuje odchylky ± 7,5 a usnadňuje také stranovou montáž v úzkých výkopech. Instalace systému NOVÁ GENERACE je ideálním a jednoduchým řešením všude tam, kde je nedostatek prostoru. Smykové namáhání, způsobené např. sesedáním zeminy, se sníží na minimum. Přípojka nepodléhá žádnému trvalému zatížení. Zároveň jsou splněny požadavky na ohebné spoje podle ATV-DVWK-A 139. Hospodárné Postranní přípojky lze díky systému realizovat s minimálními požadavky na čas a náklady. Díky integrovanému kloubovému hrdlu navíc není nutno použít žádné další tvarovky. S jedním jediným typem připojovacího hrdla TYP A je možno pokrýt více než 80% stavebních situací (hlavní řady s tloušťkou stěny mm). To vše šetří na stavbě čas i peníze. 310

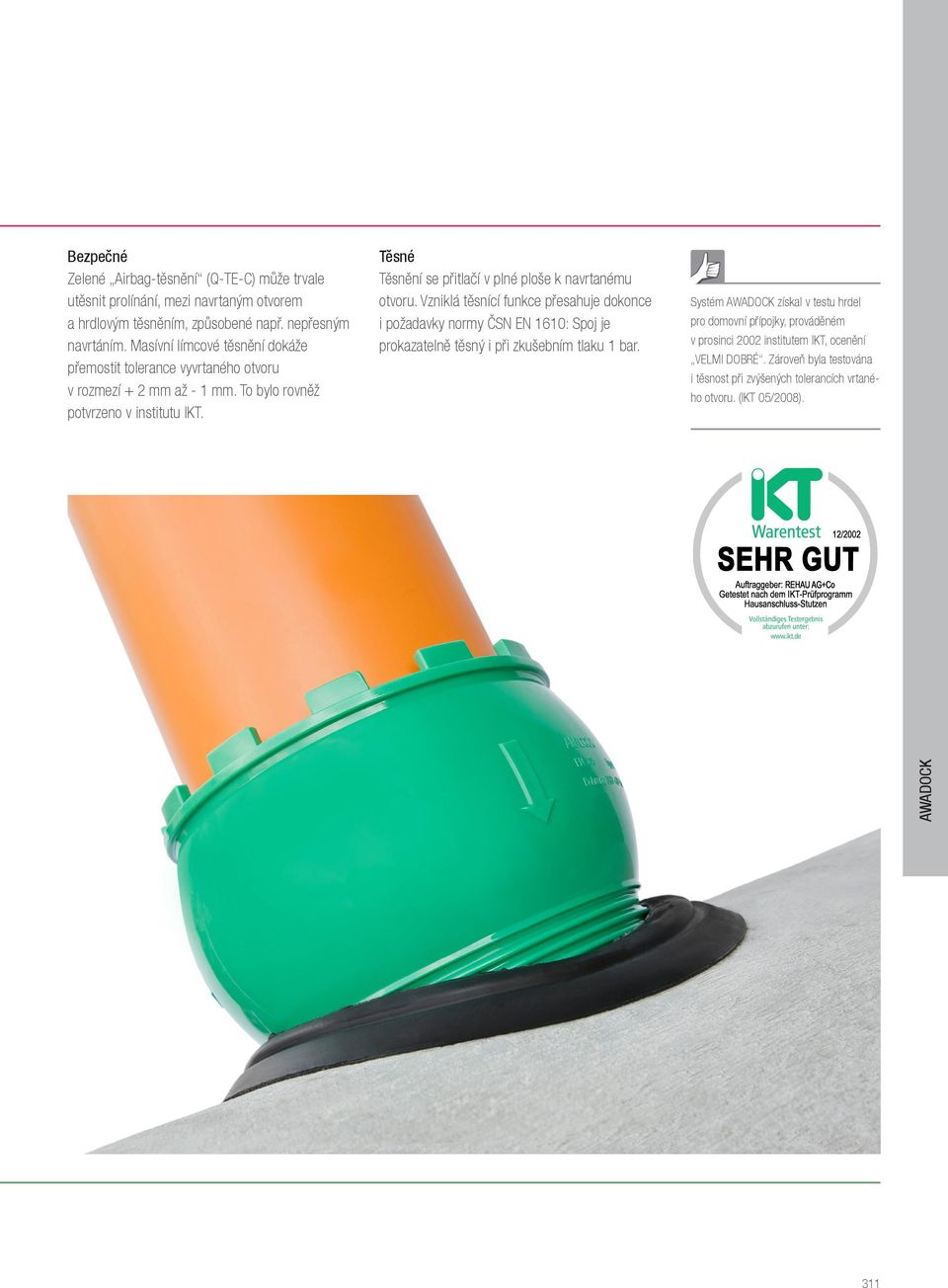

11 Bezpečné Zelené Airbag-těsnění (Q-TE-C) může trvale utěsnit prolínání, mezi navrtaným otvorem a hrdlovým těsněním, způsobené např. nepřesným navrtáním. Masívní límcové těsnění dokáže přemostit tolerance vyvrtaného otvoru v rozmezí + 2 mm až - 1 mm. To bylo rovněž potvrzeno v institutu IKT. Těsné Těsnění se přitlačí v plné ploše k navrtanému otvoru. Vzniklá těsnící funkce přesahuje dokonce i požadavky normy ČSN EN 1610: Spoj je prokazatelně těsný i při zkušebním tlaku 1 bar. Systém získal v testu hrdel pro domovní přípojky, prováděném v prosinci 2002 institutem IKT, ocenění VELMI DOBRÉ. Zároveň byla testována i těsnost při zvýšených tolerancích vrtaného otvoru. (IKT 05/2008). 311

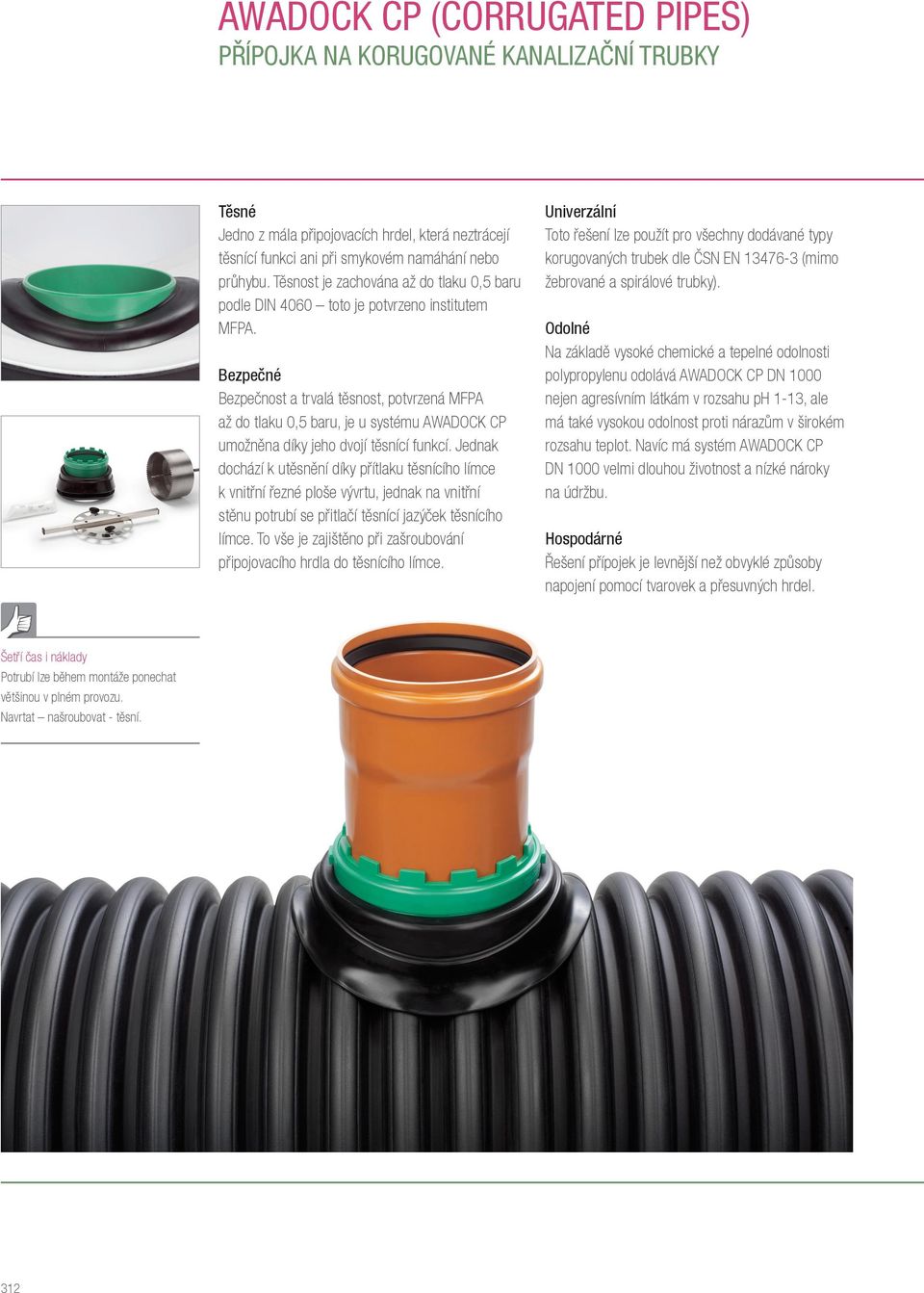

12 CP (CORRUGATED PIPES) PŘÍPOJKA NA KORUGOVANÉ KANALIZAČNÍ TRUBKY Těsné Jedno z mála připojovacích hrdel, která neztrácejí těsnící funkci ani při smykovém namáhání nebo průhybu. Těsnost je zachována až do tlaku 0,5 baru podle DIN 4060 toto je potvrzeno institutem MFPA. Bezpečné Bezpečnost a trvalá těsnost, potvrzená MFPA až do tlaku 0,5 baru, je u systému CP umožněna díky jeho dvojí těsnící funkcí. Jednak dochází k utěsnění díky přítlaku těsnícího límce k vnitřní řezné ploše vývrtu, jednak na vnitřní stěnu potrubí se přitlačí těsnící jazýček těsnícího límce. To vše je zajištěno při zašroubování připojovacího hrdla do těsnícího límce. Šetří čas i náklady Potrubí lze během montáže ponechat většinou v plném provozu. Navrtat našroubovat - těsní. 312 Univerzální Toto řešení lze použít pro všechny dodávané typy korugovaných trubek dle ČSN EN (mimo žebrované a spirálové trubky). Odolné Na základě vysoké chemické a tepelné odolnosti polypropylenu odolává CP DN 1000 nejen agresívním látkám v rozsahu ph 1-13, ale má také vysokou odolnost proti nárazům v širokém rozsahu teplot. Navíc má systém CP DN 1000 velmi dlouhou životnost a nízké nároky na údržbu. Hospodárné Řešení přípojek je levnější než obvyklé způsoby napojení pomocí tvarovek a přesuvných hrdel.

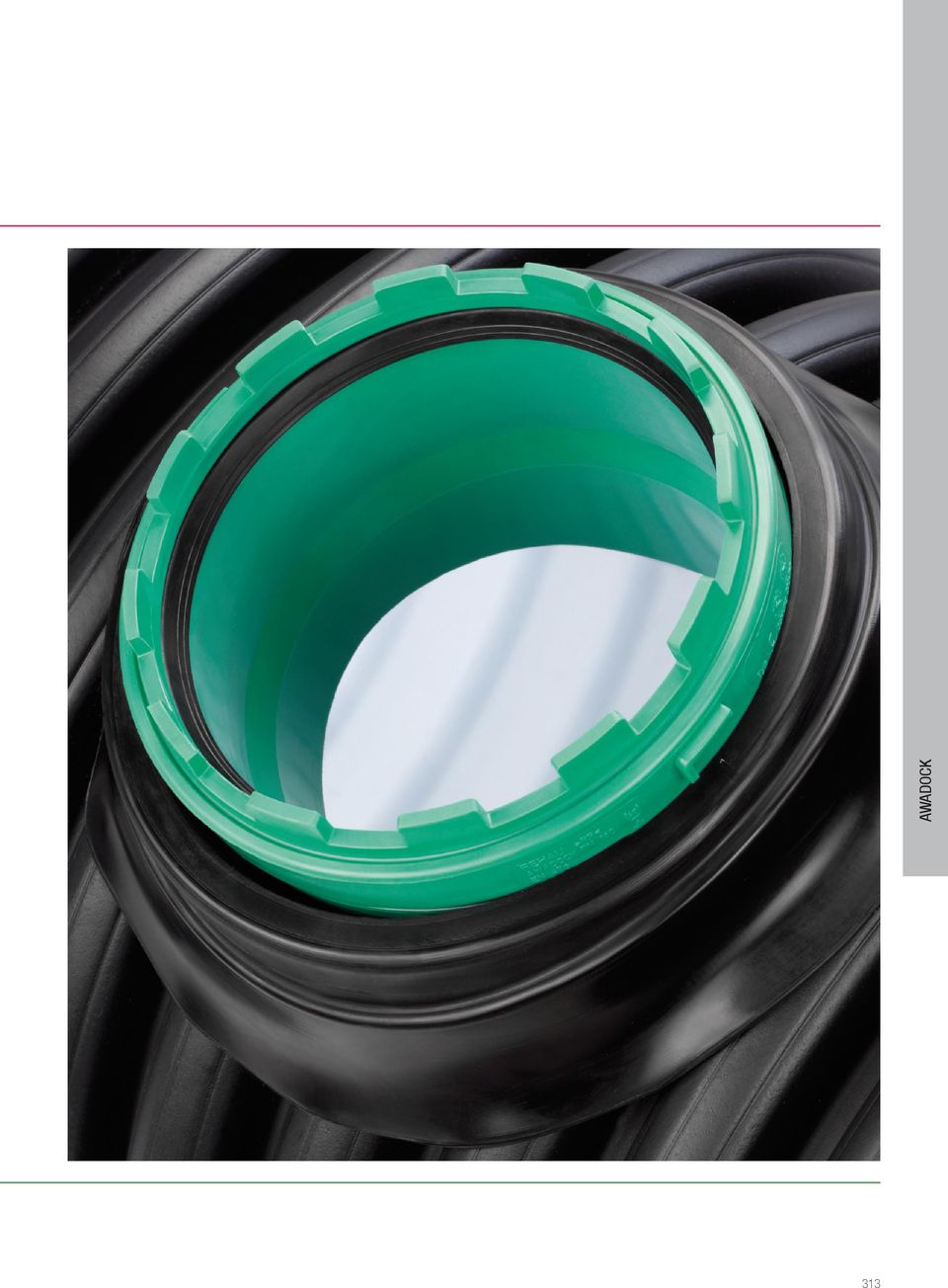

13 313

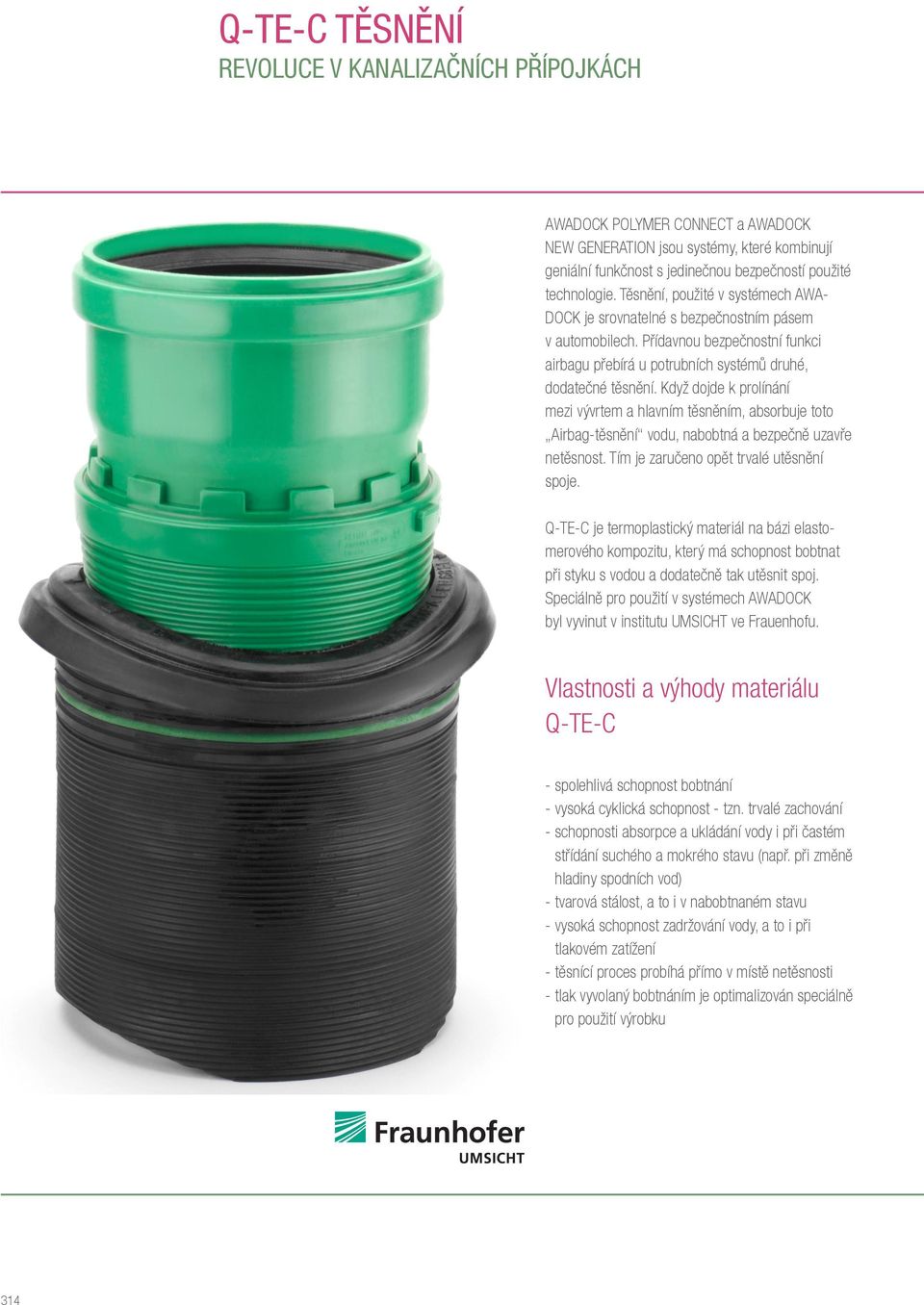

14 Q-TE-C TĚSNĚNÍ REVOLUCE V KANALIZAČNÍCH PŘÍPOJKÁCH POLYMER CONNECT a NEW GENERATION jsou systémy, které kombinují geniální funkčnost s jedinečnou bezpečností použité technologie. Těsnění, použité v systémech AWA- DOCK je srovnatelné s bezpečnostním pásem v automobilech. Přídavnou bezpečnostní funkci airbagu přebírá u potrubních systémů druhé, dodatečné těsnění. Když dojde k prolínání mezi vývrtem a hlavním těsněním, absorbuje toto Airbag-těsnění vodu, nabobtná a bezpečně uzavře netěsnost. Tím je zaručeno opět trvalé utěsnění spoje. Q-TE-C je termoplastický materiál na bázi elastomerového kompozitu, který má schopnost bobtnat při styku s vodou a dodatečně tak utěsnit spoj. Speciálně pro použití v systémech byl vyvinut v institutu UMSICHT ve Frauenhofu. Vlastnosti a výhody materiálu Q-TE-C --spolehlivá schopnost bobtnání --vysoká cyklická schopnost - tzn. trvalé zachování --schopnosti absorpce a ukládání vody i při častém střídání suchého a mokrého stavu (např. při změně hladiny spodních vod) --tvarová stálost, a to i v nabobtnaném stavu --vysoká schopnost zadržování vody, a to i při tlakovém zatížení --těsnící proces probíhá přímo v místě netěsnosti --tlak vyvolaný bobtnáním je optimalizován speciálně pro použití výrobku 314

15 Působení těsnění Q-TE-C V nepříznivé situaci při zástavbě má stěna otvoru větší vadná místa, např. kazy, rýhy nebo je vyvrtaná lehce šikmo k ose trubky. Spojení je netěsné. Podzemní voda proniká do hlavní kanalizace. systém připojení zaručuje těsnost a funkčnost také za těchto problematických podmínek. těsní po max. 48 hodinách. Protože tyto parametry testu jsou náročnější než obvyklá zadání výrobce, IKT propůjčuje NEW GENERTION pečeť Zkoušeno IKT. Mezi 10 až 24 hodinami začne těsnění Q-TE-C viditelně bobtnat. Začíná utěsňování. Po cca 48 až 72 hodinách dochází k trvalému utěsnění netěsnosti. Těsnění Q-TE-C je natolik uzavřené v připojovacím těsnění, že voda zůstává zachycena. Připojovací těsnění s Q-TE-C 315

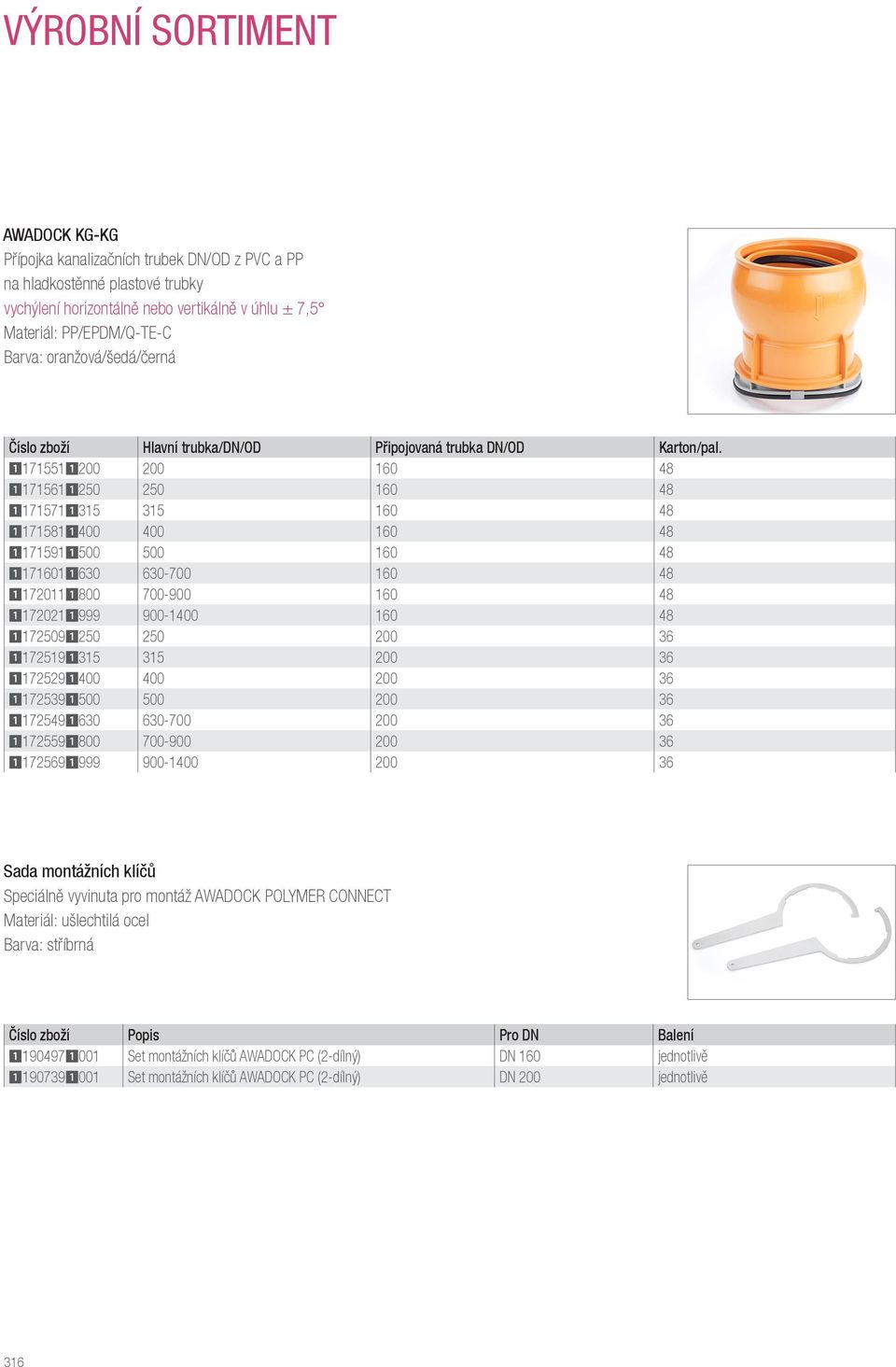

16 VÝROBNÍ SORTIMENT KG-KG Přípojka kanalizačních trubek DN/OD z PVC a PP na hladkostěnné plastové trubky vychýlení horizontálně nebo vertikálně v úhlu ± 7,5 Materiál: PP/EPDM/Q-TE-C Barva: oranžová/šedá/černá Číslo zboží Hlavní trubka/dn/od Připojovaná trubka DN/OD Karton/pal Sada montážních klíčů Speciálně vyvinuta pro montáž POLYMER CONNECT Materiál: ušlechtilá ocel Barva: stříbrná Číslo zboží Popis Pro DN Balení Set montážních klíčů PC (2-dílný) DN 160 jednotlivě Set montážních klíčů PC (2-dílný) DN 200 jednotlivě 316

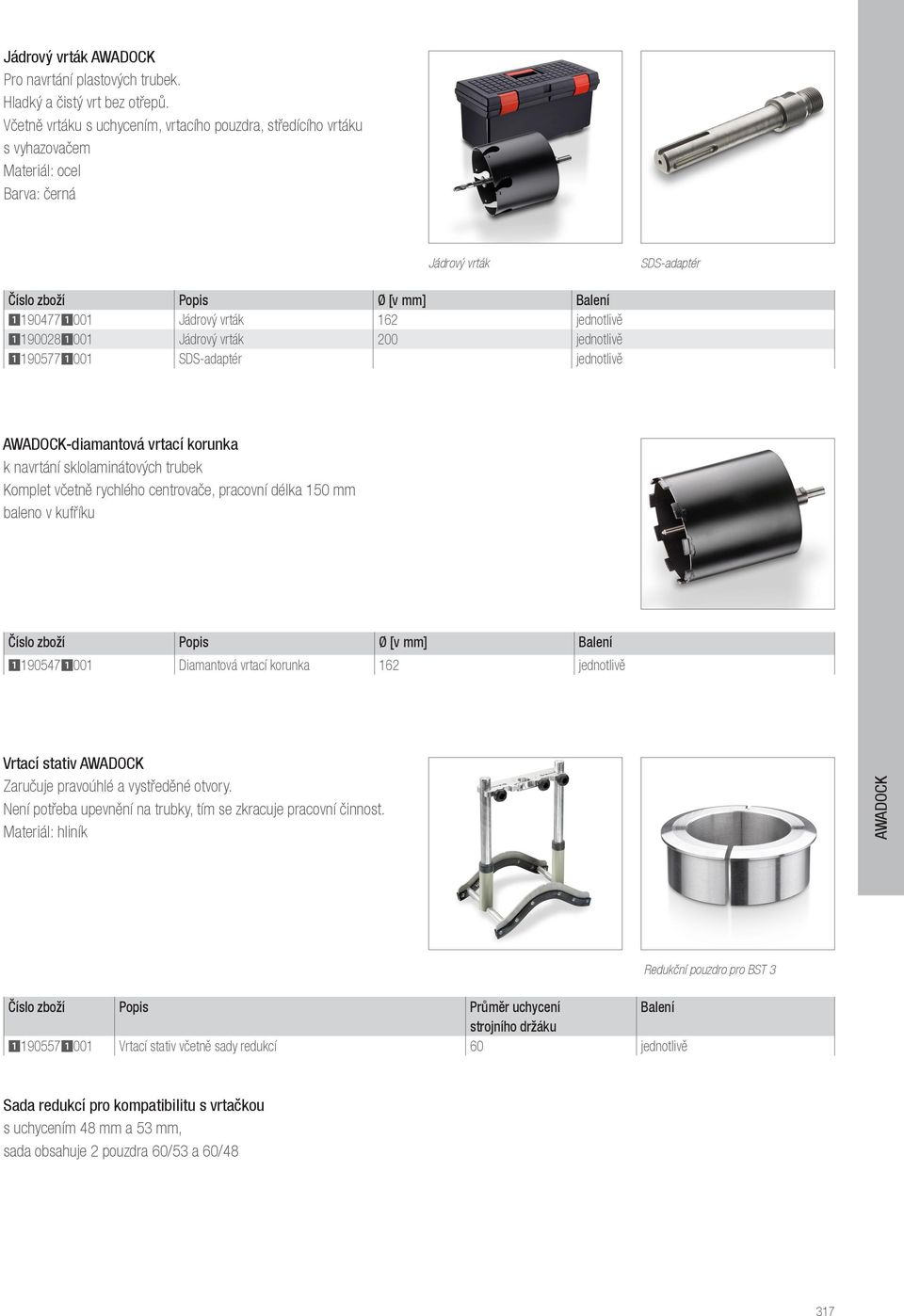

17 Jádrový vrták Pro navrtání plastových trubek. Hladký a čistý vrt bez otřepů. Včetně vrtáku s uchycením, vrtacího pouzdra, středícího vrtáku s vyhazovačem Materiál: ocel Barva: černá Jádrový vrták SDS-adaptér Číslo zboží Popis Ø [v mm] Balení Jádrový vrták 162 jednotlivě Jádrový vrták 200 jednotlivě SDS-adaptér jednotlivě -diamantová vrtací korunka k navrtání sklolaminátových trubek Komplet včetně rychlého centrovače, pracovní délka 150 mm baleno v kufříku Číslo zboží Popis Ø [v mm] Balení Diamantová vrtací korunka 162 jednotlivě Vrtací stativ Zaručuje pravoúhlé a vystředěné otvory. Není potřeba upevnění na trubky, tím se zkracuje pracovní činnost. Materiál: hliník Redukční pouzdro pro BST 3 Číslo zboží Popis Průměr uchycení Balení strojního držáku Vrtací stativ včetně sady redukcí 60 jednotlivě Sada redukcí pro kompatibilitu s vrtačkou s uchycením 48 mm a 53 mm, sada obsahuje 2 pouzdra 60/53 a 60/48 317

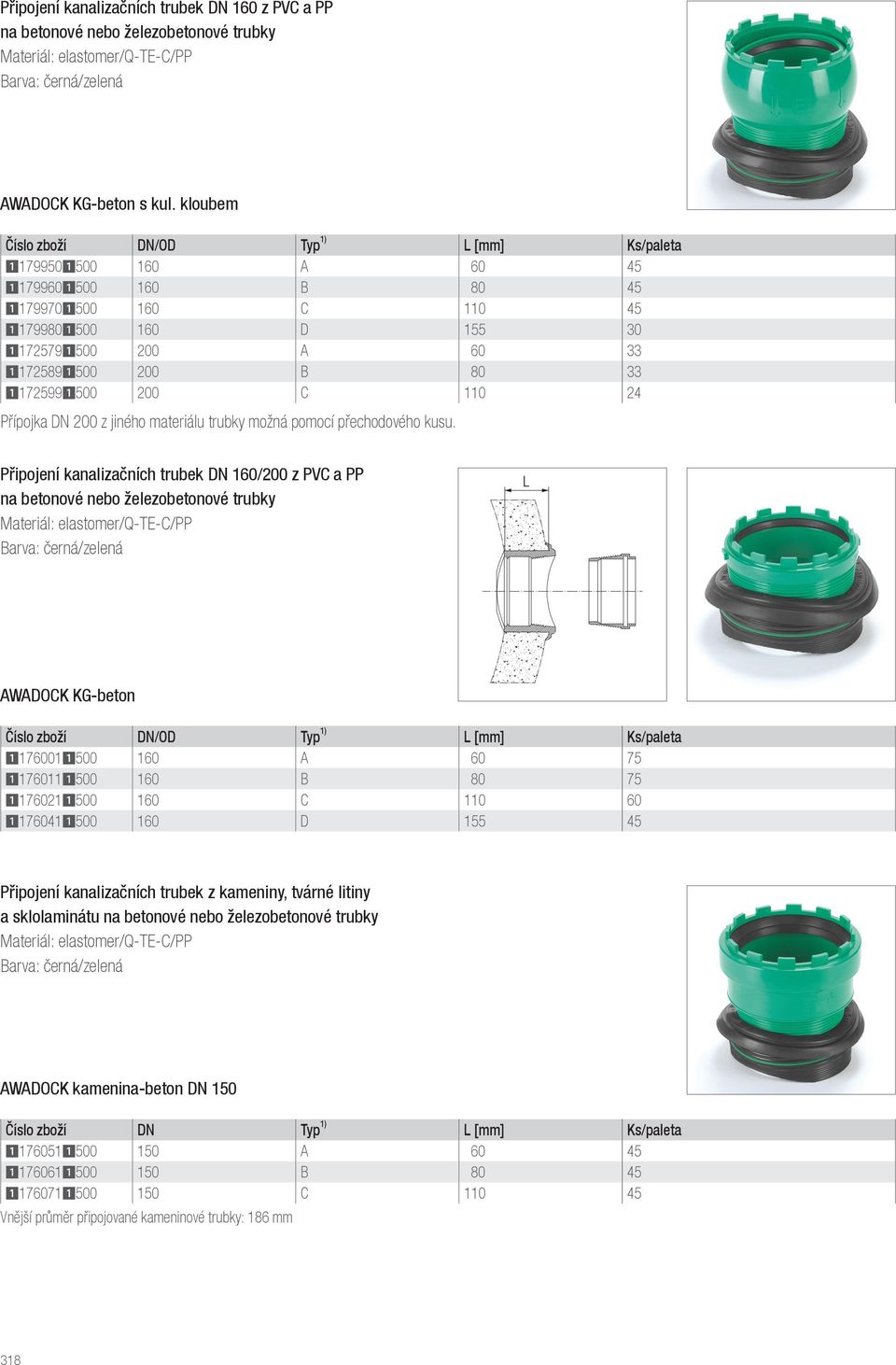

18 Připojení kanalizačních trubek DN 160 z PVC a PP na betonové nebo železobetonové trubky Materiál: elastomer/q-te-c/pp Barva: černá/zelená KG-beton s kul. kloubem Číslo zboží DN/OD Typ 1) L [mm] Ks/paleta A B C D A B C Přípojka DN 200 z jiného materiálu trubky možná pomocí přechodového kusu. Připojení kanalizačních trubek DN 160/200 z PVC a PP na betonové nebo železobetonové trubky Materiál: elastomer/q-te-c/pp Barva: černá/zelená L KG-beton Číslo zboží DN/OD Typ 1) L [mm] Ks/paleta A B C D Připojení kanalizačních trubek z kameniny, tvárné litiny a sklolaminátu na betonové nebo železobetonové trubky Materiál: elastomer/q-te-c/pp Barva: černá/zelená kamenina-beton DN 150 Číslo zboží DN Typ 1) L [mm] Ks/paleta A B C Vnější průměr připojované kameninové trubky: 186 mm 318

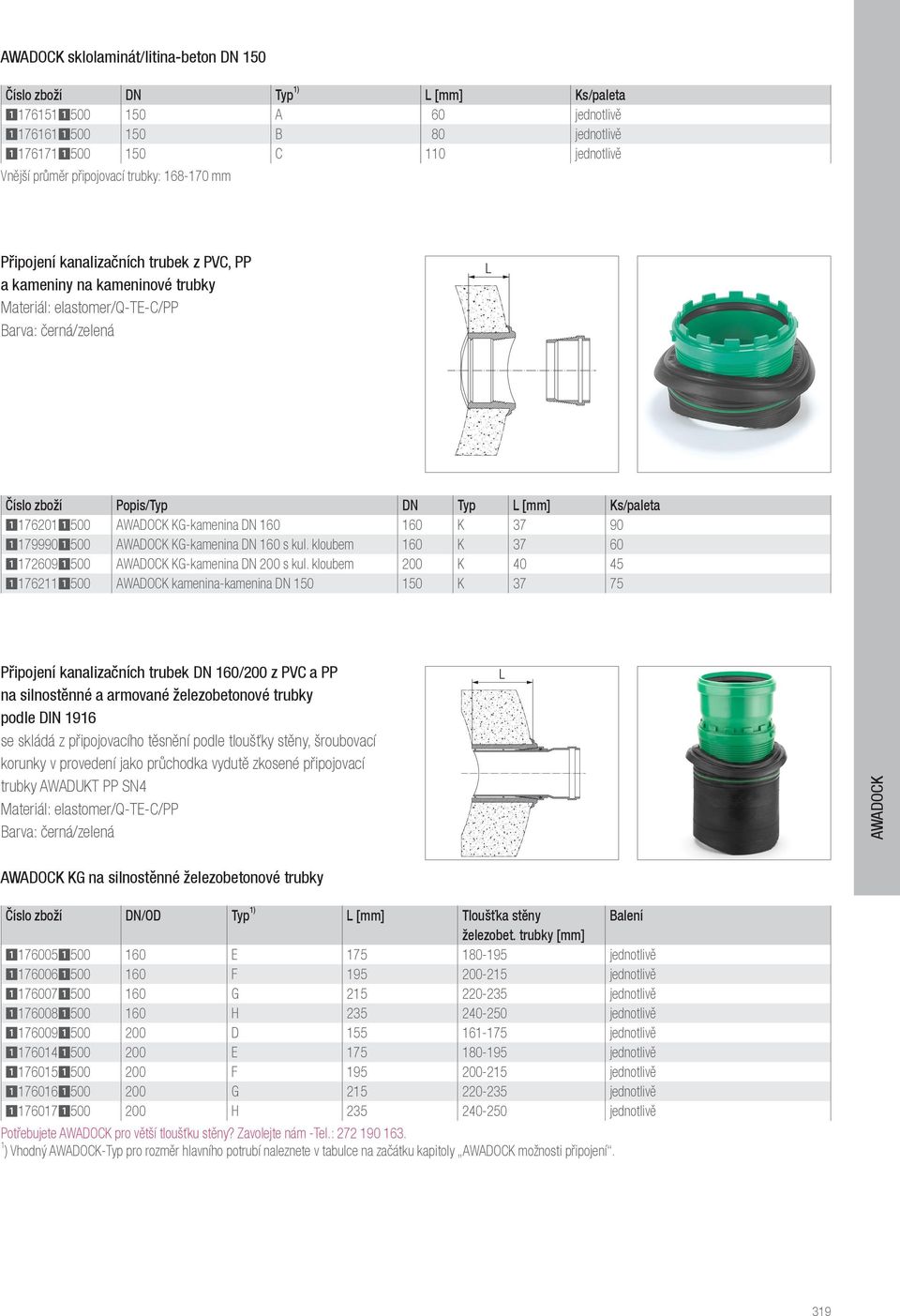

19 sklolaminát/litina-beton DN 150 Číslo zboží DN Typ 1) L [mm] Ks/paleta A 60 jednotlivě B 80 jednotlivě C 110 jednotlivě Vnější průměr připojovací trubky: mm Připojení kanalizačních trubek z PVC, PP a kameniny na kameninové trubky Materiál: elastomer/q-te-c/pp Barva: černá/zelená L Číslo zboží Popis/Typ DN Typ L [mm] Ks/paleta KG-kamenina DN K KG-kamenina DN 160 s kul. kloubem 160 K KG-kamenina DN 200 s kul. kloubem 200 K kamenina-kamenina DN K Připojení kanalizačních trubek DN 160/200 z PVC a PP na silnostěnné a armované železobetonové trubky podle DIN 1916 se skládá z připojovacího těsnění podle tloušťky stěny, šroubovací korunky v provedení jako průchodka vydutě zkosené připojovací trubky AWADUKT PP SN4 Materiál: elastomer/q-te-c/pp Barva: černá/zelená L KG na silnostěnné železobetonové trubky Číslo zboží DN/OD Typ 1) L [mm] Tloušťka stěny Balení železobet. trubky [mm] E jednotlivě F jednotlivě G jednotlivě H jednotlivě D jednotlivě E jednotlivě F jednotlivě G jednotlivě H jednotlivě Potřebujete pro větší tloušťku stěny? Zavolejte nám -Tel.: ) Vhodný -Typ pro rozměr hlavního potrubí naleznete v tabulce na začátku kapitoly možnosti připojení. 319

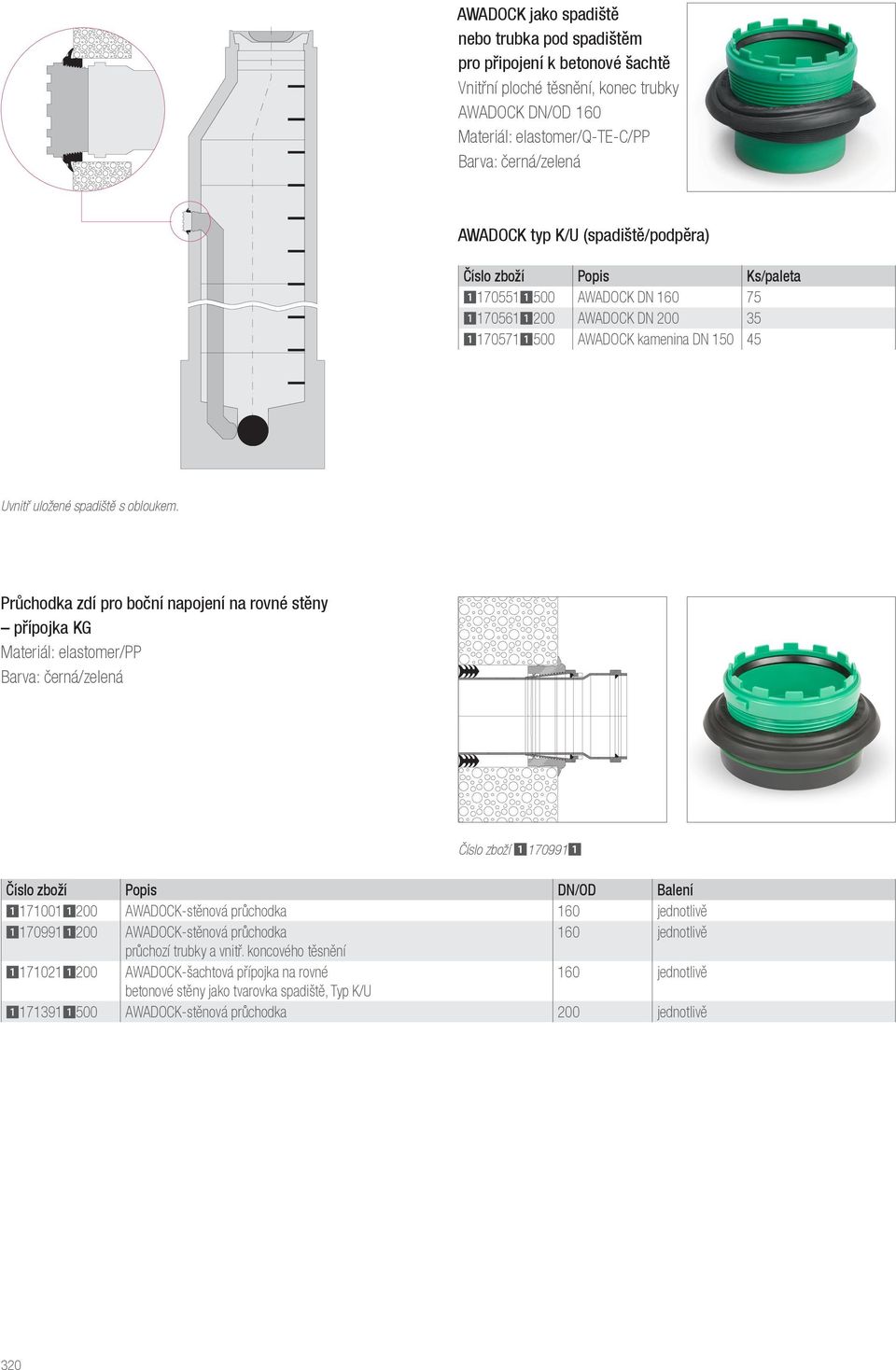

20 jako spadiště nebo trubka pod spadištěm pro připojení k betonové šachtě Vnitřní ploché těsnění, konec trubky DN/OD 160 Materiál: elastomer/q-te-c/pp Barva: černá/zelená typ K/U (spadiště/podpěra) Číslo zboží Popis Ks/paleta DN DN kamenina DN Uvnitř uložené spadiště s obloukem. Průchodka zdí pro boční napojení na rovné stěny přípojka KG Materiál: elastomer/pp Barva: černá/zelená Číslo zboží Číslo zboží Popis DN/OD Balení stěnová průchodka 160 jednotlivě stěnová průchodka 160 jednotlivě průchozí trubky a vnitř. koncového těsnění šachtová přípojka na rovné 160 jednotlivě betonové stěny jako tvarovka spadiště, Typ K/U stěnová průchodka 200 jednotlivě 320

21 Připojení kanalizačních trubek z PVC a PP na REHAU AWAŠACHTU PP DN 1000 Materiál: elastomer/pp Barva: černá/zelená Typ Standard Typ K/U s prodlouženým koncem trubky DN/OD 160 uvnitř Číslo zboží Typ DN/OD Balení Standard 160 jednotlivě K/U 160 jednotlivě Standard 200 jednotlivě jako průchodka trubkou, bez omezení délky pro vsunutí 200 jednotlivě Kombinovaná sada připojovacího systému obsahuje: připojovací těsnění a trubku AWADUKT SN 10 0,5 m; délka těsnění: 50 mm Materiál: RAU-PP 2300/elastomer Barva: oranžovohnědá/černá Číslo zboží d 1 t BL - stavební délka Otvor [mm] [mm] [mm] [mm] Montážní klíč pro Materiál: ušlechtilá ocel/plast Barva: stříbrná Číslo zboží Typ Balení Standard jednotlivě Tento montážní klíč byl vyvinut speciálně pro použití a lze jej použít univerzálně pro všechny typy. 321

22 -diamantová vrtací korunka Pro použití na betonové, sklolaminátové a železobetonové trubky s měkkými až tvrdými příklepy a středním až vysokým armováním Číslo zboží Ø [v mm] Připojení /4 UNC-hrdlo /4 UNC-hrdlo /4 UNC-hrdlo /4 UNC-hrdlo /4 UNC-hrdlo Jádrový vrták K navrtání plastových trubek a šachet Včetně vrtáku s uchycením, vrtacího pouzdra, středícího vrtáku s vyhazovačem Číslo zboží Popis Ø [v mm] Balení Jádrový vrták 200 kufřík na nářadí Jádrový vrták 250 volně T-FLEX Přípojka na systémy kanalizačních trubek s hladkou vnější stěnou Materiál: ušlechtilá ocel/epdm Číslo zboží DN/OD Vnější-Ø [mm] Vnější-Ø [mm] Otvor Ks/balení připojovaná trubka hlavní trubka [mm]

23 T-FLEX - vrtací korunka včetně středícího vrtáku vhodná pro vrtačky s kluznou spojkou Číslo zboží Pro DN Otvor [mm] Přípojka kanalizačních trubek z PVC a PP na vázané kanalizační trubky (corrugated pipes) Materiál: elastomer/pp Barva: černá/zelená KG-CP Sada KG-CP Číslo zboží DN/OD Typ Rozměr korugované trubky Výška profilu [mm] Otvor [mm] A DN OD DN ID B DN OD DN ID C DN OD DN OD Montážní klíč pro Materiál: ušlechtilá ocel/plast Barva: stříbrná Nové provedení Číslo zboží Typ Balení Standard jednotlivě Tento montážní klíč byl vyvinut speciálně pro použití a lze jej použít univerzálně pro všechny typy. 323

24 Jádrový vrták K navrtání plastových trubek a šachet včetně vrtáku s uchycením, vrtacího pouzdra, středícího vrtáku s vyhazovačem. Číslo zboží Popis Ø [v mm] Balení Jádrový vrták 178 kufřík na nářadí Jádrový vrták 200 kufřík na nářadí Jádrový vrták 250 volně Vrtací stativ Na korugované kanalizační trubky, zaručuje otvory v pravém úhlu a vystředěné. Materiál: hliník Číslo zboží Popis Průměr uchycení Balení strojního držáku [mm] Vrtací stativ BST2 43 jednotlivě 324
