1

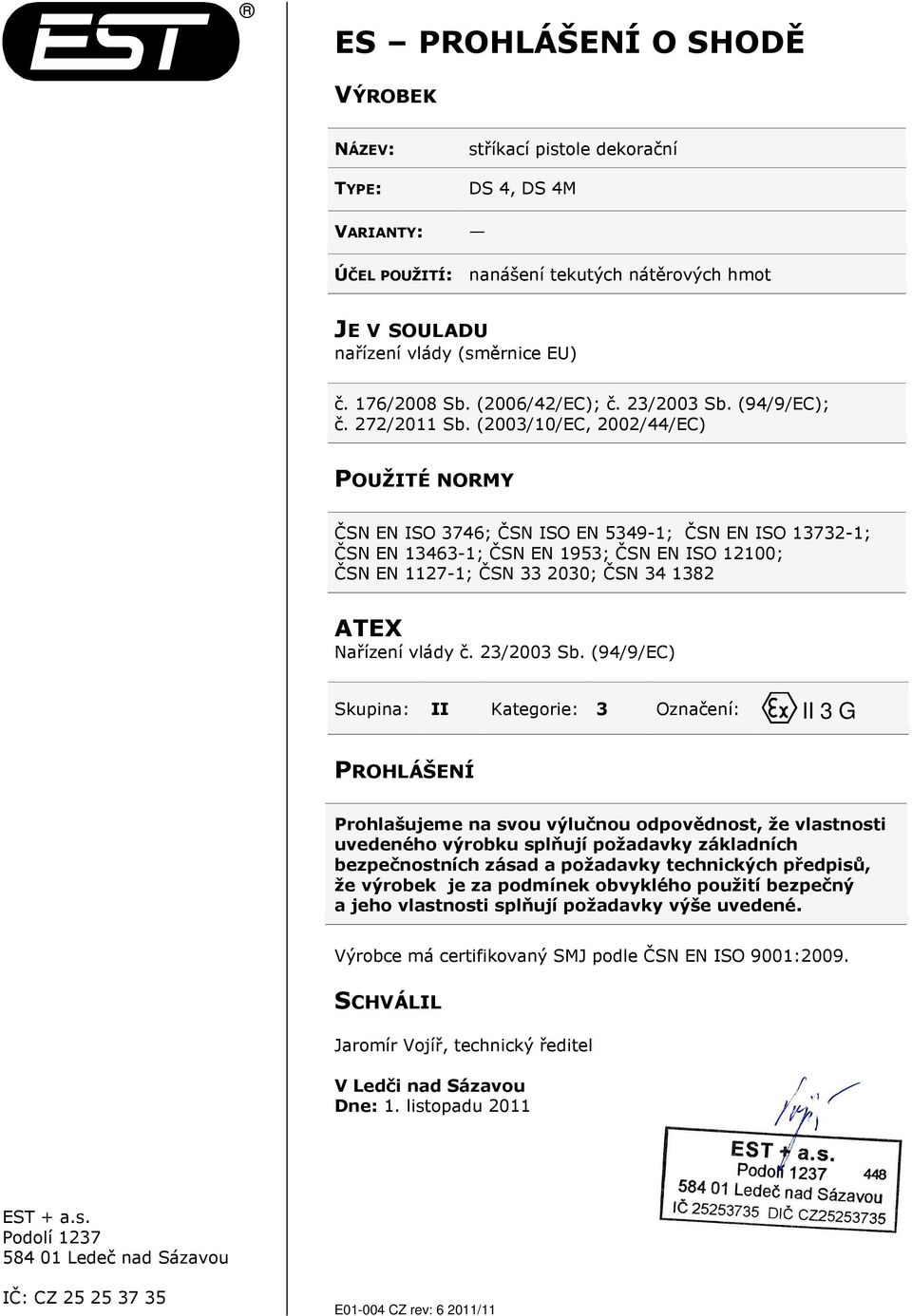

2 ES PROHLÁŠENÍ O SHODĚ VÝROBEK NÁZEV: TYPE: stříkací pistole dekorační DS 4, DS 4M VARIANTY: ÚČEL POUŽITÍ: nanášení tekutých nátěrových hmot JE V SOULADU nařízení vlády (směrnice EU) č. 176/2008 Sb. (2006/42/EC); č. 23/2003 Sb. (94/9/EC); č. 272/2011 Sb. (2003/10/EC, 2002/44/EC) POUŽITÉ NORMY ČSN EN ISO 3746; ČSN ISO EN ; ČSN EN ISO ; ČSN EN ; ČSN EN 1953; ČSN EN ISO 12100; ČSN EN ; ČSN ; ČSN ATEX Nařízení vlády č. 23/2003 Sb. (94/9/EC) Skupina: II Kategorie: 3 Označení: II 3 G PROHLÁŠENÍ Prohlašujeme na svou výlučnou odpovědnost, že vlastnosti uvedeného výrobku splňují požadavky základních bezpečnostních zásad a požadavky technických předpisů, že výrobek je za podmínek obvyklého použití bezpečný a jeho vlastnosti splňují požadavky výše uvedené. Výrobce má certifikovaný SMJ podle ČSN EN ISO 9001:2009. SCHVÁLIL Jaromír Vojíř, technický ředitel V Ledči nad Sázavou Dne: 1. listopadu 2011 EST + a.s. Podolí Ledeč nad Sázavou IČ: CZ E CZ rev: /11

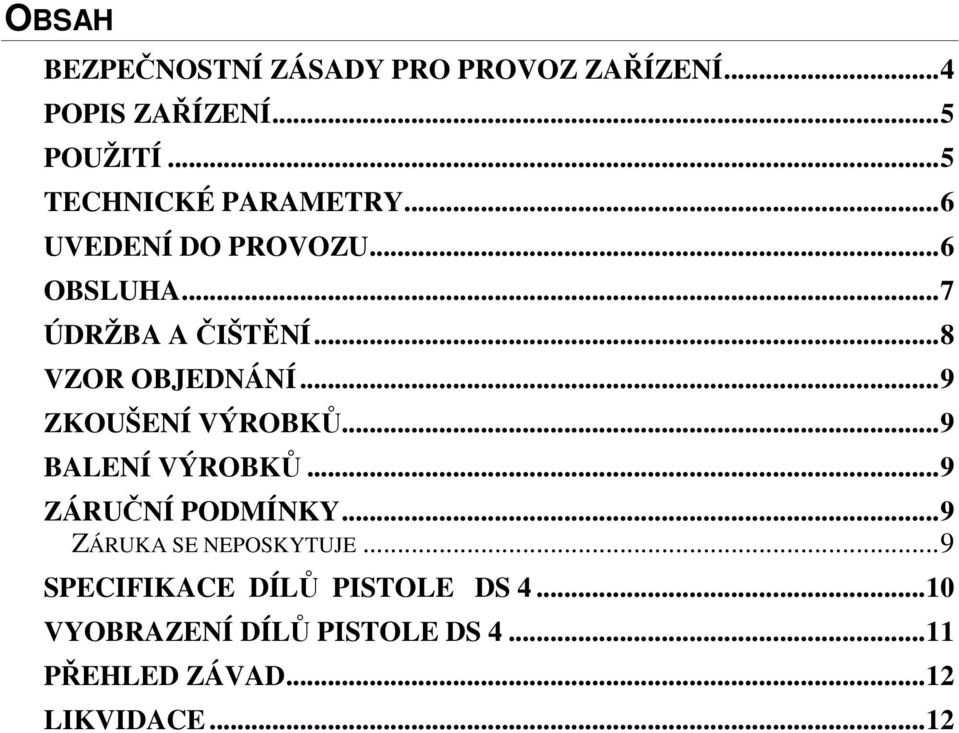

3 OBSAH BEZPEČNOSTNÍ ZÁSADY PRO PROVOZ ZAŘÍZENÍ...4 POPIS ZAŘÍZENÍ...5 POUŽITÍ...5 TECHNICKÉ PARAMETRY...6 UVEDENÍ DO PROVOZU...6 OBSLUHA...7 ÚDRŽBA A ČIŠTĚNÍ...8 VZOR OBJEDNÁNÍ...9 ZKOUŠENÍ VÝROBKŮ...9 BALENÍ VÝROBKŮ...9 ZÁRUČNÍ PODMÍNKY...9 ZÁRUKA SE NEPOSKYTUJE...9 SPECIFIKACE DÍLŮ PISTOLE DS VYOBRAZENÍ DÍLŮ PISTOLE DS PŘEHLED ZÁVAD...12 LIKVIDACE...12

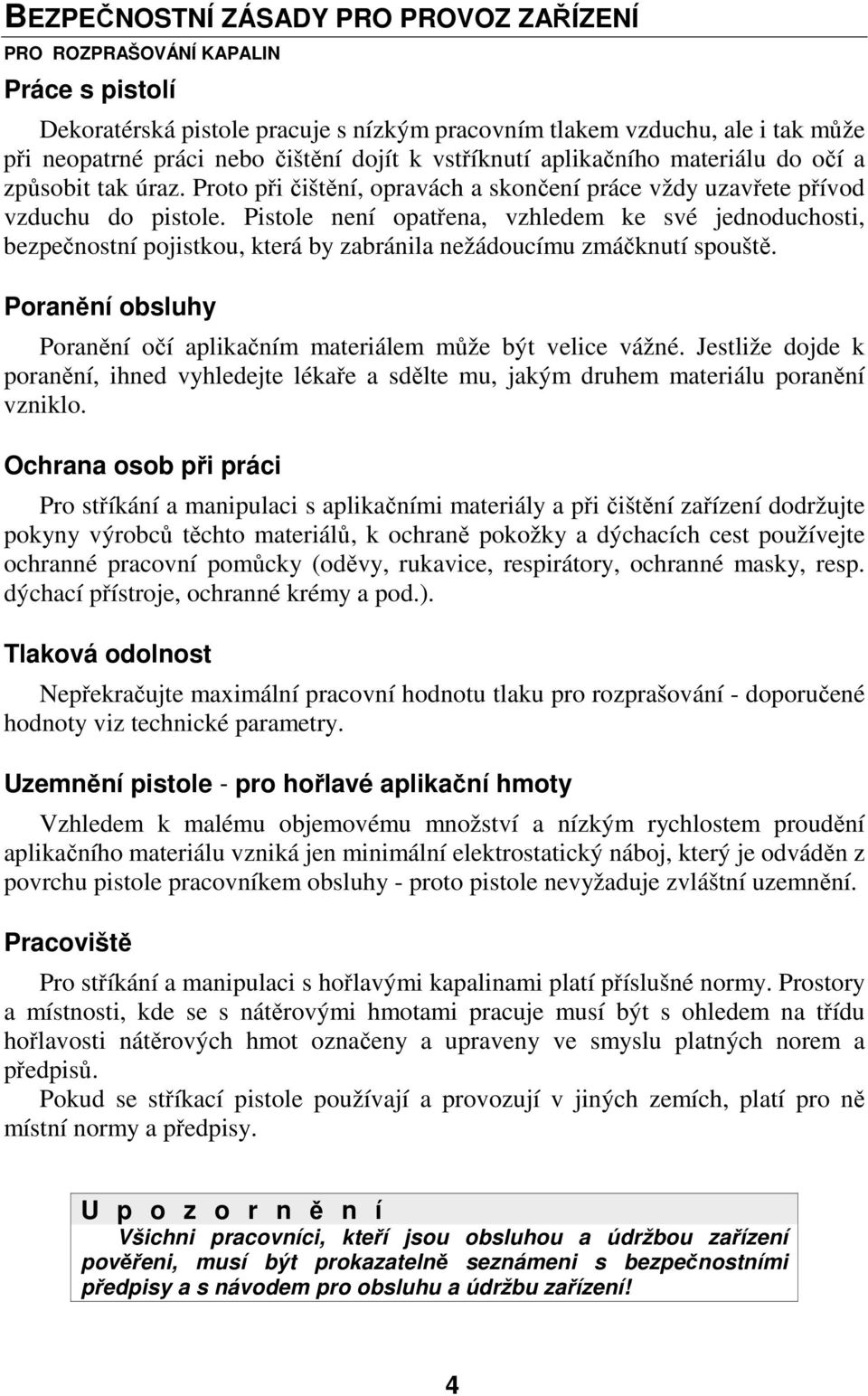

4 BEZPEČNOSTNÍ ZÁSADY PRO PROVOZ ZAŘÍZENÍ PRO ROZPRAŠOVÁNÍ KAPALIN Práce s pistolí Dekoratérská pistole pracuje s nízkým pracovním tlakem vzduchu, ale i tak může při neopatrné práci nebo čištění dojít k vstříknutí aplikačního materiálu do očí a způsobit tak úraz. Proto při čištění, opravách a skončení práce vždy uzavřete přívod vzduchu do pistole. Pistole není opatřena, vzhledem ke své jednoduchosti, bezpečnostní pojistkou, která by zabránila nežádoucímu zmáčknutí spouště. Poranění obsluhy Poranění očí aplikačním materiálem může být velice vážné. Jestliže dojde k poranění, ihned vyhledejte lékaře a sdělte mu, jakým druhem materiálu poranění vzniklo. Ochrana osob při práci Pro stříkání a manipulaci s aplikačními materiály a při čištění zařízení dodržujte pokyny výrobců těchto materiálů, k ochraně pokožky a dýchacích cest používejte ochranné pracovní pomůcky (oděvy, rukavice, respirátory, ochranné masky, resp. dýchací přístroje, ochranné krémy a pod.). Tlaková odolnost Nepřekračujte maximální pracovní hodnotu tlaku pro rozprašování - doporučené hodnoty viz technické parametry. Uzemnění pistole - pro hořlavé aplikační hmoty Vzhledem k malému objemovému množství a nízkým rychlostem proudění aplikačního materiálu vzniká jen minimální elektrostatický náboj, který je odváděn z povrchu pistole pracovníkem obsluhy - proto pistole nevyžaduje zvláštní uzemnění. Pracoviště Pro stříkání a manipulaci s hořlavými kapalinami platí příslušné normy. Prostory a místnosti, kde se s nátěrovými hmotami pracuje musí být s ohledem na třídu hořlavosti nátěrových hmot označeny a upraveny ve smyslu platných norem a předpisů. Pokud se stříkací pistole používají a provozují v jiných zemích, platí pro ně místní normy a předpisy. U p o z o r n ě n í Všichni pracovníci, kteří jsou obsluhou a údržbou zařízení pověřeni, musí být prokazatelně seznámeni s bezpečnostními předpisy a s návodem pro obsluhu a údržbu zařízení! 4

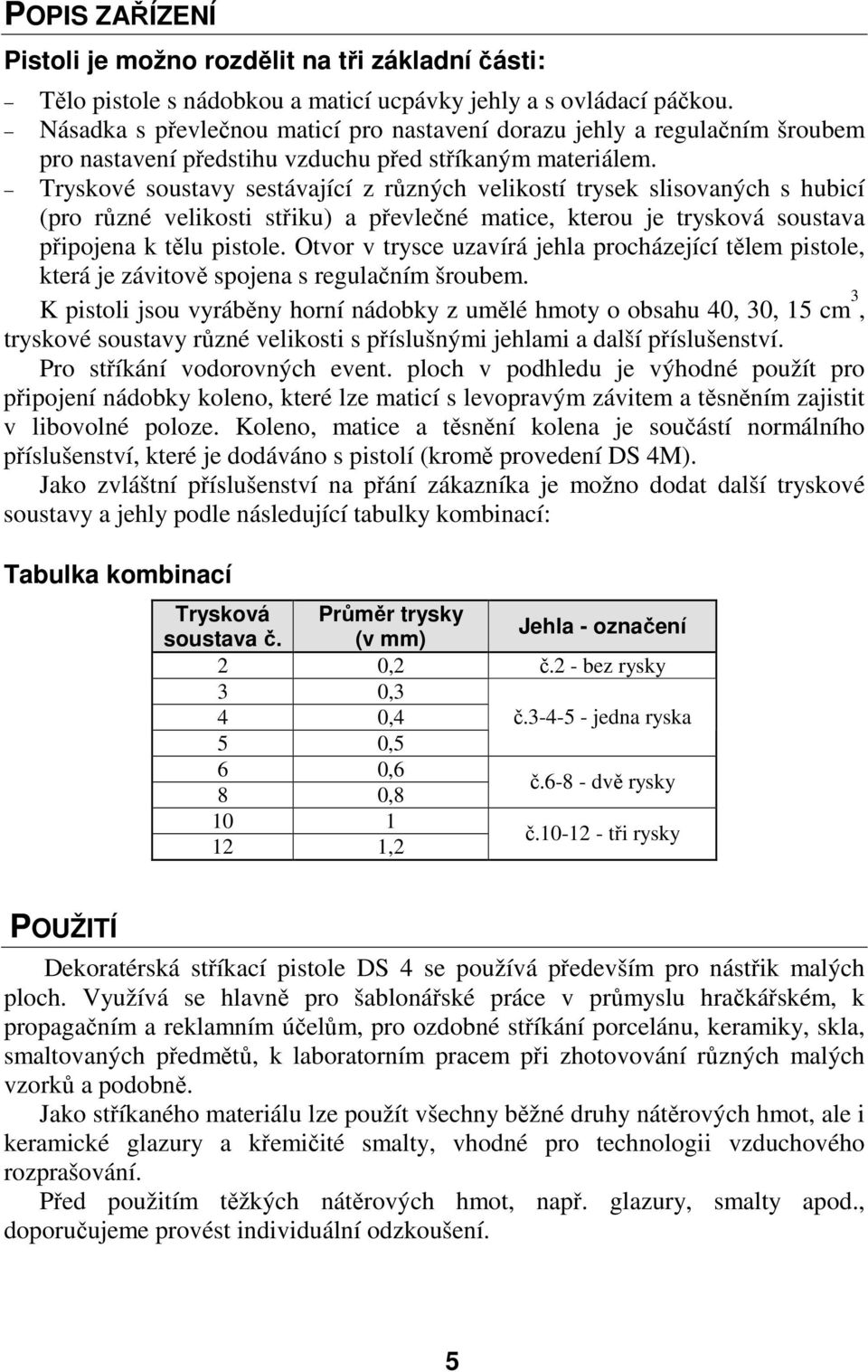

5 POPIS ZAŘÍZENÍ Pistoli je možno rozdělit na tři základní části: Tělo pistole s nádobkou a maticí ucpávky jehly a s ovládací páčkou. Násadka s převlečnou maticí pro nastavení dorazu jehly a regulačním šroubem pro nastavení předstihu vzduchu před stříkaným materiálem. Tryskové soustavy sestávající z různých velikostí trysek slisovaných s hubicí (pro různé velikosti střiku) a převlečné matice, kterou je trysková soustava připojena k tělu pistole. Otvor v trysce uzavírá jehla procházející tělem pistole, která je závitově spojena s regulačním šroubem. K pistoli jsou vyráběny horní nádobky z umělé hmoty o obsahu 40, 30, 15 cm 3, tryskové soustavy různé velikosti s příslušnými jehlami a další příslušenství. Pro stříkání vodorovných event. ploch v podhledu je výhodné použít pro připojení nádobky koleno, které lze maticí s levopravým závitem a těsněním zajistit v libovolné poloze. Koleno, matice a těsnění kolena je součástí normálního příslušenství, které je dodáváno s pistolí (kromě provedení DS 4M). Jako zvláštní příslušenství na přání zákazníka je možno dodat další tryskové soustavy a jehly podle následující tabulky kombinací: Tabulka kombinací Trysková Průměr trysky Jehla - označení soustava č. (v mm) 2 0,2 č.2 - bez rysky 3 0,3 4 0,4 č jedna ryska 5 0,5 6 0,6 č dvě rysky 8 0,8 č tři rysky ,2 POUŽITÍ Dekoratérská stříkací pistole DS 4 se používá především pro nástřik malých ploch. Využívá se hlavně pro šablonářské práce v průmyslu hračkářském, k propagačním a reklamním účelům, pro ozdobné stříkání porcelánu, keramiky, skla, smaltovaných předmětů, k laboratorním pracem při zhotovování různých malých vzorků a podobně. Jako stříkaného materiálu lze použít všechny běžné druhy nátěrových hmot, ale i keramické glazury a křemičité smalty, vhodné pro technologii vzduchového rozprašování. Před použitím těžkých nátěrových hmot, např. glazury, smalty apod., doporučujeme provést individuální odzkoušení. 5

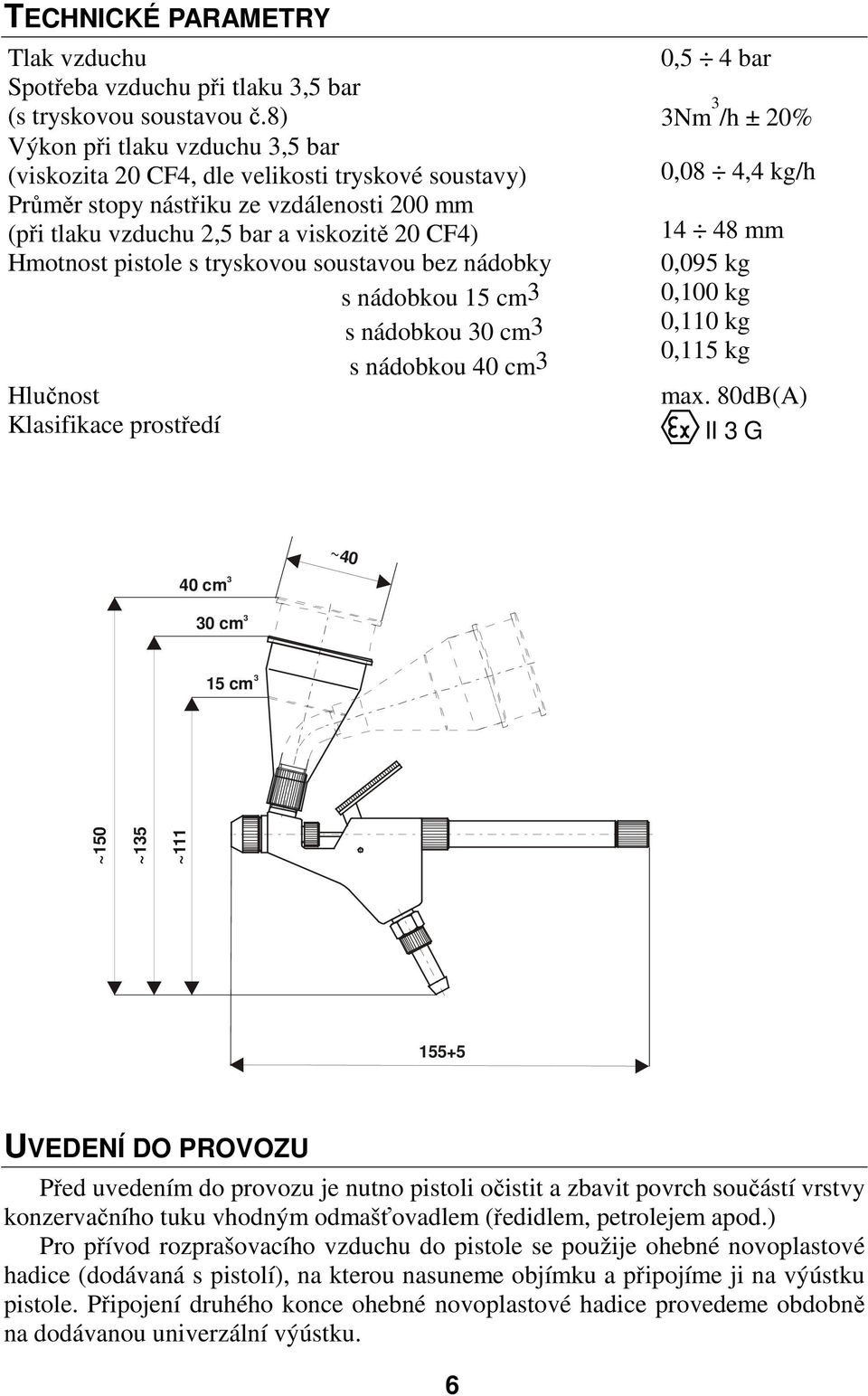

6 TECHNICKÉ PARAMETRY Tlak vzduchu 0,5 4 bar Spotřeba vzduchu při tlaku 3,5 bar (s tryskovou soustavou č.8) 3Nm 3 /h ± 20% Výkon při tlaku vzduchu 3,5 bar (viskozita 20 CF4, dle velikosti tryskové soustavy) 0,08 4,4 kg/h Průměr stopy nástřiku ze vzdálenosti 200 mm (při tlaku vzduchu 2,5 bar a viskozitě 20 CF4) mm Hmotnost pistole s tryskovou soustavou bez nádobky 0,095 kg s nádobkou 15 cm3 0,100 kg s nádobkou 30 cm3 0,110 kg 0,115 kg s nádobkou 40 cm3 Hlučnost Klasifikace prostředí max. 80dB(A) II 3 G ~40 40 cm 3 30 cm 3 15 cm 3 ~150 ~135 ~ UVEDENÍ DO PROVOZU Před uvedením do provozu je nutno pistoli očistit a zbavit povrch součástí vrstvy konzervačního tuku vhodným odmašťovadlem (ředidlem, petrolejem apod.) Pro přívod rozprašovacího vzduchu do pistole se použije ohebné novoplastové hadice (dodávaná s pistolí), na kterou nasuneme objímku a připojíme ji na výústku pistole. Připojení druhého konce ohebné novoplastové hadice provedeme obdobně na dodávanou univerzální výústku. 6

7 OBSLUHA Návod pro správné seřízení pistole: Otáčením regulačního šroubu doprava nastavíme maximální předstih stříkaného materiálu před otevřením vzduchu. Otočením násadky doleva nastavíme doraz jehly (regulačního šroubu na zadním konci násadky). Správné nastavení zjistíme tak, že během otáčení násadky sledujeme rýhovanou část regulačního šroubu, který se počne otáčet po dosáhnutí nastavení dorazu. V této poloze zajistíme doraz dotažením pojistné matice mezi tělem a násadkou pistole Otáčením regulačního šroubu doleva nastavíme potřebný předstih vzduchu před stříkaným materiálem a tím i množství stříkaného materiálu. Při použití kolena pro připojení nádobky si podle potřebné polohy pistole při stříkání nastavíme polohu nádobky a tím je pistole připravena pro stříkání. Stisknutím páčky spouště k prvému dorazu otevřeme vzduchový ventil, kterým projde vzduch do tryskové soustavy. Dalším domáčknutím spouště posune se jehla a otevře otvor v trysce, kterým protéká nátěrová hmota z horní nádobky. Zdvihem jehly je možno regulovat množství stříkaného materiálu. Pro ekonomické využití pistole a pro zajištění bezporuchového provozu doporučujeme pro různé množství nátěrové hmoty a rozměry střiku volit různé velikosti tryskových soustav podle tabulky kombinací. Základní nastavení zdvihu jehly je dáno polohou válečku přes který je ovládána jehla pomocí ovládací páčky. Váleček má opěrné hroty pod osou jehly. Pro velké trysky můžeme použít i obrácenou polohu válečku o 1800 (hroty válečku nad osou jehly), tím dosáhneme většího zdvihu - pokud je to požadováno. Základní poloha válečku Váleček otočen o 180 (větší zdvih jehly) Provozní tlak vzduchu pro rozprášení volíme podle druhu stříkaného materiálu, podle požadované jemnosti rozprášení a podle velikosti tryskových soustav - potřebný tlak vzduchu je cca 0,5-4 bar. Výměna jehly: Provádí se při přechodu na jinou tryskovou soustavu dle tabulky kombinací následujícím způsobem: Vyjmutí jehly provedeme uvolněním násadky (vyšroubováním), tím vyjmeme komplet jehly s regulačním šroubem, násadkou, válečkem a pružinou jehly. 7

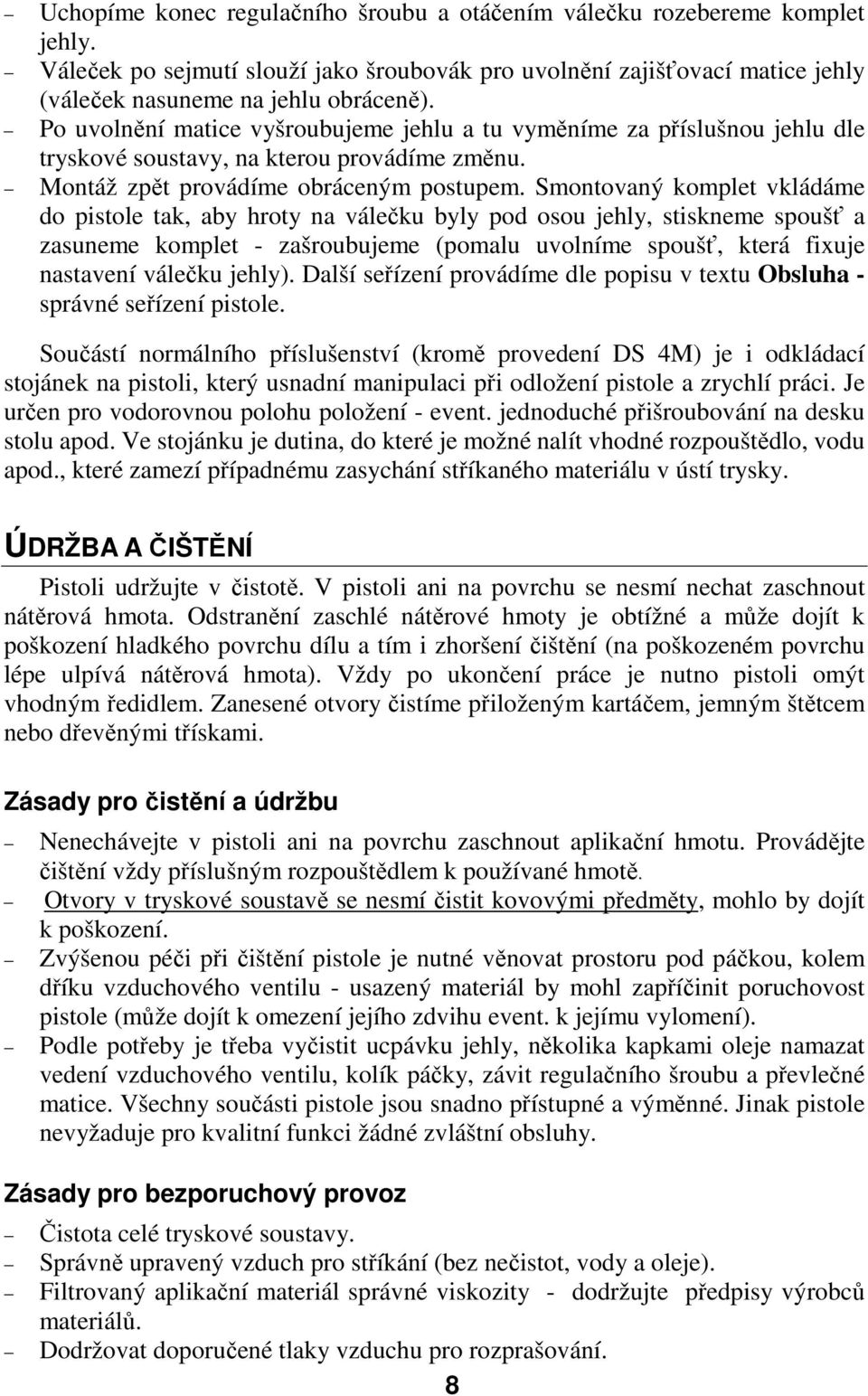

8 Uchopíme konec regulačního šroubu a otáčením válečku rozebereme komplet jehly. Váleček po sejmutí slouží jako šroubovák pro uvolnění zajišťovací matice jehly (váleček nasuneme na jehlu obráceně). Po uvolnění matice vyšroubujeme jehlu a tu vyměníme za příslušnou jehlu dle tryskové soustavy, na kterou provádíme změnu. Montáž zpět provádíme obráceným postupem. Smontovaný komplet vkládáme do pistole tak, aby hroty na válečku byly pod osou jehly, stiskneme spoušť a zasuneme komplet - zašroubujeme (pomalu uvolníme spoušť, která fixuje nastavení válečku jehly). Další seřízení provádíme dle popisu v textu Obsluha - správné seřízení pistole. Součástí normálního příslušenství (kromě provedení DS 4M) je i odkládací stojánek na pistoli, který usnadní manipulaci při odložení pistole a zrychlí práci. Je určen pro vodorovnou polohu položení - event. jednoduché přišroubování na desku stolu apod. Ve stojánku je dutina, do které je možné nalít vhodné rozpouštědlo, vodu apod., které zamezí případnému zasychání stříkaného materiálu v ústí trysky. ÚDRŽBA A ČIŠTĚNÍ Pistoli udržujte v čistotě. V pistoli ani na povrchu se nesmí nechat zaschnout nátěrová hmota. Odstranění zaschlé nátěrové hmoty je obtížné a může dojít k poškození hladkého povrchu dílu a tím i zhoršení čištění (na poškozeném povrchu lépe ulpívá nátěrová hmota). Vždy po ukončení práce je nutno pistoli omýt vhodným ředidlem. Zanesené otvory čistíme přiloženým kartáčem, jemným štětcem nebo dřevěnými třískami. Zásady pro čistění a údržbu Nenechávejte v pistoli ani na povrchu zaschnout aplikační hmotu. Provádějte čištění vždy příslušným rozpouštědlem k používané hmotě. Otvory v tryskové soustavě se nesmí čistit kovovými předměty, mohlo by dojít k poškození. Zvýšenou péči při čištění pistole je nutné věnovat prostoru pod páčkou, kolem dříku vzduchového ventilu - usazený materiál by mohl zapříčinit poruchovost pistole (může dojít k omezení jejího zdvihu event. k jejímu vylomení). Podle potřeby je třeba vyčistit ucpávku jehly, několika kapkami oleje namazat vedení vzduchového ventilu, kolík páčky, závit regulačního šroubu a převlečné matice. Všechny součásti pistole jsou snadno přístupné a výměnné. Jinak pistole nevyžaduje pro kvalitní funkci žádné zvláštní obsluhy. Zásady pro bezporuchový provoz Čistota celé tryskové soustavy. Správně upravený vzduch pro stříkání (bez nečistot, vody a oleje). Filtrovaný aplikační materiál správné viskozity - dodržujte předpisy výrobců materiálů. Dodržovat doporučené tlaky vzduchu pro rozprašování. 8

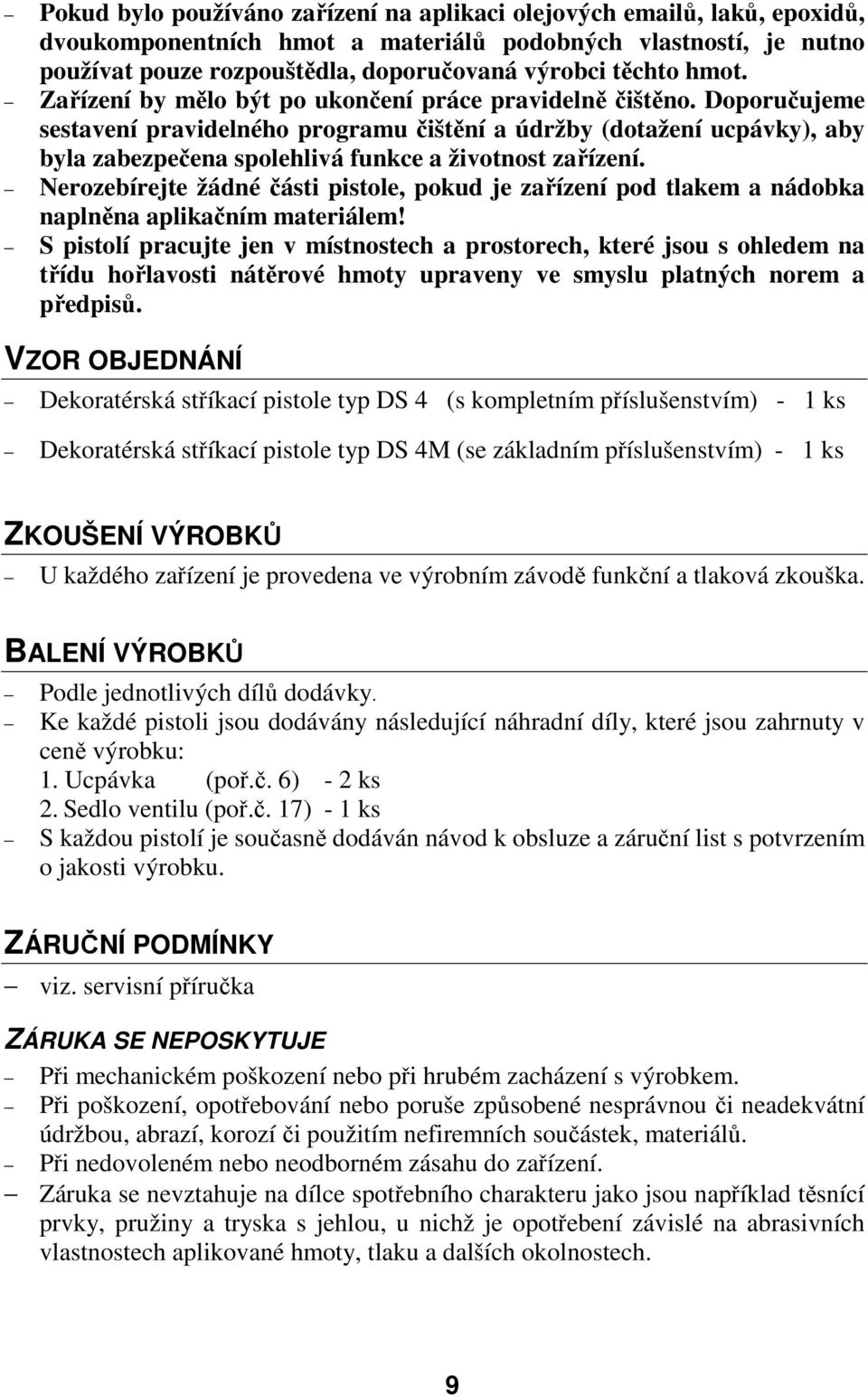

9 Pokud bylo používáno zařízení na aplikaci olejových ů, laků, epoxidů, dvoukomponentních hmot a materiálů podobných vlastností, je nutno používat pouze rozpouštědla, doporučovaná výrobci těchto hmot. Zařízení by mělo být po ukončení práce pravidelně čištěno. Doporučujeme sestavení pravidelného programu čištění a údržby (dotažení ucpávky), aby byla zabezpečena spolehlivá funkce a životnost zařízení. Nerozebírejte žádné části pistole, pokud je zařízení pod tlakem a nádobka naplněna aplikačním materiálem! S pistolí pracujte jen v místnostech a prostorech, které jsou s ohledem na třídu hořlavosti nátěrové hmoty upraveny ve smyslu platných norem a předpisů. VZOR OBJEDNÁNÍ Dekoratérská stříkací pistole typ DS 4 (s kompletním příslušenstvím) - 1 ks Dekoratérská stříkací pistole typ DS 4M (se základním příslušenstvím) - 1 ks ZKOUŠENÍ VÝROBKŮ U každého zařízení je provedena ve výrobním závodě funkční a tlaková zkouška. BALENÍ VÝROBKŮ Podle jednotlivých dílů dodávky. Ke každé pistoli jsou dodávány následující náhradní díly, které jsou zahrnuty v ceně výrobku: 1. Ucpávka (poř.č. 6) - 2 ks 2. Sedlo ventilu (poř.č. 17) - 1 ks S každou pistolí je současně dodáván návod k obsluze a záruční list s potvrzením o jakosti výrobku. ZÁRUČNÍ PODMÍNKY viz. servisní příručka ZÁRUKA SE NEPOSKYTUJE Při mechanickém poškození nebo při hrubém zacházení s výrobkem. Při poškození, opotřebování nebo poruše způsobené nesprávnou či neadekvátní údržbou, abrazí, korozí či použitím nefiremních součástek, materiálů. Při nedovoleném nebo neodborném zásahu do zařízení. Záruka se nevztahuje na dílce spotřebního charakteru jako jsou například těsnící prvky, pružiny a tryska s jehlou, u nichž je opotřebení závislé na abrasivních vlastnostech aplikované hmoty, tlaku a dalších okolnostech. 9

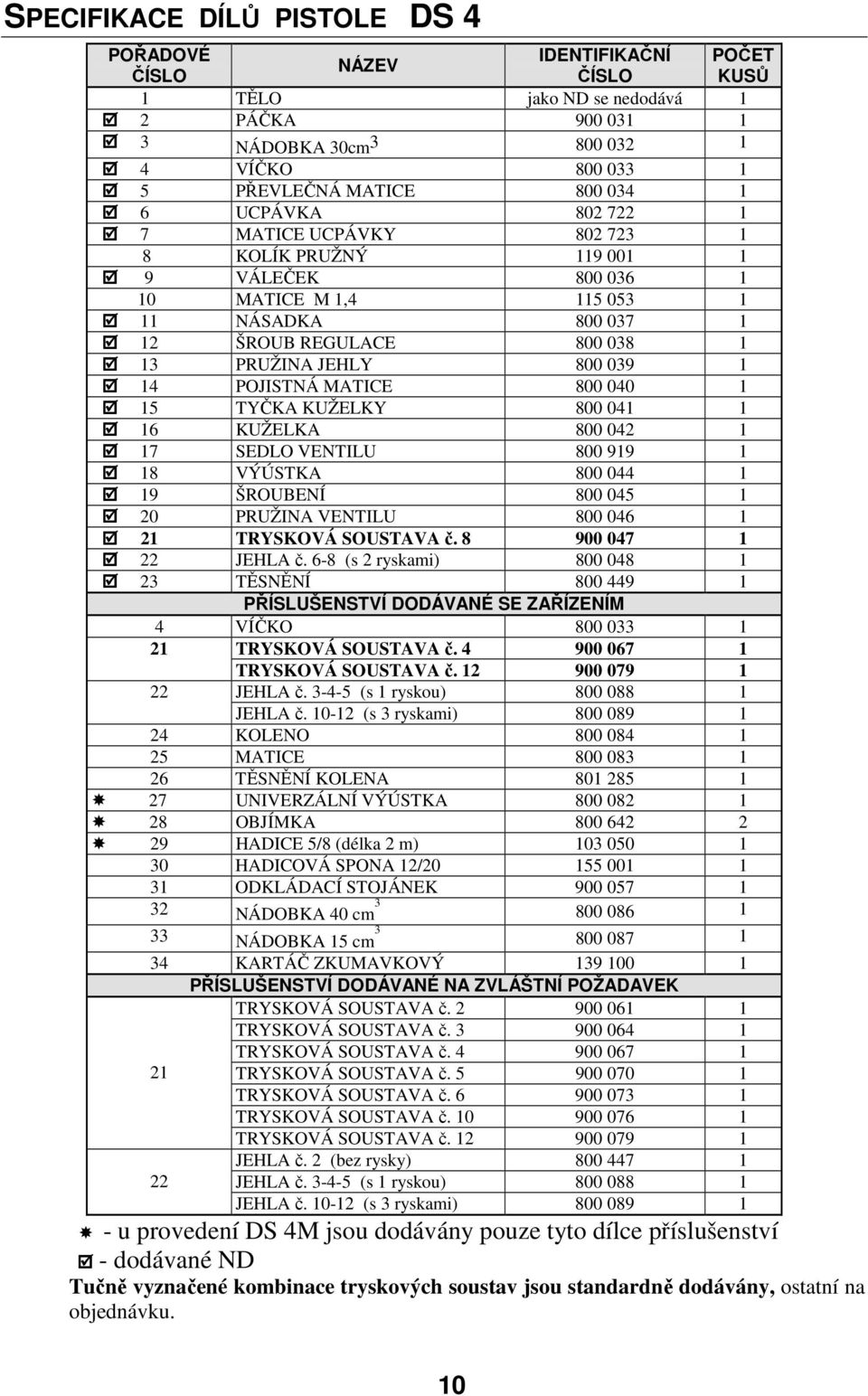

10 SPECIFIKACE DÍLŮ PISTOLE DS 4 POŘADOVÉ IDENTIFIKAČNÍ POČET NÁZEV ČÍSLO ČÍSLO KUSŮ 1 TĚLO jako ND se nedodává 1 2 PÁČKA NÁDOBKA 30cm VÍČKO PŘEVLEČNÁ MATICE UCPÁVKA MATICE UCPÁVKY KOLÍK PRUŽNÝ VÁLEČEK MATICE M 1, NÁSADKA ŠROUB REGULACE PRUŽINA JEHLY POJISTNÁ MATICE TYČKA KUŽELKY KUŽELKA SEDLO VENTILU VÝÚSTKA ŠROUBENÍ PRUŽINA VENTILU TRYSKOVÁ SOUSTAVA č JEHLA č. 6-8 (s 2 ryskami) TĚSNĚNÍ PŘÍSLUŠENSTVÍ DODÁVANÉ SE ZAŘÍZENÍM 4 VÍČKO TRYSKOVÁ SOUSTAVA č TRYSKOVÁ SOUSTAVA č JEHLA č (s 1 ryskou) JEHLA č (s 3 ryskami) KOLENO MATICE TĚSNĚNÍ KOLENA UNIVERZÁLNÍ VÝÚSTKA OBJÍMKA HADICE 5/8 (délka 2 m) HADICOVÁ SPONA 12/ ODKLÁDACÍ STOJÁNEK NÁDOBKA 40 cm NÁDOBKA 15 cm KARTÁČ ZKUMAVKOVÝ PŘÍSLUŠENSTVÍ DODÁVANÉ NA ZVLÁŠTNÍ POŽADAVEK TRYSKOVÁ SOUSTAVA č TRYSKOVÁ SOUSTAVA č TRYSKOVÁ SOUSTAVA č TRYSKOVÁ SOUSTAVA č TRYSKOVÁ SOUSTAVA č TRYSKOVÁ SOUSTAVA č TRYSKOVÁ SOUSTAVA č JEHLA č. 2 (bez rysky) JEHLA č (s 1 ryskou) JEHLA č (s 3 ryskami) u provedení DS 4M jsou dodávány pouze tyto dílce příslušenství - dodávané ND Tučně vyznačené kombinace tryskových soustav jsou standardně dodávány, ostatní na objednávku. 10

11 VYOBRAZENÍ DÍLŮ PISTOLE DS

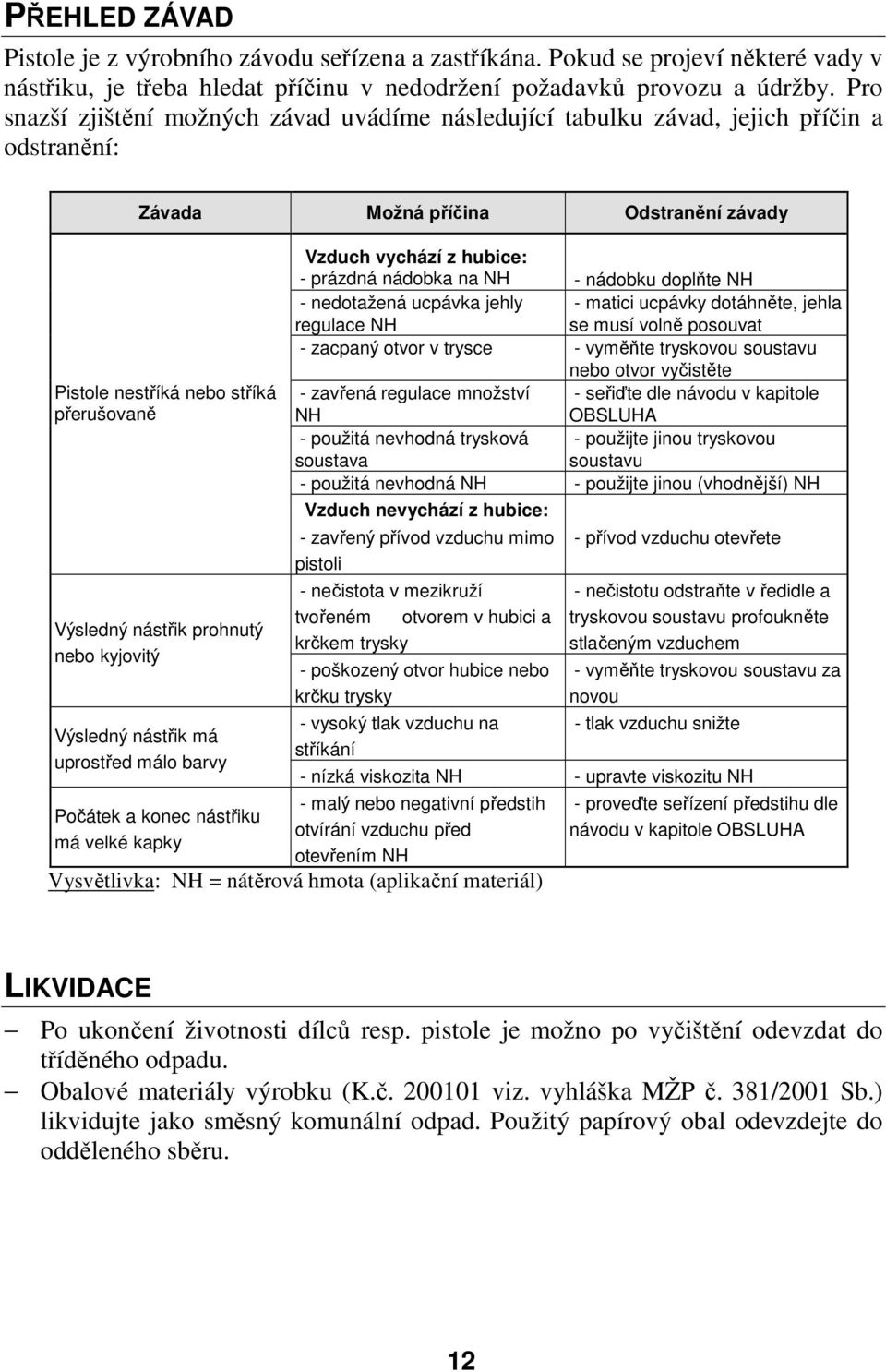

12 PŘEHLED ZÁVAD Pistole je z výrobního závodu seřízena a zastříkána. Pokud se projeví některé vady v nástřiku, je třeba hledat příčinu v nedodržení požadavků provozu a údržby. Pro snazší zjištění možných závad uvádíme následující tabulku závad, jejich příčin a odstranění: Závada Možná příčina Odstranění závady Pistole nestříká nebo stříká přerušovaně Výsledný nástřik prohnutý nebo kyjovitý Výsledný nástřik má uprostřed málo barvy Počátek a konec nástřiku má velké kapky Vzduch vychází z hubice: - prázdná nádobka na NH - nádobku doplňte NH - nedotažená ucpávka jehly - matici ucpávky dotáhněte, jehla regulace NH se musí volně posouvat - zacpaný otvor v trysce - vyměňte tryskovou soustavu nebo otvor vyčistěte - zavřená regulace množství - seřiďte dle návodu v kapitole NH OBSLUHA - použitá nevhodná trysková - použijte jinou tryskovou soustava soustavu - použitá nevhodná NH - použijte jinou (vhodnější) NH Vzduch nevychází z hubice: - zavřený přívod vzduchu mimo pistoli - nečistota v mezikruží tvořeném otvorem v hubici a krčkem trysky - poškozený otvor hubice nebo krčku trysky - vysoký tlak vzduchu na stříkání - přívod vzduchu otevřete - nečistotu odstraňte v ředidle a tryskovou soustavu profoukněte stlačeným vzduchem - vyměňte tryskovou soustavu za novou - tlak vzduchu snižte - nízká viskozita NH - upravte viskozitu NH - malý nebo negativní předstih otvírání vzduchu před otevřením NH Vysvětlivka: NH = nátěrová hmota (aplikační materiál) - proveďte seřízení předstihu dle návodu v kapitole OBSLUHA LIKVIDACE Po ukončení životnosti dílců resp. pistole je možno po vyčištění odevzdat do tříděného odpadu. Obalové materiály výrobku (K.č viz. vyhláška MŽP č. 381/2001 Sb.) likvidujte jako směsný komunální odpad. Použitý papírový obal odevzdejte do odděleného sběru. 12

13

14

15

16 Vyrábí: EST+ a.s. Podolí Ledeč nad Sázavou Česká republika N CZ rev: /9
